YAMAHA TMAX 2010 Manual de utilização (in Portuguese)

MANUTENÇÃO PERIÓDICA E AJUSTES
6-26
2
3
4
5
67
8
9

PAU23112
Verificação e lubrificação do
punho e do cabo do acelerador
O funcionamento do punho do acelerador
deverá ser verificado antes de cada via-
gem. Além disso, o cabo deverá ser lubrifi-
cado por um concessionário Yamaha nos
intervalos especificados na tabela de ma-
nutenção periódica.
PAU23172
Lubrificação das alavancas do
travão da frente e de trás
Alavanca do travão dianteiro
Alavanca do travão traseiro
Os pontos de articulação das alavancas
dos travões dianteiro e traseiro devem ser
lubrificados nos intervalos especificados na
tabela de lubrificação e manutenção perió-
dica.
Lubrificante recomendado:
Massa de lubrificação de silicone

MANUTENÇÃO PERIÓDICA E AJUSTES
6-27
1
2
3
4
5
6
7
8
9

PAU23213
Verificação e lubrificação do
descanso central e do descanso
lateral
Antes de cada viagem, deverá verificar o
funcionamento dos descansos central e la-
teral e, se necessário, deverá lubrificar os
pivôs e as superfícies de contacto de metalcom metal.
AVISO

PWA10741
Caso o descanso central ou o descanso
lateral não se desloquem suavemente
para cima e para baixo, solicite a um
concessionário Yamaha que os verifi-
que ou repare. Caso contrário, o descan-
so central ou lateral podem bater no
chão e distrair o condutor, resultando
numa possível perda de controlo.
PAU23272
Verificação da forquilha dianteira
O estado e funcionamento da forquilha di-
anteira deverão ser verificados como se se-
gue, nos intervalos especificados na tabela
de lubrificação e manutenção periódica.
Verificação do estado
Verifique se os tubos internos estão arra-
nhados, danificados ou perdem óleo em ex-
cesso.
Verificação do funcionamento
1. Coloque o veículo numa superfície ni-
velada e segure-o numa posição verti-
cal.
AVISO! Para evitar ferimentos,
apoie bem o veículo para que não
haja o perigo de este tombar.

[PWA10751]

2. Com o travão dianteiro accionado,
empurre várias vezes o guiador com
força para baixo para verificar se a for-
quilha dianteira se comprime e recua
suavemente.
Lubrificante recomendado:
Massa de lubrificação de sabão de lí-
tio

MANUTENÇÃO PERIÓDICA E AJUSTES
6-28
2
3
4
5
67
8
9
PRECAUÇÃO

PCA10590
Se encontrar quaisquer danos na forqui-
lha dianteira ou se esta não funcionar
devidamente, solicite a um concessio-
nário Yamaha que a verifique ou repare.
PAU45511
Verificação da direcção
Os rolamentos da direcção gastos ou soltos
podem provocar situações de perigo. Por-
tanto, o funcionamento da direcção deverá
ser verificado do modo que se segue e nos
intervalos de tempo especificados na tabela
de lubrificação e manutenção periódica.
1. Coloque o veículo no descanso cen-
tral.
AVISO! Para evitar ferimentos,
apoie bem o veículo para que não
haja o perigo de este tombar.
[PWA10751]

2. Segure as extremidades inferiores das
pernas da forquilha dianteira e tente
deslocá-las para a frente e para trás.
Se sentir alguma folga, solicite a um
concessionário Yamaha que verifique
e repare a direcção.
PAU23291
Verificação dos rolamentos de
roda
Os rolamentos de roda dianteiros e trasei-
ros têm de ser verificados nos intervalos de
tempo especificados na tabela de lubrifica-
ção e manutenção periódica. Se houver
uma folga no cubo da roda ou se a roda não
virar suavemente, solicite a um concessio-
nário Yamaha que verifique os rolamentos
de roda.

MANUTENÇÃO PERIÓDICA E AJUSTES
6-29
1
2
3
4
5
6
7
8
9

PAU45033
Bateria
A bateria encontra-se por baixo do painel B.
(Consulte a página 6-8.)
Este modelo está equipado com uma bate-
ria VRLA (chumbo-ácido com regulação
por válvula). Não é necessário verificar o
electrólito nem acrescentar água destilada.
No entanto, as ligações dos fios da bateria
devem ser verificadas e, se necessário,
apertadas.
AVISO

PWA10760

O electrólito é venenoso e perigoso
pois contém ácido sulfúrico, o qual
provoca queimaduras graves. Evite
o contacto com a pele, os olhos ou
o vestuário e proteja sempre os
olhos quando trabalhar perto de ba-
terias. Em caso de contacto, efec-
tue os seguintes PRIMEIROS
SOCORROS.

EXTERNOS: Lave com água
abundante.

INTERNOS: Beba grandes quan-
tidades de água ou leite e chame
imediatamente um médico.

OLHOS: Lave com água durante
15 minutos e procure imediata-
mente cuidados médicos.

As baterias produzem hidrogénioexplosivo. Por conseguinte, mante-
nha a bateria afastada de faíscas,
chamas, cigarros, etc. e assegure
ventilação suficiente quando a esti-
ver a carregar num espaço fechado.

MANTENHA TODAS AS BATERIAS
FORA DO ALCANCE DAS
CRIANÇAS.
Para aceder à bateria
1. Retire o painel B. (Consulte a
página 6-8.)
2. Remova a cobertura de borracha indi-
cada, retirando os fixadores rápidos.
Carregamento da bateria
Solicite a um concessionário Yamaha que
carregue a bateria o mais rapidamente pos-
sível se lhe parecer descarregada. Não se
esqueça de que a bateria tende a descarre-
gar mais rapidamente se o veículo estiver
equipado com acessórios eléctricos opcio-
nais.
PRECAUÇÃO

PCA16520
Para carregar uma bateria VRLA (chum-
bo-ácido com regulação por válvula), é
necessário um carregador de baterias
especial (tensão constante). A utilização
de um carregador de baterias convenci-
onal danificará a bateria. Caso não tenha
1. Fixador rápido
2. Cobertura de borracha
21
1

1. Bateria
2. Fio de bateria positivo (vermelho)
3. Fio de bateria negativo
1
2
3

MANUTENÇÃO PERIÓDICA E AJUSTES
6-30
2
3
4
5
67
8
9

acesso a um carregador de baterias de
tensão constante, solicite a um conces-
sionário Yamaha que carregue a sua ba-
teria.
Acondicionamento da bateria
1. Caso não pretenda conduzir o veículo
durante mais de um mês, retire a ba-
teria, carregue-a totalmente e colo-
que-a num local fresco e seco.
PRECAUÇÃO:
Para remover a ba-
teria, deve verificar se a chave está
rodada para “OFF”, e, em seguida,
desligue o fio negativo antes de
desligar o fio positivo.
[PCA16302]

2. Caso a bateria fique guardada durante
mais de dois meses, verifique-a pelo
menos uma vez por mês e, se neces-
sário, carregue-a totalmente.
3. Carregue totalmente a bateria antes
de a instalar.
4. Após a instalação, certifique-se de
que os fios para bateria estão devida-
mente ligados aos terminais de bate-
ria.
PRECAUÇÃO

PCA16530
Mantenha sempre a bateria carregada.
Guardar uma bateria descarregada
poderá provocar danos permanentes
na mesma.
PAU46310
Substituição dos fusíveis
O fusível principal e a caixa de fusíveis, que
contém os fusíveis de cada um dos circui-
tos, encontram-se por baixo do painel B.
(Consulte a página 6-8.)
1. Retire o painel B. (Consulte a
página 6-8.)
2. Remova a cobertura de borracha indi-
cada, retirando os fixadores rápidos.
Se um fusível estiver queimado, substitua-o
do modo seguinte.
1. Rode a chave para “OFF” e desligue o
circuito eléctrico em questão.
2. Retire o fusível queimado e instale um
novo fusível com a amperagem espe-
cificada.
AVISO! Não utilize um fusí-
vel com uma amperagem superior à
1. Fixador rápido
2. Cobertura de borracha
21
1

MANUTENÇÃO PERIÓDICA E AJUSTES
6-31
1
2
3
4
5
6
7
8
9

recomendada, para evitar causar
grandes danos no sistema eléctrico
e possivelmente um incên-
dio.
[PWA15131]

Para a XP500Para a XP500A
Para a XP500Para a XP500A
1. Fusível principal
2. Fusível principal de substituição
1
2

1. Fusível principal
2. Fusível principal de substituição
1. Caixa de fusíveis
1
21
1. Caixa de fusíveis
2. Fusível de solenóide ABS
3. Fusível do motor do ABS
1
3
2

MANUTENÇÃO PERIÓDICA E AJUSTES
6-32
2
3
4
5
67
8
9

Para a XP500 Para a XP500A
3. Rode a chave para “ON” e ligue o cir-
cuito eléctrico em questão para verifi-
car se o dispositivo funciona.
4. Caso o fusível se volte imediatamente
a queimar, solicite a um concessioná-
rio Yamaha que verifique o sistema
eléctrico.
1. Fusível do farol dianteiro
2. Fusível da ignição
3. Fusível de reserva (para o relógio e a luz
do compartimento de armazenagem
traseiro)
4. Fusível da ventoinha do radiador
5. Fusível do sistema de injecção
6. Fusível do sistema de sinalização
7. Fusível de substituição
8. Fusível da luz de estacionamento
7
7 7 8
123456

1. Fusível do farol dianteiro
2. Fusível da ignição
3. Fusível de reserva (para o relógio e a luz
do compartimento de armazenagem
traseiro)
4. Fusível da ventoinha do radiador
5. Fusível do sistema de injecção
6. Fusível do sistema de sinalização
7. Fusível de substituição
8. Fusível da unidade de controlo ABS
9. Fusível da luz de estacionamento
10.Fusível de substituição
7
7 7 9
1
810
23456

Fusíveis especificados:
Fusível principal:
30.0 A
Fusível do farol dianteiro:
20.0 A
Fusível do sistema de sinalização:
15.0 A
Fusível da ignição:
10.0 A
Fusível da luz de estacionamento:
10.0 A
Fusível da ventoinha do radiador:
15.0 A
Fusível do sistema de injecção:
10.0 A
Fusível da unidade de controlo ABS:
XP500A 5.0 A
Fusível motor ABS:
XP500A 30.0 A
Fusível de solenóide ABS:
XP500A 20.0 A
Fusível de reserva:
10.0 A

MANUTENÇÃO PERIÓDICA E AJUSTES
6-33
1
2
3
4
5
6
7
8
9

PAU23763
Substituição da lâmpada do farol
dianteiro
Este modelo está equipado com uma
lâmpada do farol dianteiro de quartzo. Se a
lâmpada do farol dianteiro se fundir, substi-
tua-a do modo que se segue.
PRECAUÇÃO

PCA10650
Tenha cuidado para não danificar as se-
guintes peças:

Lâmpada do farol dianteiro
Não toque na parte em vidro da
lâmpada do farol dianteiro para evi-
tar que se suje com óleo, caso con-
trário a transparência do vidro, a
luminosidade da lâmpada e o seu
tempo de duração serão adversa-
mente afectados. Limpe minuciosa-
mente quaisquer vestígios de
sujidade e de marcas de dedos, uti-
lizando um pano humedecido com
álcool ou diluente.

Lente do farol dianteiro
Não cole nenhum tipo de película
colorida nem autocolantes na lente
do farol dianteiro.
Não utilize uma lâmpada do farol di-
anteiro com um consumo em watts
superior ao especificado.
1. Desligue o acoplador do farol dianteiro
e retire a cobertura da lâmpada do fa-
rol dianteiro.
2. Desprenda o suporte da lâmpada do fa-
rol dianteiro e retire a lâmpada fundida.3. Coloque uma nova lâmpada do farol
dianteiro e fixe-a com o respectivo su-
porte.
4. Instale a cobertura da lâmpada do fa-
rol dianteiro e ligue o acoplador.
5. Solicite a um concessionário Yamaha
que ajuste o feixe do farol dianteiro,
caso necessário.
1. Não toque na parte em vidro da lâmpada.
1. Acoplador do farol dianteiro
2. Cobertura da lâmpada do farol dianteiro
1
2

1. Suporte da lâmpada do farol dianteiro
2. Desengatar.
1
2

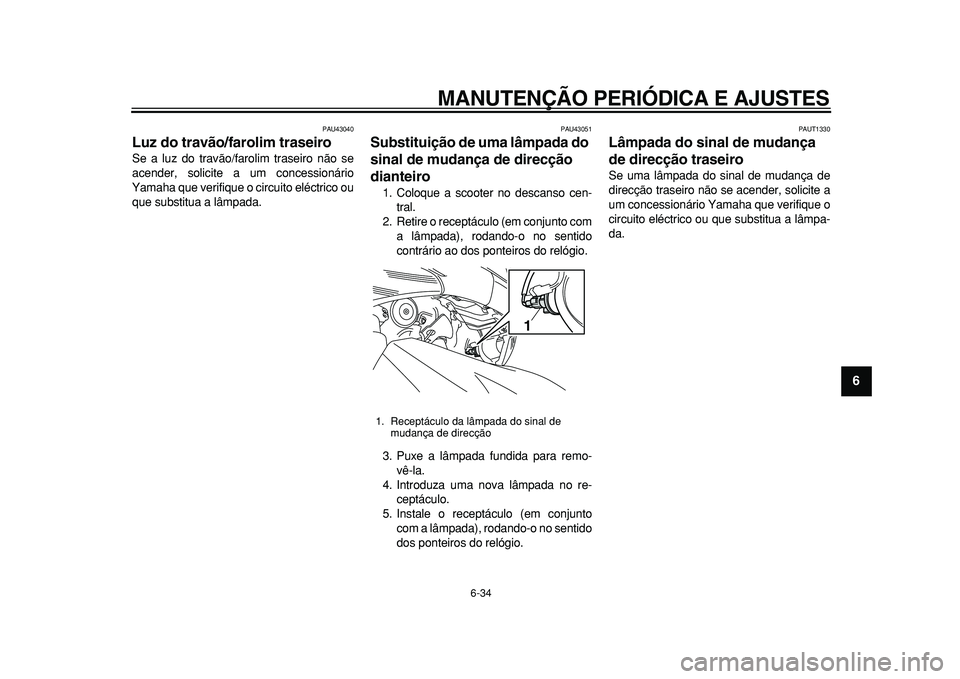

MANUTENÇÃO PERIÓDICA E AJUSTES
6-34
2
3
4
5
67
8
9

PAU43040
Luz do travão/farolim traseiro
Se a luz do travão/farolim traseiro não se
acender, solicite a um concessionário
Yamaha que verifique o circuito eléctrico ou
que substitua a lâmpada.
PAU43051
Substituição de uma lâmpada do
sinal de mudança de direcção
dianteiro
1. Coloque a scooter no descanso cen-
tral.
2. Retire o receptáculo (em conjunto com
a lâmpada), rodando-o no sentido
contrário ao dos ponteiros do relógio.
3. Puxe a lâmpada fundida para remo-
vê-la.
4. Introduza uma nova lâmpada no re-
ceptáculo.
5. Instale o receptáculo (em conjunto
com a lâmpada), rodando-o no sentido
dos ponteiros do relógio.
PAUT1330
Lâmpada do sinal de mudança
de direcção traseiro
Se uma lâmpada do sinal de mudança de
direcção traseiro não se acender, solicite a
um concessionário Yamaha que verifique o
circuito eléctrico ou que substitua a lâmpa-
da.
1. Receptáculo da lâmpada do sinal de
mudança de direcção
1

MANUTENÇÃO PERIÓDICA E AJUSTES
6-35
1
2
3
4
5
6
7
8
9

PAU24313
Substituição da lâmpada da luz
da chapa de matrícula
1. Retire a unidade da luz da chapa de
matrícula, retirando os respectivos pa-
rafusos.
2. Retire o receptáculo da lâmpada da
luz da chapa de matrícula (em conjun-
to com a lâmpada), puxando-o para
fora.3. Puxe a lâmpada fundida para remo-
vê-la.
4. Introduza uma nova lâmpada no re-
ceptáculo.
5. Instale o receptáculo (em conjunto
com a lâmpada), empurrando-o para
dentro.
6. Instale a unidade da luz da chapa de
matrícula, instalando os respectivos
parafusos.
PAU43233
Substituição de uma lâmpada de
mínimos
Este modelo está equipado com dois míni-
mos. Se uma das lâmpadas dos mínimos
se fundir, substitua-a do modo seguinte:
1. Retire o receptáculo da lâmpada dos
mínimos (em conjunto com a lâmpa-
da), puxando-o para fora.
2. Puxe a lâmpada fundida para remo-
vê-la.
3. Introduza uma nova lâmpada no re-
ceptáculo.
4. Instale o receptáculo (em conjunto
com a lâmpada), empurrando-o para
dentro.
1. Parafuso
1

1. Unidade da luz da chapa de matrícula
2. Receptáculo da luz da lâmpada da chapa
de matrícula
12

1. Receptáculo da lâmpada dos mínimos
1
