Page 21 of 94

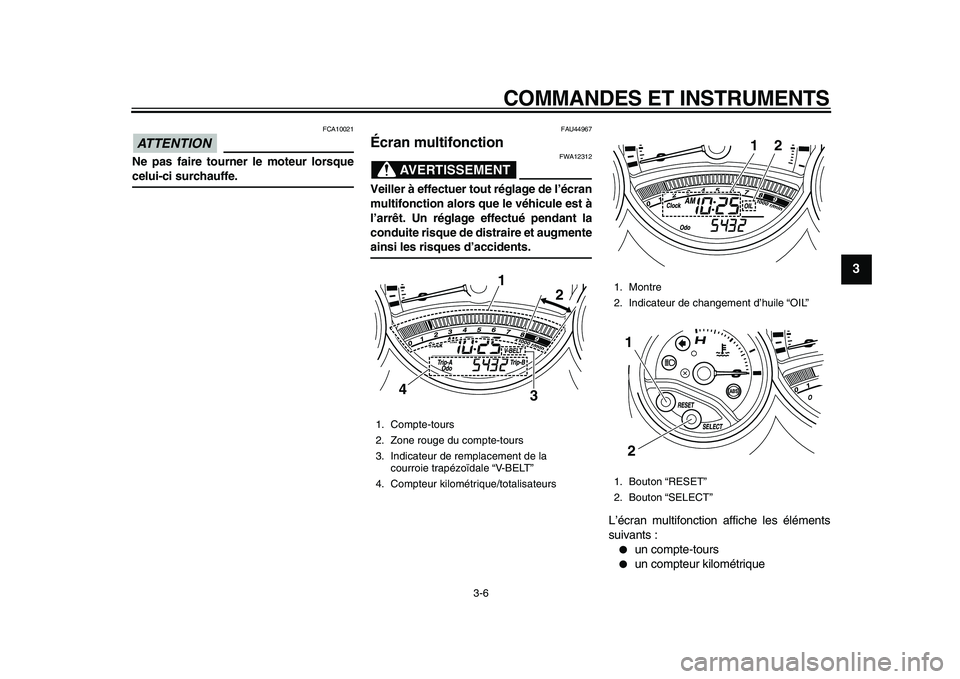

COMMANDES ET INSTRUMENTS
3-6
2
34
5
6
7
8
9
ATTENTION
FCA10021
Ne pas faire tourner le moteur lorsque
celui-ci surchauffe.
FAU44967
Écran multifonction
AVERTISSEMENT
FWA12312
Veiller à effectuer tout réglage de l’écran
multifonction alors que le véhicule est à
l’arrêt. Un réglage effectué pendant la
conduite risque de distraire et augmente
ainsi les risques d’accidents.
L’écran multifonction affiche les éléments
suivants :
un compte-tours
un compteur kilométrique
1. Compte-tours
2. Zone rouge du compte-tours
3. Indicateur de remplacement de la
courroie trapézoïdale “V-BELT”
4. Compteur kilométrique/totalisateurs
1
2
3
4
1. Montre
2. Indicateur de changement d’huile “OIL”
1. Bouton “RESET”
2. Bouton “SELECT”
1
2
1
2
✼✧✯✳✦ ✩
Page 22 of 94
COMMANDES ET INSTRUMENTS
3-7
1
2
3
4
5
6
7
8
9

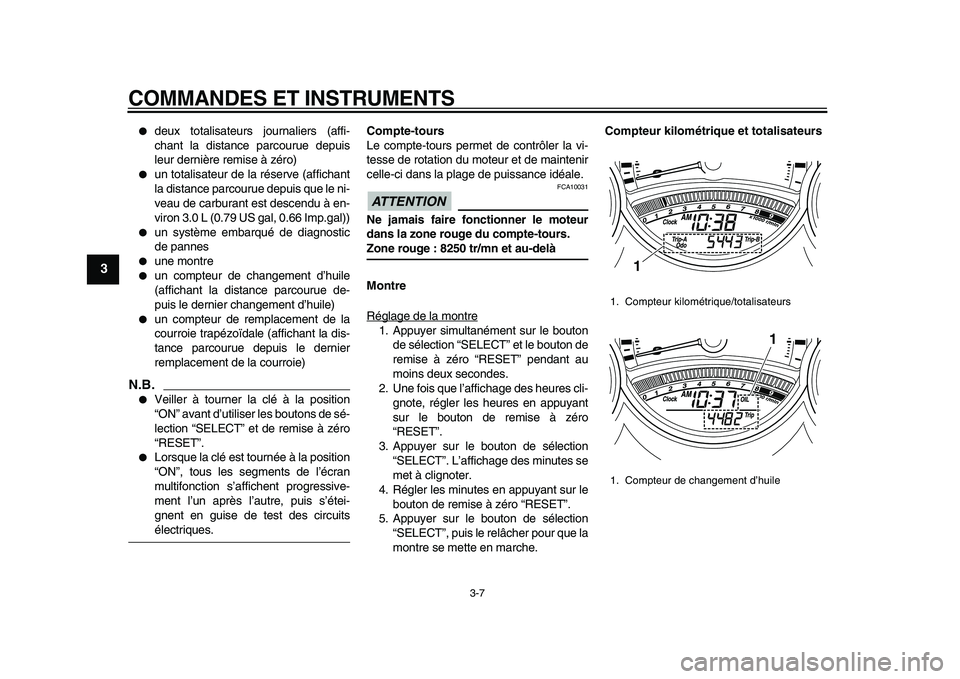

deux totalisateurs journaliers (affi-
chant la distance parcourue depuis
leur dernière remise à zéro)
un totalisateur de la réserve (affichant
la distance parcourue depuis que le ni-
veau de carburant est descendu à en-
viron 3.0 L (0.79 US gal, 0.66 Imp.gal))
un système embarqué de diagnostic
de pannes
une montre
un compteur de changement d’huile
(affichant la distance parcourue de-
puis le dernier changement d’huile)
un compteur de remplacement de la
courroie trapézoïdale (affichant la dis-
tance parcourue depuis le dernier
remplacement de la courroie)
N.B.
Veiller à tourner la clé à la position
“ON” avant d’utiliser les boutons de sé-
lection “SELECT” et de remise à zéro
“RESET”.
Lorsque la clé est tournée à la position
“ON”, tous les segments de l’écran
multifonction s’affichent progressive-
ment l’un après l’autre, puis s’étei-
gnent en guise de test des circuits
électriques.
Compte-tours
Le compte-tours permet de contrôler la vi-
tesse de rotation du moteur et de maintenir
celle-ci dans la plage de puissance idéale.
ATTENTION
FCA10031
Ne jamais faire fonctionner le moteur
dans la zone rouge du compte-tours.
Zone rouge : 8250 tr/mn et au-delà
Montre
Réglage de la montre
1. Appuyer simultanément sur le bouton
de sélection “SELECT” et le bouton de
remise à zéro “RESET” pendant au
moins deux secondes.
2. Une fois que l’affichage des heures cli-
gnote, régler les heures en appuyant
sur le bouton de remise à zéro
“RESET”.
3. Appuyer sur le bouton de sélection
“SELECT”. L’affichage des minutes se
met à clignoter.
4. Régler les minutes en appuyant sur le
bouton de remise à zéro “RESET”.
5. Appuyer sur le bouton de sélection
“SELECT”, puis le relâcher pour que la
montre se mette en marche.
Compteur kilométrique et totalisateurs
1. Compteur kilométrique/totalisateurs
1. Compteur de changement d’huile
1
1
✼✧✯✳✦ ✪
Page 23 of 94
COMMANDES ET INSTRUMENTS
3-8
2
34
5
6
7
8
9

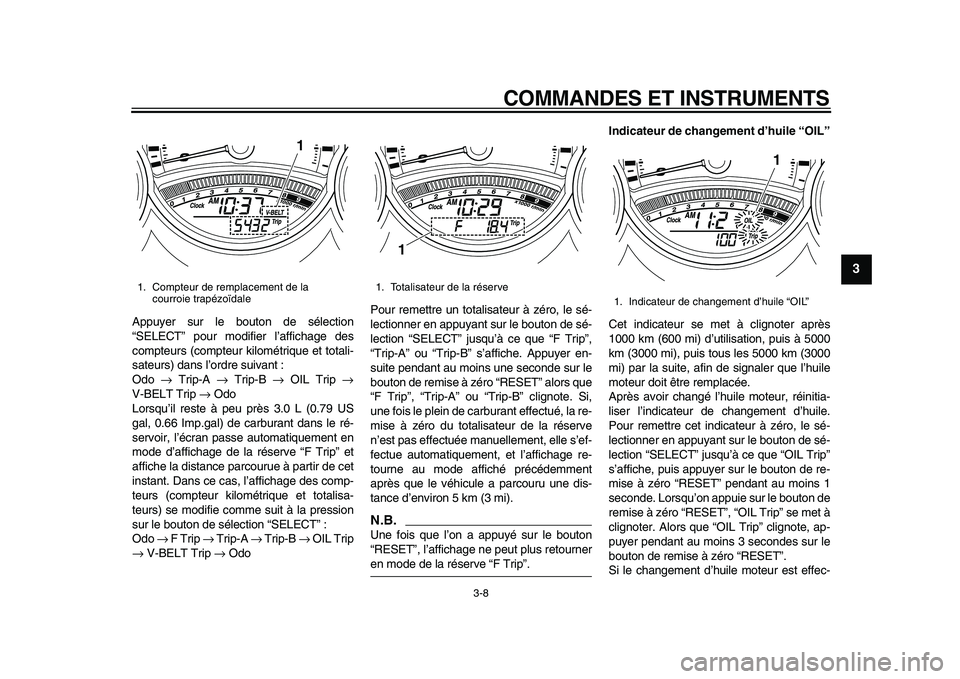

Appuyer sur le bouton de sélection
“SELECT” pour modifier l’affichage des
compteurs (compteur kilométrique et totali-
sateurs) dans l’ordre suivant :
Odo
→
Trip-A
→
Trip-B
→
OIL Trip
→
V-BELT Trip
→
Odo
Lorsqu’il reste à peu près 3.0 L (0.79 US
gal, 0.66 Imp.gal) de carburant dans le ré-
servoir, l’écran passe automatiquement en
mode d’affichage de la réserve “F Trip” et
affiche la distance parcourue à partir de cet
instant. Dans ce cas, l’affichage des comp-
teurs (compteur kilométrique et totalisa-
teurs) se modifie comme suit à la pression
sur le bouton de sélection “SELECT” :
Odo
→
F Trip
→
Trip-A
→
Trip-B
→
OIL Trip
→
V-BELT Trip
→
OdoPour remettre un totalisateur à zéro, le sé-
lectionner en appuyant sur le bouton de sé-
lection “SELECT” jusqu’à ce que “F Trip”,
“Trip-A” ou “Trip-B” s’affiche. Appuyer en-
suite pendant au moins une seconde sur le
bouton de remise à zéro “RESET” alors que
“F Trip”, “Trip-A” ou “Trip-B” clignote. Si,
une fois le plein de carburant effectué, la re-
mise à zéro du totalisateur de la réserve
n’est pas effectuée manuellement, elle s’ef-
fectue automatiquement, et l’affichage re-
tourne au mode affiché précédemment
après que le véhicule a parcouru une dis-
tance d’environ 5 km (3 mi).
N.B.
Une fois que l’on a appuyé sur le bouton
“RESET”, l’affichage ne peut plus retourner
en mode de la réserve “F Trip”.
Indicateur de changement d’huile “OIL”
Cet indicateur se met à clignoter après
1000 km (600 mi) d’utilisation, puis à 5000
km (3000 mi), puis tous les 5000 km (3000
mi) par la suite, afin de signaler que l’huile
moteur doit être remplacée.
Après avoir changé l’huile moteur, réinitia-
liser l’indicateur de changement d’huile.
Pour remettre cet indicateur à zéro, le sé-
lectionner en appuyant sur le bouton de sé-
lection “SELECT” jusqu’à ce que “OIL Trip”
s’affiche, puis appuyer sur le bouton de re-
mise à zéro “RESET” pendant au moins 1
seconde. Lorsqu’on appuie sur le bouton de
remise à zéro “RESET”, “OIL Trip” se met à
clignoter. Alors que “OIL Trip” clignote, ap-
puyer pendant au moins 3 secondes sur le
bouton de remise à zéro “RESET”.
Si le changement d’huile moteur est effec-
1. Compteur de remplacement de la
courroie trapézoïdale
1
1. Totalisateur de la réserve
1
1. Indicateur de changement d’huile “OIL”
1
✼✧✯✳✦ ✫
Page 24 of 94
COMMANDES ET INSTRUMENTS
3-9
1
2
3
4
5
6
7
8
9

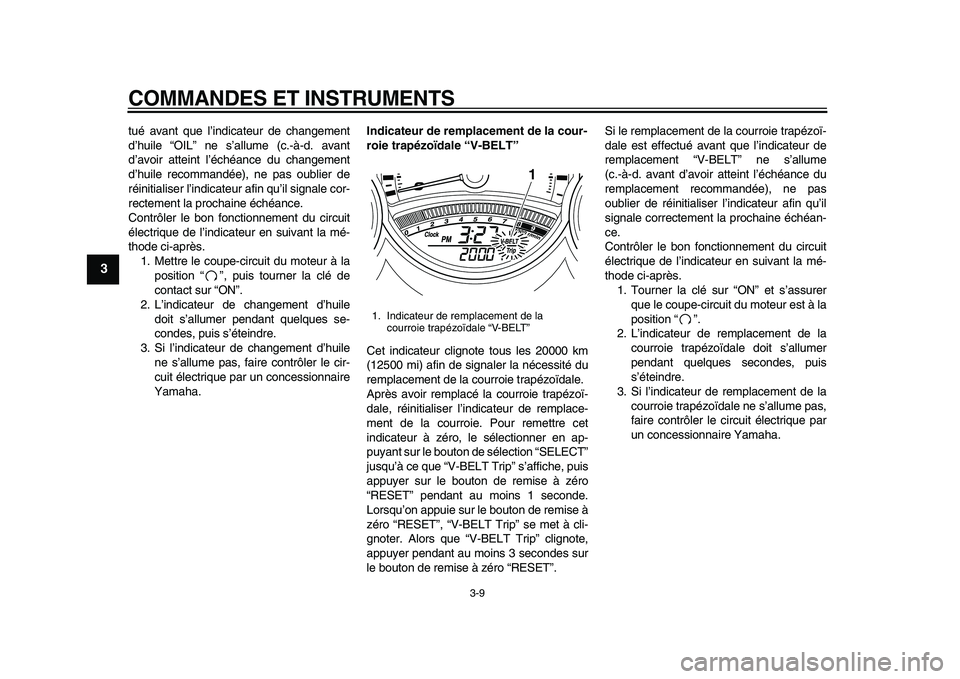

tué avant que l’indicateur de changement
d’huile “OIL” ne s’allume (c.-à-d. avant
d’avoir atteint l’échéance du changement
d’huile recommandée), ne pas oublier de
réinitialiser l’indicateur afin qu’il signale cor-
rectement la prochaine échéance.
Contrôler le bon fonctionnement du circuit
électrique de l’indicateur en suivant la mé-
thode ci-après.
1. Mettre le coupe-circuit du moteur à la
position “”, puis tourner la clé de
contact sur “ON”.
2. L’indicateur de changement d’huile
doit s’allumer pendant quelques se-
condes, puis s’éteindre.
3. Si l’indicateur de changement d’huile
ne s’allume pas, faire contrôler le cir-
cuit électrique par un concessionnaire
Yamaha.
Indicateur de remplacement de la cour-
roie trapézoïdale “V-BELT”
Cet indicateur clignote tous les 20000 km
(12500 mi) afin de signaler la nécessité du
remplacement de la courroie trapézoïdale.
Après avoir remplacé la courroie trapézoï-
dale, réinitialiser l’indicateur de remplace-
ment de la courroie. Pour remettre cet
indicateur à zéro, le sélectionner en ap-
puyant sur le bouton de sélection “SELECT”
jusqu’à ce que “V-BELT Trip” s’affiche, puis
appuyer sur le bouton de remise à zéro
“RESET” pendant au moins 1 seconde.
Lorsqu’on appuie sur le bouton de remise à
zéro “RESET”, “V-BELT Trip” se met à cli-
gnoter. Alors que “V-BELT Trip” clignote,
appuyer pendant au moins 3 secondes sur
le bouton de remise à zéro “RESET”.Si le remplacement de la courroie trapézoï-
dale est effectué avant que l’indicateur de
remplacement “V-BELT” ne s’allume
(c.-à-d. avant d’avoir atteint l’échéance du
remplacement recommandée), ne pas
oublier de réinitialiser l’indicateur afin qu’il
signale correctement la prochaine échéan-
ce.
Contrôler le bon fonctionnement du circuit
électrique de l’indicateur en suivant la mé-
thode ci-après.
1. Tourner la clé sur “ON” et s’assurer
que le coupe-circuit du moteur est à la
position “”.
2. L’indicateur de remplacement de la
courroie trapézoïdale doit s’allumer
pendant quelques secondes, puis
s’éteindre.
3. Si l’indicateur de remplacement de la
courroie trapézoïdale ne s’allume pas,
faire contrôler le circuit électrique par
un concessionnaire Yamaha.
1. Indicateur de remplacement de la
courroie trapézoïdale “V-BELT”
1
✼✧✯✳✦ ✬
Page 25 of 94
COMMANDES ET INSTRUMENTS
3-10
2
34
5
6
7
8
9

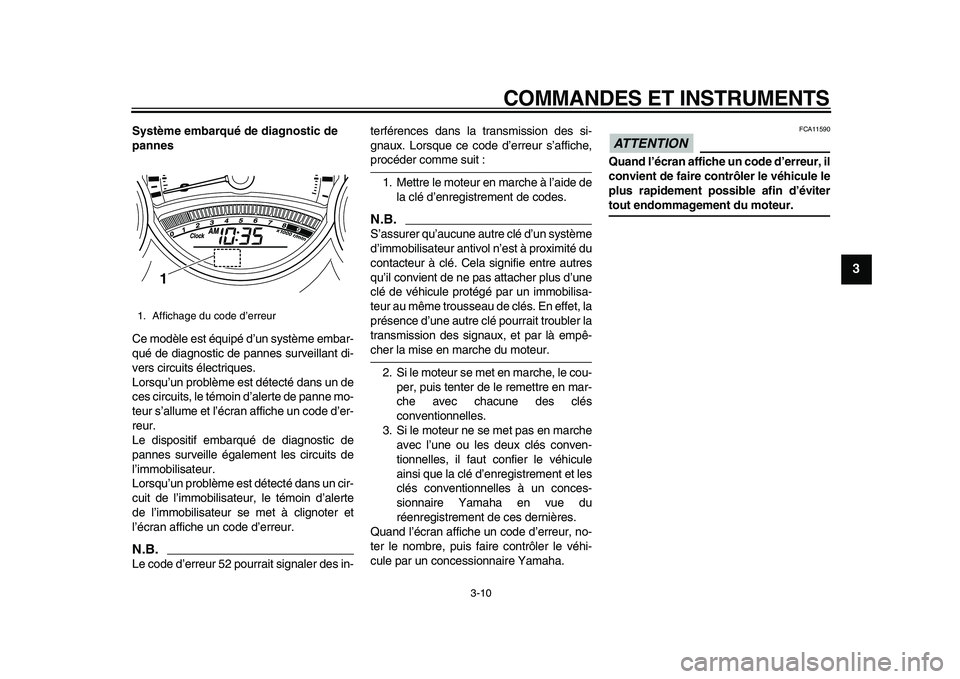

Système embarqué de diagnostic de
pannes
Ce modèle est équipé d’un système embar-
qué de diagnostic de pannes surveillant di-
vers circuits électriques.
Lorsqu’un problème est détecté dans un de
ces circuits, le témoin d’alerte de panne mo-
teur s’allume et l’écran affiche un code d’er-
reur.
Le dispositif embarqué de diagnostic de
pannes surveille également les circuits de
l’immobilisateur.
Lorsqu’un problème est détecté dans un cir-
cuit de l’immobilisateur, le témoin d’alerte
de l’immobilisateur se met à clignoter et
l’écran affiche un code d’erreur.
N.B.
Le code d’erreur 52 pourrait signaler des in-terférences dans la transmission des si-
gnaux. Lorsque ce code d’erreur s’affiche,
procéder comme suit :
1. Mettre le moteur en marche à l’aide de
la clé d’enregistrement de codes.
N.B.
S’assurer qu’aucune autre clé d’un système
d’immobilisateur antivol n’est à proximité du
contacteur à clé. Cela signifie entre autres
qu’il convient de ne pas attacher plus d’une
clé de véhicule protégé par un immobilisa-
teur au même trousseau de clés. En effet, la
présence d’une autre clé pourrait troubler la
transmission des signaux, et par là empê-
cher la mise en marche du moteur.
2. Si le moteur se met en marche, le cou-
per, puis tenter de le remettre en mar-
che avec chacune des clés
conventionnelles.
3. Si le moteur ne se met pas en marche
avec l’une ou les deux clés conven-
tionnelles, il faut confier le véhicule
ainsi que la clé d’enregistrement et les
clés conventionnelles à un conces-
sionnaire Yamaha en vue du
réenregistrement de ces dernières.
Quand l’écran affiche un code d’erreur, no-
ter le nombre, puis faire contrôler le véhi-
cule par un concessionnaire Yamaha.
ATTENTION
FCA11590
Quand l’écran affiche un code d’erreur, il
convient de faire contrôler le véhicule le
plus rapidement possible afin d’éviter
tout endommagement du moteur.
1. Affichage du code d’erreur
1
✼✧✯✳✦ ✤✣
Page 26 of 94
COMMANDES ET INSTRUMENTS
3-11
1
2
3
4
5
6
7
8
9
FAU12331

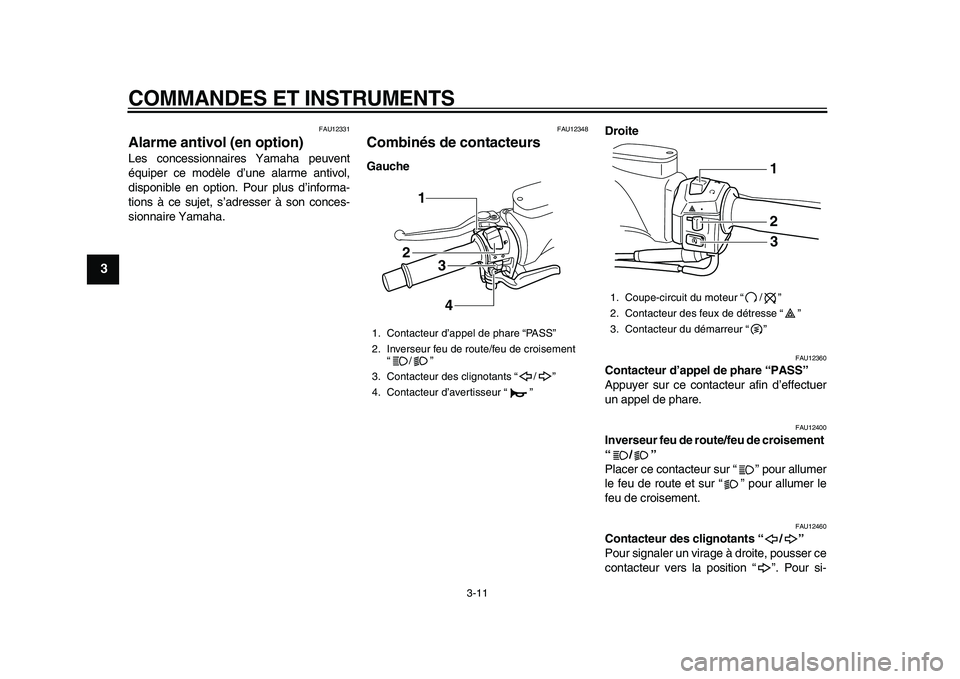

Alarme antivol (en option)
Les concessionnaires Yamaha peuvent
équiper ce modèle d’une alarme antivol,
disponible en option. Pour plus d’informa-
tions à ce sujet, s’adresser à son conces-
sionnaire Yamaha.
FAU12348
Combinés de contacteurs
GaucheDroite
FAU12360
Contacteur d’appel de phare “PASS”
Appuyer sur ce contacteur afin d’effectuer
un appel de phare.
FAU12400
Inverseur feu de route/feu de croisement
“/”
Placer ce contacteur sur “” pour allumer
le feu de route et sur “” pour allumer le
feu de croisement.
FAU12460
Contacteur des clignotants “/”
Pour signaler un virage à droite, pousser ce
contacteur vers la position “”. Pour si-
1. Contacteur d’appel de phare “PASS”
2. Inverseur feu de route/feu de croisement
“/”
3. Contacteur des clignotants “/”
4. Contacteur d’avertisseur “”
1
2
3
4
1. Coupe-circuit du moteur “/”
2. Contacteur des feux de détresse “”
3. Contacteur du démarreur “”
1
23
✼✧✯✳✦ ✤✤
Page 27 of 94

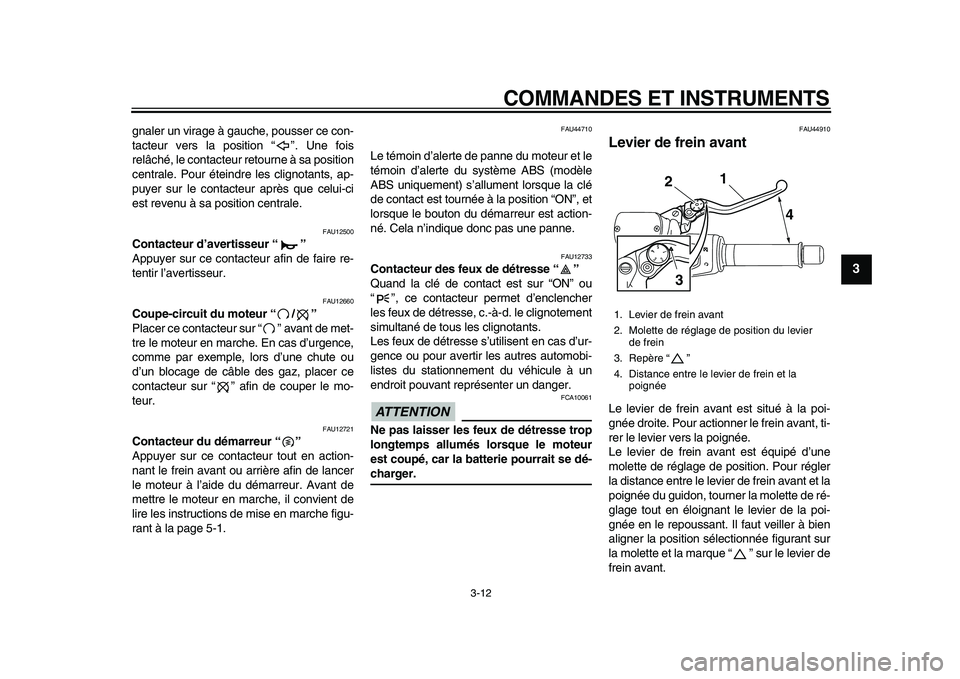

COMMANDES ET INSTRUMENTS
3-12
2
34
5
6
7
8
9
gnaler un virage à gauche, pousser ce con-
tacteur vers la position “”. Une fois
relâché, le contacteur retourne à sa position
centrale. Pour éteindre les clignotants, ap-
puyer sur le contacteur après que celui-ci
est revenu à sa position centrale.
FAU12500
Contacteur d’avertisseur “”
Appuyer sur ce contacteur afin de faire re-
tentir l’avertisseur.
FAU12660
Coupe-circuit du moteur “/”
Placer ce contacteur sur “” avant de met-
tre le moteur en marche. En cas d’urgence,
comme par exemple, lors d’une chute ou
d’un blocage de câble des gaz, placer ce
contacteur sur “” afin de couper le mo-
teur.
FAU12721
Contacteur du démarreur “”
Appuyer sur ce contacteur tout en action-
nant le frein avant ou arrière afin de lancer
le moteur à l’aide du démarreur. Avant de
mettre le moteur en marche, il convient de
lire les instructions de mise en marche figu-
rant à la page 5-1.
FAU44710
Le témoin d’alerte de panne du moteur et le
témoin d’alerte du système ABS (modèle
ABS uniquement) s’allument lorsque la clé
de contact est tournée à la position “ON”, et
lorsque le bouton du démarreur est action-
né. Cela n’indique donc pas une panne.
FAU12733
Contacteur des feux de détresse “”
Quand la clé de contact est sur “ON” ou
“”, ce contacteur permet d’enclencher
les feux de détresse, c.-à-d. le clignotement
simultané de tous les clignotants.
Les feux de détresse s’utilisent en cas d’ur-
gence ou pour avertir les autres automobi-
listes du stationnement du véhicule à un
endroit pouvant représenter un danger.
ATTENTION
FCA10061
Ne pas laisser les feux de détresse trop
longtemps allumés lorsque le moteur
est coupé, car la batterie pourrait se dé-
charger.
FAU44910
Levier de frein avant
Le levier de frein avant est situé à la poi-
gnée droite. Pour actionner le frein avant, ti-
rer le levier vers la poignée.
Le levier de frein avant est équipé d’une
molette de réglage de position. Pour régler
la distance entre le levier de frein avant et la
poignée du guidon, tourner la molette de ré-
glage tout en éloignant le levier de la poi-
gnée en le repoussant. Il faut veiller à bien
aligner la position sélectionnée figurant sur
la molette et la marque “” sur le levier de
frein avant.
1. Levier de frein avant
2. Molette de réglage de position du levier
de frein
3. Repère “”
4. Distance entre le levier de frein et la
poignée
1
3
4 2
✼✧✯✳✦ ✤✥
Page 28 of 94
COMMANDES ET INSTRUMENTS
3-13
1
2
3
4
5
6
7
8
9

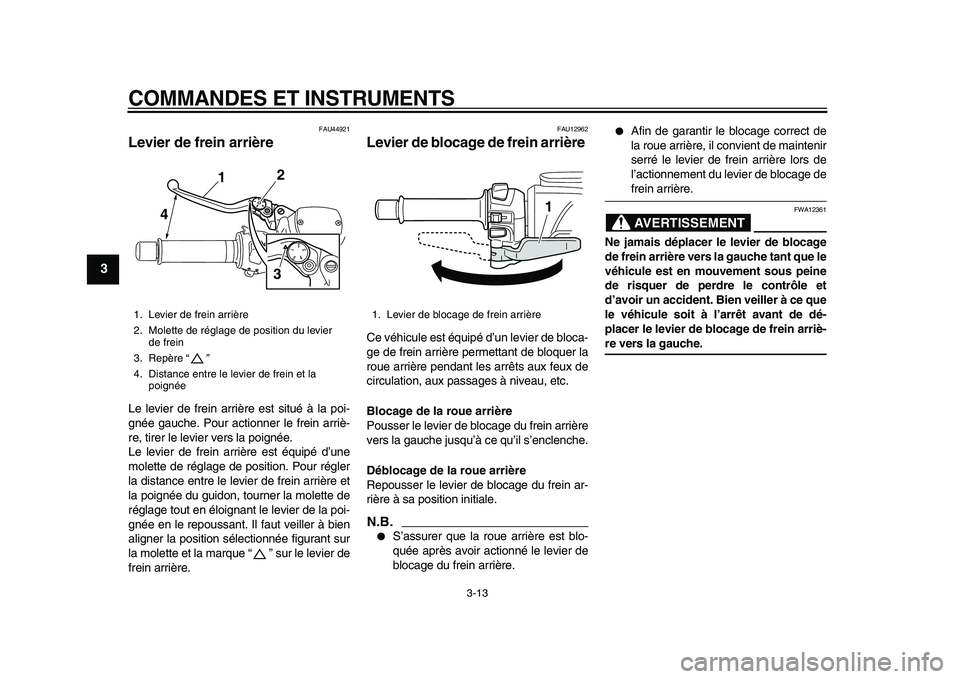

FAU44921
Levier de frein arrière
Le levier de frein arrière est situé à la poi-
gnée gauche. Pour actionner le frein arriè-
re, tirer le levier vers la poignée.
Le levier de frein arrière est équipé d’une
molette de réglage de position. Pour régler
la distance entre le levier de frein arrière et
la poignée du guidon, tourner la molette de
réglage tout en éloignant le levier de la poi-
gnée en le repoussant. Il faut veiller à bien
aligner la position sélectionnée figurant sur
la molette et la marque “” sur le levier de
frein arrière.
FAU12962
Levier de blocage de frein arrière
Ce véhicule est équipé d’un levier de bloca-
ge de frein arrière permettant de bloquer la
roue arrière pendant les arrêts aux feux de
circulation, aux passages à niveau, etc.
Blocage de la roue arrière
Pousser le levier de blocage du frein arrière
vers la gauche jusqu’à ce qu’il s’enclenche.
Déblocage de la roue arrière
Repousser le levier de blocage du frein ar-
rière à sa position initiale.
N.B.
S’assurer que la roue arrière est blo-
quée après avoir actionné le levier de
blocage du frein arrière.
Afin de garantir le blocage correct de
la roue arrière, il convient de maintenir
serré le levier de frein arrière lors de
l’actionnement du levier de blocage de
frein arrière.
AVERTISSEMENT
FWA12361
Ne jamais déplacer le levier de blocage
de frein arrière vers la gauche tant que le
véhicule est en mouvement sous peine
de risquer de perdre le contrôle et
d’avoir un accident. Bien veiller à ce que
le véhicule soit à l’arrêt avant de dé-
placer le levier de blocage de frein arriè-
re vers la gauche.
1. Levier de frein arrière
2. Molette de réglage de position du levier
de frein
3. Repère “”
4. Distance entre le levier de frein et la
poignée
1
3
42
1. Levier de blocage de frein arrière
1
✼✧✯✳✦ ✤✦
Page 29 of 94
COMMANDES ET INSTRUMENTS
3-14
2
34
5
6
7
8
9

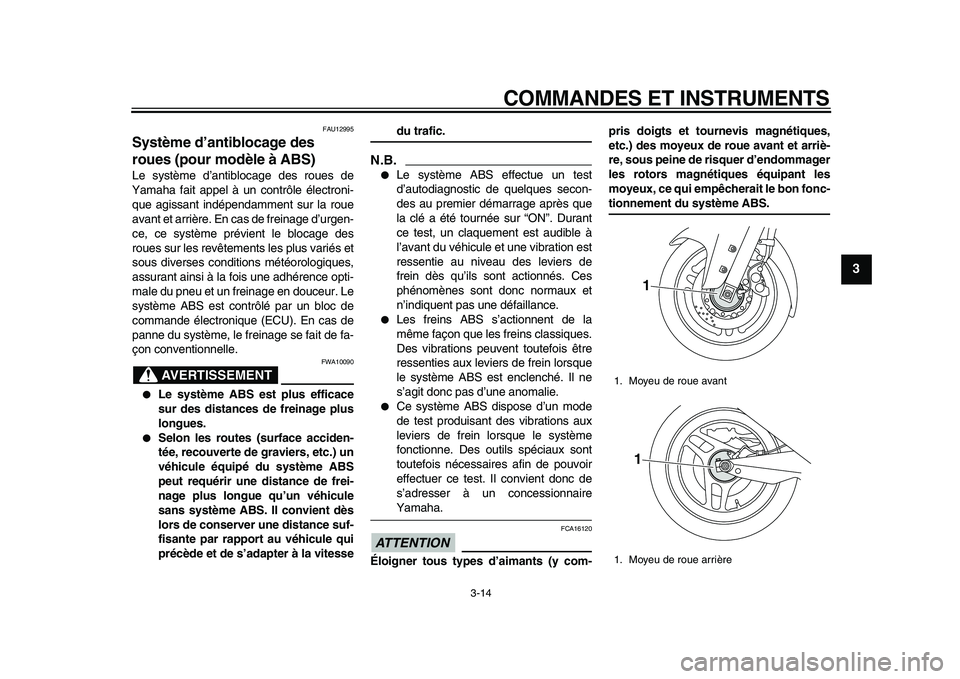

FAU12995
Système d’antiblocage des
roues (pour modèle à ABS)
Le système d’antiblocage des roues de
Yamaha fait appel à un contrôle électroni-
que agissant indépendamment sur la roue
avant et arrière. En cas de freinage d’urgen-
ce, ce système prévient le blocage des
roues sur les revêtements les plus variés et
sous diverses conditions météorologiques,
assurant ainsi à la fois une adhérence opti-
male du pneu et un freinage en douceur. Le
système ABS est contrôlé par un bloc de
commande électronique (ECU). En cas de
panne du système, le freinage se fait de fa-
çon conventionnelle.
AVERTISSEMENT
FWA10090
Le système ABS est plus efficace
sur des distances de freinage plus
longues.
Selon les routes (surface acciden-
tée, recouverte de graviers, etc.) un
véhicule équipé du système ABS
peut requérir une distance de frei-
nage plus longue qu’un véhicule
sans système ABS. Il convient dès
lors de conserver une distance suf-
fisante par rapport au véhicule qui
précède et de s’adapter à la vitesse
du trafic.
N.B.
Le système ABS effectue un test
d’autodiagnostic de quelques secon-
des au premier démarrage après que
la clé a été tournée sur “ON”. Durant
ce test, un claquement est audible à
l’avant du véhicule et une vibration est
ressentie au niveau des leviers de
frein dès qu’ils sont actionnés. Ces
phénomènes sont donc normaux et
n’indiquent pas une défaillance.
Les freins ABS s’actionnent de la
même façon que les freins classiques.
Des vibrations peuvent toutefois être
ressenties aux leviers de frein lorsque
le système ABS est enclenché. Il ne
s’agit donc pas d’une anomalie.
Ce système ABS dispose d’un mode
de test produisant des vibrations aux
leviers de frein lorsque le système
fonctionne. Des outils spéciaux sont
toutefois nécessaires afin de pouvoir
effectuer ce test. Il convient donc de
s’adresser à un concessionnaire
Yamaha.
ATTENTION
FCA16120
Éloigner tous types d’aimants (y com-pris doigts et tournevis magnétiques,
etc.) des moyeux de roue avant et arriè-
re, sous peine de risquer d’endommager
les rotors magnétiques équipant les
moyeux, ce qui empêcherait le bon fonc-
tionnement du système ABS.
1. Moyeu de roue avant
1. Moyeu de roue arrière
11
✼✧✯✳✦ ✤✧
Page 30 of 94
COMMANDES ET INSTRUMENTS
3-15
1
2
3
4
5
6
7
8
9

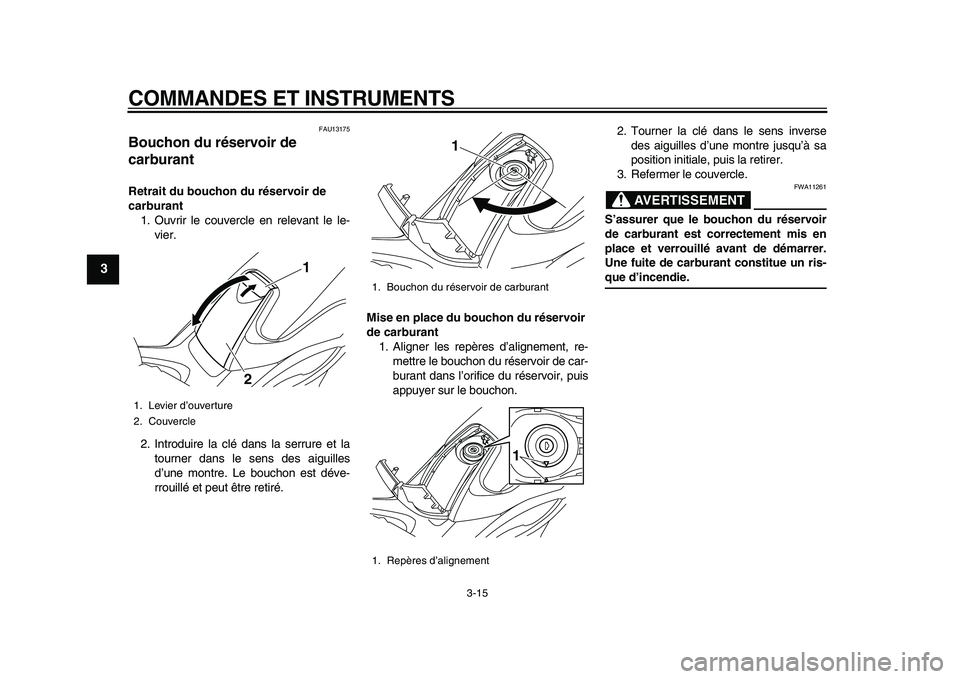

FAU13175
Bouchon du réservoir de
carburant
Retrait du bouchon du réservoir de
carburant
1. Ouvrir le couvercle en relevant le le-
vier.
2. Introduire la clé dans la serrure et la
tourner dans le sens des aiguilles
d’une montre. Le bouchon est déve-
rrouillé et peut être retiré.
Mise en place du bouchon du réservoir
de carburant
1. Aligner les repères d’alignement, re-
mettre le bouchon du réservoir de car-
burant dans l’orifice du réservoir, puis
appuyer sur le bouchon.2. Tourner la clé dans le sens inverse
des aiguilles d’une montre jusqu’à sa
position initiale, puis la retirer.
3. Refermer le couvercle.
AVERTISSEMENT
FWA11261
S’assurer que le bouchon du réservoir
de carburant est correctement mis en
place et verrouillé avant de démarrer.
Une fuite de carburant constitue un ris-
que d’incendie.
1. Levier d’ouverture
2. Couvercle
1
2
1. Bouchon du réservoir de carburant
1. Repères d’alignement1
1
✼✧✯✳✦ ✤
