YAMAHA TMAX 2012 Betriebsanleitungen (in German)

1-4
1

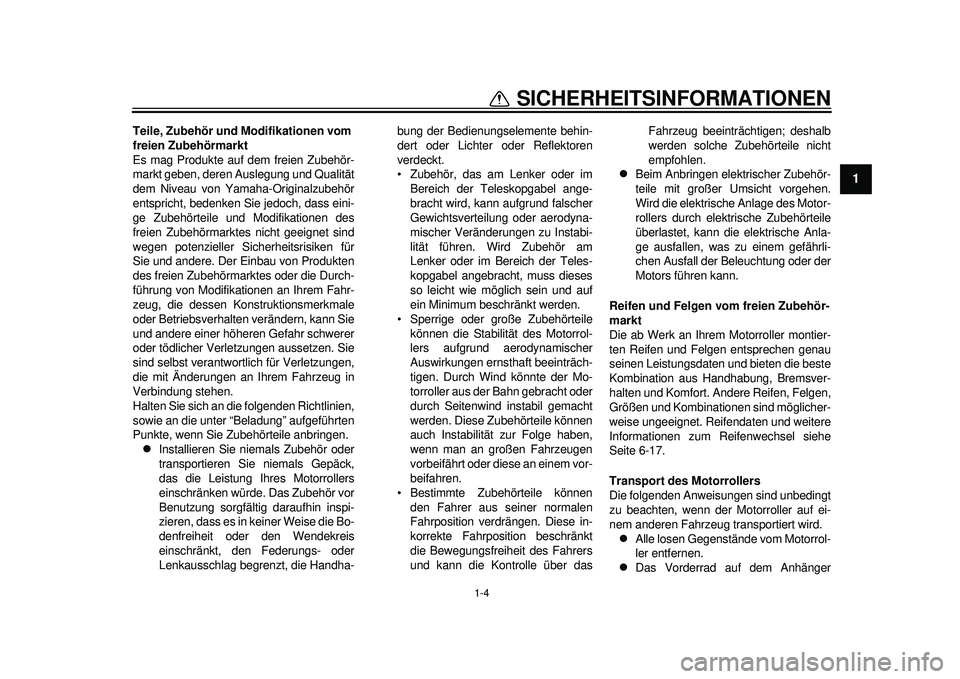

SICHERHEITSINFORMATIONEN
Teile, Zubehör und Modifikationen vom
freien Zubehörmarkt
Es mag Produkte auf dem freien Zubehör-
markt geben, deren Auslegung und Qualität
dem Niveau von Yamaha-Originalzubehör
entspricht, bedenken Sie jedoch, dass eini-
ge Zubehörteile und Modifikationen des
freien Zubehörmarktes nicht geeignet sind
wegen potenzieller Sicherheitsrisiken für
Sie und andere. Der Einbau von Produkten
des freien Zubehörmarktes oder die Durch-
führung von Modifikationen an Ihrem Fahr-
zeug, die dessen Konstruktionsmerkmale
oder Betriebsverhalten verändern, kann Sie
und andere einer höheren Gefahr schwerer
oder tödlicher Verletzungen aussetzen. Sie
sind selbst verantwortlich für Verletzungen,
die mit Änderungen an Ihrem Fahrzeug in
Verbindung stehen.
Halten Sie sich an die folgenden Richtlinien,
sowie an die unter “Beladung” aufgeführten
Punkte, wenn Sie Zubehörteile anbringen.
Installieren Sie niemals Zubehör oder
transportieren Sie niemals Gepäck,
das die Leistung Ihres Motorrollers
einschränken würde. Das Zubehör vor
Benutzung sorgfältig daraufhin inspi-
zieren, dass es in keiner Weise die Bo-
denfreiheit oder den Wendekreis
einschränkt, den Federungs- oder
Lenkausschlag begrenzt, die Handha-bung der Bedienungselemente behin-
dert oder Lichter oder Reflektoren
verdeckt.
Zubehör, das am Lenker oder im
Bereich der Teleskopgabel ange-
bracht wird, kann aufgrund falscher
Gewichtsverteilung oder aerodyna-
mischer Veränderungen zu Instabi-
lität führen. Wird Zubehör am
Lenker oder im Bereich der Teles-
kopgabel angebracht, muss dieses
so leicht wie möglich sein und auf
ein Minimum beschränkt werden.
Sperrige oder große Zubehörteile
können die Stabilität des Motorrol-
lers aufgrund aerodynamischer
Auswirkungen ernsthaft beeinträch-
tigen. Durch Wind könnte der Mo-
torroller aus der Bahn gebracht oder
durch Seitenwind instabil gemacht
werden. Diese Zubehörteile können
auch Instabilität zur Folge haben,
wenn man an großen Fahrzeugen
vorbeifährt oder diese an einem vor-
beifahren.
Bestimmte Zubehörteile können den Fahrer aus seiner normalen
Fahrposition verdrängen. Diese in-
korrekte Fahrposition beschränkt
die Bewegungsfreiheit des Fahrers
und kann die Kontrolle über das Fahrzeug beeinträchtigen; deshalb
werden solche Zubehörteile nicht
empfohlen.

Beim Anbringen elek
trischer Zubehör-
teile mit großer Umsicht vorgehen.
Wird die elektrische Anlage des Motor-
rollers durch elektrische Zubehörteile
überlastet, kann die elektrische Anla-
ge ausfallen, was zu einem gefährli-
chen Ausfall der Beleuchtung oder der
Motors führen kann.
Reifen und Felgen vom freien Zubehör-
markt
Die ab Werk an Ihrem Motorroller montier-
ten Reifen und Felgen entsprechen genau
seinen Leistungsdaten und bieten die beste
Kombination aus Handhabung, Bremsver-
halten und Komfort. Andere Reifen, Felgen,
Größen und Kombinationen sind möglicher-
weise ungeeignet. Reifendaten und weitere
Informationen zum Reifenwechsel siehe
Seite 6-17.
Transport des Motorrollers
Die folgenden Anweisungen sind unbedingt
zu beachten, wenn der Motorroller auf ei-
nem anderen Fahrzeug transportiert wird.

Alle losen Gegenstände vom Motorrol-
ler entfernen.

Das Vorderrad auf dem Anhänger
59C-9-G0.book 4 ページ ２０１１年９月１２日　月曜日　午後４時２１分

1-5
SICHERHEITSINFORMATIONEN
1
oder der Ladefläche des LKWs genau
geradeaus ausrichten und in einer
Führungsschiene einklemmen, so
dass es sich nicht bewegen kann.

Den Motorroller mit Niederhaltern oder
geeigneten Riemen, die an starren
Rahmenteilen des Motorrollers befes-
tigt sind, festzurren. Geeignete Befes-
tigungspunkte für die Riemen sind der
Rahmen oder die obere Gabelbrücke,
nicht jedoch gummigelagerte Lenker,
die Blinker oder anderen Teile, die be-
schädigt werden können. Wählen Sie
die Befestigungspunkte für die Verzur-
rung sorgfältig aus, achten Sie darauf,
dass die Riemen während des Trans-
ports nicht auf lackierten Oberflächen
scheuern.

Der Motorroller sollte, wenn möglich,
durch die Verzurrung etwas in seine
Federung hinein gezogen werden, so
dass er sich während des Transports
nicht übermäßig auf und ab bewegen
kann.
GAU10373
Weitere Tipps zur Fahrsicherheit 
Zum Abbiegen stets den entsprechen-
den Blinker einschalten.

Bremsen kann auf einer nassen Stra-
ße sehr schwierig sein. Plötzliches
heftiges Bremsen vermeiden, da der
Motorroller dadurch schlittern könnte.
Die Bremsen langsam betätigen,
wenn auf einer nassen Oberfläche an-
gehalten werden muss.

Geschwindigkeit verlangsamen, wenn
Sie sich einer Biegung nähern. Wenn
Sie sich wieder auf der Geraden befin-
den, langsam beschleunigen.

Vorsicht walten lassen, wenn Sie an
geparkten Autos vorbeifahren. Es
könnte sein, dass ein Fahrer Sie nicht
sieht und eine Tür öffnet, die sich dann
in Ihrer Fahrbahn befindet.

Straßen- und Eisenbahnschienen,
Metallplatten an Baustellen sowie Ka-
naldeckel werden bei nassem Wetter
sehr glatt. Drosseln Sie Ihre Ge-
schwindigkeit und überqueren Sie sie
vorsichtig. Den Motorroller in gerader
Stellung halten, da er andernfalls unter
Ihnen wegrutschen könnte.

Die Bremsbeläge könnten nass wer-
den, wenn Sie Ihren Motorroller wa-
schen. Nach der Reinigung desMotorrollers muss die Bremsfunktion
geprüft werden.

Ein Sturzhelm, Handschuhe, lange
Hosen, die nach unten enger werden
(damit sie nicht flattern), und eine auf-
fällig gefärbte Jacke gehören zur Min-
destausrüstung.

Nicht zu viel Gepäck auf dem Motorrol-
ler transportieren. Ein überladener
Motorroller ist unstabil. Das Gepäck
mit einer starken Schnur am Gepäck-
träger (falls vor
handen) befestigen.
Überladung und loses Gepäck beein-
trächtigen die Stabilität des Motorrol-
lers. Loses Gepäck kann außerdem
den Fahrer ablenken. (Siehe
Seite 1-3.)
59C-9-G0.book 5 ページ ２０１１年９月１２日　月曜日　午後４時２１分

2-1
12
BESCHREIBUNG
GAU10410

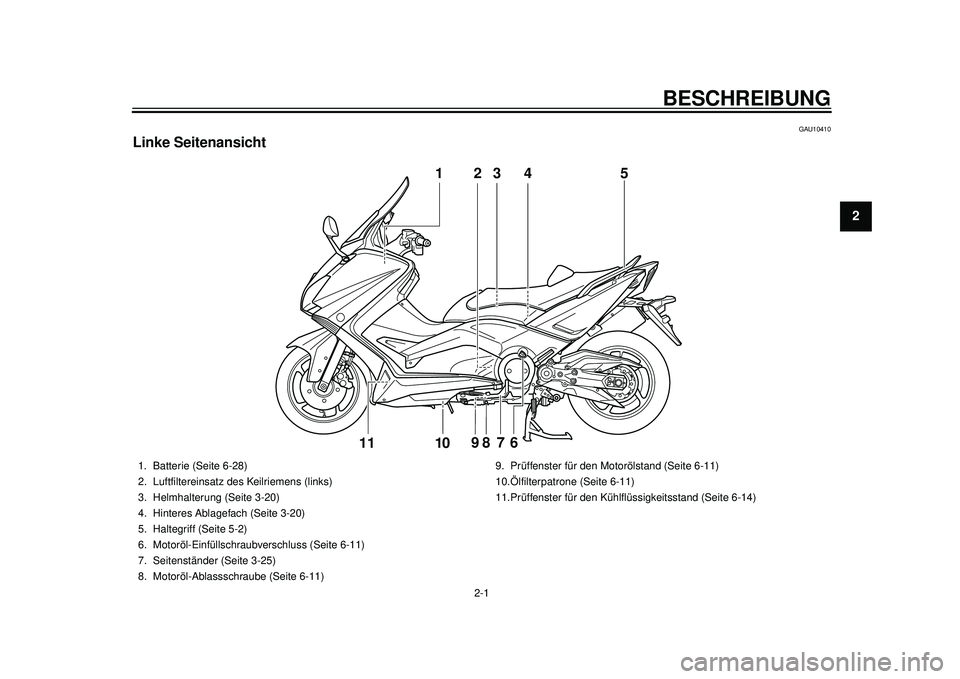

Linke Seitenansicht
3
5
98
7
6
10
111
4
2
1. Batterie (Seite 6-28)
2. Luftfiltereinsatz des Keilriemens (links)
3. Helmhalterung (Seite 3-20)
4. Hinteres Ablagefach (Seite 3-20)
5. Haltegriff (Seite 5-2)
6. Motoröl-Einfüllschraubverschluss (Seite 6-11)
7. Seitenständer (Seite 3-25)
8. Motoröl-Ablassschraube (Seite 6-11) 9. Prüffenster für den Motorölstand (Seite 6-11)
10.Ölfilterpatrone (Seite 6-11)
11.Prüffenster für den Kühlflüssigkeitsstand (Seite 6-14)
59C-9-G0.book 1 ページ ２０１１年９月１２日　月曜日　午後４時２１分

BESCHREIBUNG
2-2
12
3
4
5
6
7
8
9
GAU10420

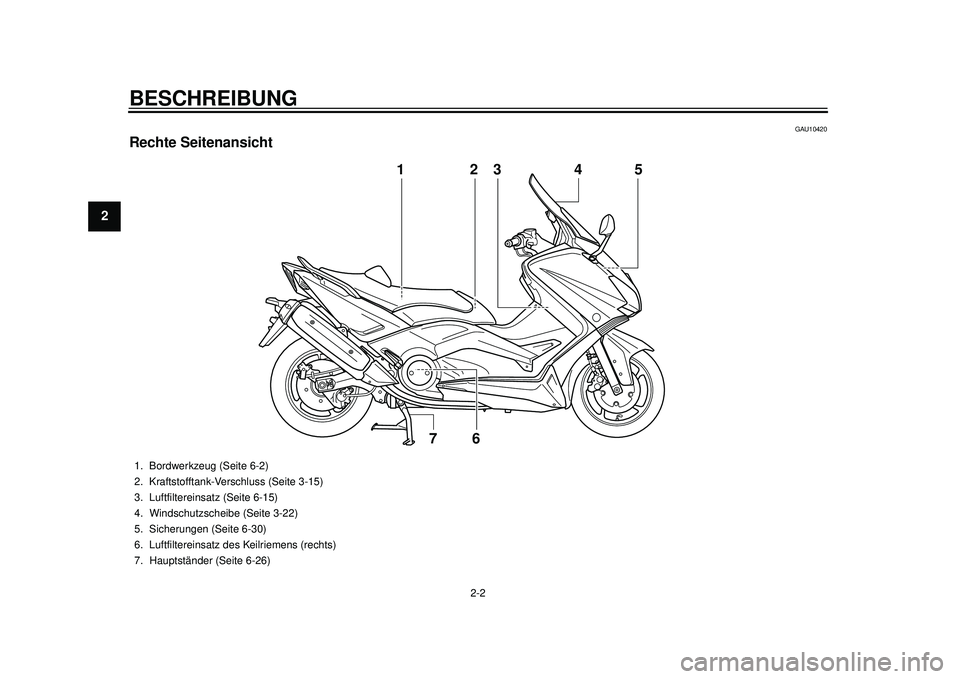

Rechte Seitenansicht
3
6
7
1
54
2
1. Bordwerkzeug (Seite 6-2)
2. Kraftstofftank-Verschluss (Seite 3-15)
3. Luftfiltereinsatz (Seite 6-15)
4. Windschutzscheibe (Seite 3-22)
5. Sicherungen (Seite 6-30)
6. Luftfiltereinsatz des Keilriemens (rechts)
7. Hauptständer (Seite 6-26)
59C-9-G0.book 2 ページ ２０１１年９月１２日　月曜日　午後４時２１分

BESCHREIBUNG
2-3
23
4
5
6
7
8
9
GAU10430
Bedienungselemente und Instrumente
4
2
3
6
7
8
1
11
9
5
10
12
1. Handbremshebel (Hinterradbremse) (Seite 3-14)
2. Linke Lenkerschalter (Seite 3-12)
3. Feststellbremshebel (Hinterradbremse) (Seite 3-15)
4. Geschwindigkeitsmesser (Seite 3-4)
5. Multifunktionsanzeige (Seite 3-5)
6. Drehzahlmesser (Seite 3-5)
7. Rechte Lenkerschalter (Seite 3-12)
8. Handbremshebel (Vorderradbremse) (Seite 3-13)9. Gasdrehgriff (Seite 6-17)
10.Vorderes Ablagefach B (Seite 3-20)
11.Zündschloss/Lenkschloss (Seite 3-2)
12.Vorderes Ablagefach A (Seite 3-20)
59C-9-G0.book 3 ページ ２０１１年９月１２日　月曜日　午後４時２１分

3-1
1
23
4
5
6
7
8
9
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
GAU10977

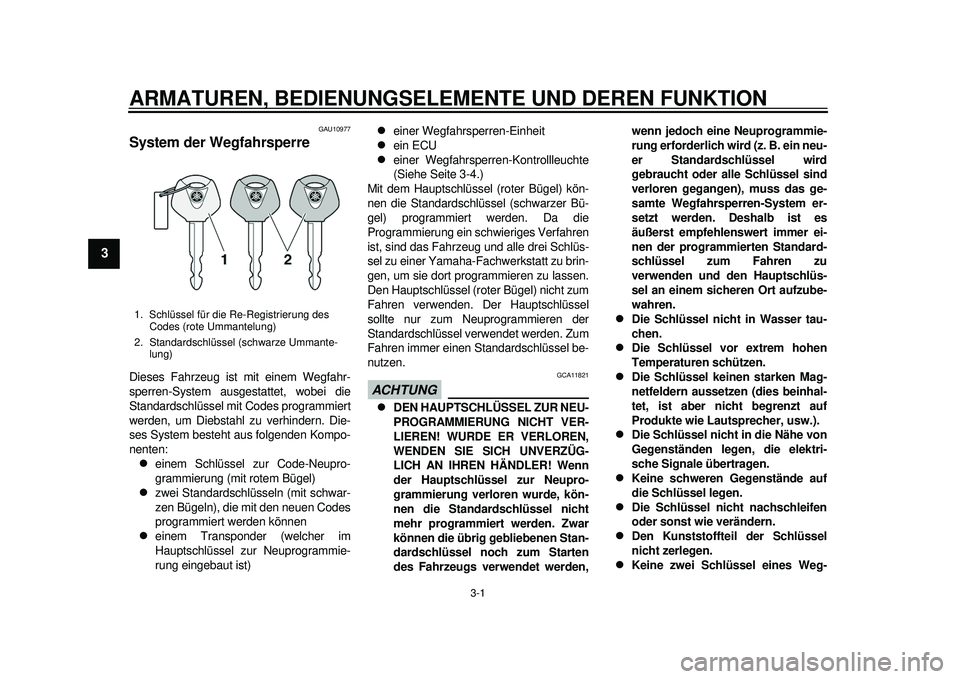

System der Wegfahrsperre Dieses Fahrzeug ist mit einem Wegfahr-
sperren-System ausgestattet, wobei die
Standardschlüssel mit Codes programmiert
werden, um Diebstahl zu verhindern. Die-
ses System besteht aus folgenden Kompo-
nenten:
einem Schlüssel zur Code-Neupro-
grammierung (mit rotem Bügel)

zwei Standardschlüsseln (mit schwar-
zen Bügeln), die mit den neuen Codes
programmiert werden können

einem Transponder (welcher im
Hauptschlüssel zur Neuprogrammie-
rung eingebaut ist)

einer Wegfahrsperren-Einheit

ein ECU

einer Wegfahrsperren-Kontrollleuchte
(Siehe Seite 3-4.)
Mit dem Hauptschlüssel (roter Bügel) kön-
nen die Standardschlüssel (schwarzer Bü-
gel) programmiert werden. Da die
Programmierung ein schwieriges Verfahren
ist, sind das Fahrzeug und alle drei Schlüs-
sel zu einer Yamaha-Fachwerkstatt zu brin-
gen, um sie dort programmieren zu lassen.
Den Hauptschlüssel (roter Bügel) nicht zum
Fahren verwenden. Der Hauptschlüssel
sollte nur zum Neuprogrammieren der
Standardschlüssel verwendet werden. Zum
Fahren immer einen Standardschlüssel be-
nutzen.
ACHTUNG
GCA11821

DEN HAUPTSCHLÜSSEL ZUR NEU-
PROGRAMMIERUNG NICHT VER-
LIEREN! WURDE ER VERLOREN,
WENDEN SIE SICH UNVERZÜG-
LICH AN IHREN HÄNDLER! Wenn
der Hauptschlüssel zur Neupro-
grammierung verloren wurde, kön-
nen die Standardschlüssel nicht
mehr programmiert werden. Zwar
können die übrig gebliebenen Stan-
dardschlüssel noch zum Starten
des Fahrzeugs verwendet werden, wenn jedoch eine Neuprogrammie-
rung erforderlich wird (z. B. ein neu-
er Standardschlüssel wird
gebraucht oder alle Schlüssel sind
verloren gegangen), muss das ge-
samte Wegfahrsperren-System er-
setzt werden. Deshalb ist es
äußerst empfehlenswert immer ei-
nen der programmierten Standard-
schlüssel zum Fahren zu
verwenden und den Hauptschlüs-
sel an einem sicheren Ort aufzube-
wahren.

Die Schlüssel nicht in Wasser tau-
chen.

Die Schlüssel vor extrem hohen
Temperaturen schützen.

Die Schlüssel keinen starken Mag-
netfeldern aussetzen (dies beinhal-
tet, ist aber nicht begrenzt auf
Produkte wie Lautsprecher, usw.).

Die Schlüssel nicht in die Nähe von
Gegenständen legen, die elektri-
sche Signale übertragen.

Keine schweren Gegenstände auf
die Schlüssel legen.

Die Schlüssel nicht nachschleifen
oder sonst wie verändern.

Den Kunststoffteil der Schlüssel
nicht zerlegen.

Keine zwei Schlüssel eines Weg-
1. Schlüssel für die Re-Registrierung des
Codes (rote Ummantelung)
2. Standardschlüssel (schwarze Ummante- lung)
59C-9-G0.book 1 ページ ２０１１年９月１２日　月曜日　午後４時２１分

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-2
234
5
6
7
8
9
fahrsperrensystems auf dem sel-
ben Schlüsselring anbringen.

Die Standardschlüssel, sowie
Schlüssel anderer Wegfahrsperren-
systeme, vom Hauptschlüssel zur
Neuprogrammierung fern halten.

Schlüssel anderer Wegfahrsperren-
systeme vom Zündschloss fern hal-
ten, da diese Signalstörungenverursachen können.
GAU10472
Zünd-/Lenkschloss Das Zünd-/Lenkschloss verriegelt und ent-
riegelt den Lenker und schaltet die Zündung
sowie die Stromversorgung der anderen
elektrischen Systeme ein und aus. Die ein-
zelnen Schlüsselstellungen sind nachfol-
gend beschrieben.HINWEISStellen Sie sicher, dass Sie den Standard-
schlüssel (schwarzer Bügel) für die normale
Benutzung des Fahrzeugs verwenden. Um
das Risiko den Hauptschlüssel zur Neupro-
grammierung (roter Bügel) zu verlieren ge-
ring zu halten, sollten Sie diesen an einem
sicheren Ort aufbewahren und nur für die
Neuprogrammierung von Codes verwen-den.
GAU10560
ON
Alle elektrischen St romkreise werden mit
Strom versorgt; Instrumentenbeleuchtung,
Rücklicht, Kennzeichenleuchte und Stand-
licht vorn leuchten auf, und der Motor kann
angelassen werden. Der Schlüssel lässt
sich in dieser Position nicht abziehen.HINWEISDer Scheinwerfer geht nach dem Anlassen
des Motors automatisch an und bleibt an,
bis der Schlüssel auf “OFF” gedreht oder
der Seitenständer nach unten geklapptwird.
GAU10661
OFF
Alle elektrischen Syst eme sind ausgeschal-
tet. Der Schlüssel lässt sich in dieser Positi-
on abziehen.
WARNUNG
GWA10061
Den Schlüssel während der Fahrt nie-
mals auf “OFF” oder “LOCK” drehen.
Anderenfalls wird die elektrische Anlage
ausgeschaltet, wodurch es zum Verlust
der Kontrolle über das Fahrzeug und Un-fällen kommen kann.
59C-9-G0.book 2 ページ ２０１１年９月１２日　月曜日　午後４時２１分

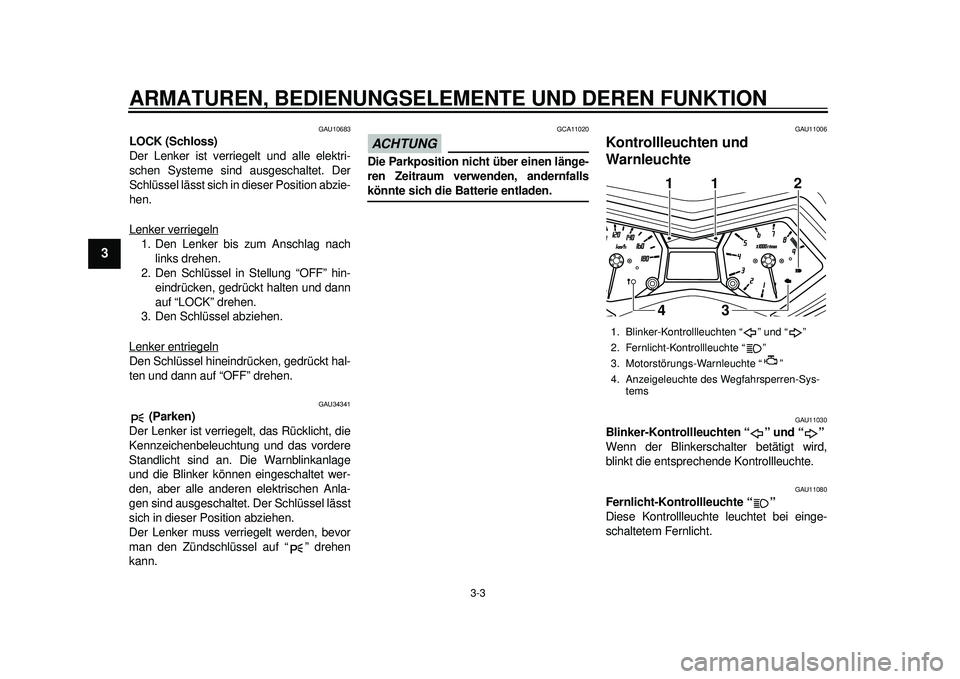

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-3
1
23
4
5
6
7
8
9
GAU10683
LOCK (Schloss)
Der Lenker ist verriegelt und alle elektri-
schen Systeme sind ausgeschaltet. Der
Schlüssel lässt sich in dieser Position abzie-
hen.
Lenker verriegeln1. Den Lenker bis zum Anschlag nachlinks drehen.
2. Den Schlüssel in Stellung “OFF” hin- eindrücken, gedrückt halten und dann
auf “LOCK” drehen.
3. Den Schlüssel abziehen.
Lenker entriegelnDen Schlüssel hineindrücken, gedrückt hal-
ten und dann auf “OFF” drehen.
GAU34341
(Parken)
Der Lenker ist verriegelt, das Rücklicht, die
Kennzeichenbeleuchtung und das vordere
Standlicht sind an. Die Warnblinkanlage
und die Blinker können eingeschaltet wer-
den, aber alle anderen elektrischen Anla-
gen sind ausgeschaltet. Der Schlüssel lässt
sich in dieser Position abziehen.
Der Lenker muss verrie gelt werden, bevor
man den Zündschlüssel auf “ ” drehen
kann.
ACHTUNG
GCA11020
Die Parkposition nicht über einen länge-
ren Zeitraum verwenden, andernfallskönnte sich die Batterie entladen.
GAU11006
Kontrollleuchten und
Warnleuchte
GAU11030
Blinker-Kontrollleuchten “ ” und “ ”
Wenn der Blinkerschalter betätigt wird,
blinkt die entsprechende Kontrollleuchte.
GAU11080
Fernlicht-Kontrollleuchte “ ”
Diese Kontrollleuchte leuchtet bei einge-
schaltetem Fernlicht.1. Blinker-Kontrollleuchten “ ” und “ ”
2. Fernlicht-Kontrollleuchte “ ”
3. Motorstörungs-Warnleuchte “ ”
4. Anzeigeleuchte des Wegfahrsperren-Sys-
tems
1
431
1
2
59C-9-G0.book 3 ページ ２０１１年９月１２日　月曜日　午後４時２１分

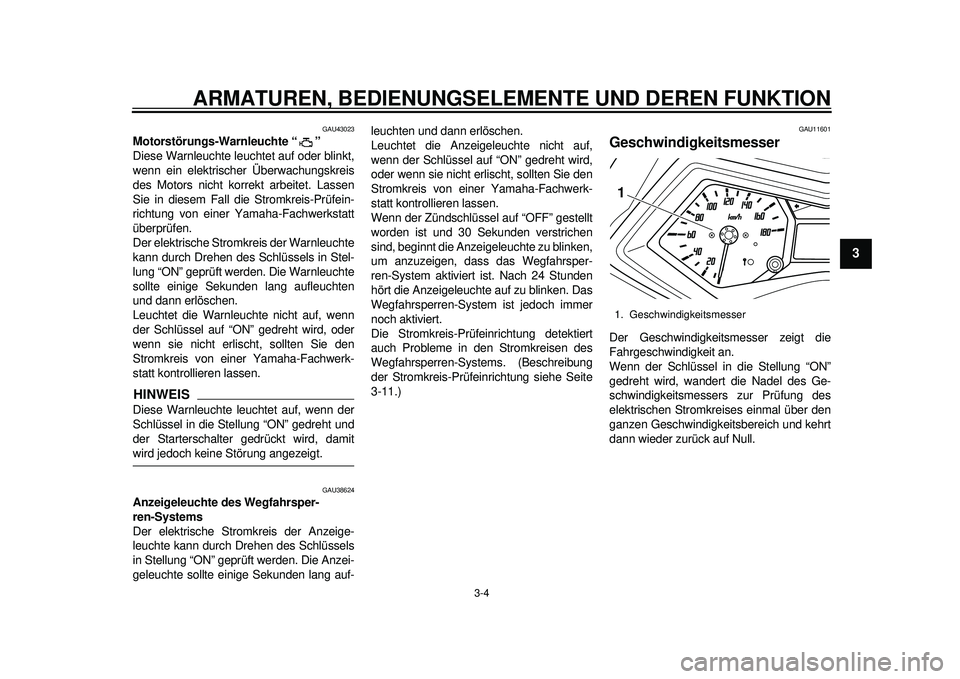

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-4
234
5
6
7
8
9
GAU43023
Motorstörungs-Warnleuchte “ ”
Diese Warnleuchte leuchtet auf oder blinkt,
wenn ein elektrischer Überwachungskreis
des Motors nicht korrekt arbeitet. Lassen
Sie in diesem Fall die Stromkreis-Prüfein-
richtung von einer Yamaha-Fachwerkstatt
überprüfen.
Der elektrische Stromkreis der Warnleuchte
kann durch Drehen des Schlüssels in Stel-
lung “ON” geprüft werden. Die Warnleuchte
sollte einige Sekunden lang aufleuchten
und dann erlöschen.
Leuchtet die Warnleuchte nicht auf, wenn
der Schlüssel auf “ON” gedreht wird, oder
wenn sie nicht erlischt, sollten Sie den
Stromkreis von einer Yamaha-Fachwerk-
statt kontrollieren lassen.HINWEISDiese Warnleuchte leuchtet auf, wenn der
Schlüssel in die Stellung “ON” gedreht und
der Starterschalter gedrückt wird, damitwird jedoch keine Störung angezeigt.
GAU38624
Anzeigeleuchte des Wegfahrsper-
ren-Systems
Der elektrische Stromkreis der Anzeige-
leuchte kann durch Drehen des Schlüssels
in Stellung “ON” geprüft werden. Die Anzei-
geleuchte sollte einige Sekunden lang auf- leuchten und dann erlöschen.
Leuchtet die Anzeigeleuchte nicht auf,
wenn der Schlüssel auf “ON” gedreht wird,
oder wenn sie nicht erlischt, sollten Sie den
Stromkreis von einer Yamaha-Fachwerk-
statt kontrollieren lassen.
Wenn der Zündschlüssel auf “OFF” gestellt
worden ist und 30 Sekunden verstrichen
sind, beginnt die Anzeigeleuchte zu blinken,
um anzuzeigen, dass das Wegfahrsper-
ren-System aktiviert ist. Nach 24 Stunden
hört die Anzeigeleuchte auf zu blinken. Das
Wegfahrsperren-System ist jedoch immer
noch aktiviert.
Die Stromkreis-Prüfe
inrichtung detektiert
auch Probleme in den Stromkreisen des
Wegfahrsperren-Systems. (Beschreibung
der Stromkreis-Prüfein richtung siehe Seite
3-11.)
GAU11601
Geschwindigkeitsmesser Der Geschwindigkeitsmesser zeigt die
Fahrgeschwindigkeit an.
Wenn der Schlüssel in die Stellung “ON”
gedreht wird, wandert die Nadel des Ge-
schwindigkeitsmessers zur Prüfung des
elektrischen Stromkreises einmal über den
ganzen Geschwindigkeitsbereich und kehrt
dann wieder zurück auf Null.1. Geschwindigkeitsmesser1
59C-9-G0.book 4 ページ ２０１１年９月１２日　月曜日　午後４時２１分

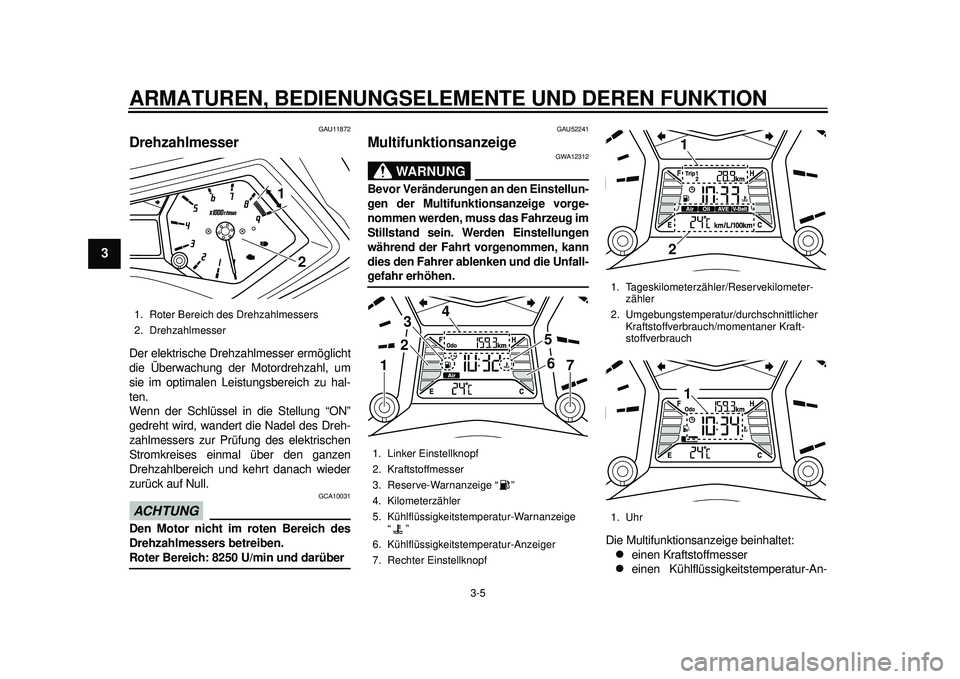

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-5
1
23
4
5
6
7
8
9
GAU11872
Drehzahlmesser Der elektrische Drehzahlmesser ermöglicht
die Überwachung der Motordrehzahl, um
sie im optimalen Leistungsbereich zu hal-
ten.
Wenn der Schlüssel in die Stellung “ON”
gedreht wird, wandert die Nadel des Dreh-
zahlmessers zur Prüfung des elektrischen
Stromkreises einmal über den ganzen
Drehzahlbereich und kehrt danach wieder
zurück auf Null.ACHTUNG
GCA10031
Den Motor nicht im roten Bereich des
Drehzahlmessers betreiben.Roter Bereich: 8250 U/min und darüber
GAU52241
Multifunktionsanzeige
WARNUNG
GWA12312
Bevor Veränderungen an den Einstellun-
gen der Multifunktionsanzeige vorge-
nommen werden, muss das Fahrzeug im
Stillstand sein. Werden Einstellungen
während der Fahrt vorgenommen, kann
dies den Fahrer ablenken und die Unfall-gefahr erhöhen.Die Multifunktionsanzeige beinhaltet:

einen Kraftstoffmesser

einen Kühlflüssigkeitstemperatur-An-
1. Roter Bereich des Drehzahlmessers
2. Drehzahlmesser
2
1
1. Linker Einstellknopf
2. Kraftstoffmesser
3. Reserve-Warnanzeige “ ”
4. Kilometerzähler
5. Kühlflüssigkeitstemperatur-Warnanzeige
“”
6. Kühlflüssigkeitstemperatur-Anzeiger
7. Rechter Einstellknopf
23
4
56
11
7
1. Tageskilometerzähl er/Reservekilometer-
zähler
2. Umgebungstemperatur/durchschnittlicher Kraftstoffverbrauch/momentaner Kraft-
stoffverbrauch
1. Uhr
211
59C-9-G0.book 5 ページ ２０１１年９月１２日　月曜日　午後４時２１分
