YAMAHA TMAX 2014 Manual de utilização (in Portuguese)

CUIDADOS E ARRUMAÇÃO DA SCOOTER
7-4
2
3
4
5
678
9
(se disponível) para evitar que o depó-
sito enferruje e que o combustível se
deteriore.
3. Execute os passos que se seguem para proteger os cilindros, os anéis do
pistão, etc. da corrosão.
a. Retire as tampas das velas de igni- ção e as velas.
b. Verta uma colher de chá de óleo do motor nas cavidades das velas
de ignição.
c. Coloque as tampas das velas de ignição nas respectivas velas, e
coloque as velas na cabeça de ci-
lindros de modo a que os eléctro-
dos fiquem ligados à terra. (Isto
limitará a produção de faíscas du-
rante o passo seguinte.)
d. Coloque várias vezes o motor em funcionamento, utilizando o motor
de arranque. (Esta acção revestirá
as paredes do cilindro com óleo.)
e. Retire as tampas das velas de igni-
ção e, de seguida, instale as velas
de ignição e as respectivas tam-
pas. AVISO! Para evitar danos
ou ferimentos provocados por
faíscas, certifique-se de que liga
os eléctrodos da vela de ignição
à terra enquanto liga o mo-
tor.
[PWA10952]
4. Lubrifique todos os cabos de controlo e pontos articulados de todas as ala-
vancas e pedais, assim como do des-
canso lateral/descanso central.
5. Verifique e, se necessário, corrija a
pressão de ar do pneu, e finalmente
levante a scooter de modo a que am-
bas as rodas fiquem fora do chão.
Como alternativa, rode um pouco as
rodas todos os meses para evitar que
os pneus se degradem num determi-
nado ponto.
6. Tape a saída do silencioso com um saco de plástico para evitar a entrada
de humidade.
7. Retire a bateria e carregue-a totalmen- te. Guarde-a num local fresco e seco e
carregue-a uma vez por mês. Não
guarde a bateria num local excessiva-
mente frio ou quente [menos de 0 C
(30 F) ou mais de 30 C (90 F)]. Para
obter mais informações relativamente
ao acondicionamento da bateria, con-
sulte a página 6-29.NOTAAntes de guardar a scooter, deverá fazer to-das as reparações necessárias.
59C-F8199-P2.book 4 ページ ２０１３年７月１日　月曜日　午前１１時１６分

8-1
1
2
3
4
5
6
78
9
ESPECIFICAÇÕES
PAU5091D
Dimensões:Comprimento total:2200 mm (86.6 in)
Largura total: 775 mm (30.5 in)
Altura total: 1420/1475 mm (55.9/58.1 in)
Altura do assento:
800 mm (31.5 in)
Distância entre os eixos: 1580 mm (62.2 in)
Distância mínima do chão: 125 mm (4.92 in)
Raio de viragem mínimo:
2800 mm (110.2 in)Peso:Massa em vazio:XP500 217 kg (478 lb)
XP500A 221 kg (487 lb)Motor:Tipo:Arrefecido por circulação de líquido a qua-
tro tempos, dois veios de excêntricos em
cada cabeça (DOHC)
Disposição do cilindro: 2 cilindros em linha
Cilindrada:
530 cm
3
Diâmetro  curso:
68.0  73.0 mm (2.68  2.87 in)
Relação de compressão: 10.90 : 1
Sistema de arranque:
Arrancador eléctrico Sistema de lubrificação:
Cárter seco
Óleo de motor:Marca recomendada:YAMALUBE
Tipo: SAE 10W-30 ou 10W-40
Grau recomendado do óleo de motor:
Tipo SG de Serviço API ou superior, norma
JASO MA
Quantidade de óleo de motor:
Sem substituição do cartucho do filtro de
óleo: 2.70 L (2.85 US qt, 2.38 Imp.qt)
Com substituição do cartucho do filtro de
óleo: 2.90 L (3.07 US qt, 2.55 Imp.qt)Sistema de refrigeração:Capacidade do reservatório de refrigerante
(até à marca de nível máximo):
0.27 L (0.29 US qt, 0.24 Imp.qt)
Capacidade do radiador (incluindo todas as
vias):
1.50 L (1.59 US qt, 1.32 Imp.qt)Filtro de ar:Elemento do filtro de ar:Elemento de papel revestido a óleoCombustível:Combustível recomendado:
Gasolina sem chumbo normal (Mistura de
gasolina com álcool (E10) aceitável)
Capacidade do depósito de combustível:
15.0 L (3.96 US gal, 3.30 Imp.gal) Volume da reserva de combustível:
3.0 L (0.79 US gal, 0.66 Imp.gal)
Injecção de combustível:Corpo do acelerador:Marca da identificação:
59C1 00Vela(s) de ignição:Fabricante/modelo:NGK/CR7E
Distância do eléctrodo da vela de ignição:
0.7–0.8 mm (0.028–0.031 in)Embraiagem:Tipo de embraiagem:Em óleo, multi-disco automáticaTransmissão:Relação primária de redução:1.000
Transmissão final: Correia
Relação secundária de redução:
6.034 (52/32 x 36/22 x 59/26)
Tipo de transmissão: Automática com correia em VQuadro:Tipo de quadro:
Diamond
Ângulo de avanço: 25.00 grau
Cauda: 92 mm (3.6 in)Pneu dianteiro:Tipo:Sem câmara de ar
59C-F8199-P2.book 1 ページ ２０１３年７月１日　月曜日　午前１１時１６分

ESPECIFICAÇÕES
8-2
2
3
4
5
6
789
Dimensão:120/70R15 M/C 56H
Fabricante/modelo:
DUNLOP/GPR-100F
Fabricante/modelo: BRIDGESTONE/BT011FPneu traseiro:Tipo:
Sem câmara de ar
Dimensão: 160/60R15 M/C 67H
Fabricante/modelo: DUNLOP/GPR-100L
Fabricante/modelo:
BRIDGESTONE/BT012RCarga:Carga máxima:XP500 198 kg (437 lb)
XP500A 194 kg (428 lb)
* (Peso total com condutor, passageiro, car-
ga e acessórios)Pressão de ar do pneu (medida com
pneus frios):Condição de carga:0–90 kg (0–198 lb)
Dianteiro:225 kPa (2.25 kgf/cm
2, 33 psi)
Traseiro: 250 kPa (2.50 kgf/cm2, 36 psi)
Condição de carga:
XP500 90–198 kg (198–437 lb)
XP500A 90–194 kg (198–428 lb)
Dianteiro:225 kPa (2.25 kgf/cm2, 33 psi) Traseiro:
280 kPa (2.80 kgf/cm
2, 41 psi)
Roda dianteira:Tipo de roda: Roda de liga
Dimensão do aro: 15M/C x MT3.50Roda traseira:Tipo de roda:Roda de liga
Dimensão do aro: 15M/C x MT5.00Travão dianteiro:Tipo:Travão de disco duplo
Operação: Accionamento com a mão direita
Líquido recomendado:
DOT 4Travão traseiro:Tipo:Travão de disco
Operação:
Accionamento com a mão esquerda
Líquido recomendado: DOT 4Suspensão dianteira:Tipo:
Forquilha telescópica
Tipo de mola/amortecedor: Amortecedor a óleo/mola helicoidal
Curso da roda: 120.0 mm (4.72 in)
Suspensão traseira:Tipo:Braço oscilante
Tipo de mola/amortecedor: Amortecedor a óleo de gás/mola helicoidal
Curso da roda: 116.0 mm (4.57 in)Sistema eléctrico:Sistema de ignição:Ignição por bobina transistorizada
Sistema de carregamento: Magneto de C.A.Bateria:Modelo:YTZ12S
Voltagem, capacidade: 12 V, 11.0 AhFarol dianteiro:Tipo de lâmpada:Lâmpada de halogénioVoltagem, consumo em watts  quanti-
dade das lâmpadas:Farol dianteiro:
12 V, 55.0 W  2
Luz do travão/farolim traseiro: LED
Sinal de mudança de direcção dianteiro:
12 V, 21.0 W  2
Sinal de mudança de direcção traseiro: 12 V, 21.0 W  2
Mínimos: 12 V, 5.0 W  1
Luz da chapa de matrícula:
12 V, 5.0 W  1
59C-F8199-P2.book 2 ページ ２０１３年７月１日　月曜日　午前１１時１６分

ESPECIFICAÇÕES
8-3
1
2
3
4
5
6
78
9
Iluminação do contador:LED
Indicador luminoso de máximos:
LED
Indicador luminoso de mudança de direcção: LED
Luz de advertência de problema no motor: LED
Luz de advertência do ABS:
XP500A LED
Indicador luminoso do sistema imobilizador: LEDFusíveis:Fusível principal:
40.0 A
Fusível do farol dianteiro: 20.0 A
Fusível do sistem a de sinalização:
15.0 A
Fusível da ignição:
7.5 A
Fusível da luz de estacionamento: 10.0 A
Fusível da ventoinha do radiador: 15.0 A
Fusível do sistema de injecção:
7.5 A
Fusível da unidade de controlo ABS: XP500A 5.0 A
Fusível motor ABS: XP500A 30.0 A
Fusível de solenóide ABS:
XP500A 20.0 A Fusível de reserva:
7.5 A
59C-F8199-P2.book 3 ページ ２０１３年７月１日　月曜日　午前１１時１６分

9-1
2
3
4
5
6
7
89
INFORMAÇÕES PARA O CONSUMIDOR
PAU48613
Números de identificaçãoRegiste o número de identificação do veícu-
lo e a informação da etiqueta do modelo
nos espaços fornecidos a seguir, para que
sirvam de auxiliares sempre que encomen-
dar peças sobresselent es a um concessio-
nário Yamaha ou para referência, caso o
veículo seja roubado.
NÚMERO DE IDENTIFICAÇÃO DO
VEÍCULO:
INFORMAÇÃO DA ETIQUETA DO
MODELO:
PAU26411

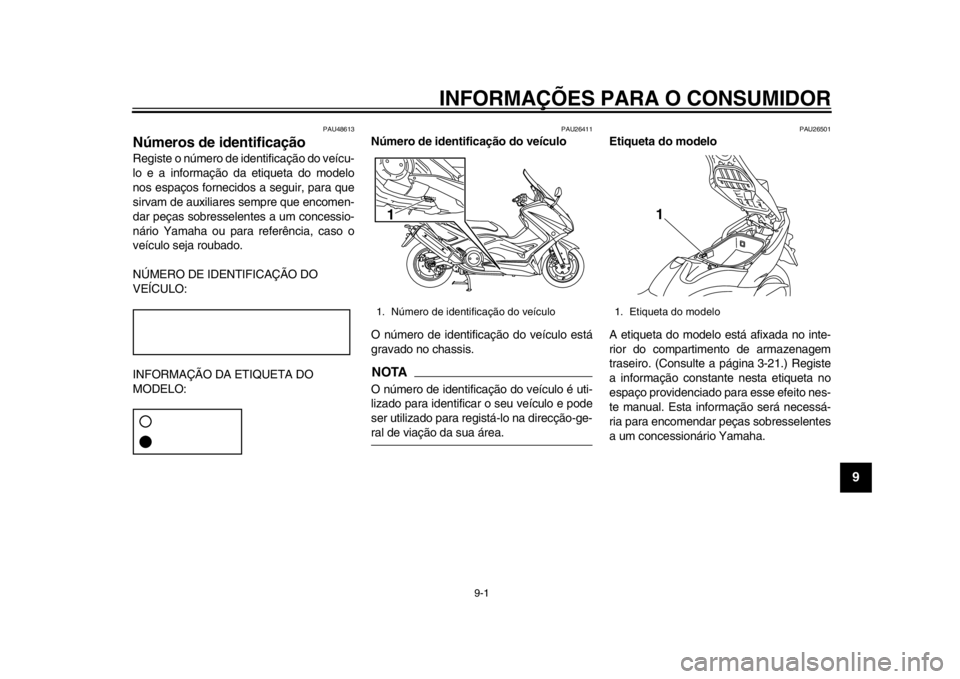

Número de identificação do veículo
O número de identificação do veículo está
gravado no chassis.NOTAO número de identificação do veículo é uti-
lizado para identificar o seu veículo e pode
ser utilizado para registá-lo na direcção-ge-ral de viação da sua área.
PAU26501
Etiqueta do modelo
A etiqueta do modelo está afixada no inte-
rior do compartimento de armazenagem
traseiro. (Consulte a página 3-21.) Registe
a informação constante nesta etiqueta no
espaço providenciado para esse efeito nes-
te manual. Esta informação será necessá-
ria para encomendar peças sobresselentes
a um concessionário Yamaha.
1. Número de identificação do veículo1
1. Etiqueta do modelo
1
59C-F8199-P2.book 1 ページ ２０１３年７月１日　月曜日　午前１１時１６分

ÍNDICE REMISSIVOAABS (para modelos com sistema ABS) ...3-15
Aceleração e desaceleração......................5-3
Alavanca de bloqueio do travão traseiro...................................................3-15
Alavanca do travão, dianteiro ..................3-13
Alavanca do travão, traseiro ....................3-14
Alavancas dos travões, lubrificação.........6-26
Amortecedor ............................................3-25
Armazenagem............................................7-3
Arranque ....................................................5-2
Assento ....................................................3-19BBateria......................................................6-29
Bloqueio do travão trasei ro, verificação ...6-22CCabo de bloqueio do travão traseiro,
ajuste .....................................................6-21
Cabos, verificação e lubrificação .............6-25
Colocação do motor em funcionamento ....5-1
Combustível .............................................3-17
Compartimentos de armazenagem..........3-21
Consumo de combustível, sugestões para a redução ........................................5-4
Conversor catalítico .................................3-19
Cor mate, cuidado......................................7-1
Cuidados ....................................................7-1DDescanso central e descanso lateral, verificação e lubrificação .......................6-27
Descanso lateral ......................................3-26
Detecção e resolução de problemas .......6-36
Direcção, verificação................................6-28
EElemento do filtro de ar, substituição ...... 6-16
Especificações........................................... 8-1
Espelhos retrovisores .............................. 3-25
Estacionamento ......................................... 5-5
Etiqueta do modelo.................................... 9-1FFolga da alavanca dos travões dianteiro e traseiro, verificação ............. 6-21
Folga da correia de transmissão ............. 6-25
Folga das válvulas ................................... 6-18
Folga do punho do acelerador, verificação ............................................. 6-17
Forquilha dianteira, verificação................ 6-27
Fusíveis, substituição .............................. 6-30IIndicadores luminosos de mudança de direcção.............................................. 3-3
Indicadores luminosos e luzes de advertência.............................................. 3-3
Indicador luminoso de máximos ................ 3-3
Indicador luminoso do sistema
imobilizador ............................................. 3-4
Informações relativa s à segurança............ 1-1
Interruptor da buzina ............................... 3-13
Interruptor de arranque............................ 3-13
Interruptor de farol alto/baixo................... 3-12
Interruptor de paragem do motor............. 3-13
Interruptor de perigo ................................ 3-13
Interruptor de ultrapassagem .................. 3-12
Interruptor do sinal de mudança de direcção................................................. 3-12
Interruptores do guiador .......................... 3-12 Interruptor principal/bloqueio da
direcção .................................................. 3-2
JJogo de ferramentas ................................. 6-2LLâmpada da luz da chapa de matrícula, substituição ........................................... 6-35
Lâmpada de mínimos, substituição......... 6-35
Lâmpada do farol dianteiro, substituição ........................................... 6-32
Lâmpada do sinal de mudança de direcção (dianteiro), substituição .......... 6-34
Líquido dos travões , mudança ................ 6-25
Localizações das peças ............................ 2-1
Luz de advertência de problema no motor....................................................... 3-3
Luz de advertência do ABS (para modelos com sistema ABS) .......... 3-3
Luz do travão/farolim traseiro.................. 6-33MManutenção e lubrificação, periódica........ 6-4
Manutenção, sistema de controlo
das emissões .......................................... 6-3NNível de líquido dos travões, verificação............................................. 6-23
Número de identificação do veículo .......... 9-1
Números de identificação.......................... 9-1OÓleo do motor e cartucho do filtro de óleo ....................................................... 6-11PPainéis, remoção e instalação .................. 6-8
Pára-vento............................................... 3-23
59C-F8199-P2.book 2 ページ ２０１３年７月１日　月曜日　午前１１時１６分

ÍNDICE REMISSIVO
Pastilhas do travão da frente e de trás, verificação ............................................. 6-23
Pneus ...................................................... 6-18
Punho e cabo do acelerador,
verificação e lubrificação ....................... 6-26RRecomendações para uma condução segura ..................................................... 1-5
Recosto do condutor, ajuste .................... 3-20
Refrigerante ............................................. 6-14
Rodagem do motor .................................... 5-4
Rodas ...................................................... 6-20
Rolamentos de roda, verificação ............. 6-28SSistema de corte do circuito de ignição ... 3-26
Sistema imobilizador ................................. 3-1
Suporte de capacete ............................... 3-21TTabelas de detecção e resolução de problemas......................................... 6-37
Tampa do depósito de combustível......... 3-16
Taquímetro ................................................ 3-5
Travagem .................................................. 5-3VVelas de ignição, verificação ................... 6-10
Velocidade de ralenti do motor ................ 6-17
Velocímetro ............................................... 3-4
Visor multifuncional ................................... 3-5
59C-F8199-P2.book 3 ページ ２０１３年７月１日　月曜日　午前１１時１６分

59C-F8199-P2.book 4 ページ ２０１３年７月１日　月曜日　午前１１時１６分

59C-F8199-P2_Hyoshi.indd 32013/07/04 9:10:30

Manual original
PR\fNTE\b \fN THE NETHERLAN\bS2013.07
59C-F8199-P2_Hyoshi.indd 42013/07/04 9:10:32
