MANUTENÇÃO PERIÓDICA E AJUSTES
6-2
2
3
4
567
8
9
PAU17392

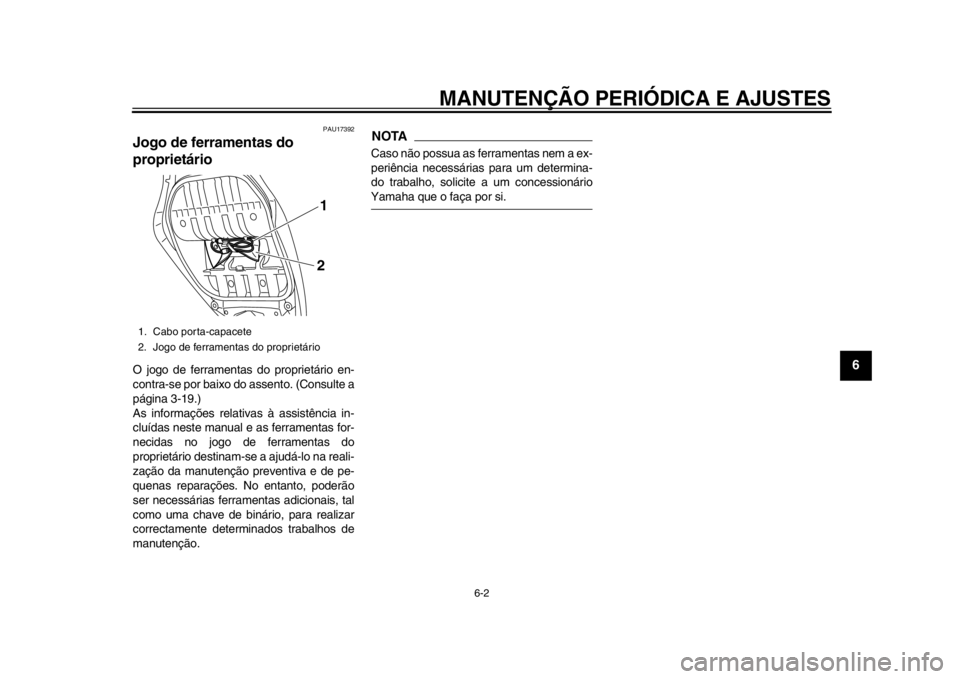

Jogo de ferramentas do
proprietárioO jogo de ferramentas do proprietário en-
contra-se por baixo do assento. (Consulte a
página 3-19.)
As informações relativas à assistência in-
cluídas neste manual e as ferramentas for-
necidas no jogo de ferramentas do
proprietário destinam-se a ajudá-lo na reali-
zação da manutenção preventiva e de pe-
quenas reparações. No entanto, poderão
ser necessárias ferramentas adicionais, tal
como uma chave de binário, para realizar
correctamente determinados trabalhos de
manutenção.
NOTACaso não possua as fe rramentas nem a ex-
periência necessárias para um determina-
do trabalho, solicite a um concessionárioYamaha que o faça por si.
1. Cabo porta-capacete
2. Jogo de ferramentas do proprietário
12
59C-F8199-P2.book 2 ページ ２０１３年７月１日 月曜日 午前１１時１６分
Page 52 of 100
MANUTENÇÃO PERIÓDICA E AJUSTES
6-3
1
2
3
4
56
7
8
9
PAU46862
NOTA
As verificações anuais deverão ser efectuadas todos os anos, excepto se for efectuada uma manutenção com base nos
quilómetros percorridos, ou no caso do Reino Unido, se for efectuada uma manutenção com base nas milhas percorridas.
A partir dos 50000 km (30000 mi), repita os intervalos de manutenção, começando a partir dos 10000 km (6000 mi).
Os itens marcados com um asterisco devem ser efectuados por um concessionário Yamaha na medida em que são necessáriasferramentas especiais, dados e capacidades técnicas.
PAU46911
Tabela de manutenção periódica para o sistema de controlo das emissõesN.º ITEM TRABALHO DE VERIFICAÇÃO
OU MANUTENÇÃO LEITURA DO CONTA-QUILÓMETROS
VERIFICAÇÃO
ANUAL
1000 km (600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 *Tubo de
combustível Verifique se os tubos de
combustível apresentam fendas
ou danos.
2 *Velas de ignição Verifique o estado.
Limpe e corrija a distância.
Substitua.
3 *Válvulas Verifique a folga das válvulas.
Cada 40000 km (24000 mi)
4 *Injecção de
combustível Ajuste a velocidade de ralenti do
motor e a sincronização.
59C-F8199-P2.book 3 ページ ２０１３年７月１日 月曜日 午前１１時１６分
Page 53 of 100
MANUTENÇÃO PERIÓDICA E AJUSTES
6-4
2
3
4
567
8
9
PAU1770G
Tabela de lubrificação e manutenção geralN.º ITEMTRABALHO DE VERIFICAÇÃO
OU MANUTENÇÃO LEITURA DO CONTA-QUILÓMETROS
VERIFICAÇÃO
ANUAL
1000 km (600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 Elemento do filtro
de ar Substitua.
2 *Elementos de filtro
de ar da caixa da
correia em V
Substitua.
3 *Travão dianteiro Verifique o funcionamento, o nível
de líquido e se existem fugas de
líquidos no veículo.
Substitua as pastilhas do travão. Sempre que estiverem gastas até ao limite
4 *Travão traseiro Verifique o funcionamento, o nível
de líquido e se existem fugas de
líquidos no veículo.
Substitua as pastilhas do travão. Sempre que estiverem gastas até ao limite
5 *Tubos dos travões Verifique se apresentam fendas
ou danos.
Verifique se o direccionamento e a articulação estão correctos.
Substitua. Cada 4 anos
6 *Líquido dos travões Substitua. Cada 2 anos
7 Cabo de bloqueio
do travão traseiro Verifique o comprimento do cabo.
Se necessário, ajuste-o.
4000 km (2400 mi) após os primeiros 1000 km (600 mi) e, depois
disso, a cada 5000 km (3000 mi)
8 *Bloqueio do travão
traseiro Verifique o funcionamento.
Verifique a protecção de
borracha.
Verifique o indicador de desgaste.
Se necessário, ajuste-o.
9 *Rodas Verifique se apresentam desgaste
ou danos.
59C-F8199-P2.book 4 ページ ２０１３年７月１日 月曜日 午前１１時１６分
Page 54 of 100
MANUTENÇÃO PERIÓDICA E AJUSTES
6-5
1
2
3
4
56
7
8
9
10*Pneus Verifique a profundidade da face
de rolamento e se existem danos.
Se necessário, substitua-os.
Verifique a pressão do ar.
Se necessário, corrija.
11 *Rolamentos de roda Verifique se os rolamentos estão
soltos ou se apresentam danos.
12 *Correia de
transmissão Verifique o estado da correia.
Substitua-a se estiver danificada.
Verifique a tensão da correia.
Se necessário, ajuste-a.
A cada 10000 km (6000 mi) até aos 40000 km (24000 mi) e,
posteriormente, a cada 5000 km (3000 mi)
13 *Ta m b o r m o t o r e
eixo motor Lubrifique.
14 *Rolamentos da
direcção Verifique a folga dos rolamentos e
se a direcção está dura.
Lubrifique com massa de lubrificação de sabão de lítio. Cada 20000 km (12000 mi)
15 *Fixadores do
chassis Certifique-se de que todas as
porcas, cavilhas e parafusos
estão devidamente alinhados.
16 Eixo de pivô da
alavanca do travão
dianteiro Lubrifique com graxa de silicone.
17 Eixo de pivô da
alavanca do travão
traseiro Lubrifique com graxa de silicone.
18 Descanso lateral,
descanso central Verifique o funcionamento.
Lubrifique com massa de
lubrificação de sabão de lítio.
19 *Interruptor do
descanso lateral Verifique o funcionamento.
N.º ITEM
TRABALHO DE VERIFICAÇÃO
OU MANUTENÇÃO LEITURA DO CONTA-QUILÓMETROS
VERIFICAÇÃO
ANUAL
1000 km (600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
59C-F8199-P2.book 5 ページ ２０１３年７月１日 月曜日 午前１１時１６分
Page 55 of 100
MANUTENÇÃO PERIÓDICA E AJUSTES
6-6
2
3
4
567
8
9
20*Forquilha dianteira Verifique o funcionamento e se
apresenta fuga de óleo.
21 *Amortecedor de
choques Verifique o funcionamento e se o
amortecedor tem fuga de óleo.
22 Óleo do motor Mude. (Consulte as páginas 3-8 e
6-11.)
Quando o indicador de mudança de óleo ficar intermitente
Verifique o nível do óleo e se o veículo apresenta fugas de óleo. Cada 5000 km (3000 mi)
23 Cartucho do filtro
de óleo do motor Substitua.
24 *Sistema de
refrigeração Verifique o nível de refrigerante e
se o veículo apresenta fuga de
refrigerante.
Substitua o refrigerante. Cada 3 anos
25 *Correia em V Substitua. Quando o indicador de substituição da correia em V piscar [a cada 20000 km
(12500 mi)]
26 *Interruptores dos
travões dianteiro e
traseiro Verifique o funcionamento.
27 Peças de
movimento e cabos Lubrifique.
28 *Punho do
acelerador Verifique o funcionamento.
Verifique a folga do punho do
acelerador e ajuste se
necessário.
Lubrifique o cabo e o compartimento do punho.
29 *Luzes, sinais e
interruptores Verifique o funcionamento.
Ajuste o feixe do farol dianteiro.
N.º ITEM
TRABALHO DE VERIFICAÇÃO
OU MANUTENÇÃO LEITURA DO CONTA-QUILÓMETROS
VERIFICAÇÃO
ANUAL
1000 km (600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
59C-F8199-P2.book 6 ページ ２０１３年７月１日 月曜日 午前１１時１６分
Page 56 of 100
MANUTENÇÃO PERIÓDICA E AJUSTES
6-7
1
2
3
4
56
7
8
9
PAU38263
NOTA
Filtro de ar do motor e filtros de ar da correia em V
O filtro de ar do motor deste modelo está equipado com um elemento de papel descartável revestido a óleo, que não deve ser
limpo com ar comprimido para evitar danos.
O elemento do filtro de ar do motor tem de ser substituído e os elementos dos filtros de ar da correia em V têm de ser verificados
com maior frequência durante a condução em zonas invulgarmente húmidas ou poeirentas.
Assistência do travão hidráulico
Depois de desmontar os cilindros mestres e as pinças dos travões, mude sempre o líquido. Verifique regularmente os níveis do
líquido dos travões e encha os reservatórios conforme necessário.
Substitua os componentes internos dos cilindros mestres e pinças do travão, e mude o líquido dos travões de dois em dois anos. Substitua os tubos dos travões de quatro em quatro anos e caso apresentem fendas ou estejam danificados.
59C-F8199-P2.book 7 ページ ２０１３年７月１日 月曜日 午前１１時１６分
Page 57 of 100
MANUTENÇÃO PERIÓDICA E AJUSTES
6-8
2
3
4
567
8
9
PAU18772
Remoção e instalação dos
painéisOs painéis ilustrados têm de ser retirados
para se efectuarem alguns dos trabalhos de
manutenção descritos neste capítulo. Con-
sulte esta secção sempre que precisar de
retirar e instalar um painel.
PAU52012
Painel A

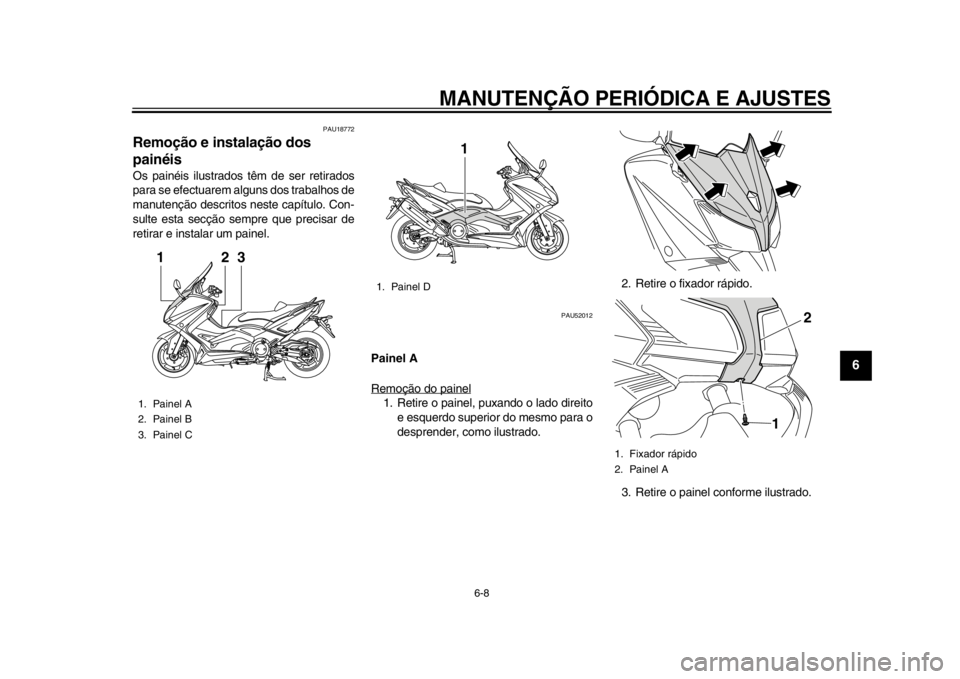

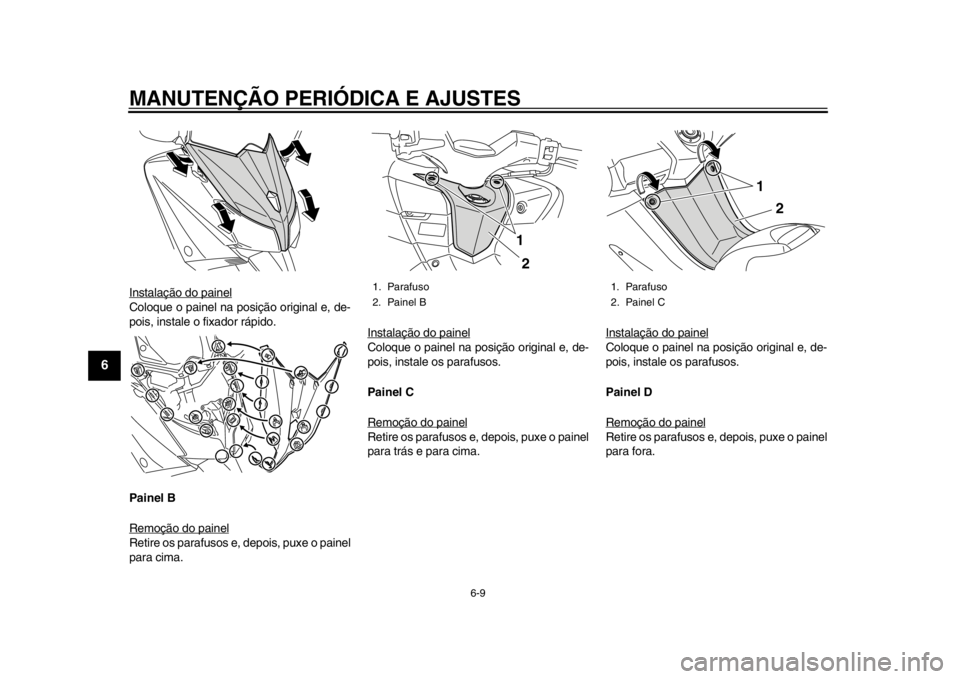

Remoção do painel1. Retire o painel, puxando o lado direito e esquerdo superior do mesmo para o
desprender, como ilustrado. 2. Retire o fixador rápido.
3. Retire o painel conforme ilustrado.
1. Painel A
2. Painel B
3. Painel C
23
1
1. Painel D
1
1. Fixador rápido
2. Painel A
1
2
59C-F8199-P2.book 8 ページ ２０１３年７月１日 月曜日 午前１１時１６分
Page 58 of 100
MANUTENÇÃO PERIÓDICA E AJUSTES
6-9
1
2
3
4
56
7
8
9
Instalação do painelColoque o painel na posição original e, de-
pois, instale o fixador rápido.
Painel B
Remoção do painelRetire os parafusos e, depois, puxe o painel
para cima.Instalação do painel
Coloque o painel na posição original e, de-
pois, instale os parafusos.
Painel C
Remoção do painelRetire os parafusos e, depois, puxe o painel
para trás e para cima.
Instalação do painel
Coloque o painel na posição original e, de-
pois, instale os parafusos.
Painel D
Remoção do painelRetire os parafusos
e, depois, puxe o painel
para fora.
1. Parafuso
2. Painel B
21
1. Parafuso
2. Painel C
2
1
59C-F8199-P2.book 9 ページ ２０１３年７月１日 月曜日 午前１１時１６分
Page 59 of 100
MANUTENÇÃO PERIÓDICA E AJUSTES
6-10
2
3
4
567
8
9
Instalação do painelColoque o painel na posição original e, de-
pois, instale os parafusos.
PAU19643
Verificação das velas de igniçãoAs velas de ignição são componentes im-
portantes do motor que devem ser verifica-
dos periodicamente, preferivelmente por
um concessionário Yamaha. Uma vez que
o calor e os resíduos provocam a erosão
lenta da vela de ignição, estes devem ser
removidos e verificados em conformidade
com a tabela de lubrificação e manutenção
periódica. Para além disso, o estado das
velas de ignição pode revelar o estado do
motor.
O isolador de porcelana à volta do eléctrodo
central de cada vela de ignição deve apre-
sentar uma cor acastanhada entre média a
leve (a cor ideal quando o veículo é condu-
zido normalmente), e todas as velas de ig-
nição instaladas no motor devem
apresentar a mesma cor. Se qualquer uma
das velas apresentar uma cor claramente
diferente, o motor poderá estar a funcionar
de modo inapropriado. Não tente diagnosti-
car por si mesmo este tipo de problemas.
Em vez disso, solicite a um concessionário
Yamaha que verifique o veículo.
Se a vela de ignição mostrar sinais de ero-
são do eléctrodo e excesso de carbono ou
outros resíduos, deve rá ser substituída. Antes de instalar uma vela de ignição, de-
verá medir a distância do eléctrodo da vela
de ignição com um indicador de espessura
do fio e, se necessário, esta deverá ser
ajustada em conformidade com a especifi-
cação.
Limpe a superfície da anilha da vela de ig-
nição e a superfície correspondente, e de-
pois limpe quaisquer impurezas existentes
nas roscas da vela.

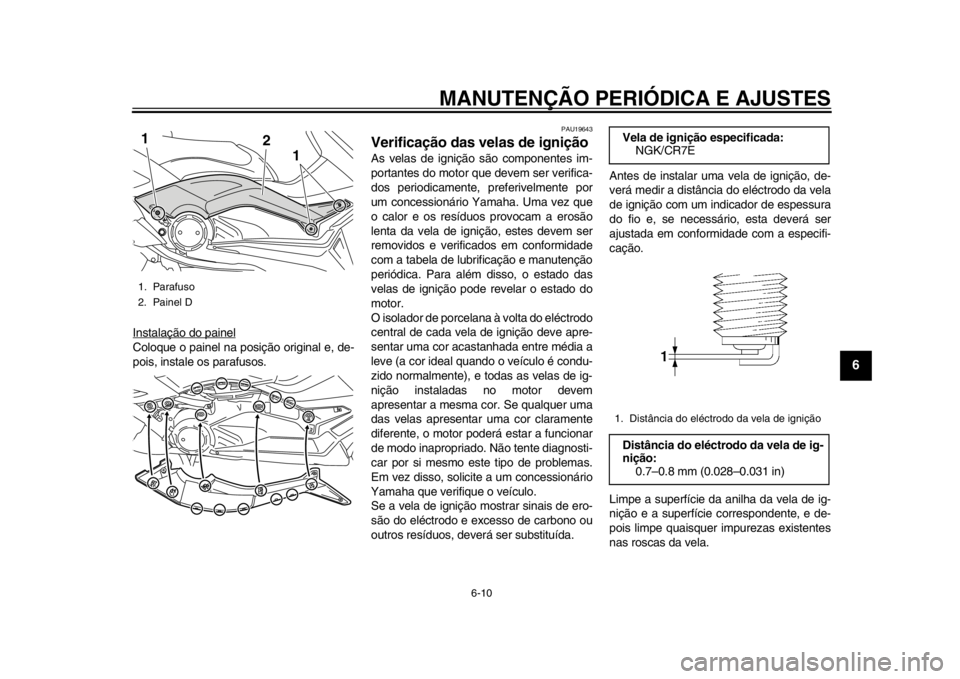

1. Parafuso
2. Painel D
1
2
1
Vela de ignição especificada:
NGK/CR7E1. Distância do eléctrodo da vela de igniçãoDistância do eléctrodo da vela de ig-
nição:0.7–0.8 mm (0.028–0.031 in)
59C-F8199-P2.book 10 ページ ２０１３年７月１日 月曜日 午前１１時１６分
Page 60 of 100
MANUTENÇÃO PERIÓDICA E AJUSTES
6-11
1
2
3
4
56
7
8
9
NOTASe não houver uma chave de binário dispo-
nível quando instalar uma vela de ignição,
uma boa estimativa do momento de aperto
correcto é 1/4–1/2 volta além do aperto ma-
nual. No entanto, a vela de ignição deverá
ser apertada com o momento de aperto es-pecificado logo que possível.
PAU1985D

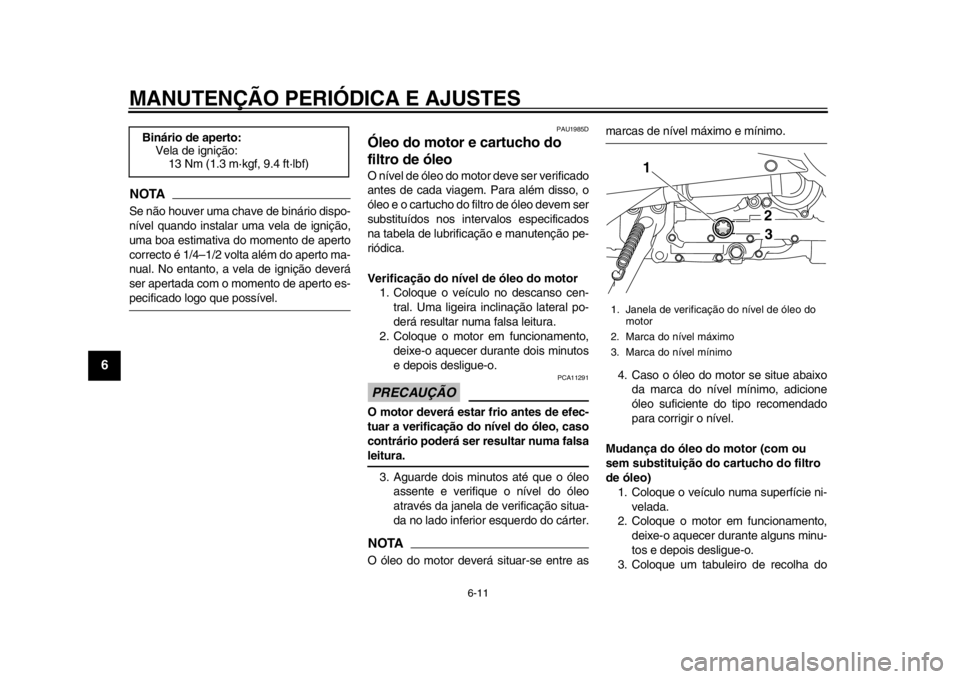

Óleo do motor e cartucho do
filtro de óleoO nível de óleo do motor deve ser verificado
antes de cada viagem. Para além disso, o
óleo e o cartucho do filtro de óleo devem ser
substituídos nos intervalos especificados
na tabela de lubrificação e manutenção pe-
riódica.
Verificação do nível de óleo do motor 1. Coloque o veículo no descanso cen- tral. Uma ligeira inclinação lateral po-
derá resultar numa falsa leitura.
2. Coloque o motor em funcionamento, deixe-o aquecer durante dois minutos
e depois desligue-o.PRECAUÇÃO
PCA11291
O motor deverá estar frio antes de efec-
tuar a verificação do nível do óleo, caso
contrário poderá ser resultar numa falsaleitura.
3. Aguarde dois minutos até que o óleo assente e verifique o nível do óleo
através da janela de verificação situa-
da no lado inferior esquerdo do cárter.NOTAO óleo do motor deverá situar-se entre as
marcas de nível máximo e mínimo.
4. Caso o óleo do motor se situe abaixo da marca do nível mínimo, adicione
óleo suficiente do tipo recomendado
para corrigir o nível.
Mudança do óleo do motor (com ou
sem substituição do cartucho do filtro
de óleo) 1. Coloque o veículo numa superfície ni-
velada.
2. Coloque o motor em funcionamento, deixe-o aquecer durante alguns minu-
tos e depois desligue-o.
3. Coloque um tabuleiro de recolha do
Binário de aperto:
Vela de ignição:13 Nm (1.3 m·kgf, 9.4 ft·lbf)1. Janela de verificação do nível de óleo do
motor
2. Marca do nível máximo
3. Marca do nível mínimo
1
23
59C-F8199-P2.book 11 ページ ２０１３年７月１日 月曜日 午前１１時１６分
