YAMAHA TMAX 2014 Manual de utilização (in Portuguese)

MANUTENÇÃO PERIÓDICA E AJUSTES
6-22
2
3
4
567
8
9
recção (a). Para reduzir o comprimento do
cabo de bloqueio do travão traseiro, rode a
porca ajustadora na direcção (b). AVISO!
Se não puder ser obtido o ajuste apro-
priado da forma descrita, solicite a um
concessionário Yamaha que faça este
ajuste.
[PWA16151]
Verifique se o bloqueio do travão traseiro é
libertado e depois verifique se a roda trasei-
ra pode rodar suavemente.
PAU52292
Verificação do bloqueio do
travão traseiroO bloqueio do travão traseiro tem de ser ve-
rificado nos intervalos especificados na ta-
bela de lubrificação e manutenção
periódica. 1. Ajuste o cabo de bloqueio do travão traseiro.
2. Aplique o bloqueio do travão traseiro e, depois, empurrando o veículo para
a frente acciona o mecanismo de blo-
queio do travão traseiro.
3. A pinça de bloqueio do travão traseiro possui um indicador de desgaste, o
que lhe permite verificar o estado das
pastilhas de bloqueio do travão trasei-
ro. Para verificar as pastilhas de blo-
queio do travão traseiro, verifique a
posição do indicador enquanto aplica
a alavanca de bloqueio do travão tra-
seiro. Se o indicador tiver passado a
ranhura do indicador de desgaste, so-
licite a um conces sionário Yamaha
que verifique o bloqueio do travão tra-
seiro.
4. Certifique-se de que a protecção de borracha não tem rasgos ou fendas.

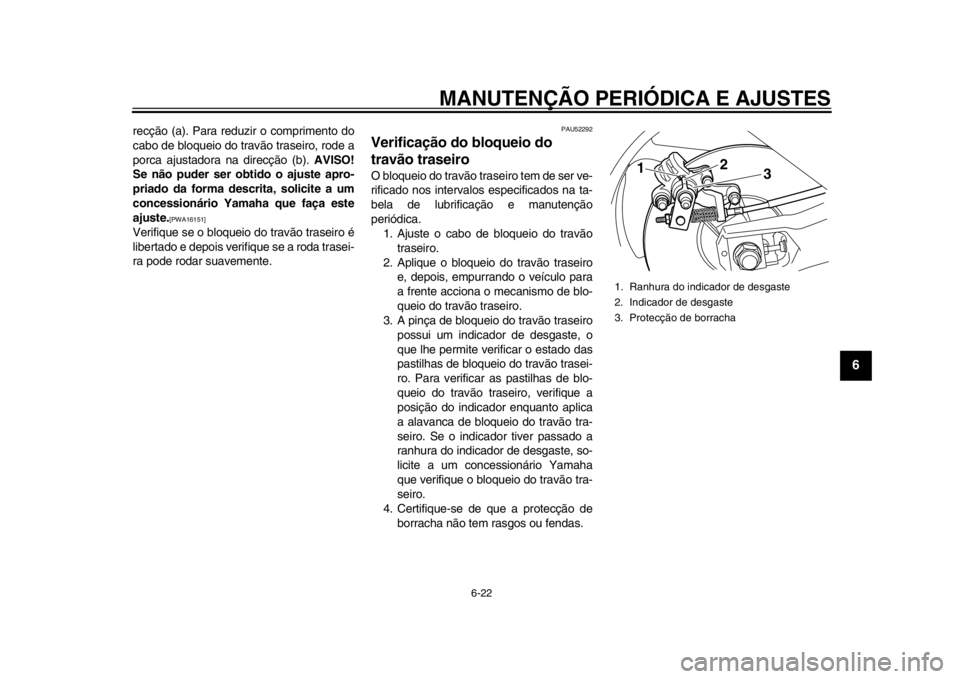

1. Ranhura do indicador de desgaste
2. Indicador de desgaste
3. Protecção de borracha
1 2
3
59C-F8199-P2.book 22 ページ ２０１３年７月１日　月曜日　午前１１時１６分

MANUTENÇÃO PERIÓDICA E AJUSTES
6-23
1
2
3
4
56
7
8
9
PAU22312

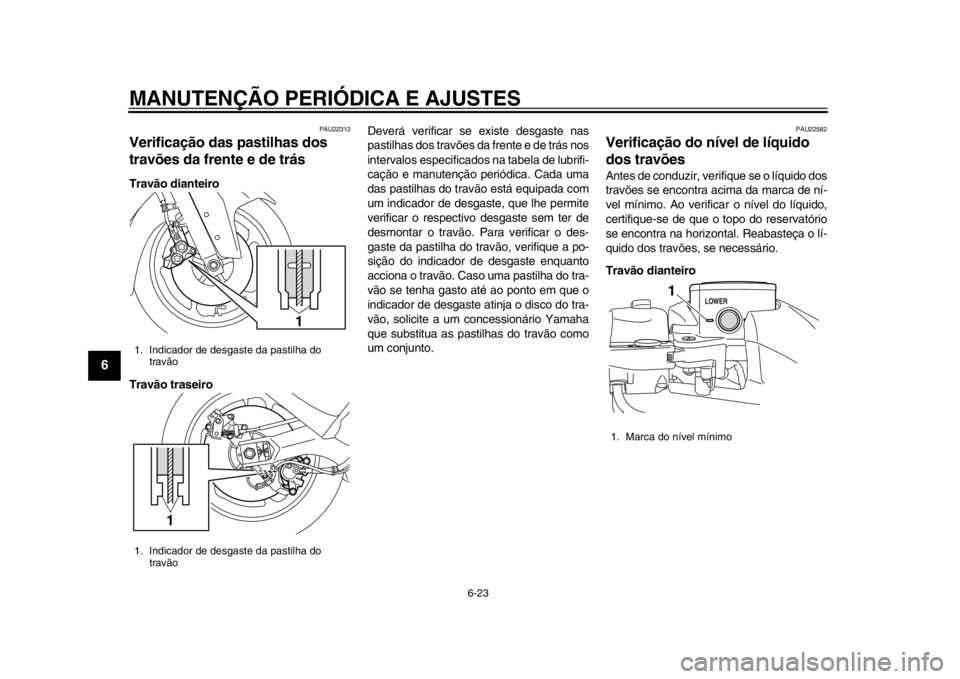

Verificação das pastilhas dos
travões da frente e de trásTravão dianteiro
Travão traseiroDeverá verificar se existe desgaste nas
pastilhas dos travões da frente e de trás nos
intervalos especificados na tabela de lubrifi-
cação e manutenção periódica. Cada uma
das pastilhas do travão está equipada com
um indicador de desgaste, que lhe permite
verificar o respectivo desgaste sem ter de
desmontar o travão. Pa
ra verificar o des-
gaste da pastilha do travão, verifique a po-
sição do indicador de desgaste enquanto
acciona o travão. Caso uma pastilha do tra-
vão se tenha gasto até ao ponto em que o
indicador de desgaste atinja o disco do tra-
vão, solicite a um concessionário Yamaha
que substitua as past ilhas do travão como
um conjunto.
PAU22582
Verificação do nível de líquido
dos travõesAntes de conduzir, verifique se o líquido dos
travões se encontra acima da marca de ní-
vel mínimo. Ao verificar o nível do líquido,
certifique-se de que o topo do reservatório
se encontra na horizontal. Reabasteça o lí-
quido dos travões, se necessário.
Travão dianteiro
1. Indicador de desgaste da pastilha do travão
1. Indicador de desgaste da pastilha do travão
1
1
1. Marca do nível mínimo
1
59C-F8199-P2.book 23 ページ ２０１３年７月１日　月曜日　午前１１時１６分

MANUTENÇÃO PERIÓDICA E AJUSTES
6-24
2
3
4
567
8
9
Travão traseiro
AVISO
PWA15991
Uma manutenção inadequada pode re-
sultar em perda de capacidade de trava-
gem. Cumpra as seguintes precauções:
Se o líquido dos travões for insufi-
ciente, poderá ocorrer entrada de ar
no sistema de travagem, reduzindo
o desempenho da travagem.

Limpe a tampa de enchimento an-
tes de remover. Utilize apenas líqui-
do dos travões DOT 4 de um
recipiente selado.

Utilize apenas o líquido dos travões
especificado, caso contrário os ve-dantes de borracha podem deterio-
rar-se, causando fugas.

Reabasteça com o mesmo tipo de
líquido de travões. A adição de lí-
quido dos travões diferente de DOT
4 pode resultar numa reacção quí-
mica nociva.

Durante o reabastecimento, tenha
cuidado para que não entre água no
reservatório de líquido dos travões.
A água fará o ponto de ebulição do
fluido descer significativamente e
poderá resultar na formação deuma bolsa de vapor.
PRECAUÇÃO
PCA17641
O líquido dos travões poderá danificar
superfícies pintadas ou peças plásticas.
Limpe sempre de imediato o líquido der-ramado.
À medida que as pastilhas do travão se
desgastam, é normal que o nível de líquido
dos travões desça gradualmente. Um nível
reduzido de líquido dos travões pode indi-
car que as pastilhas dos travões estão gas-
tas e/ou fuga no sistema de travagem. Por
conseguinte, verifique se as pastilhas dos
travões estão gastas e se o sistema de tra-
vagem apresenta fugas. Se o nível de líqui-
do dos travões descer repentinamente,
solicite a um concessionário Yamaha que
verifique qual a causa antes de conduzir.

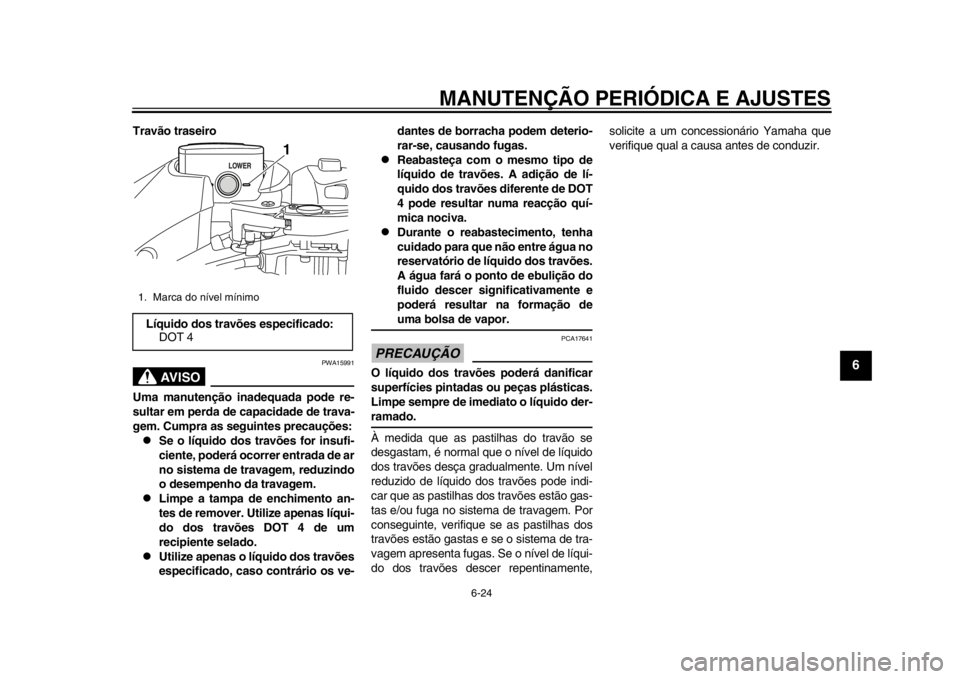

1. Marca do nível mínimoLíquido dos travões especificado:
DOT 4
1
59C-F8199-P2.book 24 ページ ２０１３年７月１日　月曜日　午前１１時１６分

MANUTENÇÃO PERIÓDICA E AJUSTES
6-25
1
2
3
4
56
7
8
9
PAU22733
Mudança do líquido dos travõesSolicite a um concessionário Yamaha que
substitua o líquido dos travões nos interva-
los especificados na tabela de lubrificação e
manutenção periódica. Para além disso,
mande substituir os vedantes de óleo dos
cilindros mestre e das pinças, assim como
os tubos dos travões, nos intervalos especi-
ficados a seguir ou sempre que apresentem
danos ou fugas.
Vedantes de óleo: Substitua de dois
em dois anos.

Tubos dos travões: Substitua de qua-
tro em quatro anos.
PAU51991
Folga da correia de transmissãoA folga da correia de transmissão deve ser
verificada e ajustada por um concessioná-
rio Yamaha nos intervalos especificados na
tabela de lubrificação e manutenção perió-
dica.
PAU23098
Verificação e lubrificação dos
cabosAntes de cada viagem, deverá verificar o
funcionamento e o estado de todos os ca-
bos de controlo e, se necessário, deverá lu-
brificar os cabos e as respectivas
extremidades. Se um cabo estiver danifica-
do ou não se deslocar suavemente, solicite
a um concessionário Yamaha que o verifi-
que ou substitua. AVISO! Eventuais da-
nos no receptáculo exterior dos cabos
podem resultar no aparecimento de fer-
rugem no interior e provocar interferên-
cia com o movimento dos cabos.
Substitua os cabos danificados assim
que possível, para evitar situações de in-
segurança.
[PWA10712]
Lubrificante recomendado: Lubrificante para cabos Yamaha ou
outro lubrificante para cabos adequa-
do
59C-F8199-P2.book 25 ページ ２０１３年７月１日　月曜日　午前１１時１６分

MANUTENÇÃO PERIÓDICA E AJUSTES
6-26
2
3
4
567
8
9
PAU23115
Verificação e lubrificação do
punho e do cabo do aceleradorO funcionamento do punho do acelerador
deverá ser verificado antes de cada via-
gem. Além disso, o cabo deverá ser lubrifi-
cado por um concessionário Yamaha nos
intervalos especificados na tabela de ma-
nutenção periódica.
O cabo do acelerador possui uma cobertura
de borracha. Verifique se a cobertura está
firmemente instalada. Mesmo que a cober-
tura se encontre correctamente instalada,
ela não protege completamente o cabo
contra a entrada de água. Por conseguinte,
quando lavar o veículo, tenha cuidado para
não deitar água directamente na cobertura
nem no cabo. Se houver sujidade no cabo
ou na cobertura, limpe com um pano húmi-
do.
PAU23173
Lubrificação das alavancas do

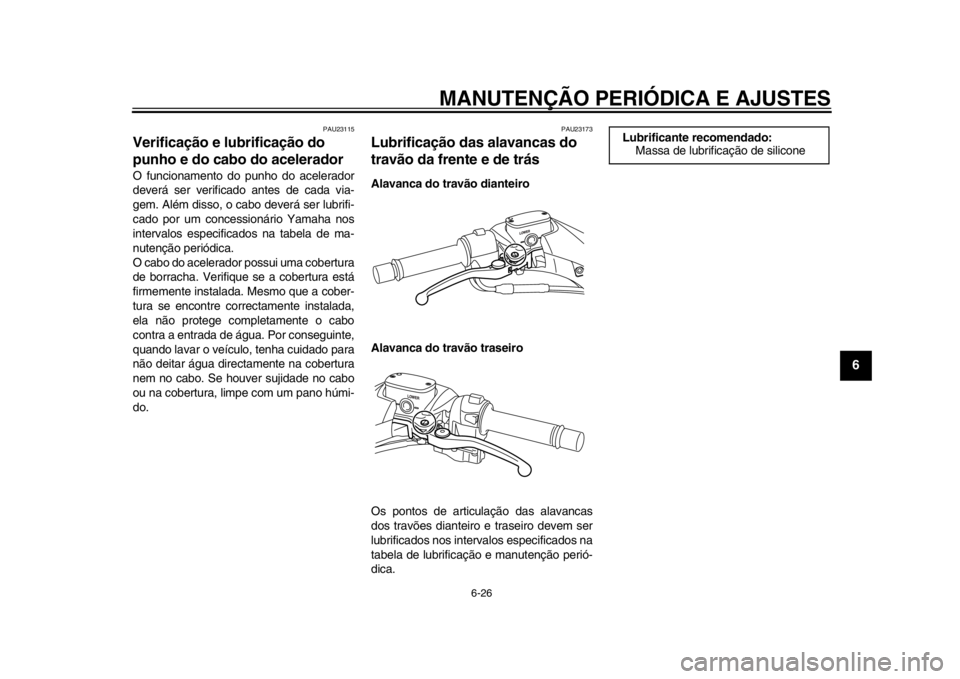

travão da frente e de trásAlavanca do travão dianteiro
Alavanca do travão traseiro
Os pontos de articulação das alavancas
dos travões dianteiro e traseiro devem ser
lubrificados nos intervalos especificados na
tabela de lubrificação e manutenção perió-
dica.
Lubrificante recomendado: Massa de lubrificação de silicone
59C-F8199-P2.book 26 ページ ２０１３年７月１日　月曜日　午前１１時１６分

MANUTENÇÃO PERIÓDICA E AJUSTES
6-27
1
2
3
4
56
7
8
9
PAU23215

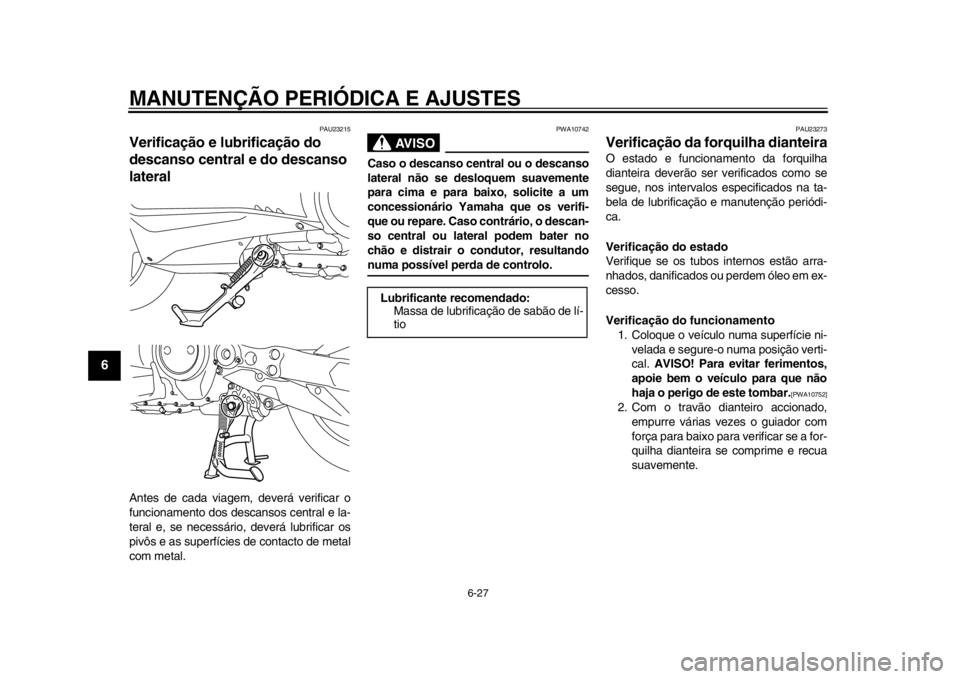

Verificação e lubrificação do
descanso central e do descanso
lateralAntes de cada viagem, deverá verificar o
funcionamento dos descansos central e la-
teral e, se necessário, deverá lubrificar os
pivôs e as superfícies de contacto de metal
com metal.
AVISO
PWA10742
Caso o descanso central ou o descanso
lateral não se desloquem suavemente
para cima e para baixo, solicite a um
concessionário Yamaha que os verifi-
que ou repare. Caso c ontrário, o descan-
so central ou lateral podem bater no
chão e distrair o condutor, resultandonuma possível perda de controlo.
PAU23273
Verificação da forquilha dianteiraO estado e funcionamento da forquilha
dianteira deverão ser verificados como se
segue, nos intervalos especificados na ta-
bela de lubrificação e manutenção periódi-
ca.
Verificação do estado
Verifique se os tubos internos estão arra-
nhados, danificados ou perdem óleo em ex-
cesso.

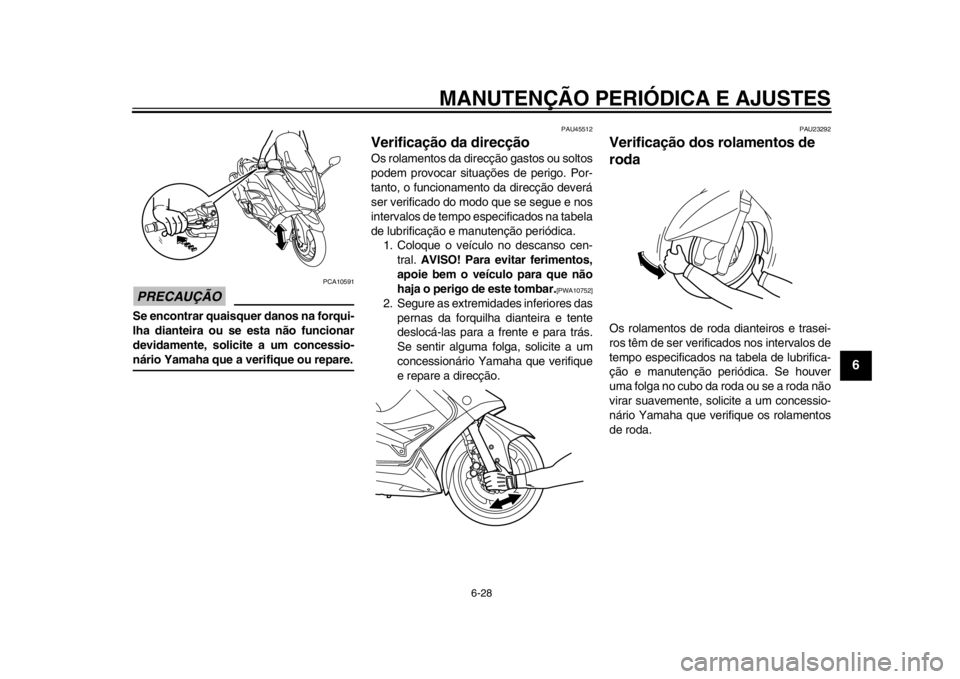

Verificação do funcionamento 1. Coloque o veículo numa superfície ni-
velada e segure-o numa posição verti-
cal. AVISO! Para evitar ferimentos,
apoie bem o veículo para que não
haja o perigo de este tombar.
[PWA10752]
2. Com o travão dianteiro accionado, empurre várias vezes o guiador com
força para baixo para verificar se a for-
quilha dianteira se comprime e recua
suavemente.
Lubrificante recomendado:Massa de lubrificação de sabão de lí-
tio
59C-F8199-P2.book 27 ページ ２０１３年７月１日　月曜日　午前１１時１６分

MANUTENÇÃO PERIÓDICA E AJUSTES
6-28
2
3
4
567
8
9
PRECAUÇÃO
PCA10591
Se encontrar quaisquer danos na forqui-
lha dianteira ou se esta não funcionar
devidamente, solicite a um concessio-nário Yamaha que a verifique ou repare.
PAU45512
Verificação da direcçãoOs rolamentos da direcção gastos ou soltos
podem provocar situações de perigo. Por-
tanto, o funcionamento da direcção deverá
ser verificado do modo que se segue e nos
intervalos de tempo especificados na tabela
de lubrificação e manutenção periódica.
1. Coloque o veículo no descanso cen- tral. AVISO! Para evit ar ferimentos,
apoie bem o veículo para que não
haja o perigo de este tombar.
[PWA10752]
2. Segure as extremidades inferiores das pernas da forquilha dianteira e tente
deslocá-las para a frente e para trás.
Se sentir alguma fo lga, solicite a um
concessionário Yamaha que verifique
e repare a direcção.
PAU23292
Verificação dos rolamentos de
rodaOs rolamentos de roda dianteiros e trasei-
ros têm de ser verificados nos intervalos de
tempo especificados na tabela de lubrifica-
ção e manutenção periódica. Se houver
uma folga no cubo da roda ou se a roda não
virar suavemente, solic ite a um concessio-
nário Yamaha que verifique os rolamentos
de roda.
59C-F8199-P2.book 28 ページ ２０１３年７月１日　月曜日　午前１１時１６分

MANUTENÇÃO PERIÓDICA E AJUSTES
6-29
1
2
3
4
56
7
8
9
PAU52043
BateriaA bateria encontra-se por baixo do compar-
timento de armazenagem dianteiro A. (Con-
sulte a página 3-21.)
Este modelo está equipado com uma bate-
ria VRLA (chumbo-ácido com regulação
por válvula). Não é necessário verificar o
electrólito nem acrescentar água destilada.
No entanto, as ligações dos fios da bateria
devem ser verificadas e, se necessário,
apertadas.
AVISO
PWA10761

O electrólito é venenoso e perigoso
pois contém ácido sulfúrico, o qual
provoca queimaduras graves. Evite
o contacto com a pele, os olhos ou
o vestuário e proteja sempre os
olhos quando trabalhar perto de ba-
terias. Em caso de contacto, efec-
tue os seguintes PRIMEIROS
SOCORROS.
EXTERNOS: Lave com águaabundante.
INTERNOS: Beba grandes quan- tidades de água ou leite e chame
imediatamente um médico.
OLHOS: Lave com água durante 15 minutos e procure imediata-
mente cuidados médicos.

As baterias produzem hidrogénio
explosivo. Por conseguinte, mante-
nha a bateria afastada de faíscas,
chamas, cigarros, etc. e assegure
ventilação suficiente quando a esti-
ver a carregar num espaço fechado.

MANTENHA TODAS AS BATERIAS
FORA DO ALCANCE DAS CRIAN-ÇAS.

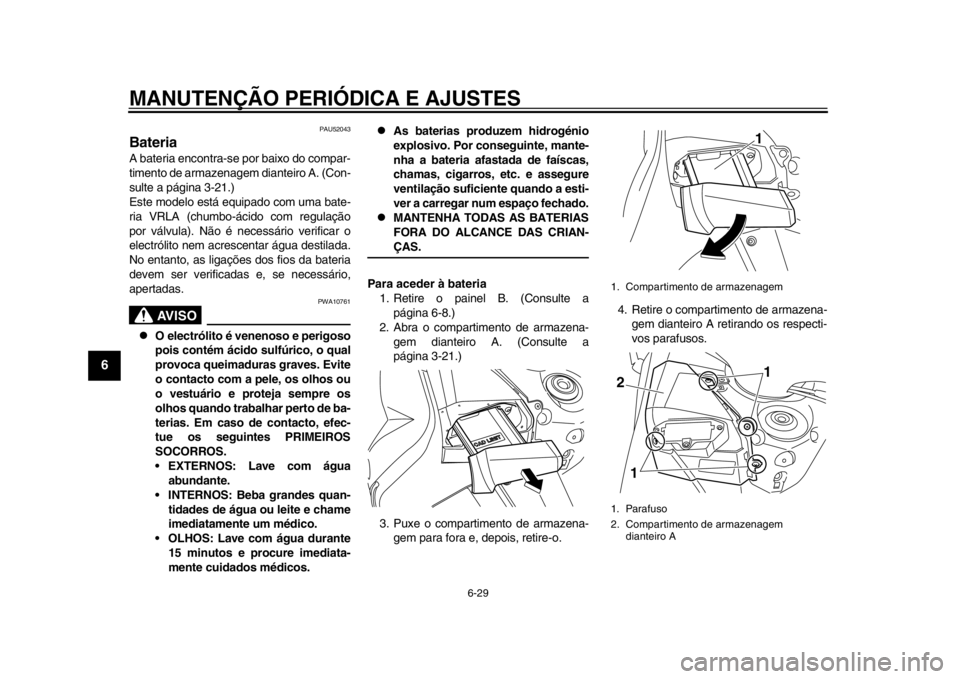

Para aceder à bateria 1. Retire o painel B. (Consulte a página 6-8.)
2. Abra o compartimento de armazena- gem dianteiro A. (Consulte a
página 3-21.)
3. Puxe o compartimento de armazena- gem para fora e, depois, retire-o. 4. Retire o compartimento de armazena-
gem dianteiro A retirando os respecti-
vos parafusos.
1. Compartimento de armazenagem
1. Parafuso
2. Compartimento de armazenagem dianteiro A
11
1
2
59C-F8199-P2.book 29 ページ ２０１３年７月１日　月曜日　午前１１時１６分

MANUTENÇÃO PERIÓDICA E AJUSTES
6-30
2
3
4
567
8
9
Carregamento da bateria
Solicite a um concessionário Yamaha que
carregue a bateria o mais rapidamente pos-
sível se lhe parecer descarregada. Não se
esqueça de que a bateria tende a descarre-
gar mais rapidamente se o veículo estiver
equipado com acessórios eléctricos opcio-
nais.PRECAUÇÃO
PCA16522
Para carregar uma bateria VRLA (chum-
bo-ácido com regulação por válvula), é
necessário um carregador de baterias
especial (tensão constante). A utilização
de um carregador de baterias conven-cional danificará a bateria. Acondicionamento da bateria
1. Caso não pretenda conduzir o veículo
durante mais de um mês, retire a bate-
ria, carregue-a totalmente e coloque-a
num local fresco e seco. PRECAUÇÃO:
Para remover a bateria, deve verificar
se a chave está rodada para “OFF”, e,
em seguida, desli gue o fio negativo
antes de desligar o fio positivo.
[PCA16303]
2. Caso a bateria fique guardada durante mais de dois meses, verifique-a pelo
menos uma vez por mês e, se neces-
sário, carregue-a totalmente.
3. Carregue totalmente a bateria antes
de a instalar. PRECAUÇÃO: Para
instalar a bateria, deve verificar se a
chave está rodada para “OFF”, e,
em seguida, ligue o fio positivo an-
tes de ligar o fio negativo.
[PCA16841]
4. Após a instalação, certifique-se de que
os fios para bate ria estão devidamen-
te ligados aos terminais de bateria.PRECAUÇÃO
PCA16531
Mantenha sempre a bateria carregada.
Guardar uma bateria descarregada po-
derá provocar da nos permanentes namesma.
PAU54021
Substituição dos fusíveisA caixa do fusível principal e a caixa de fu-
síveis, que contém os fusíveis para os dife-
rentes circuitos, encontram-se por baixo do
painel A. (Consulte a página 6-8.)
Se um fusível estiver queimado, substitua-o
do modo seguinte.
1. Rode a chave para “OFF” e desligue o circuito eléctr ico em questão.
2. Retire o fusível queimado e instale um novo fusível com a amperagem espe-
cificada. AVISO! Não utilize um fusí-
vel com uma amperagem superior à
recomendada, para evitar causar
grandes danos no sistema eléctrico
e possivelmente um incên-
dio.
[PWA15132]

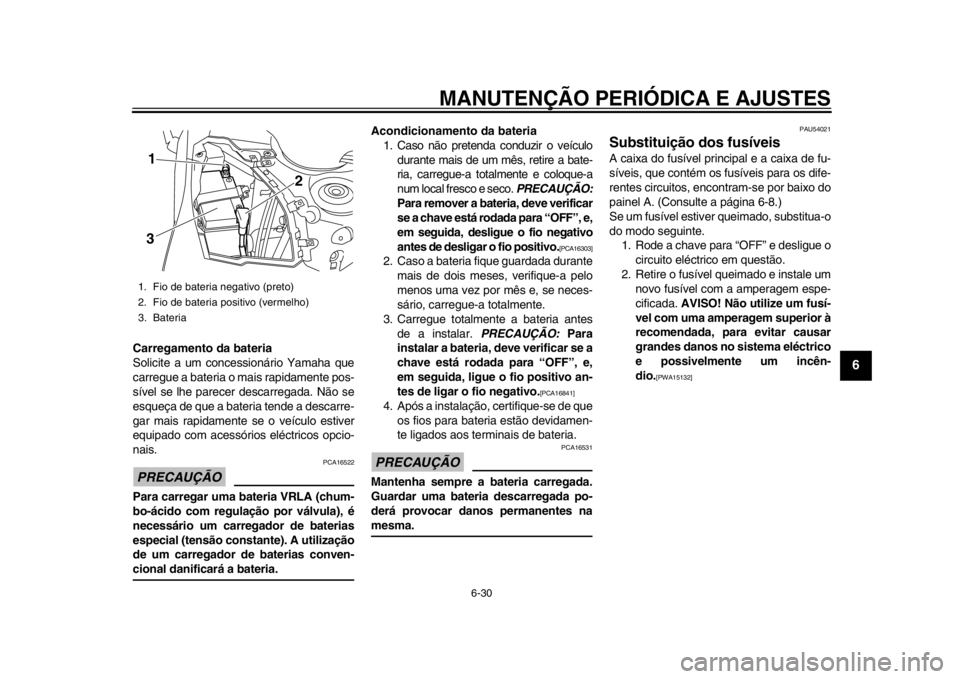

1. Fio de bateria negativo (preto)
2. Fio de bateria positivo (vermelho)
3. Bateria
2
3 1
59C-F8199-P2.book 30 ページ ２０１３年７月１日　月曜日　午前１１時１６分

MANUTENÇÃO PERIÓDICA E AJUSTES
6-31
1
2
3
4
56
7
8
9

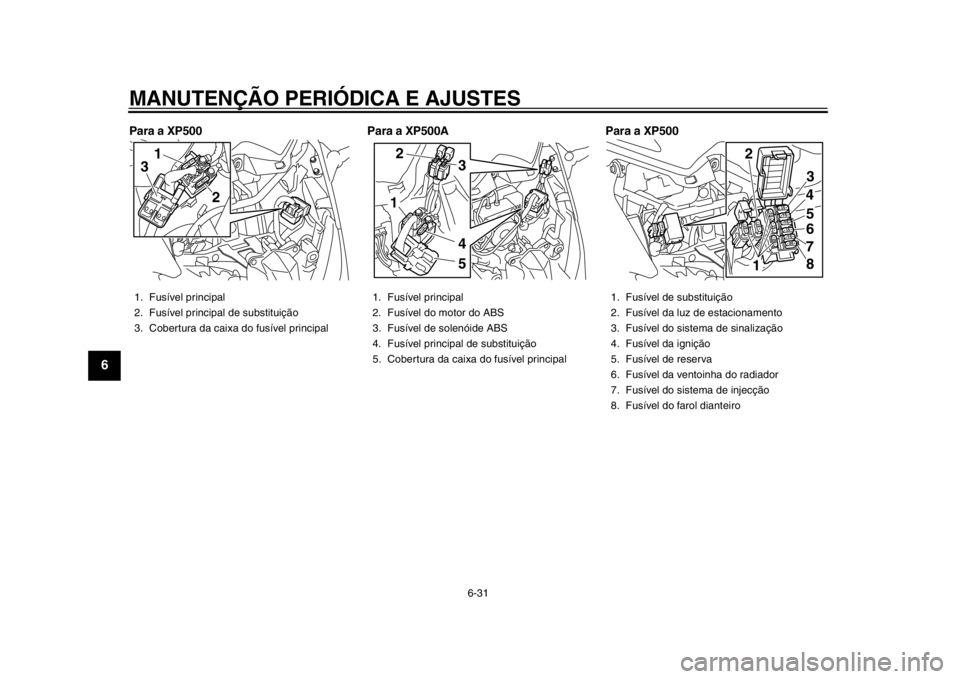

Para a XP500Para a XP500APara a XP5001. Fusível principal
2. Fusível principal de substituição
3. Cobertura da caixa do fusível principal
1
2
3
1. Fusível principal
2. Fusível do motor do ABS
3. Fusível de solenóide ABS
4. Fusível principal de substituição
5. Cobertura da caixa do fusível principal
1
4
5
2
3
1. Fusível de substituição
2. Fusível da luz de estacionamento
3. Fusível do sistema de sinalização
4. Fusível da ignição
5. Fusível de reserva
6. Fusível da ventoinha do radiador
7. Fusível do sistema de injecção
8. Fusível do farol dianteiro
3
4
56
7 8
2
1
59C-F8199-P2.book 31 ページ ２０１３年７月１日　月曜日　午前１１時１６分
