INFORMAÇÕES RELATIVAS À SEGURANÇA
fabricam. Por este motivo, a Yamaha não
pode aprovar nem recomendar a utilização
de acessórios não comercializados pela
Yamaha, nem modificações não recomen-
dadas especificament e pela Yamaha, mes-
mo que a venda e a instalação seja
efectuada por um concessionário Yamaha.
Peças, acessórios e modificações do
mercado de reposição
Embora possa encontrar produtos do mer-
cado de reposição idênt icos a acessórios
Yamaha genuínos ao nível de design e
qualidade, deve reconhecer que alguns
acessórios ou modificações do mercado de
reposição não são adequados devido aos
potenciais perigos para a sua segurança e
a de terceiros. A instalação de produtos do
mercado de reposição ou a implementação
de modificações no veículo que alterem
qualquer uma das suas características de
design e de funcionamento podem expô-lo
a si e a terceiros a um maior risco de feri-
mentos graves ou morte. O proprietário do
veículo é responsável por ferimentos rela-
cionados com alterações do mesmo.
Quando montar acessórios, tenha em men-
te as seguintes linhas de orientação, bem
como as apresentadas na secção “Carga”.
Nunca instale acessórios nem trans-
porte carga que possam prejudicar o desempenho da sua sc
ooter. Inspec-
cione cuidadosamente o acessório an-
tes de o utilizar, para se certificar de
que este não vai, de modo algum,
afectar a visibilidade para a estrada ou
a visibilidade nas curvas, limitar o per-
curso da suspensão, o percurso da di-
recção ou o funcionamento dos
controlos, nem ocultar luzes ou reflec-
tores.
Os acessórios instalados na área
do guiador ou da forquilha dianteira
podem criar instabilidade devido à
distribuição de peso inapropriada
ou alterações aerodinâmicas. Se fo-
rem colocados acessórios na área
do guiador ou da forquilha dianteira,
estes devem reduzidos ao número
indispensável e devem ser tão le-
ves quanto possível.
Os acessórios vo lumosos ou gran-
des podem afectar seriamente a es-
tabilidade da scooter devido aos
efeitos aerodinâmicos. O vento
pode fazer a scooter levantar da es-
trada, ou esta pode ficar instável em
zonas com ventos cruzados. Estes
acessórios também podem causar
instabilidade ao ultrapassar ou ao
ser ultrapassado por veículos de
grandes dimensões. Alguns acessórios podem deslocar
o condutor da sua posição normal
de condução. Esta posição inapro-
priada limita a liberdade de movi-
mentos do condutor e pode limitar a
capacidade de controlo, pelo que
tais acessórios não são recomen-
dados.

Tenha cuidado ao acrescentar aces-
sórios eléctricos. Se os acessórios
eléctricos excederem a capacidade do
sistema eléctrico da scooter, pode
ocorrer uma falha eléctrica, a qual
pode causar uma perda das luzes, o
que é perigoso, ou de potência do mo-
tor.
Pneus e jantes do mercado de reposi-
ção
Os pneus e as jantes fornecidos com a sua
scooter foram concebidos para correspon-
der às capacidades de desempenho e para
garantir a melhor combinação possível de
condução, travagem e conforto. Outros
pneus, jantes, dimensões e combinações
podem não ser apropriados. Consulte a pá-
gina 6-18 para obter mais informações so-
bre as especificações dos pneus e a
substituição dos mesmos.
59C-F8199-P2.book 4 ページ ２０１３年７月１日　月曜日　午前１１時１６分

1-5
INFORMAÇÕES RELATIVAS À SEGURANÇA
1
Transporte da Scooter
Certifique-se de que segue as instruções
que se seguem antes de transportar a
scooter noutro veículo.
Retire todos os itens soltos da scooter.

Aponte a roda dianteira para a frente
no reboque ou na caixa do camião e
prenda-a num carril para impedir o
movimento.

Prenda a scooter com cabos de reten-
ção ou prendedores adequados que
estejam presos a partes sólidas da
scooter, tal como o chassis ou o triplo
grampo da forquilha dianteira superior
(e não, por exemplo, a guiadores mon-
tados em borracha ou sinais de mu-
dança de direcção, ou peças que
possam partir). Escolha cuidadosa-
mente o local para os prendedores, de
modo que estes não friccionem contra
superfícies pintadas durante o trans-
porte.

A suspensão deve ser ligeiramente
comprimida pelos cabos de retenção,
se possível, para que a scooter não
ressalte excessivamente durante o
transporte.
PAU57600
Outras recomendações para
uma condução segura
Tenha o cuidado de sinalizar clara-
mente qualquer mudança de direcção.

A travagem pode ser extremamente
difícil num piso molhado. Evite trava-
gens bruscas, uma vez que a scooter
poderá derrapar. Acione lentamente
os travões ao parar numa superfície
molhada.

Reduza a velocidade ao aproximar-se
de uma curva ou viragem. Depois de
ter concluído a curva, acelere lenta-
mente.

Tenha cuidado ao passar por carros
estacionados. Um condutor poderá
não o ver e abrir a porta à sua passa-
gem.

As passagens de nível, os carris de
eléctricos, as chapas metálicas em
obras na estrada e as tampas de sa-
neamento tornam-s e extremamente
escorregadias quando estão molha-
das. Abrande e passe com cuidado.
Mantenha a scooter na vertical, caso
contrário poderá perder a estabilidade
em cima dela.

Os revestimentos ou as pastilhas dos
travões podem molhar-se durante a
lavagem da scooter. Depois de lavar a scooter, verifique os travões antes de
conduzir o veículo.

Use sempre um capacete, luvas, cal-
ças (afuniladas à volta da barriga da
perna e do tornozelo para que não es-
voacem) e um casaco de cor viva.

Não transporte demasiada bagagem
na scooter. Uma scooter com excesso
de carga é instável. Utilize uma correia
forte para fixar a bagagem no por-
ta-bagagem (caso este veículo esteja
equipado com um porta-bagagem).
Uma carga solta afectará a estabilida-
de da scooter e poderá desviar a sua
atenção da estrada. (Consulte a
página 1-3.)
59C-F8199-P2.book 5 ページ ２０１３年７月１日　月曜日　午前１１時１６分

2-1
12
DESCRIÇÃO
PAU10411

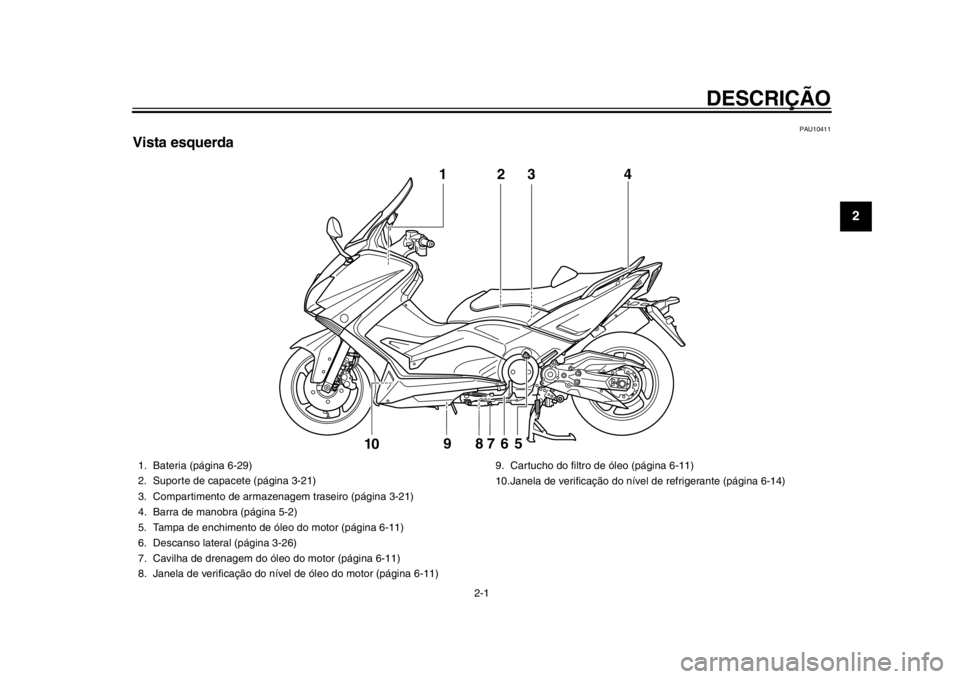

Vista esquerda
3
5
98
7
6
10
1
4
2
1. Bateria (página 6-29)
2. Suporte de capacete (página 3-21)
3. Compartimento de armazenagem traseiro (página 3-21)
4. Barra de manobra (página 5-2)
5. Tampa de enchimento de óleo do motor (página 6-11)
6. Descanso lateral (página 3-26)
7. Cavilha de drenagem do óleo do motor (página 6-11)
8. Janela de verificação do nível de óleo do motor (página 6-11) 9. Cartucho do filtro de óleo (página 6-11)
10.Janela de verificação do nível de refrigerante (página 6-14)
59C-F8199-P2.book 1 ページ ２０１３年７月１日　月曜日　午前１１時１６分

DESCRIÇÃO
2-2
12
3
4
5
6
7
8
9
PAU10421

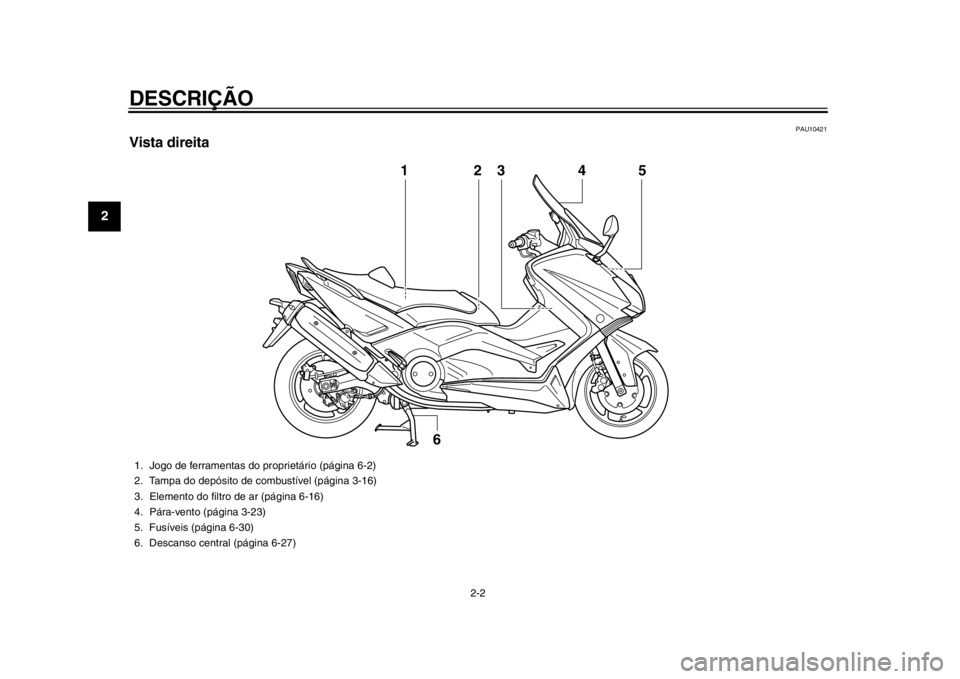

Vista direita
3
6
1
54
2
1. Jogo de ferramentas do proprietário (página 6-2)
2. Tampa do depósito de combustível (página 3-16)
3. Elemento do filtro de ar (página 6-16)
4. Pára-vento (página 3-23)
5. Fusíveis (página 6-30)
6. Descanso central (página 6-27)
59C-F8199-P2.book 2 ページ ２０１３年７月１日　月曜日　午前１１時１６分

DESCRIÇÃO
2-3
23
4
5
6
7
8
9
PAU10431

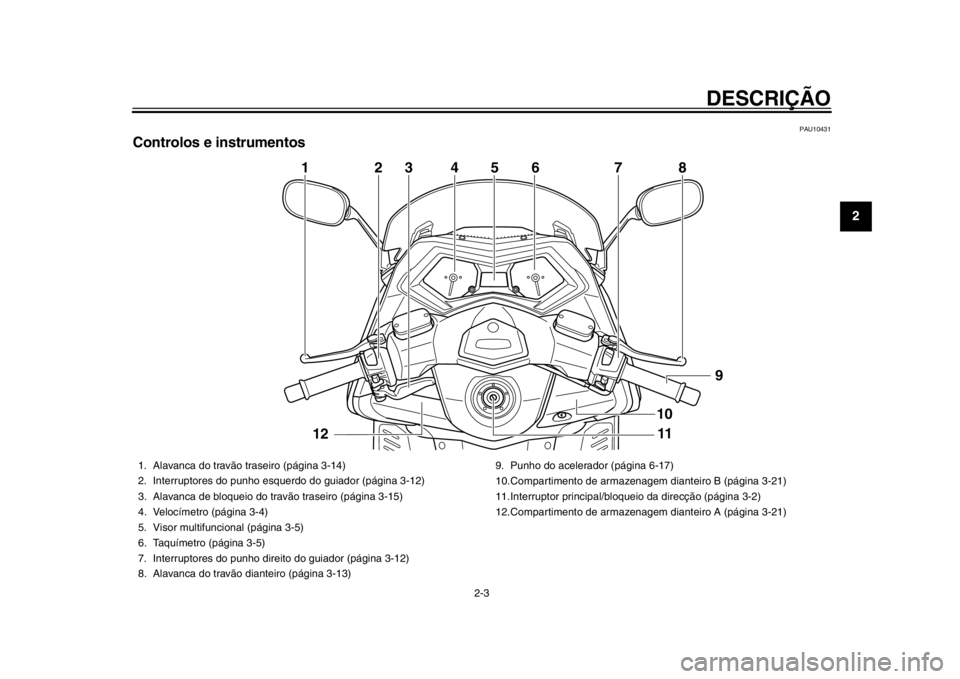

Controlos e instrumentos
4
2
3
6
7
8
1
11
9
5
10
12
1. Alavanca do travão traseiro (página 3-14)
2. Interruptores do punho esquerdo do guiador (página 3-12)
3. Alavanca de bloqueio do travão traseiro (página 3-15)
4. Velocímetro (página 3-4)
5. Visor multifuncional (página 3-5)
6. Taquímetro (página 3-5)
7. Interruptores do punho direito do guiador (página 3-12)
8. Alavanca do travão dianteiro (página 3-13)9. Punho do acelerador (página 6-17)
10.Compartimento de armazenagem dianteiro B (página 3-21)
11.Interruptor principal/bloqueio da direcção (página 3-2)
12.Compartimento de armazenagem dianteiro A (página 3-21)
59C-F8199-P2.book 3 ページ ２０１３年７月１日　月曜日　午前１１時１６分

3-1
1
23
4
5
6
7
8
9
FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
PAU10978
Sistema imobilizadorEste veículo está equipado com um siste-
ma imobilizador para evitar o roubo através
da reconfiguração de códigos nas chave
normais. Este sistema é composto pelo se-
guinte:
uma chave de reconfiguração do códi-
go (com um arco vermelho)

duas chaves de série (com um arco
preto) que podem ser reconfiguradas
com novos códigos

um transmissor-receptor (instalado na
chave de reconfiguração do código)

uma unidade imobilizadora

uma ECU (Unidade de Controlo Elec-
trónico)

um indicador luminoso do sistema
imobilizador (Consulte a página 3-4.)
A chave com o arco vermelho é utilizada
para registar códigos em cada uma das
chaves de série. Dado que a reconfigura-
ção é um processo difícil, leve o veículo,
bem como as três chaves, a um concessio-
nário Yamaha, para que aí sejam reconfigu-
radas. Não use a chave com o arco
vermelho para conduzir o veículo. Esta cha-
ve destina-se apenas a ser utilizada para a
reconfiguração das chaves de série. Use
sempre uma chave de série para a condu-
ção do veículo.
PRECAUÇÃO
PCA11822

NÃO PERCA A CHAVE DE RECON-
FIGURAÇÃO DO CÓDIGO! SE A
PERDER CONTACTE O CONCES-
SIONÁRIO IMEDIATAMENTE! Se
perder a chave de reconfiguração
do código, é impossível registar no-
vos códigos nas chaves normais.
As chaves normais podem continu-
ar a ser utilizadas para ligar o veícu-
lo, no entanto, se a reconfiguração
do código for necessária (isto é, se
for feita uma nova chave normal ou
se se perderem todas as chaves)
deve substituir-se a totalidade do
sistema imobilizador. Assim, é alta- mente recomendável utilizar a cha-
ve normal e manter a chave de
reconfiguração do código num lu-
gar seguro.

Não mergulhe as chaves na água.

Não exponha as chaves a tempera-
turas excessivamente altas.

Não coloque as chaves junto a
ímans (incluindo, entre outros, pro-
dutos tais como altifalantes, etc.).

Não coloque as chaves junto a ob-
jectos que transmitam sinais eléc-
tricos.

Não coloque objectos pesados so-
bre as chaves.

Não rectifique nem
altere o formato
das chaves.

Não desmonte a peça plástica das
chaves.

Não coloque duas chaves de um
sistema imobilizador no mesmo
porta-chaves.

Mantenha as chaves normais e as
chaves do sistema imobilizador
afastadas da chave de reconfigura-
ção do código do veículo.

Mantenha as chaves de outro siste-
ma imobilizador afastadas do inter-
ruptor principal, uma vez que
podem causar interferência no si-nal.

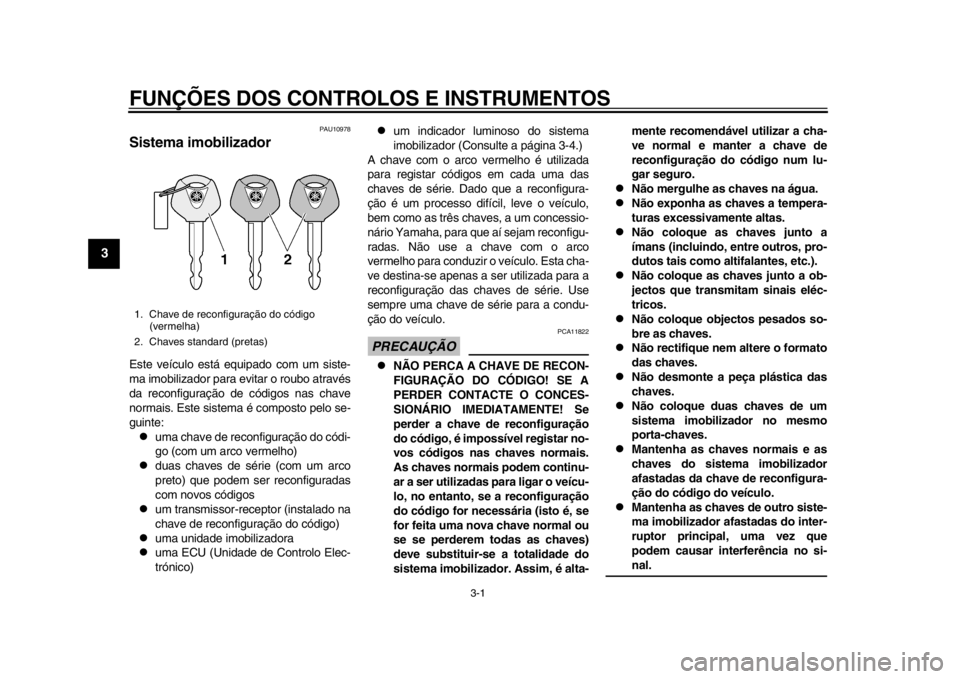

1. Chave de reconfiguração do código (vermelha)
2. Chaves standard (pretas)
59C-F8199-P2.book 1 ページ ２０１３年７月１日　月曜日　午前１１時１６分

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-2
234
5
6
7
8
9
PAU10473

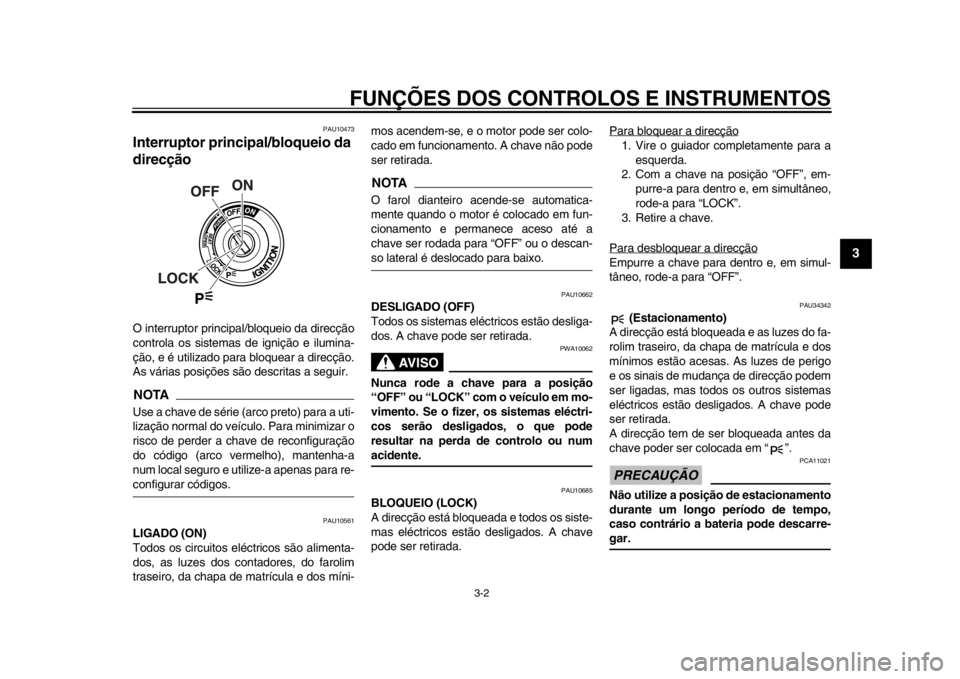

Interruptor principal/bloqueio da
direcçãoO interruptor principal/bloqueio da direcção
controla os sistemas de ignição e ilumina-
ção, e é utilizado para bloquear a direcção.
As várias posições são descritas a seguir.NOTAUse a chave de série (arco preto) para a uti-
lização normal do veículo. Para minimizar o
risco de perder a chave de reconfiguração
do código (arco vermelho), mantenha-a
num local seguro e utilize-a apenas para re-configurar códigos.
PAU10561
LIGADO (ON)
Todos os circuitos eléctricos são alimenta-
dos, as luzes dos contadores, do farolim
traseiro, da chapa de matrícula e dos míni- mos acendem-se, e o motor pode ser colo-
cado em funcionament
o. A chave não pode
ser retirada.
NOTAO farol dianteiro acende-se automatica-
mente quando o motor é colocado em fun-
cionamento e permanece aceso até a
chave ser rodada para “OFF” ou o descan-so lateral é deslocado para baixo.
PAU10662
DESLIGADO (OFF)
Todos os sistemas el éctricos estão desliga-
dos. A chave pode ser retirada.
AVISO
PWA10062
Nunca rode a chave para a posição
“OFF” ou “LOCK” com o veículo em mo-
vimento. Se o fizer, os sistemas eléctri-
cos serão desligados, o que pode
resultar na perda de controlo ou numacidente.
PAU10685
BLOQUEIO (LOCK)
A direcção está bloqueada e todos os siste-
mas eléctricos estã o desligados. A chave
pode ser retirada. Para bloquear a direcção
1. Vire o guiador completamente para a
esquerda.
2. Com a chave na posição “OFF”, em- purre-a para dentro e, em simultâneo,
rode-a para “LOCK”.
3. Retire a chave.
Para desbloquear a direcçãoEmpurre a chave para dentro e, em simul-
tâneo, rode-a para “OFF”.
PAU34342
(Estacionamento)
A direcção está bloqueada e as luzes do fa-
rolim traseiro, da chapa de matrícula e dos
mínimos estão acesas. As luzes de perigo
e os sinais de mudança de direcção podem
ser ligadas, mas todos os outros sistemas
eléctricos estão desligados. A chave pode
ser retirada.
A direcção tem de ser bloqueada antes da
chave poder ser colocada em “ ”.PRECAUÇÃO
PCA11021
Não utilize a posição de estacionamento
durante um longo período de tempo,
caso contrário a bateria pode descarre-gar.
59C-F8199-P2.book 2 ページ ２０１３年７月１日　月曜日　午前１１時１６分

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-3
1
23
4
5
6
7
8
9
PAU49394

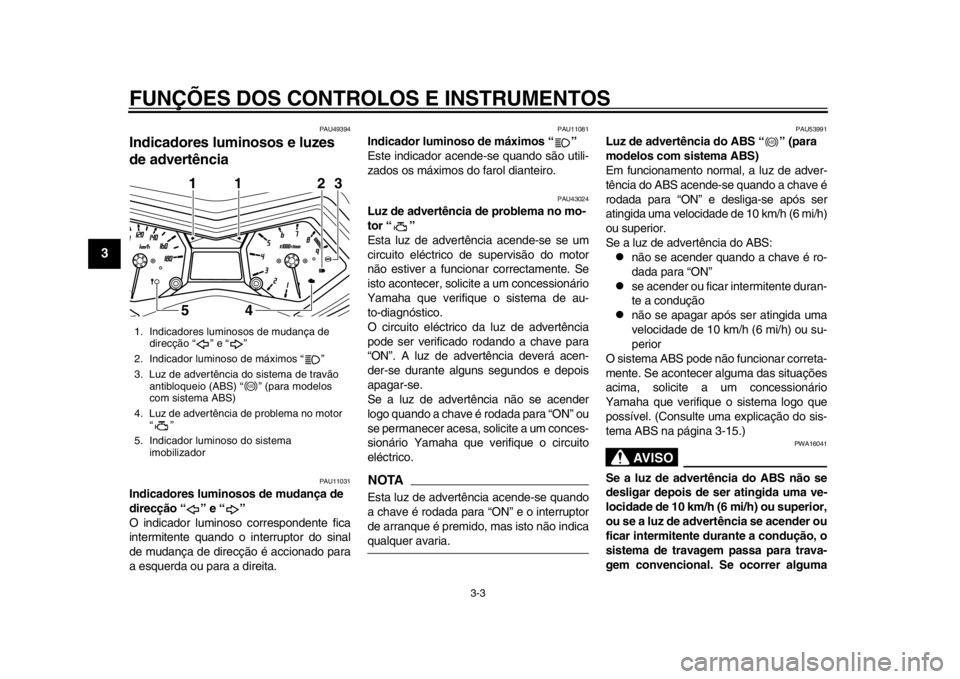

Indicadores luminosos e luzes
de advertência
PAU11031
Indicadores luminosos de mudança de
direcção “ ” e “ ”
O indicador luminoso correspondente fica
intermitente quando o interruptor do sinal
de mudança de direcção é accionado para
a esquerda ou para a direita.
PAU11081
Indicador luminoso de máximos “ ”
Este indicador acende-se quando são utili-
zados os máximos do farol dianteiro.
PAU43024
Luz de advertência de problema no mo-
tor “ ”
Esta luz de advertência acende-se se um
circuito eléctrico de supervisão do motor
não estiver a funcionar correctamente. Se
isto acontecer, solic ite a um concessionário
Yamaha que verifique o sistema de au-
to-diagnóstico.
O circuito eléctrico da luz de advertência
pode ser verificado rodando a chave para
“ON”. A luz de advert ência deverá acen-
der-se durante alguns segundos e depois
apagar-se.
Se a luz de advertência não se acender
logo quando a chave é rodada para “ON” ou
se permanecer acesa, so licite a um conces-
sionário Yamaha que verifique o circuito
eléctrico.NOTAEsta luz de advertência acende-se quando
a chave é rodada para “ON” e o interruptor
de arranque é premido, mas isto não indicaqualquer avaria.
PAU53991
Luz de advertência do ABS “ ” (para
modelos com sistema ABS)
Em funcionamento normal, a luz de adver-
tência do ABS acende-se quando a chave é
rodada para “ON” e desliga-se após ser
atingida uma velocidade de 10 km/h (6 mi/h)
ou superior.
Se a luz de advertência do ABS:
não se acender quando a chave é ro-
dada para “ON”

se acender ou ficar intermitente duran-
te a condução

não se apagar após ser atingida uma
velocidade de 10 km/h (6 mi/h) ou su-
perior
O sistema ABS pode não funcionar correta-
mente. Se acontecer alguma das situações
acima, solicite a um concessionário
Yamaha que verifique o sistema logo que
possível. (Consulte uma explicação do sis-
tema ABS na página 3-15.)AVISO
PWA16041
Se a luz de advertência do ABS não se
desligar depois de ser atingida uma ve-
locidade de 10 km/h (6 mi/h) ou superior,
ou se a luz de advertência se acender ou
ficar intermitente durante a condução, o
sistema de travagem passa para trava-
gem convencional. Se ocorrer alguma
1. Indicadores luminosos de mudança de direcção “ ” e “ ”
2. Indicador luminoso de máximos “ ”
3. Luz de advertência do sistema de travão antibloqueio (ABS) “ ” (para modelos
com sistema ABS)
4. Luz de advertência de problema no motor “”
5. Indicador luminoso do sistema imobilizador
1
541
1
2
3
ABS
ABS
59C-F8199-P2.book 3 ページ ２０１３年７月１日　月曜日　午前１１時１６分

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-4
234
5
6
7
8
9
das situações acima, ou se a luz de ad-
vertência nem sequer se acender, seja
extremamente cuidadoso para evitar a
possibilidade de bloqueio das rodas du-
rante uma travagem de emergência. So-
licite a um concessionário Yamaha que
verifique o sistema de travagem e os cir-cuitos eléctricos logo que possível.NOTA
Se o interruptor de arranque for premi-
do com o motor em funcionamento, a
luz de advertência do ABS acende-se,
mas isto não é uma avaria.

A luz de advertência do ABS pode
acender-se quando se acelera o motor
com a scooter em cima do descanso
central, mas isto não significa queexiste uma avaria.
PAU38625
Indicador luminoso do sistema imobili-
zador
O circuito eléctrico do indicador luminoso
pode ser verificado rodando a chave para
“ON”. O indicador luminoso deverá acen-
der-se durante alguns segundos e depois
apagar-se.
Se o indicador luminoso não se acender
logo quando a chave é rodada para “ON” ou
se permanecer aceso, solicite a um conces-sionário Yamaha que verifique o circuito
eléctrico.
Depois de a chave ser rodada para “OFF” e
terem passado 30 segundos, o indicador lu-
minoso ficará intermitente indicando que o
sistema imobilizador está activado. Passa-
das 24 horas, o indicador luminoso pára de
piscar, mas o sistema imobilizador continua
activado.
O dispositivo de auto-diagnóstico também
detecta problemas nos circuitos do sistema
imobilizador. (Consulte a página 3-11 para
obter explicações sobre o dispositivo de au-
to-diagnóstico.)

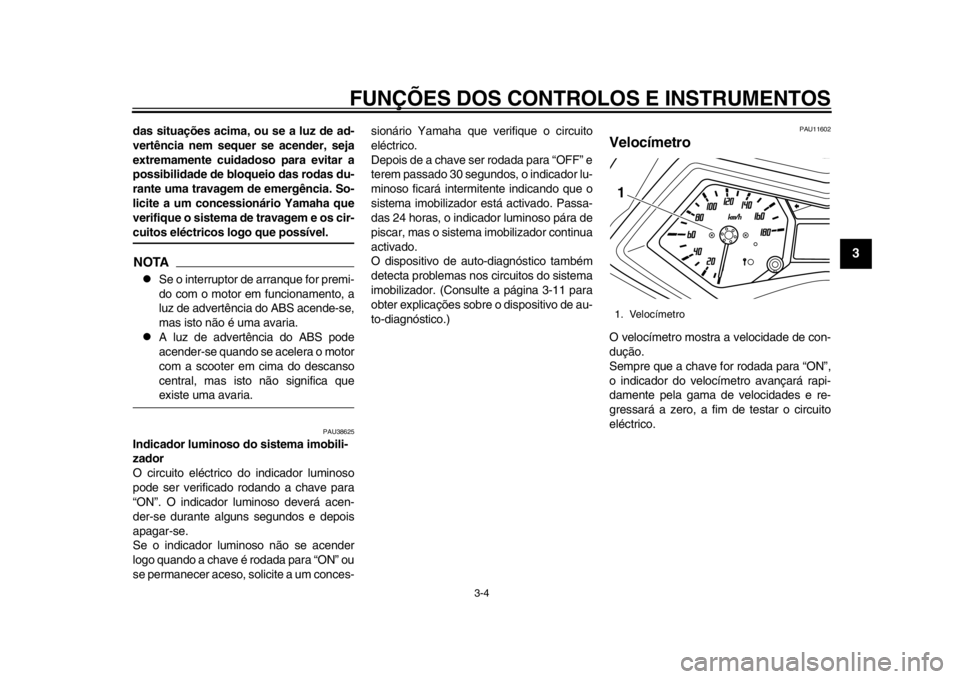

PAU11602
VelocímetroO velocímetro mostra a velocidade de con-
dução.
Sempre que a chave for rodada para “ON”,
o indicador do velocímetro avançará rapi-
damente pela gama de velocidades e re-
gressará a zero, a fim de testar o circuito
eléctrico.1. Velocímetro1
59C-F8199-P2.book 4 ページ ２０１３年７月１日　月曜日　午前１１時１６分

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-5
1
23
4
5
6
7
8
9

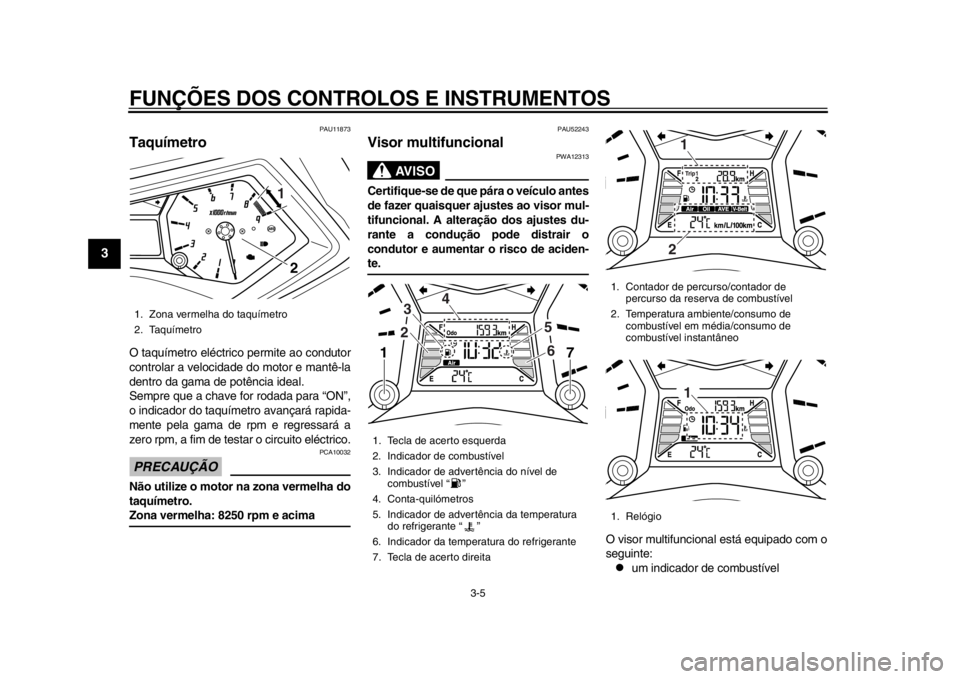

PAU11873
TaquímetroO taquímetro eléctrico permite ao condutor
controlar a velocidade do motor e mantê-la
dentro da gama de potência ideal.
Sempre que a chave for rodada para “ON”,
o indicador do taquímetro avançará rapida-
mente pela gama de rpm e regressará a
zero rpm, a fim de testar o circuito eléctrico.PRECAUÇÃO
PCA10032
Não utilize o motor na zona vermelha do
taquímetro.Zona vermelha: 8250 rpm e acima
PAU52243
Visor multifuncional
AVISO
PWA12313
Certifique-se de que pára o veículo antes
de fazer quaisquer ajustes ao visor mul-
tifuncional. A alteração dos ajustes du-
rante a condução pode distrair o
condutor e aumentar o risco de aciden-te.
O visor multifuncional está equipado com o
seguinte:

um indicador de combustível
1. Zona vermelha do taquímetro
2. Taquímetro
21
1. Tecla de acerto esquerda
2. Indicador de combustível
3. Indicador de advertência do nível de combustível “ ”
4. Conta-quilómetros
5. Indicador de advertência da temperatura do refrigerante “ ”
6. Indicador da temperatura do refrigerante
7. Tecla de acerto direita
23
4
56
11
7
1. Contador de percurso/contador de percurso da reserva de combustível
2. Temperatura ambiente/consumo de combustível em média/consumo de
combustível instantâneo
1. Relógio
211
59C-F8199-P2.book 5 ページ ２０１３年７月１日　月曜日　午前１１時１６分
