CARATTERISTICHE TECNICHE
HAU5091D
Dimensioni:Lunghezza totale:2200 mm (86.6 in)
Larghezza totale: 775 mm (30.5 in)
Altezza totale: 1420/1475 mm (55.9/58.1 in)
Altezza alla sella:
800 mm (31.5 in)
Passo: 1580 mm (62.2 in)
Distanza da terra: 125 mm (4.92 in)
Raggio minimo di sterzata:
2800 mm (110.2 in)Peso:Peso in ordine di marcia:XP500 217 kg (478 lb)
XP500A 221 kg (487 lb)Motore:Tipo di motore:4 tempi, raffreddato a liquido, bialbero a
camme in testa DOHC
Disposizione dei cilindri:
Bicilindrico in linea
Cilindrata: 530 cm
3
Alesaggio  corsa:
68.0  73.0 mm (2.68  2.87 in)
Rapporto di compressione:
10.90 : 1
Sistema di avviamento: Avviamento elettrico Sistema di lubrificazione:
A carter secco
Olio motore:Marca consigliata:YAMALUBE
Tipo: SAE 10W-30 oppure 10W-40
Gradazione dell’olio motore consigliato:
API service tipo SG o superiore/JASO MA
Quantità di olio motore: Senza sostituzione della cartuccia del filtro
dell’olio:
2.70 L (2.85 US qt, 2.38 Imp.qt)
Con sostituzione della cartuccia del filtro
dell’olio:
2.90 L (3.07 US qt, 2.55 Imp.qt)Impianto di raffreddamento:Capacità serbatoio liquido refrigerante (fino al
livello massimo): 0.27 L (0.29 US qt, 0.24 Imp.qt)
Capacità del radiatore (tutto il circuito compre-
so): 1.50 L (1.59 US qt, 1.32 Imp.qt)Filtro dell’aria:Elemento del filtro dell’aria:Elemento di carta rivestito d'olioCarburante:Carburante consigliato:Benzina normale senza piombo (gasohol
(E10) accettabile)
Capacità del serbatoio carburante: 15.0 L (3.96 US gal, 3.30 Imp.gal)
Quantità di riserva carburante: 3.0 L (0.79 US gal, 0.66 Imp.gal)
Iniezione carburante:Corpo farfallato:Sigla di i dentificazione:
59C1 00Candela/-e:Produttore/modello: NGK/CR7E
Distanza elettrodi: 0.7–0.8 mm (0.028–0.031 in)Frizione:Tipo di frizione:In bagno d'olio, automatica a dischi multipliTrasmissione:Rapporto di riduzione primaria:
1.000
Trasmissione finale: A cinghia
Rapporto di riduz ione secondaria:
6.034 (52/32 x 36/22 x 59/26)
Tipo di trasmissione:
A cinghia trapezoi dale, automaticaParte ciclistica:Tipo di telaio:
A diamante
Angolo di incidenza:
25.00 grado
Avancorsa: 92 mm (3.6 in)Pneumatico anteriore:Tipo:
Senza camera d'aria
Misura: 120/70R15 M/C 56H
U59CH2H0.book 1 ページ ２０１３年６月２６日　水曜日　午後６時１５分

CARATTERISTICHE TECNICHE
8-2
1
2
3
4
5
6
78
9
Produttore/modello:DUNLOP/GPR-100F
Produttore/modello:
BRIDGESTONE/BT011FPneumatico posteriore:Tipo:Senza camera d'aria
Misura:
160/60R15 M/C 67H
Produttore/modello: DUNLOP/GPR-100L
Produttore/modello: BRIDGESTONE/BT012RCarico:Carico massimo:XP500 198 kg (437 lb)
XP500A 194 kg (428 lb)
* (Peso totale del pilota, del passeggero, del
carico e degli accessori)Pressione pneumatici (misurata a pneu-
matici freddi):Condizione di carico:0–90 kg (0–198 lb)
Anteriore:225 kPa (2.25 kgf/cm
2, 33 psi)
Posteriore: 250 kPa (2.50 kgf/cm2, 36 psi)
Condizione di carico: XP500 90–198 kg (198–437 lb)
XP500A 90–194 kg (198–428 lb)
Anteriore:225 kPa (2.25 kgf/cm2, 33 psi)
Posteriore:
280 kPa (2.80 kgf/cm2, 41 psi)
Ruota anteriore:Tipo di ruota:Ruota in lega
Dimensioni cerchio: 15M/C x MT3.50Ruota posteriore:Tipo di ruota:
Ruota in lega
Dimensioni cerchio: 15M/C x MT5.00Freno anteriore:Tipo:
A doppio disco
Comando: Con la mano destra
Liquido consigliato: DOT 4Freno posteriore:Tipo:A disco singolo
Comando: Con la mano sinistra
Liquido consigliato:
DOT 4Sospensione anteriore:Tipo:Forcella telescopica
Tipo a molla/ammortizzatore:
Molla a spirale / ammo rtizzatore idraulico
Escursione ruota: 120.0 mm (4.72 in)Sospensione posteriore:Tipo:
Forcellone oscillante Tipo a molla/ammortizzatore:
Molla a spirale / ammortizzatore gas/olio
Escursione ruota:
116.0 mm (4.57 in)
Impianto elettrico:Sistema d’accensione:TCI
Sistema di carica:
Volano magnete in C.A.Batteria:Modello:YTZ12S
Tensione, capacità:
12 V, 11.0 AhFaro:Tipo a lampadina:Lampada alogenaTensione, potenza lampadina  quantità:Faro:
12 V, 55.0 W  2
Lampada biluce fanalino/stop: LED
Indicatore di direzione anteriore:
12 V, 21.0 W  2
Indicatore di direzione posteriore: 12 V, 21.0 W  2
Luce ausiliaria: 12 V, 5.0 W  1
Luce targa:
12 V, 5.0 W  1
Luce pannello strumenti: LED
Spia abbagliante: LED
U59CH2H0.book 2 ページ ２０１３年６月２６日　水曜日　午後６時１５分

CARATTERISTICHE TECNICHE
8-3
2
3
4
5
6
789
Spia degli indicatori di direzione:LED
Spia problemi al motore:
LED
Spia dell’ABS: XP500A LED
Spia del sistema immobilizzatore:
LEDFusibili:Fusibile principale: 40.0 A
Fusibile del faro: 20.0 A
Fusibile dell’impianto di segnalazione:
15.0 A
Fusibile dell’accensione: 7.5 A
Fusibile della lu ce di posizione:
10.0 A
Fusibile della ventola del radiatore:
15.0 A
Fusibile dell’impianto di iniezione carburante: 7.5 A
Fusibile della centralina dell’ABS: XP500A 5.0 A
Fusibile del motorino dell’ABS:
XP500A 30.0 A
Fusibile del solenoide ABS: XP500A 20.0 A
Fusibile di backup: 7.5 A
U59CH2H0.book 3 ページ ２０１３年６月２６日　水曜日　午後６時１５分

9-1
1
2
3
4
5
6
7
89

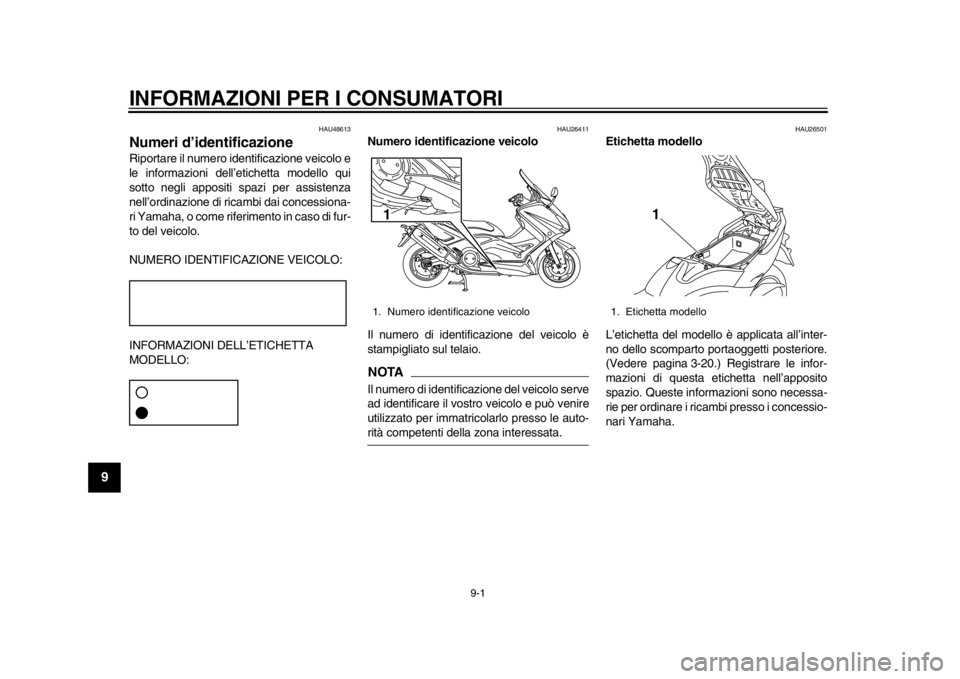

INFORMAZIONI PER I CONSUMATORI
HAU48613
Numeri d’identificazioneRiportare il numero identificazione veicolo e
le informazioni dell’etichetta modello qui
sotto negli appositi spazi per assistenza
nell’ordinazione di ricambi dai concessiona-
ri Yamaha, o come riferimento in caso di fur-
to del veicolo.
NUMERO IDENTIFICAZIONE VEICOLO:
INFORMAZIONI DELL’ETICHETTA
MODELLO:
HAU26411
Numero identificazione veicolo
Il numero di identificazione del veicolo è
stampigliato sul telaio.NOTAIl numero di identificazione del veicolo serve
ad identificare il vostro veicolo e può venire
utilizzato per immatricolarlo presso le auto-rità competenti della zona interessata.
HAU26501
Etichetta modello
L’etichetta del modello è applicata all’inter-
no dello scomparto portaoggetti posteriore.
(Vedere pagina 3-20.) Registrare le infor-
mazioni di questa etichetta nell’apposito
spazio. Queste informazioni sono necessa-
rie per ordinare i ricambi presso i concessio-
nari Yamaha.
1. Numero identificazione veicolo1
1. Etichetta modello
1
U59CH2H0.book 1 ページ ２０１３年６月２６日　水曜日　午後６時１５分

INDICE ANALITICO
AABS (per modelli con ABS) ..................... 3-15
Accelerazione e decelerazione.................. 5-3
Accensione del motore .............................. 5-1
Assieme ammortizzatore ......................... 3-24
Avvio del mezzo ........................................ 5-2BBatteria .................................................... 6-28
Blocchetto accensione/bloccasterzo ......... 3-2
Blocco freno posteriore, controllo ............ 6-22CCandele, controllo.................................... 6-10
Caratteristiche tecniche ............................. 8-1
Carburante............................................... 3-17
Carburante, consigli per ridurne il consumo .................................................. 5-4
Cavalletto centrale e cavalletto laterale, controllo e lubrificazione ........................ 6-26
Cavalletto laterale .................................... 3-24
Cavi, controllo e lubrificazione ................. 6-25
Cavo del blocco freno posteriore,
regolazione ............................................ 6-21
Commutatore luce abbagliante/ anabbagliante ........................................ 3-12
Consigli per una guida sicura .................... 1-5
Contagiri .................................................... 3-5
Convertitore catalitico .............................. 3-18
Cuscinetti ruote, controllo ........................ 6-28DDisplay multifunzione................................. 3-5EElemento filtrante, sostituzione................ 6-16
Etichetta modello ....................................... 9-1
FForcella, controllo .................................... 6-27
Frenatura................................................... 5-3
Fusibili, sostituzione ................................ 6-30GGioco della manopola acceleratore, controllo ................................................ 6-17
Gioco delle leve freno anteriore e posteriore, controllo .............................. 6-20
Gioco valvole........................................... 6-17IInformazioni di sicurezza ........................... 1-1
Interruttore avviamento ........................... 3-12
Interruttore dell’avvisa tore acustico ......... 3-12
Interruttore di arresto motore .................. 3-12
Interruttore di segnalazione luce
abbagliante ........................................... 3-12
Interruttore indicatori di direzione ............ 3-12
Interruttore luci d’emergenza .................. 3-13
Interruttori manubrio ................................ 3-12KKit attrezzi ................................................. 6-2LLampada biluce fanalino/stop ................. 6-33
Lampada faro, sostituzione ..................... 6-32
Lampada indicatore di direzione
(anteriore), sostituzione ........................ 6-33
Lampada luce di posizione anteriore,
sostituzione ........................................... 6-35
Lampada luce targa, sostituzione ........... 6-34
Leva di blocco freno posteriore ............... 3-14
Leva freno, anteriore ............................... 3-13
Leva freno, posteriore ............................. 3-14
Leve freno, lubrificazione ........................ 6-26 Liquido freni, sostituzione ........................6-24
Liquido refrigerante .................................. 6-14
Livello liquido freni, controllo.................... 6-23
MManopola e cavo acceleratore,
controllo e lubrificazione ........................6-25
Manutenzione e lubrificazione, periodica ...6-4
Manutenzione, sistema di controllo emissioni..................................................6-3NNumeri d’identificazione .............................9-1
Numero identificazione veicolo ..................9-1OOlio motore e cartuccia filtro olio ............. 6-11PPannelli, rimozione ed installazione ...........6-8
Parabrezza ..............................................3-22
Parcheggio.................................................5-5
Pastiglie del freno anteriore e posteriore, controllo ............................... 6-22
Pneumatici ...............................................6-18
Poggiaschiena del pilo ta, regolazione .....3-19
Portacasco ...............................................3-20
Posizioni dei componenti ...........................2-1
Pulizia ........................................................7-1RRegime del minimo .................................. 6-16
Ricerca ed eliminazione guasti ................ 6-36
Rimessaggio ..............................................7-3
Rodaggio ...................................................5-4
Ruote ....................................................... 6-20SScomparti portaoggetti.............................3-20
Sella ......................................................... 3-18
U59CH2H0.book 2 ページ ２０１３年６月２６日　水曜日　午後６時１５分

INDICE ANALITICOSistema d’interruzione circuito
accensione ............................................3-25
Sistema immobilizzatore ............................3-1
Specchietti retrovisori...............................3-24
Spia ABS (per modelli con ABS)................3-3
Spia guasto motore ....................................3-3
Spia immobilizer.........................................3-4
Spia luce abbagliante.................................3-3
Spie d’avvertimento e di segnalazione ......3-3
Spie indicatori di direzione .........................3-3
Sterzo, controllo .......................................6-28TTabelle di ricerca ed eliminazione guasti .....................................................6-37
Tachimetro .................................................3-4
Tappo serbatoio carburante .....................3-16
Tensione della cinghia di trasmissione ....6-25VVerniciatura opaca, prestare attenzione ....7-1
