YAMAHA TMAX 2014 Manuale duso (in Italian)

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-23
2
3
4
567
8
9
specificati nella tabella della manutenzione
periodica e lubrificazione. Ciascuna pasti-
glia è provvista di un indicatore d’usura, che
consente di verificare l’usura della stessa
senza dover disassem blare il freno. Per
controllare l’usura della pastiglia, controllare
la posizione dell’indicatore d’usura mentre
si aziona il freno. Se una pastiglia si è usu-
rata al punto che l’indicatore d’usura quasi
tocca il disco del freno, fare sostituire in
gruppo le pastiglie dei freni da un conces-
sionario Yamaha.
HAU22582
Controllo del livello liquido freniPrima di utilizzare il mezzo, controllare che
il liquido dei freni sia al di sopra del riferi-
mento livello min. Prima di controllare il livel-
lo del liquido dei freni, assicurarsi che la
parte superiore del serbatoio sia in posizio-
ne orizzontale. Rabboccare il liquido dei fre-
ni, se necessario.
Freno anteriore Freno posteriore
AVVERTENZA
HWA15991
Una manutenzione scorretta può causa-
re la riduzione della capacità di frenata.
Rispettare le seguenti precauzioni:
Un livello insufficiente del liquido
freni potrebbe provocare l’ingresso
di aria nel circuito freni, causando
una diminuzione delle prestazioni
di frenata.

Pulire il tappo di riempimento prima
di rimuoverlo. Utilizzare solo liqui-
do dei freni DOT 4 proveniente da
un contenitore sigillato.
1. Riferimento di livello min.
1
1. Riferimento di livello min.Liquido freni prescritto secondo spe-
cifica:
DOT 4
1
U59CH2H0.book 23 ページ ２０１３年６月２６日　水曜日　午後６時１５分

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-24
1
2
3
4
56
7
8
9

Utilizzare solo il liquido freni pre-
scritto secondo specifica; altrimen-
ti le guarnizioni in gomma
potrebbero deteriorarsi, causando
perdite.

Rabboccare con lo stesso tipo di li-
quido freni. L’aggiunta di un liquido
dei freni diverso da DOT 4 può cau-
sare una reazione chimica nociva.

Evitare infiltrazioni d’acqua nel ser-
batoio liquido freni durante il rifor-
nimento. L’acqua causa una
notevole riduzione del punto di
ebollizione del liquido e può provo-care il “vapor lock”.
ATTENZIONE
HCA17641
Il liquido freni può danneggiare le super-
fici verniciate o le pa rti in plastica. Pulire
sempre immediatamente l’eventuale li-quido versato.
Poiché le pastiglie freni si consumano, è
normale che il livello liquido freni diminuisca
gradualmente. Se il livello del liquido freni è
basso è possibile che le pastiglie dei freni
siano usurate e/o che vi sia una perdita nel
circuito freni; pertanto, assicurarsi di con-
trollare il livello d’usura delle pastiglie dei
freni e la presenza di perdite nel circuito fre-
ni. Se il livello del liquido freni cala improvvi- samente, fare controllare il mezzo da un
concessionario Yamaha prima di continua-
re a utilizzarlo.
HAU22733
Sostituzione del liquido freniFare cambiare il liquido freni da un conces-
sionario Yamaha agli intervalli specificati
nella tabella della manutenzione periodica e
lubrificazione. Inoltre fare sostituire i parao-
lio delle pompe freni e delle pinze, come
pure i tubi freni agli intervalli elencati qui di
seguito, oppure se presentano danneggia-
menti o perdite.
Paraolio: Sostituire ogni due anni.

Tubi freni: Sostituire ogni quattro anni.
U59CH2H0.book 24 ページ ２０１３年６月２６日　水曜日　午後６時１５分

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-25
2
3
4
567
8
9
HAU51991
Tensione della cinghia di
trasmissioneFar eseguire il controllo e la regolazione
della tensione della cinghia di trasmissione
da un concessionario Yamaha agli intervalli
specificati nella tabella della manutenzione
periodica e lubrificazione.
HAU23098
Controllo e lubrificazione dei
caviPrima di utilizzare il mezzo, controllare sem-
pre il funzionamento di tutti i cavi di coman-
do e le condizioni dei cavi, e lubrificare le
estremità cavi, se necessario. Se un cavo è
danneggiato o non si muove agevolmente,
farlo controllare o sostituire da un conces-
sionario Yamaha. AVVERTENZA! Even-
tuali danni al corpo esterno dei cavi
possono comportare l’arrugginimento
dei cavi all’interno e interferire sul movi-
mento dei cavi stessi. Se i cavi sono
danneggiati, sostituirli al più presto pos-
sibile per prevenire condizioni di manca-
ta sicurezza.
[HWA10712] HAU23115
Controllo e lubrificazione della
manopola e del cavo
acceleratorePrima di ogni utilizzo, controllare sempre il
funzionamento della manopola accelerato-
re. Inoltre, si deve fare lubrificare il cavo da
un concessionario Yamaha agli intervalli
specificati nella tabella di manutenzione pe-
riodica.
Il cavo acceleratore è equipaggiato con una
copertura in gomma. Accertarsi che la co-
pertura sia installata correttamente. Anche
se installata correttamente, la copertura
non protegge completamente il cavo
dall’eventuale penetrazione di acqua. Per-
tanto, prestare attenzione a non versare ac-
qua direttamente sulla copertura o sul cavo
quando si lava il veicolo. Se il cavo o la co-
pertura si sporcano,
pulirli con un panno
umido.
Lubrificante consigliato:
lubrificante per cavi Yamaha o altro
lubrificante per cavi idoneo
U59CH2H0.book 25 ページ ２０１３年６月２６日　水曜日　午後６時１５分

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-26
1
2
3
4
56
7
8
9
HAU23173
Lubrificazione delle leve freno
anteriore e posterioreLeva freno anteriore
Leva freno posteriore
I perni di guida delle leve freno anteriore e
posteriore vanno lubrificati agli intervalli
specificati nella tabella della manutenzione
periodica e lubrificazione.
HAU23215
Controllo e lubrificazione del
cavalletto centrale e del
cavalletto lateralePrima di utilizzare il mezzo, controllare sem-
pre il funzionamento del cavalletto centrale
e del cavalletto laterale, e lubrificare, se ne-
cessario, i perni di guida e le superfici di
contatto metallo/metallo.
Lubrificante consigliato:Grasso al silicone
U59CH2H0.book 26 ページ ２０１３年６月２６日　水曜日　午後６時１５分

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-27
2
3
4
567
8
9
AVVERTENZA
HWA10742
Se il cavalletto centrale o il cavalletto la-
terale non si alza e non si abbassa age-
volmente, farlo controllare o riparare da
un concessionario Yamaha. Altrimenti il
cavalletto centrale o il cavalletto laterale
potrebbe toccare il terreno e distrarre il
pilota, con conseguente eventuale per-dita del controllo del mezzo.
HAU23273
Controllo della forcellaSi devono controllare le condizioni ed il fun-
zionamento della forcella come segue agli
intervalli specificati nella tabella della manu-
tenzione periodica e lubrificazione.
Per controllare le condizioni
Controllare che i tubi di forza non presentino
graffi, danneggiamenti o eccessive perdite
di olio.
Per controllare il funzionamento 1. Posizionare il veicolo su una superficie piana e mantenerlo diritto.
AVVERTENZA! Per evitare infortu-
ni, supportare fermamente il veico-
lo in modo che non ci sia pericolo
che si ribalti.
[HWA10752]
2. Azionando il freno anteriore, premerecon forza il manubrio diverse volte ver-
so il basso per verificare se la forcella
si comprime e si estende regolarmen-
te.
ATTENZIONE
HCA10591
Se la forcella è danneggiata o non fun-
ziona agevolmente, farla controllare o ri-parare da un concessionario Yamaha.
Lubrificante consigliato:
Grasso a base di sapone di litio
U59CH2H0.book 27 ページ ２０１３年６月２６日　水曜日　午後６時１５分

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-28
1
2
3
4
56
7
8
9
HAU45512
Controllo dello sterzoSe usurati o allentati, i cuscinetti dello ster-
zo possono essere fonte di pericoli. Pertan-
to si deve controllare il funzionamento dello
sterzo come segue agli intervalli specificati
nella tabella della manutenzione periodica e
lubrificazione. 1. Posizionare il veicolo sul cavalletto centrale. AVVERTENZA! Per evitare
infortuni, supportare fermamente il
veicolo in modo che non ci sia peri-
colo che si ribalti.
[HWA10752]
2. Tenere le estremità inferiori degli steli forcella e cercare di muoverli in avanti
e all’indietro. Se si sente del gioco, fare
controllare o riparare lo sterzo da un
concessionario Yamaha.
HAU23292
Controllo dei cuscinetti ruoteSi devono controllare i cuscinetti ruota ante-
riore e posteriore agli intervalli specificati
nella tabella della manutenzione periodica e
lubrificazione. Se c’è del gioco nel mozzo
ruota, o se la ruota non gira agevolmente,
fare controllare i cuscinetti ruote da un con-
cessionario Yamaha.
HAU52043
BatteriaLa batteria si trova sotto allo scomparto por-
taoggetti anteriore A. (Vedere pagina 3-20.)
Questo modello è equipaggiato con una
batteria ricaricabile con valvola di sicurezza
VRLA (Valve Regulated Lead Acid). Non
occorre controllare l’elettrolito o aggiungere
acqua distillata. Tuttavia, occorre controlla-
re i collegamenti dei cavi batteria e, se ne-
cessario, stringerli.
AVVERTENZA
HWA10761

Il liquido della batteria è velenoso e
pericoloso, in quanto contiene aci-
do solforico che provoca ustioni
gravi. Evitare qualsiasi contatto con
la pelle, gli occhi o gli abiti e proteg-
gere sempre gli occhi quando si la-
vora vicino alle batterie. In caso di
contatto, eseguire i seguenti prov-
vedimenti di PRONTO SOCCORSO.
CONTATTO ESTERNO: Sciac-quare con molta acqua.
CONTATTO INTERNO: Bere
grandi quantità di acqua o latte e
chiamare immediatamente un
medico.
OCCHI: Sciacquare con acqua per 15 minuti e ricorrere imme-
diatamente ad un medico.
U59CH2H0.book 28 ページ ２０１３年６月２６日　水曜日　午後６時１５分

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-29
2
3
4
567
8
9

Le batterie producono gas idrogeno
esplosivo. Pertanto tenere le scintil-
le, le fiamme, le sigarette ecc. lonta-
ne dalla batteria e provvedere ad
una ventilazione adeguata quando
si carica la batteria in ambienti chiu-
si.

TENERE QUESTA E TUTTE LE
BATTERIE FUORI DALLA PORTA-TA DEI BAMBINI.

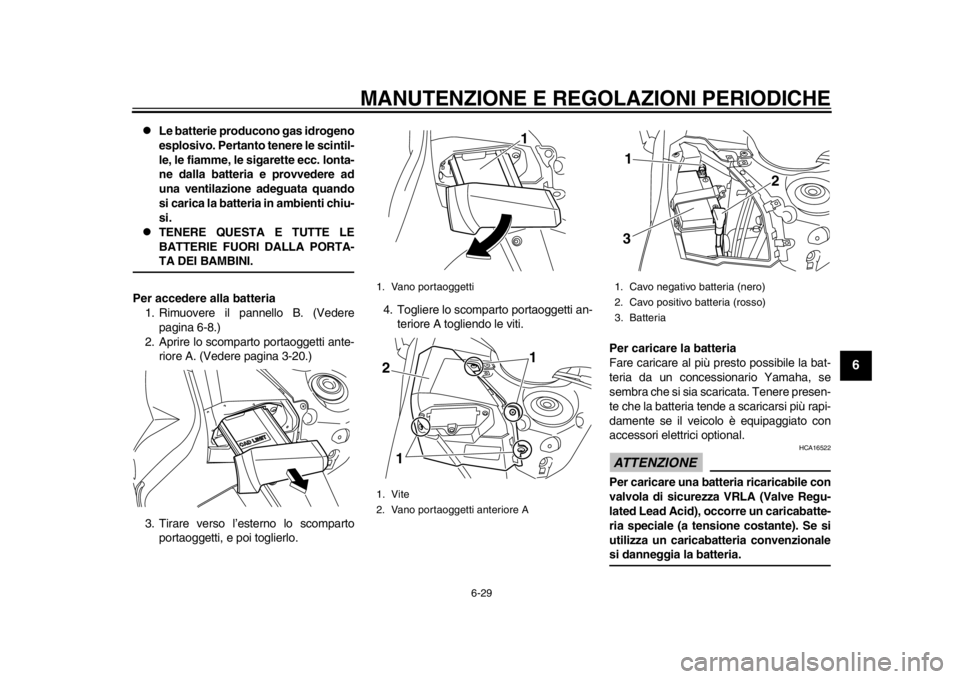

Per accedere alla batteria 1. Rimuovere il pannello B. (Vedere
pagina 6-8.)
2. Aprire lo scomparto portaoggetti ante- riore A. (Vedere pagina 3-20.)
3. Tirare verso l’esterno lo scomparto portaoggetti, e poi toglierlo. 4. Togliere lo scomparto portaoggetti an-
teriore A togliendo le viti.
Per caricare la batteria
Fare caricare al più presto possibile la bat-
teria da un concessionario Yamaha, se
sembra che si sia scaricata. Tenere presen-
te che la batteria tende a scaricarsi più rapi-
damente se il veicolo è equipaggiato con
accessori elettrici optional.
ATTENZIONE
HCA16522
Per caricare una batteria ricaricabile con
valvola di sicurezza VRLA (Valve Regu-
lated Lead Acid), occorre un caricabatte-
ria speciale (a tensione costante). Se si
utilizza un caricabatteria convenzionalesi danneggia la batteria.
1. Vano portaoggetti
1. Vite
2. Vano portaoggetti anteriore A
11
1
2
1. Cavo negativo batteria (nero)
2. Cavo positivo batteria (rosso)
3. Batteria
2
3 1
U59CH2H0.book 29 ページ ２０１３年６月２６日　水曜日　午後６時１５分

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-30
1
2
3
4
56
7
8
9

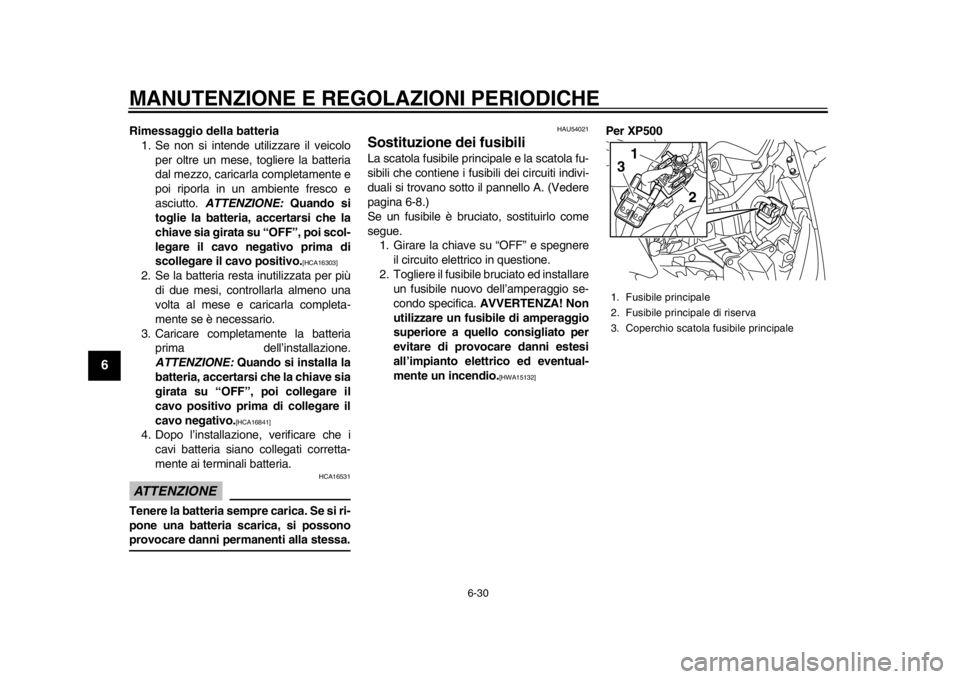

Rimessaggio della batteria1. Se non si intende utilizzare il veicolo
per oltre un mese, to gliere la batteria
dal mezzo, caricarla completamente e
poi riporla in un ambiente fresco e
asciutto. ATTENZIONE: Quando si
toglie la batteria, accertarsi che la
chiave sia girata su “OFF”, poi scol-
legare il cavo negativo prima di
scollegare il cavo positivo.
[HCA16303]
2. Se la batteria resta inutilizzata per più
di due mesi, controllarla almeno una
volta al mese e caricarla completa-
mente se è necessario.
3. Caricare completamente la batteria prima dell’installazione.
ATTENZIONE: Quando si installa la
batteria, accertarsi che la chiave sia
girata su “OFF”, poi collegare il
cavo positivo prima di collegare il
cavo negativo.
[HCA16841]
4. Dopo l’installazione, verificare che i cavi batteria siano collegati corretta-
mente ai terminali batteria.ATTENZIONE
HCA16531
Tenere la batteria sempre carica. Se si ri-
pone una batteria scarica, si possonoprovocare danni permanenti alla stessa.
HAU54021
Sostituzione dei fusibiliLa scatola fusibile principale e la scatola fu-
sibili che contiene i fusibili dei circuiti indivi-
duali si trovano sotto il pannello A. (Vedere
pagina 6-8.)
Se un fusibile è bruciato, sostituirlo come
segue.1. Girare la chiave su “OFF” e spegnere il circuito elettrico in questione.
2. Togliere il fusibile bruciato ed installare un fusibile nuovo dell’amperaggio se-
condo specifica. AVVERTENZA! Non
utilizzare un fusibile di amperaggio
superiore a quello consigliato per
evitare di provocare danni estesi
all’impianto elettrico ed eventual-
mente un incendio.
[HWA15132]
Per XP5001. Fusibile principale
2. Fusibile principale di riserva
3. Coperchio scatola fusibile principale
1
2
3
U59CH2H0.book 30 ページ ２０１３年６月２６日　水曜日　午後６時１５分

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-31
2
3
4
567
8
9

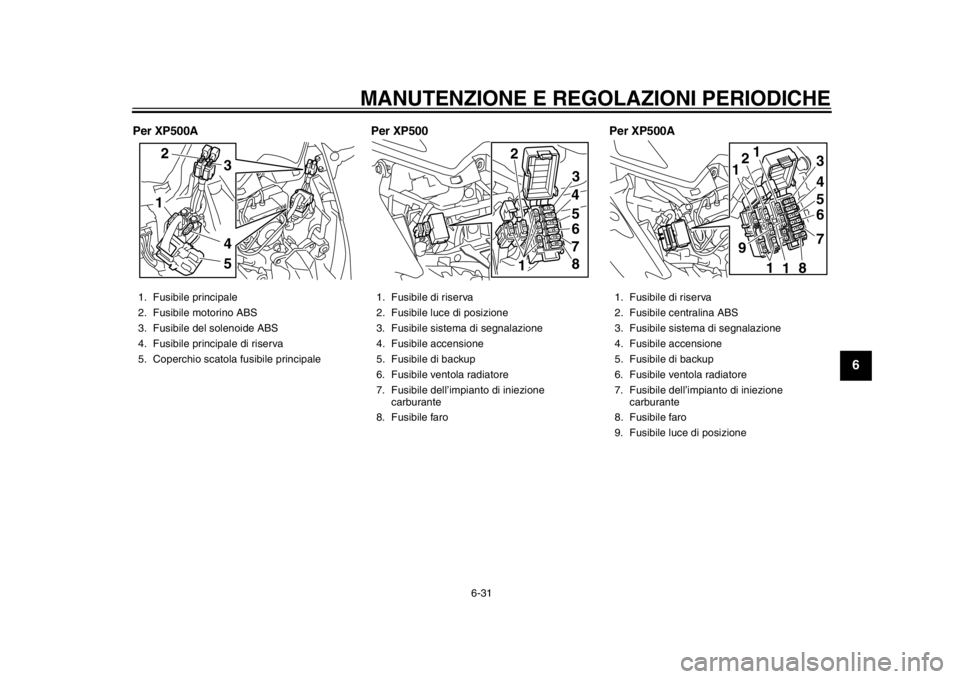

Per XP500APer XP500 Per XP500A1. Fusibile principale
2. Fusibile motorino ABS
3. Fusibile del solenoide ABS
4. Fusibile principale di riserva
5. Coperchio scatola fusibile principale
1
4
5
2
3
1. Fusibile di riserva
2. Fusibile luce di posizione
3. Fusibile sistem a di segnalazione
4. Fusibile accensione
5. Fusibile di backup
6. Fusibile ventola radiatore
7. Fusibile dell’impianto di iniezione carburante
8. Fusibile faro
3
4
56
7 8
2
1
1. Fusibile di riserva
2. Fusibile centralina ABS
3. Fusibile sistema di segnalazione
4. Fusibile accensione
5. Fusibile di backup
6. Fusibile ventola radiatore
7. Fusibile dell’impianto di iniezione carburante
8. Fusibile faro
9. Fusibile luce di posizione
1 2
1
3
5 4
6
7
1
9
1
8
U59CH2H0.book 31 ページ ２０１３年６月２６日　水曜日　午後６時１５分

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-32
1
2
3
4
56
7
8
9
3. Girare la chiave su “ON” ed accendereil circuito elettrico in questione per con-
trollare se l’apparecchiatura funziona.
4. Se nuovamente il fusibile brucia subi-
to, fare controllare l’impianto elettrico
da un concessionario Yamaha.
HAU52233
Sostituzione della lampada faroQuesto modello è equipaggiato con una
lampada faro alogena. Se la lampada faro
brucia, sostituirla come segue.ATTENZIONE
HCA10651
Stare attenti a non danneggiare le se-
guenti parti:
Lampadina del faro
Non toccare la parte di vetro della
lampadina del faro, per mantenerla
priva di olio, altrimenti si influirebbe
negativamente sulla trasparenza
del vetro, sulla luminosità e sulla
durata della lampadina. Eliminare
completamente ogni traccia di
sporco e le impronte delle dita sulla
lampadina utilizzando un panno
inumidito con alcool o diluente.

Lente del faro
Non attaccare nessun tipo di pelli-
cola colorata o di adesivo sul tra-
sparente del faro.
Non utilizzare lamp adine del faro di
potenza superiore a quella specifi-cata. 1. Rimuovere il pannello A. (Vedere
pagina 6-8.)
2. Togliere il cappuccio coprilampada.
3. Scollegare il connettore faro, e poi to-
gliere la lampada bruciata girandola in
senso antiorario.
Fusibili secondo specifica:
Fusibile principale:40.0 A
Fusibile del faro:
20.0 A
Fusibile dell’impianto di segnalazio-
ne: 15.0 A
Fusibile dell’accensione: 7.5 A
Fusibile della ventola del radiatore: 15.0 A
Fusibile dell’impianto di iniezione car-
burante:
7.5 A
Fusibile della luce di posizione:
10.0 A
Fusibile della centralina dell’ABS: XP500A 5.0 A
Fusibile del motorino dell’ABS: XP500A 30.0 A
Fusibile del solenoide ABS:
XP500A 20.0 A
Fusibile di backup: 7.5 A

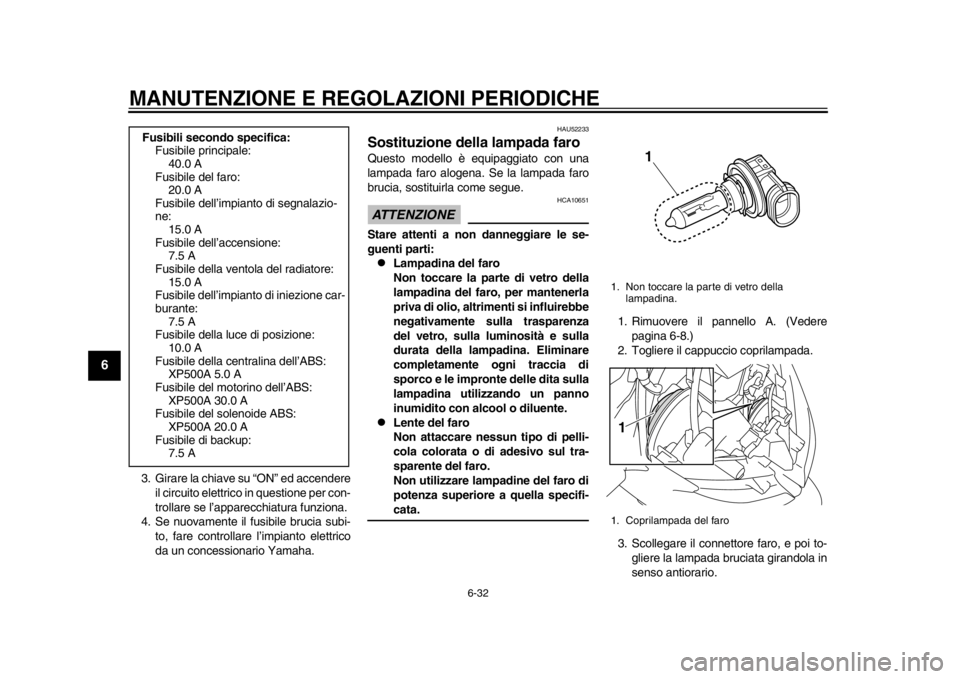

1. Non toccare la parte di vetro della
lampadina.
1. Coprilampada del faro
1
1
U59CH2H0.book 32 ページ ２０１３年６月２６日　水曜日　午後６時１５分
