MANUTENZIONE E REGOLAZIONI PERIODICHE
6-3
2
3
4
567
8
9
HAU46862
NOTA
I controlli annuali vanno eseguiti ogni anno, a meno che in precedenza, non si sia raggiunta la scadenza di un intervallo
chilometrico (o per il Regno Unito, la scadenza di un intervallo basato sulle miglia).
Da 50000 km (30000 mi), ripetere gli intervalli di manutenzione iniziando da 10000 km (6000 mi).
Affidare l’assistenza delle posizioni evidenziate da un asterisco ad un concessionario Yamaha, in quanto richiedono utensili speciali,dati ed abilità tecnica.
HAU46911
Tabella di manutenzione periodica per il sistema di controllo emissioniN. POSIZIONEINTERVENTO DI CONTROLLO O
MANUTENZIONE LETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROLLO
ANNUALE
1000 km (600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 *Circuito del
carburante Verificare che i tubi flessibili della
benzina non siano fessurati o
danneggiati.
2 *Candele Controllare lo stato.
Pulire e ripristinare la distanza
elettrodi.
Sostituire.
3 *Va l vo l e Controllare il gioco valvole.
Regolare. Ogni 40000 km (24000 mi)
4 *Iniezione
carburante Regolare il regime del minimo e la
sincronizzazione.
U59CH2H0.book 3 ページ 2013年6月26日 水曜日 午後6時15分
Page 52 of 98
MANUTENZIONE E REGOLAZIONI PERIODICHE
6-4
1
2
3
4
56
7
8
9
HAU1770G
Tabella manutenzione generale e lubrificazioneN. POSIZIONEINTERVENTO DI CONTROLLO O
MANUTENZIONE LETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROLLO
ANNUALE
1000 km (600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 Elemento del filtro
dell’aria
2 *Elementi del filtro
dell’aria del carter
della cinghia
trapezoidale
3 *Freno anteriore Controllare il funzionamento, il
livello del liquido e l’assenza di
perdite nel veicolo.
Sostituire le pastiglie dei fr eni. Se consumate fino al limite
4 *Freno posteriore Controllare il funzionamento, il
livello del liquido e l’assenza di
perdite nel veicolo.
Sostituire le pastiglie dei fr eni. Se consumate fino al limite
5 *Tu b i f r e n i Controllare se vi sono
fessurazioni o danneggiamenti.
Controllare che la posa e il serraggio siano corretti.
Sostituire. Ogni 4 anni
6 *Liquido freni Sostituire. Ogni 2 anni
7 Cavo del blocco
freno posteriore Controllare la lunghezza del cavo.
Regolare se necessario.
4000 km (2400 mi) dopo i primi 1000 km (600 mi) e ogni 5000 km
(3000 mi) successivi
8 *Blocco freno
posteriore Controllare il funzionamento.
Controllare il soffietto parapolvere
in gomma.
Controllare l’indicatore di usura.
Regolare se necessario.
9 *Ruote Controllare il disassamento e
danneggiamenti.
U59CH2H0.book 4 ページ 2013年6月26日 水曜日 午後6時15分
Page 53 of 98
MANUTENZIONE E REGOLAZIONI PERIODICHE
6-5
2
3
4
567
8
9
10*Pneumatici Controllare la profondità del
battistrada e danneggiamenti.
Sostituire se necessario.
Controllare la pressione dell’aria.
Correggere se necessario.
11 *Cuscinetti delle
ruote Controllare che il cuscinetto non
sia allentato o danneggiato.
12 *Cinghia di
trasmissione Controllare lo stato della cinghia.
Sostituire se danneggiata.
Controllare la tensione della
cinghia.
Regolare se necessario.
Ogni 10000 km (6000 mi) fino a 40000 km (24000 mi), poi ogni
5000 km (3000 mi)
13 *Puleggia
conduttrice e albero
secondario Lubrificare.
14 *Cuscinetti dello
sterzo Controllare il gioco dei cuscinetti e
la durezza della sterzo.
Lubrificare con grasso a base di sapone di litio. Ogni 20000 km (12000 mi)
15 *Fissaggi della parte
ciclistica Accertarsi che tutti i dadi, i bulloni
e le viti siano serrati
correttamente.
16 Perno di rotazione
della leva freno
anteriore Lubrificare con grasso al silicone.
17 Perno di rotazione
leva freno
posteriore Lubrificare con grasso al silicone.
18 Cavalletto laterale,
cavalletto centrale Controllare il funzionamento.
Lubrificare con grasso a base di
sapone di litio.
N. POSIZIONE
INTERVENTO DI CONTROLLO O
MANUTENZIONE LETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROLLO
ANNUALE
1000 km (600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
U59CH2H0.book 5 ページ 2013年6月26日 水曜日 午後6時15分
Page 54 of 98
MANUTENZIONE E REGOLAZIONI PERIODICHE
6-6
1
2
3
4
56
7
8
9
19*Interruttore del
cavalletto laterale Controllare il funzionamento.
20 *Forcella Controllare il funzionamento e
l’assenza di perdite di olio.
21 *Gruppo
dell’ammortizzatore Controllare il funzionamento e
l’assenza di perdite di olio
nell’ammortizzatore.
22 Olio motore Cambiare. (Vedere pagine 3-8 e
6-11.)
Quando l’indicatore cambio olio lampeggia
Controllare il livello dell’olio e l’assenza di perdite di olio nel
veicolo. Ogni 5000 km (3000 mi)
23 Cartuccia del filtro
dell’olio motore
24 *Sistema di
raffreddamento Controllare il livello del liquido
refrigerante e l’assenza di perdite
di olio nel veicolo.
Cambiare liquido refr igerante. Ogni 3 anni
25 *Cinghia
trapezoidale Quando l’indicatore di sostituzione ci
nghia trapezoidale lampeggia [ogni 20000
km (12500 mi)]
26 *Interruttori del freno
anteriore e del freno
posteriore Controllare il funzionamento.
27 Parti in movimento
e cavi Lubrificare.
28 *Manopola
acceleratore Controllare il funzionamento.
Controllare il gioco della
manopola acceleratore e se
necessario regolarlo.
Lubrificare il cavo e il corpo della manopola.
N. POSIZIONE
INTERVENTO DI CONTROLLO O
MANUTENZIONE LETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROLLO
ANNUALE
1000 km (600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
U59CH2H0.book 6 ページ 2013年6月26日 水曜日 午後6時15分
Page 55 of 98
MANUTENZIONE E REGOLAZIONI PERIODICHE
6-7
2
3
4
567
8
9
HAU38263
NOTA
Filtro aria motore e filtri aria cinghia trapezoidale
Il filtro aria motore di questo modello è dotato di una cartuccia monouso di carta con rivestimento d’olio, che non va pulita con aria
compressa per evitare di danneggiarla.
Si deve sostituire l’elemento del filtro aria motore ed eseguire l’assistenza degli elementi dei filtri aria cinghia trapezoid ale più fre-
quentemente se si utilizza il mezzo in zone molto umide o polverose.
Manutenzione del freno idraulico
Dopo il disassemblaggio delle pompe freni e delle pinze, cambia re sempre il liquido. Controllare regolarmente i livelli del liquido
freni e riempire i serbatoi secondo necessità.
Ogni due anni sostituire i componenti interni delle pompe freni e delle pinze, e cambiare il liquido freni. Sostituire i tubi freni ogni quattro anni e se sono fessurati o danneggiati.
29 *Luci, segnali e
interruttori Controllare il funzionamento.
Regolare il fascio di luce del faro.
N. POSIZIONE
INTERVENTO DI CONTROLLO O
MANUTENZIONE LETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROLLO
ANNUALE
1000 km (600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
U59CH2H0.book 7 ページ 2013年6月26日 水曜日 午後6時15分
Page 56 of 98
MANUTENZIONE E REGOLAZIONI PERIODICHE
6-8
1
2
3
4
56
7
8
9
HAU18772
Rimozione ed installazione dei
pannelliI pannelli illustrati vanno tolti per eseguire
alcuni dei lavori di manutenzione descritti in
questo capitolo. Fare riferimento a questa
sezione tutte le volte che si deve togliere ed
installare un pannello.
HAU52012
Pannello A

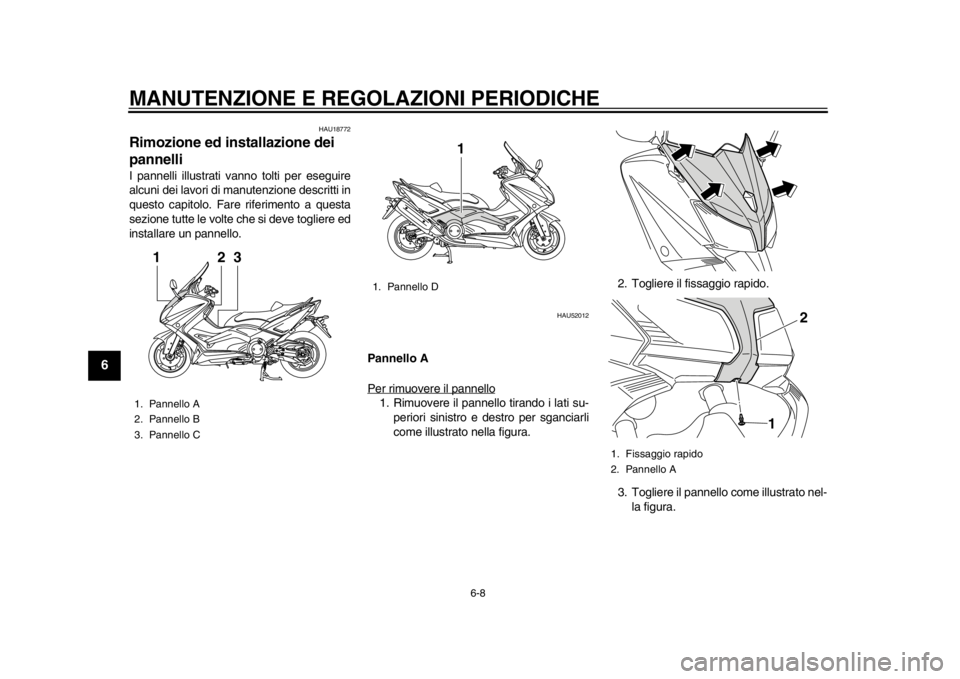

Per rimuovere il pannello1. Rimuovere il pannello tirando i lati su-periori sinistro e destro per sganciarli
come illustrato nella figura. 2. Togliere il fissaggio rapido.
3. Togliere il pannello come illustrato nel-
la figura.
1. Pannello A
2. Pannello B
3. Pannello C
23
1
1. Pannello D
1
1. Fissaggio rapido
2. Pannello A
1 2
U59CH2H0.book 8 ページ 2013年6月26日 水曜日 午後6時15分
Page 57 of 98
MANUTENZIONE E REGOLAZIONI PERIODICHE
6-9
2
3
4
567
8
9
Per installare il pannelloPosizionare il pannello nella sua posizione
originaria, e installare il fissaggio rapido.
Pannello B

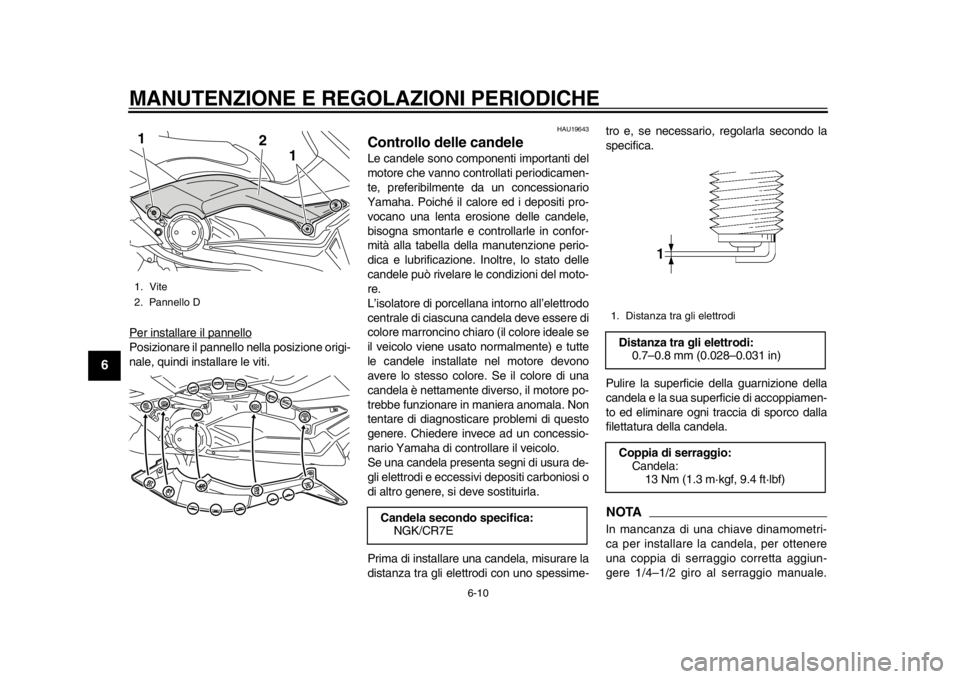

Per rimuovere il pannelloTogliere le viti e poi tirare il pannello verso
l’alto.Per installare il pannello
Posizionare il pannello nella posizione origi-
nale, quindi installare le viti.
Pannello C
Per rimuovere il pannelloTogliere le viti e poi tirare il pannello indietro
e verso l’alto.
Per installare il pannello
Posizionare il pannello nella posizione origi-
nale, quindi installare le viti.
Pannello D
Per rimuovere il pannelloRimuovere le viti, quindi tirare il pannello
verso l’esterno.
1. Vite
2. Pannello B
21
1. Vite
2. Pannello C
2
1
U59CH2H0.book 9 ページ 2013年6月26日 水曜日 午後6時15分
Page 58 of 98
MANUTENZIONE E REGOLAZIONI PERIODICHE
6-10
1
2
3
4
56
7
8
9
Per installare il pannelloPosizionare il pannello nella posizione origi-
nale, quindi installare le viti.
HAU19643
Controllo delle candeleLe candele sono componenti importanti del
motore che vanno controllati periodicamen-
te, preferibilmente da un concessionario
Yamaha. Poiché il calore ed i depositi pro-
vocano una lenta erosione delle candele,
bisogna smontarle e controllarle in confor-
mità alla tabella della manutenzione perio-
dica e lubrificazione. Inoltre, lo stato delle
candele può rivelare le condizioni del moto-
re.
L’isolatore di porcellana intorno all’elettrodo
centrale di ciascuna candela deve essere di
colore marroncino chiaro (il colore ideale se
il veicolo viene usato normalmente) e tutte
le candele installate nel motore devono
avere lo stesso colore. Se il colore di una
candela è nettamente diverso, il motore po-
trebbe funzionare in maniera anomala. Non
tentare di diagnosticare problemi di questo
genere. Chiedere invece ad un concessio-
nario Yamaha di controllare il veicolo.
Se una candela presenta segni di usura de-
gli elettrodi e eccessivi depositi carboniosi o
di altro genere, si deve sostituirla.
Prima di installare una candela, misurare la
distanza tra gli elettrodi con uno spessime- tro e, se necessario, regolarla secondo la
specifica.
Pulire la superficie della guarnizione della
candela e la sua superficie di accoppiamen-
to ed eliminare ogni traccia di sporco dalla
filettatura della candela.
NOTAIn mancanza di una chiave dinamometri-
ca per installare la candela, per ottenere
una coppia di serraggio corretta aggiun-
gere 1/4–1/2 giro al serraggio manuale.
1. Vite
2. Pannello D
1
2
1
Candela secondo specifica:
NGK/CR7E
1. Distanza tra gli elettrodiDistanza tra gli elettrodi:0.7–0.8 mm (0.028–0.031 in)
Coppia di serraggio: Candela:13 Nm (1.3 m·kgf, 9.4 ft·lbf)
U59CH2H0.book 10 ページ 2013年6月26日 水曜日 午後6時15分
Page 59 of 98
MANUTENZIONE E REGOLAZIONI PERIODICHE
6-11
2
3
4
567
8
9
Tuttavia provvedere al serraggio secondo
specifica della candela al più presto pos-sibile.
HAU1985D
Olio motore e cartuccia filtro olioControllare sempre il livello olio motore pri-
ma di ogni utilizzo. Oltre a questo, si deve
cambiare l’olio e sostituire la cartuccia filtro
olio agli intervalli specificati nella tabella del-
la manutenzione periodica e lubrificazione.

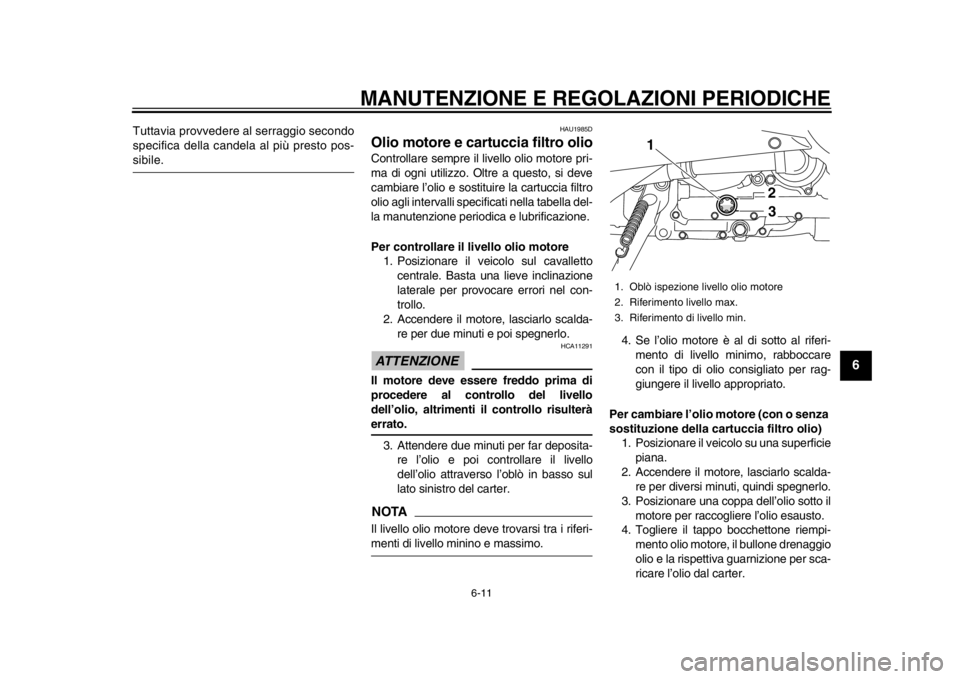

Per controllare il livello olio motore 1. Posizionare il veicolo sul cavalletto centrale. Basta una lieve inclinazione
laterale per provocare errori nel con-
trollo.
2. Accendere il motore, lasciarlo scalda-
re per due minuti e poi spegnerlo.ATTENZIONE
HCA11291
Il motore deve essere freddo prima di
procedere al controllo del livello
dell’olio, altrimenti il controllo risulteràerrato.
3. Attendere due minuti per far deposita- re l’olio e poi controllare il livello
dell’olio attraverso l’oblò in basso sul
lato sinistro del carter.NOTAIl livello olio motore dev e trovarsi tra i riferi-menti di livello minino e massimo. 4. Se l’olio motore è al di sotto al riferi-
mento di livello minimo, rabboccare
con il tipo di olio consigliato per rag-
giungere il livello appropriato.
Per cambiare l’olio mo tore (con o senza
sostituzione della cartuccia filtro olio) 1. Posizionare il veicolo su una superficie
piana.
2. Accendere il motore, lasciarlo scalda- re per diversi minuti, quindi spegnerlo.
3. Posizionare una coppa dell’olio sotto il motore per raccogliere l’olio esausto.
4. Togliere il tappo bocchettone riempi-
mento olio motore, il bullone drenaggio
olio e la rispettiva guarnizione per sca-
ricare l’olio dal carter.
1. Oblò ispezione livello olio motore
2. Riferimento livello max.
3. Riferimento di livello min.
1
23
U59CH2H0.book 11 ページ 2013年6月26日 水曜日 午後6時15分
Page 60 of 98

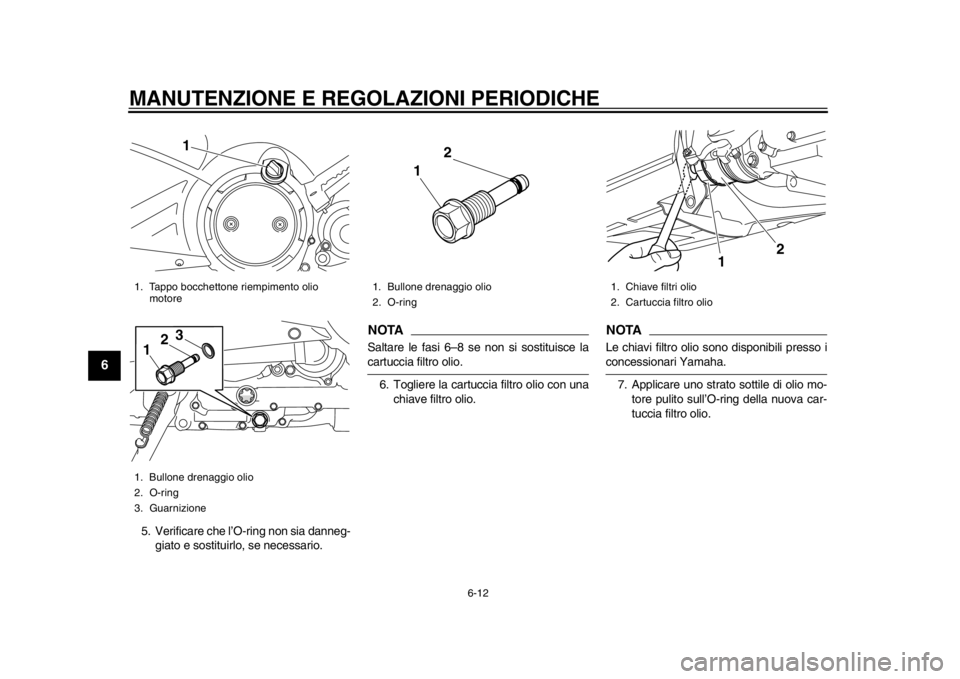

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-12
1
2
3
4
56
7
8
9
5. Verificare che l’O-ring non sia danneg-giato e sostituirlo, se necessario.
NOTASaltare le fasi 6–8 se non si sostituisce lacartuccia filtro olio.
6. Togliere la cartuccia filtro olio con una chiave filtro olio.
NOTALe chiavi filtro olio sono disponibili presso iconcessionari Yamaha.
7. Applicare uno strato sottile di olio mo- tore pulito sull’O-ring della nuova car-
tuccia filtro olio.
1. Tappo bocchettone riempimento olio motore
1. Bullone drenaggio olio
2. O-ring
3. Guarnizione
1
1 2
3
1. Bullone drenaggio olio
2. O-ring
1 2
1. Chiave filtri olio
2. Cartuccia filtro olio
2
1
U59CH2H0.book 12 ページ 2013年6月26日 水曜日 午後6時15分
