Page 11 of 98

1-4
1
INFORMAZIONI DI SICUREZZA
aftermarket o l’introduzione di altre modifi-
che al veicolo che ne cambino il design o le
caratteristiche di funzionamento possono
esporre voi stessi ed altri al rischio di infor-
tuni gravi o di morte. Sarete pertanto diret-
tamente responsabili degli infortuni
originatisi in relazione a cambiamenti ap-
portati al veicolo.
Per il montaggio di accessori, tenere ben
presenti le seguenti istruzioni in aggiunta a
quelle descritte al capitolo “Carico”.
Non installare mai accessori o traspor-
tare carichi che compromettano le pre-
stazioni dello scooter. Prima di
utilizzare gli accessori, controllateli ac-
curatamente per accertarsi che essi
non riducano in nessuna maniera la di-
stanza libera da terra e la distanza mi-
nima da terra nella marcia in curva,
non limitino la corsa delle sospensioni,
dello sterzo o il funzionamento dei co-
mandi, oppure oscurino le luci o i cata-
rifrangenti.
Gli accessori montati sul manubriooppure nella zona della forcella pos-
sono creare instabilità dovuta alla
distribuzione non uniforme dei pesi
o a modifiche dell’aerodinamica.
Montando accessori sul manubrio
oppure nella zona della forcella, te-
ner conto che devono essere il più leggeri possibile ed essere comun-
que ridotti al minimo.
Accessori ingombranti o grandi pos- sono compromettere seriamente la
stabilità dello scooter a causa degli
effetti aerodinamici. Il vento potreb-
be sollevare lo scooter, oppure lo
scooter potrebbe divenire instabile
sotto l’azione di venti trasversali.
Questo genere di accessori può
provocare instabilità anche quando
si viene sorpassati o nel sorpasso di
veicoli di grandi dimensioni.
Determinati accessori possono spo-
stare il conducente dalla propria po-
sizione normale di guida. Una
posizione impropria limita la libertà
di movimento del conducente e può
compromettere la capacità di con-
trollo del mezzo; pertanto, accessori
del genere sono sconsigliati.
L’aggiunta di accessori elettrici va ef-
fettuata con cautela. Se gli accessori
elettrici superano la capacità dell’im-
pianto elettrico dello scooter, si potreb-
be verificare un guasto elettrico, che
potrebbe causare u na pericolosa per-
dita dell’illuminazione o della potenza
del motore. Pneumatici e cerchi aftermarket
I pneumatici ed i cerchi forniti con lo scooter
sono stati progettati per essere all’altezza
delle prestazioni del veicolo e per fornire la
migliore combinazione di manovrabilità, po-
tenza frenante e comfort. Pneumatici e cer-
chi diversi da quelli forniti, o con dimensioni
e combinazioni diverse, possono essere
inappropriati. Vedere pagina 6-18 per le
specifiche dei pneumatici e maggiori infor-
mazioni sul cambio dei pneumatici.
Trasporto dello scooter
Prima di trasportare lo
scooter su un altro
veicolo, attenersi alle seguenti istruzioni.
Rimuovere dallo scooter tutti gli oggetti
non ancorati.
Orientare la ruota anteriore in posizio-
ne di marcia in linea retta sul rimorchio
o sul pianale dell’autocarro e bloccarla
opportunamente per impedirne lo spo-
stamento.
Fissare lo scooter con apposite funi o
cinghie di ancoraggio in corrisponden-
za di componenti solidi dello scooter
stesso, quali ad esempio il telaio o il tri-
plo morsetto superiore della forcella
anteriore (e non ad esempio alle ma-
nopole del manubrio, agli indicatori di
direzione o ad altri componenti che po-
trebbero rompersi). Scegliere attenta-
U59CH2H0.book 4 ページ 2013年6月26日 水曜日 午後6時15分
Page 12 of 98

1-5
INFORMAZIONI DI SICUREZZA
1
mente la posizione di fissaggio delle
cinghie per evitare che queste ultime
sfreghino contro le parti verniciate du-
rante il trasporto.
La sospensione, se possibile, deve es-
sere parzialmente compressa, il modo
che lo scooter non sobbalzi eccessiva-
mente durante il trasporto.
HAU57600
Ulteriori consigli per una guida
sicura
Ricordarsi di segnalare chiaramente
l’intenzione di svoltare.
Può risultare estremamente difficile
frenare su fondi stradali bagnati. Evita-
re frenate brusche, in quanto lo scoo-
ter potrebbe slittare. Frenare
lentamente quando ci si arresta su una
superficie bagnata.
Rallentare in prossimità di un angolo o
di una curva. Accelerare dolcemente
all’uscita di una curva.
Porre attenzione nel superare le auto
in sosta. Un guidatore potrebbe non
vedervi ed aprire una portiera intral-
ciando il percorso.
Quando sono bagnati, i passaggi a li-
vello, le rotaie dei tram, le lamiere me-
talliche in prossimità di cantieri di
costruzioni stradali ed i coperchi dei
tombini diventano estremamente
sdrucciolevoli. Rallentare e procedere
con estrema cautela in prossimità di
questi siti. Mantenere lo scooter diritto
altrimenti potrebbe scivolare via da
sotto chi guida.
Le pastiglie freni o le guarnizioni po-
trebbero bagnarsi nel lavare lo scoo-
ter. Dopo aver lavato lo scooter, controllare il funzionamento dei freni
prima di mettersi in marcia.
Indossare sempre un casco, dei guan-
ti, pantaloni (stretti ai polpacci ed alle
caviglie in modo che non svolazzino)
ed indossare una giacca dai colori bril-
lanti.
Non trasportare troppo bagaglio sullo
scooter. Quando è sovraccarico, lo
scooter è instabile. Usare un legaccio
robusto per fissare il bagaglio al porta-
pacchi (se previsto). Eventuali carichi
non assicurati compromettono la sta-
bilità dello scooter e potrebbero di-
strarre l’attenzione del pilota dalla
strada. (Vedere pagina 1-3.)
U59CH2H0.book 5 ページ 2013年6月26日 水曜日 午後6時15分
Page 13 of 98

2-1
12
DESCRIZIONE
HAU10411

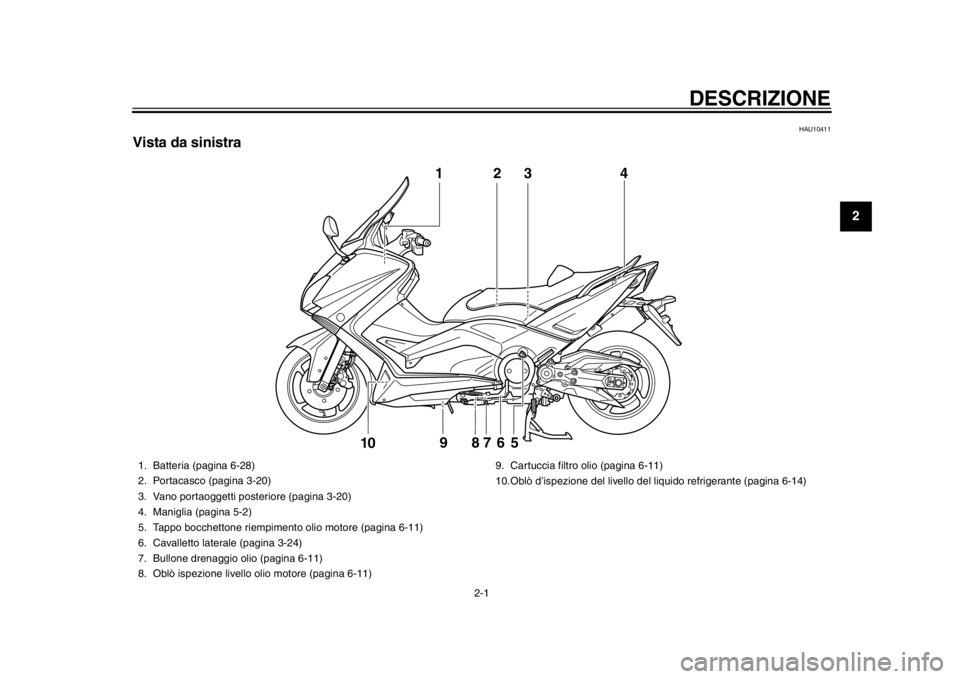

Vista da sinistra
3
5
98
7
6
10
1
4
2
1. Batteria (pagina 6-28)
2. Portacasco (pagina 3-20)
3. Vano portaoggetti posteriore (pagina 3-20)
4. Maniglia (pagina 5-2)
5. Tappo bocchettone riempimento olio motore (pagina 6-11)
6. Cavalletto laterale (pagina 3-24)
7. Bullone drenaggio olio (pagina 6-11)
8. Oblò ispezione livello olio motore (pagina 6-11) 9. Cartuccia filtro olio (pagina 6-11)
10.Oblò d’ispezione del livello de
l liquido refrigerante (pagina 6-14)
U59CH2H0.book 1 ページ 2013年6月26日 水曜日 午後6時15分
Page 14 of 98

DESCRIZIONE
2-2
12
3
4
5
6
7
8
9
HAU10421

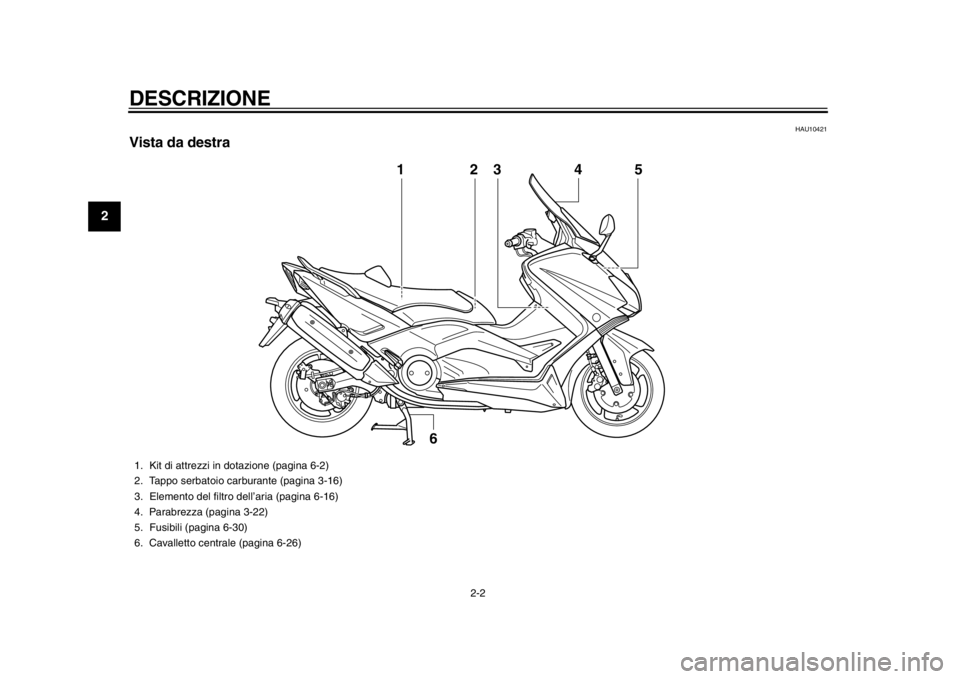

Vista da destra
3
6
1
54
2
1. Kit di attrezzi in dotazione (pagina 6-2)
2. Tappo serbatoio carburante (pagina 3-16)
3. Elemento del filtro dell’aria (pagina 6-16)
4. Parabrezza (pagina 3-22)
5. Fusibili (pagina 6-30)
6. Cavalletto centrale (pagina 6-26)
U59CH2H0.book 2 ページ 2013年6月26日 水曜日 午後6時15分
Page 15 of 98

DESCRIZIONE
2-3
23
4
5
6
7
8
9
HAU10431

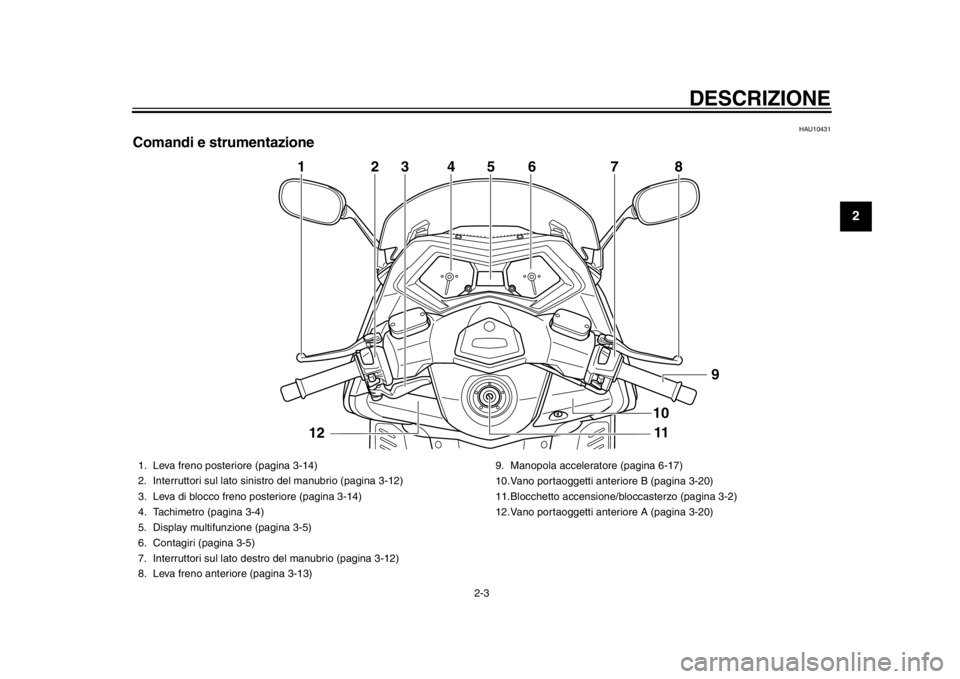

Comandi e strumentazione
4
2
3
6
7
8
1
11
9
5
10
12
1. Leva freno posteriore (pagina 3-14)
2. Interruttori sul lato sinistro del manubrio (pagina 3-12)
3. Leva di blocco freno posteriore (pagina 3-14)
4. Tachimetro (pagina 3-4)
5. Display multifunzione (pagina 3-5)
6. Contagiri (pagina 3-5)
7. Interruttori sul lato destro del manubrio (pagina 3-12)
8. Leva freno anteriore (pagina 3-13)9. Manopola acceleratore (pagina 6-17)
10.Vano portaoggetti anteriore B (pagina 3-20)
11.Blocchetto accensione/bl
occasterzo (pagina 3-2)
12.Vano portaoggetti anteriore A (pagina 3-20)
U59CH2H0.book 3 ページ 2013年6月26日 水曜日 午後6時15分
Page 16 of 98

3-1
1
23
4
5
6
7
8
9
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
HAU10978
Sistema immobilizzatoreQuesto veicolo è equipaggiato con un siste-
ma immobilizzatore che impedisce ai ladri
la ricodifica delle chiavi standard. Il sistema
si compone delle seguenti parti.
una chiave di ricodifica (con calotta
rossa)
due chiavi standard (con calotta nera)
su cui si possono riscrivere i codici
nuovi
un transponder (installato nella chiave
di ricodifica)
la centralina dell’immobilizzatore
un’ECU
una spia immobilizer (Vedere
pagina 3-4.)
La chiave con la calotta rossa viene utilizza- ta per registrare i codici in ciascuna chiave
standard. Poiché la ricodifica è un’operazio-
ne difficile, portare il veicolo con tutte e tre le
chiavi da un concessionario Yamaha per
farla eseguire. Non usare la chiave con la
calotta rossa per guidare. Essa va usata
soltanto per scrivere i codici nelle chiavi
standard. Per la guida, usare sempre una
chiave standard.
ATTENZIONE
HCA11822
NON PERDERE LA CHIAVE DI RI-
CODIFICA! IN CASO DI SMARRI-
MENTO, CONTATTARE
IMMEDIATAMENTE IL CONCES-
SIONARIO DI FIDUCIA! Se si smar-
risce la chiave di ricodifica, è
impossibile registrare dei codici
nuovi nelle chiavi standard. Si può
continuare ad utilizzare le chiavi
standard per accendere il veicolo,
ma se occorre impostare nuovi co-
dici (ossia, se si fa una chiave stan-
dard nuova o se si perdono tutte le
chiavi), si deve sostituire in blocco
il sistema immobilizzatore. Pertanto
consigliamo vivamente di utilizzare
una delle due chiavi standard e di
conservare la chiave di ricodifica in
un posto sicuro.
Non immergere in acqua nessuna
delle chiavi.
Non esporre nessuna delle chiavi a
temperature eccessivamente alte.
Non mettere nessuna delle chiavi
vicino a magneti (compresi, ma non
soltanto, i prodotti come gli altopar-
lanti, ecc.).
Non posizionare oggetti che tra-
smettono segnali elettrici vicino a
nessuna chiave.
Non appoggiare oggetti pesanti su
una delle chiavi.
Non molare o modificare la forma di
nessuna delle chiavi.
Non disassemblare la parte di pla-
stica di nessuna delle chiavi.
Non mettere due chiavi di un siste-
ma immobilizzatore sullo stesso
anello portachiavi.
Mantenere sia le chiavi standard sia
le chiavi di altri sistemi immobilizza-
tori lontane dalla chiave di ricodifi-
ca di questo veicolo.
Mantenere le chiavi di altri sistemi
immobilizzatori lontane dal bloc-
chetto accensione, in quanto pos-
sono provocare interferenze neisegnali.

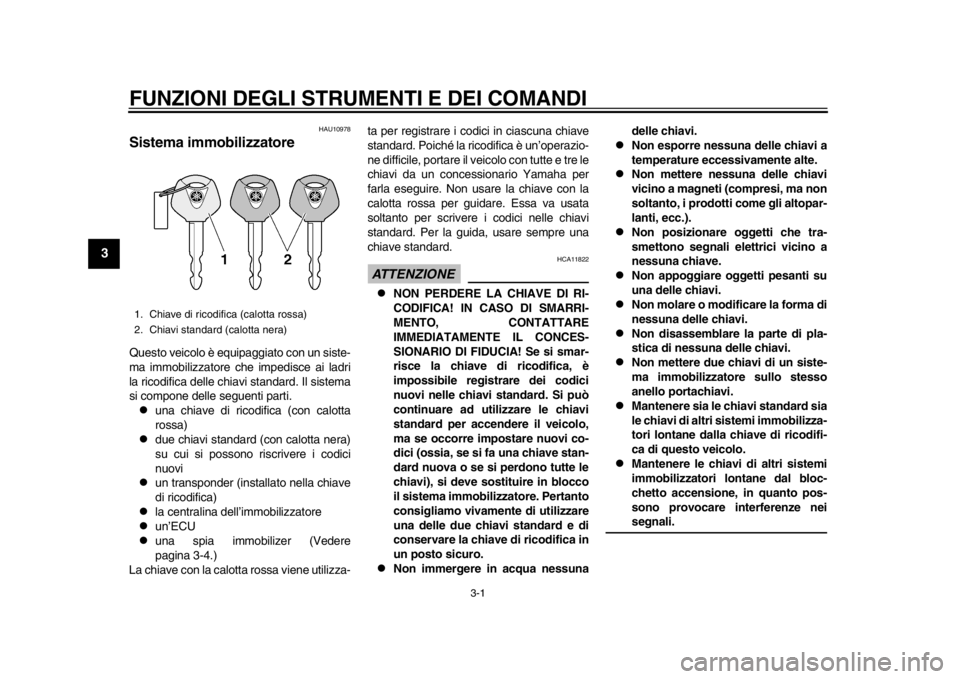

1. Chiave di ricodifica (calotta rossa)
2. Chiavi standard (calotta nera)
U59CH2H0.book 1 ページ 2013年6月26日 水曜日 午後6時15分
Page 17 of 98

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-2
234
5
6
7
8
9
HAU10473

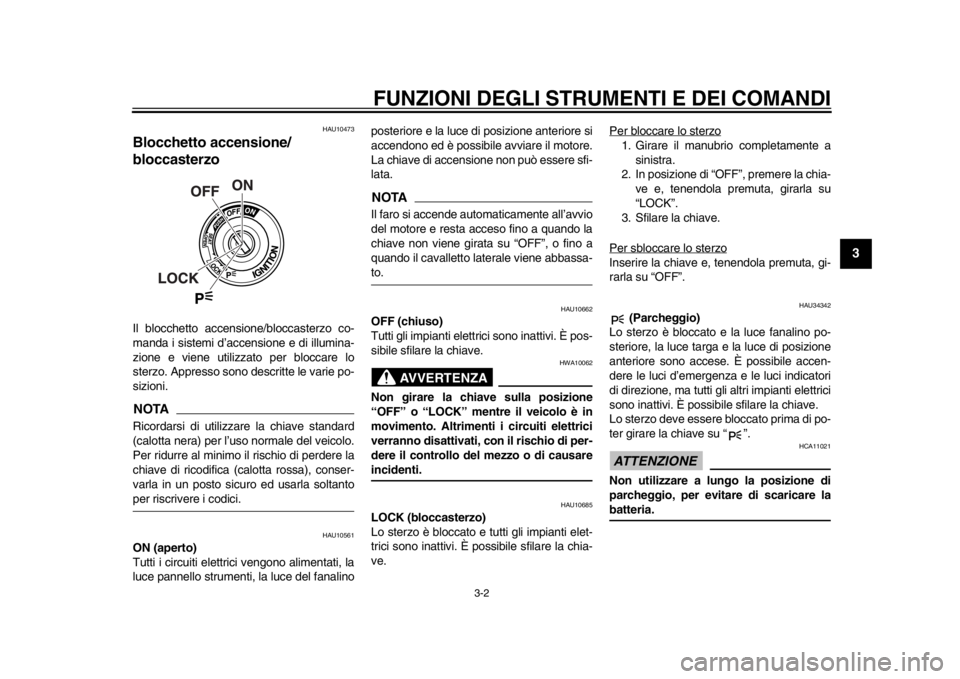

Blocchetto accensione/
bloccasterzoIl blocchetto accensione/bloccasterzo co-
manda i sistemi d’accensione e di illumina-
zione e viene utilizzato per bloccare lo
sterzo. Appresso sono descritte le varie po-
sizioni.NOTARicordarsi di utilizzare la chiave standard
(calotta nera) per l’uso normale del veicolo.
Per ridurre al minimo il rischio di perdere la
chiave di ricodifica (calotta rossa), conser-
varla in un posto sicuro ed usarla soltantoper riscrivere i codici.
HAU10561
ON (aperto)
Tutti i circuiti elettrici vengono alimentati, la
luce pannello strumenti, la luce del fanalino posteriore e la luce di posizione anteriore si
accendono ed è possibile avviare il motore.
La chiave di accensione non può essere sfi-
lata.
NOTAIl faro si accende automaticamente all’avvio
del motore e resta acceso fino a quando la
chiave non viene girata su “OFF”, o fino a
quando il cavalletto laterale viene abbassa-to.
HAU10662
OFF (chiuso)
Tutti gli impianti elettrici sono inattivi. È pos-
sibile sfilare la chiave.
AVVERTENZA
HWA10062
Non girare la chiave sulla posizione
“OFF” o “LOCK” mentre il veicolo è in
movimento. Altrimenti i circuiti elettrici
verranno disattivati, con il rischio di per-
dere il controllo del mezzo o di causareincidenti.
HAU10685
LOCK (bloccasterzo)
Lo sterzo è bloccato e tutti gli impianti elet-
trici sono inattivi. È pos
sibile sfilare la chia-
ve. Per bloccare lo sterzo
1. Girare il manubrio completamente a
sinistra.
2. In posizione di “OFF”, premere la chia- ve e, tenendola premuta, girarla su
“LOCK”.
3. Sfilare la chiave.
Per sbloccare lo sterzoInserire la chiave e, tenendola premuta, gi-
rarla su “OFF”.
HAU34342
(Parcheggio)
Lo sterzo è bloccato e la luce fanalino po-
steriore, la luce targa e la luce di posizione
anteriore sono accese . È possibile accen-
dere le luci d’emergenza e le luci indicatori
di direzione, ma tutti gli altri impianti elettrici
sono inattivi. È possibile sfilare la chiave.
Lo sterzo deve essere bloccato prima di po-
ter girare la chiave su “ ”.ATTENZIONE
HCA11021
Non utilizzare a lungo la posizione di
parcheggio, per evitare di scaricare labatteria.
U59CH2H0.book 2 ページ 2013年6月26日 水曜日 午後6時15分
Page 18 of 98

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-3
1
23
4
5
6
7
8
9
HAU49394
Spie d’avvertimento e di
segnalazione
HAU11031
Spie indicatori di direzione “ ” e “ ”
La spia di segnalazione corrispondente
lampeggia ogni qualvolta l’interruttore degli
indicatori di direzione viene spostato a sini-
stra o destra.
HAU11081
Spia luce abbagliante “ ”
Questa spia di segnalazione si accendequando il faro è sulla posizione abbagliante.
HAU43024
Spia guasto motore “ ”
Questa spia si accende se uno dei circuiti
elettrici di monitoraggio del motore non sta
funzionando correttamente. Se questo ac-
cade, far controllare il dispositivo di autodia-
gnosi da un concessionario Yamaha.
Si può controllare il circuito elettrico della
spia girando la chiave su “ON”. La spia do-
vrebbe accendersi per
pochi secondi e poi
spegnersi.
Se la spia non si accende all’inizio girando
la chiave su “ON”, o se la spia resta accesa,
fare controllare il circuito elettrico da un con-
cessionario Yamaha.NOTAQuesta spia si accende quando si gira la
chiave su “ON” e si preme l’interruttore av-
viamento, ma questo non indica una disfun-zione.
HAU53991
Spia ABS “ ” (per modelli con ABS)
In condizioni di funzionamento normale, la
spia ABS si accende quando si gira la chia-
ve in posizione “ON” e si spegne quando si
raggiunge una velocità di almeno 10 km/h
(6 mi/h). Se la spia ABS:
non si accende quando la chiave è gi-
rata su “ON”
si accende o lampeggia durante la gui-
da
non si accende dopo che è stata rag-
giunta una velocità di almeno 10 km/h
(6 mi/h)
L’ABS potrebbe non funzionare corretta-
mente. In presenza di una delle suddette
condizioni, fare controllare il sistema da un
concessionario Yamaha al più presto possi-
bile. (Vedere pagina 3-15 per una descrizio-
ne dell’ABS.)AVVERTENZA
HWA16041
Se la spia ABS non si spegne al raggiun-
gimento di una velocità di almeno 10
km/h (6 mi/h) o se la spia si accende o
lampeggia durante la guida, l’impianto
frenante passa alla modalità di frenatura
convenzionale. Se si verifica una di que-
ste due condizioni o se la spia non si ac-
cende del tutto, pr estare ulteriore
attenzione per evitar e il bloccaggio delle
ruote durante le frenate di emergenza.
Far controllare al più presto l’impianto
frenante e i circuiti elettrici da un con-cessionari o Yamaha.

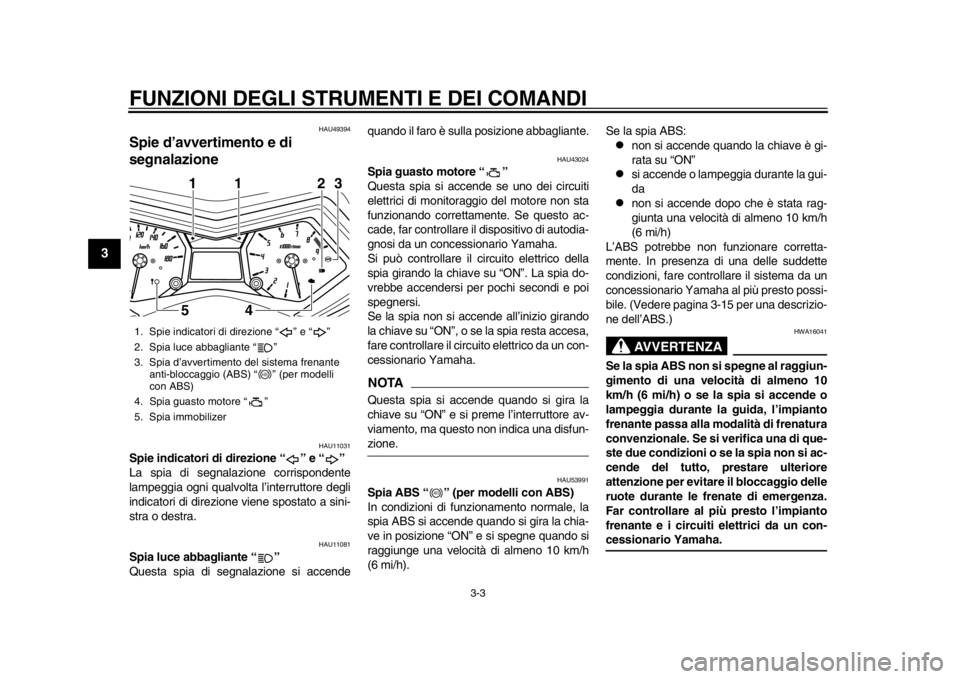

1. Spie indicatori di direzione “ ” e “ ”
2. Spia luce abbagliante “ ”
3. Spia d’avvertimento del sistema frenante
anti-bloccaggio (ABS) “ ” (per modelli
con ABS)
4. Spia guasto motore “ ”
5. Spia immobilizer
1
541
1
2
3
ABS
ABS
U59CH2H0.book 3 ページ 2013年6月26日 水曜日 午後6時15分
Page 19 of 98

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-4
234
5
6
7
8
9
NOTA
Se si preme l’interruttore di avviamen-
to a motore in funzione, la spia ABS si
accende, ma questo non è indice di
anomalia.
La spia ABS può accendersi mentre si
accelera il motore con lo scooter sul
suo cavalletto centrale, ma questo nonindica una disfunzione.
HAU38625
Spia immobilizer
Si può controllare il circuito elettrico della
spia di segnalazione girando la chiave su
“ON”. La spia di segnalazione dovrebbe ac-
cendersi per pochi secondi e poi spegnersi.
Se la spia di segnalazione non si accende
all’inizio girando la chiave su “ON”, o se la
spia di segnalazione resta accesa, fare con-
trollare il circuito elettrico da un concessio-
nario Yamaha.
Con la chiave girata su “OFF” e dopo che
sono trascorsi 30 secondi, la spia di segna-
lazione inizierà a lampeggiare indicando
l’attivazione del sistema immobilizzatore.
Trascorse 24 ore, la spia di segnalazione
cesserà di lampeggiare, ma il sistema im-
mobilizzatore continuer à a restare attivo.
Inoltre il dispositivo di autodiagnosi rileva
problemi nei circuiti del sistema immobiliz- zatore. (Vedere pagina 3-11 per spiegazioni
sul dispositivo di autodiagnosi.)
HAU11602

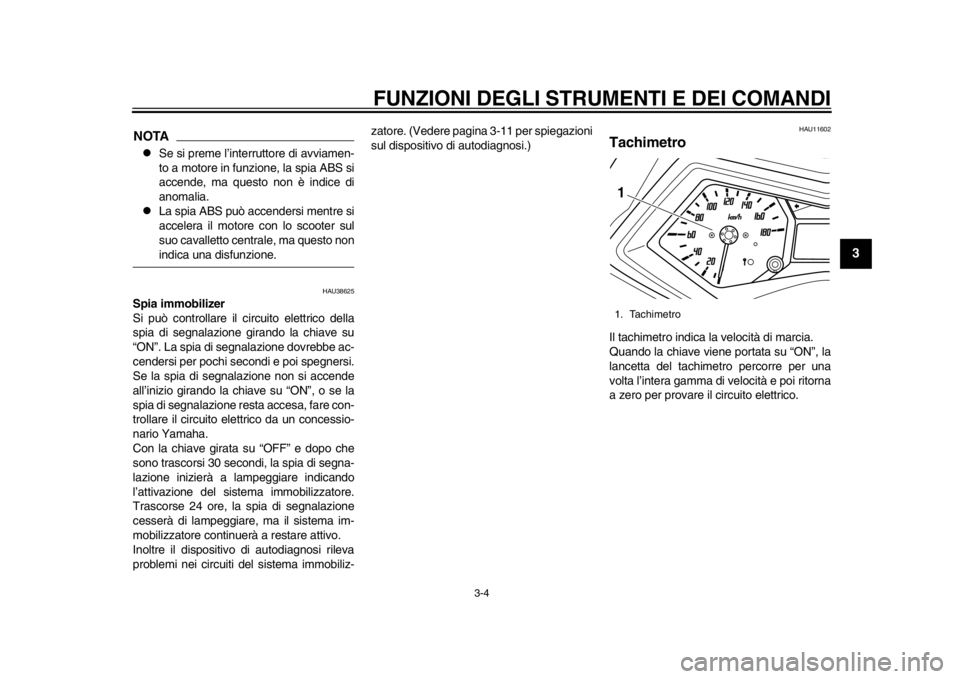

TachimetroIl tachimetro indica la velocità di marcia.
Quando la chiave viene portata su “ON”, la
lancetta del tachimetro percorre per una
volta l’intera gamma di velocità e poi ritorna
a zero per provare il circuito elettrico.1. Tachimetro1
U59CH2H0.book 4 ページ 2013年6月26日 水曜日 午後6時15分
Page 20 of 98

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-5
1
23
4
5
6
7
8
9
HAU11873
ContagiriIl contagiri elettrico consente al pilota di sor-
vegliare il regime di rotazione del motore e
di mantenerlo entro la gamma di potenza
ideale.
Quando la chiave viene portata su “ON”, la
lancetta del contagiri percorre per una volta
l’intera gamma di giri/min e poi ritorna a
zero giri/min per provare il circuito elettrico.ATTENZIONE
HCA10032
Non far funzionare il motore quando il
contagiri è nella zona rossa.Zona rossa: 8250 giri/min. e oltre
HAU52243
Display multifunzione
AVVERTENZA
HWA12313
Ricordarsi di arrestare il veicolo prima di
eseguire qualsiasi modifica delle impo-
stazioni del display multifunzione. Il
cambiamento delle impostazioni duran-
te la marcia può distrarre il pilota ed au-mentare il rischio di un incidente.Il display multifunzione è equipaggiato con i
seguenti strumenti:
un indicatore livello carburante

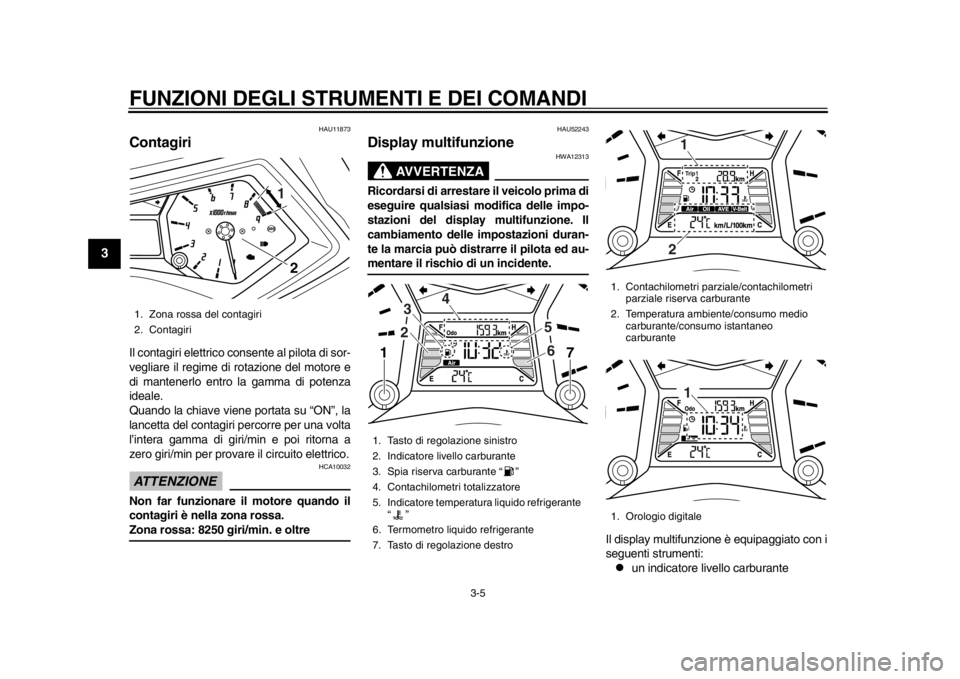

1. Zona rossa del contagiri
2. Contagiri
21
1. Tasto di regolazione sinistro
2. Indicatore livello carburante
3. Spia riserva carburante “ ”
4. Contachilometri totalizzatore
5. Indicatore temperatura liquido refrigerante “”
6. Termometro liquido refrigerante
7. Tasto di regolazione destro
23
4
56
11
7
1. Contachilometri parziale/contachilometri parziale riserva carburante
2. Temperatura ambiente/consumo medio carburante/consumo istantaneo
carburante
1. Orologio digitale
211
U59CH2H0.book 5 ページ 2013年6月26日 水曜日 午後6時15分
