stop start YAMAHA TMAX 2017 Instructieboekje (in Dutch)

Functies van instrumenten en bedieningselementen
5-30
1
2
3
4
5
6
7
8
9
10
11
12
13
14

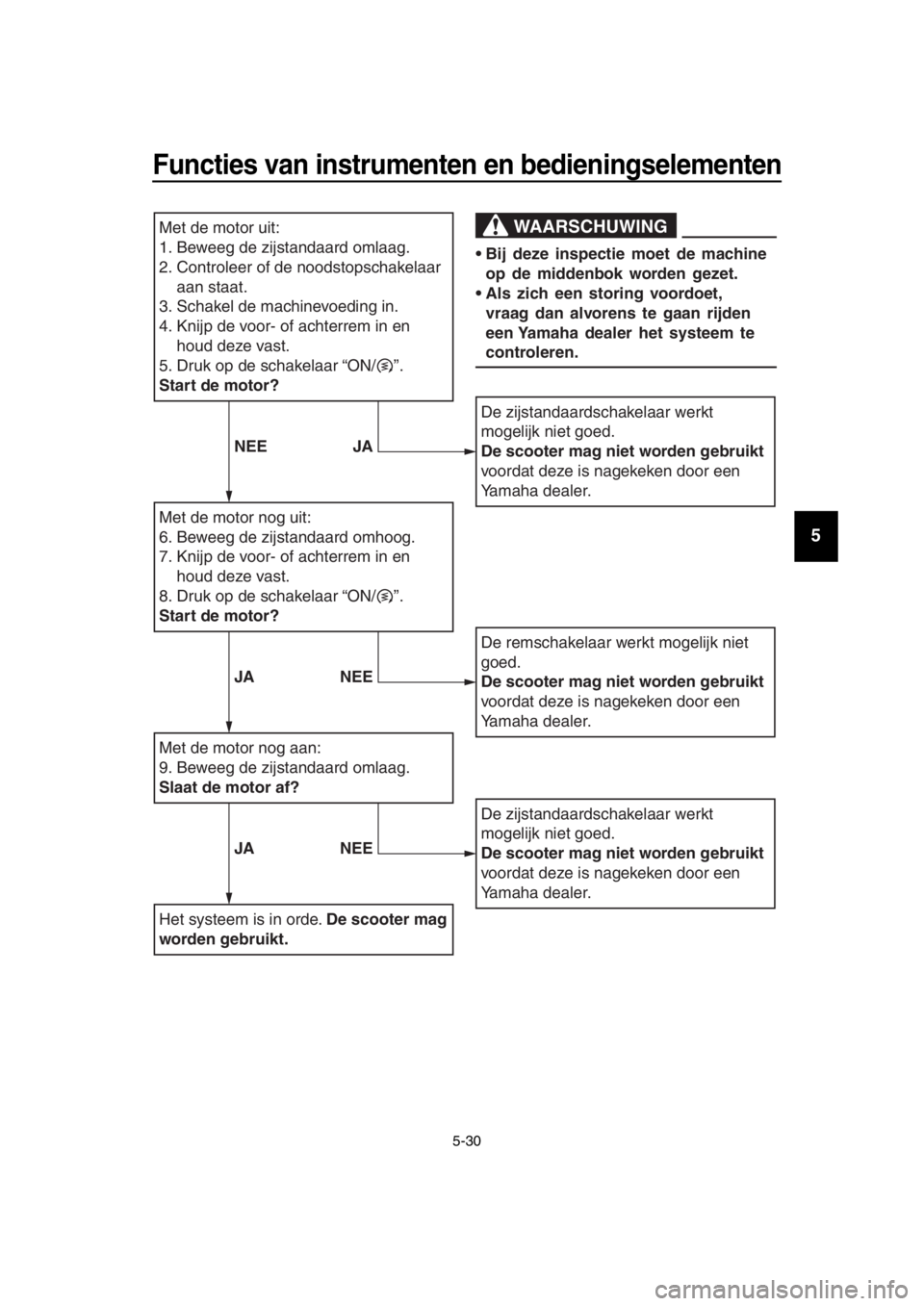

Met de motor uit:
1. Beweeg de zijstandaard omlaag.
2. Controleer of de noodstopschakelaar aan staat.
3. Schakel de machinevoeding in.
4. Knijp de voor- of achterrem in en houd deze vast.
5.
Druk op de schakelaar “ON/ ”.
Start de motor?
Met de motor nog uit:
6. Beweeg de zijstandaard omhoog.
7. Knijp de voor- of achterrem in en houd deze vast.
8.
Druk op de schakelaar “ON/ ”.
Start de motor?
Met de motor nog aan:
9. Beweeg de zijstandaard omlaag.
Slaat de motor af?
Het systeem is in orde. De scooter mag
worden gebruikt.
De zijstandaardschakelaar werkt
mogelijk niet goed.
De scooter mag niet worden gebruikt
voordat deze is nagekeken door een
Yamaha dealer.
De remschakelaar werkt mogelijk niet
goed.
De scooter mag niet worden gebruikt
voordat deze is nagekeken door een
Yamaha dealer.
De zijstandaardschakelaar werkt
mogelijk niet goed.
De scooter mag niet worden gebruikt
voordat deze is nagekeken door een
Yamaha dealer.
WAARSCHUWING
Bij deze inspectie moet de machine op de middenbok worden gezet.
Als zich een storing voordoet, vraag dan alvorens te gaan rijden
een Yamaha dealer het systeem te
controleren.
NEE JA
JANEE
JANEE
BV1-9-D0.book 30 ページ ２０１６年１２月２３日　金曜日　午後４時３５分

Periodiek onderhoud en afstelling
8-36
1
2
3
4
5
6
7
8
9
10
11
12
13
14
Oververhitte motor
WAARSCHUWING
DWAT1041
Verwijder de radiatorvuldop niet terwijl de motor en de koelvloeistofradiator nog
heet zijn. Hete vloeistof en stoom k unnen naar buiten spuiten en zo ernstige
brandwonden veroorzaken. Wacht tot de motor is afgekoeld.
Breng een dikke doek, bijvoorbeeld een handdoek, aan over de radiatorvuldop
en draai deze dan langzaam linksom tegen de aanslag zodat de nog aanwezige
druk kan ontsnappen. Druk de dop omlaag zodra het sisgeluid stopt en draai
deze linksom en verwijder de dop.
OPMERKING
Als geen koelvloei stof beschik baar i s, k an tijdelijk leidingw ater worden ge bru ikt, m aar dit
moet wel zo snel mogelijk door de voorge schreven koelvloei stof worden verv angen.
Wacht tot de
motor is afgekoeld.
Controleer het
koelvloeistofniveau in
het reservoir en in de
radiator.Vul koelvloeistof bij.
(Zie OPMERKING.)
Het koelvloeistofniveau
is in orde.
Er is geen lekkage.
Er is lekkage.
Het koelvloeistofniveau
is laag. Controleer het
koelsysteem op
lekkage.
Vraag een Yamaha
dealer het koelsysteem
te controleren en te
repareren.
Start de motor. Vraag een Yamaha dealer het
koelsysteem te controleren en te repareren als de
motor opnieuw oververhit raakt.
BV1-9-D0.book 36 ページ ２０１６年１２月２３日　金曜日　午後４時３５分
