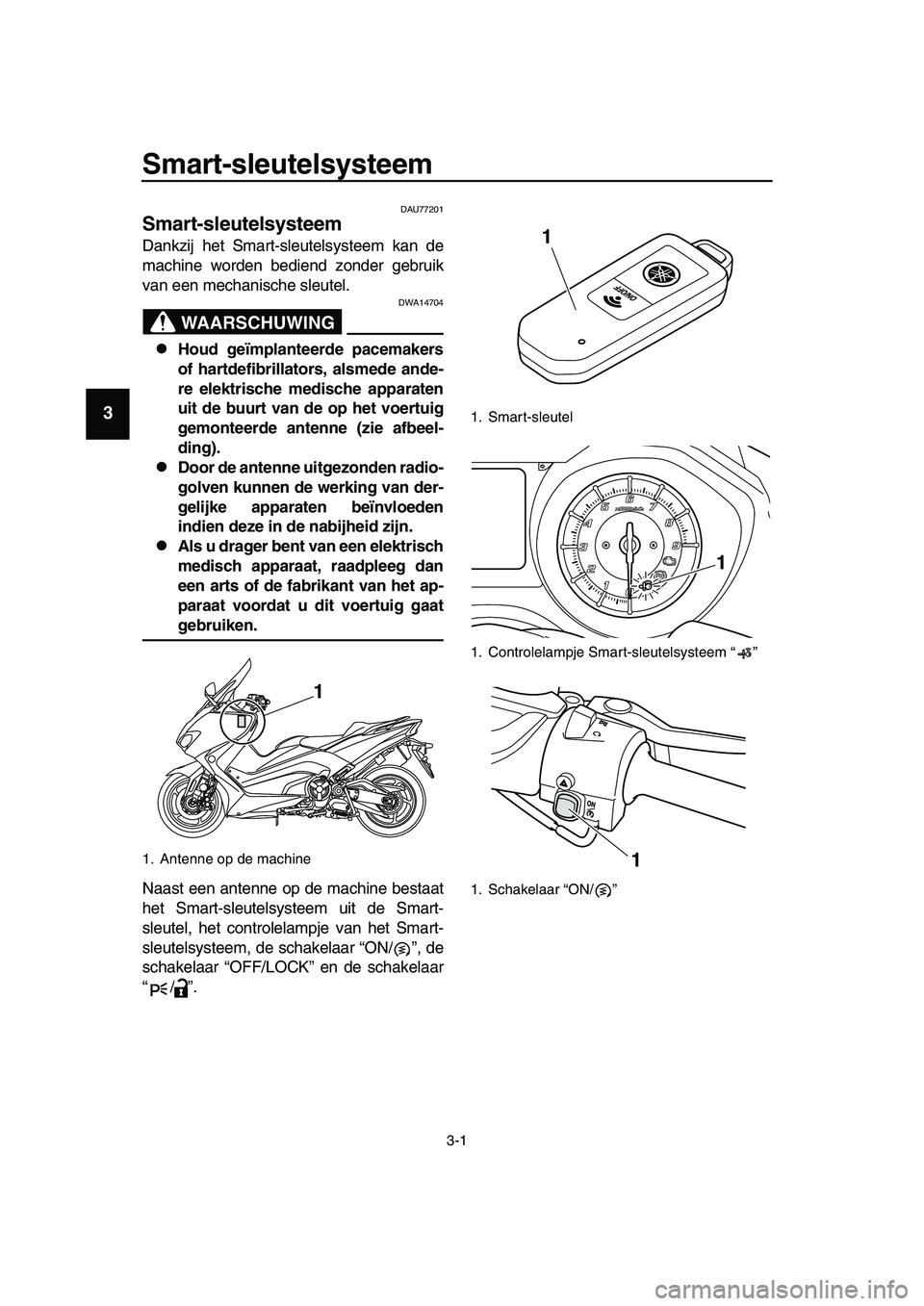

Smart-sleutelsysteem
DAU77201
Smart-sleutelsysteem
Dankzij het Smart-sleutelsysteem kan de
machine worden bediend zonder gebruik
van een mechanische sleutel.
WAARSCHUWING
DWA14704
Houd geïmplanteerde pacemakers
of hartdefibrillators, alsmede ande-
re elektrische medische apparaten
uit de buurt van de op het voertuig
gemonteerde antenne (zie afbeel-
ding).
Door de antenne uitgezonden radio-
golven kunnen de werking van der-
gelijke apparaten beïnvloeden
indien deze in de nabijheid zijn.
Als u drager bent van een elektrisch
medisch apparaat, raadpleeg dan
een arts of de fabrikant van het ap-
paraat voordat u dit voertuig gaat
gebruiken.
Naast een antenne op de machine bestaat
het Smart-sleutelsysteem uit de Smart-
sleutel, het controlelampje van het Smart-
sleutelsysteem, de schakelaar “ON/ ”, de
schakelaar “OFF/LOCK” en de schakelaar
“/”.
1. Antenne op de machine
1
1. Smart-sleutel
1. Controlelampje Smart-sleutelsysteem “ ”
1. Schakelaar “ON/ ”
1
1
1
BV1-9-D2.book 1 ページ ２０１８年８月３１日　金曜日　午後３時３９分

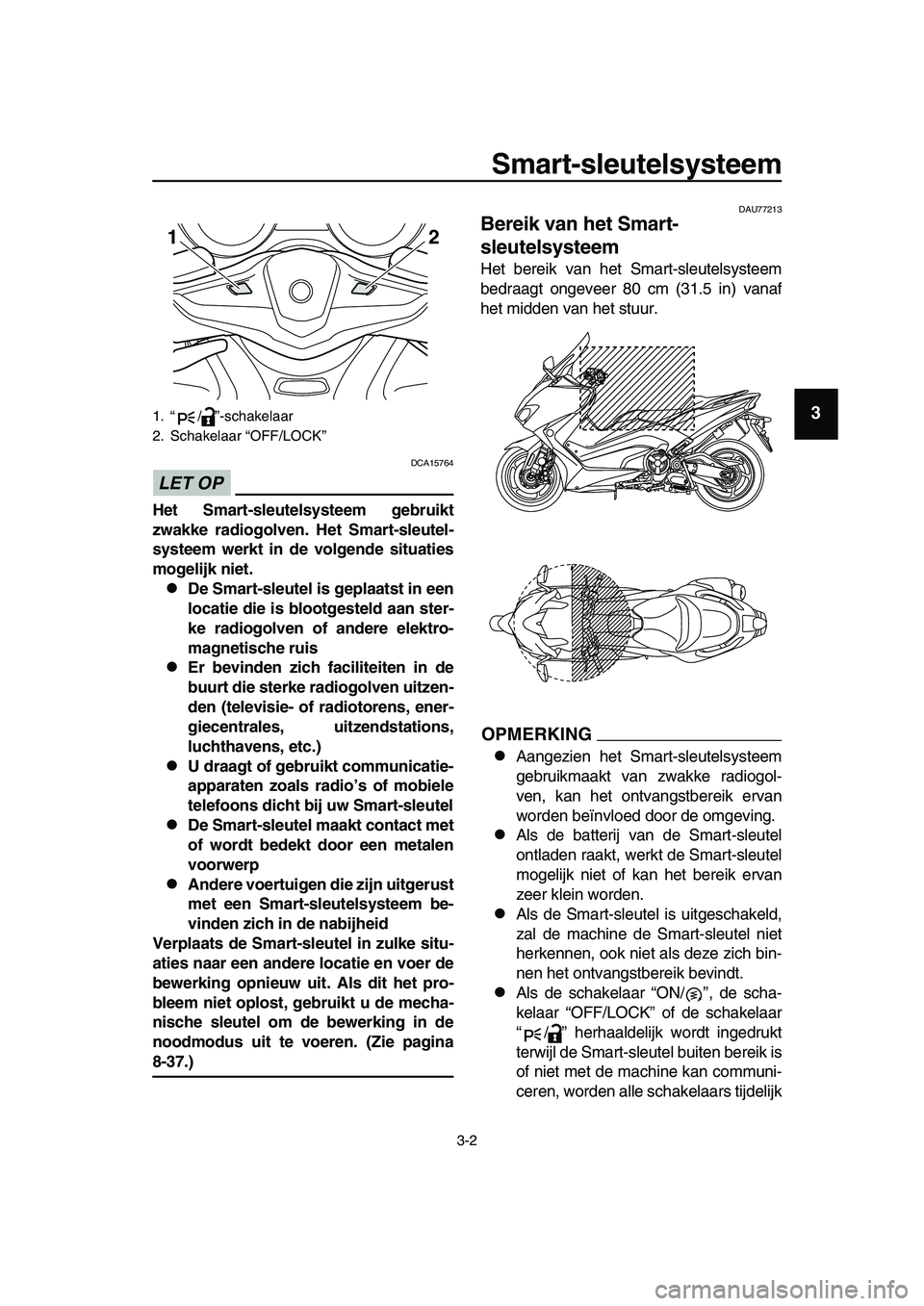

Smart-sleutelsysteem
3-2
1
2
3
4
5
6
7
8
9
10
11
12
13
14
LET OP
DCA15764
Het Smart-sleutelsysteem gebruikt
zwakke radiogolven. Het Smart-sleutel-
systeem werkt in de volgende situaties
mogelijk niet.
De Smart-sleutel is geplaatst in een
locatie die is blootgesteld aan ster-
ke radiogolven of andere elektro-
magnetische ruis
Er bevinden zich faciliteiten in de
buurt die sterke radiogolven uitzen-
den (televisie- of radiotorens, ener-
giecentrales, uitzendstations,
luchthavens, etc.)
U draagt of gebruikt communicatie-
apparaten zoals radio’s of mobiele
telefoons dicht bij uw Smart-sleutel
De Smart-sleutel maakt contact met
of wordt bedekt door een metalen
voorwerp
Andere voertuigen die zijn uitgerust
met een Smart-sleutelsysteem be-
vinden zich in de nabijheid
Verplaats de Smart-sleutel in zulke situ-
aties naar een andere locatie en voer de
bewerking opnieuw uit. Als dit het pro-
bleem niet oplost, gebruikt u de mecha-
nische sleutel om de bewerking in de
noodmodus uit te voeren. (Zie pagina
8-37.)
DAU77213
Bereik van het Smart-
sleutelsysteem
Het bereik van het Smart-sleutelsysteem
bedraagt ongeveer 80 cm (31.5 in) vanaf
het midden van het stuur.
OPMERKING
Aangezien het Smart-sleutelsysteem
gebruikmaakt van zwakke radiogol-
ven, kan het ontvangstbereik ervan
worden beïnvloed door de omgeving.
Als de batterij van de Smart-sleutel
ontladen raakt, werkt de Smart-sleutel
mogelijk niet of kan het bereik ervan
zeer klein worden.
Als de Smart-sleutel is uitgeschakeld,
zal de machine de Smart-sleutel niet
herkennen, ook niet als deze zich bin-
nen het ontvangstbereik bevindt.
Als de schakelaar “ON/ ”, de scha-
kelaar “OFF/LOCK” of de schakelaar
“ / ” herhaaldelijk wordt ingedrukt
terwijl de Smart-sleutel buiten bereik is
of niet met de machine kan communi-
ceren, worden alle schakelaars tijdelijk
1. “ / ”-schakelaar
2. Schakelaar “OFF/LOCK”
12
BV1-9-D2.book 2 ページ ２０１８年８月３１日　金曜日　午後３時３９分

Smart-sleutelsysteem
3-9
1
2
3
4
5
6
7
8
9
10
11
12
13
14

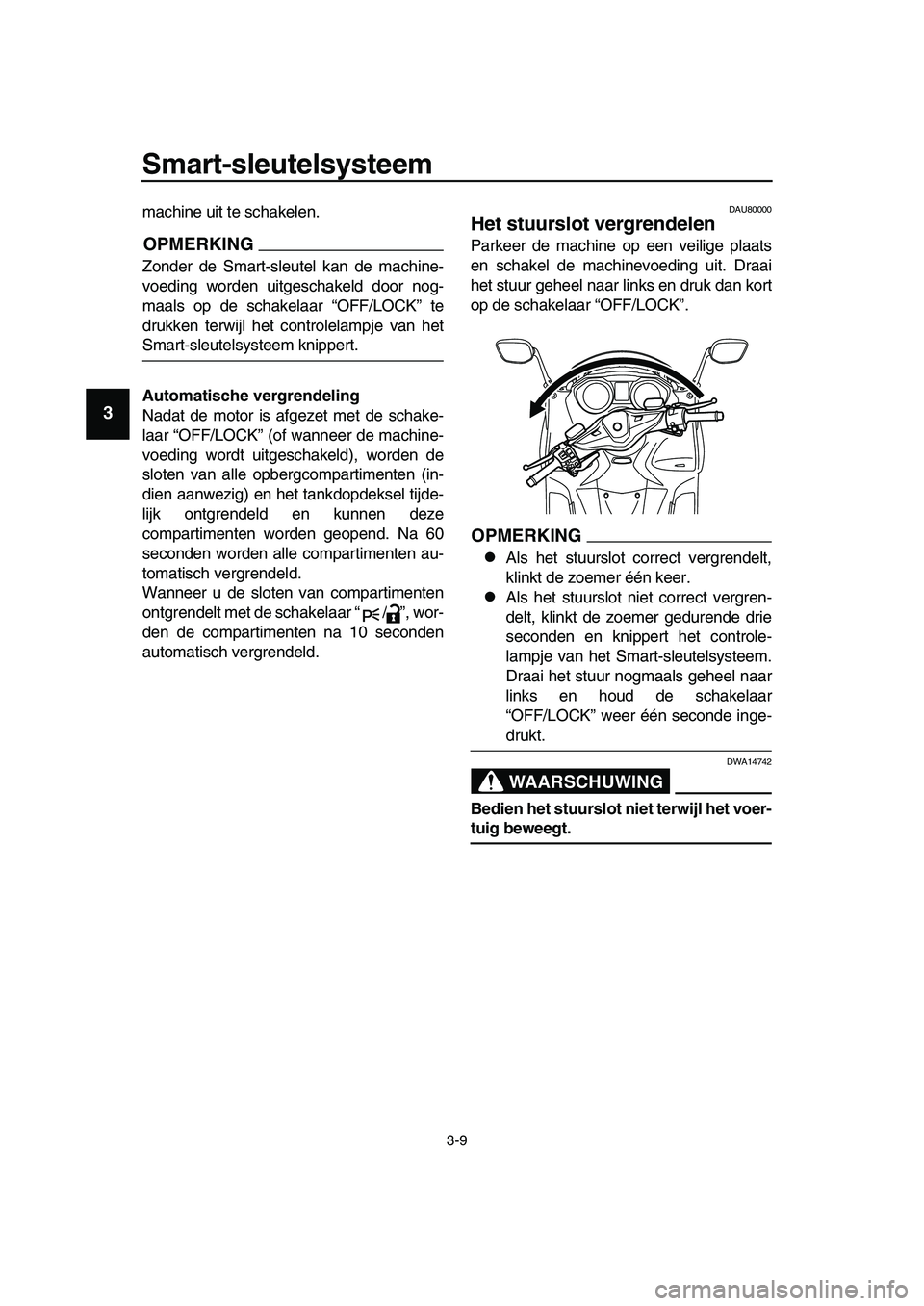

machine uit te schakelen.
OPMERKING
Zonder de Smart-sleutel kan de machine-
voeding worden uitgeschakeld door nog-
maals op de schakelaar “OFF/LOCK” te
drukken terwijl het controlelampje van het
Smart-sleutelsysteem knippert.
Automatische vergrendeling
Nadat de motor is afgezet met de schake-
laar “OFF/LOCK” (of wanneer de machine-
voeding wordt uitgeschakeld), worden de
sloten van alle opbergcompartimenten (in-
dien aanwezig) en het tankdopdeksel tijde-
lijk ontgrendeld en kunnen deze
compartimenten worden geopend. Na 60
seconden worden alle compartimenten au-
tomatisch vergrendeld.
Wanneer u de sloten van compartimenten
ontgrendelt met de schakelaar “ / ”, wor-
den de compartimenten na 10 seconden
automatisch vergrendeld.
DAU80000
Het stuurslot vergrendelen
Parkeer de machine op een veilige plaats
en schakel de machinevoeding uit. Draai
het stuur geheel naar links en druk dan kort
op de schakelaar “OFF/LOCK”.
OPMERKING
Als het stuurslot correct vergrendelt,
klinkt de zoemer één keer.
Als het stuurslot niet correct vergren-
delt, klinkt de zoemer gedurende drie
seconden en knippert het controle-
lampje van het Smart-sleutelsysteem.
Draai het stuur nogmaals geheel naar
links en houd de schakelaar
“OFF/LOCK” weer één seconde inge-
drukt.
WAARSCHUWING
DWA14742
Bedien het stuurslot niet terwijl het voer-
tuig beweegt.
BV1-9-D2.book 9 ページ ２０１８年８月３１日　金曜日　午後３時３９分

Periodiek onderhoud en afstelling
8-37
1
2
3
4
5
6
7
8
9
10
11
12
13
14

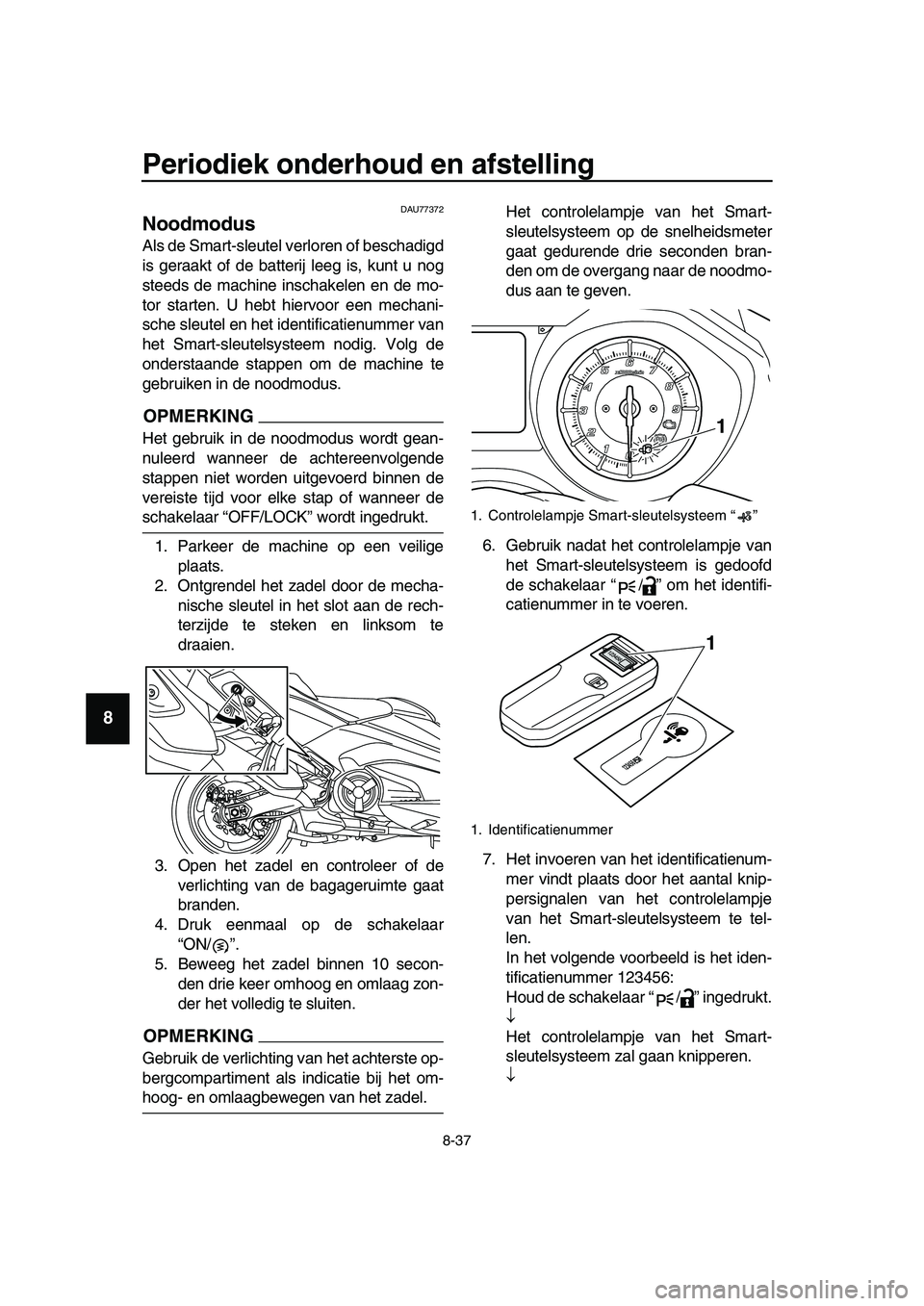

DAU77372
Noodmodus
Als de Smart-sleutel verloren of beschadigd
is geraakt of de batterij leeg is, kunt u nog
steeds de machine inschakelen en de mo-
tor starten. U hebt hiervoor een mechani-
sche sleutel en het identificatienummer van
het Smart-sleutelsysteem nodig. Volg de
onderstaande stappen om de machine te
gebruiken in de noodmodus.
OPMERKING
Het gebruik in de noodmodus wordt gean-
nuleerd wanneer de achtereenvolgende
stappen niet worden uitgevoerd binnen de
vereiste tijd voor elke stap of wanneer de
schakelaar “OFF/LOCK” wordt ingedrukt.
1. Parkeer de machine op een veilige
plaats.
2. Ontgrendel het zadel door de mecha-
nische sleutel in het slot aan de rech-
terzijde te steken en linksom te
draaien.
3. Open het zadel en controleer of de
verlichting van de bagageruimte gaat
branden.
4. Druk eenmaal op de schakelaar
“ON/ ”.
5. Beweeg het zadel binnen 10 secon-
den drie keer omhoog en omlaag zon-
der het volledig te sluiten.
OPMERKING
Gebruik de verlichting van het achterste op-
bergcompartiment als indicatie bij het om-
hoog- en omlaagbewegen van het zadel.Het controlelampje van het Smart-
sleutelsysteem op de snelheidsmeter
gaat gedurende drie seconden bran-
den om de overgang naar de noodmo-
dus aan te geven.
6. Gebruik nadat het controlelampje van
het Smart-sleutelsysteem is gedoofd
de schakelaar “ / ” om het identifi-
catienummer in te voeren.
7. Het invoeren van het identificatienum-
mer vindt plaats door het aantal knip-
persignalen van het controlelampje
van het Smart-sleutelsysteem te tel-
len.
In het volgende voorbeeld is het iden-
tificatienummer 123456:
Houd de schakelaar “ / ” ingedrukt.

Het controlelampje van het Smart-
sleutelsysteem zal gaan knipperen.

1. Controlelampje Smart-sleutelsysteem “ ”
1. Identificatienummer
1
12345
6
1
