YAMAHA TMAX 2019 Instructieboekje (in Dutch)

XP530-A
XP530D-A
TMAX ABS
MOTORFIETS
BV1-F8199-D20
HANDLEIDING
Lees deze handleiding aandachtig door
voordat u deze machine gaat gebruiken.
BV1-9-D2_1_Hyoshi.indd 12018/12/27 15:51:11

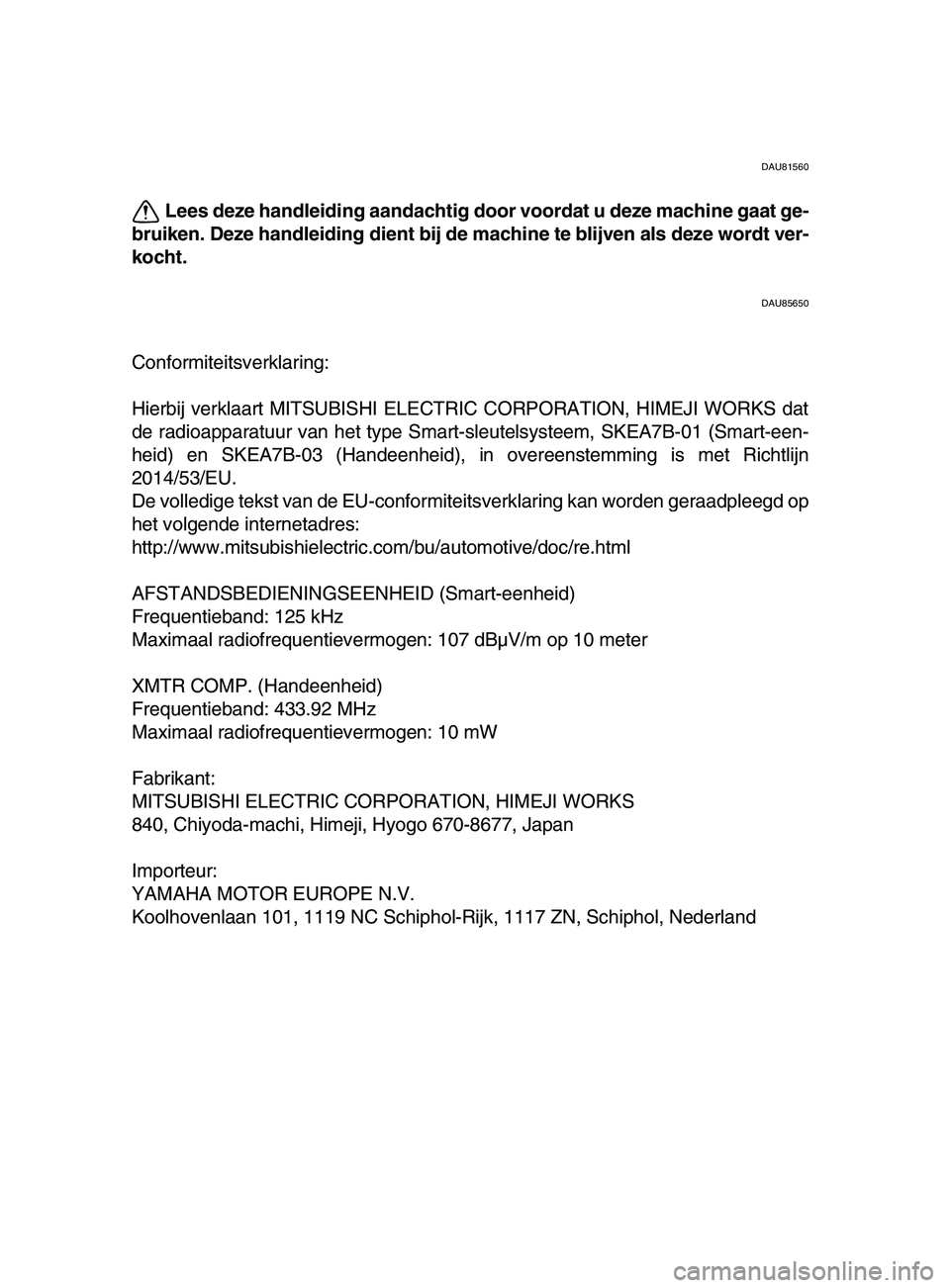

DAU81560
Lees deze handleiding aandachtig door voordat u deze machine gaat ge-
bruiken. Deze handleiding dient bij de machine te blijven als deze wordt ver-
kocht.
DAU85650
Conformiteitsverklaring:
Hierbij verklaart MITSUBISHI ELECTRIC CORPORATION, HIMEJI WORKS dat
de radioapparatuur van het type Smart-sl eutelsysteem, SKEA7B-01 (Smart-een-
heid) en SKEA7B-03 (Handeenheid), in overeenstemming is met Richtlijn
2014/53/EU.
De volledige tekst van de EU-conformi teitsverklaring kan worden geraadpleegd op
het volgende internetadres:
http://www.mitsubishielectric.com/bu/automotive/doc/re.html
AFSTANDSBEDIENINGSEENHEID (Smart-eenheid)
Frequentieband: 125 kHz
Maximaal radiofrequentievermogen: 107 dBµV/m op 10 meter
XMTR COMP. (Handeenheid)
Frequentieband: 433.92 MHz
Maximaal radiofrequentievermogen: 10 mW
Fabrikant:
MITSUBISHI ELECTRIC CORPORATION, HIMEJI WORKS
840, Chiyoda-machi, Himeji, Hyogo 670-8677, Japan
Importeur:
YAMAHA MOTOR EUROPE N.V.
Koolhovenlaan 101, 1119 NC Schiphol -Rijk, 1117 ZN, Schiphol, Nederland
BV1-9-D2_1_Hyoshi.indd 22018/12/27 15:51:11

DAU79574
OPMERKING
Dit model is uitgerust met het My TMAX Connect GPS-systeem. Dit systeem moet
worden geactiveerd voordat het kan worden gebruikt. Raadpleeg de handleiding
van het Vodafone-klantenportaal voor instructies voor het registreren en activeren
van het systeem.
www.my-tmax-connect.eu
Conformiteitsverklaring
De fabrikant verklaart hierbij, geheel voor eigen verantwoordelijkheid, dat het
volgende product:
Leiding en coördinatie
100%-dochteronderneming
die wordt geleid en
gecoördineerd door
Vodafone Global
Enterprise Ltd.
Maatschappelijke
zetel en hoofdkantoor
Via Astico 41
21100 Varese, Italië
T+39 0332 825 111
F+39 0332 222 005 Vodafone Automotive SpA
Cap.Soc.
$Š 11.647.352,52 i.v.
C.F./P.IVA IT00407590124
automotive.vodafone.comTelematicaregeleenheid voor gebruik op motorfietsen
2433
HW/SW-versie van geteste eenheid: HW 0.2 / SW 48
Opmerking: in het onderdeelnummer 4C2433YABS
verwijst A naar HW-versie en B naar SW-versie
4C2433XAYZ, waarin X kan variëren naargelang de
markt/klant en YZ kan variëren naargelang de
productversie/kleine variaties in de software die geen
invloed hebben op EMC-, radio- en
veiligheidsparameters en -prestaties Naam/beschrijving
product:
Type/model:
Aanvullende informatie:
EN 301489-1 v.1.9.2, EN 301489-3 v.1.6.1,
EN 301489-7 v.1.3.1
EN 60950-1:2006 + A1:2010 + A11:2009 + A12:2011
+ A2:2013
EN 62311:2008
EN 301511 v.9.0.2, EN 300440-1 v.1.6.1,
EN 300440-2 v.1.4.1 EMC :
Veiligheid:
Gezondheid:
Radiospectrum: in overeenstemming is met de essentiële vereisten van Europese Richtlijn
2014/53/EU.
Het product is getest en is in overeenstemming met de volgende normen:
Het product is voorzien van de volgende CE-markering en het nummer van de
aangemelde instantie volgens Europese Richtlijn 2014/53/EU.
De aangemelde instantie EMCCert Dr. Rasek GmbH met
EU-identificatienummer 0678 heeft een conformiteitsbeoordeling uitgevoerd
volgens Bijlage III, Module B, en het certificaat van EU-typeonderzoek met
nummer G110753H afgegeven.
8 november 2016
Daniele Lucherini - Directeur Dario Parisi - Producthomologatie-expert
©2015 Vodafone Automotive SpA, alle rechten voorbehouden
BV1-9-D2.book 1 ページ ２０１８年８月３１日　金曜日　午後３時３９分

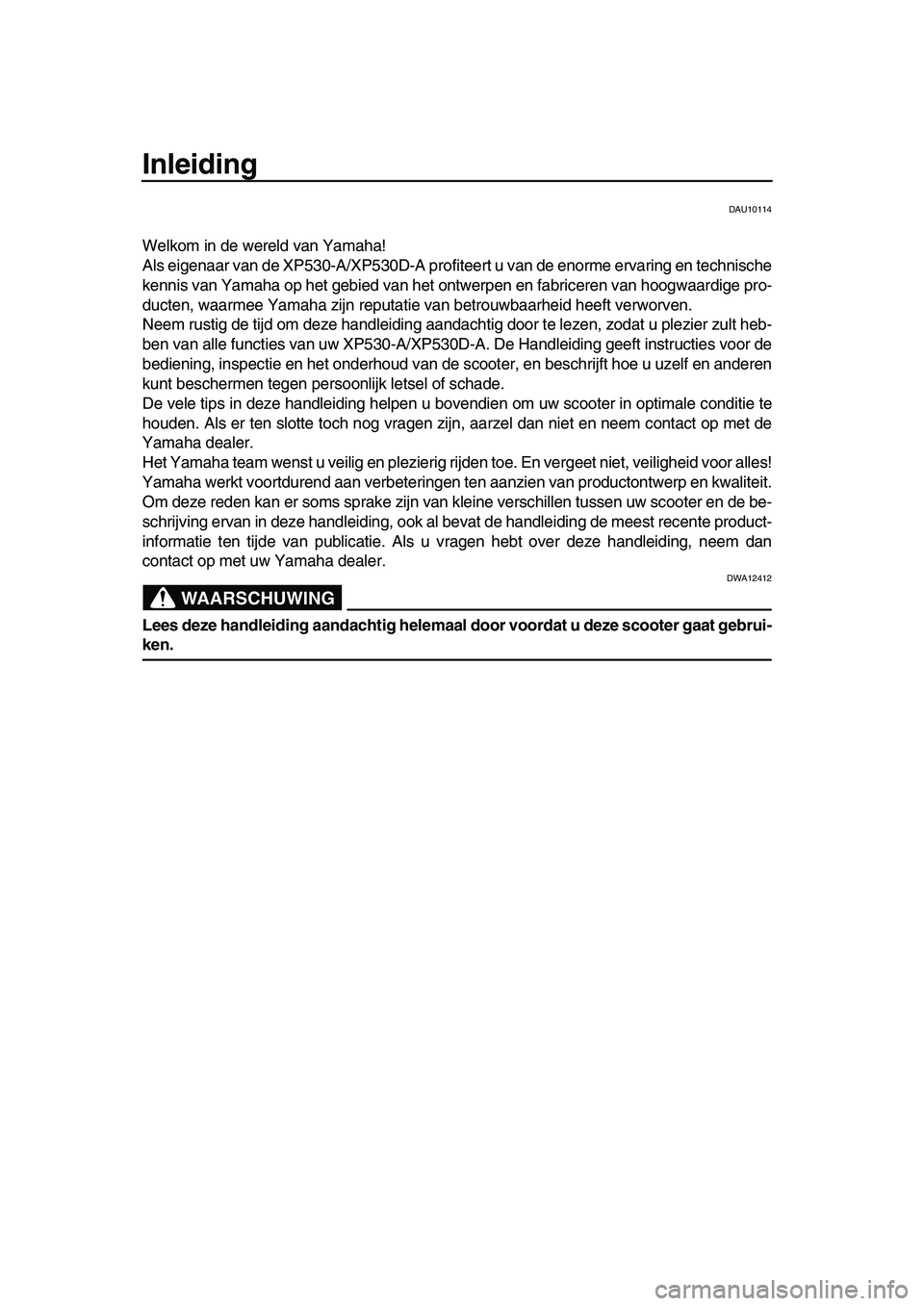

Inleiding
DAU10114
Welkom in de wereld van Yamaha!
Als eigenaar van de XP530-A/XP530D-A profiteert u van de enorme ervaring en technische
kennis van Yamaha op het gebied van het ontwerpen en fabriceren van hoogwaardige pro-
ducten, waarmee Yamaha zijn reputatie van betrouwbaarheid heeft verworven.
Neem rustig de tijd om deze handleiding aandachtig door te lezen, zodat u plezier zult heb-
ben van alle functies van uw XP530-A/XP530D-A. De Handleiding geeft instructies voor de
bediening, inspectie en het onderhoud van de scooter, en beschrijft hoe u uzelf en anderen
kunt beschermen tegen persoonlijk letsel of schade.
De vele tips in deze handleiding helpen u bovendien om uw scooter in optimale conditie te
houden. Als er ten slotte toch nog vragen zijn, aarzel dan niet en neem contact op met de
Yamaha dealer.
Het Yamaha team wenst u veilig en plezierig rijden toe. En vergeet niet, veiligheid voor alles!
Yamaha werkt voortdurend aan verbeteringen ten aanzien van productontwerp en kwaliteit.
Om deze reden kan er soms sprake zijn van kleine verschillen tussen uw scooter en de be-
schrijving ervan in deze handleiding, ook al bevat de handleiding de meest recente product-
informatie ten tijde van publicatie. Als u vragen hebt over deze handleiding, neem dan
contact op met uw Yamaha dealer.
WAARSCHUWING
DWA12412
Lees deze handleiding aandachtig helemaal door voordat u deze scooter gaat gebrui-
ken.
BV1-9-D2.book 1 ページ ２０１８年８月３１日　金曜日　午後３時３９分

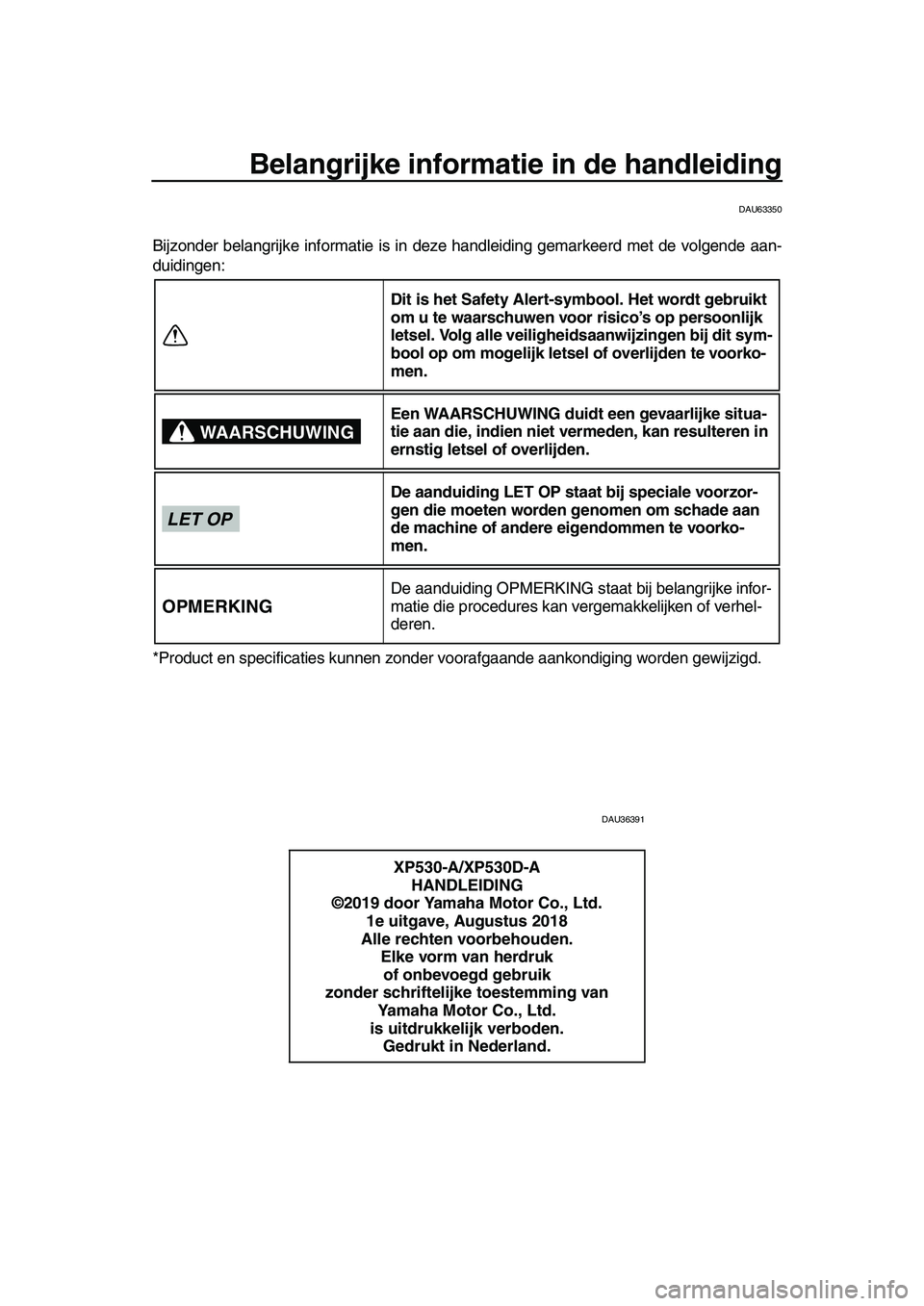

Belangrijke informatie in de handleiding
DAU63350
Bijzonder belangrijke informatie is in deze handleiding gemarkeerd met de volgende aan-
duidingen:
*Product en specificaties kunnen zonder voorafgaande aankondiging worden gewijzigd.
DAU36391
Dit is het Safety Alert-symbool. Het wordt gebruikt
om u te waarschuwen voor risico’s op persoonlijk
letsel. Volg alle veiligheidsaanwijzingen bij dit sym-
bool op om mogelijk letsel of overlijden te voorko-
men.
Een WAARSCHUWING duidt een gevaarlijke situa-
tie aan die, indien niet vermeden, kan resulteren in
ernstig letsel of overlijden.
De aanduiding LET OP staat bij speciale voorzor-
gen die moeten worden genomen om schade aan
de machine of andere eigendommen te voorko-
men.
De aanduiding OPMERKING staat bij belangrijke infor-
matie die procedures kan vergemakkelijken of verhel-
deren.
XP530-A/XP530D-A
HANDLEIDING
©2019 door Yamaha Motor Co., Ltd.
1e uitgave, Augustus 2018
Alle rechten voorbehouden.
Elke vorm van herdruk
of onbevoegd gebruik
zonder schriftelijke toestemming van
Yamaha Motor Co., Ltd.
is uitdrukkelijk verboden.
Gedrukt in Nederland.
WAARSCHUWING
LET OP
OPMERKING
BV1-9-D2.book 1 ページ ２０１８年８月３１日　金曜日　午後３時３９分

Inhoudsopgave
Veiligheidsinformatie........................1-1
Andere aandachtspunten voor veilig
rijden ............................................1-5
Beschrijving......................................2-1
Aanzicht linkerzijde ..........................2-1
Aanzicht rechterzijde .......................2-2
Bedieningen en instrumenten ..........2-3
Smart-sleutelsysteem ......................3-1
Smart-sleutelsysteem ......................3-1
Bereik van het Smart-
sleutelsysteem .............................3-2
De Smart-sleutel en mechanische
sleutel gebruiken ..........................3-3
Smart-sleutel ...................................3-5
De batterij van de Smart-sleutel
vervangen ....................................3-6
De machine inschakelen .................3-7
Machinevoeding uitschakelen .........3-8
Het stuurslot vergrendelen ..............3-9
De middenbok vergrendelen .........3-10
Toegang tot
opbergcompartimenten en
brandstoftank .............................3-10
Parkeermodus ...............................3-12
Speciale kenmerken.........................4-1
Cruise control (XP530D-A) ..............4-1
D-mode (rijmodus) ...........................4-3
Tractieregeling .................................4-4
Functies van instrumenten en
bedieningselementen.......................5-1
Stuurschakelaars .............................5-1
Controlelampjes en
waarschuwingslampjes ................5-2
Snelheidsmeter................................5-4
Toerenteller .....................................5-4
Multifunctioneel display ...................5-5
Voorremhendel ..............................5-17
Achterremhendel ...........................5-18
Achterremblokkeerhendel..............5-18
Anti-blokkeervoorziening
remsysteem (ABS) .....................5-19
Tankdop.........................................5-20Brandstof ....................................... 5-21
Overloopslang brandstoftank ........ 5-22
Uitlaatkatalysator........................... 5-23
Opbergcompartimenten ................ 5-23
Kuipruit (XP530-A) ........................ 5-25
Achteruitkijkspiegels...................... 5-26
Schokdemperunit .......................... 5-27
Gelijkstroom aansluitcontact voor
accessoires ............................... 5-28
Zijstandaard .................................. 5-29
Startspersysteem .......................... 5-30
Voor uw veiligheid – controles
voor het rijden................................... 6-1
Gebruik en belangrijke rij-
informatie.......................................... 7-1
Starten van de motor....................... 7-2
Wegrijden ........................................ 7-3
Sneller en langzamer rijden ............ 7-3
Remmen.......................................... 7-4
Tips voor een zuinig
brandstofverbruik ......................... 7-5
Inrijperiode ...................................... 7-5
Parkeren.......................................... 7-6
Periodiek onderhoud en
afstelling............................................ 8-1
Gereedschapsset ............................ 8-2
Periodieke onderhoudsschema’s .... 8-3
Periodiek onderhoudsschema van
het uitstootcontrolesysteem ......... 8-3
Algemeen smeer- en
onderhoudsschema ..................... 8-4
Panelen verwijderen en
aanbrengen.................................. 8-7
Controleren van de bougies ............ 8-9
Filterbus ........................................ 8-10
Motorolie en oliefilterpatroon ......... 8-10
Waarom Yamalube ....................... 8-13
Koelvloeistof .................................. 8-13
Motorluchtfilterelement .................. 8-15
Stationair toerental controleren ..... 8-16
De vrije slag van de gasgreep
controleren ................................. 8-17
Klepspeling.................................... 8-17
BV1-9-D2.book 1 ページ ２０１８年８月３１日　金曜日　午後３時３９分

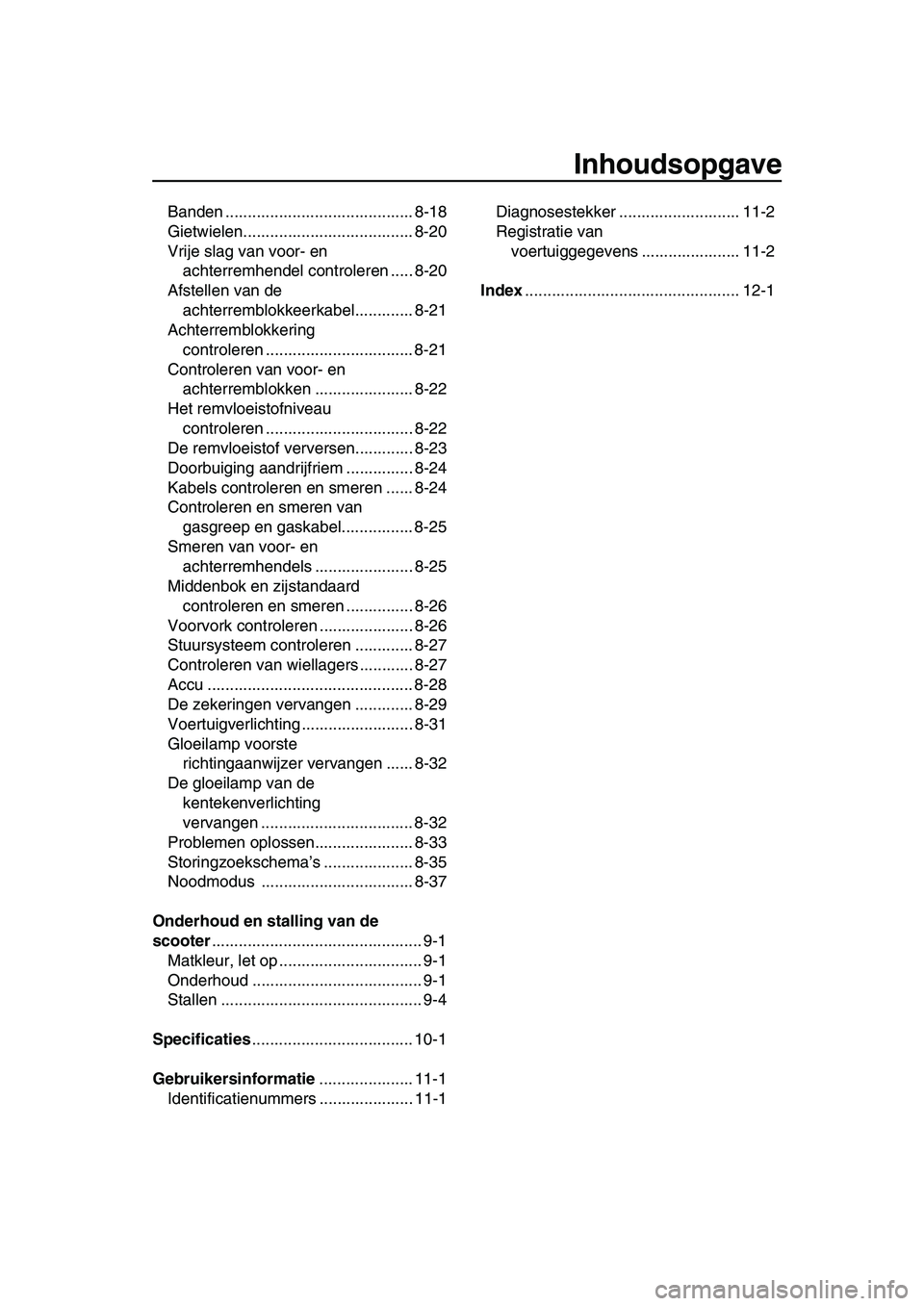

Inhoudsopgave
Banden .......................................... 8-18
Gietwielen...................................... 8-20
Vrije slag van voor- en
achterremhendel controleren ..... 8-20
Afstellen van de
achterremblokkeerkabel............. 8-21
Achterremblokkering
controleren ................................. 8-21
Controleren van voor- en
achterremblokken ...................... 8-22
Het remvloeistofniveau
controleren ................................. 8-22
De remvloeistof verversen............. 8-23
Doorbuiging aandrijfriem ............... 8-24
Kabels controleren en smeren ...... 8-24
Controleren en smeren van
gasgreep en gaskabel................ 8-25
Smeren van voor- en
achterremhendels ...................... 8-25
Middenbok en zijstandaard
controleren en smeren ............... 8-26
Voorvork controleren ..................... 8-26
Stuursysteem controleren ............. 8-27
Controleren van wiellagers ............ 8-27
Accu .............................................. 8-28
De zekeringen vervangen ............. 8-29
Voertuigverlichting ......................... 8-31
Gloeilamp voorste
richtingaanwijzer vervangen ...... 8-32
De gloeilamp van de
kentekenverlichting
vervangen .................................. 8-32
Problemen oplossen...................... 8-33
Storingzoekschema’s .................... 8-35
Noodmodus .................................. 8-37
Onderhoud en stalling van de
scooter............................................... 9-1
Matkleur, let op ................................ 9-1
Onderhoud ...................................... 9-1
Stallen ............................................. 9-4
Specificaties.................................... 10-1
Gebruikersinformatie..................... 11-1
Identificatienummers ..................... 11-1Diagnosestekker ........................... 11-2
Registratie van
voertuiggegevens ...................... 11-2
Index................................................ 12-1
BV1-9-D2.book 2 ページ ２０１８年８月３１日　金曜日　午後３時３９分

1-1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
Veiligheidsinformatie
DAU1026B
Wees een verantwoordelijke eigenaar
Als eigenaar van de machine bent u verant-
woordelijk voor de veilige en juiste bedie-
ning ervan.
Scooters zijn tweewielige voertuigen.
Voor een veilig gebruik zijn de toepassing
van de juiste rijtechnieken en de ervaring
van de bestuurder van belang. Elke be-
stuurder moet bekend zijn met de volgende
vereisten alvorens met deze scooter te
gaan rijden.
Hij of zij moet:
Door een competente informatiebron
grondig zijn ingelicht over alle aspec-
ten van scooterrijden.
Zich houden aan de waarschuwingen
en onderhoudseisen zoals vermeld in
deze Gebruikershandleiding.
Grondig getraind zijn in veilige en cor-
recte rijtechnieken.
Gebruikmaken van professionele
technische service, zoals aangegeven
in deze Gebruikershandleiding en/of
wanneer de mechanische condities dit
vereisen.
Ga nooit rijden met een scooter zonder
passende rijopleiding of instructies.
Neem rijlessen. Beginners moeten les
krijgen van een gediplomeerd instruc-
teur. Neem contact op met een be-
voegde scooterdealer voor informatie
over rijlessen bij u in de buurt.
Veilig rijden
Voer vóór elke rit de controles voor het rij-
den uit om u ervan te verzekeren dat de ma-
chine in veilige staat verkeert. Onvoldoende
inspectie of onderhoud van de machine ver-
groot het risico op ongeval of schade. Zie
pagina 6-1 voor een lijst met controles voor
het rijden.
Deze scooter is gebouwd voor het ver-
voer van de bestuurder plus een pas-sagier.
Het niet opmerken en herkennen van
scooters door andere weggebruikers
vormt de belangrijkste oorzaak van
auto-/scooterongevallen. Vaak wor-
den ongevallen veroorzaakt doordat
een autobestuurder de scooter niet
heeft gezien. Zorg dat u opvalt, dat
blijkt het meest effectief om het risico
op een dergelijk type ongeval te ver-
minderen.
Dus:
Draag een jack in felle kleuren.
Wees extra voorzichtig bij het nade-
ren en passeren van kruisingen,
daar doen ongelukken met scooters
zich namelijk het meest voor.
Ga daar rijden waar andere wegge-
bruikers u kunnen zien. Ga niet rij-
den in de dode zichthoek van een
andere weggebruiker.
Pleeg nooit onderhoud aan een
scooter zonder voldoende kennis.
Neem contact op met een bevoeg-
de scooterdealer voor informatie
over het basisonderhoud van een
scooter. Bepaalde onderhouds-
werkzaamheden kunnen alleen
worden uitgevoerd door gediplo-
meerd personeel.
Bij veel ongevallen zijn onervaren be-
stuurders betrokken. Vaak waren bij
een ongeval betrokken bestuurders
zelfs niet in het bezit van een geldig rij-
bewijs.
Zorg dat u bekwaam bent om te rij-
den en leen uw scooter alleen uit
aan ervaren scooterrijders.
Weet wat u wel en niet aankunt.
Door rekening te houden met uw
beperkingen helpt u ongelukken
voorkomen.
We raden aan om het scooterrijden
te oefenen op plekken waar geen
verkeer is, totdat u grondig bekend
bent met de scooter en zijn bedie-
BV1-9-D2.book 1 ページ ２０１８年８月３１日　金曜日　午後３時３９分

Veiligheidsinformatie
1-2
1
2
3
4
5
6
7
8
9
10
11
12
13
14
ning.
Ongelukken worden vaak veroorzaakt
door een fout van de scooterbestuur-
der. Veel bestuurders houden bij het
ingaan van een bocht een te hoge rij-
snelheid aan of gaan onvoldoende
schuinliggen voor de rijsnelheid, waar-
door ze wijd uit de bocht komen.
Neem altijd de maximumsnelheid in
acht en rijd nooit sneller dan de
wegcondities en het verkeer toe-
staan.
Geef altijd richting aan voordat u af-
slaat of van rijstrook wisselt. Zorg
dat andere weggebruikers u kunnen
zien.
De zithouding van de bestuurder en de
passagier is belangrijk voor een goede
besturing.
De bestuurder moet tijdens het rij-
den beide handen aan het stuur
houden en beide voeten op de be-
stuurdersvoetsteunen, om zo de
macht over het stuur te behouden.
De passagier hoort steeds de be-
stuurder, de zadelband of de hand-
greep, indien aanwezig, met beide
handen vast te houden en beide
voeten op de passagiersvoetsteu-
nen te houden. Neem nooit een
passagier mee die niet in staat is om
beide voeten stevig op de passa-
giersvoetsteunen te zetten.
Rijd nooit onder invloed van alcohol of
andere drugs.
Deze scooter is uitsluitend ontworpen
voor gebruik op verharde wegen. De
machine is niet bedoeld voor off-road-
gebruik.
Beschermende uitrusting
Scooterongelukken met dodelijke afloop
betreffen meestal hoofdletsel. Het dragen
van een helm is de belangrijkste factor bij
het voorkomen of reduceren van hoofdlet-
sel.
Draag altijd een goedgekeurde helm.
Draag ook een vizier of een veilig-
heidsbril. Zonder oogbescherming kan
uw zicht door de rijwind verslechteren,
waardoor u gevaren mogelijk te laat
opmerkt.
Door een jack, stevige schoenen, een
lange broek, handschoenen e.d. te
dragen verkleint u de kans op schaaf-
wonden of ontvellingen.
Draag nooit loszittende kleding, deze
kan blijven haken aan schakelhand-
grepen of door de wielen worden ge-
grepen en zo een ongeval of letsel
veroorzaken.
Draag altijd beschermende kleding die
uw benen, enkels en voeten bedekt.
De motor en het uitlaatsysteem kun-
nen tijdens en na het rijden zeer heet
zijn en brandwonden veroorzaken.
De hierboven vermelde voorzorgs-
maatregelen gelden ook voor passa-
giers.
Voorkom koolmonoxidevergiftiging
De uitlaatgassen van verbrandingsmotoren
bevatten koolmonoxide, een dodelijk gas.
Inademing van koolmonoxide kan hoofd-
pijn, duizeligheid, sufheid, misselijkheid,
verwarring en uiteindelijk de dood veroorza-
ken.
Koolmonoxide is een kleurloos, reukloos,
smaakloos gas dat ook aanwezig kan zijn
als u geen uitlaatgassen ziet of ruikt. Het
koolmonoxideniveau kan zeer snel oplo-
pen, waardoor u het bewustzijn kunt verlie-
zen en uzelf niet meer kunt redden. In
afgesloten of slecht geventileerde ruimtes
kunnen dodelijke hoeveelheden koolmo-
noxide dagenlang blijven hangen. Als u
symptomen van koolmonoxidevergiftiging
ervaart, verlaat de ruimte dan onmiddellijk,
ga naar de open lucht en ROEP MEDI-
SCHE HULP IN.
Laat de motor niet binnen draaien.
Zelfs als u ventileert met ventilatoren
BV1-9-D2.book 2 ページ ２０１８年８月３１日　金曜日　午後３時３９分

Veiligheidsinformatie
1-3
1
2
3
4
5
6
7
8
9
10
11
12
13
14
of open ramen en deuren kan de hoe-
veelheid koolmonoxide snel oplopen
tot gevaarlijke niveaus.
Laat de motor niet draaien in slecht ge-
ventileerde of deels afgesloten ruimtes
zoals schuren of garages.
Laat de motor niet buiten draaien op
plaatsen waar de uitlaatgassen in een
gebouw kunnen worden getrokken via
openingen zoals ramen en deuren.
Beladen
Het monteren van accessoires of het ver-
voer van bagage kan een negatief effect
hebben op de rijstabiliteit en het weggedrag
als hierdoor de gewichtsverdeling van de
scooter verandert. Wees uiterst voorzichtig
bij het monteren van accessoires of het be-
laden van uw scooter, om zo mogelijke on-
gevallen te vermijden. Pas extra op
wanneer u op een scooter rijdt die beladen
is of waaraan accessoires zijn gemonteerd.
Hieronder volgen naast de informatie over
accessoires enkele richtlijnen voor het bela-
den van uw scooter:
Het totale gewicht van de bestuurder, pas-
sagier, accessoires en bagage mag de
maximale gewichtslimiet niet overschrijden.
Rijden met een te zwaar belaste machine
kan leiden tot een ongeval.
Let op het volgende wanneer u tot deze ge-
wichtslimiet belaadt:
Het zwaartepunt van bagage en ac-
cessoires moet zo laag en zo dicht mo-
gelijk bij de scooter liggen. Bevestig
zware goederen zo dicht mogelijk bij
het midden van de machine en verdeel
het gewicht zo gelijkmatig mogelijk
over beide zijden om onbalans of in-
stabiliteit te minimaliseren.
Als gewicht gaat schuiven kan zicheen plotselinge onbalans voordoen.
Controleer voordat u gaat rijden of ac-
cessoires en bagage stevig aan de
scooter zijn bevestigd. Controleer de
bevestigingspunten voor accessoires
en bagage regelmatig.
Pas de vering aan de te vervoeren
bagage aan (alleen voor modellen
met instelbare vering) en controleer
de toestand en spanning van uw
banden.
Bevestig nooit omvangrijke of zware
goederen aan het stuur, de voor-
vork of het voorwielspatbord. Der-
gelijke items kunnen een instabiel
weggedrag of een te trage reactie
op het stuur veroorzaken.
Deze machine is niet ontworpen
voor het trekken van een aanhanger
of bevestiging van een zijspan.
Originele Yamaha accessoires
De keuze van accessoires voor uw machine
vormt een belangrijke beslissing. Originele
Yamaha accessoires, die alleen verkrijg-
baar zijn bij de Yamaha dealer, zijn door
Yamaha ontwikkeld, getest en goedge-
keurd voor gebruik op uw machine.
Veel bedrijven die niet zijn gelieerd aan
Yamaha produceren onderdelen en acces-
soires of bieden aanpassingssets voor
Yamaha voertuigen. Yamaha kan niet alle
producten testen die deze bedrijven produ-
ceren. Om die reden kan Yamaha accessoi-
res die niet door Yamaha zijn verkocht of
wijzigingen die niet door zijn Yamaha zijn
aangeraden niet goedkeuren of aanbeve-
len, zelfs niet als deze zijn verkocht en ge-
ïnstalleerd door een Yamaha dealer.
In de handel verkrijgbare onderdelen,
accessoires en aanpassingssets
Hoewel er producten verkrijgbaar zijn die
qua ontwerp en kwaliteit sterk lijken op ori-
ginele Yamaha accessoires, dient u te be-
seffen dat sommige in de handel Maximale belasting:
199 kg (439 lb) (XP530D-A)
202 kg (445 lb) (XP530-A)
BV1-9-D2.book 3 ページ ２０１８年８月３１日　金曜日　午後３時３９分
