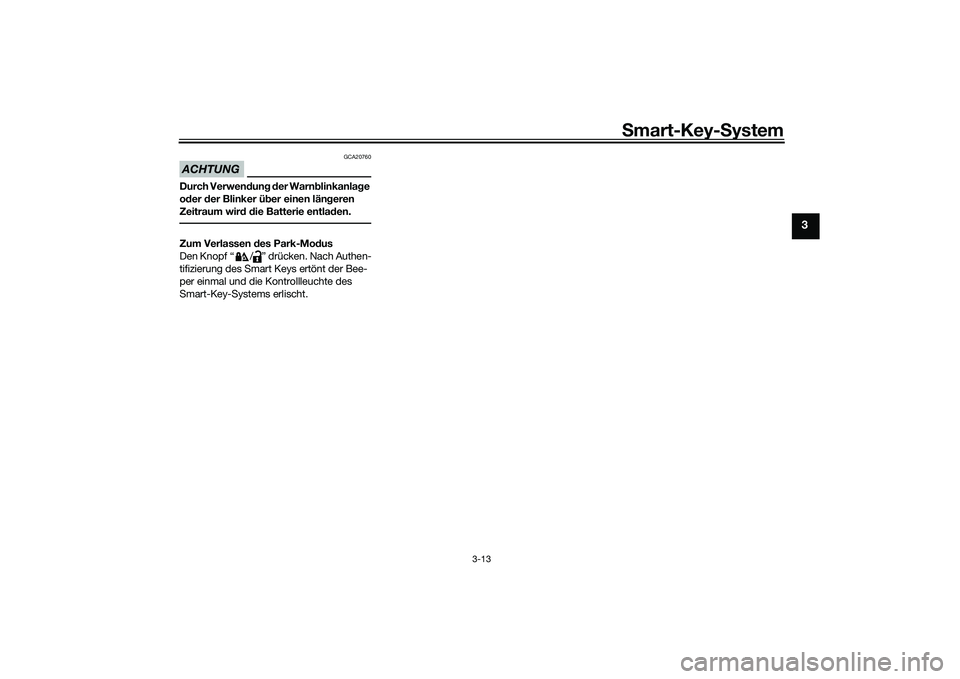

Page 31 of 128
Smart-Key- System
3-13
3
ACHTUNG
GCA20760
Durch Verwen dun g d er Warn blinkanla ge
o der der Blinker ü ber einen län geren
Zeitraum wir d d ie Batterie entla den.Zum Verlassen des Park-Mo dus
Den Knopf “ / ” drücken. Nach Authen-
tifizierung des Smart Keys ertönt der Bee-
per einmal und die Kontrollleuchte des
Smart-Key-Systems erlischt.
UB3TG0G0.book Page 13 Wednesday, September 4, 2019 9:18 AM

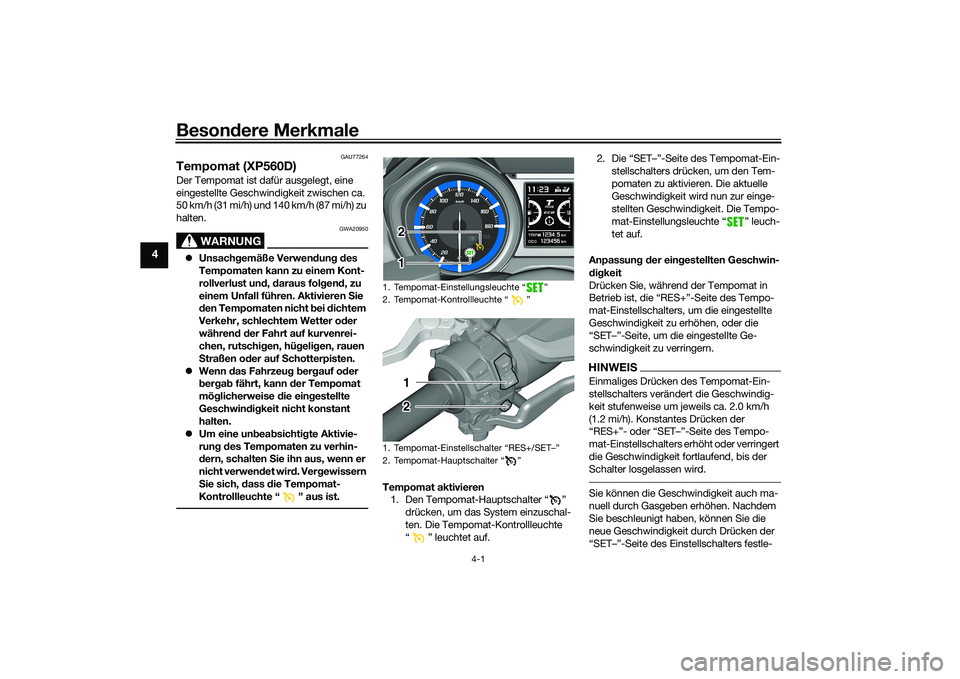

Page 32 of 128
Besondere Merkmale
4-1
4
GAU77264
Tempomat (XP560D)Der Tempomat ist dafür ausgelegt, eine
eingestellte Geschwindigkeit zwischen ca.
50 km/h (31 mi/h) und 140 km/h (87 mi/h) zu
halten.
WARNUNG
GWA20950
Unsach gemäße Verwen dung d es
Tempomaten kann zu einem Kont-
rollverlust un d, d araus fol gen d, zu
einem Unfall führen. Aktivieren Sie
d en Tempomaten nicht bei dichtem
Verkehr, schlechtem Wetter o der
währen d d er Fahrt auf kurvenrei-
chen, rutschi gen, hü geli gen, rauen
S traßen o der auf Schotterpisten.
Wenn das Fahrzeu g b er gauf o der
b er gab fährt, kann der Tempomat
mö glicherweise die ein gestellte
Geschwin dig keit nicht konstant
halten.
Um eine un bea bsichti gte Aktivie-
run g d es Tempomaten zu verhin-
d ern, schalten Sie ihn aus, wenn er
nicht verwen det
wir d. Ver gewissern
S ie sich, dass die Tempomat-
Kontrollleuchte “ ” aus ist.
Tempomat aktivieren 1. Den Tempomat-Hauptschalter “ ”
drücken, um das System einzuschal-
ten. Die Tempomat-Kontrollleuchte
“ ” leuchtet auf. 2. Die “SET–”-Seite des Tempomat-Ein-
stellschalters drücken, um den Tem-
pomaten zu aktivieren. Die aktuelle
Geschwindigkeit wird nun zur einge-
stellten Geschwindigkeit. Die Tempo-
mat-Einstellungsleuchte “ ” leuch-
tet auf.
Anpassun g d er ein gestellten Geschwin-
d ig keit
Drücken Sie, während der Tempomat in
Betrieb ist, die “RES+”-Seite des Tempo-
mat-Einstellschalters, um die eingestellte
Geschwindigkeit zu erhöhen, oder die
“SET–”-Seite, um die eingestellte Ge-
schwindigkeit zu verringern.
HINWEISEinmaliges Drücken des Tempomat-Ein-
stellschalters verändert die Geschwindig-
keit stufenweise um jeweils ca. 2.0 km/h
(1.2 mi/h). Konstantes Drücken der
“RES+”- oder “SET–”-Seite des Tempo-
mat-Einstellschalters erhöht oder verringert
die Geschwindigkeit fortlaufend, bis der
Schalter losgelassen wird.Sie können die Geschwindigkeit auch ma-
nuell durch Gasgeben erhöhen. Nachdem
Sie beschleunigt haben, können Sie die
neue Geschwindigkeit durch Drücken der
“SET–”-Seite des Einstellschalters festle-
1. Tempomat-Einstellungsleuchte “ ”
2. Tempomat-Kontrollleuchte “ ”
1. Tempomat-Einstellschalter “RES+/SET–”
2. Tempomat-Hauptschalter “ ”
1 2
1 212
UB3TG0G0.book Page 1 Wednesday, September 4, 2019 9:18 AM

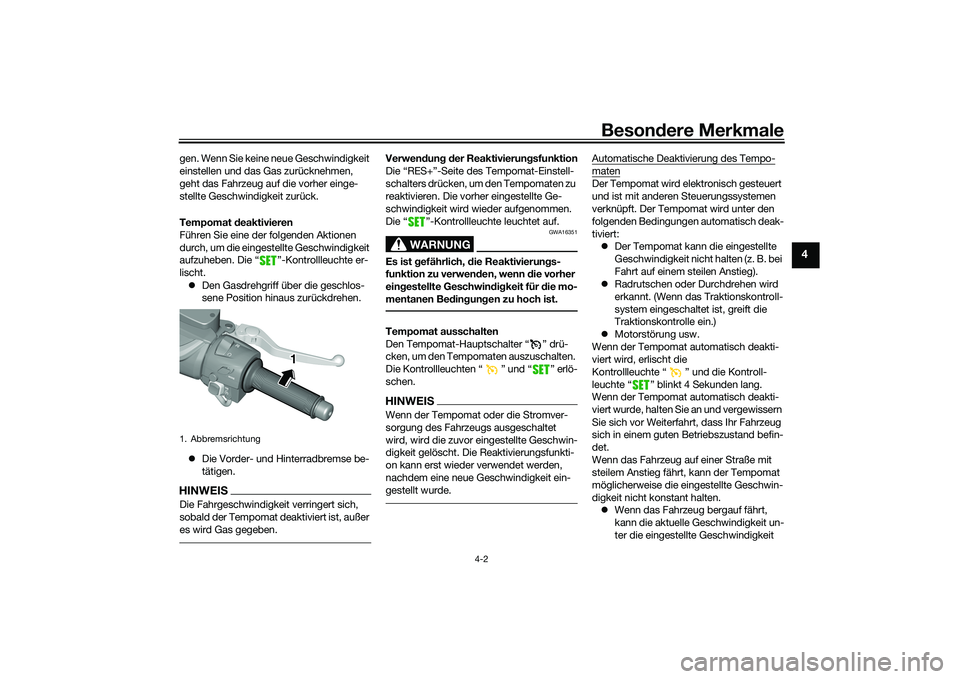

Page 33 of 128
Besondere Merkmale
4-2
4
gen. Wenn Sie keine neue Geschwindigkeit
einstellen und das Gas zurücknehmen,
geht das Fahrzeug auf die vorher einge-
stellte Geschwindigkeit zurück.
Tempomat deaktivieren
Führen Sie eine der folgenden Aktionen
durch, um die eingestellte Geschwindigkeit
aufzuheben. Die “ ”-Kontrollleuchte er-
lischt. Den Gasdrehgriff über die geschlos-
sene Position hinaus zurückdrehen.
Die Vorder- und Hinterradbremse be-
tätigen.HINWEISDie Fahrgeschwindigkeit verringert sich,
sobald der Tempomat deaktiviert ist, außer
es wird Gas gegeben.
Verwen dung d er Reaktivierun gsfunktion
Die “RES+”-Seite des Tempomat-Einstell-
schalters drücken, um den Tempomaten zu
reaktivieren. Die vorher eingestellte Ge-
schwindigkeit wird wieder aufgenommen.
Die “ ”-Kontrollleuchte leuchtet auf.
WARNUNG
GWA16351
Es ist gefährlich, die Reaktivierun gs-
funktion zu verwen den, wenn die vorher
ein gestellte Geschwin dig keit für die mo-
mentanen Be din gun gen zu hoch ist.Tempomat ausschalten
Den Tempomat-Hauptschalter “ ” drü-
cken, um den Tempomaten auszuschalten.
Die Kontrollleuchten “ ” und “ ” erlö-
schen.HINWEISWenn der Tempomat oder die Stromver-
sorgung des Fahrzeugs ausgeschaltet
wird, wird die zuvor eingestellte Geschwin-
digkeit gelöscht. Die Reaktivierungsfunkti-
on kann erst wieder verwendet werden,
nachdem eine neue Geschwindigkeit ein-
gestellt wurde.
Automatische Deaktivierung des Tempo-matenDer Tempomat wird elektronisch gesteuert
und ist mit anderen Steuerungssystemen
verknüpft. Der Tempomat wird unter den
folgenden Bedingungen automatisch deak-
tiviert:
Der Tempomat kann die eingestellte
Geschwindigkeit nicht halten (z. B. bei
Fahrt auf einem steilen Anstieg).
Radrutschen oder Durchdrehen wird
erkannt. (Wenn das Traktionskontroll-
system eingeschaltet ist, greift die
Traktionskontrolle ein.)
Motorstörung usw.
Wenn der Tempomat automatisch deakti-
viert wird, erlischt die
Kontrollleuchte “ ” und die Kontroll-
leuchte “ ” blinkt 4 Sekunden lang.
Wenn der Tempomat automatisch deakti-
viert wurde, halten Sie an und vergewissern
Sie sich vor Weiterfahrt, dass Ihr Fahrzeug
sich in einem guten Betriebszustand befin-
det.
Wenn das Fahrzeug auf einer Straße mit
steilem Anstieg fährt, kann der Tempomat
möglicherweise die eingestellte Geschwin-
digkeit nicht konstant halten. Wenn das Fahrzeug bergauf fährt,
kann die aktuelle Geschwindigkeit un-
ter die eingestellte Geschwindigkeit
1. Abbremsrichtung
1
UB3TG0G0.book Page 2 Wednesday, September 4, 2019 9:18 AM

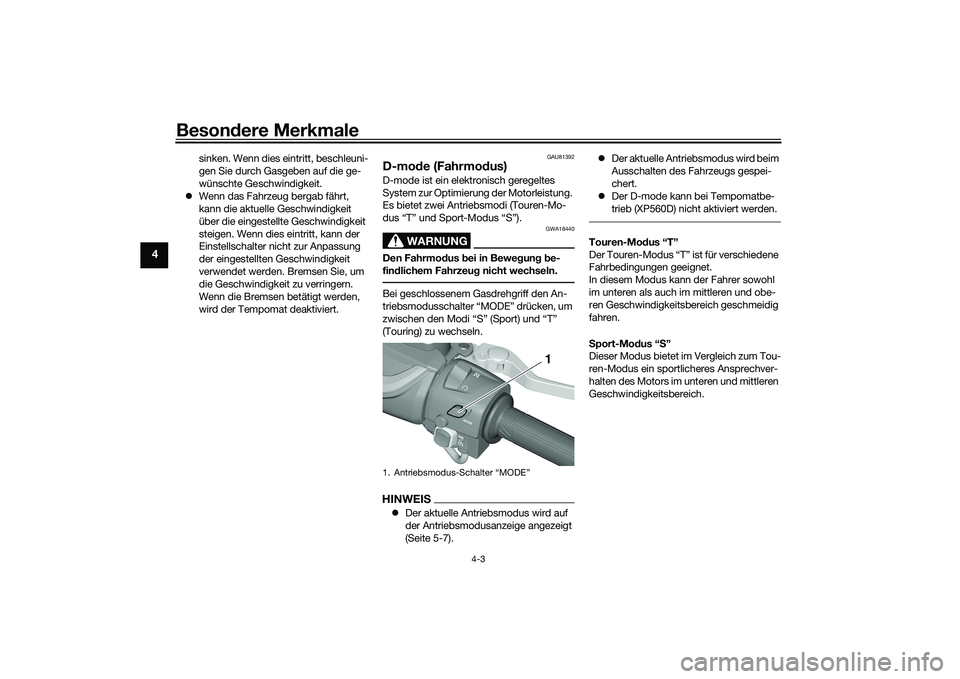

Page 34 of 128
Besondere Merkmale
4-3
4
sinken. Wenn dies eintritt, beschleuni-
gen Sie durch Gasgeben auf die ge-
wünschte Geschwindigkeit.
Wenn das Fahrzeug bergab fährt,
kann die aktuelle Geschwindigkeit
über die eingestellte Geschwindigkeit
steigen. Wenn dies eintritt, kann der
Einstellschalter nicht zur Anpassung
der eingestellten Geschwindigkeit
verwendet werden. Bremsen Sie, um
die Geschwindigkeit zu verringern.
Wenn die Bremsen betätigt werden,
wird der Tempomat deaktiviert.
GAU81392
D-mo de (Fahrmo dus)D-mode ist ein elektronisch geregeltes
System zur Optimierung der Motorleistung.
Es bietet zwei Antriebsmodi (Touren-Mo-
dus “T” und Sport-Modus “S”).
WARNUNG
GWA18440
Den Fahrmo dus bei in Bewe gun g b e-
fin dlichem Fahrzeu g nicht wechseln.Bei geschlossenem Gasdrehgriff den An-
triebsmodusschalter “MODE” drücken, um
zwischen den Modi “S” (Sport) und “T”
(Touring) zu wechseln.HINWEIS Der aktuelle Antriebsmodus wird auf
der Antriebsmodusanzeige angezeigt
(Seite 5-7).
Der aktuelle Antriebsmodus wird beim
Ausschalten des Fahrzeugs gespei-
chert.
Der D-mode kann bei Tempomatbe-
trieb (XP560D) nicht aktiviert werden.
Touren-Mo dus “T”
Der Touren-Modus “T” ist für verschiedene
Fahrbedingungen geeignet.
In diesem Modus kann der Fahrer sowohl
im unteren als auch im mittleren und obe-
ren Geschwindigkeitsbereich geschmeidig
fahren.
S port-Mo dus “ S”
Dieser Modus bietet im Vergleich zum Tou-
ren-Modus ein sportlicheres Ansprechver-
halten des Motors im unteren und mittleren
Geschwindigkeitsbereich.
1. Antriebsmodus-Schalter “MODE”
1
UB3TG0G0.book Page 3 Wednesday, September 4, 2019 9:18 AM

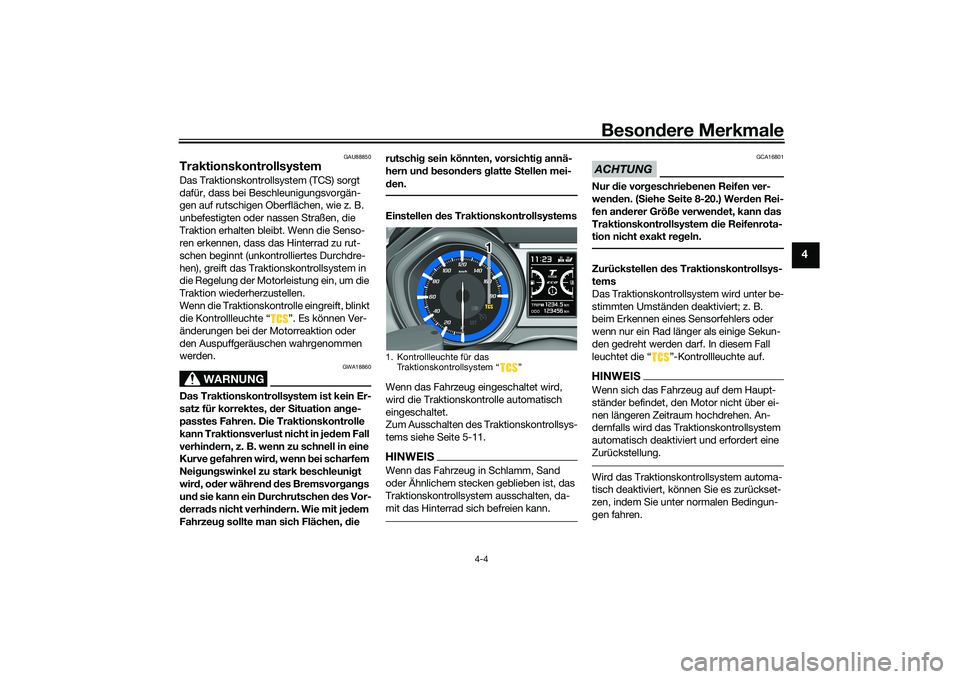

Page 35 of 128
Besondere Merkmale
4-4
4
GAU88850
TraktionskontrollsystemDas Traktionskontrollsystem (TCS) sorgt
dafür, dass bei Beschleunigungsvorgän-
gen auf rutschigen Oberflächen, wie z. B.
unbefestigten oder nassen Straßen, die
Traktion erhalten bleibt. Wenn die Senso-
ren erkennen, dass das Hinterrad zu rut-
schen beginnt (unkontrolliertes Durchdre-
hen), greift das Traktionskontrollsystem in
die Regelung der Motorleistung ein, um die
Traktion wiederherzustellen.
Wenn die Traktionskontrolle eingreift, blinkt
die Kontrollleuchte “ ”. Es können Ver-
änderungen bei der Motorreaktion oder
den Auspuffgeräuschen wahrgenommen
werden.
WARNUNG
GWA18860
Das Traktionskontrollsystem ist kein Er-
satz für korrektes, der Situation an ge-
passtes Fahren. Die Traktionskontrolle
kann Traktionsverlust nicht in je dem Fall
verhin dern, z. B. wenn zu schnell in eine
Kurve gefahren wir d, wenn bei scharfem
Nei gun gswinkel zu stark beschleuni gt
wir d, od er währen d d es Bremsvor gan gs
und sie kann ein Durchrutschen des Vor-
d erra ds nicht verhin dern. Wie mit jed em
Fahrzeu g sollte man sich Flächen, die rutschi
g sein könnten, vorsichti g annä-
hern un d b eson ders glatte Stellen mei-
d en.
Einstellen des Traktionskontrollsystems
Wenn das Fahrzeug eingeschaltet wird,
wird die Traktionskontrolle automatisch
eingeschaltet.
Zum Ausschalten des Traktionskontrollsys-
tems siehe Seite 5-11.HINWEISWenn das Fahrzeug in Schlamm, Sand
oder Ähnlichem stecken geblieben ist, das
Traktionskontrollsystem ausschalten, da-
mit das Hinterrad sich befreien kann.
ACHTUNG
GCA16801
Nur die vor geschrie benen Reifen ver-
wen den. ( Siehe Seite 8-20.) Wer den Rei-
fen an derer Größe verwen det, kann das
Traktionskontrollsystem die Reifenrota-
tion nicht exakt re geln.Zurückstellen des Traktionskontrollsys-
tems
Das Traktionskontrollsystem wird unter be-
stimmten Umständen deaktiviert; z. B.
beim Erkennen eines Sensorfehlers oder
wenn nur ein Rad länger als einige Sekun-
den gedreht werden darf. In diesem Fall
leuchtet die “ ”-Kontrollleuchte auf.HINWEISWenn sich das Fahrzeug auf dem Haupt-
ständer befindet, den Motor nicht über ei-
nen längeren Zeitraum hochdrehen. An-
dernfalls wird das Traktionskontrollsystem
automatisch deaktiviert und erfordert eine
Zurückstellung.Wird das Traktionskontrollsystem automa-
tisch deaktiviert, können Sie es zurückset-
zen, indem Sie unter normalen Bedingun-
gen fahren.
1. Kontrollleuchte für das Traktionskontrollsystem “ ”
1 1
1
UB3TG0G0.book Page 4 Wednesday, September 4, 2019 9:18 AM
Page 36 of 128
Besondere Merkmale
4-5
4
HINWEISWenn die “ ”-Kontrollleuchte nach dem
Zurückstellen nicht erlischt, kann das Fahr-
zeug weiterhin gefahren werden; das Fahr-
zeug sollte jedoch sobald wie möglich von
einer Yamaha-Fachwerkstatt überprüft
werden.UB3TG0G0.book Page 5 Wednesday, September 4, 2019 9:18 AM

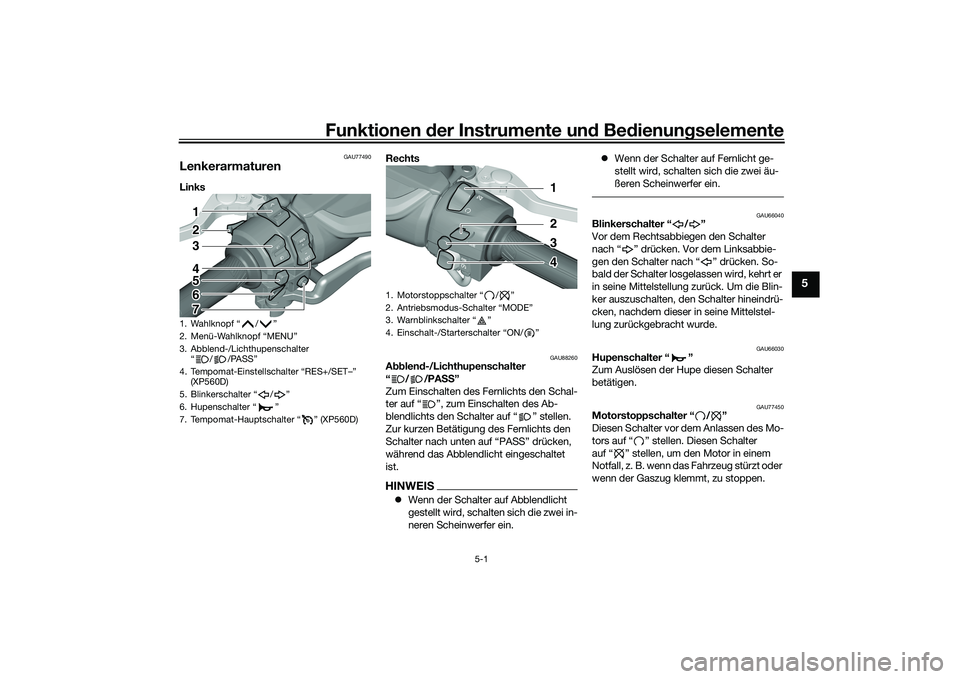

Page 37 of 128
Funktionen der Instru mente un d Be dienun gselemente
5-1
5
GAU77490
LenkerarmaturenLinks Rechts
GAU88260
A
bblen d-/Lichthupenschalter
“//PA SS”
Zum Einschalten des Fernlichts den Schal-
ter auf “ ”, zum Einschalten des Ab-
blendlichts den Schalter auf “ ” stellen.
Zur kurzen Betätigung des Fernlichts den
Schalter nach unten auf “PASS” drücken,
während das Abblendlicht eingeschaltet
ist.HINWEIS Wenn der Schalter auf Abblendlicht
gestellt wird, schalten sich die zwei in-
neren Scheinwerfer ein.
Wenn der Schalter auf Fernlicht ge-
stellt wird, schalten sich die zwei äu-
ßeren Scheinwerfer ein.
GAU66040
Blinkerschalter “ / ”
Vor dem Rechtsabbiegen den Schalter
nach “ ” drücken. Vor dem Linksabbie-
gen den Schalter nach “ ” drücken. So-
bald der Schalter losgelassen wird, kehrt er
in seine Mittelstellung zurück. Um die Blin-
ker auszuschalten, den Schalter hineindrü-
cken, nachdem dieser in seine Mittelstel-
lung zurückgebracht wurde.
GAU66030
Hupenschalter “ ”
Zum Auslösen der Hupe diesen Schalter
betätigen.
GAU77450
Motorstoppschalter “ / ”
Diesen Schalter vor dem Anlassen des Mo-
tors auf “ ” stellen. Diesen Schalter
auf “ ” stellen, um den Motor in einem
Notfall, z. B. wenn das Fahrzeug stürzt oder
wenn der Gaszug klemmt, zu stoppen.
1. Wahlknopf “ / ”
2. Menü-Wahlknopf “MENU”
3. Abblend-/Lichthupenschalter
“ / /PASS”
4. Tempomat-Einstellschalter “RES+/SET–” (XP560D)
5. Blinkerschalter “ / ”
6. Hupenschalter “ ”
7. Tempomat-Hauptschalter “ ” (XP560D)
1
2
3
4
5
6
7
1. Motorstoppschalter “ / ”
2. Antriebsmodus-Schalter “MODE”
3. Warnblinkschalter “ ”
4. Einschalt-/Starterschalter “ON/ ”
1
2
3
4
UB3TG0G0.book Page 1 Wednesday, September 4, 2019 9:18 AM

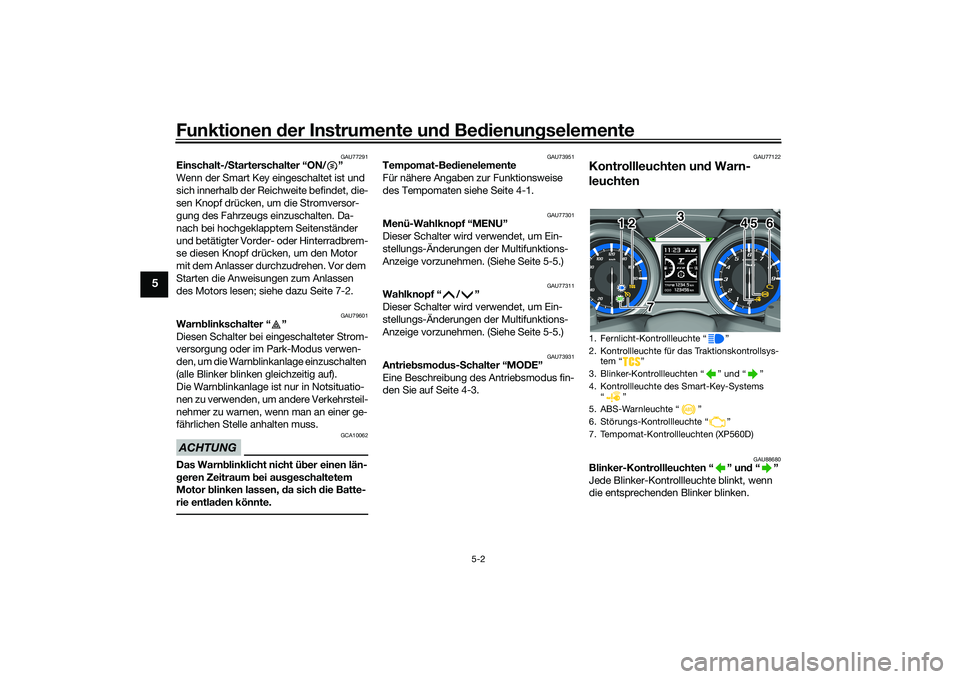

Page 38 of 128
Funktionen der Instru mente un d Be dienun gselemente
5-2
5
GAU77291
Einschalt-/ Starterschalter “ON/ ”
Wenn der Smart Key eingeschaltet ist und
sich innerhalb der Reichweite befindet, die-
sen Knopf drücken, um die Stromversor-
gung des Fahrzeugs einzuschalten. Da-
nach bei hochgeklapptem Seitenständer
und betätigter Vorder- oder Hinterradbrem-
se diesen Knopf drücken, um den Motor
mit dem Anlasser durchzudrehen. Vor dem
Starten die Anweisungen zum Anlassen
des Motors lesen; siehe dazu Seite 7-2.
GAU79601
Warn blinkschalter “ ”
Diesen Schalter bei eingeschalteter Strom-
versorgung oder im Park-Modus verwen-
den, um die Warnblinkanlage einzuschalten
(alle Blinker blinken gleichzeitig auf).
Die Warnblinkanlage ist nur in Notsituatio-
nen zu verwenden, um andere Verkehrsteil-
nehmer zu warnen, wenn man an einer ge-
fährlichen Stelle anhalten muss.ACHTUNG
GCA10062
Das Warn blinklicht nicht ü ber einen län-
g eren Zeitraum bei aus geschaltetem
Motor blinken lassen, da sich d ie Batte-
rie entla den könnte.
GAU73951
Tempomat-Bed ienelemente
Für nähere Angaben zur Funktionsweise
des Tempomaten siehe Seite 4-1.
GAU77301
Menü-Wahlknopf “MENU”
Dieser Schalter wird verwendet, um Ein-
stellungs-Änderungen der Multifunktions-
Anzeige vorzunehmen. (Siehe Seite 5-5.)
GAU77311
Wahlknopf “ / ”
Dieser Schalter wird verwendet, um Ein-
stellungs-Änderungen der Multifunktions-
Anzeige vorzunehmen. (Siehe Seite 5-5.)
GAU73931
Antrie bsmo dus- Schalter “MODE”
Eine Beschreibung des Antriebsmodus fin-
den Sie auf Seite 4-3.
GAU77122
Kontrollleuchten un d Warn-
leuchten
GAU88680
Blinker-Kontrollleuchten “ ” un d“”
Jede Blinker-Kontrollleuchte blinkt, wenn
die entsprechenden Blinker blinken.1. Fernlicht-Kontrollleuchte “ ”
2. Kontrollleuchte für das Traktionskontrollsys- tem “ ”
3. Blinker-Kontrollleuchten “ ” und “ ”
4. Kontrollleuchte des Smart-Key-Systems “”
5. ABS-Warnleuchte “ ”
6. Störungs-Kontrollleuchte “ ”
7. Tempomat-Kontrollleuchten (XP560D)
1 2 4 5 6
3
712 45 6
3
7
UB3TG0G0.book Page 2 Wednesday, September 4, 2019 9:18 AM
Page 39 of 128
Funktionen der Instru mente un d Be dienun gselemente
5-3
5
GAU88690
Fernlicht-Kontrollleuchte “ ”
Diese Kontrollleuchte leuchtet bei einge-
schaltetem Fernlicht.
GAU77550
Tempomat-Kontrollleuchten
Für nähere Angaben zur Funktionsweise
der Kontrollleuchten siehe Seite 4-1.
GAU88710
S törun gs-Kontrollleuchte (MIL) “ ”
Diese Leuchte schaltet sich ein oder blinkt,
wenn im Motor- oder einem anderen Fahr-
zeug-Regelsystem ein Problem erkannt
wird. Lassen Sie in diesem Fall das On-
Board-Diagnosesystem von einer Yamaha-
Fachwerkstatt überprüfen. Der elektrische
Stromkreis der Warnleuchte kann durch
Einschalten der Fahrzeug-Stromversor-
gung geprüft werden. Die Leuchte sollte ei-
nige Sekunden lang aufleuchten und dann
erlöschen. Falls die Leuchte sich beim Ein-
schalten des Fahrzeugs nicht einschaltet
oder falls sie nicht erlischt, das Fahrzeug
von einer Yamaha-Fachwerkstatt kontrol-
lieren lassen.ACHTUNG
GCA26820
Wenn die MIL zu blinken beg innt, die
Motor drehzahl re duzieren, um Schäd en
an der Auspuffanla ge zu vermei den.
HINWEISDer Motor wird für das On-Board-Diagno-
sesystem sensibel gesteuert, um eine Ver-
schlechterung und Störung des Abgas-Re-
gelsystems zu erkennen. Aufgrund dieser
Spezifikation kann die MIL aufgrund von
Fahrzeugmodifikationen, mangelnder War-
tung oder übermäßiger oder unsachgemä-
ßer Nutzung des Motorrads eingeschaltet
werden oder blinken. Um dies zu verhin-
dern, diese Vorsichtsmaßnahmen beach-
ten.
Nicht versuchen, die Software des
Motorsteuergeräts zu modifizieren.
Kein elektrisches Zubehör hinzufügen,
das die Motorsteuerung stört.
Kein Ersatzteilmarkt-Zubehör oder
Teile wie Aufhängung, Zündkerzen,
Einspritzdüsen, Auspuffanlage ver-
wenden.
Nicht die Spezifikationen des An-
triebsstrangs (Kette, Kettenräder, Rä-
der, Reifen usw.) ändern.
Nicht den O2-Sensor, das Luftan-
saugsystem oder Abgasteile (Kataly-
satoren oder EXUP usw.) entfernen
oder verändern.
Korrekten Keilrieme n und Antriebsrie-
men beibehalten (falls derart ausge-
rüstet).
Korrekten Reifendruck aufrechterhal-
ten.
Das Fahrzeug nicht auf extreme Wei-
se betreiben. Zum Beispiel wiederhol-
tes oder übermäßiges Öffnen und
Schließen des Gases, Motorrennen,
Reifen durchdrehen lassen, Wheelies
usw.
GAU77075
ABS-Warnleuchte “ ”
Diese Warnleuchte schaltet sich ein, wenn
ein Problem mit dem ABS erkannt wird.
(Siehe Seite 5-20.)
Wenn die Stromversorgung des Fahrzeugs
eingeschaltet wird, schaltet sich diese
Leuchte ein und nach Erreichen einer Fahr-
geschwindigkeit von 10 km/h (6 mi/h)
schaltet sie sich aus. Wenn die Warnleuch-
te: beim Einschalten der Stromversor-
gung des Fahrzeugs nicht aufleuchtet
nicht erlischt, sobald eine Geschwin-
digkeit von 10 km/h (6 mi/h) oder hö-
her erreicht ist
während der Fahrt aufleuchtet oder
blinkt
arbeitet das Antiblockiersystem möglicher-
weise nicht richtig. Das Fahrzeug so bald
wie möglich von einer Yamaha-Fachwerk-
statt prüfen lassen.
UB3TG0G0.book Page 3 Wednesday, September 4, 2019 9:18 AM

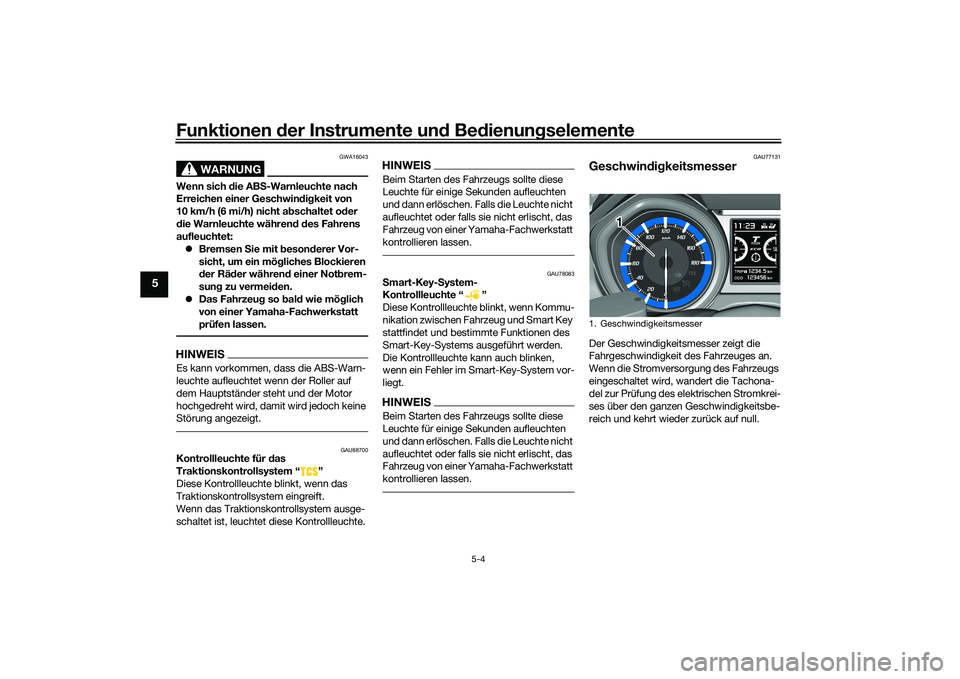

Page 40 of 128
Funktionen der Instru mente un d Be dienun gselemente
5-4
5
WARNUNG
GWA16043
Wenn sich die AB S-Warnleuchte nach
Erreichen einer Geschwin dig keit von
10 km/h (6 mi/h) nicht a bschaltet o der
d ie Warnleuchte währen d d es Fahrens
aufleuchtet:
Bremsen Sie mit b esonderer Vor-
sicht, um ein mö gliches Blockieren
d er Rä der währen d einer Not brem-
sun g zu vermei den.
Das Fahrzeu g so b ald wie mö glich
von einer Yamaha-Fachwerkstatt
prüfen lassen.HINWEISEs kann vorkommen, dass die ABS-Warn-
leuchte aufleuchtet wenn der Roller auf
dem Hauptständer steht und der Motor
hochgedreht wird, damit wird jedoch keine
Störung angezeigt.
GAU88700
Kontrollleuchte für d as
Traktionskontrollsystem “ ”
Diese Kontrollleuchte blinkt, wenn das
Traktionskontrollsystem eingreift.
Wenn das Traktionskontrollsystem ausge-
schaltet ist, leuchtet diese Kontrollleuchte.
HINWEISBeim Starten des Fahrzeugs sollte diese
Leuchte für einige Sekunden aufleuchten
und dann erlöschen. Falls die Leuchte nicht
aufleuchtet oder falls sie nicht erlischt, das
Fahrzeug von einer Yamaha-Fachwerkstatt
kontrollieren lassen.
GAU78083
S mart-Key- System-
Kontrollleuchte “ ”
Diese Kontrollleuchte blinkt, wenn Kommu-
nikation zwischen Fahrzeug und Smart Key
stattfindet und bestimmte Funktionen des
Smart-Key-Systems ausgeführt werden.
Die Kontrollleuchte kann auch blinken,
wenn ein Fehler im Smart-Key-System vor-
liegt.HINWEISBeim Starten des Fahrzeugs sollte diese
Leuchte für einige Sekunden aufleuchten
und dann erlöschen. Falls die Leuchte nicht
aufleuchtet oder falls sie nicht erlischt, das
Fahrzeug von einer Yamaha-Fachwerkstatt
kontrollieren lassen.
GAU77131
Geschwin dig keitsmesserDer Geschwindigkeitsmesser zeigt die
Fahrgeschwindigkeit des Fahrzeuges an.
Wenn die Stromversorgung des Fahrzeugs
eingeschaltet wird, wandert die Tachona-
del zur Prüfung des elektrischen Stromkrei-
ses über den ganzen Geschwindigkeitsbe-
reich und kehrt wieder zurück auf null.1. Geschwindigkeitsmesser
1 1
1
UB3TG0G0.book Page 4 Wednesday, September 4, 2019 9:18 AM
