YAMAHA TMAX 2020 Betriebsanleitungen (in German)

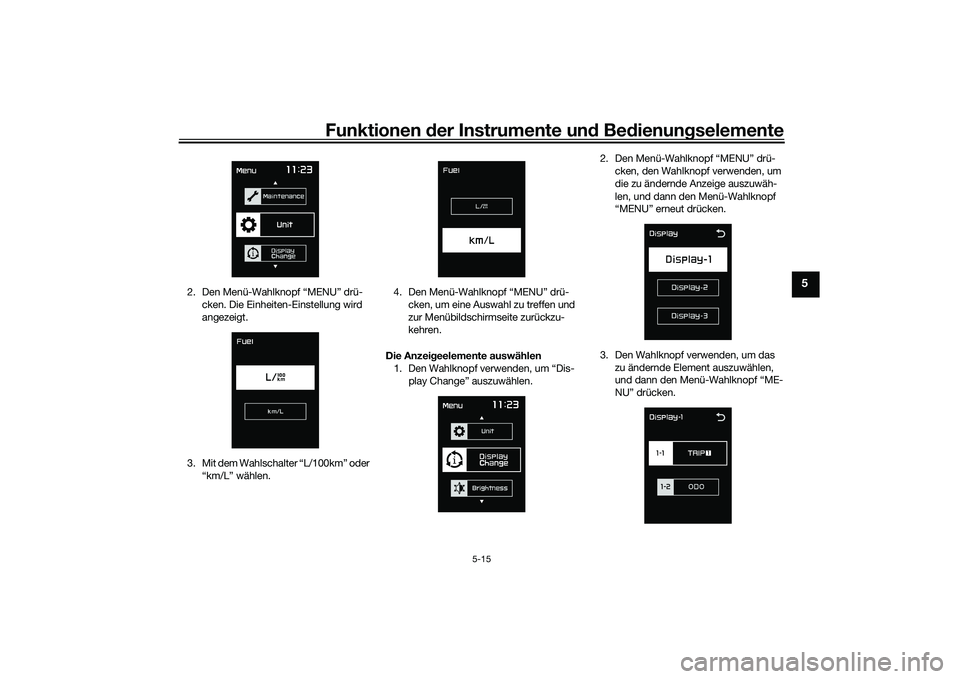

Funktionen der Instru mente un d Be dienun gselemente
5-15
5
2. Den Menü-Wahlknopf “MENU” drü-
cken. Die Einheiten-Einstellung wird
angezeigt.
3. Mit dem Wahlschalter “L/100km” oder “km/L” wählen. 4. Den Menü-Wahlknopf “MENU” drü-
cken, um eine Auswahl zu treffen und
zur Menübildschirmseite zurückzu-
kehren.
Die Anzei geelemente auswählen
1. Den Wahlknopf verwenden, um “Dis- play Change” auszuwählen. 2. Den Menü-Wahlknopf “MENU” drü-
cken, den Wahlknopf verwenden, um
die zu ändernde Anzeige auszuwäh-
len, und dann den Menü-Wahlknopf
“MENU” erneut drücken.
3. Den Wahlknopf verwenden, um das zu ändernde Element auszuwählen,
und dann den Menü-Wahlknopf “ME-
NU” drücken.
UB3TG0G0.book Page 15 Wednesday, September 4, 2019 9:18 AM

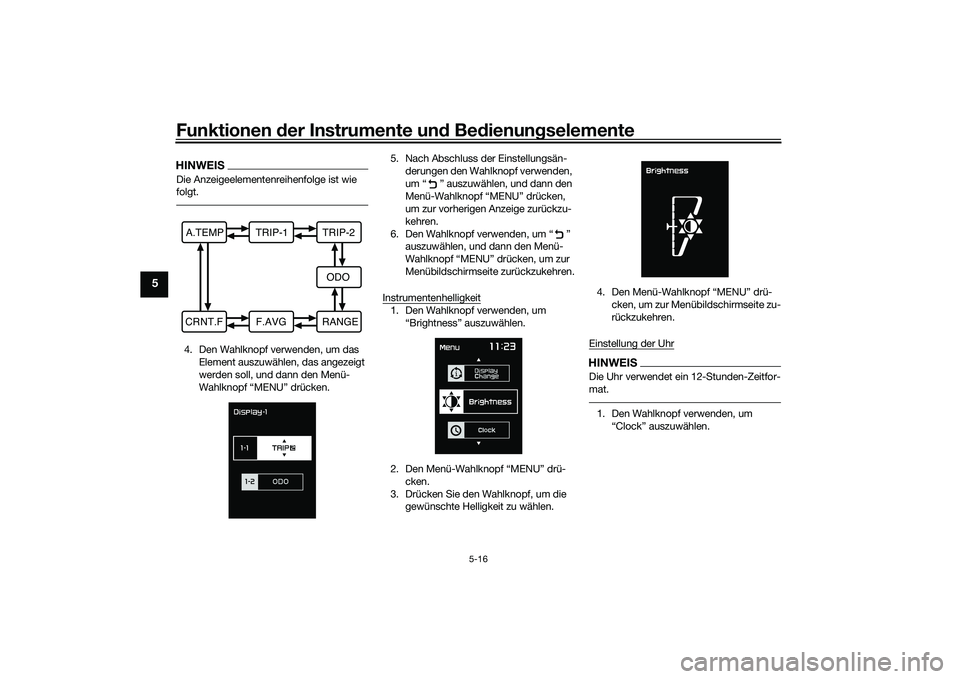

Funktionen der Instru mente un d Be dienun gselemente
5-16
5
HINWEISDie Anzeigeelementenreihenfolge ist wie
folgt.4. Den Wahlknopf verwenden, um das
Element auszuwählen, das angezeigt
werden soll, und dann den Menü-
Wahlknopf “MENU” drücken. 5. Nach Abschluss der Einstellungsän-
derungen den Wahlknopf verwenden,
um “ ” auszuwählen, und dann den
Menü-Wahlknopf “MENU” drücken,
um zur vorherigen Anzeige zurückzu-
kehren.
6. Den Wahlknopf verwenden, um “ ” auszuwählen, und dann den Menü-
Wahlknopf “MENU” drücken, um zur
Menübildschirmseite zurückzukehren.
Instrumentenhelligkeit
1. Den Wahlknopf verwenden, um “Brightness” auszuwählen.
2. Den Menü-Wahlknopf “MENU” drü- cken.
3. Drücken Sie den Wahlknopf, um die gewünschte Helligkeit zu wählen. 4. Den Menü-Wahlknopf “MENU” drü-
cken, um zur Menübildschirmseite zu-
rückzukehren.
Einstellung der Uhr
HINWEISDie Uhr verwendet ein 12-Stunden-Zeitfor-
mat.1. Den Wahlknopf verwenden, um “Clock” auszuwählen.
A.TEMP TRIP-1 TRIP-2
ODO
CRNT.F F.AVG RANGE
UB3TG0G0.book Page 16 Wednesday, September 4, 2019 9:18 AM

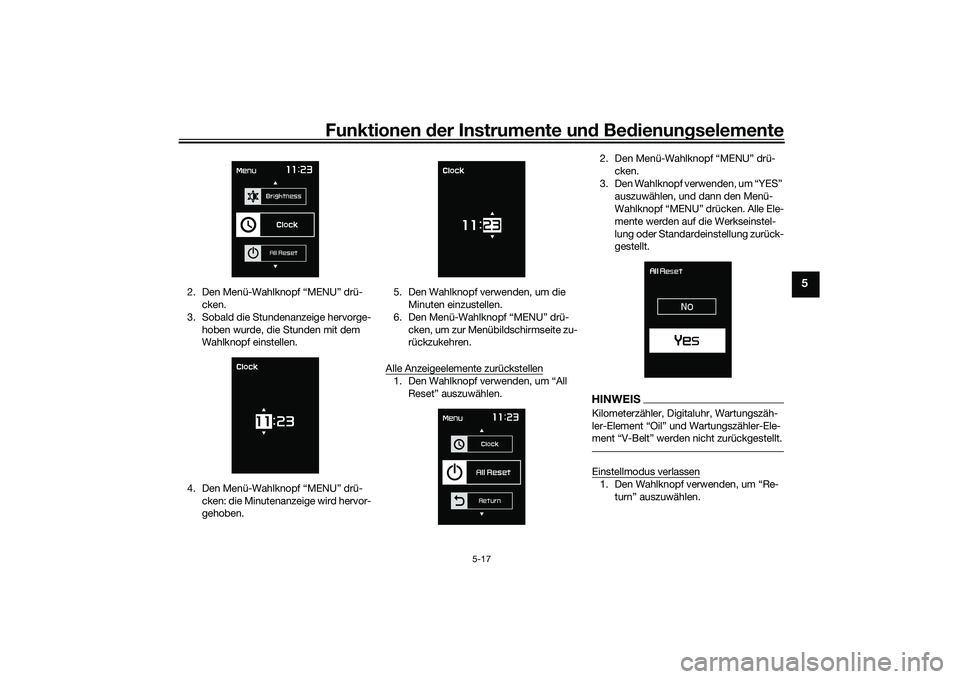

Funktionen der Instru mente un d Be dienun gselemente
5-17
5
2. Den Menü-Wahlknopf “MENU” drü-
cken.
3. Sobald die Stundenanzeige hervorge- hoben wurde, die Stunden mit dem
Wahlknopf einstellen.
4. Den Menü-Wahlknopf “MENU” drü- cken: die Minutenanzeige wird hervor-
gehoben. 5. Den Wahlknopf verwenden, um die
Minuten einzustellen.
6. Den Menü-Wahlknopf “MENU” drü- cken, um zur Menübildschirmseite zu-
rückzukehren.
Alle Anzeigeelemente zurückstellen
1. Den Wahlknopf verwenden, um “All Reset” auszuwählen. 2. Den Menü-Wahlknopf “MENU” drü-
cken.
3. Den Wahlknopf verwenden, um “YES” auszuwählen, und dann den Menü-
Wahlknopf “MENU” drücken. Alle Ele-
mente werden auf die Werkseinstel-
lung oder Standardeinstellung zurück-
gestellt.
HINWEISKilometerzähler, Digitaluhr, Wartungszäh-
ler-Element “Oil” und Wartungszähler-Ele-
ment “V-Belt” werden nicht zurückgestellt.Einstellmodus verlassen1. Den Wahlknopf verwenden, um “Re-turn” auszuwählen.
UB3TG0G0.book Page 17 Wednesday, September 4, 2019 9:18 AM

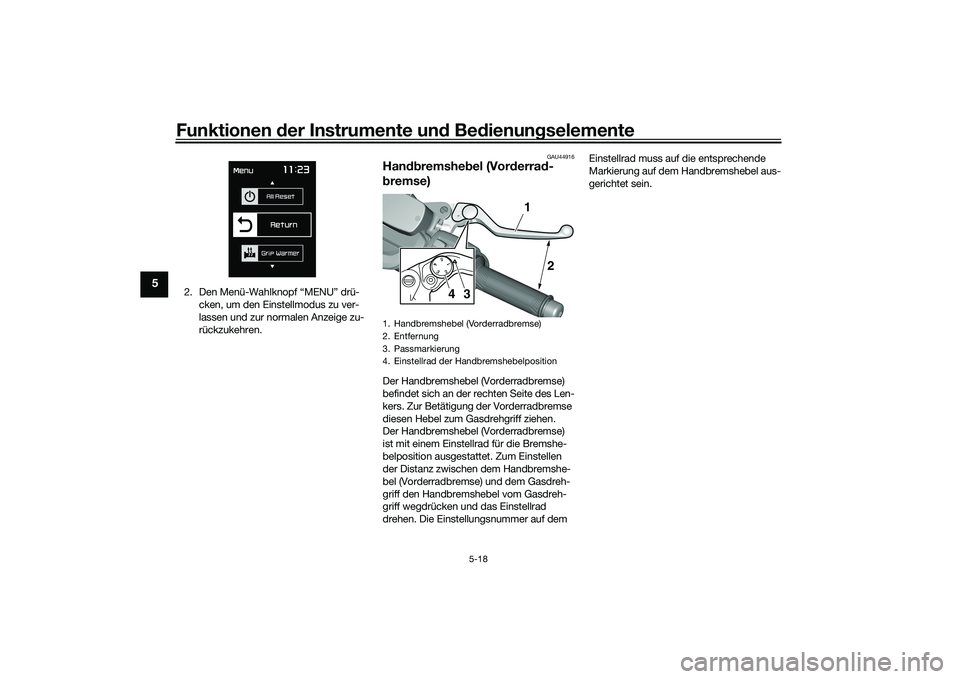

Funktionen der Instru mente un d Be dienun gselemente
5-18
5
2. Den Menü-Wahlknopf “MENU” drü-
cken, um den Einstellmodus zu ver-
lassen und zur normalen Anzeige zu-
rückzukehren.
GAU44916
Han dbremshe bel (Vor derra d-
b remse)Der Handbremshebel (Vorderradbremse)
befindet sich an der rechten Seite des Len-
kers. Zur Betätigung der Vorderradbremse
diesen Hebel zum Gasdrehgriff ziehen.
Der Handbremshebel (Vorderradbremse)
ist mit einem Einstellrad für die Bremshe-
belposition ausgestattet. Zum Einstellen
der Distanz zwischen dem Handbremshe-
bel (Vorderradbremse) und dem Gasdreh-
griff den Handbremshebel vom Gasdreh-
griff wegdrücken und das Einstellrad
drehen. Die Einstellungsnummer auf dem Einstellrad muss auf die entsprechende
Markierung auf dem Handbremshebel aus-
gerichtet sein.1. Handbremshebel (Vorderradbremse)
2. Entfernung
3. Passmarkierung
4. Einstellrad der Handbremshebelposition
1
3
4
2
UB3TG0G0.book Page 18 Wednesday, September 4, 2019 9:18 AM

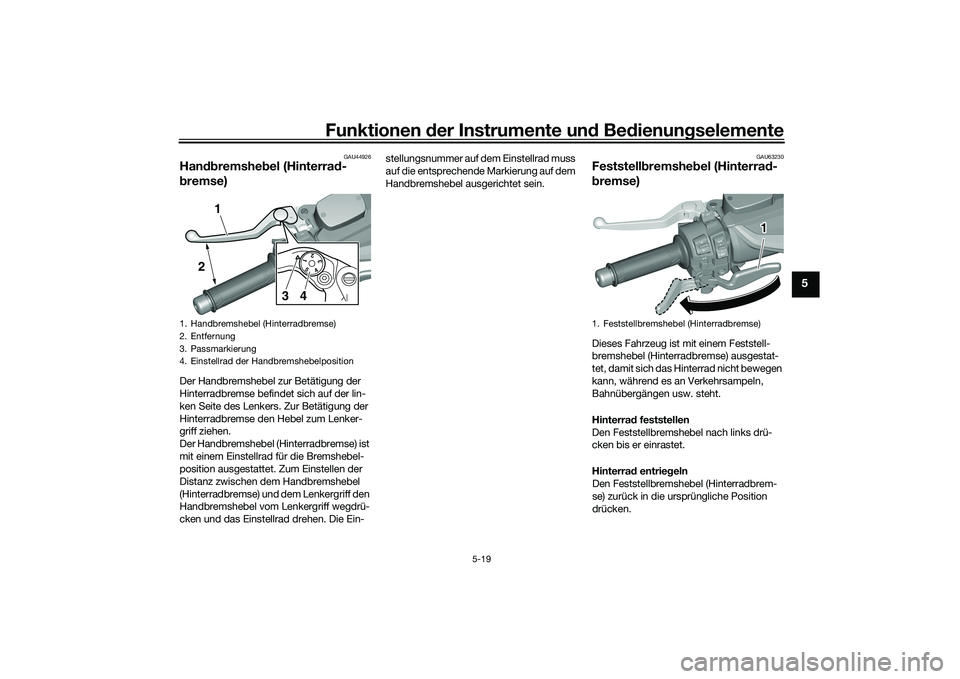

Funktionen der Instru mente un d Be dienun gselemente
5-19
5
GAU44926
Han dbremshe bel (Hinterra d-
b remse)Der Handbremshebel zur Betätigung der
Hinterradbremse befindet sich auf der lin-
ken Seite des Lenkers. Zur Betätigung der
Hinterradbremse den Hebel zum Lenker-
griff ziehen.
Der Handbremshebel (Hinterradbremse) ist
mit einem Einstellrad für die Bremshebel-
position ausgestattet. Zum Einstellen der
Distanz zwischen dem Handbremshebel
(Hinterradbremse) und dem Lenkergriff den
Handbremshebel vom Lenkergriff wegdrü-
cken und das Einstellrad drehen. Die Ein- stellungsnummer auf dem Einstellrad muss
auf die entsprechende Markierung auf dem
Handbremshebel ausgerichtet sein.
GAU63230
Feststell
bremshe bel (Hinterra d-
b remse)Dieses Fahrzeug ist mit einem Feststell-
bremshebel (Hinterradbremse) ausgestat-
tet, damit sich das Hinterrad nicht bewegen
kann, während es an Verkehrsampeln,
Bahnübergängen usw. steht.
Hinterra d feststellen
Den Feststellbremshe bel nach links drü-
cken bis er einrastet.
Hinterra d entrie geln
Den Feststellbremshebel (Hinterradbrem-
se) zurück in die ursprüngliche Position
drücken.
1. Handbremshebel (Hinterradbremse)
2. Entfernung
3. Passmarkierung
4. Einstellrad der Handbremshebelposition
5
4321
1
3
2
4
1. Feststellbremshebel (Hinterradbremse)
1
UB3TG0G0.book Page 19 Wednesday, September 4, 2019 9:18 AM

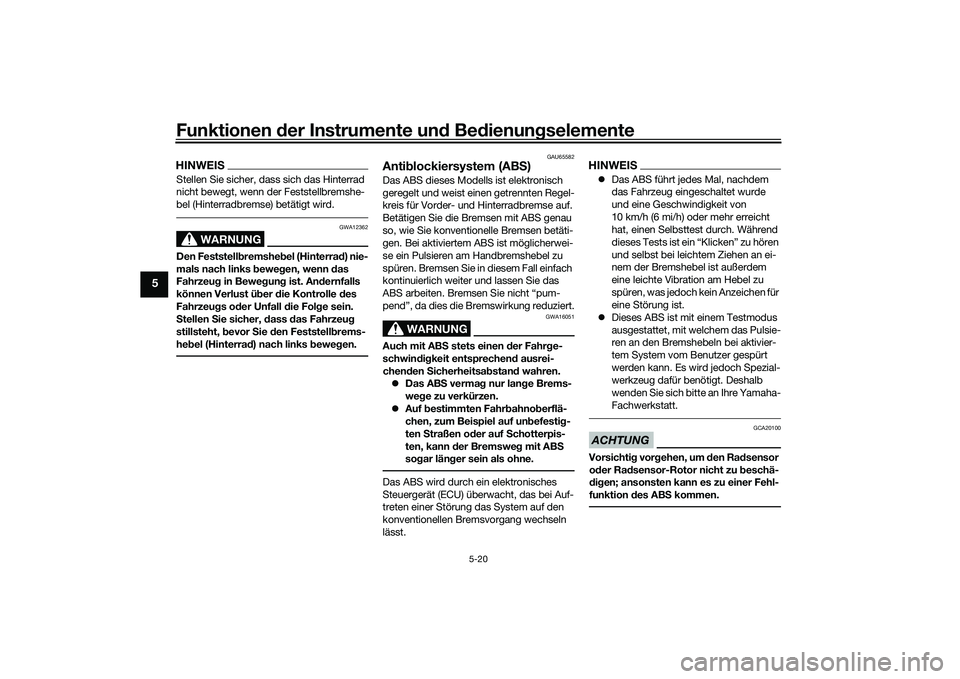

Funktionen der Instru mente un d Be dienun gselemente
5-20
5
HINWEISStellen Sie sicher, dass sich das Hinterrad
nicht bewegt, wenn der Feststellbremshe-
bel (Hinterradbremse) betätigt wird.
WARNUNG
GWA12362
Den Feststell bremshe bel (Hinterra d) nie-
mals nach links beweg en, wenn das
Fahrzeu g in Bewe gun g ist. An dernfalls
können Verlust ü ber die Kontrolle des
Fahrzeu gs o der Unfall d ie Folge sein.
S tellen Sie sicher, d ass das Fahrzeu g
stillsteht, bevor Sie den Feststell brems-
he bel (Hinterra d) nach links bewe gen.
GAU65582
Anti blockiersystem (AB S)Das ABS dieses Modells ist elektronisch
geregelt und weist einen getrennten Regel-
kreis für Vorder- und Hinterradbremse auf.
Betätigen Sie die Bremsen mit ABS genau
so, wie Sie konventionelle Bremsen betäti-
gen. Bei aktiviertem ABS ist möglicherwei-
se ein Pulsieren am Handbremshebel zu
spüren. Bremsen Sie in diesem Fall einfach
kontinuierlich weiter und lassen Sie das
ABS arbeiten. Bremsen Sie nicht “pum-
pend”, da dies die Bremswirkung reduziert.
WARNUNG
GWA16051
Auch mit AB S stets einen d er Fahrge-
schwin dig keit entsprechen d ausrei-
chen den Sicherheitsa bstan d wahren.
 Das AB S verma g nur lan ge Brems-
we ge zu verkürzen.
 Auf bestimmten Fahr bahno berflä-
chen, zum Beispiel auf un befesti g-
ten Straßen o der auf Schotterpis-
ten, kann der Bremswe g mit AB S
so gar län ger sein als ohne.Das ABS wird durch ein elektronisches
Steuergerät (ECU) überwacht, das bei Auf-
treten einer Störung das System auf den
konventionellen Bremsvorgang wechseln
lässt.
HINWEIS Das ABS führt jedes Mal, nachdem
das Fahrzeug eingeschaltet wurde
und eine Geschwindigkeit von
10 km/h (6 mi/h) oder mehr erreicht
hat, einen Selbsttest durch. Während
dieses Tests ist ein “Klicken” zu hören
und selbst bei leichtem Ziehen an ei-
nem der Bremshebel ist außerdem
eine leichte Vibration am Hebel zu
spüren, was jedoch kein Anzeichen für
eine Störung ist.
 Dieses ABS ist mit einem Testmodus
ausgestattet, mit welchem das Pulsie-
ren an den Bremshebeln bei aktivier-
tem System vom Benutzer gespürt
werden kann. Es wird jedoch Spezial-
werkzeug dafür benötigt. Deshalb
wenden Sie sich bitte an Ihre Yamaha-
Fachwerkstatt.ACHTUNG
GCA20100
Vorsichti g vor gehen, um d en Radsensor
o der Ra dsensor-Rotor nicht zu beschä-
d ig en; ansonsten kann es zu einer Fehl-
funktion des AB S kommen.
UB3TG0G0.book Page 20 Wednesday, September 4, 2019 9:18 AM

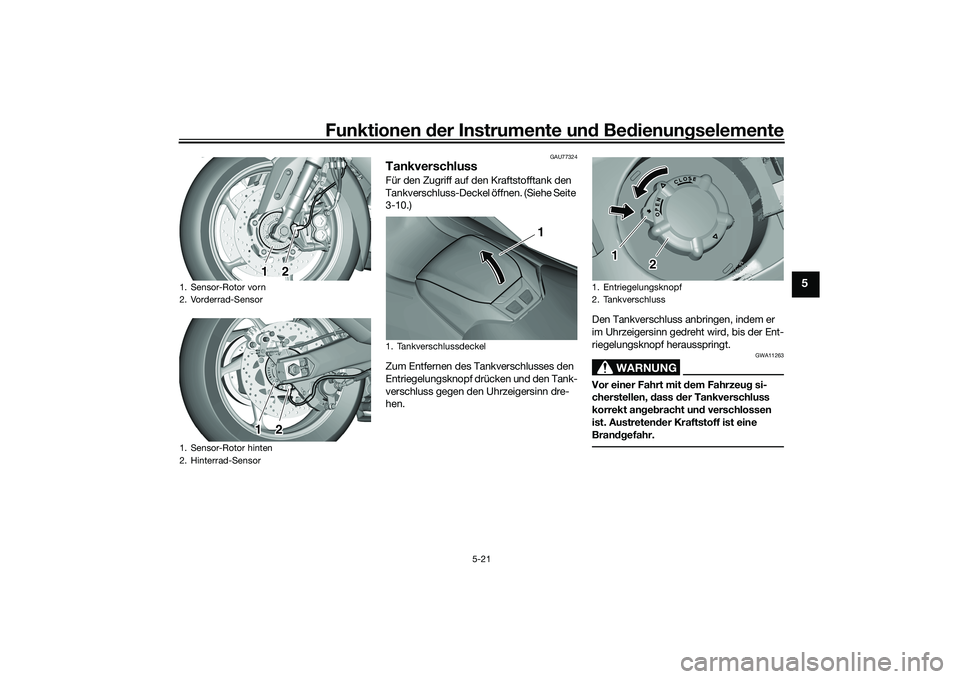

Funktionen der Instru mente un d Be dienun gselemente
5-21
5
GAU77324
TankverschlussFür den Zugriff auf den Kraftstofftank den
Tankverschluss-Deckel öffnen. (Siehe Seite
3-10.)
Zum Entfernen des Tankverschlusses den
Entriegelungsknopf drücken und den Tank-
verschluss gegen den Uhrzeigersinn dre-
hen. Den Tankverschluss anbringen, indem er
im Uhrzeigersinn gedreht wird, bis der Ent-
riegelungsknopf herausspringt.
WARNUNG
GWA11263
Vor einer Fahrt mit d
em Fahrzeug si-
cherstellen, dass der Tankverschluss
korrekt an geb racht un d verschlossen
ist. Austreten der Kraftstoff ist eine
Bran dgefahr.
1. Sensor-Rotor vorn
2. Vorderrad-Sensor
1. Sensor-Rotor hinten
2. Hinterrad-Sensor
1212
1. Tankverschlussdeckel
1
1. Entriegelungsknopf
2. Tankverschluss
1
2
UB3TG0G0.book Page 21 Wednesday, September 4, 2019 9:18 AM

Funktionen der Instru mente un d Be dienun gselemente
5-22
5
GAU13222

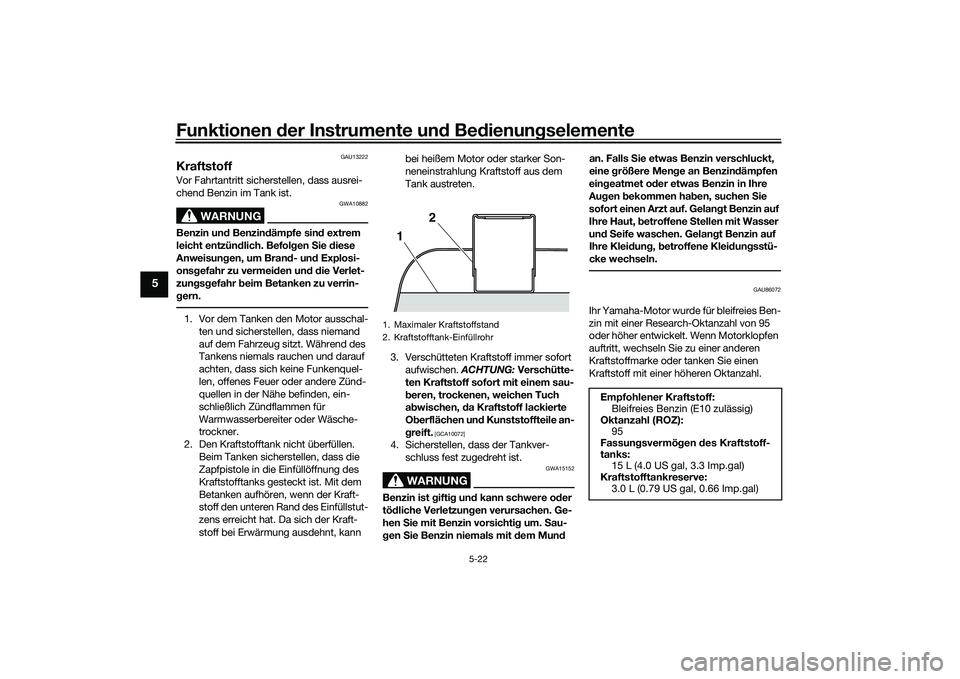

KraftstoffVor Fahrtantritt sicherstellen, dass ausrei-
chend Benzin im Tank ist.
WARNUNG
GWA10882
Benzin un d Benzin dämpfe sin d extrem
leicht entzün dlich. Befol gen Sie diese
Anweisun gen, um Bran d- un d Explosi-
ons gefahr zu vermei den un d d ie Verlet-
zun gsg efahr beim Betanken zu verrin-
g ern.1. Vor dem Tanken den Motor ausschal-
ten und sicherstellen, dass niemand
auf dem Fahrzeug sitzt. Während des
Tankens niemals rauchen und darauf
achten, dass sich keine Funkenquel-
len, offenes Feuer oder andere Zünd-
quellen in der Nähe befinden, ein-
schließlich Zündflammen für
Warmwasserbereiter oder Wäsche-
trockner.
2. Den Kraftstofftank nicht überfüllen. Beim Tanken sicherstellen, dass die
Zapfpistole in die Einfüllöffnung des
Kraftstofftanks gesteckt ist. Mit dem
Betanken aufhören, wenn der Kraft-
stoff den unteren Rand des Einfüllstut-
zens erreicht hat. Da sich der Kraft-
stoff bei Erwärmung ausdehnt, kann bei heißem Motor oder starker Son-
neneinstrahlung Kraftstoff aus dem
Tank austreten.
3. Verschütteten Kraftstoff immer sofort aufwischen. ACHTUNG: Verschütte-
ten Kraftstoff sofort mit einem sau-
b eren, trockenen, weichen Tuch
a b wischen, da Kraftstoff lackierte
O berflächen un d Kunststoffteile an-
g reift.
[GCA10072]
4. Sicherstellen, dass der Tankver-
schluss fest zugedreht ist.
WARNUNG
GWA15152
Benzin ist gifti g un d kann schwere o der
tö dliche Verletzun gen verursachen. Ge-
hen Sie mit Benzin vorsichtig um. Sau-
g en Sie Benzin niemals mit d em Mund an. Falls S
ie etwas Benzin verschluckt,
eine größere Men ge an Benzin dämpfen
ein geatmet od er etwas Benzin in Ihre
Au gen bekommen hab en, suchen Sie
sofort einen Arzt auf. Gelan gt Benzin auf
Ihre Haut, b etroffene Stellen mit Wasser
un d S eife waschen. Gelan gt Benzin auf
Ihre Klei dun g, b etroffene Klei dung sstü-
cke wechseln.
GAU86072
Ihr Yamaha-Motor wurde für bleifreies Ben-
zin mit einer Research-Oktanzahl von 95
oder höher entwickelt. Wenn Motorklopfen
auftritt, wechseln Sie zu einer anderen
Kraftstoffmarke oder tanken Sie einen
Kraftstoff mit einer höheren Oktanzahl.
1. Maximaler Kraftstoffstand
2. Kraftstofftank-Einfüllrohr
1 2
Empfohlener Kraftstoff:
Bleifreies Benzin (E10 zulässig)
Oktanzahl (ROZ): 95
Fassun gsvermö gen des Kraftstoff-
tanks: 15 L (4.0 US gal, 3.3 Imp.gal)
Kraftstofftankreserve: 3.0 L (0.79 US gal, 0.66 Imp.gal)
UB3TG0G0.book Page 22 Wednesday, September 4, 2019 9:18 AM

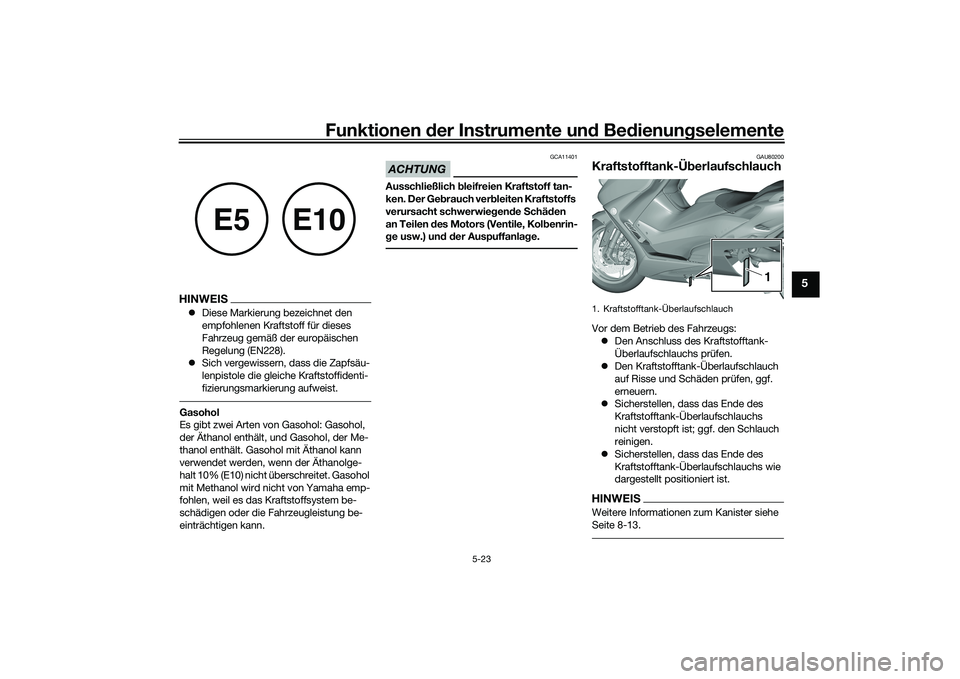

Funktionen der Instru mente un d Be dienun gselemente
5-23
5
HINWEIS Diese Markierung bezeichnet den
empfohlenen Kraftstoff für dieses
Fahrzeug gemäß der europäischen
Regelung (EN228).
 Sich vergewissern, dass die Zapfsäu-
lenpistole die gleiche Kraftstoffidenti-
fizierungsmarkierung aufweist.Gasohol
Es gibt zwei Arten von Gasohol: Gasohol,
der Äthanol enthält, und Gasohol, der Me-
thanol enthält. Gasohol mit Äthanol kann
verwendet werden, wenn der Äthanolge-
halt 10% (E10) nicht überschreitet. Gasohol
mit Methanol wird nicht von Yamaha emp-
fohlen, weil es das Kraftstoffsystem be-
schädigen oder die Fahrzeugleistung be-
einträchtigen kann.
ACHTUNG
GCA11401
Ausschließlich bleifreien Kraftstoff tan-
ken. Der Geb rauch verbleiten Kraftstoffs
verursacht schwerwie gen de Schäd en
an Teilen d es Motors (Ventile, Kol benrin-
g e usw.) un d d er Auspuffanla ge.
GAU80200
Kraftstofftank-Ü berlaufschlauchVor dem Betrieb des Fahrzeugs:
 Den Anschluss des Kraftstofftank-
Überlaufschlauchs prüfen.
 Den Kraftstofftank-Überlaufschlauch
auf Risse und Schäden prüfen, ggf.
erneuern.
 Sicherstellen, dass das Ende des
Kraftstofftank-Überlaufschlauchs
nicht verstopft ist; ggf. den Schlauch
reinigen.
 Sicherstellen, dass das Ende des
Kraftstofftank-Überlaufschlauchs wie
dargestellt positioniert ist.HINWEISWeitere Informationen zum Kanister siehe
Seite 8-13.
E5
E10
1. Kraftstofftank-Überlaufschlauch
1
UB3TG0G0.book Page 23 Wednesday, September 4, 2019 9:18 AM

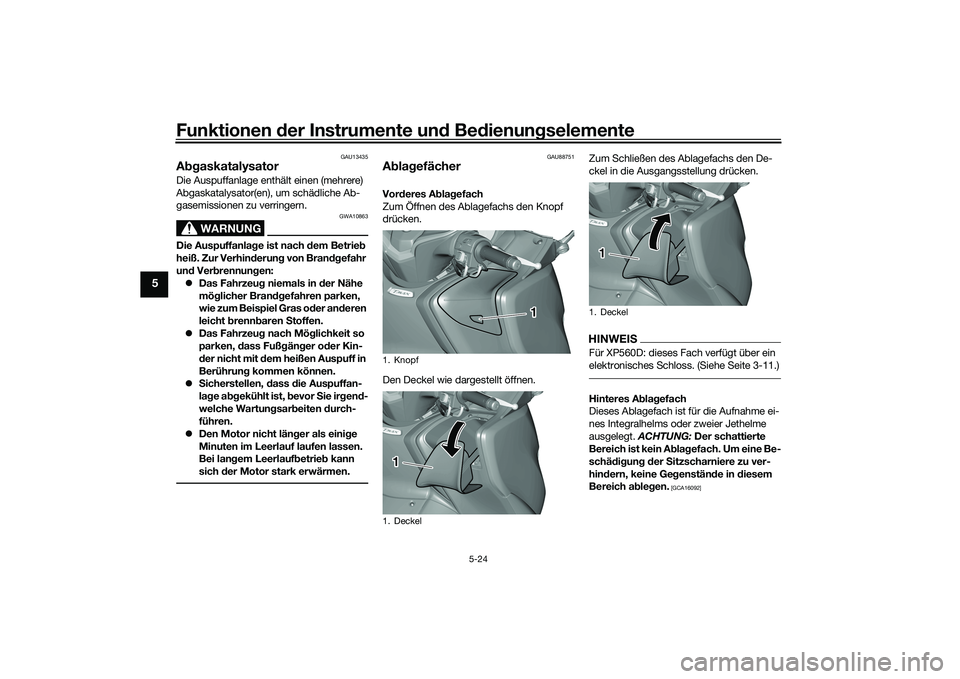

Funktionen der Instru mente un d Be dienun gselemente
5-24
5
GAU13435
A bgaskatalysatorDie Auspuffanlage enthält einen (mehrere)
Abgaskatalysator(en), um schädliche Ab-
gasemissionen zu verringern.
WARNUNG
GWA10863
Die Auspuffanla ge ist nach dem Betrie b
heiß. Zur Verhin derun g von Bran dgefahr
un d Ver brennun gen:
 Das Fahrzeu g niemals in d er Nähe
mö glicher Bran dgefahren parken,
wie zum Beispiel Gras o der an deren
leicht brenn baren Stoffen.
 Das Fahrzeu g nach Mö glichkeit so
parken, dass Fuß gän ger od er Kin-
d er nicht mit dem heißen Auspuff in
Berührung kommen können.
 Sicherstellen, dass die Auspuffan-
la ge a bgekühlt ist, b evor Sie ir gen d-
welche Wartun gsar beiten durch-
führen.
 Den Motor nicht län ger als eini ge
Minuten im Leerlauf laufen lassen.
Bei lan ge
m Leerlauf betrie b kann
sich der Motor stark erwärmen.
GAU88751
A bla gefächerVor deres A bla gefach
Zum Öffnen des Ablagefachs den Knopf
drücken.
Den Deckel wie dargestellt öffnen. Zum Schließen des Ablagefachs den De-
ckel in die Ausgangsstellung drücken.
HINWEISFür XP560D: dieses Fach verfügt über ein
elektronisches Schloss. (Siehe Seite 3-11.)Hinteres A
bla gefach
Dieses Ablagefach ist für die Aufnahme ei-
nes Integralhelms oder zweier Jethelme
ausgelegt. ACHTUNG: Der schattierte
Bereich ist kein A bla gefach. Um eine Be-
schä dig un g d er Sitzscharniere zu ver-
hin dern, keine Ge genstän de in d iesem
Bereich a ble gen.
[GCA16092]
1. Knopf
1. Deckel
1
1
1. Deckel1
UB3TG0G0.book Page 24 Wednesday, September 4, 2019 9:18 AM
