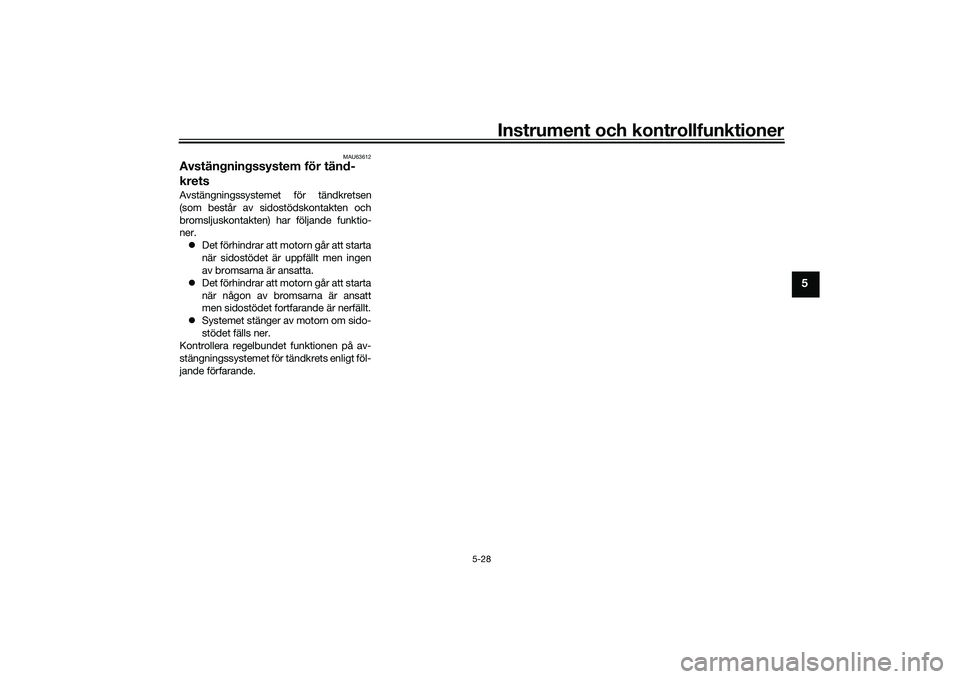

Instrument och kontrollfunktioner
5-28
5
MAU63612
Avstängningssystem för tänd-
kretsAvstängningssystemet för tändkretsen
(som består av sidostödskontakten och
bromsljuskontakten) har följande funktio-
ner. Det förhindrar att motorn går att starta
när sidostödet är uppfällt men ingen
av bromsarna är ansatta.
 Det förhindrar att motorn går att starta
när någon av bromsarna är ansatt
men sidostödet fortfarande är nerfällt.
 Systemet stänger av motorn om sido-
stödet fälls ner.
Kontrollera regelbundet funktionen på av-
stängningssystemet för tändkrets enligt föl-
jande förfarande.
UB3TM0M0.book Page 28 Wednesday, September 4, 2019 3:19 PM

Instrument och kontrollfunktioner
5-29
5
JA NEJ JA NEJ NEJ JA
Med motorn avstängd:
1. Fäll ner sidostödet.
2. Kontrollera att motorns stoppknapp är på.
3. Sätt på strömmen till fordonet.
4. Håll frambroms eller bakbroms ansatt.
5. Tryck på “ON/ ”-knappen.
Startar motorn?
Med motorn fortfarande avstängd:
6. Fäll upp sidostödet.
7. Håll frambroms eller bakbroms ansatt.
8. Tryck på “ON/ ”-knappen.
Startar motorn?
Med motorn fortfarande igång:
9. Fäll ner sidostödet.
Stannar motorn?
Systemet är ok. Du kan köra med skotern.Kontakten i sidostödet kanske inte fungerar som
den ska.
Du bör inte köra skotern förrän en
Yamaha-återförsäljare har kontrollerat den.
Kontakten i sidostödet kanske inte fungerar som
den ska.
Du bör inte köra skotern förrän en
Yamaha-återförsäljare har kontrollerat den. Bromskontakten kanske inte fungerar som den ska.
Du bör inte köra skotern förrän en
Yamaha-återförsäljare har kontrollerat den.
Motorcykeln måste vara uppställd på
mittstödet för denna kontroll.
Om du upptäcker något fel bör du be en
Yamaha-återförsäljare att kontrollera
systemet innan du kör. VARNING
UB3TM0M0.book Page 29 Wednesday, September 4, 2019 3:19 PM

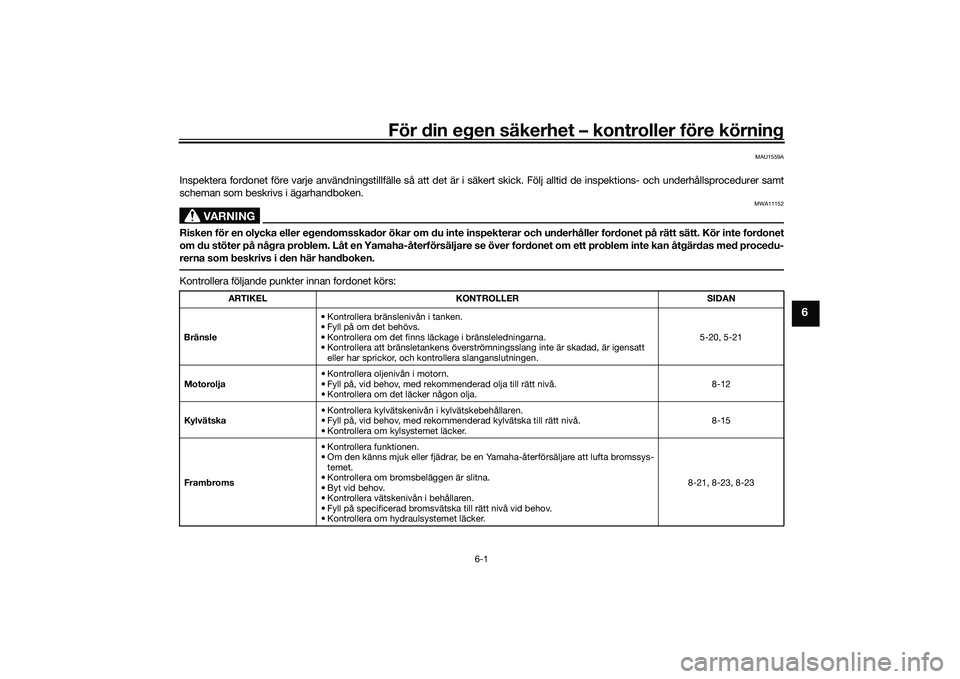

För din egen säkerhet – kontroller före körning
6-1
6
MAU1559A
Inspektera fordonet före varje användningstillfälle så att det är i säkert skick. Följ alltid de inspektions- och underhållsprocedurer samt
scheman som beskrivs i ägarhandboken.
VARNING
MWA11152
Risken för en olycka eller egendomsskador ökar om du inte inspekterar och underhåller fordonet på rätt sätt. Kör inte fordonet
om du stöter på några problem. Låt en Ya maha-återförsäljare se över fordonet om ett problem inte kan åtgärdas med procedu-
rerna som beskrivs i den här handboken.Kontrollera följande punkter innan fordonet körs:
ARTIKEL KONTROLLER SIDAN
Bränsle • Kontrollera bränslenivån i tanken.
• Fyll på om det behövs.
• Kontrollera om det finns läckage i bränsleledningarna.
• Kontrollera att bränsletankens överströmningsslang inte är skadad, är igensatt
eller har sprickor, och kontrollera slanganslutningen. 5-20, 5-21
Motorolja • Kontrollera oljenivån i motorn.
• Fyll på, vid behov, med rekommenderad olja till rätt nivå.
• Kontrollera om det läcker någon olja. 8-12
Kylvätska • Kontrollera kylvätskenivån i kylvätskebehållaren.
• Fyll på, vid behov, med rekommenderad kylvätska till rätt nivå.
• Kontrollera om kylsystemet läcker. 8-15
Frambroms • Kontrollera funktionen.
• Om den känns mjuk eller fjädrar, be en
Yamaha-återförsäljare att lufta bromssys-
temet.
• Kontrollera om bromsbeläggen är slitna.
• Byt vid behov.
• Kontrollera vätskenivån i behållaren.
• Fyll på specificerad bromsvätska till rätt nivå vid behov.
• Kontrollera om hydraulsystemet läcker. 8-21, 8-23, 8-23
UB3TM0M0.book Page 1 Wednesday, September 4, 2019 3:19 PM

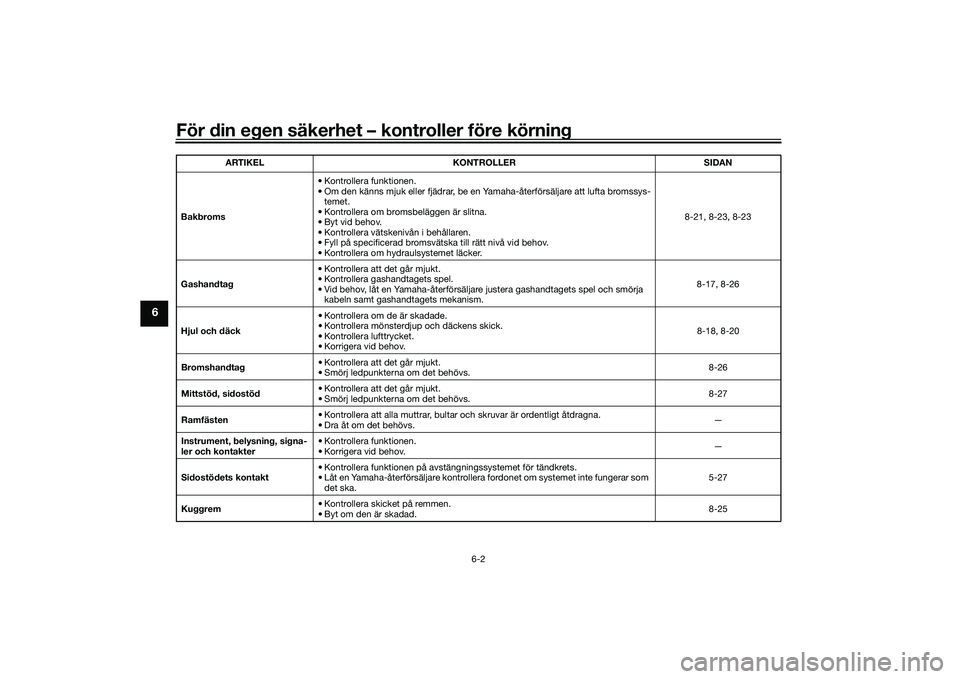

För din egen säkerhet – kontroller före körning
6-2
6
Bakbroms• Kontrollera funktionen.
• Om den känns mjuk eller fjädrar, be en Yamaha-återförsäljare att lufta bromssys-
temet.
• Kontrollera om bromsbeläggen är slitna.
• Byt vid behov.
• Kontrollera vätskenivån i behållaren.
• Fyll på specificerad bromsvätska till rätt nivå vid behov.
• Kontrollera om hydraulsystemet läcker. 8-21, 8-23, 8-23
Gashandtag • Kontrollera att det går mjukt.
• Kontrollera gashandtagets spel.
• Vid behov, låt en Yamaha-återförsäljare justera gashandtagets spel och smörja
kabeln samt gashandtagets mekanism. 8-17, 8-26
Hjul och däck • Kontrollera om de är skadade.
• Kontrollera mönsterdjup och däckens skick.
• Kontrollera lufttrycket.
• Korrigera vid behov. 8-18, 8-20
Bromshandtag • Kontrollera att det går mjukt.
• Smörj ledpunkterna om det behövs. 8-26
Mittstöd, sidostöd • Kontrollera att det går mjukt.
• Smörj ledpunkterna om det behövs.
8-27
Ramfästen • Kontrollera att alla muttrar, bultar och skruvar är ordentligt åtdragna.
• Dra åt om det behövs.
—
Instrument, belysning, signa-
ler och kontakter • Kontrollera funktionen.
• Korrigera vid behov.
—
Sidostödets kontakt • Kontrollera funktionen på avstängningssystemet för tändkrets.
• Låt en Yamaha-återförsäljare kontrollera fordonet om systemet inte fungerar som
det ska. 5-27
Kuggrem • Kontrollera skicket på remmen.
• Byt om den är skadad.
8-25
ARTIKEL
KONTROLLER SIDAN
UB3TM0M0.book Page 2 Wednesday, September 4, 2019 3:19 PM

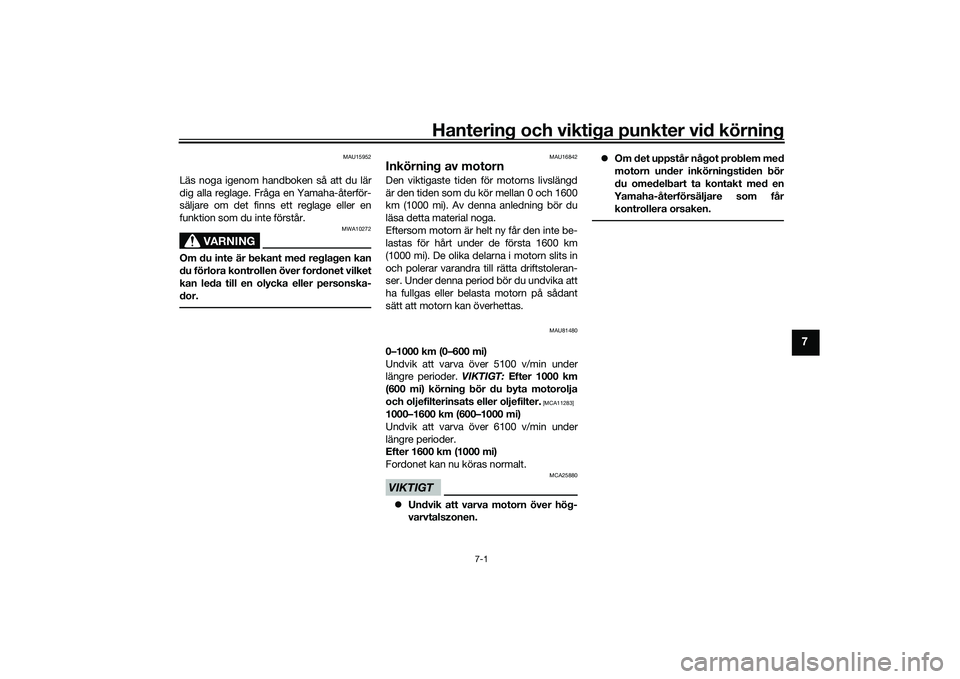

Hantering och viktiga punkter vid körning
7-1
7
MAU15952
Läs noga igenom handboken så att du lär
dig alla reglage. Fråga en Yamaha-återför-
säljare om det finns ett reglage eller en
funktion som du inte förstår.
VARNING
MWA10272
Om du inte är bekant med reglagen kan
du förlora kontrollen över fordonet vilket
kan leda till en olycka eller personska-
dor.
MAU16842
Inkörning av motornDen viktigaste tiden för motorns livslängd
är den tiden som du kör mellan 0 och 1600
km (1000 mi). Av denna anledning bör du
läsa detta material noga.
Eftersom motorn är helt ny får den inte be-
lastas för hårt under de första 1600 km
(1000 mi). De olika delarna i motorn slits in
och polerar varandra till rätta driftstoleran-
ser. Under denna period bör du undvika att
ha fullgas eller belasta motorn på sådant
sätt att motorn kan överhettas.
MAU81480
0–1000 km (0–600 mi)
Undvik att varva över 5100 v/min under
längre perioder. VIKTIGT: Efter 1000 km
(600 mi) körning bör du byta motorolja
och oljefilterinsats eller oljefilter.
[MCA11283]
1000–1600 km (600–1000 mi)
Undvik att varva över 6100 v/min under
längre perioder.
Efter 1600 km (1000 mi)
Fordonet kan nu köras normalt.VIKTIGT
MCA25880
 Undvik att varva motorn över hög-
varvtalszonen. 
Om det uppstår något problem med
motorn under inkörningstiden bör
du omedelbart ta kontakt med en
Yamaha-återförsäljare som får kontrollera orsaken.
UB3TM0M0.book Page 1 Wednesday, September 4, 2019 3:19 PM

Hantering och viktiga punkter vid körning
7-2
7
MAU88770
Starta motornTändkretsens avstängningssystem gör att
det går att starta när sidostödet är uppfällt.
Starta motorn1. Närma dig fordonet med den smartanyckeln på.
2. Tryck på “ON/ ”-knappen och ställ
in motorns stoppknapp på körläget.
När den smarta nyckeln verifierats
hörs en ljudsignal två gånger och mitt-
stödet samt styrlåsen (om aktiverade)
låses upp.
3. Kontrollera att indikatorn och var-
ningslamporna tänds i några sekunder
och sedan slocknar. (Se sidan 5-2.)TIPSStarta inte motorn om felindikeringen
fortsätter att lysa.
 ABS-varningslampan ska tändas och
lysa tills fordonet når en hastighet på
10 km/h (6 mi/h).VIKTIGT
MCA24110
Om en varnings- eller indikatorlampa
inte fungerar så som beskrivs ovan ska
du låta en Yamaha-återförsäljare kon-
trollera fordonet.
4. Vrid av gasen helt.
5. Tryck på “ON/ ”-knappen när fram-
eller bakbromsen ansätts.
6. Släpp “ON/ ”-knappen när motorn startar eller efter 5 sekunder. Vänta i
10 sekunder på att batterispänningen
ska återställas innan du trycker på
knappen igen.VIKTIGT
MCA11043
För att motorn ska hålla så länge som
möjligt bör du undvika kraftiga accelera-
tioner så länge som motorn är kall!
MAU88780
TIPSDen här modellen är utrustad med:
 en lutningsavkännare. Lutningsavkän-
naren stoppar motorn i händelse av
att fordonet välter. Om det händer
tänds felindikatorn, men det beror inte
på ett fel. Stäng av och slå på ström-
men till fordonet för att återställa indi-
katorn. Om detta inte görs kommer
motorn inte att starta även om motorn
går runt när startknappen trycks in.
 ett system för automatiskt stopp av
motorn. Motorn stoppas automatiskt
om den får gå på tomgång i 20 minu-
ter. Tryck bara på startknappen för att
starta om motorn om den stannar.
UB3TM0M0.book Page 2 Wednesday, September 4, 2019 3:19 PM

Hantering och viktiga punkter vid körning
7-3
7
MAU45093
Ivägkörning1. Håll bakbromshandtaget intryckt medvänster hand och ta tag i handtaget
med din högra hand och för slutligen
skotern av mittstödet.
2. Sitt grensle över sadeln och ställ in backspeglarna.
3. Sätt på blinkersen.
4. Kontrollera trafiksituationen och vrid
sedan gasen (höger handtag) sakta för
att köra iväg.
5. Stäng av blinkersen.
MAU16782
Acceleration och retardationDu kan variera hastigheten genom att vrida
på gashandtaget. För att öka hastigheten,
vrid gashandtaget i riktning (a). För att
minska hastigheten, vrid gashandtaget i
riktning (b).
MAU60650
Inbromsning
VARNING
MWA17790
 Undvik att bromsa hårt eller plöts-
ligt (speciellt om du lutar dig åt nå-
gon sida), eftersom fordonet kan
sladda eller välta.
 Järnvägskorsningar, spårvagnss-
pår, järnplattor vid vägarbeten och
brunnslock kan bli extremt hala när
de är våta. Sakta därför ned och kör
över dem försiktigt.
 Kom ihåg att det kan vara mycket
svårt att bromsa på vått väglag.
 Kör försiktigt i nedförsbacke efter-
som en inbromsning då kan vara
mycket svårt.1. Vrid av gasen helt.
2. Ansätt både frambroms och bak-
broms samtidigt genom att dra in
bromshandtagen sakta.
1. Handtag
1
(a)
(b)
UB3TM0M0.book Page 3 Wednesday, September 4, 2019 3:19 PM

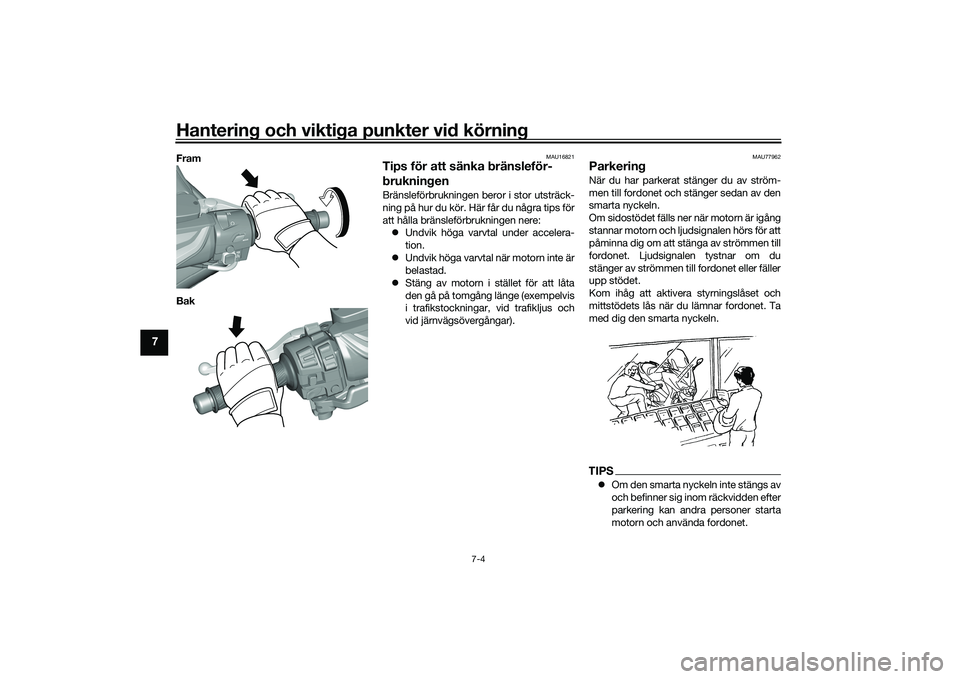

Hantering och viktiga punkter vid körning
7-4
7
Fram
Bak
MAU16821
Tips för att sänka bränsleför-
brukningenBränsleförbrukningen beror i stor utsträck-
ning på hur du kör. Här får du några tips för
att hålla bränsleförbrukningen nere: Undvik höga varvtal under accelera-
tion.
 Undvik höga varvtal när motorn inte är
belastad.
 Stäng av motorn i stället för att låta
den gå på tomgång länge (exempelvis
i trafikstockningar, vid trafikljus och
vid järnvägsövergångar).
MAU77962
ParkeringNär du har parkerat stänger du av ström-
men till fordonet och stänger sedan av den
smarta nyckeln.
Om sidostödet fälls ner när motorn är igång
stannar motorn och ljudsignalen hörs för att
påminna dig om att stänga av strömmen till
fordonet. Ljudsignalen tystnar om du
stänger av strömmen till fordonet eller fäller
upp stödet.
Kom ihåg att aktivera styrningslåset och
mittstödets lås när du lämnar fordonet. Ta
med dig den smarta nyckeln.TIPS Om den smarta nyckeln inte stängs av
och befinner sig inom räckvidden efter
parkering kan andra personer starta
motorn och använda fordonet.
UB3TM0M0.book Page 4 Wednesday, September 4, 2019 3:19 PM

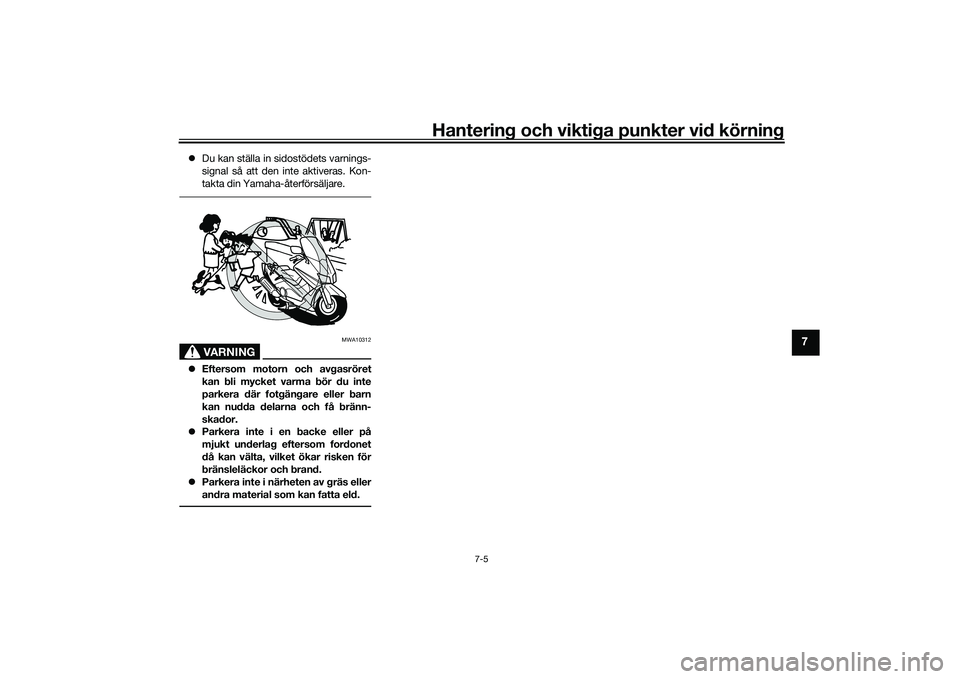

Hantering och viktiga punkter vid körning
7-5
7
Du kan ställa in sidostödets varnings-
signal så att den inte aktiveras. Kon-
takta din Yamaha-återförsäljare.
VARNING
MWA10312
Eftersom motorn och avgasröret
kan bli mycket varma bör du inte
parkera där fotgängare eller barn
kan nudda delarna och få bränn-
skador.
 Parkera inte i en backe eller på
mjukt underlag eftersom fordonet
då kan välta, vilket ökar risken för
bränsleläckor och brand.
 Parkera inte i närheten av gräs eller
andra material som kan fatta eld.
UB3TM0M0.book Page 5 Wednesday, September 4, 2019 3:19 PM

Periodiskt underhåll och justering
8-1
8
MAU17246
Regelbunden kontroll, justering och smörj-
ning håller ditt fordon i trafiksäkert och gott
skick. Fordonets ägare/föraren ansvarar för
säkerheten. De viktigaste punkterna för
kontroll, justering och smörjning av fordo-
net beskrivs på sidorna som följer.
De tidsintervall som finns angivna i tabellen
för regelbundet underhåll bör enbart ses
som rekommendationer under normala
körförhållanden. Underhåll kanske måste
utföras oftare beroende på väder, vägför-
hållanden, geografiskt läge och körstil.
VARNING
MWA10322
Risken för personskador eller dödsfall
när fordonet underhålls eller körs kan
öka om fordonet inte sköts eller under-
hålls på rätt sätt. Låt en Yamaha-återför-
säljare utföra service om du inte är van
vid fordonsunderhåll.
VARNING
MWA15123
Stäng av motorn när underhåll utförs om
inte annat anges.
När motorn är igång finns det rörli-
ga delar i den där kroppsdelar eller
kläder kan fastna och elektriska de-
lar som kan orsaka elektriska stötar
eller brand.
 Om motorn körs när underhåll ut-
förs kan det leda till ögonskador,
brännskador, brand eller kolmon-
oxidförgiftning – eventuellt med
dödlig utgång. Mer information om
kolmonoxidförgiftning finns på si-
dan 1-2.
VARNING
MWA15461
Bromsskivor, bromsok, trummor, och
bromsbelägg kan bli mycket varma un-
der användning. Låt bromskomponen-
terna kallna innan du rör vid dem för att
undvika brännskador.
MAU17303
Avgasreglering ger in te bara renare luft
utan är även viktigt för korrekt motorfunk-
tion och maximala prestanda. Arbeten som
gäller avgasreglering indelas separat i ta-
bellerna över regelbundet underhåll nedan.
För sådana underhållsarbeten krävs speci-
aliserade data, kunskaper och utrustningar.
Underhåll, byte och reparation av enheter
och system för avgasreglering ska utföras
av verkstäder eller personer som är certifie-
rade (om tillämpligt). Yamaha-återförsäljare
är utbildade och utrustade att utföra såda-
na arbeten.
UB3TM0M0.book Page 1 Wednesday, September 4, 2019 3:19 PM
