Funktionen der Instru mente un d Be dienun gselemente
4-29
4

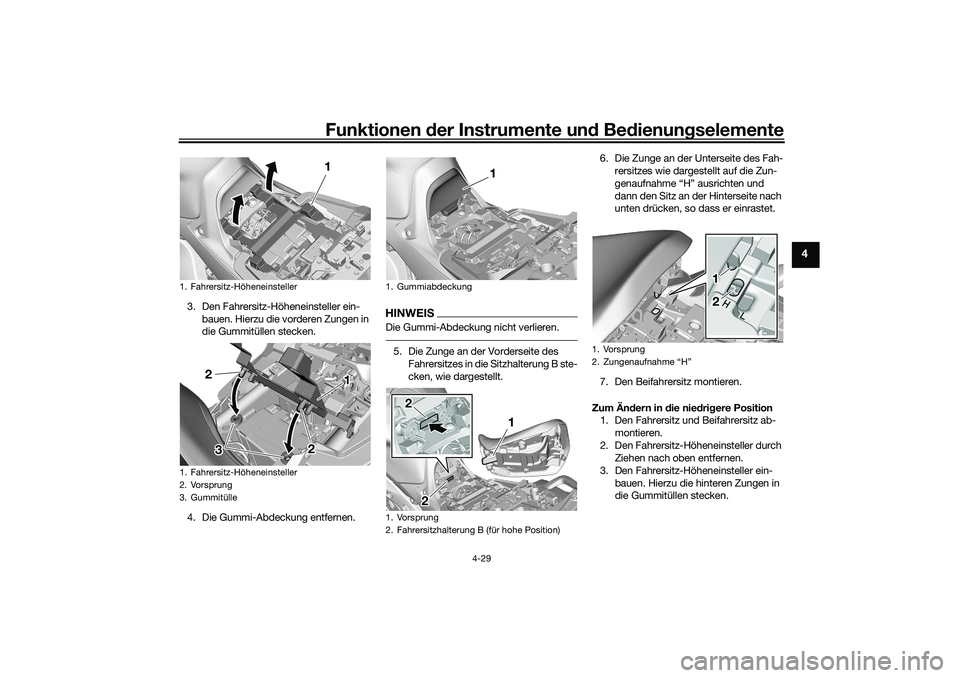

3. Den Fahrersitz-Höheneinsteller ein-
bauen. Hierzu die vorderen Zungen in
die Gummitüllen stecken.
4. Die Gummi-Abdeckung entfernen.
HINWEISDie Gummi-Abdeckung nicht verlieren.5. Die Zunge an der Vorderseite des Fahrersitzes in die Sitzhalterung B ste-
cken, wie dargestellt. 6. Die Zunge an der Unterseite des Fah-
rersitzes wie dargestellt auf die Zun-
dann den Sitz an der Hinterseite nach
unten drücken, so dass er einrastet.
7. Den Beifahrersitz montieren.
Zum Än dern in d ie niedri gere Position
1. Den Fahrersitz und Beifahrersitz ab-
montieren.
2. Den Fahrersitz-Höheneinsteller durch Ziehen nach oben entfernen.
3. Den Fahrersitz-Höheneinsteller ein- bauen. Hierzu die hinteren Zungen in
die Gummitüllen stecken.
1. Fahrersitz-Höheneinsteller
1. Fahrersitz-Höheneinsteller
2. Vorsprung
3. Gummitülle
1 1 1
11 1
2 2 2
2 2 2
3 3
1. Gummiabdeckung
1. Vorsprung
2. Fahrersitzhalterung B (für hohe Position)
1 1 1
222
1
21
2
1. Vorsprung
2. Zungenaufnahme “H”
1 1
2
12
UB5UG0G0.book Page 29 Thursday, December 17, 2020 10:08 AM
Page 52 of 116
Funktionen der Instru mente un d Be dienun gselemente
4-30
4

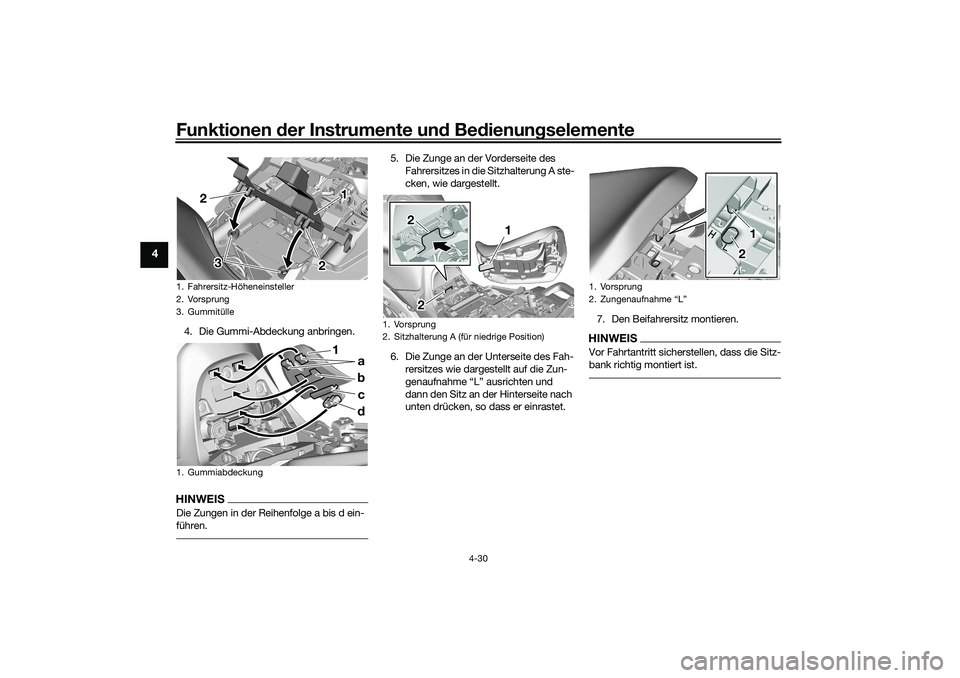

4. Die Gummi-Abdeckung anbringen.HINWEISDie Zungen in der Reihenfolge a bis d ein-
führen.
5. Die Zunge an der Vorderseite des
Fahrersitzes in die Sitzhalterung A ste-
cken, wie dargestellt.
6. Die Zunge an der Unterseite des Fah- rersitzes wie dargestellt auf die Zun-
dann den Sitz an der Hinterseite nach
unten drücken, so dass er einrastet. 7. Den Beifahrersitz montieren.
HINWEISVor Fahrtantritt sicherstellen, dass die Sitz-
bank richtig montiert ist.
1. Fahrersitz-Höheneinsteller
2. Vorsprung
3. Gummitülle
1. Gummiabdeckung
1 1 1
2 2
2 2
3 3
d
c
b a
1
1. Vorsprung
2. Sitzhalterung A (für niedrige Position)
1 1
2
2
1
22
1. Vorsprung
2.
1 1
2 12
UB5UG0G0.book Page 30 Thursday, December 17, 2020 10:08 AM
Page 53 of 116
Funktionen der Instru mente un d Be dienun gselemente
4-31
4
GAU91560

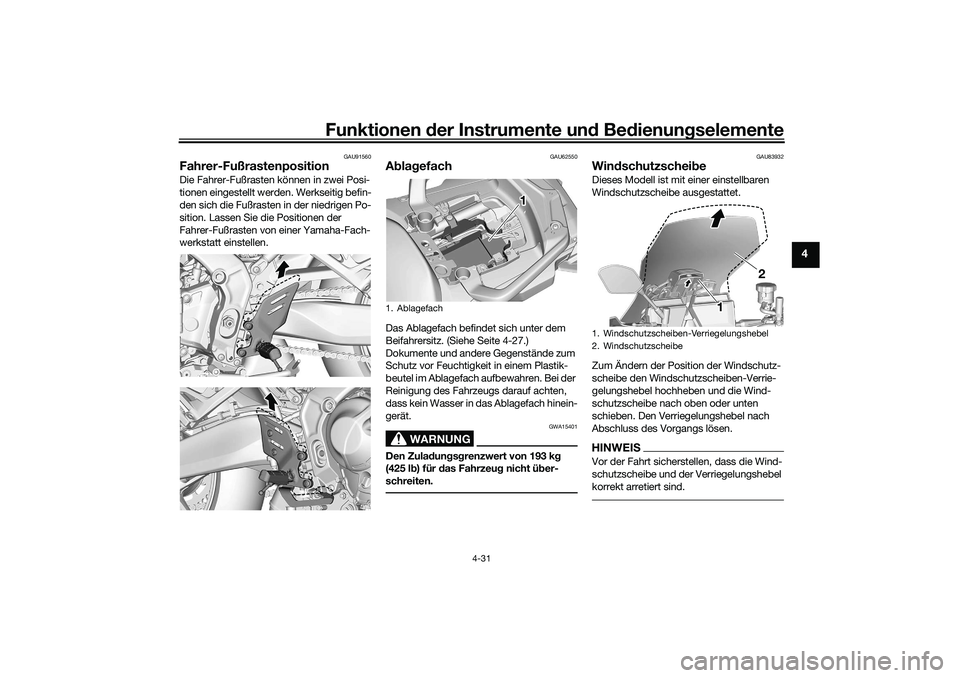

Fahrer-FußrastenpositionDie Fahrer-Fußrasten können in zwei Posi-
tionen eingestellt werden. Werkseitig befin-
den sich die Fußrasten in der niedrigen Po-
sition. Lassen Sie die Positionen der
Fahrer-Fußrasten von einer Yamaha-Fach-
werkstatt einstellen.
GAU62550
A bla gefachDas Ablagefach befindet sich unter dem
Beifahrersitz. (Siehe Seite 4-27.)
Dokumente und andere Gegenstände zum
Schutz vor Feuchtigkeit in einem Plastik-
beutel im Ablagefach aufbewahren. Bei der
Reinigung des Fahrzeugs darauf achten,
dass kein Wasser in das Ablagefach hinein-
gerät.
WARNUNG
GWA15401
Den Zula dun gsg renzwert von 193 k g
(425 l b) für d as Fahrzeu g nicht ü ber-
schreiten.
GAU83932
Win dschutzschei be Dieses Modell ist mit einer einstellbaren
Windschutzscheibe ausgestattet.
Zum Ändern der Position der Windschutz-
scheibe den Windschutzscheiben-Verrie-
gelungshebel hochheben und die Wind-
schutzscheibe nach oben oder unten
schieben. Den Verriegelungshebel nach
Abschluss des Vorgangs lösen.HINWEISVor der Fahrt sicherstellen, dass die Wind-
schutzscheibe und der Verriegelungshebel
korrekt arretiert sind.
1. Ablagefach
1 1 1
1. Windschutzscheiben-Verriegelungshebel
2. Windschutzscheibe
1 1 1
2
UB5UG0G0.book Page 31 Thursday, December 17, 2020 10:08 AM
Page 54 of 116
Funktionen der Instru mente un d Be dienun gselemente
4-32
4
GAU46833

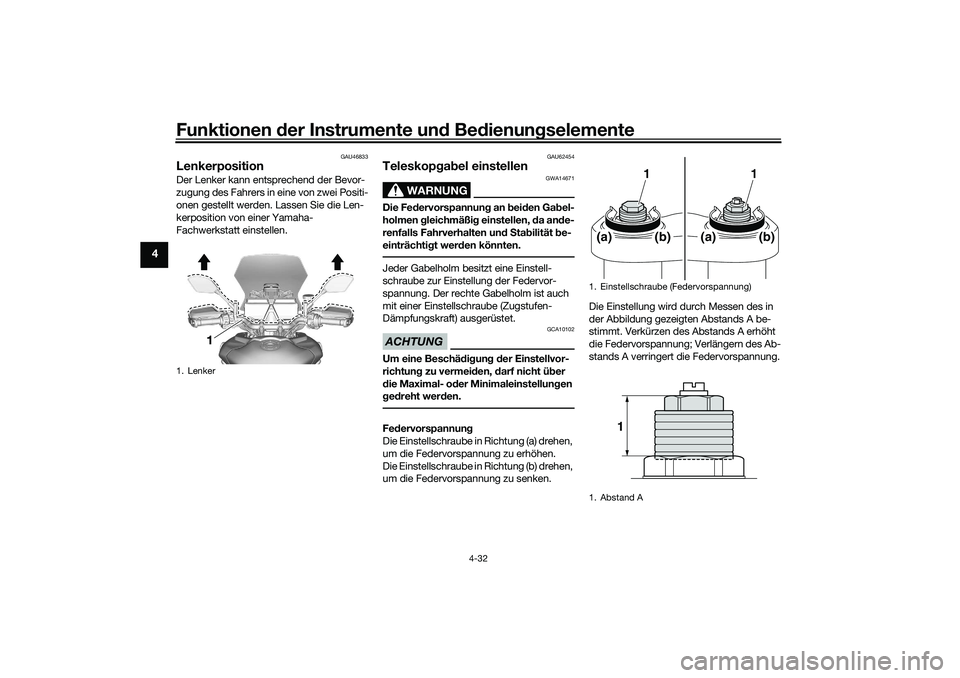

Lenkerposition Der Lenker kann entsprechend der Bevor-
zugung des Fahrers in eine von zwei Positi-
onen gestellt werden. Lassen Sie die Len-
kerposition von einer Yamaha-
Fachwerkstatt einstellen.
GAU62454
Teleskop gab el einstellen
WARNUNG
GWA14671
Die Fe dervorspannun g an bei den Gab el-
holmen gleichmäßi g einstellen, d a ande-
renfalls Fahrverhalten un d S ta bilität be-
einträchti gt wer den könnten.Jeder Gabelholm besitzt eine Einstell-
schraube zur Einstellung der Federvor-
spannung. Der rechte Gabelholm ist auch
mit einer Einstellschraube (Zugstufen-
Dämpfungskraft) ausgerüstet.ACHTUNG
GCA10102
Um eine Beschä dig un g d er Einstellvor-
richtun g zu vermei den, darf nicht ü ber
d ie Maximal- o der Minimaleinstellun gen
g ed reht wer den.Fe dervorspannun g
Die Einstellschraube in Richtung (a) drehen,
um die Federvorspannung zu erhöhen.
Die Einstellschraube in Richtung (b) drehen,
um die Federvorspannung zu senken. Die Einstellung wird durch Messen des in
der Abbildung gezeigten Abstands A be-
stimmt. Verkürzen des Abstands A erhöht
die Federvorspannung; Verlängern des Ab-
stands A verringert die Federvorspannung.
1. Lenker
1
1. Einstellschraube
(Federvorspannung)
1. Abstand A
1
1
(a)
(b)
(a)
(b)
1
UB5UG0G0.book Page 32 Thursday, December 17, 2020 10:08 AM
Page 55 of 116
Funktionen der Instru mente un d Be dienun gselemente
4-33
4

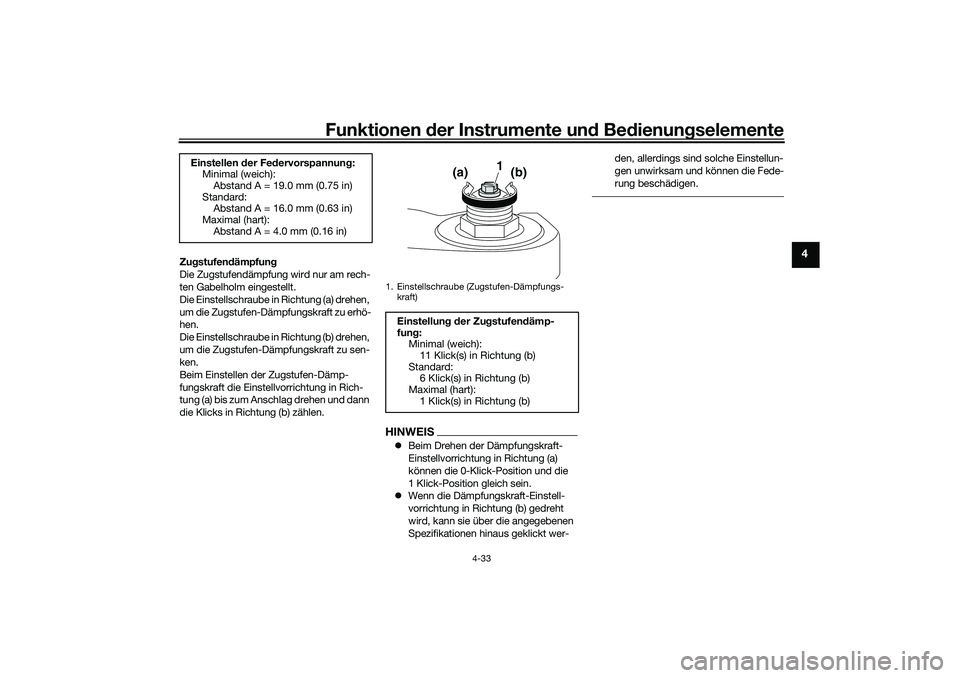

Zu gstufen dämpfun g
Die Zugstufendämpfung wird nur am rech-
ten Gabelholm eingestellt.
Die Einstellschraube in Richtung (a) drehen,
um die Zugstufen-Dämpfungskraft zu erhö-
hen.
Die Einstellschraube in Richtung (b) drehen,
um die Zugstufen-Dämpfungskraft zu sen-
ken.
Beim Einstellen der Zugstufen-Dämp-
fungskraft die Einstellvorrichtung in Rich-
tung (a) bis zum Anschlag drehen und dann
die Klicks in Richtung (b) zählen.
HINWEIS Beim Drehen der Dämpfungskraft-
Einstellvorrichtung in Richtung (a)
können die 0-Klick-Position und die
1 Klick-Position gleich sein.
Wenn die Dämpfungskraft-Einstell-
vorrichtung in Richtung (b) gedreht
wird, kann sie über die angegebenen
Spezifikationen hinaus geklickt wer- den, allerdings sind solche Einstellun-
gen unwirksam und können die Fede-
rung beschädigen.
Einstellen
der Fe dervorspannun g:
Minimal (weich):
Abstand A = 19.0 mm (0.75 in)
Standard: Abstand A = 16.0 mm (0.63 in)
Maximal (hart): Abstand A = 4.0 mm (0.16 in)
1. Einstellschraube (Zugstufen-Dämpfungs-
kraft)
Einstellung d er Zu gstufen dämp-
fun g:
Minimal (weich): 11 Klick(s) in Richtung (b)
Standard: 6 Klick(s) in Richtung (b)
Maximal (hart):
1 Klick(s) in Richtung (b)
1
(a)
(b)
UB5UG0G0.book Page 33 Thursday, December 17, 2020 10:08 AM
Page 56 of 116
Funktionen der Instru mente un d Be dienun gselemente
4-34
4
GAU57944

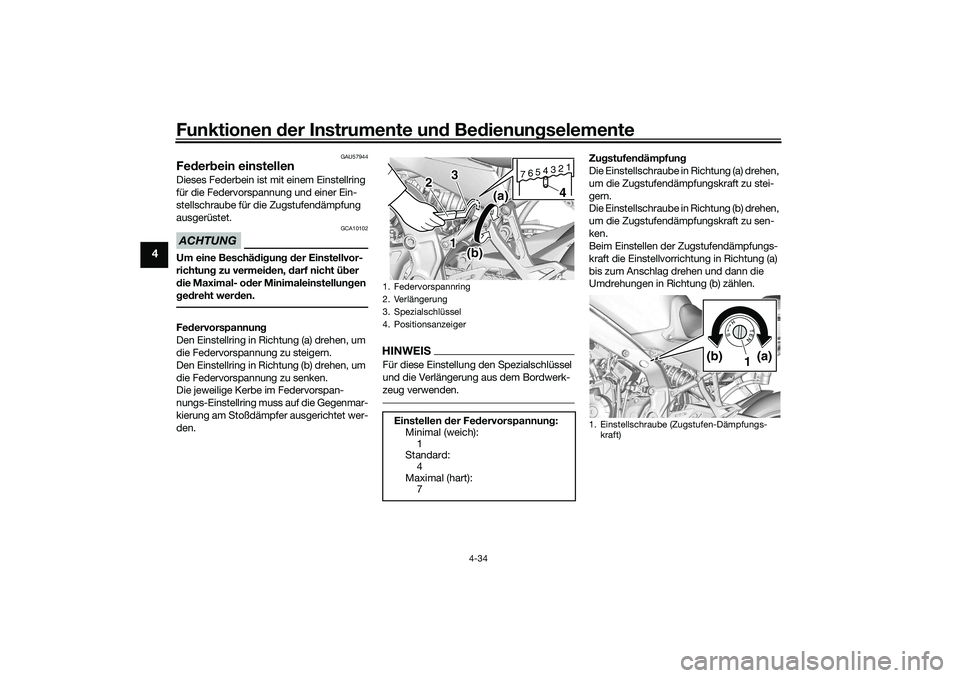

Fe der bein einstellenDieses Federbein ist mit einem Einstellring
für die Federvorspannung und einer Ein-
stellschraube für die Zugstufendämpfung
ausgerüstet.ACHTUNG
GCA10102
Um eine Beschä dig un g d er Einstellvor-
richtun g zu vermei den, darf nicht ü ber
d ie Maximal- o der Minimaleinstellun gen
g ed reht wer den.Fe dervorspannun g
Den Einstellring in Richtung (a) drehen, um
die Federvorspannung zu steigern.
Den Einstellring in Richtung (b) drehen, um
die Federvorspannung zu senken.
Die jeweilige Kerbe im Federvorspan-
nungs-Einstellring muss auf die Gegenmar-
kierung am Stoßdämpfer ausgerichtet wer-
den.
HINWEISFür diese Einstellung den Spezialschlüssel
und die Verlängerung aus dem Bordwerk-
zeug verwenden.
Zu gstufen dämpfun g
Die Einstellschraube in Richtung (a) drehen,
um die Zugstufendämpfungskraft zu stei-
gern.
Die Einstellschraube in Richtung (b) drehen,
um die Zugstufendämpfungskraft zu sen-
ken.
Beim Einstellen der Zugstufendämpfungs-
kraft die Einstellvorrichtung in Richtung (a)
bis zum Anschlag drehen und dann die
Umdrehungen in Richtung (b) zählen.
1. Federvorspannring
2. Verlängerung
3. Spezialschlüssel
4. PositionsanzeigerEinstellen der Fe dervorspannung :
Minimal (weich): 1
Standard:
4
Maximal (hart): 7
7654321
4
1 1 1
2 2
3 3
(a) (a) (a)
(b) (b) (b)
1. Einstellschraube (Zugstufen-Dämpfungs- kraft)
1(a)
(b)
UB5UG0G0.book Page 34 Thursday, December 17, 2020 10:08 AM
Page 57 of 116
Funktionen der Instru mente un d Be dienun gselemente
4-35
4
HINWEISWird die Dämpfungskraft-Einstellvorrich-
tung in Richtung (b) gedreht, kann über die
angegebenen Spezifikationen hinaus ge-
dreht werden, allerdings sind solche Ein-
stellungen unwirksam und können die Fe-
derung beschädigen.
WARNUNG
GWA10222

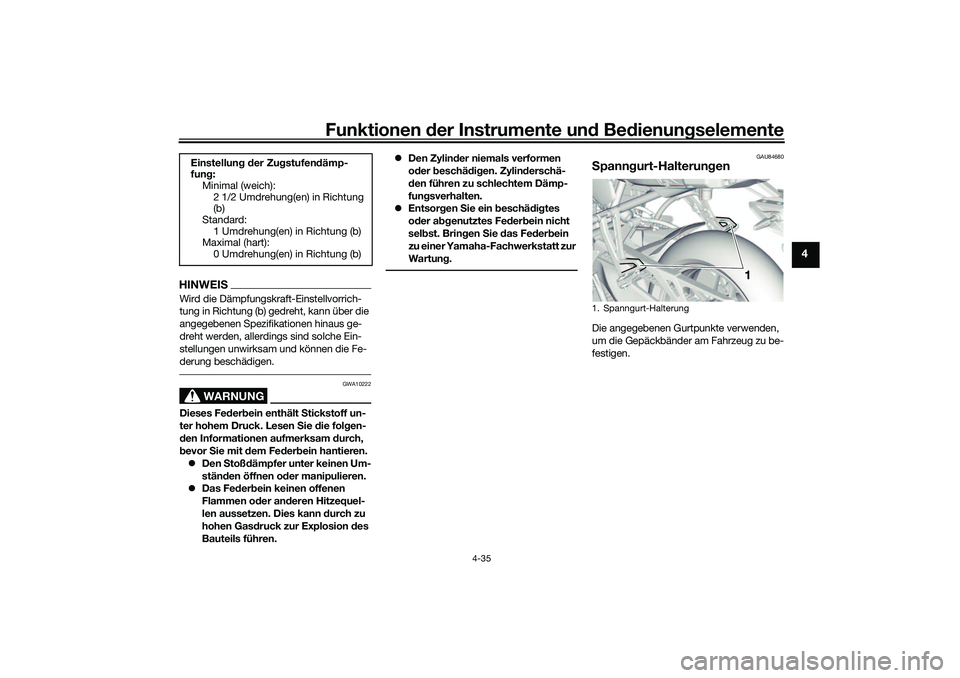

Dieses Fe der bein enthält Stickstoff un-
ter hohem Druck. Lesen Sie die fol gen-
d en Informationen aufmerksam d urch,
b evor Sie mit d em Fed erbein hantieren.
Den Stoß dämpfer unter keinen Um-
stän den öffnen o der manipulieren.
Das Fe der bein keinen offenen
Flammen o der an deren Hitzequel-
len aussetzen. Dies kann durch zu
hohen Gas druck zur Explosion des
Bauteils führen.
Den Zylin der niemals verformen
o der beschä dig en. Zylin derschä-
d en führen zu schlechtem Dämp-
fun gsverhalten.
Entsor gen Sie ein b eschädig tes
o der a bgenutztes Fe der bein nicht
sel bst . Brin
gen Sie das
Feder bein
zu einer Yamaha-Fachwerkstatt zur
Wartun g.
GAU84680
S pann gurt-Halterung enDie angegebenen Gurtpunkte verwenden,
um die Gepäckbänder am Fahrzeug zu be-
festigen.
Einstellun
g d er Zu gstufen dämp-
fun g:
Minimal (weich): 2 1/2 Umdrehung(en) in Richtung
(b)
Standard: 1 Umdrehung(en) in Richtung (b)
Maximal (hart):
0 Umdrehung(en) in Richtung (b)1. Spanngurt-Halterung
1 1 1
UB5UG0G0.book Page 35 Thursday, December 17, 2020 10:08 AM
Page 58 of 116
Funktionen der Instru mente un d Be dienun gselemente
4-36
4
GAU49454

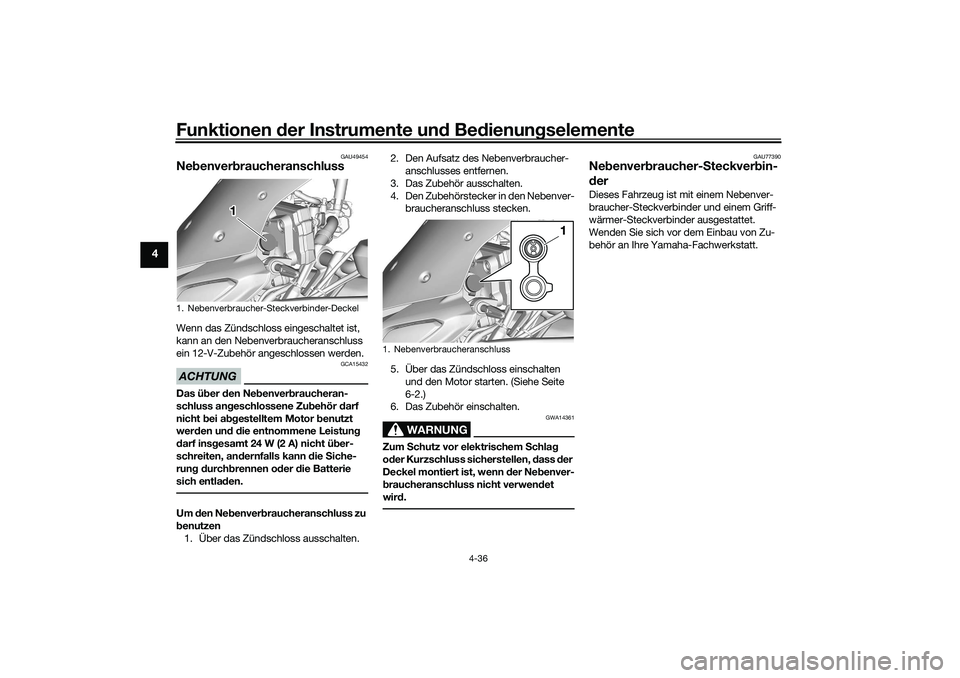

Ne benver braucheranschluss Wenn das Zündschloss eingeschaltet ist,
kann an den Nebenverbraucheranschluss
ein 12-V-Zubehör angeschlossen werden.ACHTUNG
GCA15432
Das ü ber den Ne benver braucheran-
schluss ang eschlossene Zu behör darf
nicht bei a bgestelltem Motor benutzt
wer den un d d ie entnommene Leistung
d arf ins gesamt 24 W (2 A) nicht ü ber-
schreiten, an dernfalls kann d ie Siche-
run g d urch brennen o der die Batterie
sich entla den.Um den Ne benver braucheranschluss zu
b enutzen
1. Über das Zündschloss ausschalten. 2. Den Aufsatz des Nebenverbraucher-
anschlusses entfernen.
3. Das Zubehör ausschalten.
4. Den Zubehörstecker in den Nebenver- braucheranschluss stecken.
5. Über das Zündschloss einschalten und den Motor starten. (Siehe Seite
6-2.)
6. Das Zubehör einschalten.
WARNUNG
GWA14361
Zum Schutz vor elektrischem Schla g
o der Kurzschluss sicherstellen, d ass der
Deckel montiert ist, wenn der Ne benver-
b raucheranschluss nicht verwen det
wir d.
GAU77390
Ne benver braucher- Steckver bin-
d erDieses Fahrzeug ist mit einem Nebenver-
braucher-Steckverbinder und einem Griff-
wärmer-Steckverbinder ausgestattet.
Wenden Sie sich vor dem Einbau von Zu-
behör an Ihre Yamaha-Fachwerkstatt.
1. Nebenverbraucher-Steckverbinder-Deckel
1 1 1
1. Nebenverbraucheranschluss
1
UB5UG0G0.book Page 36 Thursday, December 17, 2020 10:08 AM
Page 59 of 116
Funktionen der Instru mente un d Be dienun gselemente
4-37
4
GAU15306

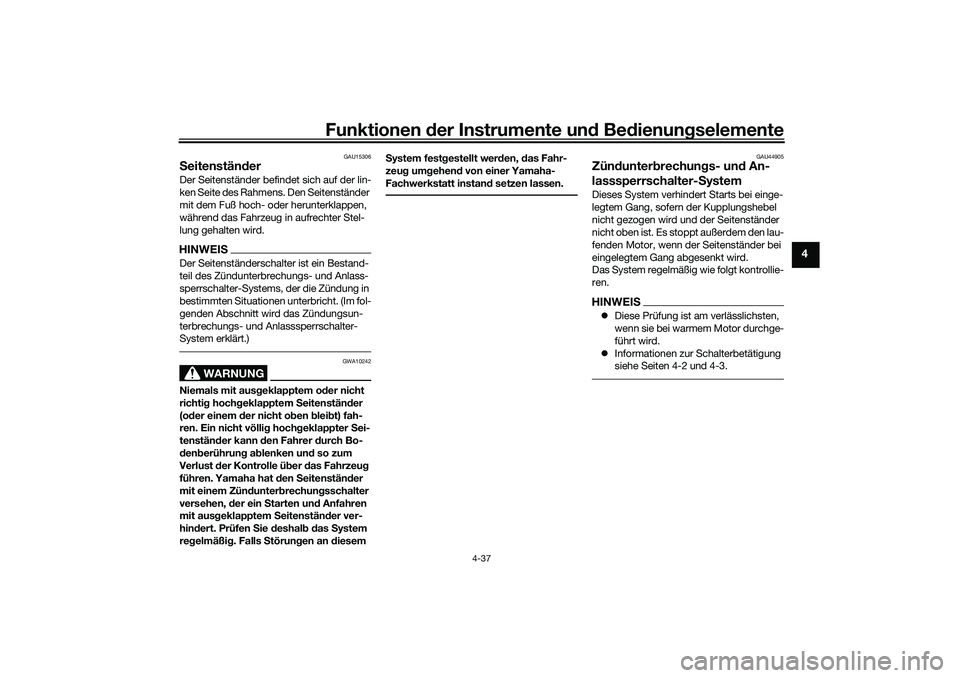

S eitenstän derDer Seitenständer befindet sich auf der lin-
ken Seite des Rahmens. Den Seitenständer
mit dem Fuß hoch- oder herunterklappen,
während das Fahrzeug in aufrechter Stel-
lung gehalten wird.HINWEISDer Seitenständerschalter ist ein Bestand-
teil des Zündunterbrechungs- und Anlass-
sperrschalter-Systems, der die Zündung in
bestimmten Situationen unterbricht. (Im fol-
genden Abschnitt wird das Zündungsun-
terbrechungs- und Anlasssperrschalter-
System erklärt.)
WARNUNG
GWA10242
Niemals mit ausg eklapptem oder nicht
richti g hoch geklapptem Seitenstän der
(o der einem der nicht o ben bleib t) fah-
ren. Ein nicht völli g hochg eklappter Sei-
tenstän der kann den Fahrer d urch Bo-
d en berührun g a blenken un d so zum
Verlust der Kontrolle ü ber das Fahrzeu g
führen. Yamaha hat den Seitenstän der
mit einem Zün dunter brechun gsschalter
versehen, der ein S tarten un d Anfahren
mit aus geklapptem Seitenstän der ver-
hind ert. Prüfen Sie deshal b d as System
re gelmäßi g. F alls S
tör
ungen an d iesem S
ystem fest gestellt werd en, das Fahr-
zeu g um gehen d von einer Yamaha-
Fachwerkstatt instan d setzen lassen.
GAU44905
Zün dunter brechun gs- un d An-
lasssperrschalter- SystemDieses System verhindert Starts bei einge-
legtem Gang, sofern der Kupplungshebel
nicht gezogen wird und der Seitenständer
nicht oben ist. Es stoppt außerdem den lau-
fenden Motor, wenn der Seitenständer bei
eingelegtem Gang abgesenkt wird.
Das System regelmäßig wie folgt kontrollie-
ren.HINWEIS Diese Prüfung ist am verlässlichsten,
wenn sie bei warmem Motor durchge-
führt wird.
Informationen zur Schalterbetätigung
siehe Seiten 4-2 und 4-3.
UB5UG0G0.book Page 37 Thursday, December 17, 2020 10:08 AM
Page 60 of 116
Funktionen der Instru mente un d Be dienun gselemente
4-38
4

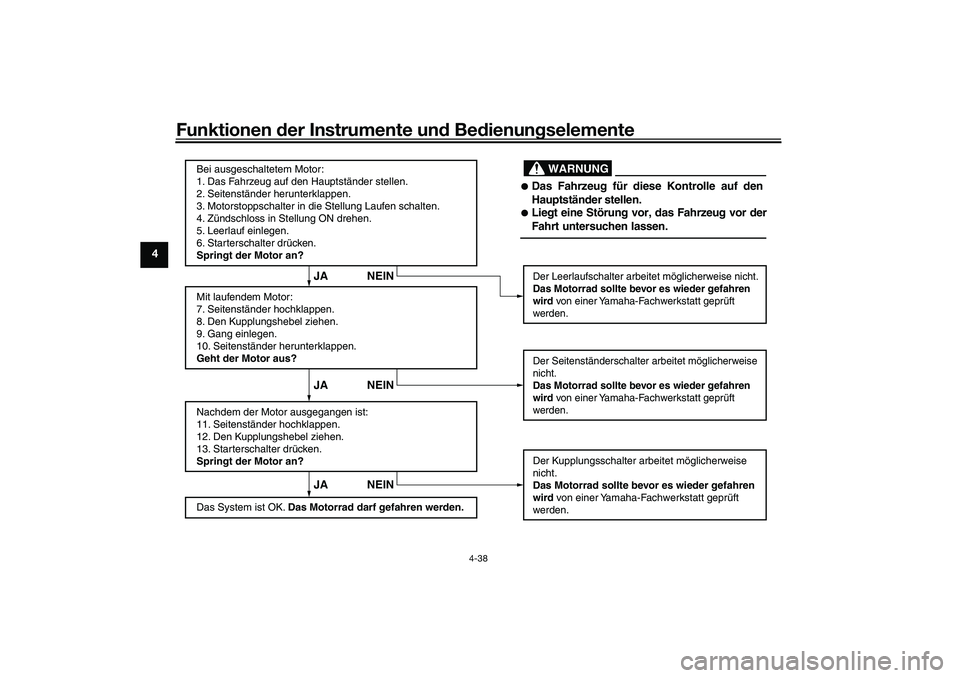

WARNUNG
JA NEIN JA NEIN JA NEIN
Bei ausgeschaltetem Motor:
1. Das Fahrzeug auf den Hauptständer stellen.
2. Seitenständer herunterklappen.
3. Motorstoppschalter in die Stellung Laufen schalten.
4. Zündschloss in Stellung ON drehen.
5. Leerlauf einlegen.
6. Starterschalter drücken.
Springt der Motor an?
Der Leerlaufschalter arbeitet möglicherweise nicht.
Das Motorrad sollte bevor es wieder gefahren
wird von einer Yamaha-Fachwerkstatt geprüft
werden.
Mit laufendem Motor:
7. Seitenständer hochklappen.
8. Den Kupplungshebel ziehen.
9. Gang einlegen.
10. Seitenständer herunterklappen.
Geht der Motor aus?
Der Seitenständerschalter arbeitet möglicherweise
nicht.
Das Motorrad sollte bevor es wieder gefahren
wird von einer Yamaha-Fachwerkstatt geprüft
werden.
Nachdem der Motor ausgegangen ist:
11. Seitenständer hochklappen.
12. Den Kupplungshebel ziehen.
13. Starterschalter drücken.
Springt der Motor an? Der Kupplungsschalter arbeitet möglicherweise
nicht.
Das Motorrad sollte bevor es wieder gefahren
wird von einer Yamaha-Fachwerkstatt geprüft
werden.
Das System ist OK.
Das Motorrad darf gefahren werden.
Das Fahrzeug für diese Kontrolle auf den
Hauptständer stellen.
Liegt eine Störung vor, das Fahrzeug vor der
Fahrt untersuchen lassen.
UB5UG0G0.book Page 38 Thursday, December 17, 2020 10:08 AM
