YAMAHA TRACER 900 2021 Betriebsanleitungen (in German)
Manufacturer: YAMAHA, Model Year: 2021, Model line: TRACER 900, Model: YAMAHA TRACER 900 2021Pages: 116, PDF-Größe: 4.31 MB
Page 41 of 116
Funktionen der Instru mente un d Be dienun gselemente
4-19
4

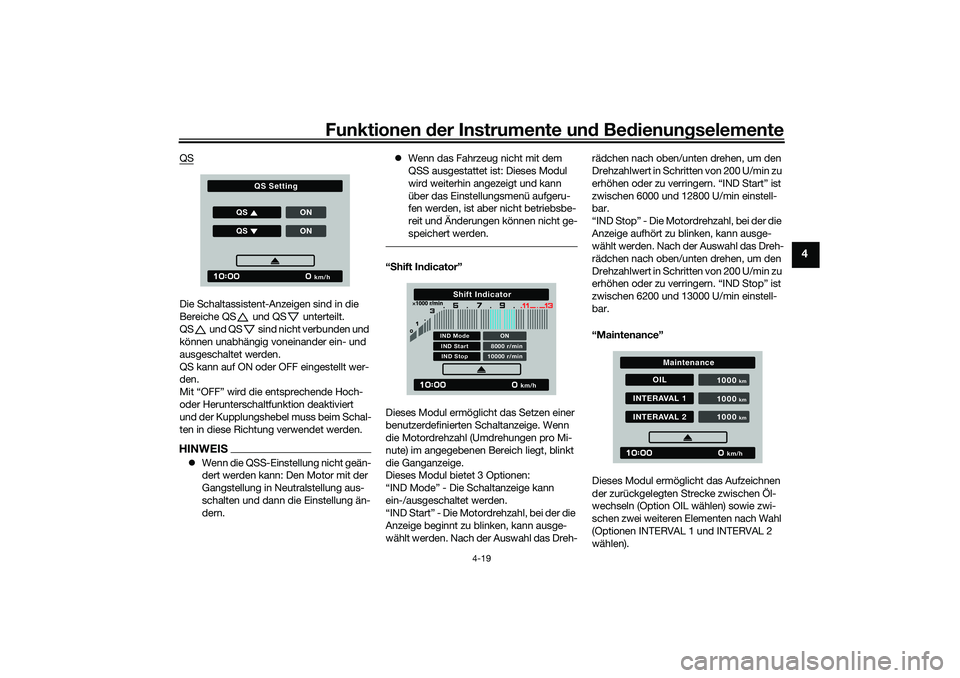

QSDie Schaltassistent-Anzeigen sind in die
Bereiche QS und QS unterteilt.
QS und QS sind nicht verbunden und
können unabhängig voneinander ein- und
ausgeschaltet werden.
QS kann auf ON oder OFF eingestellt wer-
den.
Mit “OFF” wird die entsprechende Hoch-
oder Herunterschaltfunktion deaktiviert
und der Kupplungshebel muss beim Schal-
ten in diese Richtung verwendet werden.HINWEIS Wenn die QSS-Einstellung nicht geän-
dert werden kann: Den Motor mit der
Gangstellung in Neutralstellung aus-
schalten und dann die Einstellung än-
dern.
Wenn das Fahrzeug nicht mit dem
QSS ausgestattet ist: Dieses Modul
wird weiterhin angezeigt und kann
über das Einstellungsmenü aufgeru-
fen werden, ist aber nicht betriebsbe-
reit und Änderungen können nicht ge-
speichert werden.
“S hift In dicator”
Dieses Modul ermöglicht das Setzen einer
benutzerdefinierten Schaltanzeige. Wenn
die Motordrehzahl (Umdrehungen pro Mi-
nute) im angegebenen Bereich liegt, blinkt
die Ganganzeige.
Dieses Modul bietet 3 Optionen:
“IND Mode” - Die Schaltanzeige kann
ein-/ausgeschaltet werden.
“IND Start” - Die Motordrehzahl, bei der die
Anzeige beginnt zu blinken, kann ausge-
wählt werden. Nach der Auswahl das Dreh- rädchen nach oben/unten drehen, um den
Drehzahlwert in Schritten von 200 U/min zu
erhöhen oder zu verringern. “IND Start” ist
zwischen 6000 und 12800 U/min einstell-
bar.
“IND Stop” - Die Motordrehzahl, bei der die
Anzeige aufhört zu blinken, kann ausge-
wählt werden. Nach der Auswahl das Dreh-
rädchen nach oben/unten drehen, um den
Drehzahlwert in Schritten von 200 U/min zu
erhöhen oder zu verringern. “IND Stop” ist
zwischen 6200 und 13000 U/min einstell-
bar.
“Maintenance”
Dieses Modul ermöglicht das Aufzeichnen
der zurückgelegten Strecke zwischen Öl-
wechseln (Option OIL wählen) sowie zwi-
schen zwei weiteren Elementen nach Wahl
(Optionen INTERVAL 1 und INTERVAL 2
wählen).
km/h
QS Setting
QS
ONQSON
km/h
Shift Indicator
IND Mode ONIND Start 8000 r/minIND Stop 10000 r/min
OIL
INTERAVAL 1INTERAVAL 2 1000
km/h
km
1000
km
1000
km
Maintenance
UB5UG0G0.book Page 19 Thursday, December 17, 2020 10:08 AM
Page 42 of 116
Funktionen der Instru mente un d Be dienun gselemente
4-20
4

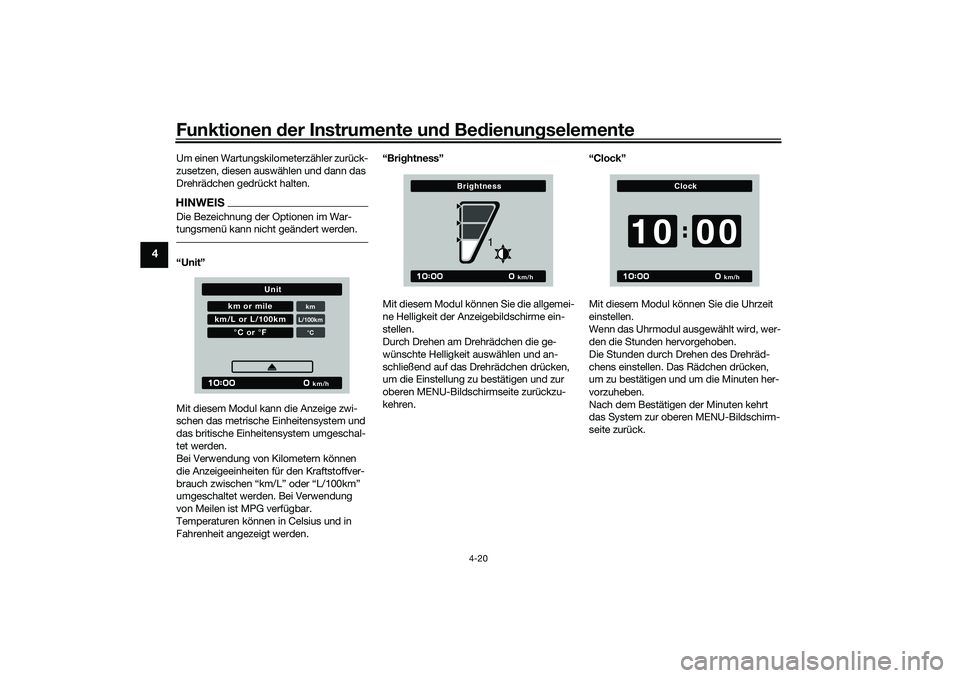

Um einen Wartungskilometerzähler zurück-
zusetzen, diesen auswählen und dann das
Drehrädchen gedrückt halten.HINWEISDie Bezeichnung der Optionen im War-
tungsmenü kann nicht geändert werden.“Unit”
Mit diesem Modul kann die Anzeige zwi-
schen das metrische Einheitensystem und
das britische Einheitensystem umgeschal-
tet werden.
Bei Verwendung von Kilometern können
die Anzeigeeinheiten für den Kraftstoffver-
brauch zwischen “km/L” oder “L/100km”
umgeschaltet werden. Bei Verwendung
von Meilen ist MPG verfügbar.
Temperaturen können in Celsius und in
Fahrenheit angezeigt werden. “Bri
ghtness”
Mit diesem Modul können Sie die allgemei-
ne Helligkeit der Anzeigebildschirme ein-
stellen.
Durch Drehen am Drehrädchen die ge-
wünschte Helligkeit auswählen und an-
schließend auf das Drehrädchen drücken,
um die Einstellung zu bestätigen und zur
oberen MENU-Bildschirmseite zurückzu-
kehren. “Clock”
Mit diesem Modul können Sie die Uhrzeit
einstellen.
Wenn das Uhrmodul ausgewählt wird, wer-
den die Stunden hervorgehoben.
Die Stunden durch Drehen des Drehräd-
chens einstellen. Das Rädchen drücken,
um zu bestätigen und um die Minuten her-
vorzuheben.
Nach dem Bestätigen der Minuten kehrt
das System zur oberen MENU-Bildschirm-
seite zurück.
km or mile
kmL/100km°C
km/L or L/100km
°C or °F
km/h
Unit
km/h
Brightness
1
km/h
Clock
0010
UB5UG0G0.book Page 20 Thursday, December 17, 2020 10:08 AM
Page 43 of 116
Funktionen der Instru mente un d Be dienun gselemente
4-21
4

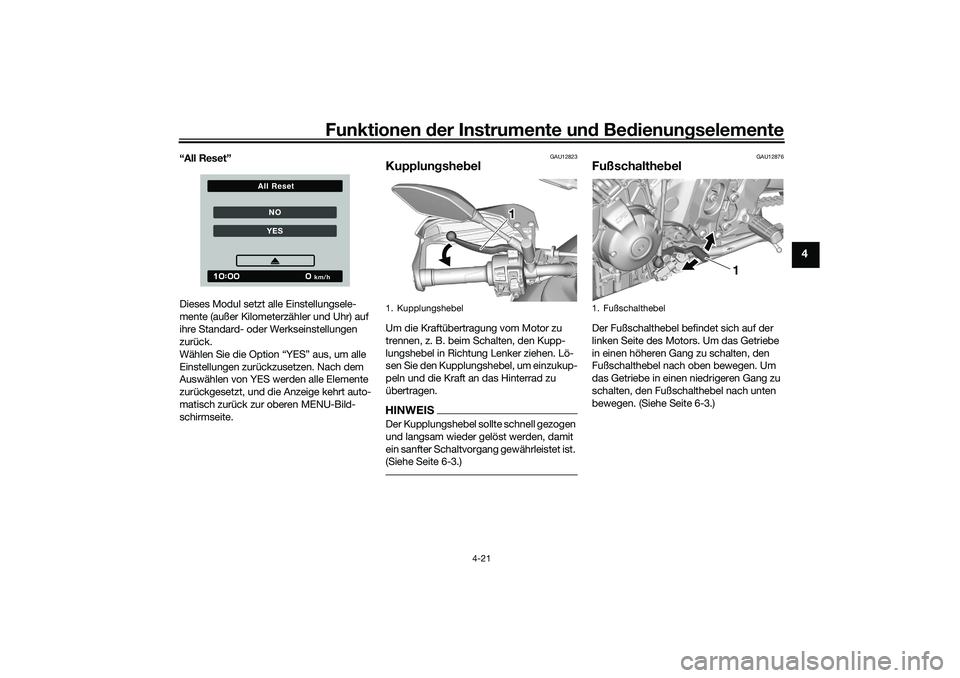

“All Reset”
Dieses Modul setzt alle Einstellungsele-
mente (außer Kilometerzähler und Uhr) auf
ihre Standard- oder Werkseinstellungen
zurück.
Wählen Sie die Option “YES” aus, um alle
Einstellungen zurückzusetzen. Nach dem
Auswählen von YES werden alle Elemente
zurückgesetzt, und die Anzeige kehrt auto-
matisch zurück zur oberen MENU-Bild-
schirmseite.
GAU12823
Kupplun gshe belUm die Kraftübertragung vom Motor zu
trennen, z. B. beim Schalten, den Kupp-
lungshebel in Richtung Lenker ziehen. Lö-
sen Sie den Kupplungshebel, um einzukup-
peln und die Kraft an das Hinterrad zu
übertragen.HINWEISDer Kupplungshebel sollte schnell gezogen
und langsam wieder gelöst werden, damit
ein sanfter Schaltvorgang gewährleistet ist.
(Siehe Seite 6-3.)
GAU12876
Fußschalthe belDer Fußschalthebel befindet sich auf der
linken Seite des Motors. Um das Getriebe
in einen höheren Gang zu schalten, den
Fußschalthebel nach oben bewegen. Um
das Getriebe in einen niedrigeren Gang zu
schalten, den Fußschalthebel nach unten
bewegen. (Siehe Seite 6-3.)
NOYES
km/h
All Reset
1. Kupplungshebel
1 1 1
1. Fußschalthebel
1
UB5UG0G0.book Page 21 Thursday, December 17, 2020 10:08 AM
Page 44 of 116
Funktionen der Instru mente un d Be dienun gselemente
4-22
4
GAU26827

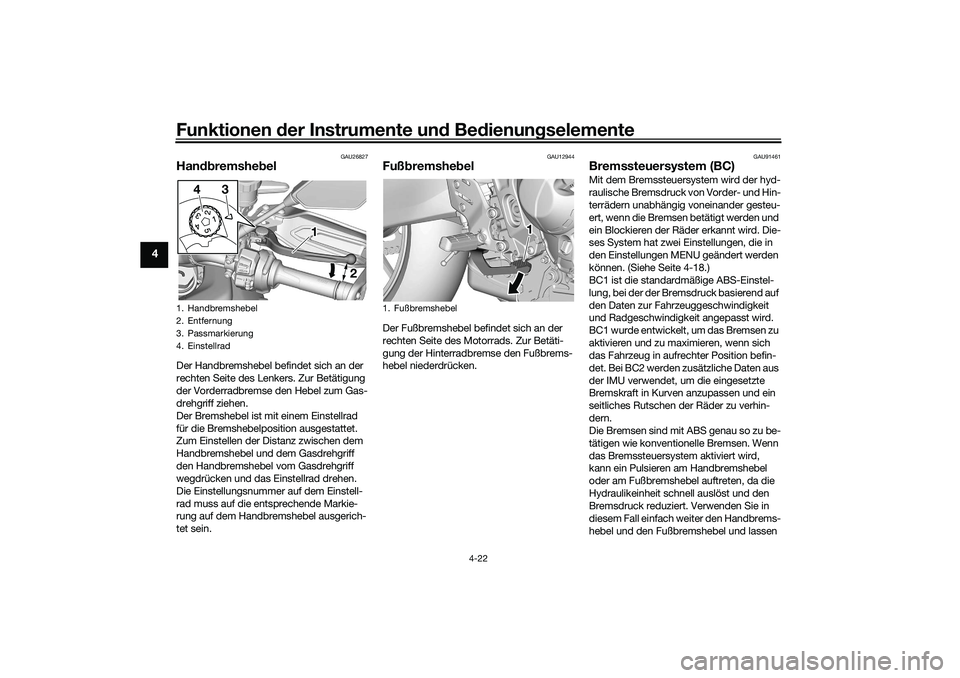

Han dbremshe belDer Handbremshebel befindet sich an der
rechten Seite des Lenkers. Zur Betätigung
der Vorderradbremse den Hebel zum Gas-
drehgriff ziehen.
Der Bremshebel ist mit einem Einstellrad
für die Bremshebelposition ausgestattet.
Zum Einstellen der Distanz zwischen dem
Handbremshebel und dem Gasdrehgriff
den Handbremshebel vom Gasdrehgriff
wegdrücken und das Einstellrad drehen.
Die Einstellungsnummer auf dem Einstell-
rad muss auf die entsprechende Markie-
rung auf dem Handbremshebel ausgerich-
tet sein.
GAU12944
Fuß bremshe belDer Fußbremshebel befindet sich an der
rechten Seite des Motorrads. Zur Betäti-
gung der Hinterradbremse den Fußbrems-
hebel niederdrücken.
GAU91461
Bremssteuersystem (BC)Mit dem Bremssteuersystem wird der hyd-
raulische Bremsdruck von Vorder- und Hin-
terrädern unabhängig voneinander gesteu-
ert, wenn die Bremsen betätigt werden und
ein Blockieren der Räder erkannt wird. Die-
ses System hat zwei Einstellungen, die in
den Einstellungen MENU geändert werden
können. (Siehe Seite 4-18.)
BC1 ist die standardmäßige ABS-Einstel-
lung, bei der der Bremsdruck basierend auf
den Daten zur Fahrzeuggeschwindigkeit
und Radgeschwindigkeit angepasst wird.
BC1 wurde entwickelt, um das Bremsen zu
aktivieren und zu maximieren, wenn sich
das Fahrzeug in aufrechter Position befin-
det. Bei BC2 werden zusätzliche Daten aus
der IMU verwendet, um die eingesetzte
Bremskraft in Kurven anzupassen und ein
seitliches Rutschen der Räder zu verhin-
dern.
Die Bremsen sind mit ABS genau so zu be-
tätigen wie konventionelle Bremsen. Wenn
das Bremssteuersystem aktiviert wird,
kann ein Pulsieren am Handbremshebel
oder am Fußbremshebel auftreten, da die
Hydraulikeinheit schnell auslöst und den
Bremsdruck reduziert. Verwenden Sie in
diesem Fall einfach weiter den Handbrems-
hebel und den Fußbremshebel und lassen
1. Handbremshebel
2. Entfernung
3. Passmarkierung
4. Einstellrad
1 1
2
1
2
4
3
1. Fußbremshebel
1 1 1
UB5UG0G0.book Page 22 Thursday, December 17, 2020 10:08 AM
Page 45 of 116
Funktionen der Instru mente un d Be dienun gselemente
4-23
4
Sie das ABS arbeiten.—Bremsen Sie nicht
“pumpend”, da dies die Bremswirkung re-
duziert.
WARNUNG
GWA16051
Auch mit AB S stets einen d er Fahrge-
schwin dig keit entsprechen d ausrei-
chen den Sicherheitsa bstan d wahren.
Das AB S verma g nur lan ge Brems-
weg e zu verkürzen.
Auf bestimmten Fahr bahno berflä-
chen, zum Beispiel auf un befesti g-
ten Straßen o der auf S chotterpis-
ten, kann d er Bremswe g mit AB S
so gar län ger sein als ohne.Das Hydraulik-Steuergerät von ABS wird
vom ABS-Steuergerät überwacht, das das
System auf konventionelles Bremsen um-
schaltet, falls eine Störung auftritt.
WARNUNG
GWA20891
Die Bremssteuerun g ist kein Ersatz für
d en Einsatz d er richtigen Fahr- und
Bremstechnik. Die Bremssteuerun g
kann nicht verhin dern, dass der Trakti-
onsverlust durch Ü ber bremsun g b ei
ü b erhöhter Geschwin dig keit o der seitli- chen Ra
dschlupf beim Bremsen auf rut-
schi gem Unter grun d vollstän dig vermie-
d en wir d.
HINWEISDas ABS-System führt einen Selbsttest
durch, wenn das Fahrzeug gestartet wurde
und eine Geschwindigkeit von 5 km/h (3
mi/h) erreicht hat. Während dieses Tests ist
möglicherweise ein Klick-Geräusch aus
dem Hydraulik-Steuergerät zu hören und
eine Vibration am Hand- oder Fußbremshe-
bel zu spüren, aber dies ist normal.ACHTUNG
GCA20100
Vorsichti g vor gehen, um den Ra dsensor
o der Ra dsensor-Rotor nicht zu beschä-
d ig en; ansonsten kann es zu einer Fehl-
funktion des AB S kommen.
1. Sensor-Rotor vorn
2. Vorderrad-Sensor
1. Sensor-Rotor hinten
2. Hinterrad-Sensor
1 1 1
2 21 1 12 2
UB5UG0G0.book Page 23 Thursday, December 17, 2020 10:08 AM
Page 46 of 116
Funktionen der Instru mente un d Be dienun gselemente
4-24
4
GAU13077

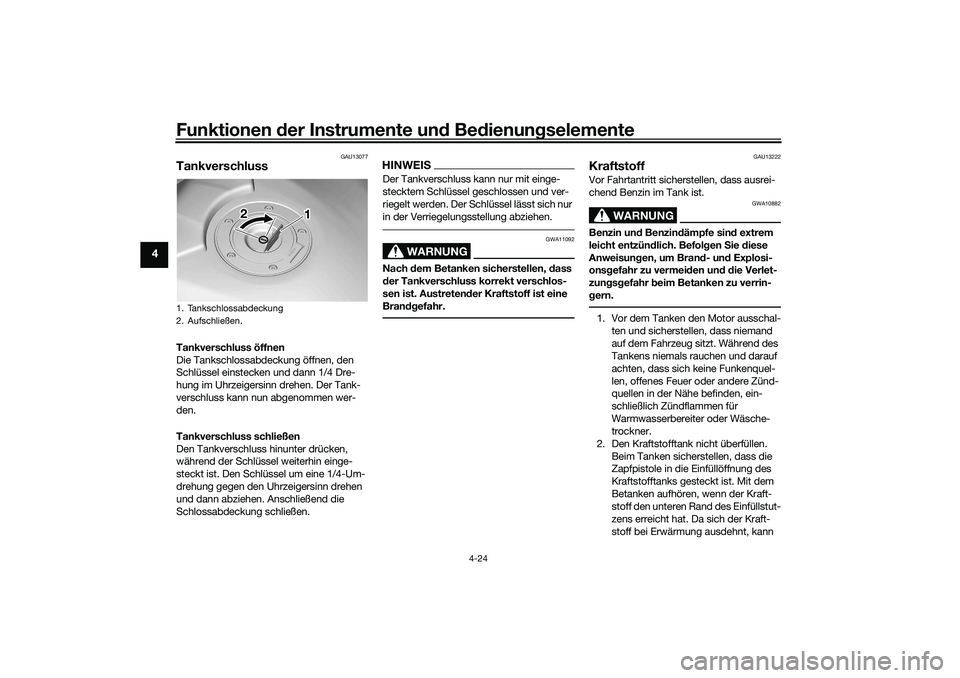

TankverschlussTankverschluss öffnen
Die Tankschlossabdeckung öffnen, den
Schlüssel einstecken und dann 1/4 Dre-
hung im Uhrzeigersinn drehen. Der Tank-
verschluss kann nun abgenommen wer-
den.
Tankverschluss schließen
Den Tankverschluss hinunter drücken,
während der Schlüssel weiterhin einge-
steckt ist. Den Schlüssel um eine 1/4-Um-
drehung gegen den Uhrzeigersinn drehen
und dann abziehen. Anschließend die
Schlossabdeckung schließen.
HINWEISDer Tankverschluss kann nur mit einge-
stecktem Schlüssel geschlossen und ver-
riegelt werden. Der Schlüssel lässt sich nur
in der Verriegelungsstellung abziehen.
WARNUNG
GWA11092
Nach dem Betanken sicherstellen, d ass
d er Tankverschluss korrekt verschlos-
sen ist. Austreten der Kraftstoff ist eine
Bran dgefahr.
GAU13222
KraftstoffVor Fahrtantritt sicherstellen, dass ausrei-
chend Benzin im Tank ist.
WARNUNG
GWA10882
Benzin un d Benzin dämpfe sin d extrem
leicht entzün dlich. Befol gen Sie diese
Anweisun gen, um Bran d- un d Explosi-
ons gefahr zu vermei den un d d ie Verlet-
zun gsg efahr beim Betanken zu verrin-
g ern.1. Vor dem Tanken den Motor ausschal-
ten und sicherstellen, dass niemand
auf dem Fahrzeug sitzt. Während des
Tankens niemals rauchen und darauf
achten, dass sich keine Funkenquel-
len, offenes Feuer oder andere Zünd-
quellen in der Nähe befinden, ein-
schließlich Zündflammen für
Warmwasserbereiter oder Wäsche-
trockner.
2. Den Kraftstofftank nicht überfüllen. Beim Tanken sicherstellen, dass die
Zapfpistole in die Einfüllöffnung des
Kraftstofftanks gesteckt ist. Mit dem
Betanken aufhören, wenn der Kraft-
stoff den unteren Rand des Einfüllstut-
zens erreicht hat. Da sich der Kraft-
stoff bei Erwärmung ausdehnt, kann
1. Tankschlossabdeckung
2. Aufschließen.
1
2
UB5UG0G0.book Page 24 Thursday, December 17, 2020 10:08 AM
Page 47 of 116
Funktionen der Instru mente un d Be dienun gselemente
4-25
4

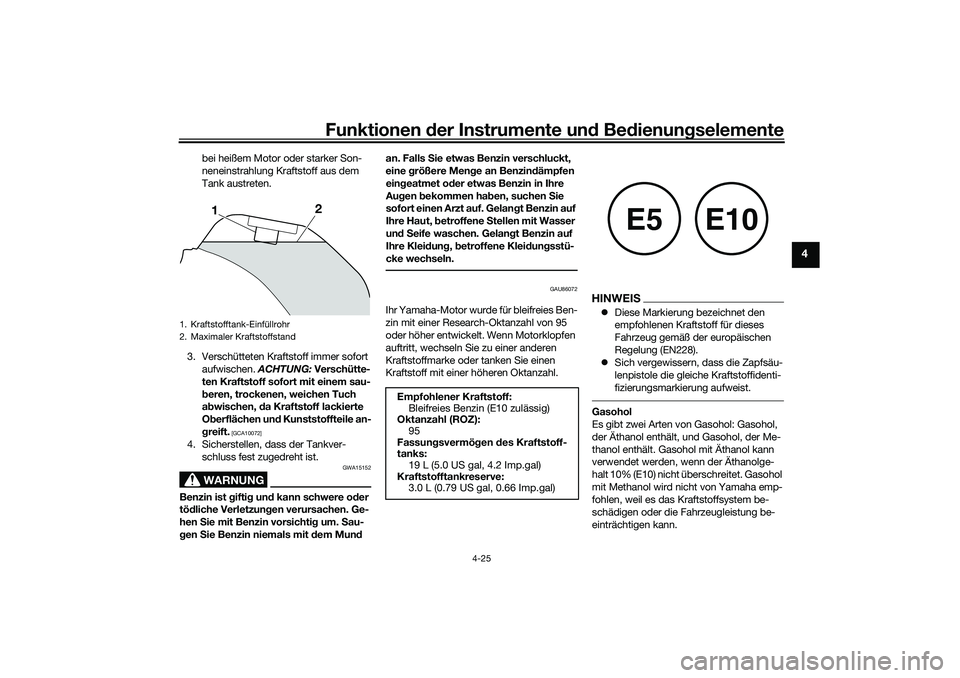

bei heißem Motor oder starker Son-
neneinstrahlung Kraftstoff aus dem
Tank austreten.
3. Verschütteten Kraftstoff immer sofort aufwischen. ACHTUNG: Verschütte-
ten Kraftstoff sofort mit einem sau-
b eren, trockenen, weichen Tuch
a b wischen, da Kraftstoff lackierte
O berflächen un d Kunststoffteile an-
g reift.
[GCA10072]
4. Sicherstellen, dass der Tankver-
schluss fest zugedreht ist.
WARNUNG
GWA15152
Benzin ist g iftig und kann schwere o der
tö dliche Verletzun gen verursachen. Ge-
hen Sie mit Benzin vorsichtig um. Sau-
g en Sie Benzin niemals mit d em Mund an. Falls S
ie etwas Benzin verschluckt,
eine größere Men ge an Benzin dämpfen
ein geatmet o der etwas Benzin in Ihre
Au gen bekommen ha ben, suchen S ie
sofort einen Arzt auf. Gelan gt Benzin auf
Ihre Haut, betroffene Stellen mit Wasser
un d S eife waschen. Gelan gt Benzin auf
Ihre Klei dun g, b etroffene Klei dun gsstü-
cke wechseln.
GAU86072
Ihr Yamaha-Motor wurde für bleifreies Ben-
zin mit einer Research-Oktanzahl von 95
oder höher entwickelt. Wenn Motorklopfen
auftritt, wechseln Sie zu einer anderen
Kraftstoffmarke oder tanken Sie einen
Kraftstoff mit einer höheren Oktanzahl.
HINWEIS Diese Markierung bezeichnet den
empfohlenen Kraftstoff für dieses
Fahrzeug gemäß der europäischen
Regelung (EN228).
Sich vergewissern, dass die Zapfsäu-
lenpistole die gleiche Kraftstoffidenti-
fizierungsmarkierung aufweist.Gasohol
Es gibt zwei Arten von Gasohol: Gasohol,
der Äthanol enthält, und Gasohol, der Me-
thanol enthält. Gasohol mit Äthanol kann
verwendet werden, wenn der Äthanolge-
halt 10% (E10) nicht überschreitet. Gasohol
mit Methanol wird nicht von Yamaha emp-
fohlen, weil es das Kraftstoffsystem be-
schädigen oder die Fahrzeugleistung be-
einträchtigen kann.
1. Kraftstofftank-Einfüllrohr
2. Maximaler Kraftstoffstand
1
2
Empfohlener Kraftstoff:
Bleifreies Benzin (E10 zulässig)
Oktanzahl (ROZ): 95
Fassun gsvermö gen des Kraftstoff-
tanks: 19 L (5.0 US gal, 4.2 Imp.gal)
Kraftstofftankreserve: 3.0 L (0.79 US gal, 0.66 Imp.gal)
E5
E10
UB5UG0G0.book Page 25 Thursday, December 17, 2020 10:08 AM
Page 48 of 116
Funktionen der Instru mente un d Be dienun gselemente
4-26
4
ACHTUNG
GCA11401

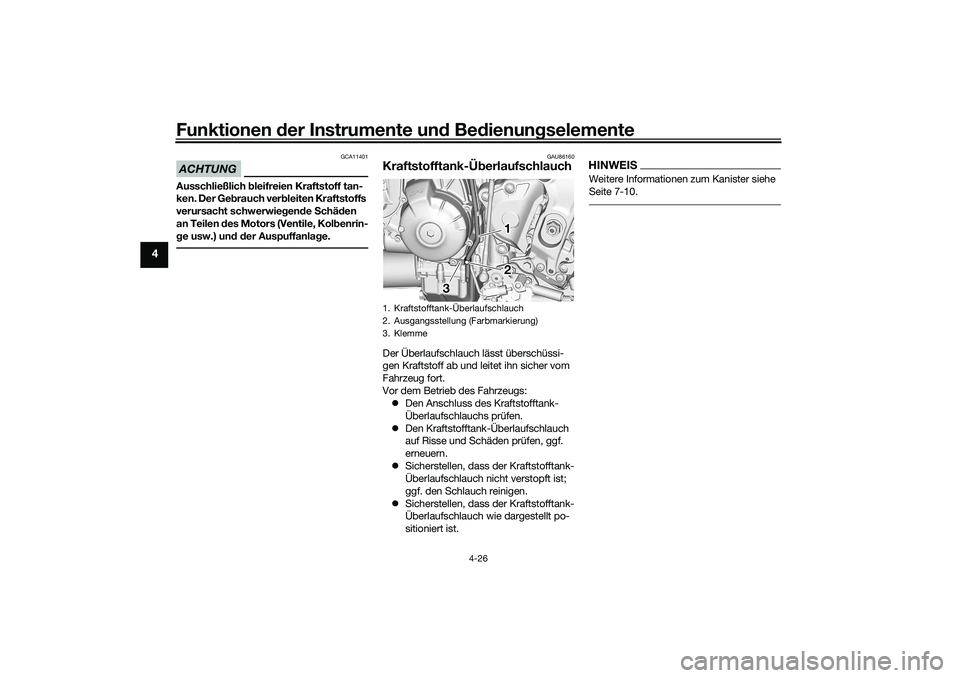

Ausschließlich bleifreien Kraftstoff tan-
ken. Der Ge brauch ver bleiten Kraftstoffs
verursacht schwerwie gen de Schä den
an Teilen d es Motors (Ventile, Kol benrin-
g e usw.) un d d er Auspuffanla ge.
GAU86160
Kraftstofftank-Ü berlaufschlauchDer Überlaufschlauch lässt überschüssi-
gen Kraftstoff ab und leitet ihn sicher vom
Fahrzeug fort.
Vor dem Betrieb des Fahrzeugs:
Den Anschluss des Kraftstofftank-
Überlaufschlauchs prüfen.
Den Kraftstofftank-Überlaufschlauch
auf Risse und Schäden prüfen, ggf.
erneuern.
Sicherstellen, dass der Kraftstofftank-
Überlaufschlauch nicht verstopft ist;
ggf. den Schlauch reinigen.
Sicherstellen, dass der Kraftstofftank-
Überlaufschlauch wie dargestellt po-
sitioniert ist.
HINWEISWeitere Informationen zum Kanister siehe
Seite 7-10.
1. Kraftstofftank-Überlaufschlauch
2. Ausgangsstellung (Farbmarkierung)
3. Klemme
3 3 3 1 1
2 2
UB5UG0G0.book Page 26 Thursday, December 17, 2020 10:08 AM
Page 49 of 116
Funktionen der Instru mente un d Be dienun gselemente
4-27
4
GAU13435
A bgaskatalysatorDie Auspuffanlage enthält einen (mehrere)
Abgaskatalysator(en), um schädliche Ab-
gasemissionen zu verringern.
WARNUNG
GWA10863
Die Auspuffanlag e ist nach dem Betrie b
heiß. Zur Verhin derun g von Bran dgefahr
und Ver brennung en:
Das Fahrzeug niemals in der Nähe
mö glicher Bran dgefahren parken,
wie zum Beispiel Gras o der an deren
leicht brenn baren Stoffen.
Das Fahrzeug nach Möglichkeit so
parken, dass Fuß gän ger o der Kin-
d er nicht mit dem heißen Auspuff in
Berührun g kommen können.
Sicherstellen, dass die Auspuffan-
la ge a bgekühlt ist, b evor Sie ir gen d-
welche Wartun gsar beiten durch-
führen.
Den Motor nicht län ger als eini ge
Minuten im Leerlauf laufen lassen.
Bei lan gem L e
e
rlaufbetrie b kann
sich der Motor stark erwärmen.
GAU92640
S itz bankBeifahrersitz
Beifahrersitz abnehmen1. Den Schlüssel in das Sitzbankschloss
stecken und dann gegen den Uhrzei-
gersinn drehen.
2. Den Vorderteil des Beifahrersitzes hochheben und nach vorne ziehen.
Beifahrersitz montieren1. Die Zungen an der Hinterseite des Beifahrersitzes, wie in der Abbildung
gezeigt, in die Sitzhalterungen ste-
cken und den Sitz dann an der Vorder-
seite nach unten drücken, sodass er
einrastet. 2. Den Schlüssel abziehen.
Fahrersitz
Fahrersitz abnehmen
1. Den Beifahrersitz abnehmen.
2. Die Kappe abnehmen, dann den Fah- rersitz-Verschlusshebel, der sich unter
dem hinteren Teil des Fahrersitzes be-
findet, wie dargestellt nach links drü-
cken, und dann den Sitz abziehen.
1. Sitzbankschloss
2. Aufschließen.
111
22
1. Vorsprung
2. Sitzhalterung
1
2
UB5UG0G0.book Page 27 Thursday, December 17, 2020 10:08 AM
Page 50 of 116
Funktionen der Instru mente un d Be dienun gselemente
4-28
4

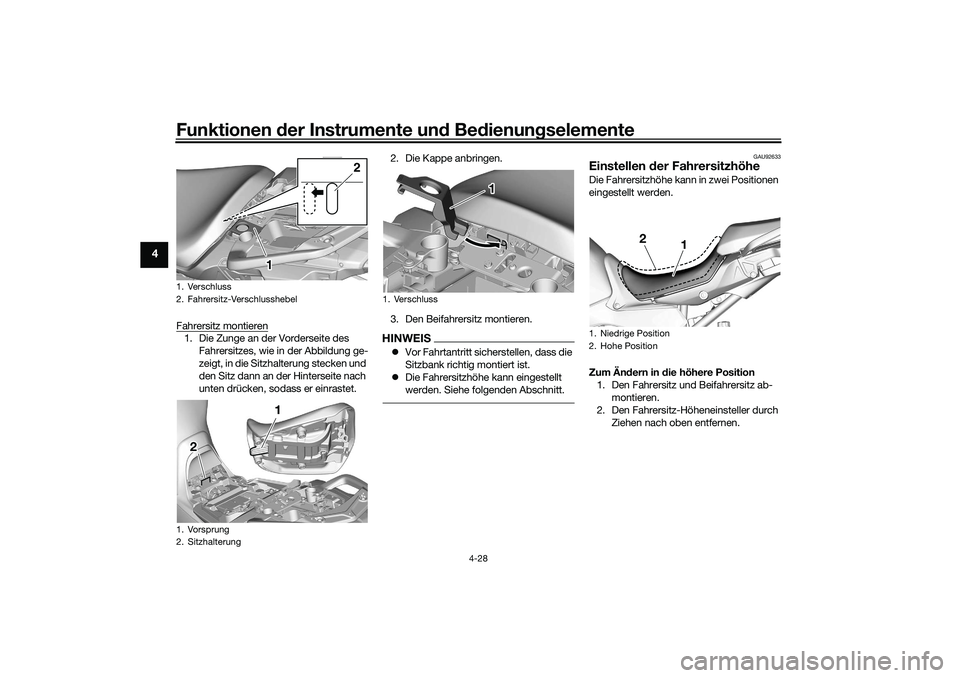

Fahrersitz montieren1. Die Zunge an der Vorderseite des
Fahrersitzes, wie in der Abbildung ge-
zeigt, in die Sitzhalterung stecken und
den Sitz dann an der Hinterseite nach
unten drücken, sodass er einrastet. 2. Die Kappe anbringen.
3. Den Beifahrersitz montieren.
HINWEIS
Vor Fahrtantritt sicherstellen, dass die
Sitzbank richtig montiert ist.
Die Fahrersitzhöhe kann eingestellt
werden. Siehe folgenden Abschnitt.
GAU92633
Einstellen der FahrersitzhöheDie Fahrersitzhöhe kann in zwei Positionen
eingestellt werden.
Zum Än dern in die höhere Position
1. Den Fahrersitz und Beifahrersitz ab- montieren.
2. Den Fahrersitz-Höheneinsteller durch
Ziehen nach oben entfernen.
1. Verschluss
2. Fahrersitz-Verschlusshebel
1. Vorsprung
2. Sitzhalterung
2
1 1 11 1 1
2 2
1. Verschluss
1 1 1
1. Niedrige Position
2. Hohe Position
1
2
UB5UG0G0.book Page 28 Thursday, December 17, 2020 10:08 AM
