YAMAHA TRACER 900 GT 2021 Instructieboekje (in Dutch)

Periodiek on derhoud en afstelling
7-24
7
DAU23027
De aandrijfkettin g reinig en en
smerenDe aandrijfketting moet worden gereinigd
en gesmeerd volgens de intervalperioden
zoals voorgeschreven in het periodieke
smeer- en onderhoudsschema, anders zal
de ketting snel slijten, met name in vochtige
of stoffige gebieden. Onderhoud de ketting
als volgt.LET OP
DCA10584
De aan drijfkettin g moet wor den ge-
smeer d na dat de motorfiets is g ewassen
of ermee in d e regen of in vochtig e ge-
b ie den is gered en.1. Reinig de aandrijfketting met een aan-
drijfkettingreinigingsmiddel en een
zacht borsteltje. LET OP: Reinig d e
aan drijfkettin g niet met stoomreini-
g ers, ho ged rukreini gers of on ge-
schikte oplosmi ddelen om scha de
aan de O-rin gen te voorkomen.
[DCA11122]
2. Wrijf de aandrijfketting droog.
3. Smeer de aandrijfketting grondig met
een speciaal smeermiddel voor O-
ringkettingen. LET OP: Breng g een
motorolie of an dere smeermi ddelen aan op d
e aandrijfkettin g, d eze kun-
nen stoffen b evatten die de O-rin-
g en kunnen bescha dig en.
[DCA11112] DAU23098
Ka
bels controleren en smerenDe werking van alle bedieningskabels en
de conditie van alle kabels moet vooraf-
gaand aan elke rit worden gecontroleerd en
de kabel en kabeleinden moeten indien no-
dig worden gesmeerd. Vraag een Yamaha
dealer een kabel te controleren of te ver-
vangen wanneer deze is beschadigd of niet
soepel beweegt. WAARSCHUWING!
Scha de aan de buiten behuizin g van ka-
b els kan lei den tot interne roestvormin g
en storin g veroorzaken met de bewe-
g in g van kab els. Vervan g b eschad igde
ka bels zo snel mo gelijk om onveili ge
omstan dig he den te voorkomen.
[DWA10712]
Aan bevolen smeermi ddel:
Yamaha-kabelsmeermiddel of een
ander geschikt kabelsmeermiddel
UBAPD0D0.book Page 24 Thursday, December 24, 2020 11:07 AM

Periodiek on derhou d en afstelling

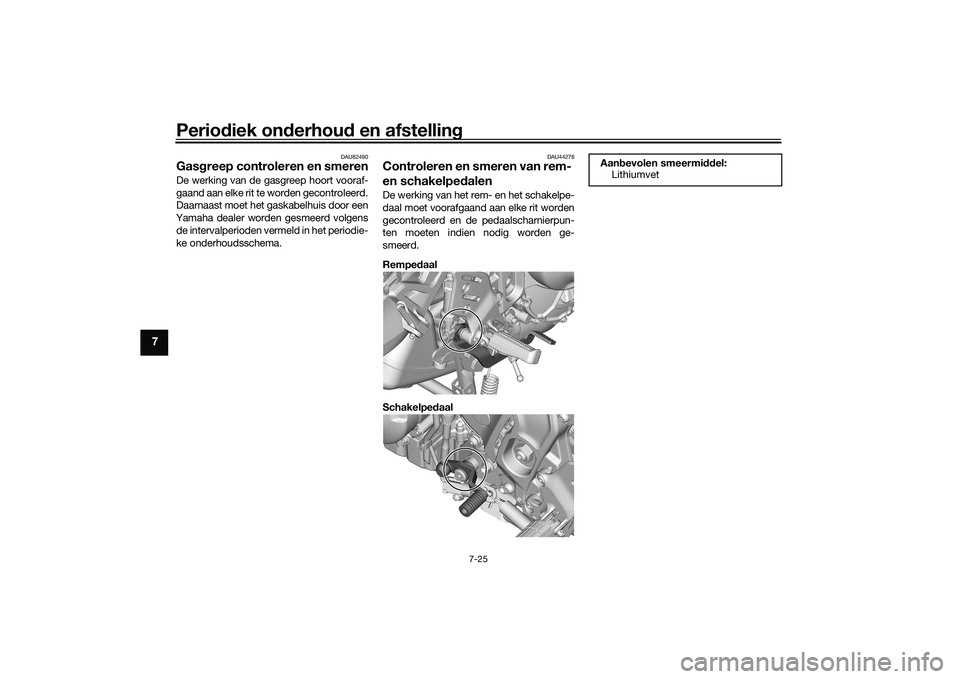

7-25
7
DAU82490
Gas greep controleren en smerenDe werking van de gasgreep hoort vooraf-
gaand aan elke rit te worden gecontroleerd.
Daarnaast moet het gaskabelhuis door een
Yamaha dealer worden gesmeerd volgens de intervalperioden vermeld in het periodie-
ke onderhoudsschema.
DAU44276
Controleren en smeren van rem-
en schakelpe dalenDe werking van het rem- en het schakelpe-
daal moet voorafgaand aan elke rit worden
gecontroleerd en de pedaalscharnierpun-
ten moeten indien nodig worden ge-
smeerd.
Rempe daal
Schakelpe daal
Aan bevolen smeermi ddel:
Lithiumvet
UBAPD0D0.book Page 25 Thursday, December 24, 2020 11:07 AM

Periodiek on derhoud en afstelling

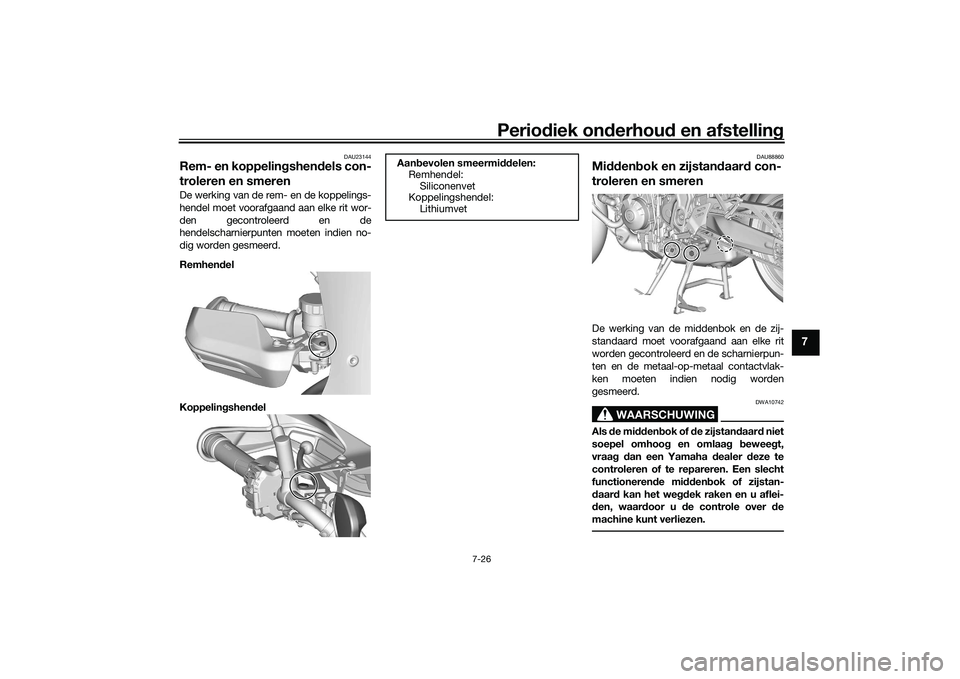

7-26
7
DAU23144
Rem- en koppelin gshend els con-
troleren en smerenDe werking van de rem- en de koppelings-
hendel moet voorafgaand aan elke rit wor-
den gecontroleerd en de
hendelscharnierpunten moeten indien no-
dig worden gesmeerd.
Remhen del
Koppelin gshen del
DAU88860
Mi dden bok en zijstan daar d con-
troleren en smerenDe werking van de middenbok en de zij-
standaard moet voorafgaand aan elke rit
worden gecontroleerd en de scharnierpun-
ten en de metaal-op-metaal contactvlak-
ken moeten indien nodig worden
gesmeerd.
WAARSCHUWING
DWA10742
Als de mi dden bok of d e zijstan daar d niet
soepel omhoo g en omlaa g beweeg t,
vraag d an een Yamaha d ealer deze te
controleren of te repareren. Een slecht
functioneren de mi ddenbok of zijstan-
d aar d kan het we gdek raken en u aflei-
d en, waar door u de controle over de
machine kunt verliezen.
Aan bevolen smeermi ddelen:
Remhendel:
Siliconenvet
Koppelingshendel: Lithiumvet
UBAPD0D0.book Page 26 Thursday, December 24, 2020 11:07 AM

Periodiek on derhou d en afstelling

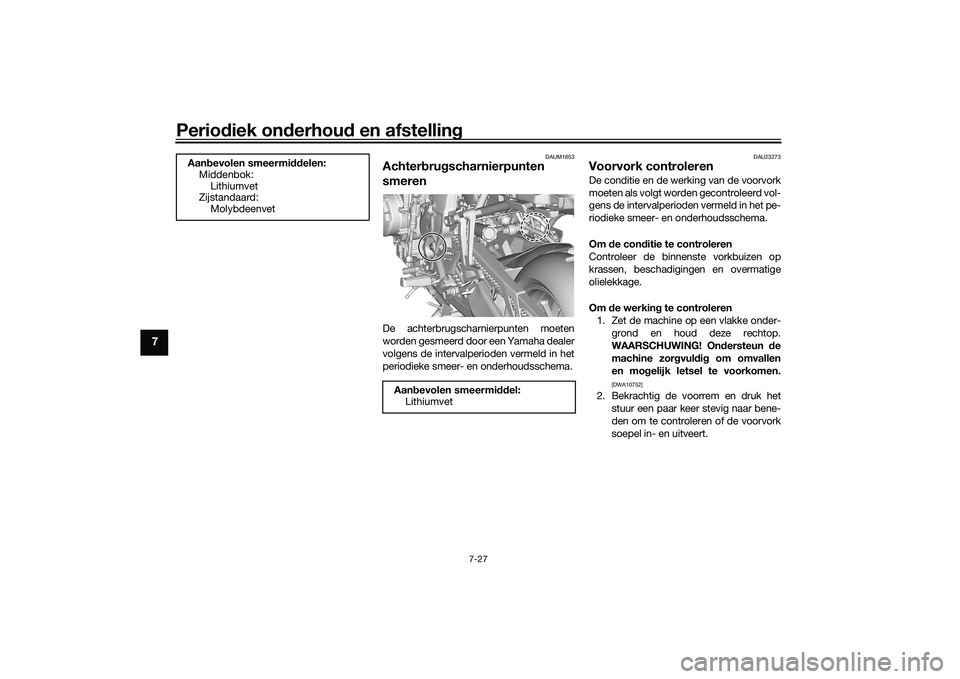

7-27
7
DAUM1653
Achter bru gscharnierpunten
smerenDe achterbrugscharnierpunten moeten
worden gesmeerd door een Yamaha dealer
volgens de intervalperioden vermeld in het
periodieke smeer- en onderhoudsschema.
DAU23273
Voorvork controlerenDe conditie en de werking van de voorvork
moeten als volgt worden gecontroleerd vol-
gens de intervalperioden vermeld in het pe-
riodieke smeer- en onderhoudsschema.
Om de con ditie te controleren
Controleer de binnenste vorkbuizen op
krassen, beschadigingen en overmatige
olielekkage.
Om de werkin g te controleren
1. Zet de machine op een vlakke onder- grond en houd deze rechtop.
WAARSCHUWING! On dersteun de
machine zor gvul dig om omvallen
en mo gelijk letsel te voorkomen.
[DWA10752]
2. Bekrachtig de voorrem en druk het
stuur een paar keer stevig naar bene-
den om te controleren of de voorvork
soepel in- en uitveert.
Aan
bevolen smeermi ddelen:
Middenbok:
Lithiumvet
Zijstandaard: Molybdeenvet
Aan bevolen smeermi ddel:
Lithiumvet
UBAPD0D0.book Page 27 Thursday, December 24, 2020 11:07 AM

Periodiek on derhoud en afstelling

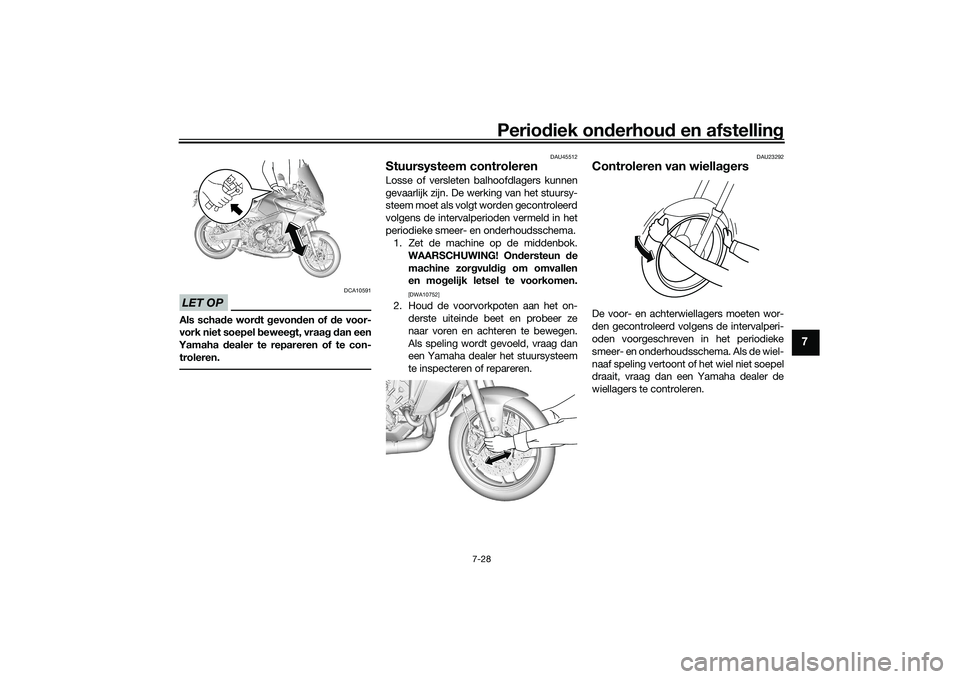

7-28
7
LET OP
DCA10591
Als scha de wor dt gevon den of d e voor-
vork niet soepel b eweegt, vraag d an een
Yamaha dealer te repareren of te con-
troleren.
DAU45512
Stuursysteem controlerenLosse of versleten balhoofdlagers kunnen
gevaarlijk zijn. De werking van het stuursy-
steem moet als volgt worden gecontroleerd
volgens de intervalperioden vermeld in het
periodieke smeer- en onderhoudsschema. 1. Zet de machine op de middenbok.
WAARSCHUWING! On dersteun de
machine zor gvul dig om omvallen
en mo gelijk letsel te voorkomen.
[DWA10752]
2. Houd de voorvorkpoten aan het on-
derste uiteinde beet en probeer ze
naar voren en achteren te bewegen.
Als speling wordt gevoeld, vraag dan
een Yamaha dealer het stuursysteem
te inspecteren of repareren.
DAU23292
Controleren van wiella gersDe voor- en achterwiellagers moeten wor-
den gecontroleerd volgens de intervalperi-
oden voorgeschreven in het periodieke
smeer- en onderhoudsschema. Als de wiel-
naaf speling vertoont of het wiel niet soepel
draait, vraag dan een Yamaha dealer de
wiellagers te controleren.
UBAPD0D0.book Page 28 Thursday, December 24, 2020 11:07 AM

Periodiek on derhou d en afstelling
7-29
7
DAU50212
AccuDe accu bevindt zich onder het zadel. (Zie
pagina 4-27.)
Dit model is voorzien van een VRLA (Valve
Regulated Lead Acid)-accu. De elektrolyt
hoeft niet te worden gecontroleerd en er
hoeft geen gedistilleerd water te worden
bijgevuld. Het is echter wel nodig om de ac-
cukabelverbindingen te controleren en, in-
dien nodig, vast te zetten.
WAARSCHUWING
DWA10761
 Elektrolyt is g iftig en gevaarlijk om-
d at het zwavelzuur b evat, een stof
d ie ernsti ge bran dwon den veroor-
zaakt. Vermij d contact met de hui d,
o gen of kle din g en b escherm uw o
gen altij d b ij werkzaamhe den na-
b ij accu’s. Voer als vol gt EERSTE
HULP uit als er lichamelijk contact
is geweest met elektrolyt.
UITWENDIG: Spoel overvloe dig
met water.
INWENDIG: Drink grote hoeveel-
he den water of melk en roep di-
rect de hulp in van een arts.
OGEN: Spoel g ed urend e 15 mi-
nuten met water en roep direct
me dische hulp in.
 Accu’s pro duceren het explosieve
waterstof gas. Hou d daarom von-
ken, open vuur, si garetten e. d. uit
d e buur t van d
e accu
en zorg voor
vol doen de ventilatie bij accula den
in een af gesloten ruimte.
 HOUD DEZE EN ALLE ACCU’S BUI-
TEN BEREIK VAN KINDEREN.
Om de accu op te la den
Vraag zo snel mogelijk een Yamaha dealer
de accu te laden als deze ontladen lijkt te
zijn. Vergeet niet dat de accu sneller ontla-
den raakt als de machine is uitgerust met
optionele elektrische accessoires.
LET OP
DCA16522
Voor het opla den van een VRLA (Valve
Re gulate d Lea d Acid )-accu is een speci-
ale accula der (met constante spannin g)
vereist. Bij geb ruik van een conventione-
le accula der raakt de accu b eschadigd .Om de accu op te ber gen
1. Verwijder de accu als het voertuig lan-
ger dan een maand niet wordt ge-
bruikt, laad hem volledig bij en zet dan
weg op een koele en droge plek. LET
OP: Zet alvorens de accu te verwij-
d eren het contactslot uit en haal
eerst de ne gatieve ka bel en d aarna
d e positieve ka bel los.
[DCA16304]
2. Als de accu langer dan twee maanden
wordt weggeborgen, moet deze min-
stens eenmaal per maand worden ge-
controleerd; laad de accu dan indien
nodig steeds volledig bij.
3. Laad de accu volledig bij alvorens te installeren. LET OP: Zet alvorens d e
accu te plaatsen het contactslot uit
en sluit eerst de positieve ka bel en
d aarna de ne gatieve ka bel aan.
[DCA16842]
4. Controleer na installatie of de accuka-
bels correct zijn aangesloten op de
accupolen.
1. Positieve accukabel (rood)
2. Accu
3. Negatieve accukabel (zwart)
1 1
2
1
2
3 3
UBAPD0D0.book Page 29 Thursday, December 24, 2020 11:07 AM

Periodiek on derhoud en afstelling

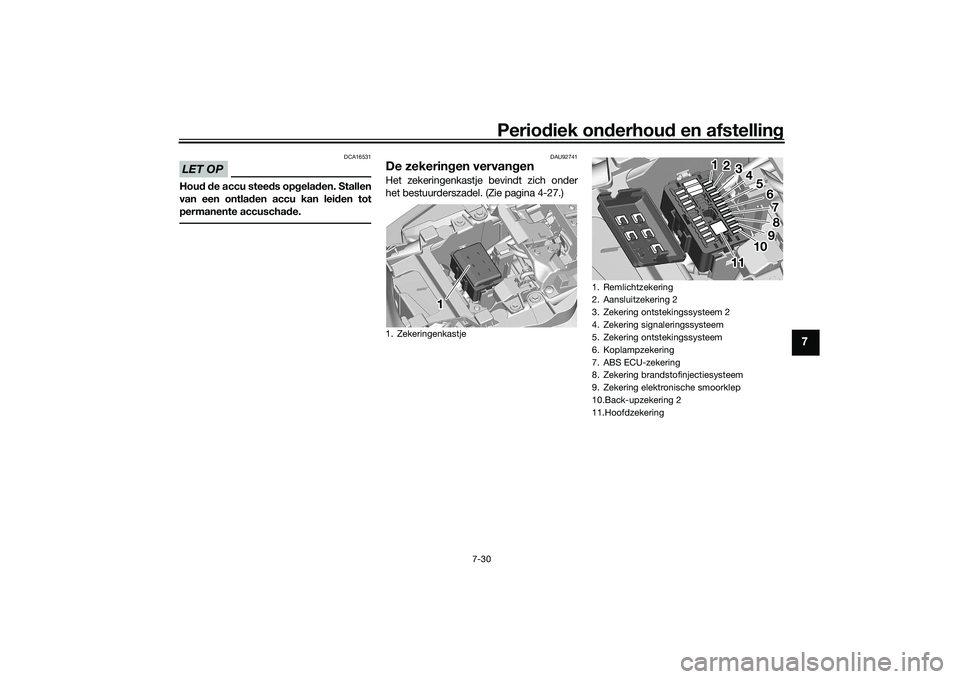

7-30
7
LET OP
DCA16531
Houd d e accu steed s opgela den. Stallen
van een ontla den accu kan lei den tot
permanente accuscha de.
DAU92741
De zekerin gen vervan genHet zekeringenkastje bevindt zich onder
het bestuurderszadel. (Zie pagina 4-27.)1. Zekeringenkastje
111
1. Remlichtzekering
2. Aansluitzekering 2
3. Zekering ontstekingssysteem 2
4. Zekering signaleringssysteem
5. Zekering ontstekingssysteem
6. Koplampzekering
7. ABS ECU-zekering
8. Zekering brandstofinjectiesysteem
9. Zekering elektronische smoorklep
10.Back-upzekering 2
11.Hoofdzekering
1 1
2
3
4
5
6
7
8
1
2
3
4
5
6
7
8
9
11 11 9
10 10 10
11
UBAPD0D0.book Page 30 Thursday, December 24, 2020 11:07 AM

Periodiek on derhou d en afstelling

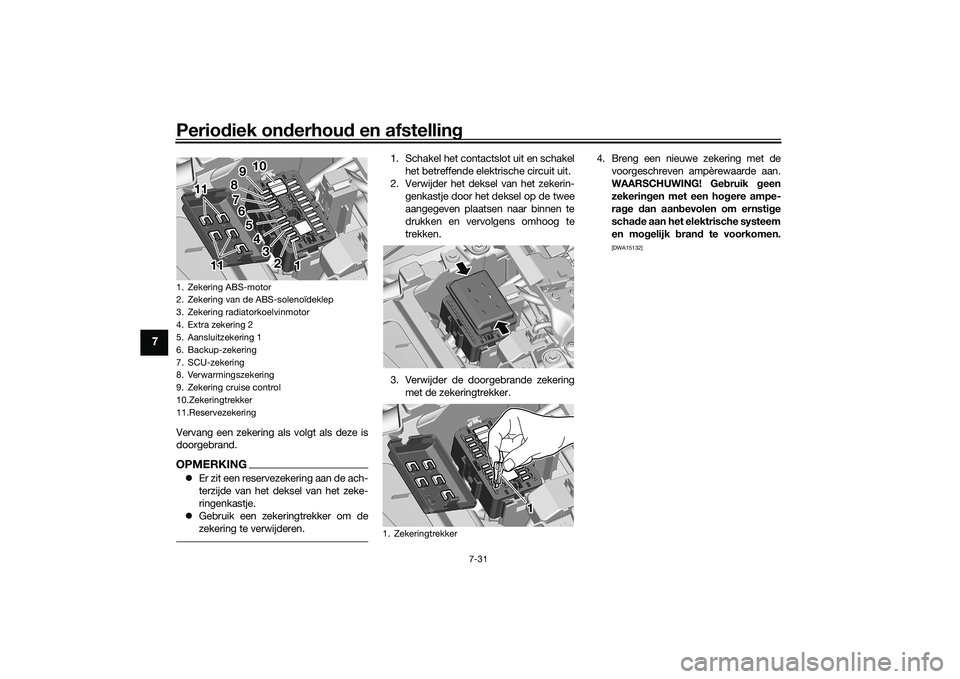

7-31
7
Vervang een zekering als volgt als deze is
doorgebrand.OPMERKING Er zit een reservezekering aan de ach-
terzijde van het deksel van het zeke-
ringenkastje.
 Gebruik een zekeringtrekker om de
zekering te verwijderen.
1. Schakel het contactslot uit en schakel
het betreffende elektrische circuit uit.
2. Verwijder het deksel van het zekerin- genkastje door het deksel op de twee
aangegeven plaatsen naar binnen te
drukken en vervolgens omhoog te
trekken.
3. Verwijder de doorgebrande zekering met de zekeringtrekker. 4. Breng een nieuwe zekering met de
voorgeschreven ampèrewaarde aan.
WAARSCHUWING! Geb ruik geen
zekerin gen met een ho gere ampe-
ra ge dan aan bevolen om ernsti ge
scha de aan het elektrische systeem
en mo gelijk bran d te voorkomen.
[DWA15132]
1. Zekering ABS-motor
2. Zekering van de ABS-solenoïdeklep
3. Zekering radiatorkoelvinmotor
4. Extra zekering 2
5. Aansluitzekering 1
6. Backup-zekering
7. SCU-zekering
8. Verwarmingszekering
9. Zekering cruise control
10.Zekeringtrekker
11.Reservezekering
1 1
2
3
1
2
3
4 4
5 5
6 6
7 7
8 8
9 9
10 10 10
11 11 11
11 11 11
1. Zekeringtrekker
1 1 1
UBAPD0D0.book Page 31 Thursday, December 24, 2020 11:07 AM

Periodiek on derhoud en afstelling

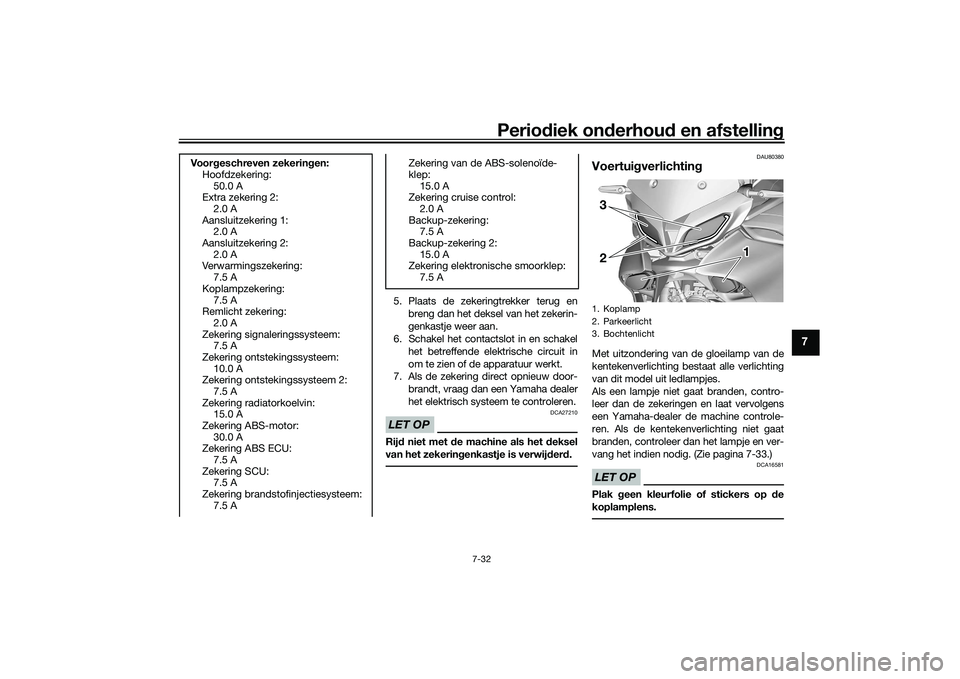

7-32
7
5. Plaats de zekeringtrekker terug en
breng dan het deksel van het zekerin-
genkastje weer aan.
6. Schakel het contactslot in en schakel
het betreffende elektrische circuit in
om te zien of de apparatuur werkt.
7. Als de zekering direct opnieuw door-
brandt, vraag dan een Yamaha dealer
het elektrisch systeem te controleren.LET OP
DCA27210
Rijd niet met de machine als het d eksel
van het zekerin genkastje is verwij der d.
DAU80380
Voertui gverlichtin gMet uitzondering van de gloeilamp van de
kentekenverlichting bestaat alle verlichting
van dit model uit ledlampjes.
Als een lampje niet gaat branden, contro-
leer dan de zekeringen en laat vervolgens
een Yamaha-dealer de machine controle-
ren. Als de kentekenverlichting niet gaat
branden, controleer dan het lampje en ver-
vang het indien nodig. (Zie pagina 7-33.)LET OP
DCA16581
Plak geen kleurfolie of stickers op de
koplamplens.
Voo r geschreven zekerin gen:
Hoofdzekering:
50.0 A
Extra zekering 2: 2.0 A
Aansluitzekering 1: 2.0 A
Aansluitzekering 2:
2.0 A
Verwarmingszekering: 7.5 A
Koplampzekering: 7.5 A
Remlicht zekering:
2.0 A
Zekering signaleringssysteem: 7.5 A
Zekering ontstekingssysteem: 10.0 A
Zekering ontstekingssysteem 2:
7.5 A
Zekering radiatorkoelvin: 15.0 A
Zekering ABS-motor: 30.0 A
Zekering ABS ECU:
7.5 A
Zekering SCU: 7.5 A
Zekering brandstofinjectiesysteem: 7.5 A
Zekering van de ABS-solenoïde-
klep:
15.0 A
Zekering cruise control: 2.0 A
Backup-zekering: 7.5 A
Backup-zekering 2:
15.0 A
Zekering elektronische smoorklep: 7.5 A
1. Koplamp
2. Parkeerlicht
3. Bochtenlicht
11
21
2
23
UBAPD0D0.book Page 32 Thursday, December 24, 2020 11:07 AM

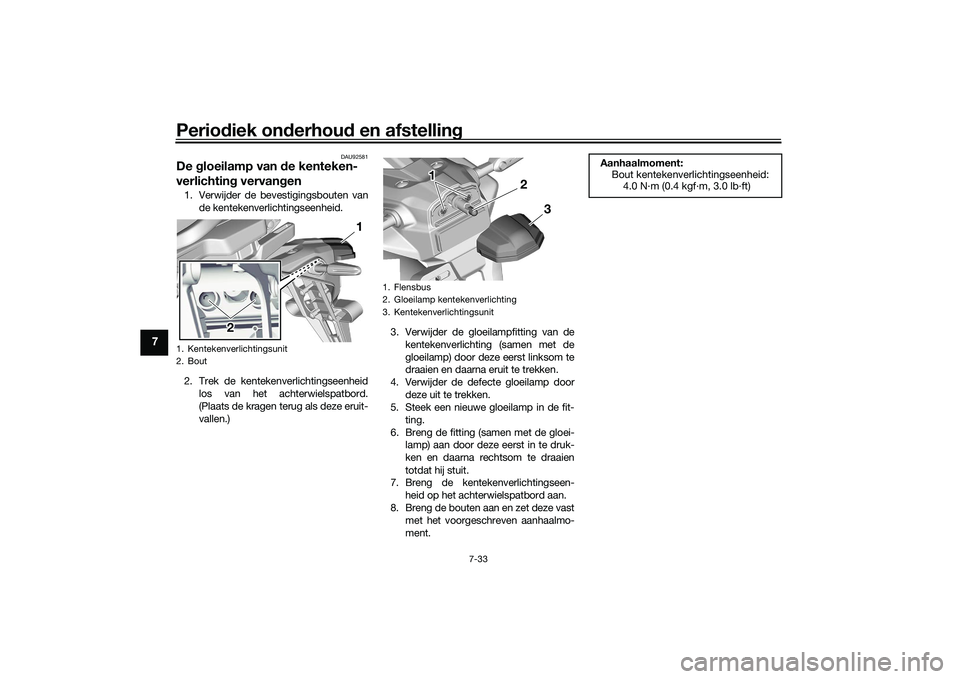

Periodiek on derhou d en afstelling
7-33
7
DAU92581
De gloeilamp van de kenteken-
verlichtin g vervan gen1. Verwijder de bevestigingsbouten van
de kentekenverlichtingseenheid.
2. Trek de kentekenverlichtingseenheid los van het achterwielspatbord.
(Plaats de kragen terug als deze eruit-
vallen.) 3. Verwijder de gloeilampfitting van de
kentekenverlichting (samen met de
gloeilamp) door deze eerst linksom te
draaien en daarna eruit te trekken.
4. Verwijder de defecte gloeilamp door deze uit te trekken.
5. Steek een nieuwe gloeilamp in de fit-
ting.
6. Breng de fitting (samen met de gloei- lamp) aan door deze eerst in te druk-
ken en daarna rechtsom te draaien
totdat hij stuit.
7. Breng de kentekenverlichtingseen-
heid op het achterwielspatbord aan.
8. Breng de bouten aan en zet deze vast met het voorgeschreven aanhaalmo-
ment.1. Kentekenverlichtingsunit
2. Bout
1 1 1
2 2
1. Flensbus
2. Gloeilamp kentekenverlichting
3. Kentekenverlichtingsunit
3
2
1 1 1
Aanhaalmoment:
Bout kentekenverlichtingseenheid:
4.0 N·m (0.4 kgf·m, 3.0 lb·ft)
UBAPD0D0.book Page 33 Thursday, December 24, 2020 11:07 AM
