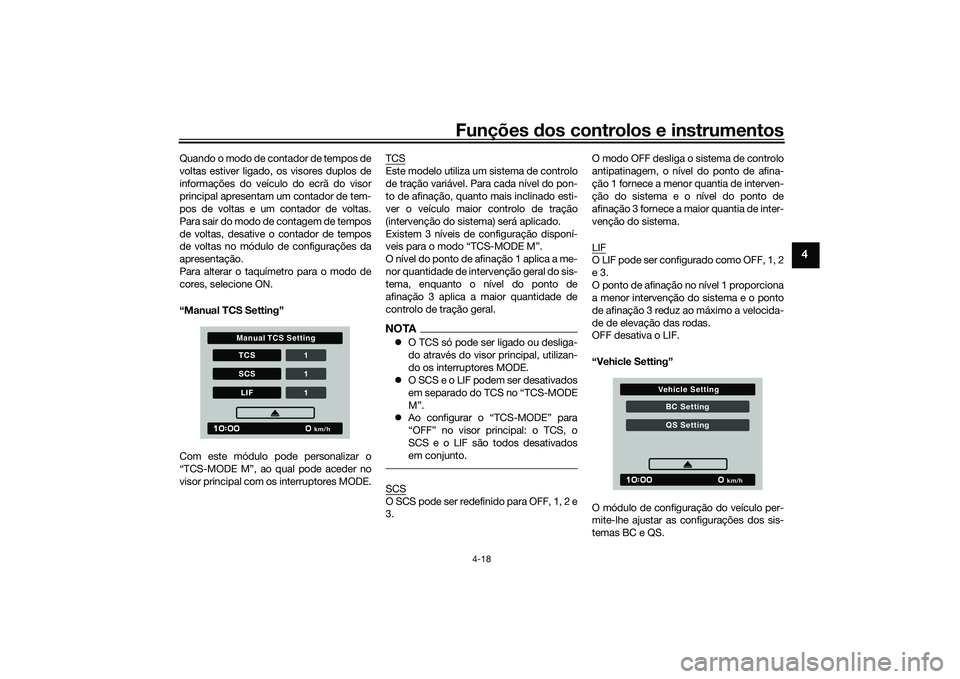

Funções dos controlos e instrumentos
4-18
4
Quando o modo de contador de tempos de
voltas estiver ligado, os visores duplos de
informações do veículo do ecrã do visor
principal apresentam um contador de tem-
pos de voltas e um contador de voltas.
Para sair do modo de contagem de tempos
de voltas, desative o contador de tempos
de voltas no módulo de configurações da
apresentação.
Para alterar o taquímetro para o modo de
cores, selecione ON.
“Manual TCS Setting”
Com este módulo pode personalizar o
“TCS-MODE M”, ao qual pode aceder no
visor principal com os interruptores MODE. TCS
Este modelo utiliza um sistema de controlo
de tração variável. Para cada nível do pon-
to de afinação, quanto mais inclinado esti-
ver o veículo maior controlo de tração
(intervenção do sistema) será aplicado.
Existem 3 níveis de configuração disponí-
veis para o modo “TCS-MODE M”.
O nível do ponto de afinação 1 aplica a me-
nor quantidade de intervenção geral do sis-
tema, enquanto o nível do ponto de
afinação 3 aplica a maior quantidade de
controlo de tração geral.NOTA
O TCS só pode ser ligado ou desliga-
do através do visor principal, utilizan-
do os interruptores MODE.
O SCS e o LIF podem ser desativados
em separado do TCS no “TCS-MODE
M”.
Ao configurar o “TCS-MODE” para
“OFF” no visor principal: o TCS, o
SCS e o LIF são todos desativados
em conjunto.SCSO SCS pode ser redefinido para OFF, 1, 2 e
3. O modo OFF desliga o sistema de controlo
antipatinagem, o nível do ponto de afina-
ção 1 fornece a menor quantia de interven-
ção do sistema e o nível do ponto de
afinação 3 fornece a maior quantia de inter-
venção do sistema.
LIF
O LIF pode ser configurado como OFF, 1, 2
e 3.
O ponto de afinação no nível 1 proporciona
a menor intervenção do sistema e o ponto
de afinação 3 reduz ao máximo a velocida-
de de elevação das rodas.
OFF desativa o LIF.
“Vehicle Setting”
O módulo de configuração do veículo per-
mite-lhe ajustar as configurações dos sis-
temas BC e QS.
TCS
1SC S 1LIF 1
km/h
Manual TCS Setting
BC SettingQS S etting
km/h
Vehicle Setting
UBAPP0P0.book Page 18 Thursday, December 24, 2020 1:49 PM
Page 42 of 118
Funções dos controlos e instrumentos
4-19
4
BCO sistema de controlo de travagem tem
duas configurações, BC1 e BC2. Selecione
BC1 quando só pretender o ABS padrão.
Selecione BC2 para o sistema de controlo
de travagem mais a pressão de travagem
regular ao efetuar uma curva para impedir
a derrapagem lateral.NOTAPara condutores experientes e quando se
conduz em pista, devido a variações das
condições, o sistema de travões BC2 pode
acionar-se mais rapidamente do que o es-
perado relativamente à velocidade deseja-
da ao efetuar uma curva ou linha de curva
pretendida.
QSOs indicadores do sistema de mudança rá-
pida de velocidade estão divididos nas
secções QS e QS . As secções QS
e QS não estão associadas e podem ser
ligadas e desligadas de forma independen-
te.
É possível definir o QS para ON ou OFF.
O modo OFF desliga a função de mudar
para a velocidade seguinte ou de reduzir
para a velocidade anterior correspondente
e a alavanca da embraiagem terá então de
ser utilizada ao mudar de velocidade nessa
direção.NOTASe não conseguir mudar o ponto de afina-
ção do QSS: desligue o motor com a posi-
ção das mudanças em ponto-morto e, em
seguida, altere o ponto de afinação.
“Shift In dicator”
Este módulo permite a configuração de um
indicador de mudança personalizado.
Quando as rpm (rot ações por minuto) do
motor estiverem no intervalo especificado,
o indicador das mudanças piscará.
Este módulo tem 3 opções:
“IND Mode” - para ativar/desativar o indi-
cador de mudança
“IND Start” - para escolher as rpm a que o
indicador começa a piscar. Depois de sele-
cionar, rode o botão rotativo para cima/bai-
xo para aumentar ou diminuir o valor das
rpm em incrementos de 200 rpm. “IND
Start” pode ser configurado para 6000 -
12800 rpm.
“IND Stop” - para escolher as rpm a que o
indicador para de piscar. Depois de sele-
cionar, rode o botão rotativo para cima/bai-
xo para aumentar ou diminuir o valor das
km/h
BC Setting
BC
2
km/h
QS Setting
Q S ONQS ON
km/h
Shift Indicator
IND Mode ONIND Start 8000 r/minIND Stop 10000 r/min
UBAPP0P0.book Page 19 Thursday, December 24, 2020 1:49 PM
Page 43 of 118
Funções dos controlos e instrumentos
4-20
4
rpm em incrementos de 200 rpm. “IND
Stop” pode ser configurado para 6200 -
13000 rpm.
“Maintenance”
Este módulo permite-lhe registar a distân-
cia percorrida entre mudanças de óleo do
motor (utilize a opção OIL) e duas outras
opções à sua escolha (utilize INTERVAL 1 e
INTERVAL 2).
Para repor um contador de percurso de
manutenção, selecione-o e mantenha o
botão rotativo premido.NOTANão é possível alterar os nomes das op-
ções de manutenção.
“Unit”
Este módulo permite-lhe alternar entre a
apresentação de unidades métricas e im-
periais.
Se usar quilómetros, a unidade do consu-
mo de combustível pode ser alternada en-
tre “km/L” ou “L/100km”. Se usar milhas, o
que está disponível é MPG.
As unidades de temperatura podem ser al-
ternadas entre Celsius e Fahrenheit. “Brightness”
Este módulo permite-lhe ajustar o nível ge-
ral de luminosidade dos ecrãs dos visores.
Selecione o nível de luminosidade deseja-
do rodando o botão rotativo e, em seguida,
prima o botão rotativo para fixar a configu-
ração e voltar ao ecrã do MENU superior.
“Clock”
Este módulo permite-lhe acertar o relógio.
OIL
INTERVAL 1INTERVAL 2 1000
km/h
km
1000
km
1000
km
Maintenance
km or mile
kmL/100km°C
km/L or L/100km
°C or °F
km/h
Unit
km/h
Brightness
1
km/h
Clock
0010
UBAPP0P0.book Page 20 Thursday, December 24, 2020 1:49 PM
Page 44 of 118
Funções dos controlos e instrumentos
4-21
4
Quando o módulo do relógio é seleciona-
do, as horas são realçadas.
Acerte a hora rodando o botão rotativo. Pri-
ma o interruptor para confirmar e realçar os
minutos.
Depois de confirmar os minutos, voltará
para o ecrã do MENU superior.
“SUS. Sensor Calibration”
Após quaisquer serviços efetuados na sus-
pensão traseira, é necessário efetuar uma
calibração do sensor utilizando este módu-
lo.
Selecione “Execute” (Executar) e dentro de
aprox. 10 segundos o resultado da calibra-
ção (sucesso/falha) será mostrado.
NOTAQuando efetuar a calibração do sensor, co-
loque o motociclo no descanso central e
não coloque pesos sobre o motociclo.“All Reset”
Este módulo repõe as predefinições ou
predefinições de fábrica de todos os itens
configuráveis (exceto o conta-quilómetros,
o relógio e a Calibração do Sensor SUS.).
Selecione YES para reiniciar todas as op-
ções. Após selecionar YES, todos os itens
serão reiniciados e o ecrã voltará automati-
camente ao ecrã do MENU superior.
PAU12823
Alavanca da embraiagem Para desengatar o sistema de transmissão
do motor, como ao mudar de velocidade,
puxe a alavanca da embraiagem na direção
do guiador. Liberte a alavanca para engatar
a embraiagem e transmitir potência para a
roda traseira.NOTAA alavanca deverá ser premida rapidamen-
te e libertada lentamente, para mudanças
de velocidade suaves. (Consulte a página
6-3.)
Result : . . . . .
Execute
km/h
S U S. S ensor Calib ration
NOYES
km/h
All Reset
1. Alavanca da embraiagem
1 1 1
UBAPP0P0.book Page 21 Thursday, December 24, 2020 1:49 PM
Page 45 of 118
Funções dos controlos e instrumentos
4-22
4
PAU83690
Pedal d e mu dança de veloci da-
d esO pedal de mudança de velocidades en-
contra-se no lado esquerdo do motociclo.
Para mudar a transmissão para uma veloci-
dade superior, desloque o pedal de mu-
dança de velocidades para cima. Para
mudar a transmissão para uma velocidade
inferior, desloque o pedal de mudança de
velocidades para baixo. (Consulte a página
6-3.)
A haste das mudanças está equipada com
um sensor de mudança de velocidade, que
faz parte do sistema de mudança rápida de
velocidade. O sensor de mudança de velo-
cidade lê o movimento para cima e para baixo, bem como a potência da força de
entrada quando o pedal de mudança de
velocidades é deslocado.
NOTAPara impedir mudanças de velocidade in-
desejadas, o QSS está programado para
ignorar sinais de entrada pouco claros. Por
conseguinte, certifique-se de que muda de
velocidade utilizando entradas rápidas e
com força suficiente.
PAU26827
Alavanca
do travãoA alavanca do travão situa-se no lado direi-
to do guiador. Para acionar o travão da
frente, puxe a alavanca em direção ao pu-
nho do acelerador.
A alavanca do travão está equipada com
um disco ajustador da posição da mesma.
Para ajustar a distância entre a alavanca do
travão e o punho do acelerador, afaste a
alavanca do travão do punho do acelerador
empurrando-a e rode o disco ajustador.
Certifique-se de que o número de afinação
no disco ajustador está alinhado com a
marca correspondente na alavanca do tra-
vão.
1. Pedal de mudança de velocidades
2. Sensor de mudança de velocidade
1 1
2 2
1. Alavanca do travão
2. Distância
3. Marca de concordância
4. Mostrador de ajuste
1 1
2
1
2
4
3
UBAPP0P0.book Page 22 Thursday, December 24, 2020 1:49 PM
Page 46 of 118
Funções dos controlos e instrumentos
4-23
4
PAU12944
Pe dal d o travãoO pedal do travão situa-se no lado direito
do motociclo. Para acionar o travão trasei-
ro, pressione o pedal do travão.
PAU91461
Sistema de controlo d e travagem
(BC)O sistema de controlo de travagem regula
a pressão do travão hidráulico para as ro-
das dianteiras e traseiras, de modo inde-
pendente, quando os travões são
acionados e o bloqueio das rodas é deteta-
do. Este sistema tem duas configurações,
que podem ser alteradas no MENU de con-
figurações. (Consulte a página 4-18.)
BC1 é o ABS padrão, que ajusta a pressão
de travagem com base nos dados de velo-
cidade do veículo e velocidade das rodas.
O BC1 foi concebido para ativar e maximi-
zar a travagem quando o veículo estiver di-
reito. O BC2 utiliza dados adicionais da
IMU para regular a potência de travagem
acionada ao efetuar uma curva para impe-
dir a derrapagem lateral de uma roda.
Relativamente ao ABS, utilize os travões tal
como utilizaria os travões convencionais.
Quando o sistema de controlo dos travões
é acionado, pode ser sentido um efeito pul-
sante na alavanca do travão ou no pedal do
travão à medida que a unidade hidráulica
aciona e reduz rapidamente a pressão de
travagem. Nesta situação, continue a apli-
car a alavanca do travão e o pedal do tra- vão para deixar o ABS desempenhar a sua
função — não “bombeie os travões” para
não reduzir a eficácia de travagem.
AVISO
PWA16051
Mesmo com ABS, mantenha sempre
uma
distância suficiente em relação ao
veículo da frente, em conformi dad e com
a veloci dad e de con dução.
O sistema ABS funciona melhor em
gran des distâncias de travagem.
Em certas superfícies, como em es-
tradas irregulares ou d e cascalho, a
d istância de travagem po derá ser
maior com o ABS do que sem este.A unidade hidráulica do ABS é controlada
pela ECU do ABS, que altera o sistema
para travagem convencional caso ocorra
uma avaria.
AVISO
PWA20891
O sistema d e controlo de travagem não
substitui a utilização de técnicas d e con-
d ução e d e travagem a dequa das. O sis-
tema de controlo d e travagem não
consegue evitar to das as per das de tra-
ção causa das por travagem excessiva
1. Pedal do travão
1 1 1
UBAPP0P0.book Page 23 Thursday, December 24, 2020 1:49 PM
Page 47 of 118
Funções dos controlos e instrumentos
4-24
4
devi do a excesso de veloci dad e ou d er-
rapagem lateral de uma ro da durante a
travagem em superfícies escorrega dias.NOTAO ABS efetua um teste de autodiagnóstico
quando o veículo é posto em funcionamen-
to e alcança uma velocidade de 5 km/h
(3 mi/h). Durante este teste, é possível ou-
vir-se estalidos provenientes da unidade
de controlo hidráulico e sentir-se uma vi-
bração na alavanca ou no pedal do travão,
mas isto é normal.PRECAUÇÃO
PCA20100
Tenha cui dad o para não d anificar o sen-
sor da ro da ou o rotor do sensor da ro da;
caso contrário po de resultar num incor-
reto desempenho do sistema d e ABS.
PAU13077
Tampa do depósito de combustí-
vel Abertura da tampa do d epósito d e com-
bustível
Abra a cobertura da trava da tampa do de-
pósito de combustível, introduza a chave e
rode-a 1/4 de volta no sentido dos pontei-
ros do relógio. A fechadura desbloquear-
se-á e a tampa do depósito de combustível
pode ser aberta.
1. Rotor do sensor da roda da frente
2. Sensor da roda da frente
1. Rotor do sensor da roda de trás
2. Sensor da roda de trás
1 1 1
2 21 1 12 2
1. Cobertura da fechadura da tampa do depó-
sito de combustível
2. Desbloquear.
1
2
UBAPP0P0.book Page 24 Thursday, December 24, 2020 1:49 PM
Page 48 of 118
Funções dos controlos e instrumentos
4-25
4

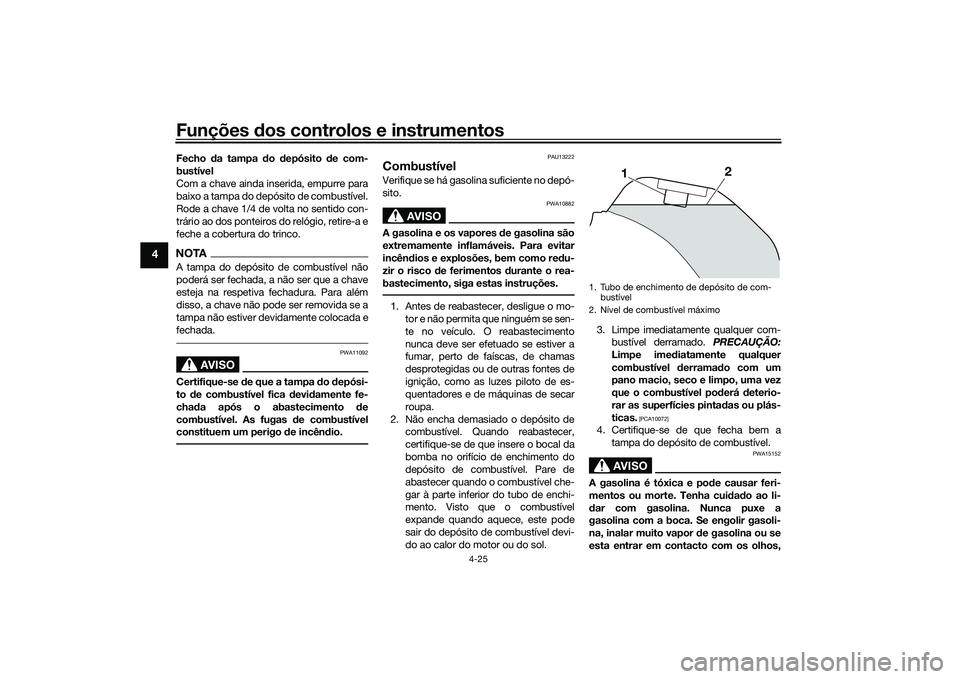

Fecho da tampa do depósito de com-
bustível
Com a chave ainda inserida, empurre para
baixo a tampa do depósito de combustível.
Rode a chave 1/4 de volta no sentido con-
trário ao dos ponteiros do relógio, retire-a e
feche a cobertura do trinco.NOTAA tampa do depósito de combustível não
poderá ser fechada, a não ser que a chave
esteja na respetiva fechadura. Para além
disso, a chave não pode ser removida se a
tampa não estiver devidamente colocada e
fechada.
AVISO
PWA11092
Certifique-se de que a tampa do depósi-
to de combustível fica devi damente fe-
chad a após o abastecimento d e
combustível. As fugas de combustível
constituem um perigo de incên dio.
PAU13222
CombustívelVerifique se há gasolina suficiente no depó-
sito.
AVISO
PWA10882
A gasolina e os vapores d e gasolina são
extremamente inflamáveis. Para evitar
incên dios e explosões, bem como red u-
zir o risco d e ferimentos d urante o rea-
bastecimento, siga estas instruções.1. Antes de reabastecer, desligue o mo- tor e não permita que ninguém se sen-
te no veículo. O reabastecimento
nunca deve ser efetuado se estiver a
fumar, perto de faíscas, de chamas
desprotegidas ou de outras fontes de
ignição, como as luzes piloto de es-
quentadores e de máquinas de secar
roupa.
2. Não encha demasiado o depósito de combustível. Quando reabastecer,
certifique-se de que insere o bocal da
bomba no orifício de enchimento do
depósito de combustível. Pare de
abastecer quando o combustível che-
gar à parte inferior do tubo de enchi-
mento. Visto que o combustível
expande quando aquece, este pode
sair do depósito de combustível devi-
do ao calor do motor ou do sol. 3. Limpe imediatamente qualquer com-
bustível derramado. PRECAUÇÃO:
Limpe ime diatamente qualquer
combustível derrama do com um
pano macio, seco e limpo, uma vez
que o combustível po derá deterio-
rar as superfícies pinta das ou plás-
ticas.
[PCA10072]
4. Certifique-se de que fecha bem a
tampa do depósito de combustível.
AVISO
PWA15152
A gasolina é tóxica e po de causar feri-
mentos ou morte. Tenha cui dad o ao li-
d ar com gasolina. Nunca puxe a
gasolina com a boca. Se engolir gasoli-
na, inalar muito vapor de gasolina ou se
esta entrar em contacto com os olhos,1. Tubo de enchimento de depósito de com- bustível
2. Nível de combustível máximo
1
2
UBAPP0P0.book Page 25 Thursday, December 24, 2020 1:49 PM
Page 49 of 118
Funções dos controlos e instrumentos
4-26
4

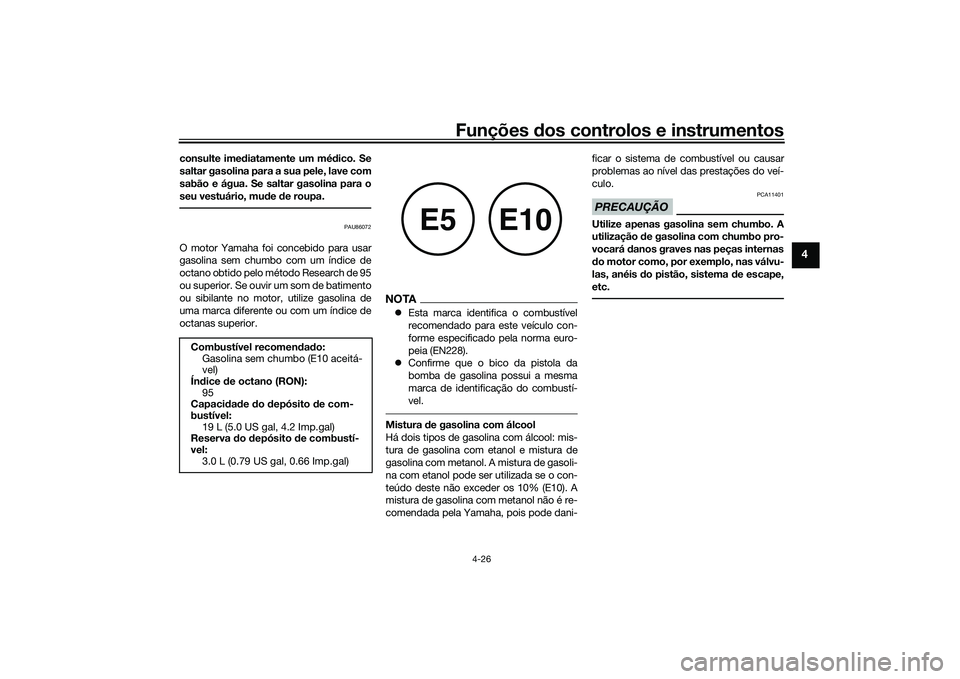

consulte ime diatamente um mé dico. Se
saltar gasolina para a sua pele, lave com
sabão e água. Se saltar gasolina para o
seu vestuário, mud e de roupa.
PAU86072
O motor Yamaha foi concebido para usar
gasolina sem chumbo com um índice de
octano obtido pelo método Research de 95
ou superior. Se ouvir um som de batimento
ou sibilante no motor, utilize gasolina de
uma marca diferente ou com um índice de
octanas superior.
NOTA Esta marca identifica o combustível
recomendado para este veículo con-
forme especificado pela norma euro-
peia (EN228).
Confirme que o bico da pistola da
bomba de gasolina possui a mesma
marca de identificação do combustí-
vel.Mistura de gasolina com álcool
Há dois tipos de gasolina com álcool: mis-
tura de gasolina com etanol e mistura de
gasolina com metanol. A mistura de gasoli-
na com etanol pode ser utilizada se o con-
teúdo deste não exceder os 10% (E10). A
mistura de gasolina com metanol não é re-
comendada pela Yamaha, pois pode dani- ficar o sistema de combustível ou causar
problemas ao nível das prestações do veí-
culo.
PRECAUÇÃO
PCA11401
Utilize apenas gasolina sem chumbo. A
utilização
de gasolina com chumbo pro-
vocará danos graves nas peças internas
d o motor como, por exemplo, nas válvu-
las, anéis do pistão, sistema de escape,
etc.
Combustível recomen dad o:
Gasolina sem chumbo (E10 aceitá-
vel)
Ín dice de octano (RON):
95
Capaci dad e do d epósito de com-
bustível: 19 L (5.0 US gal, 4.2 Imp.gal)
Reserva do depósito d e combustí-
vel: 3.0 L (0.79 US gal, 0.66 Imp.gal)
E5
E10
UBAPP0P0.book Page 26 Thursday, December 24, 2020 1:49 PM
Page 50 of 118
Funções dos controlos e instrumentos
4-27
4
PAU86160

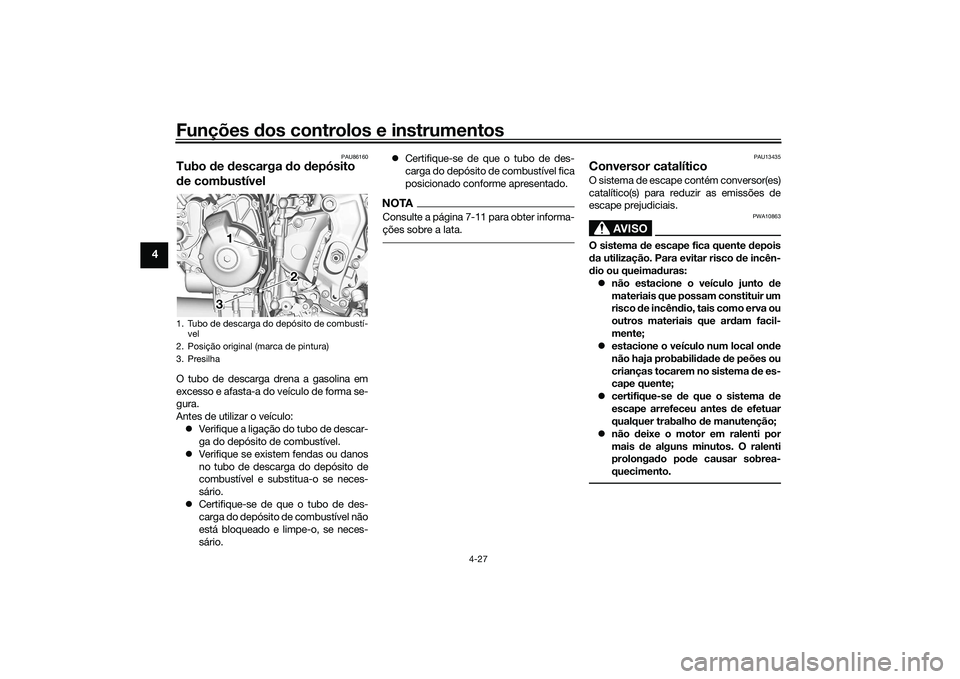

Tubo de descarga do depósito
d e combustívelO tubo de descarga drena a gasolina em
excesso e afasta-a do veículo de forma se-
gura.
Antes de utilizar o veículo:
Verifique a ligação do tubo de descar-
ga do depósito de combustível.
Verifique se existem fendas ou danos
no tubo de descarga do depósito de
combustível e substitua-o se neces-
sário.
Certifique-se de que o tubo de des-
carga do depósito de combustível não
está bloqueado e limpe-o, se neces-
sário.
Certifique-se de que o tubo de des-
carga do depósito de combustível fica
posicionado conforme apresentado.
NOTAConsulte a página 7-11 para obter informa-
ções sobre a lata.
PAU13435
Conversor catalíticoO sistema de escape contém conversor(es)
catalítico(s) para reduzir as emissões de
escape prejudiciais.
AVISO
PWA10863
O sistema de escape fica quente d epois
d a utilização. Para evitar risco de incên-
d io ou queima duras:
não estacione o veículo junto de
materiais que possam constituir um
risco de incên dio, tais como erva ou
outros materiais que ar dam facil-
mente;
estacione o veículo num local on de
não haja probabili dad e de peões ou
crianças tocarem no sistema de es-
cape quente;
certifique-se de que o sistema d e
escape arrefeceu antes d e efetuar
qualquer trabalho de manutenção;
não deixe o motor em ralenti por
mais de alguns minutos. O ralenti
prolonga do pod e causar sobrea-
quecimento.
1. Tubo de descarga do depósito de combustí- vel
2. Posição original (marca de pintura)
3. Presilha
1 1 1
3 3 2 2
UBAPP0P0.book Page 27 Thursday, December 24, 2020 1:49 PM
