CONSIGNES DE SÉCURITÉ
1-4
1
ché secondaire. Yamaha ne peut dès lors ni
approuver ni recommander l’utilisation
d’accessoires vendus par des tiers ou les
modifications autres que celles recomman-
dées spécialement par Yamaha, même si
ces pièces sont vendues ou montées par
un concessionnaire Yamaha.
Pièces de rechange, accessoires et mo-
d ifications issus du marché secon daire
Bien que des produits du marché secon-
daire puissent sembler être de concept et
de qualité identiques aux accessoires
Yamaha, il faut être conscient que certains de ces accessoires ou certaines de ces
modifications ne sont pas appropriés en
raison du danger potentiel qu’ils représen-
tent pour soi-même et pour autrui. La mise
en place de produits issus du marché se-
condaire ou l’exécution d’une autre modifi-
cation du véhicule venant altérer le concept
ou les caractéristiques du véhicule peut
soumettre les occupants du véhicule ou
des tiers à des risques accrus de blessures
ou de mort. Le propriétaire est responsable
des dommages découlant d’une modifica-
tion du véhicule.
Respecter les conseils suivants lors du
montage d’accessoires, ainsi que ceux
donnés à la section “Charge”. 
Ne jamais monter d’accessoires ou
transporter de chargement qui pour-
raient nuire au bon fonctionnement du
véhicule. Examiner soigneusement les
accessoires avant de les monter pour
s’assurer qu’ils ne réduisent en rien la
garde au sol, l’angle d’inclinaison
dans les virages, le débattement limite
de la suspension, la course de la di-
rection ou le fonctionnement des
commandes. Vérifier aussi qu’ils ne
cachent pas les feux et catadioptres.
• Les accessoires montés sur le gui- don ou autour de la fourche peu-
vent créer des déséquilibres dus à
une mauvaise distribution du poids
ou à des changements d’ordre aé-
rodynamique. Si des accessoires
sont montés sur le guidon ou
autour de la fourche, ils doivent être
aussi légers et compacts que pos-
sible.
• Des accessoires volumineux
risquent de gravement réduire la
stabilité du véhicule en raison d’ef-
fets aérodynamiques. Le vent peut
avoir tendance à soulever le véhi-
cule et les coups de vent latéraux
peuvent le rendre instable. De tels
accessoires peuvent également rendre le véhicule instable lors du
croisement ou du dépassement de
camions.
• Certains accessoires peuvent for- cer le pilote à modifier sa position
de conduite. Une position de
conduite incorrecte réduit la liberté
de mouvement du pilote et peut li-
miter son contrôle du véhicule. De
tels accessoires sont donc décon-
seillés.
 La prudence est de rigueur lors de
l’installation de tout accessoire élec-
trique supplémentaire. Si les acces-
soires excèdent la capacité de l’instal-
lation électrique du véhicule, une
défaillance pourrait se produire, ce qui
risque de provoquer des problèmes
d’éclairage ou une perte de puissance
du moteur.
Pneus et jantes issus d u marché secon-
d aire
Les pneus et les jantes livrés avec le véhi-
cule sont conçus pour les capacités de
performance de sorte à offrir la meilleure
combinaison de maniabilité, de freinage et
de confort. D’autres pneus, jantes, tailles et
combinaisons peuvent ne pas être adé-
U2CMF0F0.book Page 4 Wednesday, May 7, 2014 4:38 PM

CONSIGNES DE SÉCURITÉ
1-5
1
quats. Se reporter à la page 6-18 pour les
caractéristiques des pneus et pour plus
d’informations sur leur remplacement.
Transport du véhicule
Bien veiller à suivre les instructions sui-
vantes avant de transporter le véhicule
dans un autre véhicule.  Retirer tous les éléments lâches du
véhicule.
 Dans la remorque ou la caisse de
chargement, diriger les roues avant
droit devant et les caler dans un rail
avec une corne d’arrimage.
 Arrimer le véhicule à l’aide de sangles
d’arrimage ou de sangles adéquates
fixées à des éléments solides du véhi-
cule, tels que le cadre ou la bride su-
périeure de fourche (et non, par exem-
ple, le guidon, qui comporte des
éléments en caoutchouc, ou les cli-
gnotants, ou toute pièce pouvant se
briser). Choisir judicieusement l’em-
placement des sangles de sorte
qu’elles ne frottent pas contre des
surfaces peintes lors du transport.
 Les sangles doivent, dans la mesure
du possible, quelque peu compresser
la suspension afin de limiter le rebond
lors du transport.
FAU60590
Conseils supplémentaires rela-
tifs à la sécurité routièreS’assurer de signaler clairement son
intention d’effectuer un virage.
 Le freinage peut être extrêmement dif-
ficile sur route mouillée. Éviter les frei-
nages brusques qui risquent de faire
déraper le véhicule. Pour ralentir sur
une surface mouillée, actionner les
freins lentement.
 Ralentir à l’approche d’un croisement
ou d’un virage. Le virage effectué, ac-
célérer lentement.
 Doubler les voitures en stationnement
avec prudence. Un automobiliste inat-
tentif pourrait brusquement ouvrir une
portière.
 Les rails de chemin de fer ou de tram-
way, les plaques de fer des chantiers
et les plaques d’égout deviennent ex-
trêmement glissants lorsqu’ils sont
mouillés. Ralentir et les franchir pru-
demment. Maintenir le véhicule bien
droit, car il pourrait glisser et se ren-
verser.
 Le nettoyage du véhicule risque de
mouiller les plaquettes ou les garni-
tures de frein. Après avoir lavé le véhi-
cule, toujours contrôler les freins
avant de prendre la route. 
Toujours porter un casque, des gants,
un pantalon (serré aux chevilles afin
qu’il ne flotte pas) ainsi qu’une veste
de couleur vive.
 Ne pas charger trop de bagages sur le
véhicule. Un véhicule surchargé est
instable. Utiliser un lien solide pour
fixer les bagages sur le porte-bagages
(le cas échéant). Des bagages mal at-
tachés réduisent la stabilité du véhi-
cule et constituent une source de dis-
traction dangereuse. (Voir page 1-3.)
U2CMF0F0.book Page 5 Wednesday, May 7, 2014 4:38 PM

DESCRIPTION
2-1
2
FAU10411

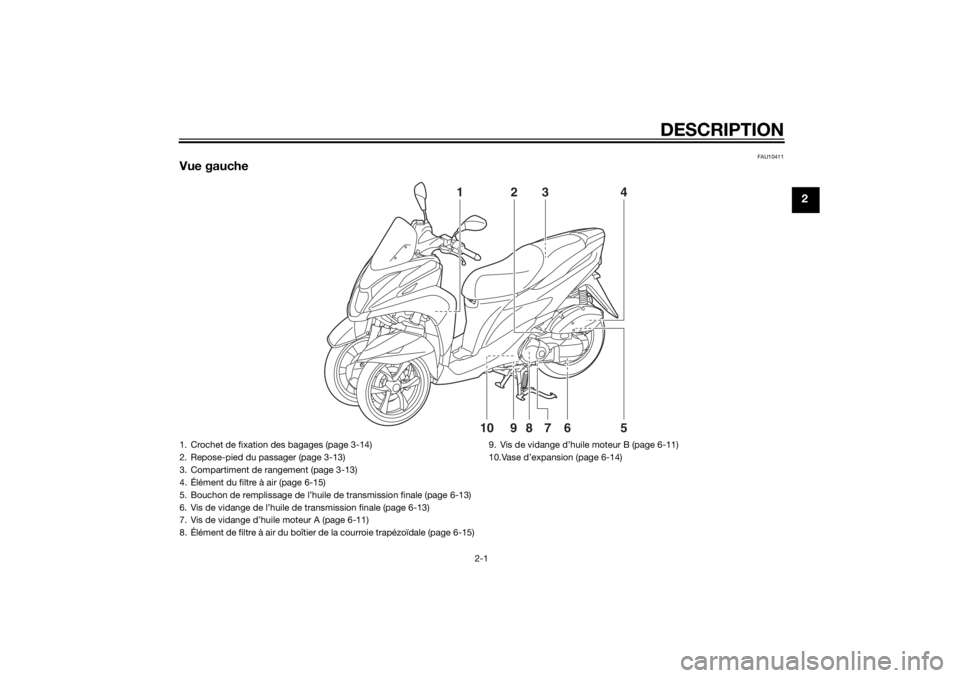

Vue gauche
1
23 45
678910
1. Crochet de fixation des bagages (page 3-14)
2. Repose-pied du passager (page 3-13)
3. Compartiment de rangement (page 3-13)
4. Élément du filtre à air (page 6-15)
5. Bouchon de remplissage de l’huile de transmission finale (page 6-13)
6. Vis de vidange de l’huile de transmission finale (page 6-13)
7. Vis de vidange d’huile moteur A (page 6-11)
8. Élément de filtre à air du boîtier de la courroie trapézoïdale (page 6-15) 9. Vis de vidange d’huile moteur B (page 6-11)
10.Vase d’expansion (page 6-14)
U2CMF0F0.book Page 1 Wednesday, May 7, 2014 4:38 PM

DESCRIPTION
2-2
2
FAU10421

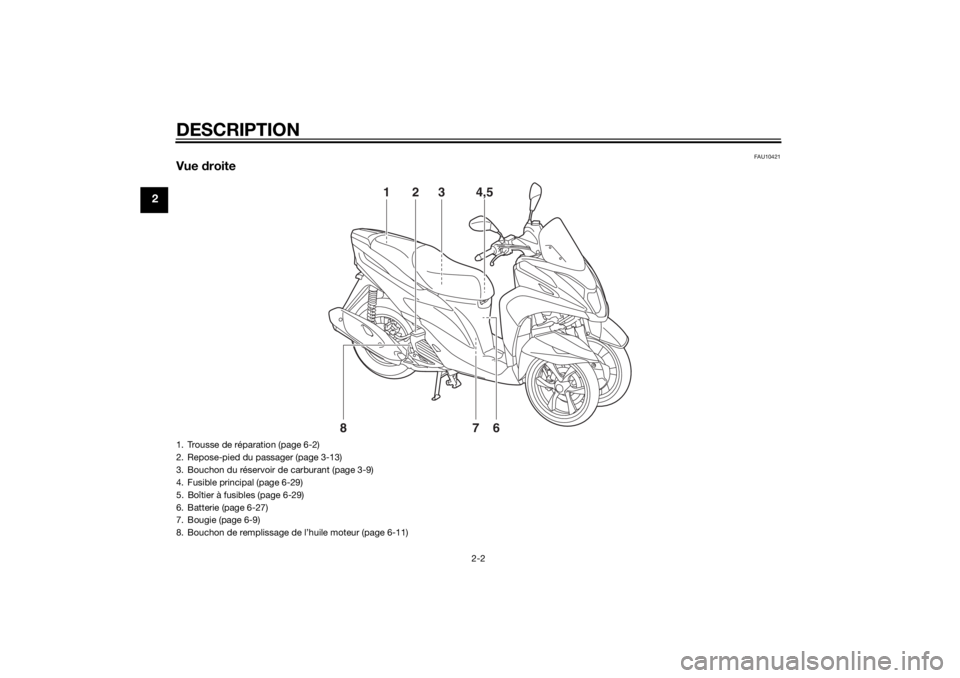

Vue droite
1
3
4,5
6
2
8
7
1. Trousse de réparation (page 6-2)
2. Repose-pied du passager (page 3-13)
3. Bouchon du réservoir de carburant (page 3-9)
4. Fusible principal (page 6-29)
5. Boîtier à fusibles (page 6-29)
6. Batterie (page 6-27)
7. Bougie (page 6-9)
8. Bouchon de remplissage de l’huile moteur (page 6-11)U2CMF0F0.book Page 2 Wednesday, May 7, 2014 4:38 PM

DESCRIPTION
2-3
2
FAU10431
Commandes et instruments
2
1
9 87
3
26 5
4
ZAU0E0631. Levier de frein arrière (page 3-9)
2. Combiné de contacteurs gauche (page 3-8)
3. Réservoir du liquide de frein arrière (page 6-22)
4. Bloc de compteurs multifonctions (page 3-4)
5. Réservoir du liquide de frein avant (page 6-22)
6. Bouton du démarreur (page 3-8)
7. Levier de frein avant (page 3-8)
8. Poignée des gaz (page 6-18) 9. Contacteur à clé/antivol (page 3-1)
U2CMF0F0.book Page 3 Wednesday, May 7, 2014 4:38 PM

COMMANDES ET INSTRUMENTS
3-1
3
FAUN0263

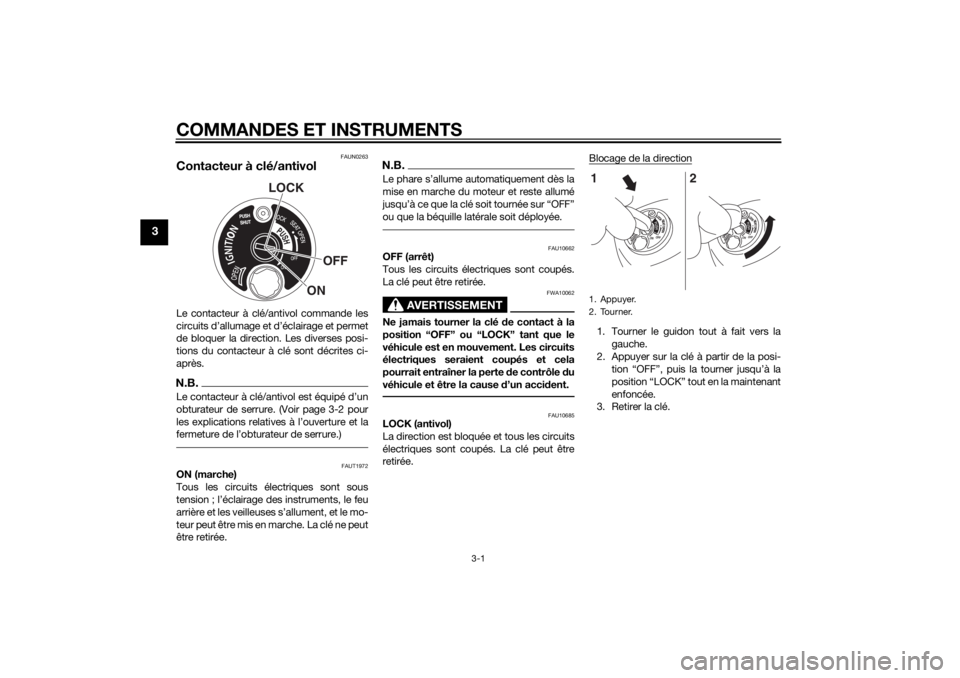

Contacteur à clé/antivolLe contacteur à clé/antivol commande les
circuits d’allumage et d’éclairage et permet
de bloquer la direction. Les diverses posi-
tions du contacteur à clé sont décrites ci-
après.N.B.Le contacteur à clé/antivol est équipé d’un
obturateur de serrure. (Voir page 3-2 pour
les explications relatives à l’ouverture et la
fermeture de l’obturateur de serrure.)
FAUT1972
ON (marche)
Tous les circuits électriques sont sous
tension ; l’éclairage des instruments, le feu
arrière et les veilleuses s’allument, et le mo-
teur peut être mis en marche. La clé ne peut
être retirée.
N.B.Le phare s’allume automatiquement dès la
mise en marche du moteur et reste allumé
jusqu’à ce que la clé soit tournée sur “OFF”
ou que la béquille latérale soit déployée.
FAU10662
OFF (arrêt)
Tous les circuits électriques sont coupés.
La clé peut être retirée.
AVERTISSEMENT
FWA10062
Ne jamais tourner la clé de contact à la
position “OFF” ou “LOCK” tant que le
véhicule est en mouvement. Les circuits
électriques seraient coupés et cela
pourrait entraîner la perte d e contrôle du
véhicule et être la cause d’un acci dent.
FAU10685
LOCK (antivol)
La direction est bloquée et tous les circuits
électriques sont coupés. La clé peut être
retirée. Blocage de la direction
1. Tourner le guidon tout à fait vers la
gauche.
2. Appuyer sur la clé à partir de la posi- tion “OFF”, puis la tourner jusqu’à la
position “LOCK” tout en la maintenant
enfoncée.
3. Retirer la clé.
LOCK
OFF
ON
1. Appuyer.
2. Tourner.
ON OFF
ONOFF
12
U2CMF0F0.book Page 1 Wednesday, May 7, 2014 4:38 PM

COMMANDES ET INSTRUMENTS
3-2
3

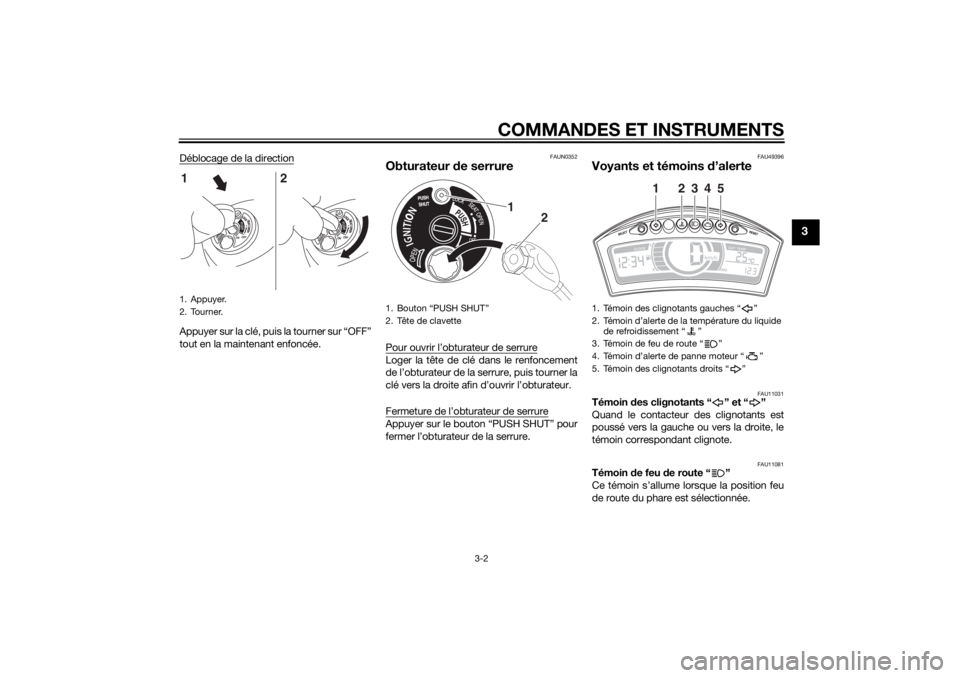

Déblocage de la directionAppuyer sur la clé, puis la tourner sur “OFF”
tout en la maintenant enfoncée.
FAUN0352
Obturateur de serrurePour ouvrir l’obturateur de serrureLoger la tête de clé dans le renfoncement
de l’obturateur de la serrure, puis tourner la
clé vers la droite afin d’ouvrir l’obturateur.
Fermeture de l’obturateur de serrureAppuyer sur le bouton “PUSH SHUT” pour
fermer l’obturateur de la serrure.
FAU49396
Voyants et témoins d’alerte
FAU11031
Témoin des clignotants “ ” et “ ”
Quand le contacteur des clignotants est
poussé vers la gauche ou vers la droite, le
témoin correspondant clignote.
FAU11081
Témoin de feu d e route “ ”
Ce témoin s’allume lorsque la position feu
de route du phare est sélectionnée.
1. Appuyer.
2. Tourner.
ON O
FF
ON OFF
12
1. Bouton “PUSH SHUT”
2. Tête de clavette
1
2
1. Témoin des clignotants gauches “ ”
2. Témoin d’alerte de la température du liquide
de refroidissement “ ”
3. Témoin de feu de route “ ”
4. Témoin d’alerte de panne moteur “ ”
5. Témoin des clignotants droits “ ”
1
2
3
4
5
U2CMF0F0.book Page 2 Wednesday, May 7, 2014 4:38 PM

COMMANDES ET INSTRUMENTS
3-3
3
FAU11447
Témoin d’alerte de la température d u li-
qui de de refroi dissement “ ”
Ce témoin d’alerte s’allume en cas de sur-
chauffe du moteur. Dans ce cas, couper
immédiatement le moteur et le laisser re-
froidir.
Contrôler le bon fonctionnement du circuit
électrique du témoin d’alerte en tournant la
clé sur “ON”. Le témoin d’alerte devrait
s’allumer pendant quelques secondes,
puis s’éteindre.
Si le témoin d’alerte ne s’allume pas lors-
que la clé de contact est tournée sur “ON”
ou s’il ne s’éteint pas par la suite, il convient
de faire contrôler le circuit électrique par un
concessionnaire Yamaha.ATTENTION
FCA10022
Ne pas faire tourner le moteur lorsque
celui-ci surchauffe.N.B. Pour les véhicules équipés d’un ou
plusieurs ventilateurs : le ou les venti-
lateurs se mettent en marche et se
coupent automatiquement en fonc-
tion de la température du liquide de
refroidissement dans le radiateur. 
En cas de surchauffe du moteur, sui-
vre les instructions à la page 6-34.
FAU11506
Témoin d’alerte de panne moteur “ ”
Ce témoin d’alerte s’allume ou clignote
lorsqu’un problème est détecté dans le cir-
cuit électrique contrôlant le moteur. Dans
ce cas, il convient de faire vérifier le sys-
tème embarqué de diagnostic de pannes
par un concessionnaire Yamaha. (Les ex-
plications au sujet du système embarqué
de diagnostic de pannes se trouvent à la
page 3-3.)
Contrôler le bon fonctionnement du circuit
électrique du témoin d’alerte en tournant la
clé sur “ON”. Le témoin d’alerte devrait
s’allumer pendant quelques secondes,
puis s’éteindre.
Si le témoin d’alerte ne s’allume pas lors-
que la clé de contact est tournée sur “ON”
ou s’il ne s’éteint pas par la suite, il convient
de faire contrôler le circuit électrique par un
concessionnaire Yamaha.
FAU12095
Système embarqué de diagnos-
tic de pannesCe modèle est équipé d’un système em-
barqué de diagnostic de pannes surveillant
divers circuits électriques.
Lorsqu’un problème est détecté dans un
de ces circuits, le témoin d’alerte de panne
du moteur s’allume ou clignote. Le cas
échéant, faire contrôler le véhicule par un
concessionnaire Yamaha.ATTENTION
FCA11171
Le cas échéant, consulter un conces-
sionnaire Yamaha le plus rapi dement
possible afin d’éviter tout risque d’en-
d ommagement du moteur.
U2CMF0F0.book Page 3 Wednesday, May 7, 2014 4:38 PM

COMMANDES ET INSTRUMENTS
3-4
3
FAUU1730
Bloc de compteurs multifonc-
tions
AVERTISSEMENT
FWA12423
Veiller à effectuer tout réglage du bloc
d e compteurs multifonctions lorsque le
véhicule est à l’arrêt. Un réglage effec- tué pen
dant la con duite risque de dis-
traire et augmente ainsi les risques d’ac-
ci dents.
Le bloc de compteurs multifonctions est
composé des éléments suivants :
 un compteur de vitesse
 un afficheur du niveau de carburant
 une montre
 un afficheur de la température atmos-
phérique
 un compteur kilométrique
 deux totalisateurs journaliers
 un totalisateur de la réserve
 un compteur de changement d’huile
 un compteur de remplacement de la
courroie trapézoïdale
 un indicateur de changement d’huile
 un indicateur de remplacement de la
courroie trapézoïdaleN.B.Veiller à tourner la clé à la position
“ON” avant d’utiliser les boutons de
sélection “SELECT” et de remise à
zéro “RESET”.
 R.-U. uniquement : Pour afficher la va-
leur aux compteurs (vitesse et kilomé-
trique/totalisateur) en milles plutôt
qu’en kilomètres, il convient d’ap- puyer sur le bouton de sélection “SE-
LECT” pendant au moins une se-
conde.
 Si le témoin d’alerte de la température
du liquide de refroidissement et le té-
moin d’alerte de panne du moteur res-
tent allumés en mode d’affichage ini-
tial, faire charger la batterie par un
concessionnaire Yamaha.
Compteur de vitesse
Le compteur de vitesse affiche la vitesse de
conduite du véhicule.

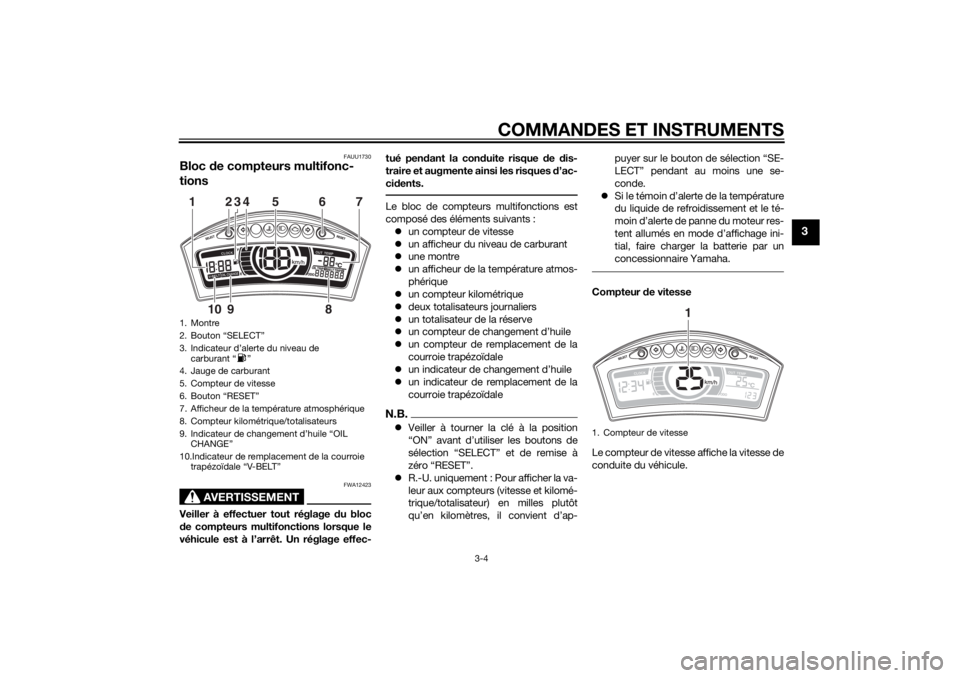

1. Montre
2. Bouton “SELECT”
3. Indicateur d’alerte du niveau de carburant “ ”
4. Jauge de carburant
5. Compteur de vitesse
6. Bouton “RESET”
7. Afficheur de la température atmosphérique
8. Compteur kilométrique/totalisateurs
9. Indicateur de changement d’huile “OIL CHANGE”
10.Indicateur de remplacement de la courroie trapézoïdale “V-BELT”1
234
7
5
68
9
10
1. Compteur de vitesse
1
U2CMF0F0.book Page 4 Wednesday, May 7, 2014 4:38 PM

COMMANDES ET INSTRUMENTS
3-5
3
Afficheur du niveau d e carburant
L’afficheur du niveau de carburant indique
la quantité de carburant qui se trouve dans
le réservoir de carburant. Les segments de
l’afficheur du niveau de carburant
s’éteignent dans la direction de “E” (vide)
au fur et à mesure que le niveau diminue.
Lorsque le segment inférieur de l’afficheur
du niveau de carburant et de l’indicateur
d’alerte du niveau de carburant “ ” com-
mence à clignoter, refaire le plein dès que
possible. Lorsque la clé est tournée à la po-
sition “ON”, tous les segments de l’affi-
cheur du niveau de carburant s’affichent
pendant quelques secondes, puis le niveau
réel s’affiche sur l’afficheur du niveau de
carburant.
N.B.L’afficheur du niveau de carburant est
équipé d’un système embarqué de dia-
gnostic de pannes. Si un problème est dé-
tecté dans un circuit électrique, tous les
segments de l’afficheur et le témoin d’alerte
de niveau de carburant se mettent à cligno-
ter. Dans ce cas, il convient de faire vérifier
le circuit électrique par un concessionnaire
Yamaha.Montre
Réglage de la montre :1. Appuyer simultanément sur le bouton de sélection “SELECT” et le bouton
de remise à zéro “RESET” pendant au
moins deux secondes. 2. Une fois que l’affichage des heures
clignote, régler les heures en ap-
puyant sur le bouton de remise à zéro
“RESET”.
3. Appuyer sur le bouton de sélection
“SELECT”. L’affichage des minutes se
met à clignoter.
4. Appuyez sur le bouton “RESET” pour
définir les minutes.
5. Appuyer sur le bouton de sélection “SELECT”, puis le relâcher pour que la
montre se mette en marche.
Afficheur de température atmosphé-
rique “OUT TEMP”

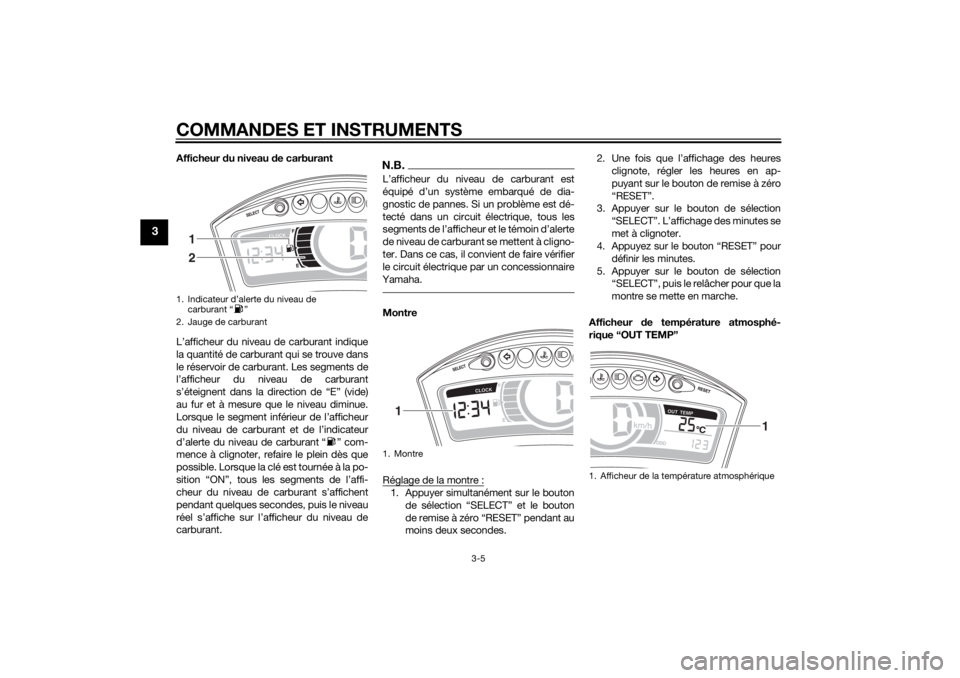

1. Indicateur d’alerte du niveau de carburant “ ”
2. Jauge de carburant
12
1. Montre
1
1. Afficheur de la température atmosphérique
1
U2CMF0F0.book Page 5 Wednesday, May 7, 2014 4:38 PM
