ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-14
6
FAU20071
Liquide de refroi dissementIl faut contrôler le niveau du liquide de re-
froidissement avant chaque départ. Il con-
vient également de changer le liquide de re-
froidissement aux fréquences spécifiées
dans le tableau des entretiens et grais-
sages périodiques.
FAU40155
Contrôle du niveau
1. Dresser le véhicule sur sa béquille centrale.N.B.Le niveau du liquide de refroidisse-
ment doit être vérifié le moteur froid,
car il varie en fonction de la tempéra-
ture du moteur.
 S’assurer que le véhicule est bien à la
verticale avant de contrôler le niveau
du liquide de refroidissement. Une lé-
gère inclinaison peut entraîner des er-
reurs de lecture.2. Contrôler le niveau du liquide de re-
froidissement dans le vase d’expan-
sion.
N.B.Le niveau du liquide de refroidissement doit
se situer entre les repères de niveau mini-
mum et maximum.3. Si le niveau du liquide de refroidisse-ment est inférieur ou égal au repère de
niveau minimum, retirer le bouchon du
vase d’expansion.
4. Ajouter du liquide de refroidissement ou de l’eau distillée jusqu’au repère de
niveau maximum, puis remettre le
bouchon du vase d’expansion en
place. AVERTISSEMENT ! Retirer
uniquement le bouchon du vase
d ’expansion. Ne jamais essayer de retirer le bouchon
du ra diateur tant
que le moteur est chau d.
[FWA15162]
ATTENTION : Si l’on ne peut se pro-
curer du liqui de de refroi dissement,
utiliser de l’eau distillée ou d e l’eau
d u robinet douce. Ne pas utiliser
d ’eau dure ou salée, car cela en-
d ommagerait le moteur. Si l’on a
utilisé de l’eau au lieu d e liquide de
refroi dissement, il faut la remplacer
par du liqui de de refroi dissement
d ès que possible afin de protéger le
circuit de refroi dissement du gel et
d e la corrosion. Si on a ajouté de
l’eau au liqui de de refroi dissement,
il convient de faire rétablir le plus
rapi dement possible le taux d’anti-
gel par un concessionnaire
Yamaha, afin de ren dre toutes ses
propriétés au liqui de de refroi disse-
ment.
[FCA10473]

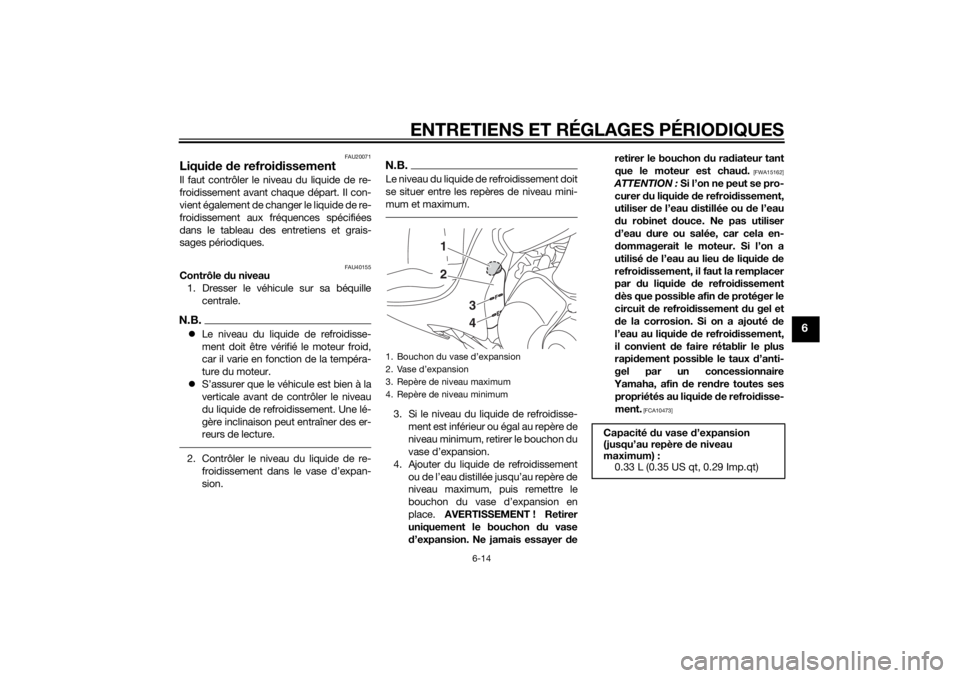

1. Bouchon du vase d’expansion
2. Vase d’expansion
3. Repère de niveau maximum
4. Repère de niveau minimum
12
34
Capacité du vase d ’expansion
(jusqu’au repère de niveau
maximum) : 0.33 L (0.35 US qt, 0.29 Imp.qt)
U2CMF0F0.book Page 14 Wednesday, May 7, 2014 4:38 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-15
6
FAU33032
Changement du liqui de de refroi disse-
ment
Il convient de changer le liquide de refroi-
dissement aux fréquences spécifiées dans
le tableau des entretiens et graissages pé-
riodiques. Confier le changement du liquide
de refroidissement à un concessionnaire
Yamaha. AVERTISSEMENT ! Ne jamais
essayer de retirer le bouchon du ra dia-
teur tant que le moteur est chau d.
[FWA10382] FAU60991
Élément
de filtre à air et de filtre
à air d u boîtier de la courroie tra-
pézoï daleIl convient de remplacer l’élément du filtre à
air et de nettoyer l’élément du boîtier de la
courroie trapézoïdale aux fréquences spé-
cifiées dans le tableau des entretiens et
graissages périodiques. Effectuer l’entre-
tien des éléments de filtre plus fréquem-
ment lorsque le véhicule est utilisé dans
des régions très poussiéreuses ou hu-
mides. Il faut contrôler fréquemment le tube
de vidange du boîtier de filtre à air et celui
du filtre à air du boîtier de la courroie trapé-
zoïdale et les nettoyer quand nécessaire.
Remplacement de l’élément du filtre à
air
1. Dresser le véhicule sur sa béquille centrale.
2. Retirer le couvercle du boîtier de filtre
à air après avoir retiré ses vis. 3. Extraire l’élément du filtre à air.
4. Loger un élément neuf dans le boîtier
de filtre à air. ATTENTION : S’assurer
que l’élément du filtre à air est cor-
rectement logé dans le boîtier de
filtre à air. Ne jamais mettre le mo-
teur en marche avant d’avoir re-

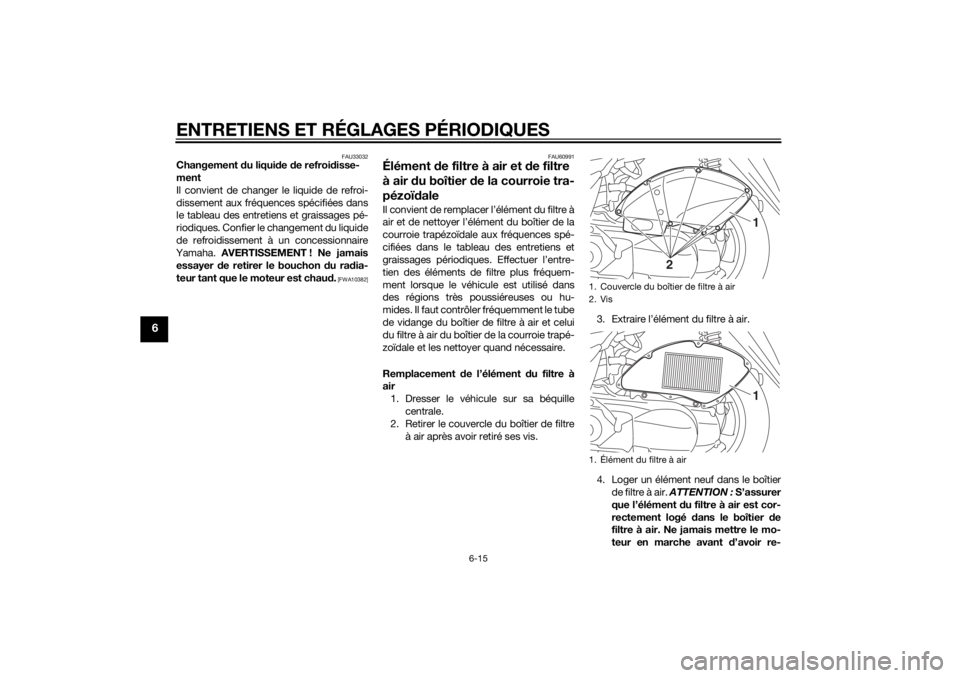

1. Couvercle du boîtier de filtre à air
2. Vis

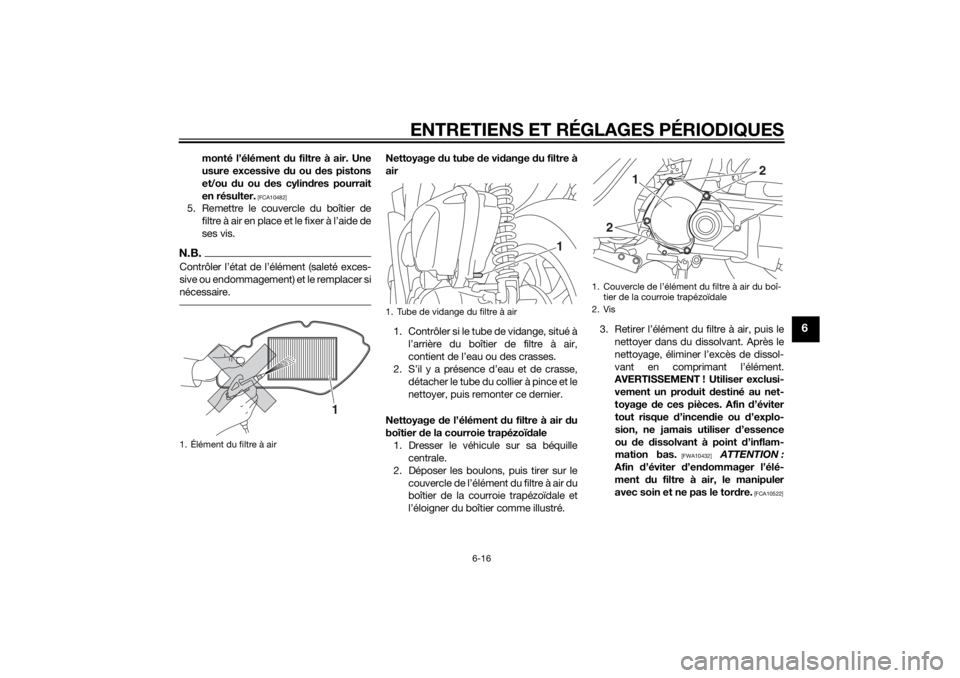

1. Élément du filtre à air
1
21
U2CMF0F0.book Page 15 Wednesday, May 7, 2014 4:38 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-16
6
monté l’élément du filtre à air. Une
usure excessive d u ou des pistons
et/ou du ou des cylin dres pourrait
en résulter.
[FCA10482]
5. Remettre le couvercle du boîtier de filtre à air en place et le fixer à l’aide de
ses vis.N.B.Contrôler l’état de l’élément (saleté exces-
sive ou endommagement) et le remplacer si
nécessaire.
Nettoyage du tube de vi dange du filtre à
air
1. Contrôler si le tube de vidange, situé à l’arrière du boîtier de filtre à air,
contient de l’eau ou des crasses.
2. S’il y a présence d’eau et de crasse,
détacher le tube du collier à pince et le
nettoyer, puis remonter ce dernier.
Nettoyage de l’élément d u filtre à air du
boîtier de la courroie trapézoï dale
1. Dresser le véhicule sur sa béquille centrale.
2. Déposer les boulons, puis tirer sur le couvercle de l’élément du filtre à air du
boîtier de la courroie trapézoïdale et
l’éloigner du boîtier comme illustré. 3. Retirer l’élément du filtre à air, puis le
nettoyer dans du dissolvant. Après le
nettoyage, éliminer l’excès de dissol-
vant en comprimant l’élément.
AVERTISSEMENT ! Utiliser exclusi-
vement un pro duit destiné au net-
toyage de ces pièces. Afin d’éviter
tout risque d ’incendie ou d ’explo-
sion, ne jamais utiliser d ’essence
ou de dissolvant à point d’inflam-
mation bas.
[FWA10432]
ATTENTION :
Afin d’éviter d’en dommager l’élé-
ment du filtre à air, le manipuler
avec soin et ne pas le tor dre.
[FCA10522]
1. Élément du filtre à air
1
1. Tube de vidange du filtre à air
1

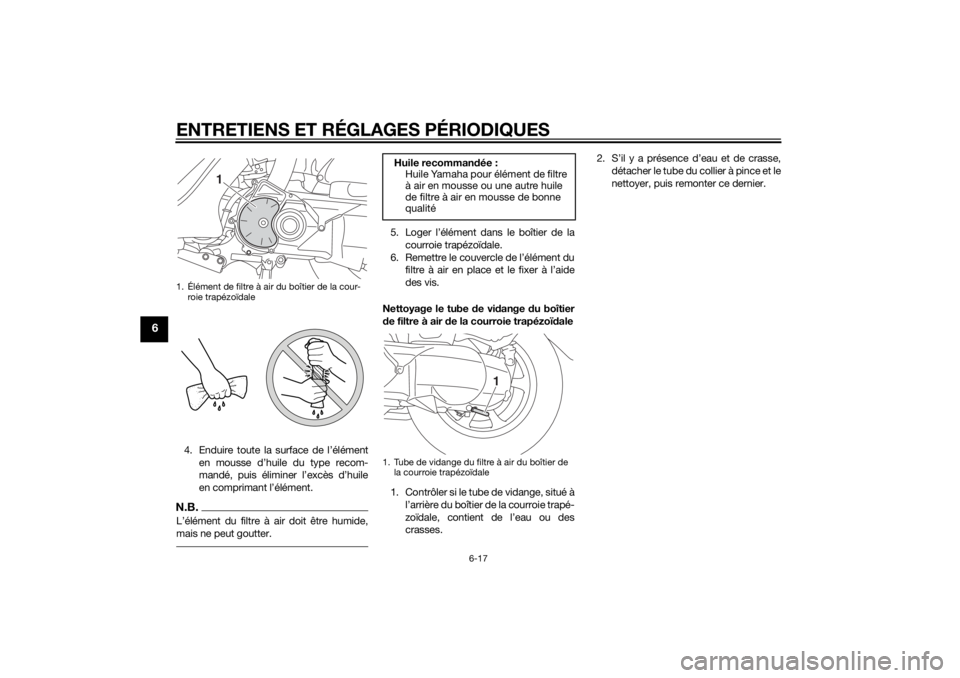

1. Couvercle de l’élément du filtre à air du boî-
tier de la courroie trapézoïdale
2. Vis
1
2
2
U2CMF0F0.book Page 16 Wednesday, May 7, 2014 4:38 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-17
6
4. Enduire toute la surface de l’élémenten mousse d’huile du type recom-
mandé, puis éliminer l’excès d’huile
en comprimant l’élément.N.B.L’élément du filtre à air doit être humide,
mais ne peut goutter.
5. Loger l’élément dans le boîtier de lacourroie trapézoïdale.
6. Remettre le couvercle de l’élément du filtre à air en place et le fixer à l’aide
des vis.
Nettoyage le tube de vi dange du boîtier
d e filtre à air de la courroie trapézoï dale
1. Contrôler si le tube de vidange, situé à l’arrière du boîtier de la courroie trapé-
zoïdale, contient de l’eau ou des
crasses. 2. S’il y a présence d’eau et de crasse,
détacher le tube du collier à pince et le
nettoyer, puis remonter ce dernier.
1. Élément de filtre à air du boîtier de la cour-roie trapézoïdale
1
Huile recomman dée :
Huile Yamaha pour élément de filtre
à air en mousse ou une autre huile
de filtre à air en mousse de bonne
qualité1. Tube de vidange du filtre à air du boîtier de
la courroie trapézoïdale
1
U2CMF0F0.book Page 17 Wednesday, May 7, 2014 4:38 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-18
6
FAU21385
Contrôle de la gar de de la poi-
gnée des gazLa garde de la poignée des gaz doit être de
3.0–7.0 mm (0.12–0.28 in) au bord intérieur
de la poignée des gaz. Contrôler régulière-
ment la garde de la poignée des gaz et, si
nécessaire, la faire régler par un conces-
sionnaire Yamaha.
FAU21402
Jeu des soupapesÀ la longue, le jeu aux soupapes se modifie,
ce qui provoque un mauvais mélange car-
burant-air ou produit un bruit anormal. Pour
éviter ce problème, il faut faire régler le jeu
aux soupapes par un concessionnaire
Yamaha aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques.
FAU62200
PneusLes pneus sont le seul contact entre le vé-
hicule et la route. Quelles que soient les
conditions de conduite, la sécurité repose
sur une très petite zone de contact avec la
route. Par conséquent, il est essentiel de
garder en permanence les pneus en bon
état et de les remplacer au moment oppor-
tun par les pneus spécifiés.
Pression d e gonflage
Il faut contrôler et, le cas échéant, régler la
pression de gonflage des pneus avant cha-
que utilisation du véhicule.
AVERTISSEMENT
FWA10504
La cond uite d’un véhicule d ont les pneus
ne sont pas gonflés à la pression cor-
recte peut être la cause de blessures
graves, voire d e mort, en provoquant
une perte d e contrôle.
 Contrôler et régler la pression de
gonflage des pneus lorsque ceux-ci
sont à la température ambiante.
 Adapter la pression d e gonflage
d es pneus à la vitesse de con duite
et au poi ds total d u pilote, d u pas-
sager, des bagages et des acces-
soires approuvés pour ce mo dèle.

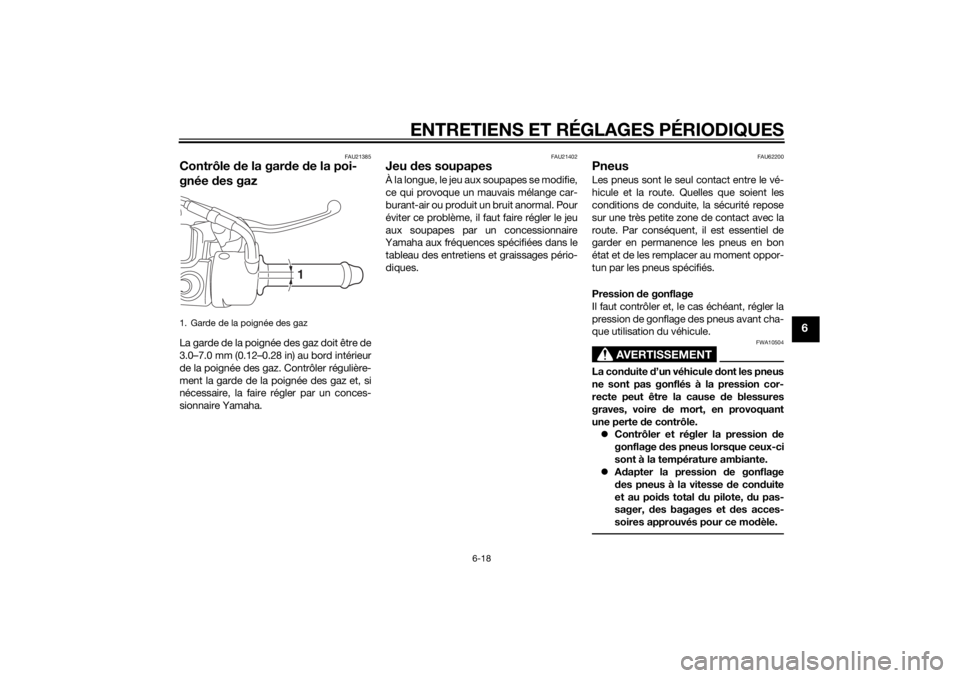

1. Garde de la poignée des gaz
1
U2CMF0F0.book Page 18 Wednesday, May 7, 2014 4:38 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-19
6
AVERTISSEMENT
FWA10512
Ne jamais surcharger le véhicule. La
conduite d’un véhicule surchargé peut
être la cause d’un acci dent.Contrôle des pneus Contrôler les pneus avant chaque départ.
Si la bande de roulement centrale a atteint
la limite spécifiée, si un clou ou des éclats
de verre sont incrustés dans le pneu ou si
son flanc est craquelé, faire remplacer im-
médiatement le pneu par un concession-
naire Yamaha.
N.B.La limite de profondeur des sculptures peut
varier selon les législations nationales. Il
faut toujours se conformer à la législation
du pays dans lequel on utilise le véhicule.
AVERTISSEMENT
FWA10472

Faire remplacer par un concession-
naire Yamaha tout pneu usé à l’ex-
cès. La con duite avec d es pneus
usés compromet la stabilité d u vé-
hicule et est en outre illégale.
 Le remplacement d es pièces se
rapportant aux freins et aux roues
d oit être confié à un concession-
naire Yamaha, car celui-ci possè de
les connaissances et l’expérience
nécessaires à ces travaux. 
Après avoir remplacé un pneu, évi-
ter de faire d e la vitesse jusqu’à ce
que le pneu soit “ro dé” et ait acquis
toutes ses caractéristiques.
Renseignements sur les pneus
Ce modèle est équipé de pneus sans
chambre à air (Tubeless) et de valves de
gonflage.
Les pneus s’usent, même s’ils n’ont pas été
utilisés ou n’ont été utilisés qu’occasionnel-
lement. Des craquelures sur la bande de
roulement et les flancs du pneu, parfois ac-
compagnées d’une déformation de la car-
casse, sont des signes significatifs du vieil-
lissement du pneu. Les vieux pneus et les
pneus usagés doivent être contrôlés par
des professionnels du pneumatique afin de
s’assurer qu’ils peuvent encore servir.
AVERTISSEMENT
FWA10462
Les pneus avant et arrière doivent être
d e la même conception et du même fa-
bricant afin de garantir une bonne tenue
d e route et éviter les acci dents.Après avoir subi de nombreux tests, seuls
les pneus cités ci-après ont été homolo-
gués par Yamaha pour ce modèle.
Pression
de gonflage (contrôlée les
pneus froi ds) :
Avant : 175 kPa (1.75 kgf/cm2, 25 psi)
Arrière :
225 kPa (2.25 kgf/cm2, 33 psi)
Charge* maximale : 169 kg (373 lb)
* Poids total du pilote, du passager, du chargement et des accessoires

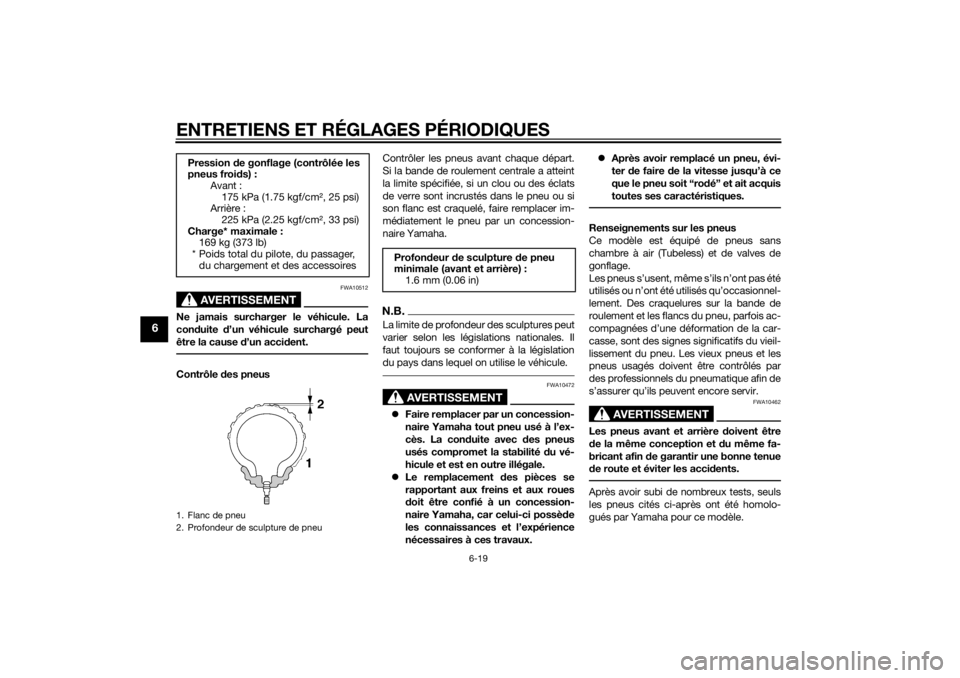

1. Flanc de pneu
2. Profondeur de sculpture de pneu
Profon deur de sculpture d e pneu
minimale (avant et arrière) : 1.6 mm (0.06 in)
U2CMF0F0.book Page 19 Wednesday, May 7, 2014 4:38 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-20
6
FAU61160
Roues couléesPour assurer un fonctionnement optimal,
une longue durée de service et une bonne
sécurité de conduite, prendre note des
points suivants concernant les roues re-
commandées. Avant chaque démarrage, il faut s’as-
surer que les jantes de roue ne sont
pas craquelées, qu’elles n’ont pas de
saut et ne sont ni voilées ni autrement
endommagées. Si une roue est en-
dommagée de quelque façon, la faire
remplacer par un concessionnaire
Yamaha. Ne jamais tenter une quel- conque réparation sur une roue. Toute
roue déformée ou craquelée doit être
remplacée.
 Il faut équilibrer les roues avant cha-
que fois que les pneus ou les roues
sont remplacés ou remis en place
après démontage. Une roue mal équi-
librée se traduit par un mauvais rende-
ment, une mauvaise tenue de route et
réduit la durée de service du pneu.
FAU49351

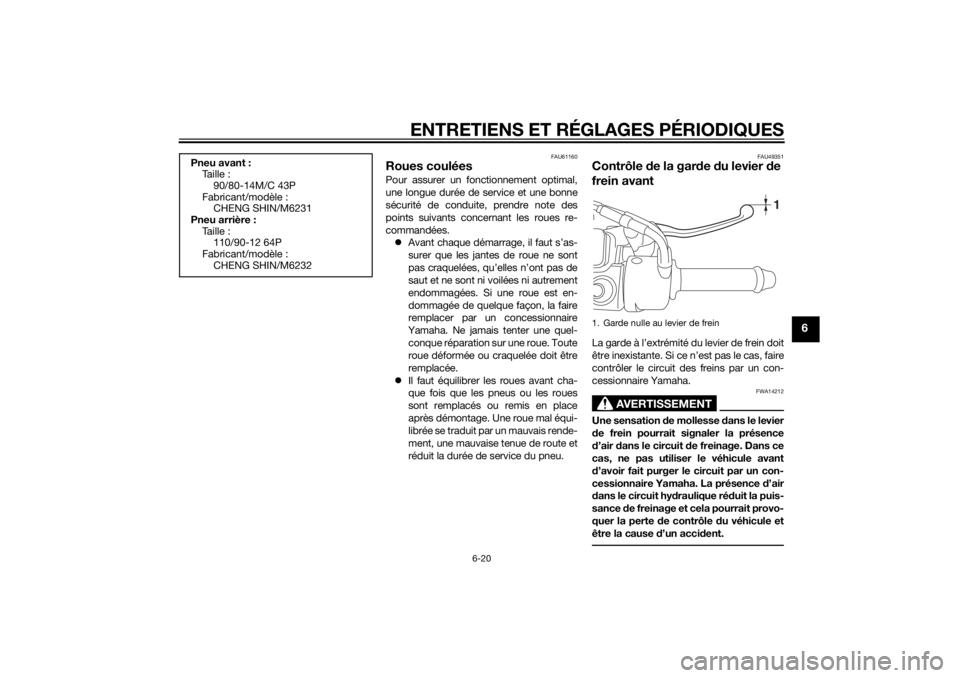

Contrôle de la gar de du levier de
frein avantLa garde à l’extrémité du levier de frein doit
être inexistante. Si ce n’est pas le cas, faire
contrôler le circuit des freins par un con-
cessionnaire Yamaha.
AVERTISSEMENT
FWA14212
Une sensation de mollesse dans le levier
d e frein pourrait signaler la présence
d ’air dans le circuit de freinage. Dans ce
cas, ne pas utiliser le véhicule avant
d ’avoir fait purger le circuit par un con-
cessionnaire Yamaha. La présence d’air
d ans le circuit hy draulique ré duit la puis-
sance de freinage et cela pourrait provo-
quer la perte de contrôle du véhicule et
être la cause d’un acci dent.
Pneu avant :
Taille :
90/80-14M/C 43P
Fabricant/modèle : CHENG SHIN/M6231
Pneu arrière : Taille :110/90-12 64P
Fabricant/modèle : CHENG SHIN/M6232
1. Garde nulle au levier de frein
1
U2CMF0F0.book Page 20 Wednesday, May 7, 2014 4:38 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-21
6
FAU60760

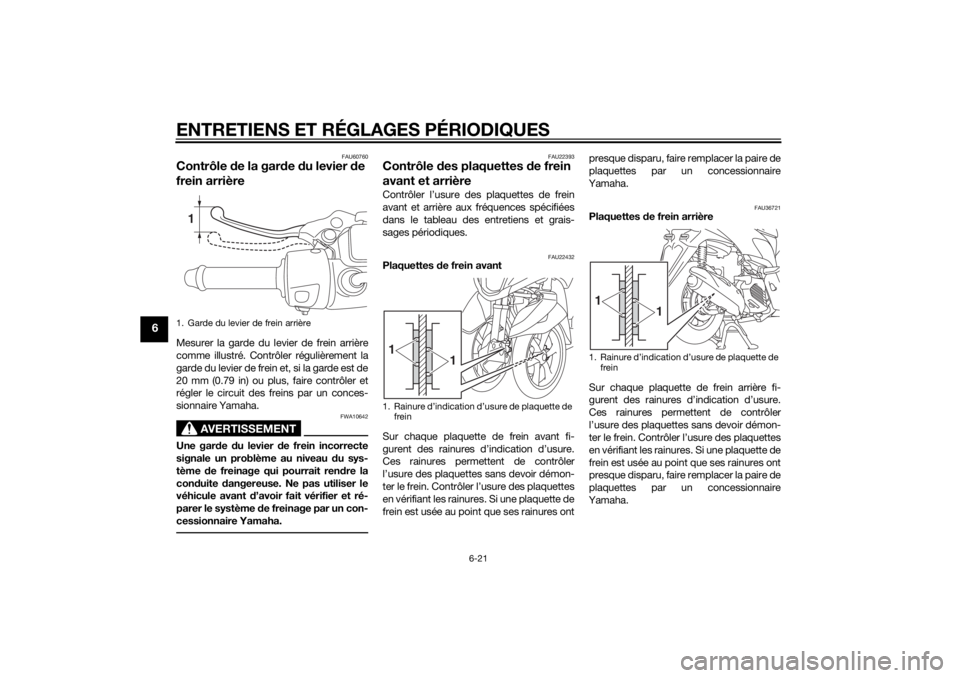

Contrôle de la gar de du levier de
frein arrièreMesurer la garde du levier de frein arrière
comme illustré. Contrô ler régulièrement la
garde du levier de frein et, si la garde est de
20 mm (0.79 in) ou plus, faire contrôler et
régler le circuit des freins par un conces-
sionnaire Yamaha.
AVERTISSEMENT
FWA10642
Une gar de du levier d e frein incorrecte
signale un problème au niveau d u sys-
tème de freinage qui pourrait ren dre la
con duite dangereuse. Ne pas utiliser le
véhicule avant d’avoir fait vérifier et ré-
parer le système de freinage par un con-
cessionnaire Yamaha.
FAU22393
Contrôle des plaquettes de frein
avant et arrièreContrôler l’usure des plaquettes de frein
avant et arrière aux fréquences spécifiées
dans le tableau des entretiens et grais-
sages périodiques.
FAU22432
Plaquettes de frein avant
Sur chaque plaquette de frein avant fi-
gurent des rainures d’indication d’usure.
Ces rainures permettent de contrôler
l’usure des plaquettes sans devoir démon-
ter le frein. Contrôler l’usure des plaquettes
en vérifiant les rainures. Si une plaquette de
frein est usée au point que ses rainures ont presque disparu, faire remplacer la paire de
plaquettes par un concessionnaire
Yamaha.
FAU36721
Plaquettes de frein arrière
Sur chaque plaquette de frein arrière fi-
gurent des rainures d’indication d’usure.
Ces rainures permettent de contrôler
l’usure des plaquettes sans devoir démon-
ter le frein. Contrôler l’usure des plaquettes
en vérifiant les rainures. Si une plaquette de
frein est usée au point que ses rainures ont
presque disparu, faire remplacer la paire de
plaquettes par un concessionnaire
Yamaha.
1. Garde du levier de frein arrière
1
1. Rainure d’indication d’usure de plaquette de frein1 1
1. Rainure d’indication d’usure de plaquette de
frein1 1
U2CMF0F0.book Page 21 Wednesday, May 7, 2014 4:38 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-22
6
FAU22582

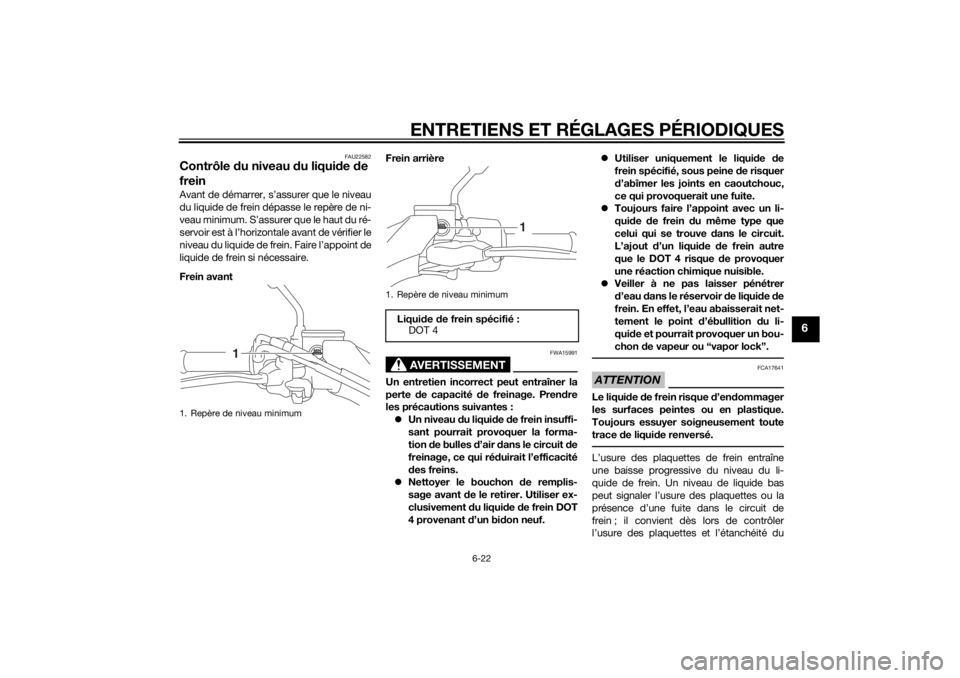

Contrôle du niveau du liqui de de
freinAvant de démarrer, s’assurer que le niveau
du liquide de frein dépasse le repère de ni-
veau minimum. S’assurer que le haut du ré-
servoir est à l’horizontale avant de vérifier le
niveau du liquide de frein. Faire l’appoint de
liquide de frein si nécessaire.
Frein avant Frein arrière
AVERTISSEMENT
FWA15991
Un entretien incorrect peut entraîner la
perte
de capacité de freinage. Pren dre
les précautions suivantes :
 Un niveau d u liquide de frein insuffi-
sant pourrait provoquer la forma-
tion de bulles d’air dans le circuit d e
freinage, ce qui ré duirait l’efficacité
d es freins.
 Nettoyer le bouchon de remplis-
sage avant d e le retirer. Utiliser ex-
clusivement du liqui de de frein DOT
4 provenant d ’un bidon neuf. 
Utiliser uniquement le liqui de de
frein spécifié, sous peine d e risquer
d ’abîmer les joints en caoutchouc,
ce qui provoquerait une fuite.
 Toujours faire l’appoint avec un li-
qui de de frein du même type que
celui qui se trouve dans le circuit.
L’ajout d’un liqui de de frein autre
que le DOT 4 risque de provoquer
une réaction chimique nuisible.
 Veiller à ne pas laisser pénétrer
d’eau dans le réservoir de liqui de de
frein. En effet, l’eau abaisserait net-
tement le point d ’ébullition du l
i-
qui de et pourrait provoquer un bou-
chon de vapeur ou “vapor lock”.
ATTENTION
FCA17641
Le liqui de de frein risque d’en dommager
les surfaces peintes ou en plastique.
Toujours essuyer soigneusement toute
trace de liqui de renversé.L’usure des plaquettes de frein entraîne
une baisse progressive du niveau du li-
quide de frein. Un niveau de liquide bas
peut signaler l’usure des plaquettes ou la
présence d’une fuite dans le circuit de
frein ; il convient dès lors de contrôler
l’usure des plaquettes et l’étanchéité du
1. Repère de niveau minimum
1
1. Repère de niveau minimum
Liqui de de frein spécifié :
DOT 4
1
U2CMF0F0.book Page 22 Wednesday, May 7, 2014 4:38 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-23
6
circuit de frein. Si le niveau du liquide de
frein diminue soudainement, faire contrôler
le véhicule par un concessionnaire Yamaha
avant de reprendre la route.
FAU22733
Changement du liqui de de freinFaire changer le liquide de frein par un con-
cessionnaire Yamaha aux fréquences spé-
cifiées dans le tableau des entretiens et
graissages périodiques. Il convient égale-
ment de faire remplacer les bagues d’étan-
chéité de maître-cylindre et d’étrier, ainsi
que les durites de frein aux fréquences in-
diquées ci-dessous ou chaque fois qu’elles
sont endommagées ou qu’elles fuient.
 Bagues d’étanchéité : Remplacer
tous les deux ans.
 Durites de frein : Remplacer tous les
quatre ans.
FAU23098
Contrôle et lubrification des
câblesIl faut contrôler le fonctionnement et l’état
de tous les câbles de commande avant
chaque départ. Il faut en outre lubrifier les
câbles et leurs extrémités quand néces-
saire. Si un câble est endommagé ou si son
fonctionnement est dur, le faire contrôler et
remplacer, si nécessaire, par un conces-
sionnaire Yamaha. AVERTISSEMENT !
Veiller à ce que les gaines de câble et les
logements de câble soient en bon état,
sans quoi les câbles vont rouiller rapi de-
ment, ce qui risquerait d’empêcher leur
bon fonctionnement. Remplacer tout
câble en dommagé dès que possible afin
d ’éviter un acci dent.
[FWA10712]
Lubrifiant recommand é:
Lubrifiant Yamaha pour câbles ou
autre lubrifiant approprié
U2CMF0F0.book Page 23 Wednesday, May 7, 2014 4:38 PM
