YAMAHA TRICITY 2017 Manuale de Empleo (in Spanish)

Mantenimiento y ajustes periódicos

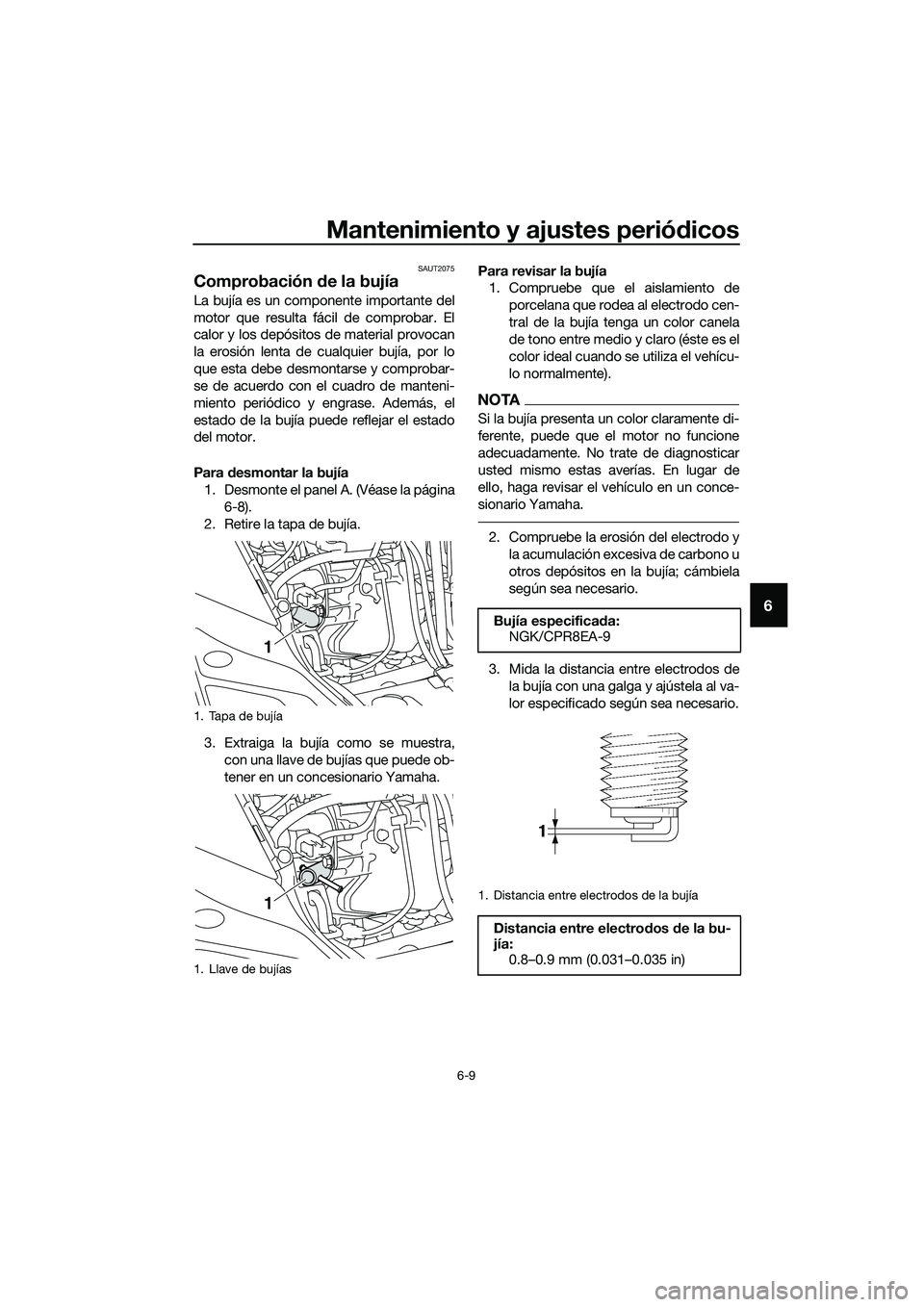

6-9
6
SAUT2075
Comprobación de la bujía
La bujía es un componente importante del
motor que resulta fácil de comprobar. El
calor y los depósitos de material provocan
la erosión lenta de cualquier bujía, por lo
que esta debe desmontarse y comprobar-
se de acuerdo con el cuadro de manteni-
miento periódico y engrase. Además, el
estado de la bujía puede reflejar el estado
del motor.
Para desmontar la bujía
1. Desmo nte el panel A. (Véase la pág ina
6-8).
2. Retire la tapa de bujía.
3. Extraiga la bujía como se muestra,
con una llave de bujías que puede ob-
tener en un concesionario Yamaha.Para revisar la bujía
1. Compruebe que el aislamiento de
porcelana que rodea al electrodo cen-
tral de la bujía tenga un color canela
de tono entre medio y claro (éste es el
color ideal cuando se utiliza el vehícu-
lo normalmente).
NOTA
Si la bujía presenta un color claramente di-
ferente, puede que el motor no funcione
adecuadamente. No trate de diagnosticar
usted mismo estas averías. En lugar de
ello, haga revisar el vehículo en un conce-
sionario Yamaha.
2. Compruebe la erosión del electrodo y
la acumulación excesiva de carbono u
otros depósitos en la bujía; cámbiela
según sea necesario.
3. Mida la distancia entre electrodos de
la bujía con una galga y ajústela al va-
lor especificado según sea necesario.
1. Tapa de bujía
1. Llave de bujías
1
1
Bujía especificada:
NGK/CPR8EA-9
1. Distancia entre electrodos de la bujía
Distancia entre electrodos de la bu-
jía:
0.8–0.9 mm (0.031–0.035 in)
UBR7S0S0.book Page 9 Tuesday, October 25, 2016 3:09 PM

Mantenimiento y ajustes periódicos
6-10
6
Para montar la bujía
1. Limpie la superficie de la junta de la
bujía y su superficie de contacto; se-
guidamente elimine toda suciedad de
las roscas de la bujía.
2. Monte la bujía con la llave de bujías y
apriétela con el par especificado.
NOTA
Si no dispone de una llave dinamométrica
para montar la bujía, una buena estimación
del par de apriete correcto es 1/4…1/2 vuel-
ta después de haberla apretado a mano.
No obstante, deberá apretar la bujía con el
par especificado tan pronto como sea po-
sible.
3. Coloque la tapa de bujía.
4. Monte el panel.
SAU61003
Aceite del motor y tamiz de acei-
te
Debe comprobar el nivel de aceite del mo-
tor antes de cada utilización. Además,
debe cambiar el aceite y limpiar el tamiz se-
gún los intervalos que se especifican en el
cuadro de mantenimiento periódico y en-
grase.
Para comprobar el nivel de aceite del
motor
1. Coloque el vehículo sobre el caballete
central. Si está ligeramente inclinada
hacia un lado, la lectura puede resul-
tar errónea.
2. Arranque el motor, deje que se calien-
te unos minutos y luego párelo.
3. Espere unos minutos hasta que se
asiente el aceite, quite el tapón de lle-
nado de aceite del motor, limpie la va-
rilla de medición de aceite del motor,
introdúzcala de nuevo en el orificio de
llenado (sin enroscarla) y extráigala de
nuevo para comprobar el nivel de
aceite. ¡ADVERTENCIA! El silencia-
dor y el protector del silenciador
pueden sobrecalentarse en exceso.
Para evitar posibles quemaduras,
deje que el silenciador y el protec-
tor se enfríen antes de extraer el ta-
pón del filtro de aceite.
[SWA17810]
NOTA
El aceite de motor debe situarse entre la
punta de la varilla de medición y la marca
de nivel máximo.
Par de apriete:
Bujía:
13 N·m (1.3 kgf·m, 9.4 lb·ft)
UBR7S0S0.book Page 10 Tuesday, October 25, 2016 3:09 PM

Mantenimiento y ajustes periódicos

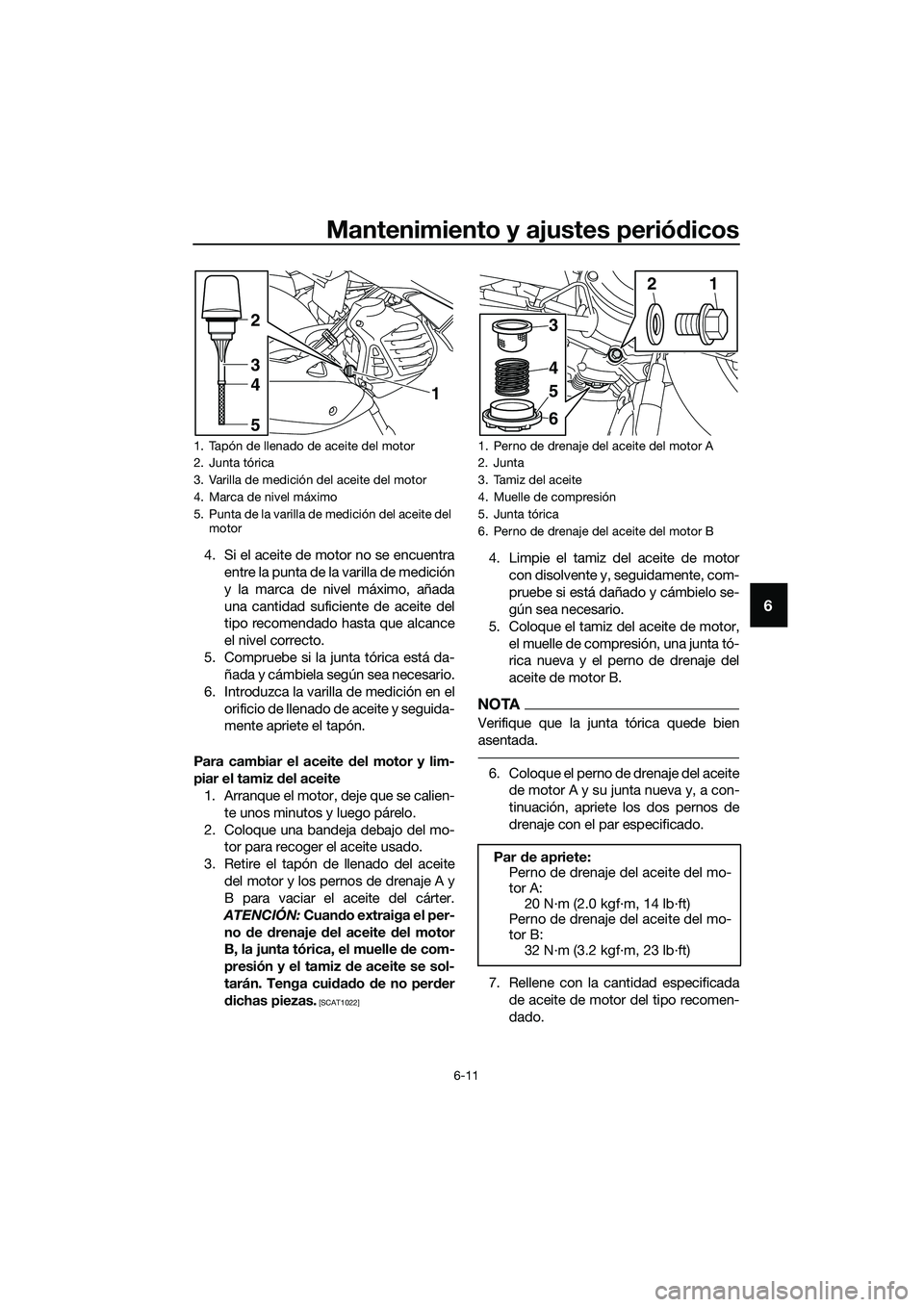

6-11
6
4. Si el aceite de motor no se encuentra
entre la punta de la varilla de medición
y la marca de nivel máximo, añada
una cantidad suficiente de aceite del
tipo recomendado hasta que alcance
el nivel correcto.
5. Compruebe si la junta tórica está da-
ñada y cámbiela según sea necesario.
6. Introduzca la varilla de medición en el
orificio de llenado de aceite y seguida-
mente apriete el tapón.
Para cambiar el aceite del motor y lim-
piar el tamiz del aceite
1. Arranque el motor, deje que se calien-
te unos minutos y luego párelo.
2. Coloque una bandeja debajo del mo-
tor para recoger el aceite usado.
3. Retire el tapón de llenado del aceite
del motor y los pernos de drenaje A y
B para vaciar el aceite del cárter.
ATENCIÓN: Cuando extraiga el per-
no de drenaje del aceite del motor
B, la junta tórica, el muelle de com-
presión y el tamiz de aceite se sol-
tarán. Tenga cuidado de no perder
dichas piezas.
[SCAT1022]
4. Limpie el tamiz del aceite de motor
con disolvente y, seguidamente, com-
pruebe si está dañado y cámbielo se-
gún sea necesario.
5. Coloque el tamiz del aceite de motor,
el muelle de compresión, una junta tó-
rica nueva y el perno de drenaje del
aceite de motor B.
NOTA
Verifique que la junta tórica quede bien
asentada.
6. Coloque el perno de drenaje del aceite
de motor A y su junta nueva y, a con-
tinuación, apriete los dos pernos de
drenaje con el par especificado.
7. Rellene con la cantidad especificada
de aceite de motor del tipo recomen-
dado.
1. Tapón de llenado de aceite del motor
2. Junta tórica
3. Varilla de medición del aceite del motor
4. Marca de nivel máximo
5. Punta de la varilla de medición del aceite del
motor
1
3
2
4
5
1. Perno de drenaje del aceite del motor A
2. Junta
3. Tamiz del aceite
4. Muelle de compresión
5. Junta tórica
6. Perno de drenaje del aceite del motor B
Par de apriete:
Perno de drenaje del aceite del mo-
tor A:
20 N·m (2.0 kgf·m, 14 lb·ft)
Perno de drenaje del aceite del mo-
tor B:
32 N·m (3.2 kgf·m, 23 lb·ft)
1
3
4
5
6
2
UBR7S0S0.book Page 11 Tuesday, October 25, 2016 3:09 PM

Mantenimiento y ajustes periódicos

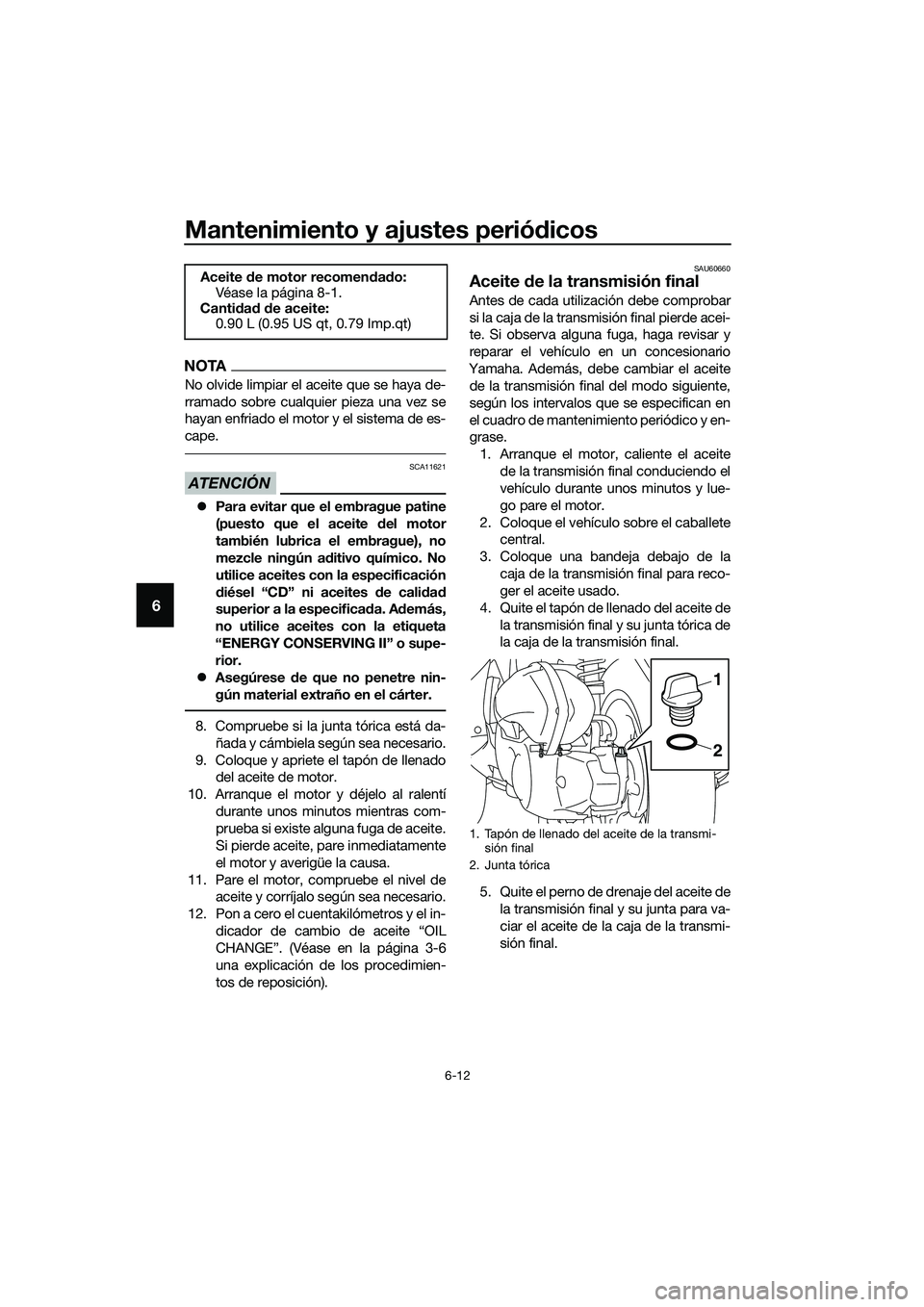

6-12
6
NOTA
No olvide limpiar el aceite que se haya de-
rramado sobre cualquier pieza una vez se
hayan enfriado el motor y el sistema de es-
cape.
ATENCIÓN
SCA11621
zPara evitar que el embrague patine
(puesto que el aceite del motor
también lubrica el embrague), no
mezcle ningún aditivo químico. No
utilice aceites con la especificación
diésel “CD” ni aceites de calidad
superior a la especificada. Además,
no utilice aceites con la etiqueta
“ENERGY CONSERVING II” o supe-
rior.
zAsegúrese de que no penetre nin-
gún material extraño en el cárter.
8. Compruebe si la junta tórica está da-
ñada y cámbiela según sea necesario.
9. Coloque y apriete el tapón de llenado
del aceite de motor.
10. Arranque el motor y déjelo al ralentí
durante unos minutos mientras com-
prueba si existe alguna fuga de aceite.
Si pierde aceite, pare inmediatamente
el motor y averigüe la causa.
11. Pare el motor, compruebe el nivel de
aceite y corríjalo según sea necesario.
12. Pon a cero el cuentakilómetros y el in-
dicador de cambio de aceite “OIL
CHANGE”. (Véase en la página 3-6
una explicación de los procedimien-
tos de reposición).
SAU60660
Aceite de la transmisión final
Antes de cada utilización debe comprobar
si la caja de la transmisión final pierde acei-
te. Si observa alguna fuga, haga revisar y
reparar el vehículo en un concesionario
Yamaha. Además, debe cambiar el aceite
de la transmisión final del modo siguiente,
según los intervalos que se especifican en
el cuadro de mantenimiento periódico y en-
grase.
1. Arranque el motor, caliente el aceite
de la transmisión final conduciendo el
vehículo durante unos minutos y lue-
go pare el motor.
2. Coloque el vehículo sobre el caballete
central.
3. Coloque una bandeja debajo de la
caja de la transmisión final para reco-
ger el aceite usado.
4. Quite el tapón de llenado del aceite de
la transmisión final y su junta tórica de
la caja de la transmisión final.
5. Quite el perno de drenaje del aceite de
la transmisión final y su junta para va-
ciar el aceite de la caja de la transmi-
sión final. Aceite de motor recomendado:
Véase la página 8-1.
Cantidad de aceite:
0.90 L (0.95 US qt, 0.79 Imp.qt)
1. Tapón de llenado del aceite de la transmi-
sión final
2. Junta tórica
1
2
UBR7S0S0.book Page 12 Tuesday, October 25, 2016 3:09 PM

Mantenimiento y ajustes periódicos

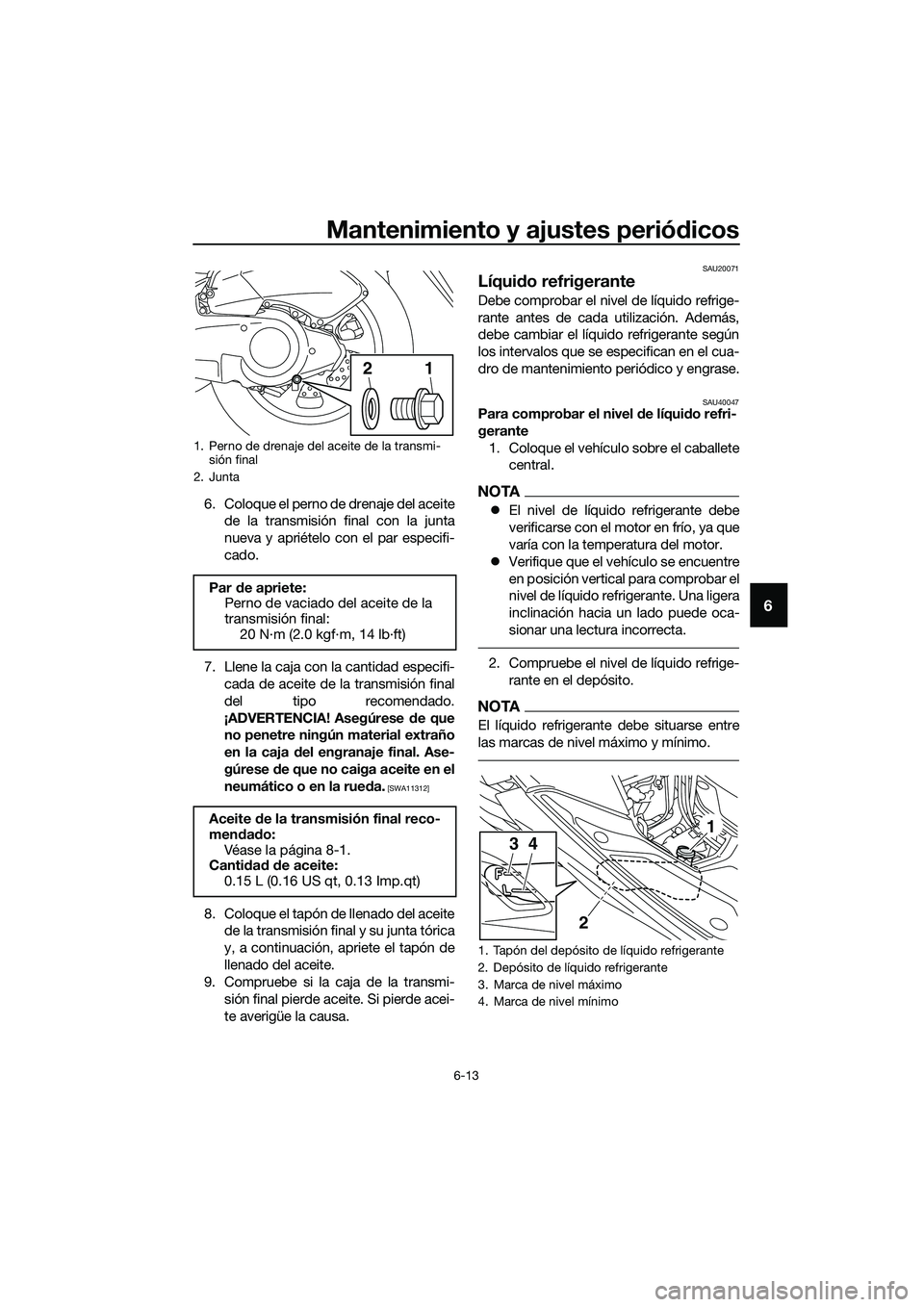

6-13
6
6. Coloque el perno de drenaje del aceite
de la transmisión final con la junta
nueva y apriételo con el par especifi-
cado.
7. Llene la caja con la cantidad especifi-
cada de aceite de la transmisión final
del tipo recomendado.
¡ADVERTENCIA! Asegúrese de que
no penetre ningún material extraño
en la caja del engranaje final. Ase-
gúrese de que no caiga aceite en el
neumático o en la rueda.
[SWA11312]
8. Coloque el tapón de llenado del aceite
de la transmisión final y su junta tórica
y, a continuación, apriete el tapón de
llenado del aceite.
9. Compruebe si la caja de la transmi-
sión final pierde aceite. Si pierde acei-
te averigüe la causa.
SAU20071
Líquido refrigerante
Debe comprobar el nivel de líquido refrige-
rante antes de cada utilización. Además,
debe cambiar el líquido refrigerante según
los intervalos que se especifican en el cua-
dro de mantenimiento periódico y engrase.
SAU40047Para comprobar el nivel de líquido refri-
gerante
1. Coloque el vehículo sobre el caballete
central.
NOTA
zEl nivel de líquido refrigerante debe
verificarse con el motor en frío, ya que
varía con la temperatura del motor.
zVerifique que el vehículo se encuentre
en posición vertical para comprobar el
nivel de líquido refrigerante. Una ligera
inclinación hacia un lado puede oca-
sionar una lectura incorrecta.
2. Compruebe el nivel de líquido refrige-
rante en el depósito.
NOTA
El líquido refrigerante debe situarse entre
las marcas de nivel máximo y mínimo.
1. Perno de drenaje del aceite de la transmi-
sión final
2. Junta
Par de apriete:
Perno de vaciado del aceite de la
transmisión final:
20 N·m (2.0 kgf·m, 14 lb·ft)
Aceite de la transmisión final reco-
mendado:
Véase la página 8-1.
Cantidad de aceite:
0.15 L (0.16 US qt, 0.13 Imp.qt)
12
1. Tapón del depósito de líquido refrigerante
2. Depósito de líquido refrigerante
3. Marca de nivel máximo
4. Marca de nivel mínimo
34
2
1
UBR7S0S0.book Page 13 Tuesday, October 25, 2016 3:09 PM

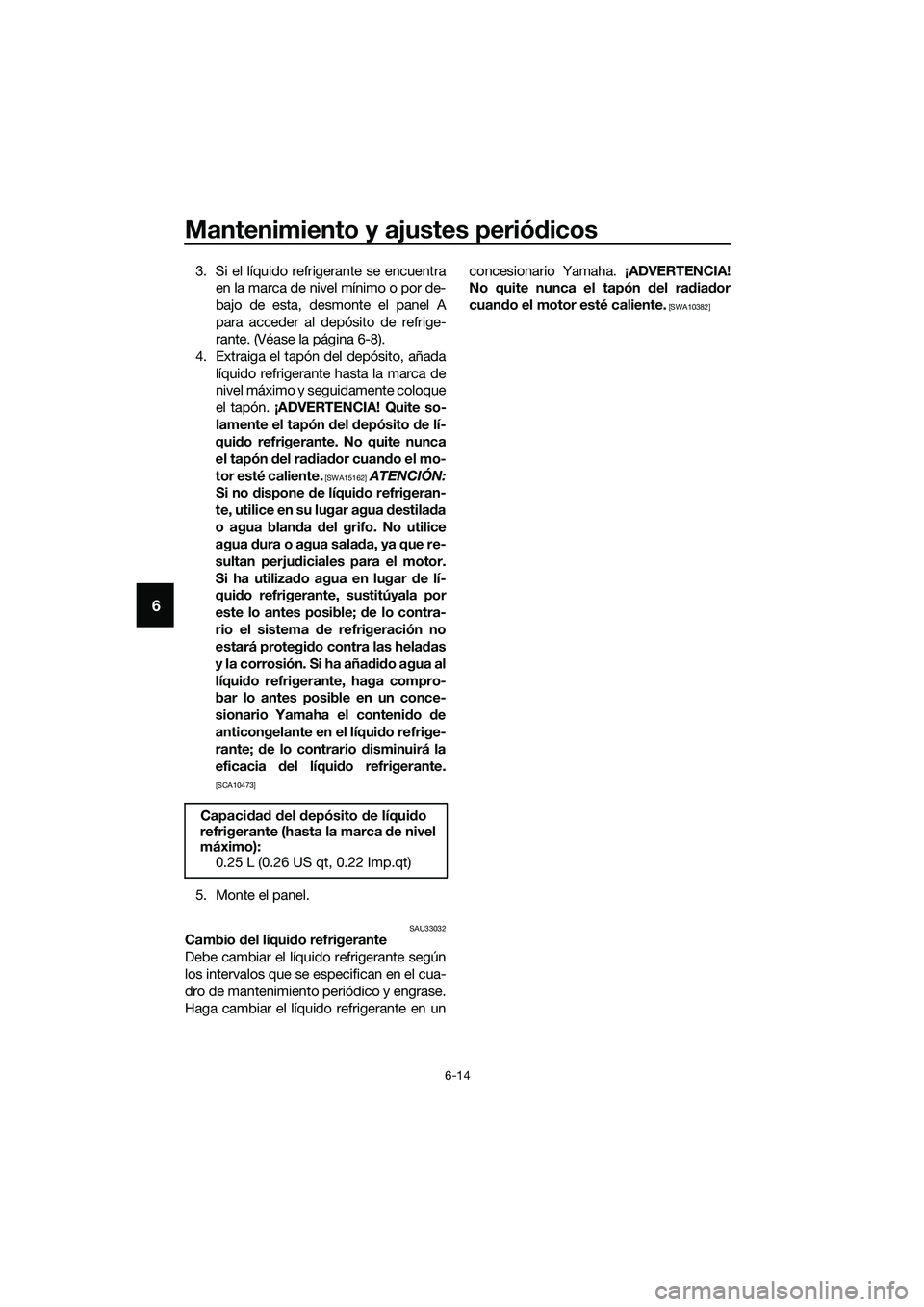

Mantenimiento y ajustes periódicos
6-14
6
3. Si el líquido refrigerante se encuentra
en la marca de nivel mínimo o por de-
bajo de esta, desmonte el panel A
para acceder al depósito de refrige-
rante. (Véase la página 6-8).
4. Extraiga el tapón del depósito, añada
líquido refrigerante hasta la marca de
nivel máximo y seguidamente coloque
el tapón. ¡ADVERTENCIA! Quite so-
lamente el tapón del depósito de lí-
quido refrigerante. No quite nunca
el tapón del radiador cuando el mo-
tor esté caliente.
[SWA15162] ATENCIÓN:
Si no dispone de líquido refrigeran-
te, utilice en su lugar agua destilada
o agua blanda del grifo. No utilice
agua dura o agua salada, ya que re-
sultan perjudiciales para el motor.
Si ha utilizado agua en lugar de lí-
quido refrigerante, sustitúyala por
este lo antes posible; de lo contra-
rio el sistema de refrigeración no
estará protegido contra las heladas
y la corrosión. Si ha añadido agua al
líquido refrigerante, haga compro-
bar lo antes posible en un conce-
sionario Yamaha el contenido de
anticongelante en el líquido refrige-
rante; de lo contrario disminuirá la
eficacia del líquido refrigerante.
[SCA10473]
5. Monte el panel.
SAU33032Cambio del líquido refrigerante
Debe cambiar el líquido refrigerante según
los intervalos que se especifican en el cua-
dro de mantenimiento periódico y engrase.
Haga cambiar el líquido refrigerante en unconcesionario Yamaha. ¡ADVERTENCIA!
No quite nunca el tapón del radiador
cuando el motor esté caliente.
[SWA10382]
Capacidad del depósito de líquido
refrigerante (hasta la marca de nivel
máximo):
0.25 L (0.26 US qt, 0.22 Imp.qt)
UBR7S0S0.book Page 14 Tuesday, October 25, 2016 3:09 PM

Mantenimiento y ajustes periódicos

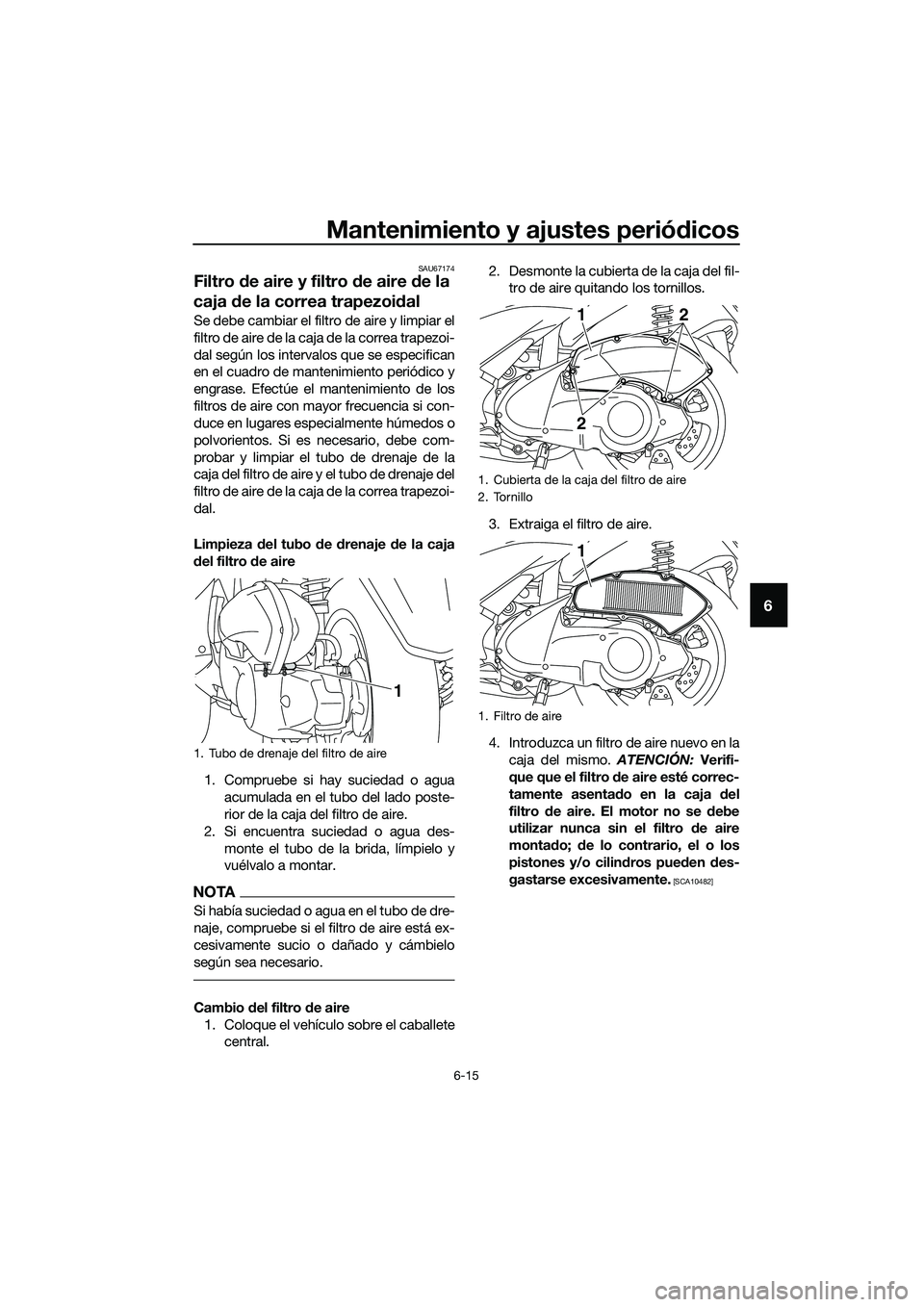

6-15
6
SAU67174
Filtro de aire y filtro de aire de la
caja de la correa trapezoidal
Se debe cambiar el filtro de aire y limpiar el
filtro de aire de la caja de la correa trapezoi-
dal según los intervalos que se especifican
en el cuadro de mantenimiento periódico y
engrase. Efectúe el mantenimiento de los
filtros de aire con mayor frecuencia si con-
duce en lugares especialmente húmedos o
polvorientos. Si es necesario, debe com-
probar y limpiar el tubo de drenaje de la
caja del filtro de aire y el tubo de drenaje del
filtro de aire de la caja de la correa trapezoi-
dal.
Limpieza del tubo de drenaje de la caja
del filtro de aire
1. Compruebe si hay suciedad o agua
acumulada en el tubo del lado poste-
rior de la caja del filtro de aire.
2. Si encuentra suciedad o agua des-
monte el tubo de la brida, límpielo y
vuélvalo a montar.
NOTA
Si había suciedad o agua en el tubo de dre-
naje, compruebe si el filtro de aire está ex-
cesivamente sucio o dañado y cámbielo
según sea necesario.
Cambio del filtro de aire
1. Coloque el vehículo sobre el caballete
central.2. Desmonte la cubierta de la caja del fil-
tro de aire quitando los tornillos.
3. Extraiga el filtro de aire.
4. Introduzca un filtro de aire nuevo en la
caja del mismo. ATENCIÓN: Verifi-
que que el filtro de aire esté correc-
tamente asentado en la caja del
filtro de aire. El motor no se debe
utilizar nunca sin el filtro de aire
montado; de lo contrario, el o los
pistones y/o cilindros pueden des-
gastarse excesivamente.
[SCA10482]
1. Tubo de drenaje del filtro de aire
1
1. Cubierta de la caja del filtro de aire
2. Tornillo
1. Filtro de aire
2
21
1
UBR7S0S0.book Page 15 Tuesday, October 25, 2016 3:09 PM

Mantenimiento y ajustes periódicos

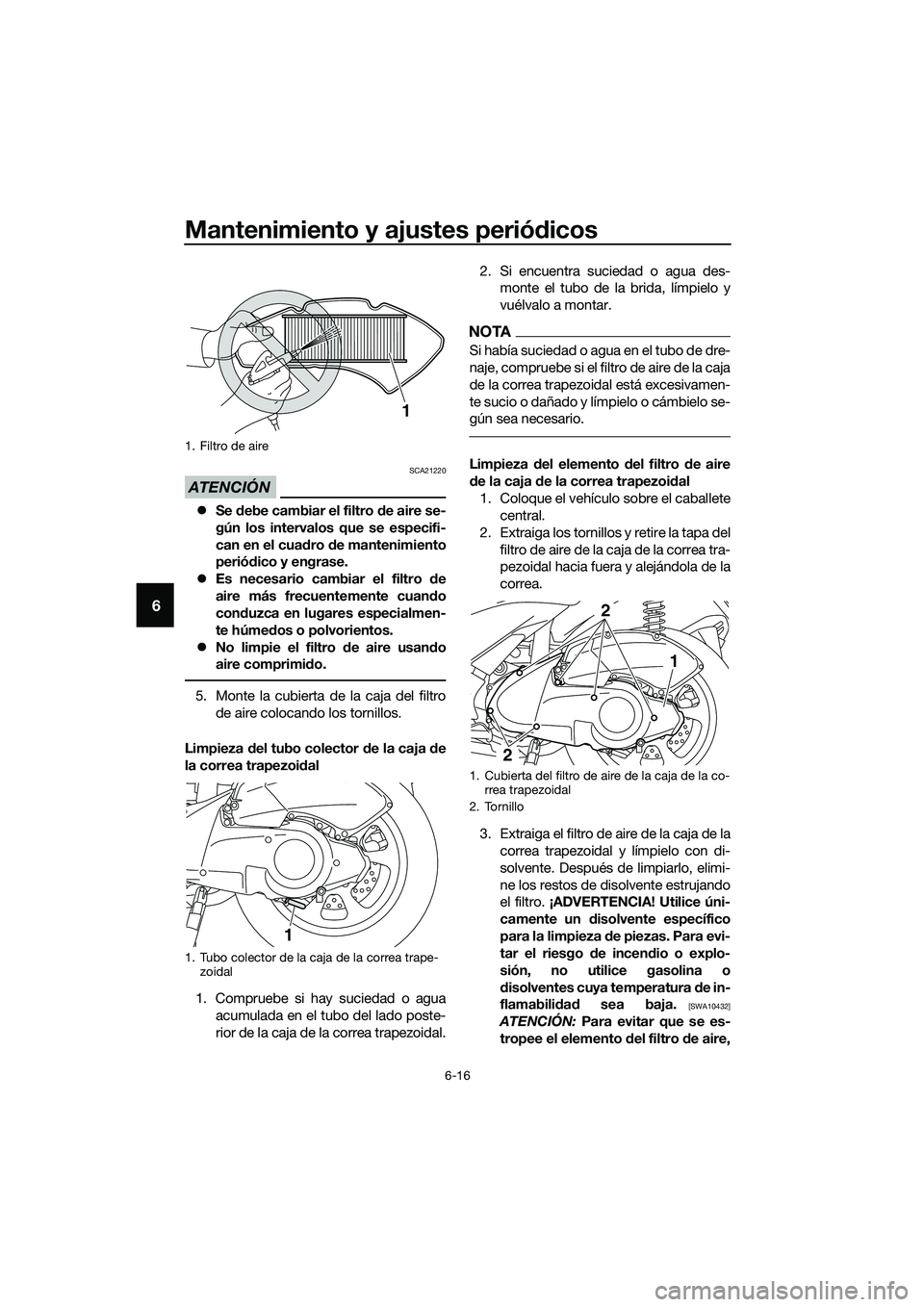

6-16
6
ATENCIÓN
SCA21220
zSe debe cambiar el filtro de aire se-
gún los intervalos que se especifi-
can en el cuadro de mantenimiento
periódico y engrase.
zEs necesario cambiar el filtro de
aire más frecuentemente cuando
conduzca en lugares especialmen-
te húmedos o polvorientos.
zNo limpie el filtro de aire usando
aire comprimido.
5. Monte la cubierta de la caja del filtro
de aire colocando los tornillos.
Limpieza del tubo colector de la caja de
la correa trapezoidal
1. Compruebe si hay suciedad o agua
acumulada en el tubo del lado poste-
rior de la caja de la correa trapezoidal.2. Si encuentra suciedad o agua des-
monte el tubo de la brida, límpielo y
vuélvalo a montar.
NOTA
Si había suciedad o agua en el tubo de dre-
naje, compruebe si el filtro de aire de la caja
de la correa trapezoidal está excesivamen-
te sucio o dañado y límpielo o cámbielo se-
gún sea necesario.
Limpieza del elemento del filtro de aire
de la caja de la correa trapezoidal
1. Coloque el vehículo sobre el caballete
central.
2. Extraiga los tornillos y retire la tapa del
filtro de aire de la caja de la correa tra-
pezoidal hacia fuera y alejándola de la
correa.
3. Extraiga el filtro de aire de la caja de la
correa trapezoidal y límpielo con di-
solvente. Después de limpiarlo, elimi-
ne los restos de disolvente estrujando
el filtro. ¡ADVERTENCIA! Utilice úni-
camente un disolvente específico
para la limpieza de piezas. Para evi-
tar el riesgo de incendio o explo-
sión, no utilice gasolina o
disolventes cuya temperatura de in-
flamabilidad sea baja.
[SWA10432]
ATENCIÓN: Para evitar que se es-
tropee el elemento del filtro de aire,
1. Filtro de aire
1. Tubo colector de la caja de la correa trape-
zoidal
1
1
1. Cubierta del filtro de aire de la caja de la co-
rrea trapezoidal
2. Tornillo
2
2
1
UBR7S0S0.book Page 16 Tuesday, October 25, 2016 3:09 PM

Mantenimiento y ajustes periódicos

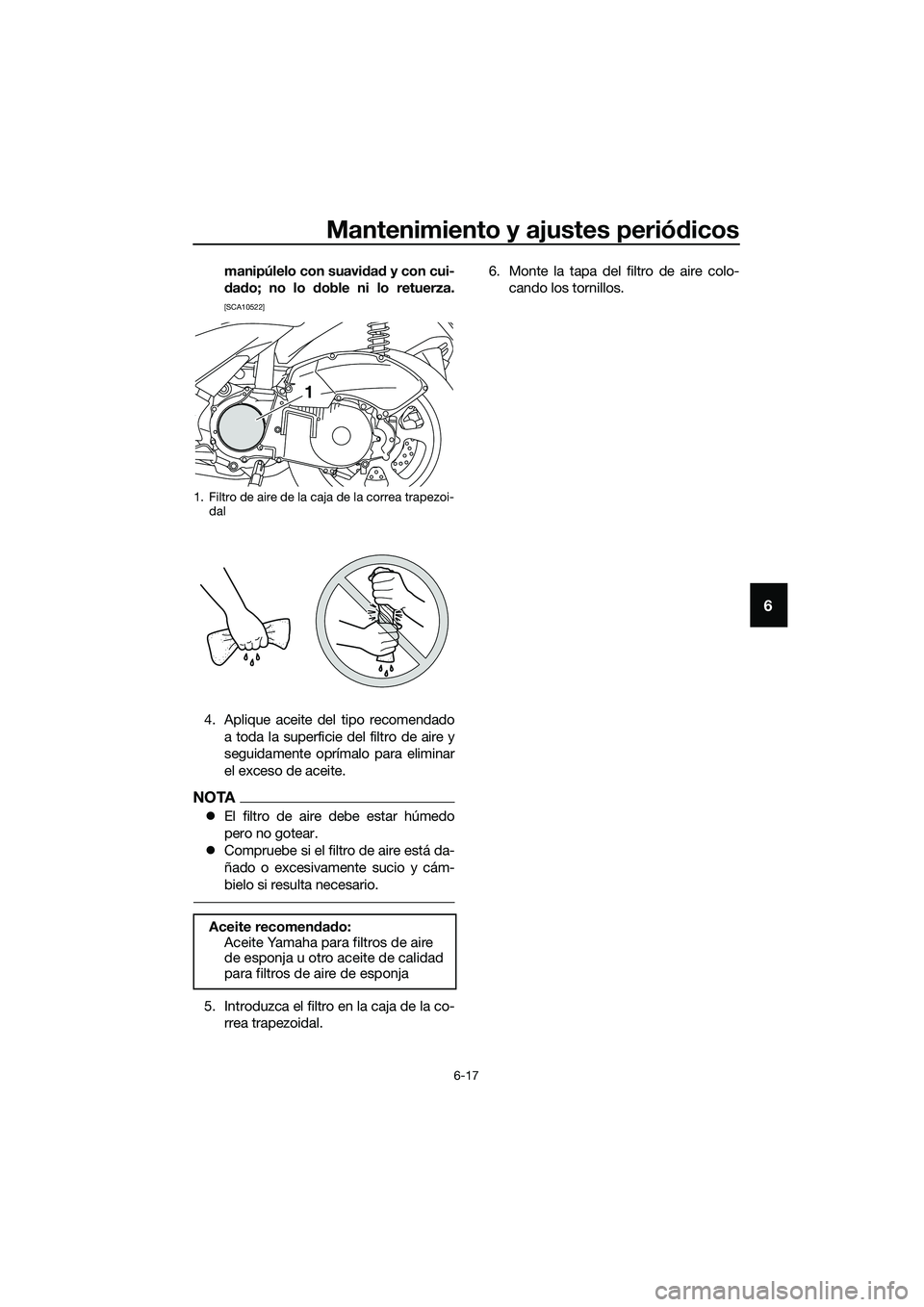

6-17
6
manipúlelo con suavidad y con cui-
dado; no lo doble ni lo retuerza.
[SCA10522]
4. Aplique aceite del tipo recomendado
a toda la superficie del filtro de aire y
seguidamente oprímalo para eliminar
el exceso de aceite.
NOTA
zEl filtro de aire debe estar húmedo
pero no gotear.
zCompruebe si el filtro de aire está da-
ñado o excesivamente sucio y cám-
bielo si resulta necesario.
5. Introduzca el filtro en la caja de la co-
rrea trapezoidal.6. Monte la tapa del filtro de aire colo-
cando los tornillos.
1. Filtro de aire de la caja de la correa trapezoi-
dal
Aceite recomendado:
Aceite Yamaha para filtros de aire
de esponja u otro aceite de calidad
para filtros de aire de esponja
1
UBR7S0S0.book Page 17 Tuesday, October 25, 2016 3:09 PM

Mantenimiento y ajustes periódicos

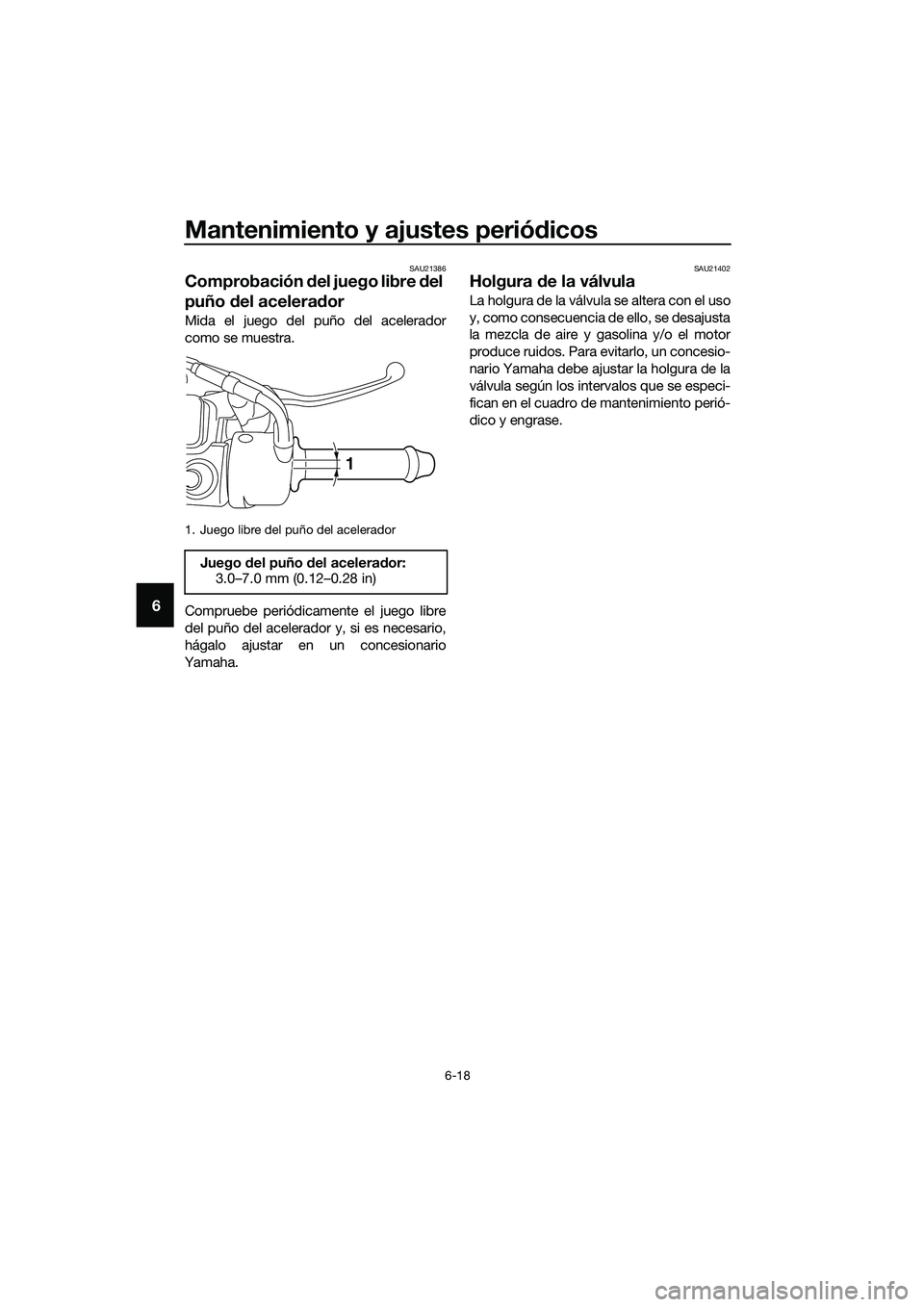

6-18
6
SAU21386
Comprobación del juego libre del
puño del acelerador
Mida el juego del puño del acelerador
como se muestra.
Compruebe periódicamente el juego libre
del puño del acelerador y, si es necesario,
hágalo ajustar en un concesionario
Yamaha.
SAU21402
Holgura de la válvula
La holgura de la válvula se altera con el uso
y, como consecuencia de ello, se desajusta
la mezcla de aire y gasolina y/o el motor
produce ruidos. Para evitarlo, un concesio-
nario Yamaha debe ajustar la holgura de la
válvula según los intervalos que se especi-
fican en el cuadro de mantenimiento perió-
dico y engrase.
1. Juego libre del puño del acelerador
Juego del puño del acelerador:
3.0–7.0 mm (0.12–0.28 in)
1
UBR7S0S0.book Page 18 Tuesday, October 25, 2016 3:09 PM
