Manutenzione e regolazione periodiche
6-27
6
HAU23215

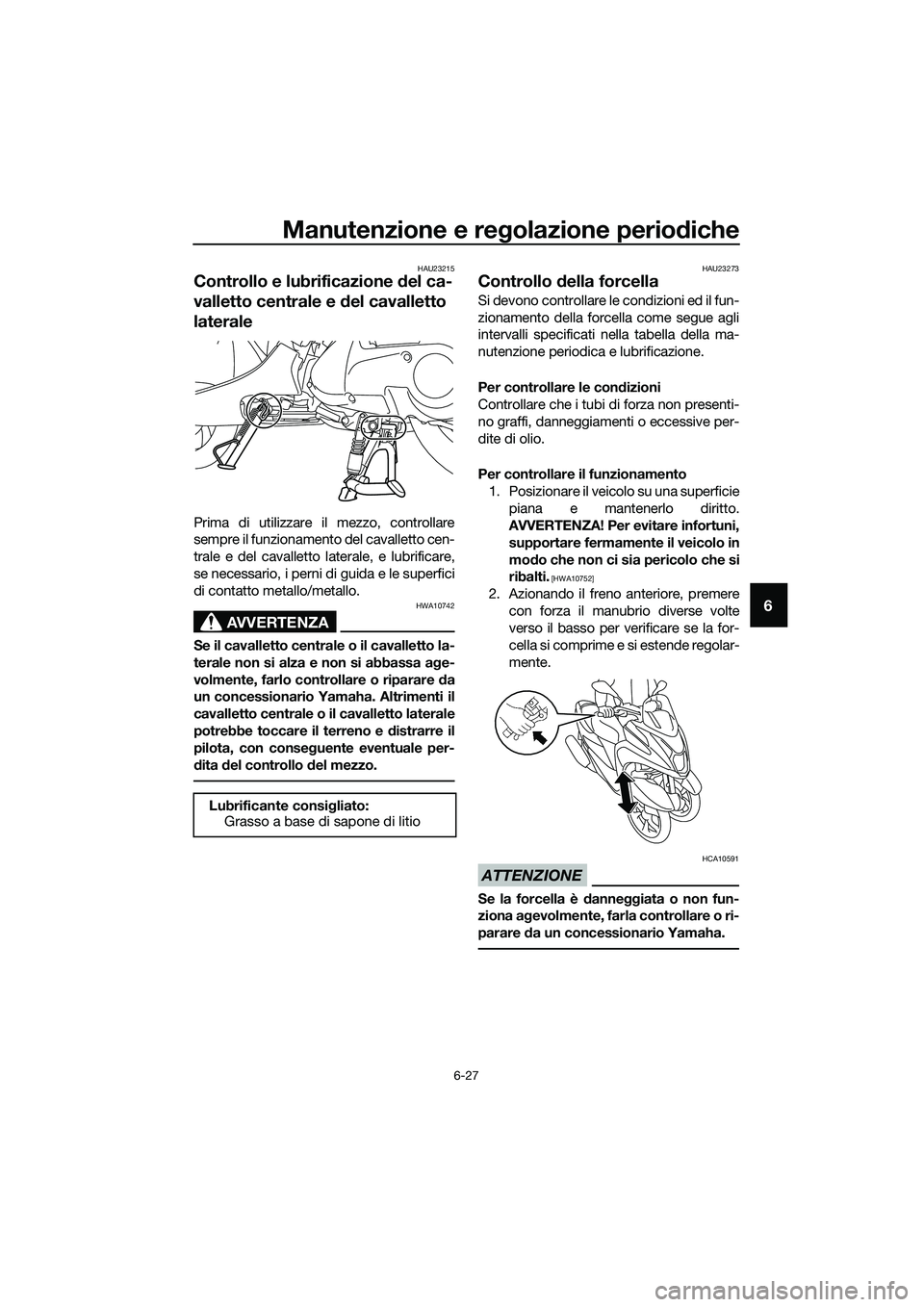

Controllo e lubrificazione del ca-
valletto centrale e del cavalletto
laterale
Prima di utilizzare il mezzo, controllare
sempre il funzionamento del cavalletto cen-
trale e del cavalletto laterale, e lubrificare,
se necessario, i perni di guida e le superfici
di contatto metallo/metallo.
AVVERTENZA
HWA10742
Se il cavalletto centrale o il cavalletto la-
terale non si alza e non si abbassa age-
volmente, farlo controllare o riparare da
un concessionario Yamaha. Altrimenti il
cavalletto centrale o il cavalletto laterale
potrebbe toccare il terreno e distrarre il
pilota, con conseguente eventuale per-
dita del controllo del mezzo.
HAU23273
Controllo della forcella
Si devono controllare le condizioni ed il fun-
zionamento della forcella come segue agli
intervalli specificati nella tabella della ma-
nutenzione periodica e lubrificazione.
Per controllare le condizioni
Controllare che i tubi di forza non presenti-
no graffi, danneggiamenti o eccessive per-
dite di olio.
Per controllare il funzionamento
1. Posizionare il veicolo su una superficie
piana e mantenerlo diritto.
AVVERTENZA! Per evitare infortuni,
supportare fermamente il veicolo in
modo che non ci sia pericolo che si
ribalti.
[HWA10752]
2. Azionando il freno anteriore, premere
con forza il manubrio diverse volte
verso il basso per verificare se la for-
cella si comprime e si estende regolar-
mente.
ATTENZIONE
HCA10591
Se la forcella è danneggiata o non fun-
ziona agevolmente, farla controllare o ri-
parare da un concessionario Yamaha.
Lubrificante consigliato:
Grasso a base di sapone di litio
UBR7H0H0.book Page 27 Tuesday, October 25, 2016 2:57 PM
Page 72 of 94
Manutenzione e regolazione periodiche
6-28
6
HAU45512

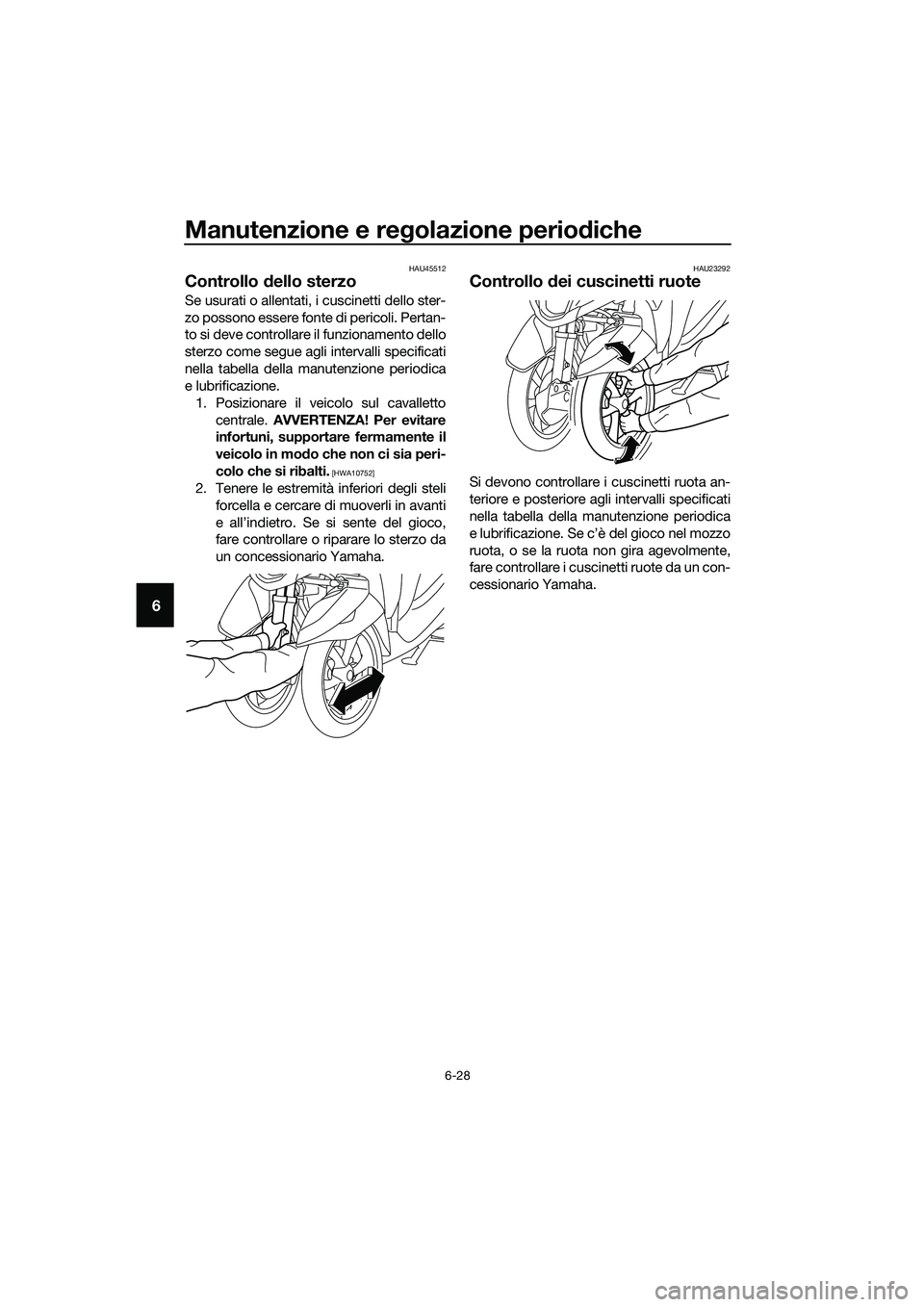

Controllo dello sterzo
Se usurati o allentati, i cuscinetti dello ster-
zo possono essere fonte di pericoli. Pertan-
to si deve controllare il funzionamento dello
sterzo come segue agli intervalli specificati
nella tabella della manutenzione periodica
e lubrificazione.
1. Posizionare il veicolo sul cavalletto
centrale. AVVERTENZA! Per evitare
infortuni, supportare fermamente il
veicolo in modo che non ci sia peri-
colo che si ribalti.
[HWA10752]
2. Tenere le estremità inferiori degli steli
forcella e cercare di muoverli in avanti
e all’indietro. Se si sente del gioco,
fare controllare o riparare lo sterzo da
un concessionario Yamaha.
HAU23292
Controllo dei cuscinetti ruote
Si devono controllare i cuscinetti ruota an-
teriore e posteriore agli intervalli specificati
nella tabella della manutenzione periodica
e lubrificazione. Se c’è del gioco nel mozzo
ruota, o se la ruota non gira agevolmente,
fare controllare i cuscinetti ruote da un con-
cessionario Yamaha.
UBR7H0H0.book Page 28 Tuesday, October 25, 2016 2:57 PM
Page 73 of 94
Manutenzione e regolazione periodiche
6-29
6
HAU61420

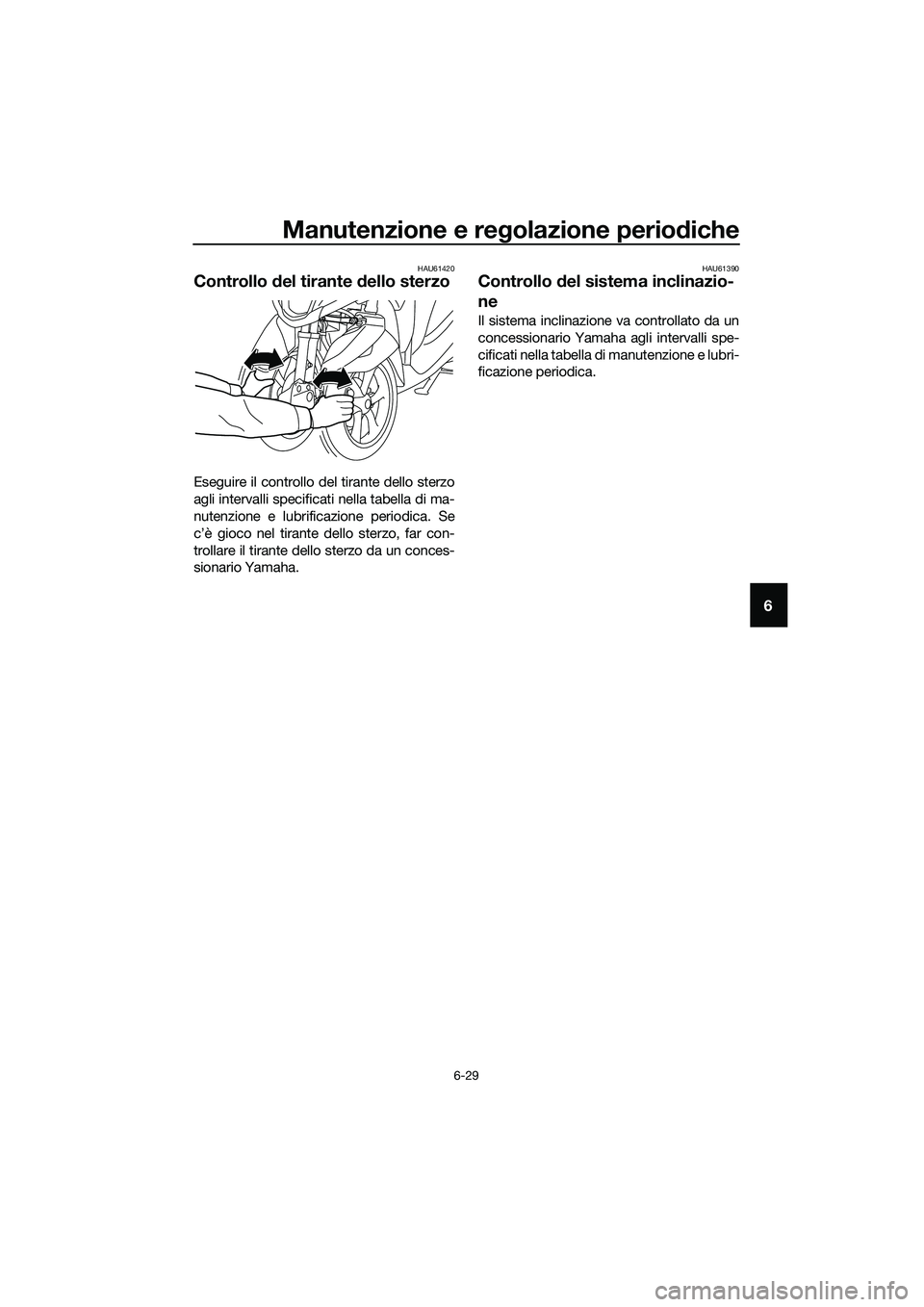

Controllo del tirante dello sterzo
Eseguire il controllo del tirante dello sterzo
agli intervalli specificati nella tabella di ma-
nutenzione e lubrificazione periodica. Se
c’è gioco nel tirante dello sterzo, far con-
trollare il tirante dello sterzo da un conces-
sionario Yamaha.
HAU61390
Controllo del sistema inclinazio-
ne
Il sistema inclinazione va controllato da un
concessionario Yamaha agli intervalli spe-
cificati nella tabella di manutenzione e lubri-
ficazione periodica.
UBR7H0H0.book Page 29 Tuesday, October 25, 2016 2:57 PM
Page 74 of 94
Manutenzione e regolazione periodiche
6-30
6
HAU60691

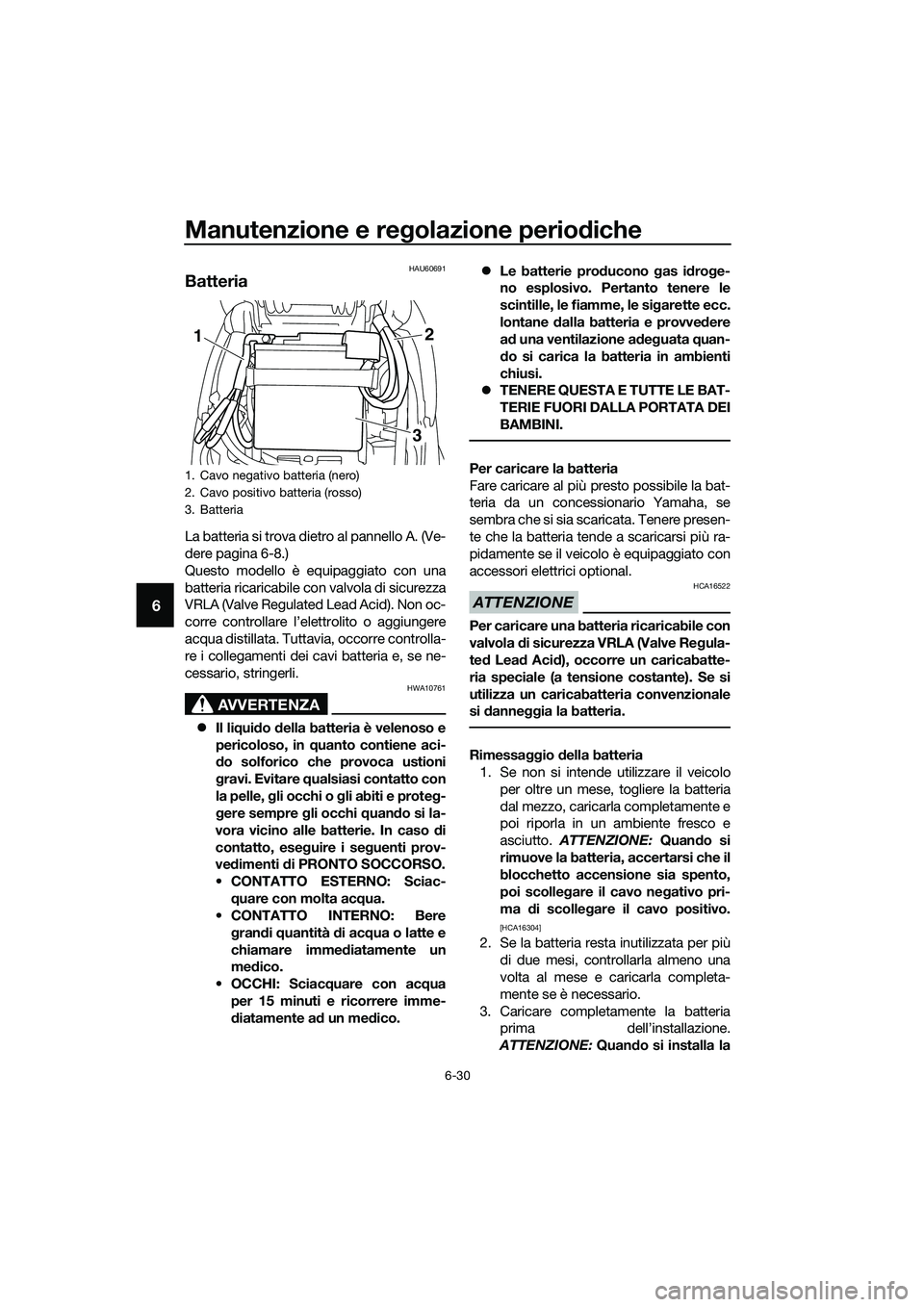

Batteria
La batteria si trova dietro al pannello A. (Ve-
dere pagina 6-8.)
Questo modello è equipaggiato con una
batteria ricaricabile con valvola di sicurezza
VRLA (Valve Regulated Lead Acid). Non oc-
corre controllare l’elettrolito o aggiungere
acqua distillata. Tuttavia, occorre controlla-
re i collegamenti dei cavi batteria e, se ne-
cessario, stringerli.
AVVERTENZA
HWA10761
zIl liquido della batteria è velenoso e
pericoloso, in quanto contiene aci-
do solforico che provoca ustioni
gravi. Evitare qualsiasi contatto con
la pelle, gli occhi o gli abiti e proteg-
gere sempre gli occhi quando si la-
vora vicino alle batterie. In caso di
contatto, eseguire i seguenti prov-
vedimenti di PRONTO SOCCORSO.
CONTATTO ESTERNO: Sciac-
quare con molta acqua.
CONTATTO INTERNO: Bere
grandi quantità di acqua o latte e
chiamare immediatamente un
medico.
OCCHI: Sciacquare con acqua
per 15 minuti e ricorrere imme-
diatamente ad un medico. zLe batterie producono gas idroge-
no esplosivo. Pertanto tenere le
scintille, le fiamme, le sigarette ecc.
lontane dalla batteria e provvedere
ad una ventilazione a
deguata quan-
do si carica la batteria in ambienti
chiusi.
zTENERE QUESTA E TUTTE LE BAT-
TERIE FUORI DALLA PORTATA DEI
BAMBINI.
Per caricare la batteria
Fare caricare al più presto possibile la bat-
teria da un concessionario Yamaha, se
sembra che si sia scaricata. Tenere presen-
te che la batteria tende a scaricarsi più ra-
pidamente se il veicolo è equipaggiato con
accessori elettrici optional.
ATTENZIONE
HCA16522
Per caricare una batteria ricaricabile con
valvola di sicurezza VRLA (Valve Regula-
ted Lead Acid), occorre un caricabatte-
ria speciale (a tensione costante). Se si
utilizza un caricabatteria convenzionale
si danneggia la batteria.
Rimessaggio della batteria
1. Se non si intende utilizzare il veicolo
per oltre un mese, togliere la batteria
dal mezzo, caricarla completamente e
poi riporla in un ambiente fresco e
asciutto. ATTENZIONE: Quando si
rimuove la batteria, accertarsi che il
blocchetto accensione sia spento,
poi scollegare il cavo negativo pri-
ma di scollegare il cavo positivo.
[HCA16304]
2. Se la batteria resta inutilizzata per più
di due mesi, controllarla almeno una
volta al mese e caricarla completa-
mente se è necessario.
3. Caricare completamente la batteria
prima dell’installazione.
ATTENZIONE: Quando si installa la
1. Cavo negativo batteria (nero)
2. Cavo positivo batteria (rosso)
3. Batteria
1
3
2
UBR7H0H0.book Page 30 Tuesday, October 25, 2016 2:57 PM
Page 75 of 94
Manutenzione e regolazione periodiche
6-31
6
batteria, accertarsi che il blocchet-
to accensione sia spento, poi colle-
gare il cavo positivo prima di
collegare il cavo negativo.
[HCA16842]
4. Dopo l’installazione, verificare che i
cavi batteria siano collegati corretta-
mente ai terminali batteria.
ATTENZIONE
HCA16531
Tenere la batteria sempre carica. Se si
ripone una batteria scarica, si possono
provocare danni permanenti alla stessa.
HAU74670

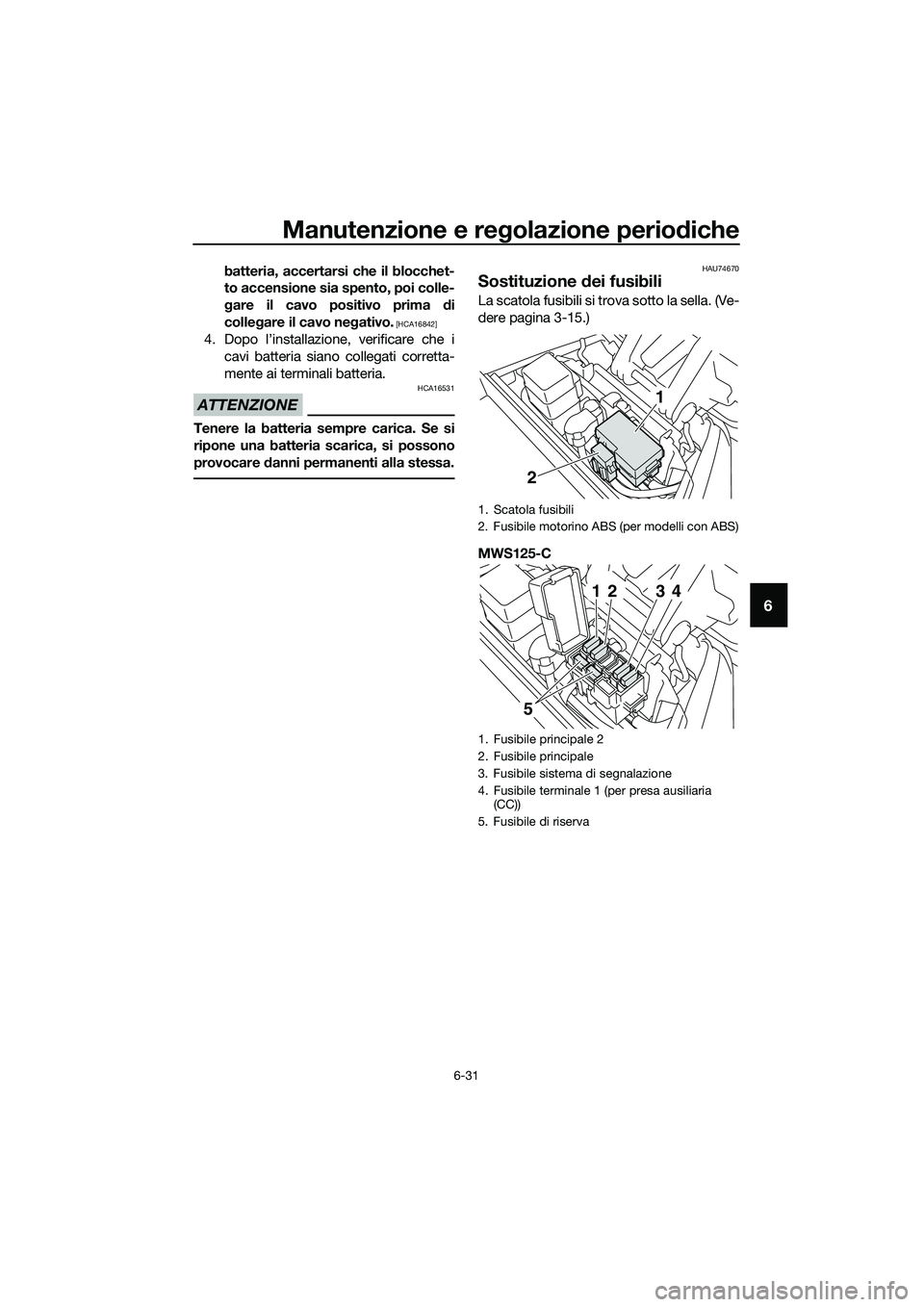

Sostituzione dei fusibili
La scatola fusibili si trova sotto la sella. (Ve-
dere pagina 3-15.)
MWS125-C
1. Scatola fusibili
2. Fusibile motorino ABS (per modelli con ABS)
1. Fusibile principale 2
2. Fusibile principale
3. Fusibile sistema di segnalazione
4. Fusibile terminale 1 (per presa ausiliaria
(CC))
5. Fusibile di riserva
2
1
51
234
UBR7H0H0.book Page 31 Tuesday, October 25, 2016 2:57 PM
Page 76 of 94
Manutenzione e regolazione periodiche
6-32
6

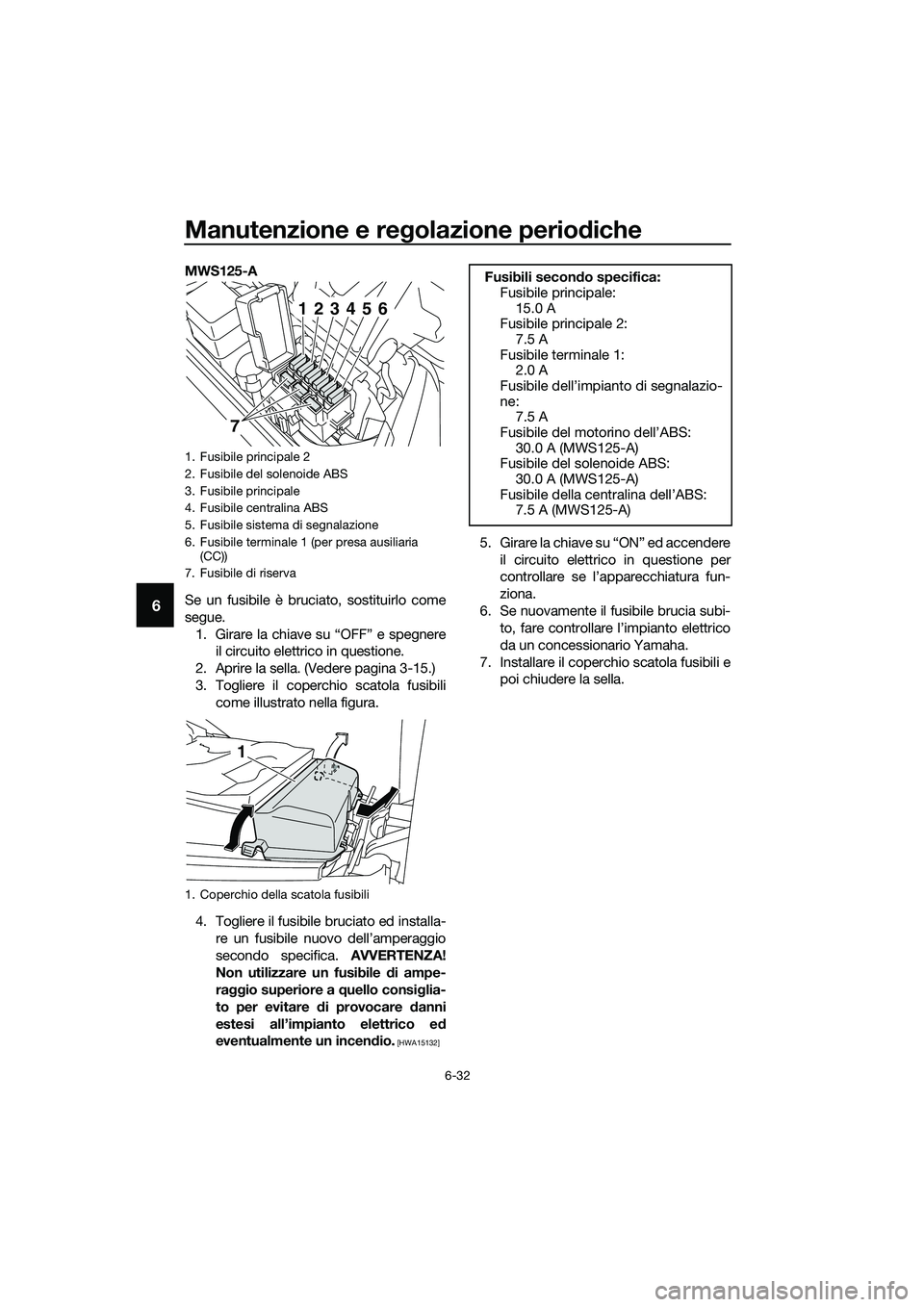

MWS125-A
Se un fusibile è bruciato, sostituirlo come
segue.
1. Girare la chiave su “OFF” e spegnere
il circuito elettrico in questione.
2. Aprire la sella. (Vedere pagina 3-15.)
3. Togliere il coperchio scatola fusibili
come illustrato nella figura.
4. Togliere il fusibile bruciato ed installa-
re un fusibile nuovo dell’amperaggio
secondo specifica. AVVERTENZA!
Non utilizzare un fusibile di ampe-
raggio superiore a quello consiglia-
to per evitare di provocare danni
estesi all’impianto elettrico ed
eventualmente un incendio.
[HWA15132]
5. Girare la chiave su “ON” ed accendere
il circuito elettrico in questione per
controllare se l’apparecchiatura fun-
ziona.
6. Se nuovamente il fusibile brucia subi-
to, fare controllare l’impianto elettrico
da un concessionario Yamaha.
7. Installare il coperchio scatola fusibili e
poi chiudere la sella.
1. Fusibile principale 2
2. Fusibile del solenoide ABS
3. Fusibile principale
4. Fusibile centralina ABS
5. Fusibile sistema di segnalazione
6. Fusibile terminale 1 (per presa ausiliaria
(CC))
7. Fusibile di riserva
1. Coperchio della scatola fusibili
71
23456
1
Fusibili secondo specifica:
Fusibile principale:
15.0 A
Fusibile principale 2:
7.5 A
Fusibile terminale 1:
2.0 A
Fusibile dell’impianto di segnalazio-
ne:
7.5 A
Fusibile del motorino dell’ABS:
30.0 A (MWS125-A)
Fusibile del solenoide ABS:
30.0 A (MWS125-A)
Fusibile della centralina dell’ABS:
7.5 A (MWS125-A)
UBR7H0H0.book Page 32 Tuesday, October 25, 2016 2:57 PM
Page 77 of 94
Manutenzione e regolazione periodiche
6-33
6
HAU62850

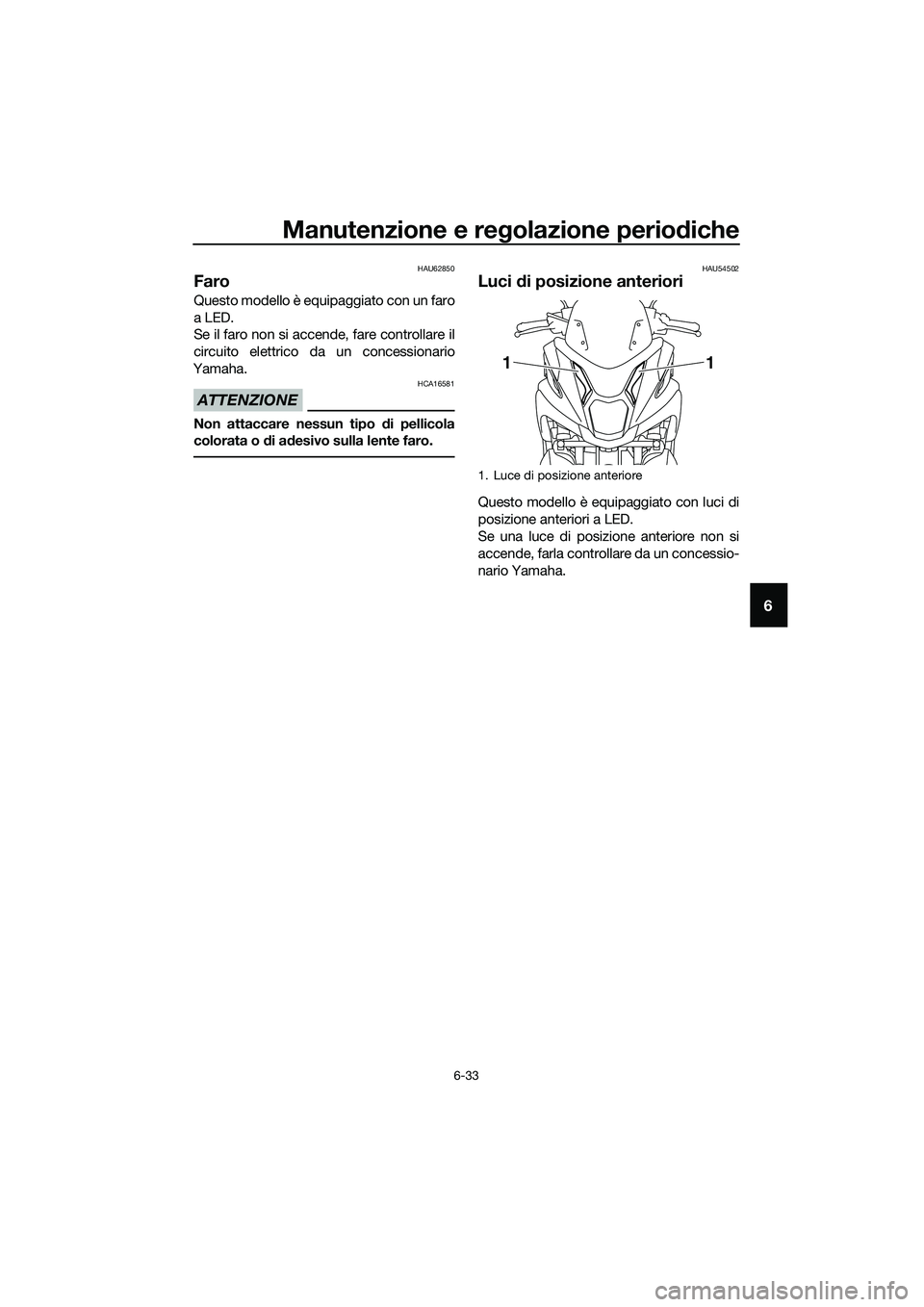

Faro
Questo modello è equipaggiato con un faro
a LED.
Se il faro non si accende, fare controllare il
circuito elettrico da un concessionario
Yamaha.
ATTENZIONE
HCA16581
Non attaccare nessun tipo di pellicola
colorata o di adesivo sulla lente faro.
HAU54502
Luci di posizione anteriori
Questo modello è equipaggiato con luci di
posizione anteriori a LED.
Se una luce di posizione anteriore non si
accende, farla controllare da un concessio-
nario Yamaha.
1. Luce di posizione anteriore
11
UBR7H0H0.book Page 33 Tuesday, October 25, 2016 2:57 PM
Page 78 of 94
Manutenzione e regolazione periodiche
6-34
6
HAU70540

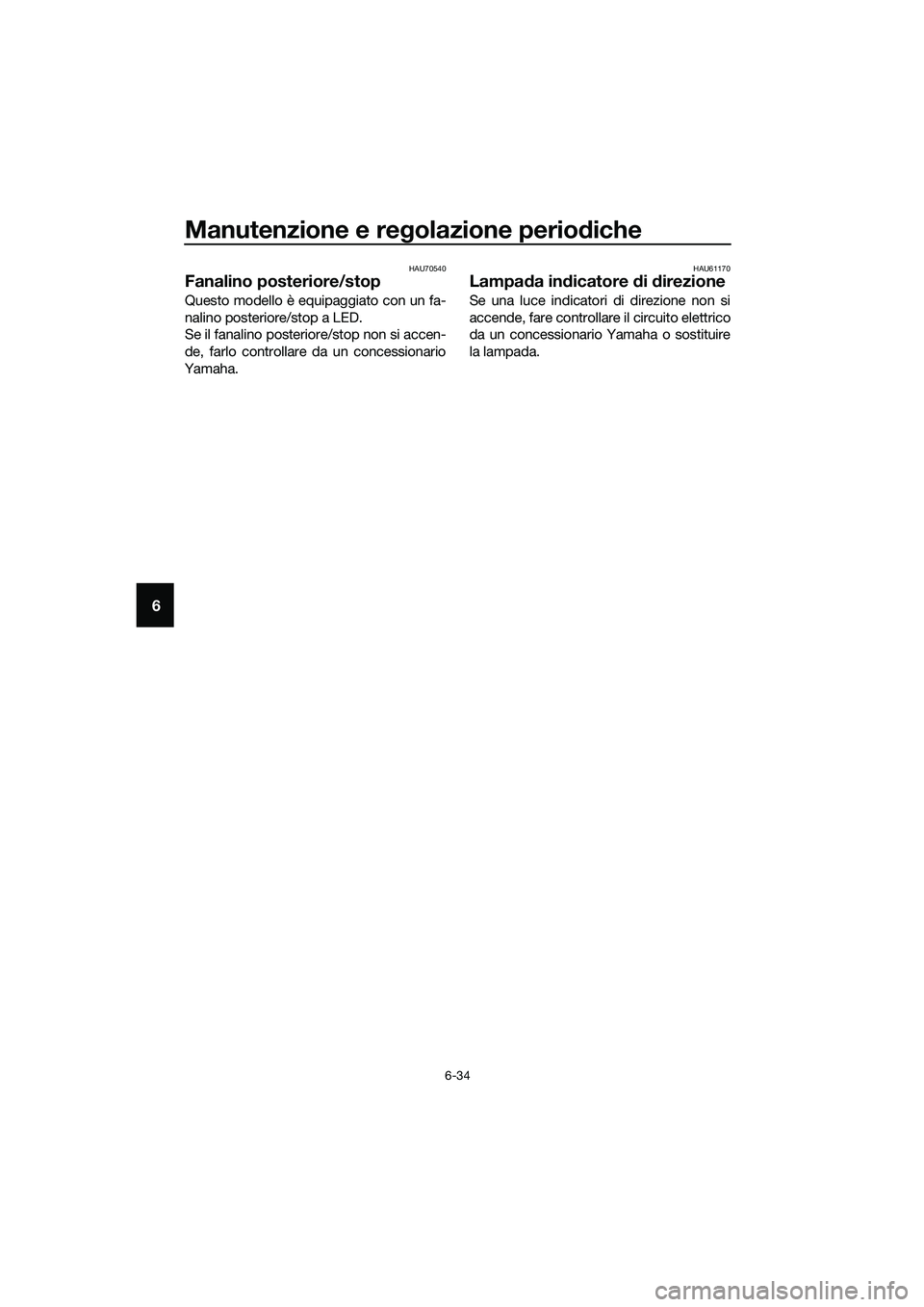

Fanalino posteriore/stop
Questo modello è equipaggiato con un fa-
nalino posteriore/stop a LED.
Se il fanalino posteriore/stop non si accen-
de, farlo controllare da un concessionario
Yamaha.
HAU61170
Lampada indicatore di direzione
Se una luce indicatori di direzione non si
accende, fare controllare il circuito elettrico
da un concessionario Yamaha o sostituire
la lampada.
UBR7H0H0.book Page 34 Tuesday, October 25, 2016 2:57 PM
Page 79 of 94
Manutenzione e regolazione periodiche
6-35
6
HAUM3510

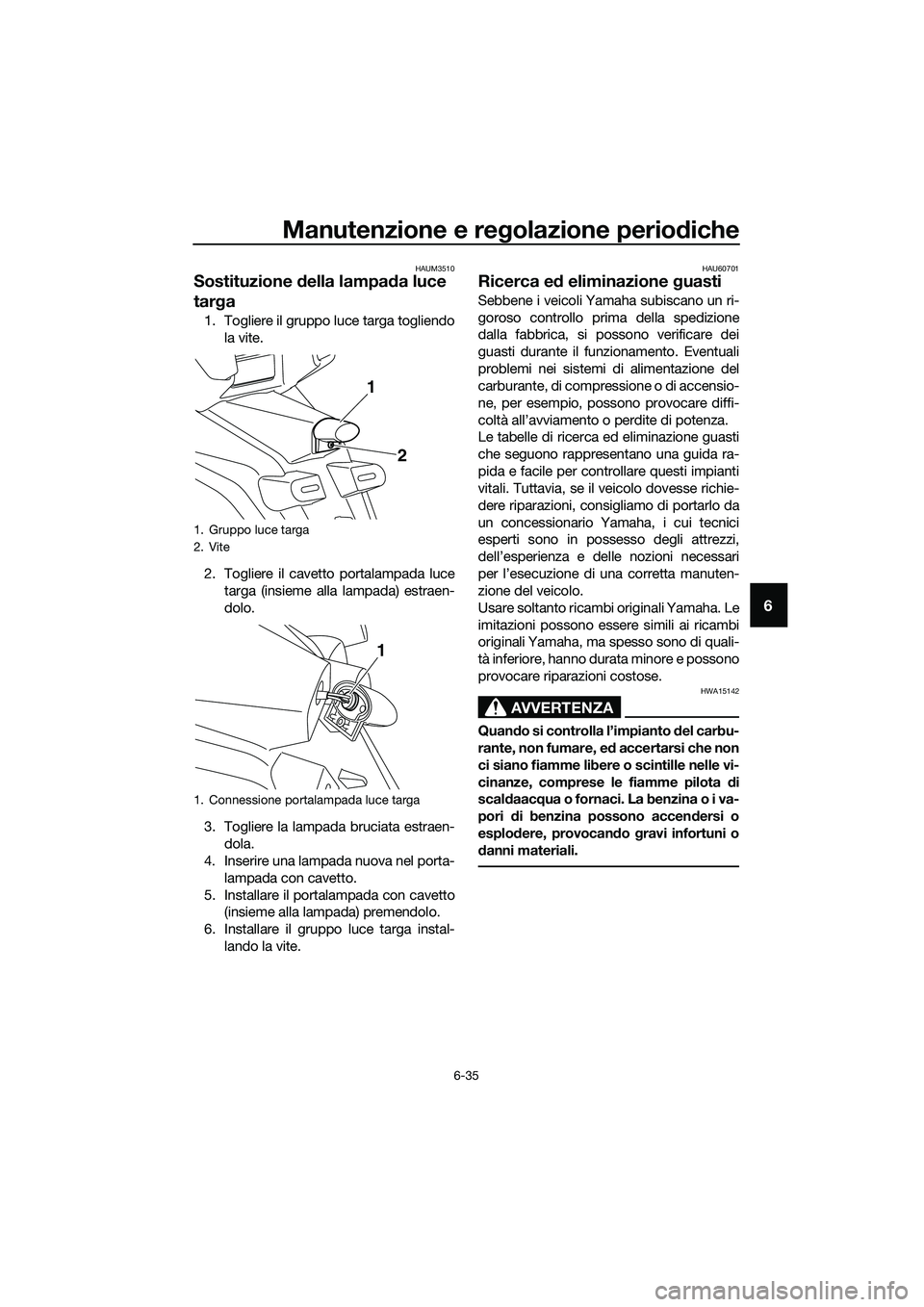

Sostituzione della lampada luce
targa
1. Togliere il gruppo luce targa togliendo
la vite.
2. Togliere il cavetto portalampada luce
targa (insieme alla lampada) estraen-
dolo.
3. Togliere la lampada bruciata estraen-
dola.
4. Inserire una lampada nuova nel porta-
lampada con cavetto.
5. Installare il portalampada con cavetto
(insieme alla lampada) premendolo.
6. Installare il gruppo luce targa instal-
lando la vite.
HAU60701

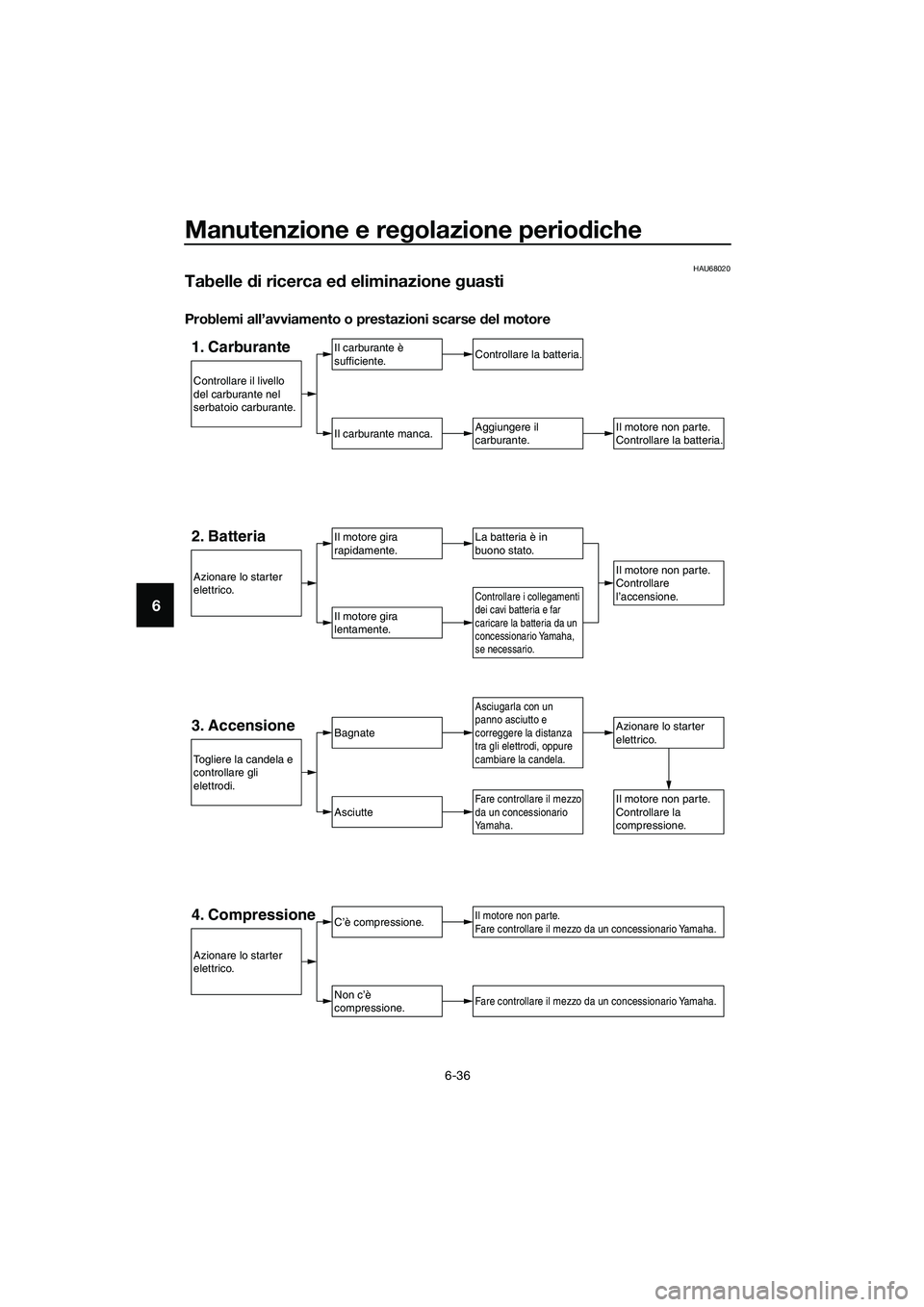

Ricerca ed eliminazione guasti
Sebbene i veicoli Yamaha subiscano un ri-
goroso controllo prima della spedizione
dalla fabbrica, si possono verificare dei
guasti durante il funzionamento. Eventuali
problemi nei sistemi di alimentazione del
carburante, di compressione o di accensio-
ne, per esempio, possono provocare diffi-
coltà all’avviamento o perdite di potenza.
Le tabelle di ricerca ed eliminazione guasti
che seguono rappresentano una guida ra-
pida e facile per controllare questi impianti
vitali. Tuttavia, se il veicolo dovesse richie-
dere riparazioni, consigliamo di portarlo da
un concessionario Yamaha, i cui tecnici
esperti sono in possesso degli attrezzi,
dell’esperienza e delle nozioni necessari
per l’esecuzione di una corretta manuten-
zione del veicolo.
Usare soltanto ricambi originali Yamaha. Le
imitazioni possono essere simili ai ricambi
originali Yamaha, ma spesso sono di quali-
tà inferiore, hanno durata minore e possono
provocare riparazioni costose.
AVVERTENZA
HWA15142
Quando si controlla l’impianto del carbu-
rante, non fumare, ed accertarsi che non
ci siano fiamme libere o scintille nelle vi-
cinanze, comprese le fiamme pilota di
scaldaacqua o fornaci. La benzina o i va-
pori di benzina possono accendersi o
esplodere, provocando gravi infortuni o
danni materiali.
1. Gruppo luce targa
2. Vite
1. Connessione portalampada luce targa
1
2
1
UBR7H0H0.book Page 35 Tuesday, October 25, 2016 2:57 PM
Page 80 of 94
Manutenzione e regolazione periodiche
6-36
6
HAU68020
Tabelle di ricerca ed eliminazione guasti
Problemi all’avviamento o prestazioni scarse del motore
1. CarburanteIl carburante è
sufficiente.
Il carburante manca.
Controllare la batteria.
Aggiungere il
carburante.
Il motore gira
rapidamente.
Il motore gira
lentamente.
Azionare lo starter
elettrico.
Il motore non parte.
Controllare la batteria.
Asciugarla con un
panno asciutto e
correggere la distanza
tra gli elettrodi, oppure
cambiare la candela.
Controllare i collegamenti
dei cavi batteria e far
caricare la batteria da un
concessionario Yamaha,
se necessario.
2. BatteriaLa batteria è in
buono stato.
Il motore non parte.
Controllare
l’accensione.
3. AccensioneBagnate
Asciutte
C’è compressione.
Non c’è
compressione.
Il motore non parte.
Fare controllare il mezzo da un concessionario Yamaha.
Fare controllare il mezzo da un concessionario Yamaha.
Il motore non parte.
Controllare la
compressione.Fare controllare il mezzo
da un concessionario
Yamaha.
Togliere la candela e
controllare gli
elettrodi.
Azionare lo starter
elettrico.
Azionare lo starter
elettrico.
Controllare il livello
del carburante nel
serbatoio carburante.
4. Compressione
UBR7H0H0.book Page 36 Tuesday, October 25, 2016 2:57 PM
