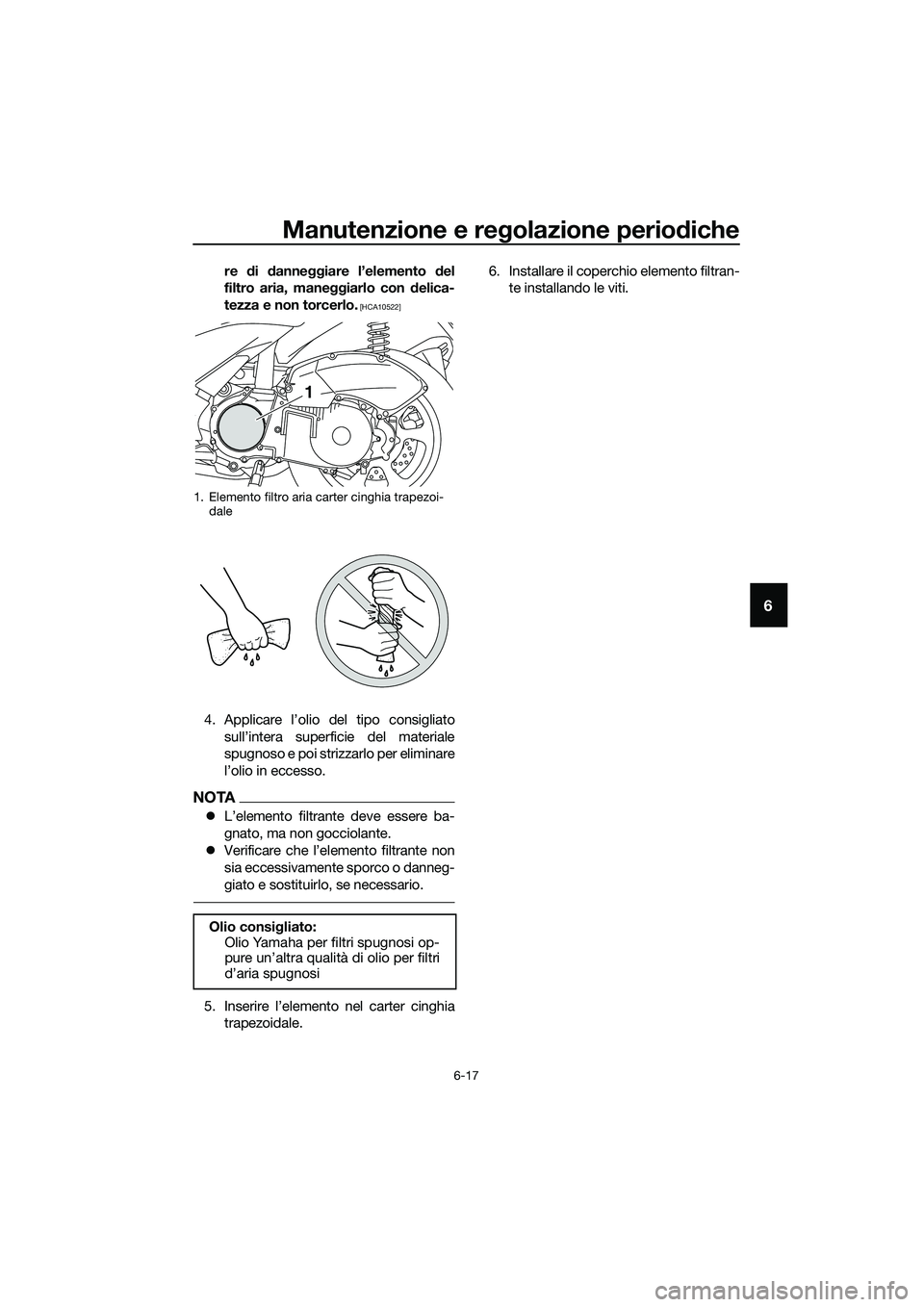

re di danneggiare l’elemento del
filtro aria, maneggiarlo con delica-
tezza e non torcerlo.
[HCA10522]
4. Applicare l’olio del tipo consigliato
sull’intera superficie del materiale
spugnoso e poi strizzarlo per eliminare
l’olio in eccesso.
NOTA
zL’elemento filtrante deve essere ba-
gnato, ma non gocciolante.
zVerificare che l’elemento filtrante non
sia eccessivamente sporco o danneg-
giato e sostituirlo, se necessario.
5. Inserire l’elemento nel carter cinghia
trapezoidale.6. Installare il coperchio elemento filtran-
te installando le viti.
1. Elemento filtro aria carter cinghia trapezoi-
dale
Olio consigliato:
Olio Yamaha per filtri spugnosi op-
pure un’altra qualità di olio per filtri
d’aria spugnosi
1
UBR7H0H0.book Page 17 Tuesday, October 25, 2016 2:57 PM

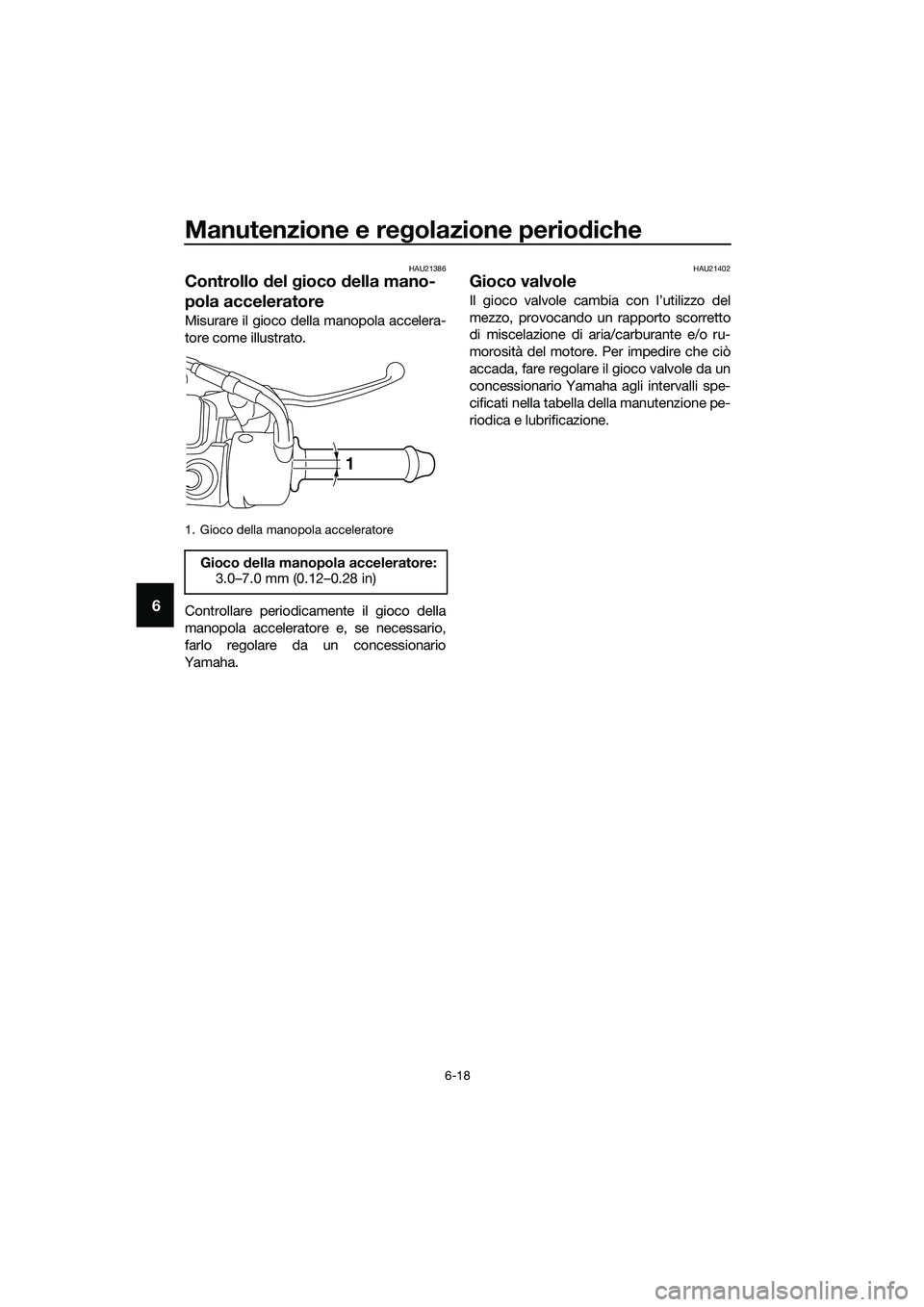

Manutenzione e regolazione periodiche
6-18
6
HAU21386
Controllo del gioco della mano-
pola acceleratore
Misurare il gioco della manopola accelera-
tore come illustrato.
Controllare periodicamente il gioco della
manopola acceleratore e, se necessario,
farlo regolare da un concessionario
Yamaha.
HAU21402
Gioco valvole
Il gioco valvole cambia con l’utilizzo del
mezzo, provocando un rapporto scorretto
di miscelazione di aria/carburante e/o ru-
morosità del motore. Per impedire che ciò
accada, fare regolare il gioco valvole da un
concessionario Yamaha agli intervalli spe-
cificati nella tabella della manutenzione pe-
riodica e lubrificazione.
1. Gioco della manopola acceleratore
Gioco della manopola acceleratore:
3.0–7.0 mm (0.12–0.28 in)
1
UBR7H0H0.book Page 18 Tuesday, October 25, 2016 2:57 PM

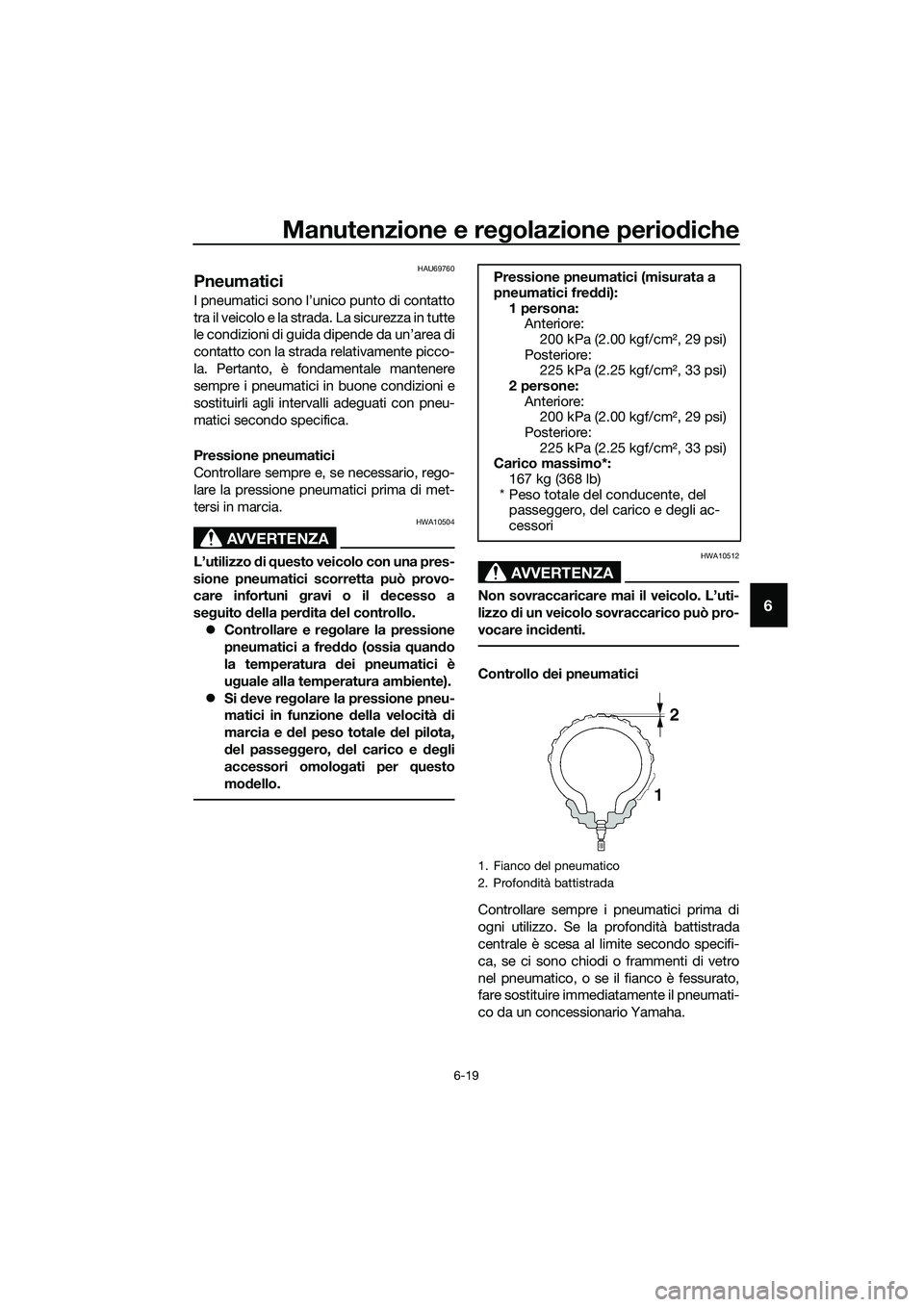

Manutenzione e regolazione periodiche
6-19
6
HAU69760
Pneumatici
I pneumatici sono l’unico punto di contatto
tra il veicolo e la strada. La sicurezza in tutte
le condizioni di guida dipende da un’area di
contatto con la strada relativamente picco-
la. Pertanto, è fondamentale mantenere
sempre i pneumatici in buone condizioni e
sostituirli agli intervalli adeguati con pneu-
matici secondo specifica.
Pressione pneumatici
Controllare sempre e, se necessario, rego-
lare la pressione pneumatici prima di met-
tersi in marcia.
AVVERTENZA
HWA10504
L’utilizzo di questo veicolo con una pres-
sione pneumatici scorretta può provo-
care infortuni gravi o il decesso a
seguito della perdita del controllo.
zControllare e regolare la pressione
pneumatici a freddo (ossia quando
la temperatura dei pneumatici è
uguale alla temperatura ambiente).
zSi deve regolare la pressione pneu-
matici in funzione della velocità di
marcia e del peso totale del pilota,
del passeggero, del carico e degli
accessori omologati per questo
modello.AVVERTENZA
HWA10512
Non sovraccaricare mai il veicolo. L’uti-
lizzo di un veicolo sovraccarico può pro-
vocare incidenti.
Controllo dei pneumatici
Controllare sempre i pneumatici prima di
ogni utilizzo. Se la profondità battistrada
centrale è scesa al limite secondo specifi-
ca, se ci sono chiodi o frammenti di vetro
nel pneumatico, o se il fianco è fessurato,
fare sostituire immediatamente il pneumati-
co da un concessionario Yamaha.Pressione pneumatici (misurata a
pneumatici freddi):
1 persona:
Anteriore:
200 kPa (2.00 kgf/cm², 29 psi)
Posteriore:
225 kPa (2.25 kgf/cm², 33 psi)
2 persone:
Anteriore:
200 kPa (2.00 kgf/cm², 29 psi)
Posteriore:
225 kPa (2.25 kgf/cm², 33 psi)
Carico massimo*:
167 kg (368 lb)
* Peso totale del conducente, del
passeggero, del carico e degli ac-
cessori
1. Fianco del pneumatico
2. Profondità battistrada
UBR7H0H0.book Page 19 Tuesday, October 25, 2016 2:57 PM

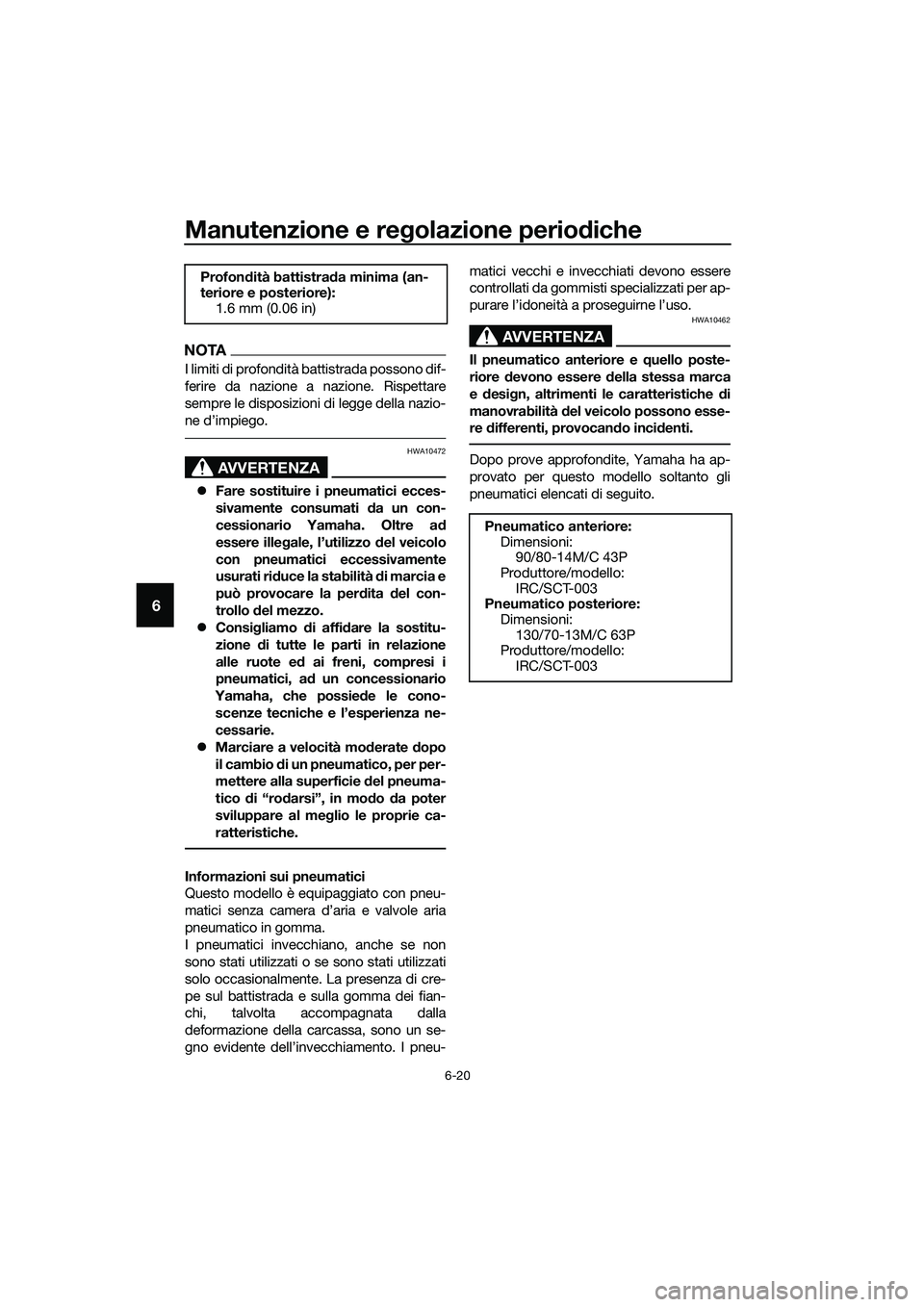

Manutenzione e regolazione periodiche
6-20
6
NOTA
I limiti di profondità battistrada possono dif-
ferire da nazione a nazione. Rispettare
sempre le disposizioni di legge della nazio-
ne d’impiego.
AVVERTENZA
HWA10472
zFare sostituire i pneumatici ecces-
sivamente consumati da un con-
cessionario Yamaha. Oltre ad
essere illegale, l’utilizzo del veicolo
con pneumatici eccessivamente
usurati riduce la stabilità di marcia e
può provocare la perdita del con-
trollo del mezzo.
zConsigliamo di affidare la sostitu-
zione di tutte le parti in relazione
alle ruote ed ai freni, compresi i
pneumatici, ad un concessionario
Yamaha, che possiede le cono-
scenze tecniche e l’esperienza ne-
cessarie.
zMarciare a velocità moderate dopo
il cambio di un pneumatico, per per-
mettere alla superficie del pneuma-
tico di “rodarsi”, in modo da poter
sviluppare al meglio le proprie ca-
ratteristiche.
Informazioni sui pneumatici
Questo modello è equipaggiato con pneu-
matici senza camera d’aria e valvole aria
pneumatico in gomma.
I pneumatici invecchiano, anche se non
sono stati utilizzati o se sono stati utilizzati
solo occasionalmente. La presenza di cre-
pe sul battistrada e sulla gomma dei fian-
chi, talvolta accompagnata dalla
deformazione della carcassa, sono un se-
gno evidente dell’invecchiamento. I pneu-matici vecchi e invecchiati devono essere
controllati da gommisti specializzati per ap-
purare l’idoneità a proseguirne l’uso.
AVVERTENZA
HWA10462
Il pneumatico anteriore e quello poste-
riore devono essere della stessa marca
e design, altrimenti le caratteristiche di
manovrabilità del veicolo possono esse-
re differenti, provocando incidenti.
Dopo prove approfondite, Yamaha ha ap-
provato per questo modello soltanto gli
pneumatici elencati di seguito. Profondità battistrada minima (an-
teriore e posteriore):
1.6 mm (0.06 in)
Pneumatico anteriore:
Dimensioni:
90/80-14M/C 43P
Produttore/modello:
IRC/SCT-003
Pneumatico posteriore:
Dimensioni:
130/70-13M/C 63P
Produttore/modello:
IRC/SCT-003
UBR7H0H0.book Page 20 Tuesday, October 25, 2016 2:57 PM

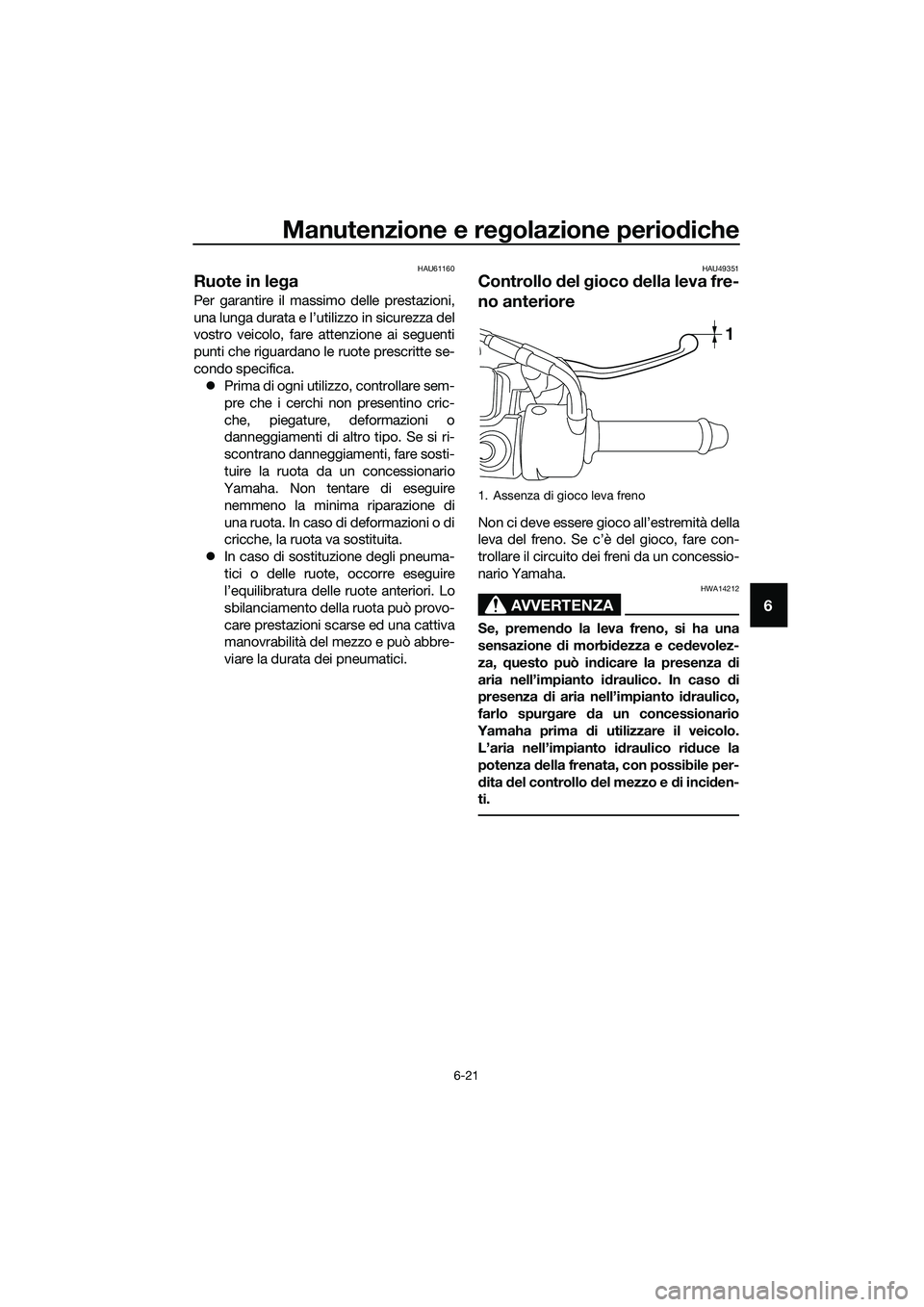

Manutenzione e regolazione periodiche
6-21
6
HAU61160
Ruote in lega
Per garantire il massimo delle prestazioni,
una lunga durata e l’utilizzo in sicurezza del
vostro veicolo, fare attenzione ai seguenti
punti che riguardano le ruote prescritte se-
condo specifica.
zPrima di ogni utilizzo, controllare sem-
pre che i cerchi non presentino cric-
che, piegature, deformazioni o
danneggiamenti di altro tipo. Se si ri-
scontrano danneggiamenti, fare sosti-
tuire la ruota da un concessionario
Yamaha. Non tentare di eseguire
nemmeno la minima riparazione di
una ruota. In caso di deformazioni o di
cricche, la ruota va sostituita.
zIn caso di sostituzione degli pneuma-
tici o delle ruote, occorre eseguire
l’equilibratura delle ruote anteriori. Lo
sbilanciamento della ruota può provo-
care prestazioni scarse ed una cattiva
manovrabilità del mezzo e può abbre-
viare la durata dei pneumatici.
HAU49351
Controllo del gioco della leva fre-
no anteriore
Non ci deve essere gioco all’estremità della
leva del freno. Se c’è del gioco, fare con-
trollare il circuito dei freni da un concessio-
nario Yamaha.
AVVERTENZA
HWA14212
Se, premendo la leva freno, si ha una
sensazione di morbidezza e cedevolez-
za, questo può indicare la presenza di
aria nell’impianto idraulico. In caso di
presenza di aria nell’impianto idraulico,
farlo spurgare da un concessionario
Yamaha prima di utilizzare il veicolo.
L’aria nell’impianto idraulico riduce la
potenza della frenata, con possibile per-
dita del controllo del mezzo e di inciden-
ti.
1. Assenza di gioco leva freno
1
UBR7H0H0.book Page 21 Tuesday, October 25, 2016 2:57 PM

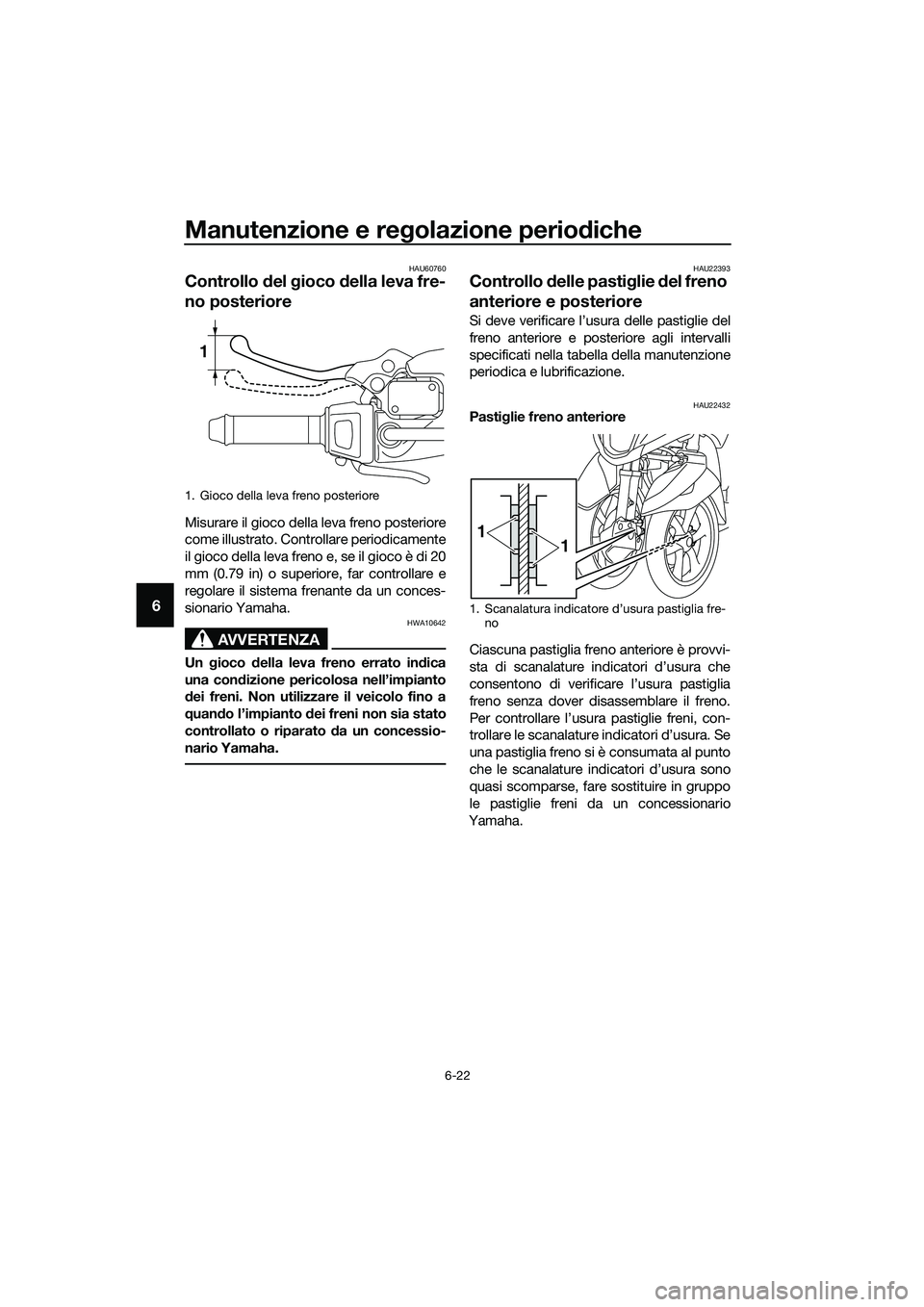

Manutenzione e regolazione periodiche
6-22
6
HAU60760
Controllo del gioco della leva fre-
no posteriore
Misurare il gioco della leva freno posteriore
come illustrato. Controllare periodicamente
il gioco della leva freno e, se il gioco è di 20
mm (0.79 in) o superiore, far controllare e
regolare il sistema frenante da un conces-
sionario Yamaha.
AVVERTENZA
HWA10642
Un gioco della leva freno errato indica
una condizione pericolosa nell’impianto
dei freni. Non utilizzare il veicolo fino a
quando l’impianto dei freni non sia stato
controllato o riparato da un concessio-
nario Yamaha.
HAU22393
Controllo delle pastiglie del freno
anteriore e posteriore
Si deve verificare l’usura delle pastiglie del
freno anteriore e posteriore agli intervalli
specificati nella tabella della manutenzione
periodica e lubrificazione.
HAU22432Pastiglie freno anteriore
Ciascuna pastiglia freno anteriore è provvi-
sta di scanalature indicatori d’usura che
consentono di verificare l’usura pastiglia
freno senza dover disassemblare il freno.
Per controllare l’usura pastiglie freni, con-
trollare le scanalature indicatori d’usura. Se
una pastiglia freno si è consumata al punto
che le scanalature indicatori d’usura sono
quasi scomparse, fare sostituire in gruppo
le pastiglie freni da un concessionario
Yamaha.
1. Gioco della leva freno posteriore
1
1.
no
1
1
UBR7H0H0.book Page 22 Tuesday, October 25, 2016 2:57 PM

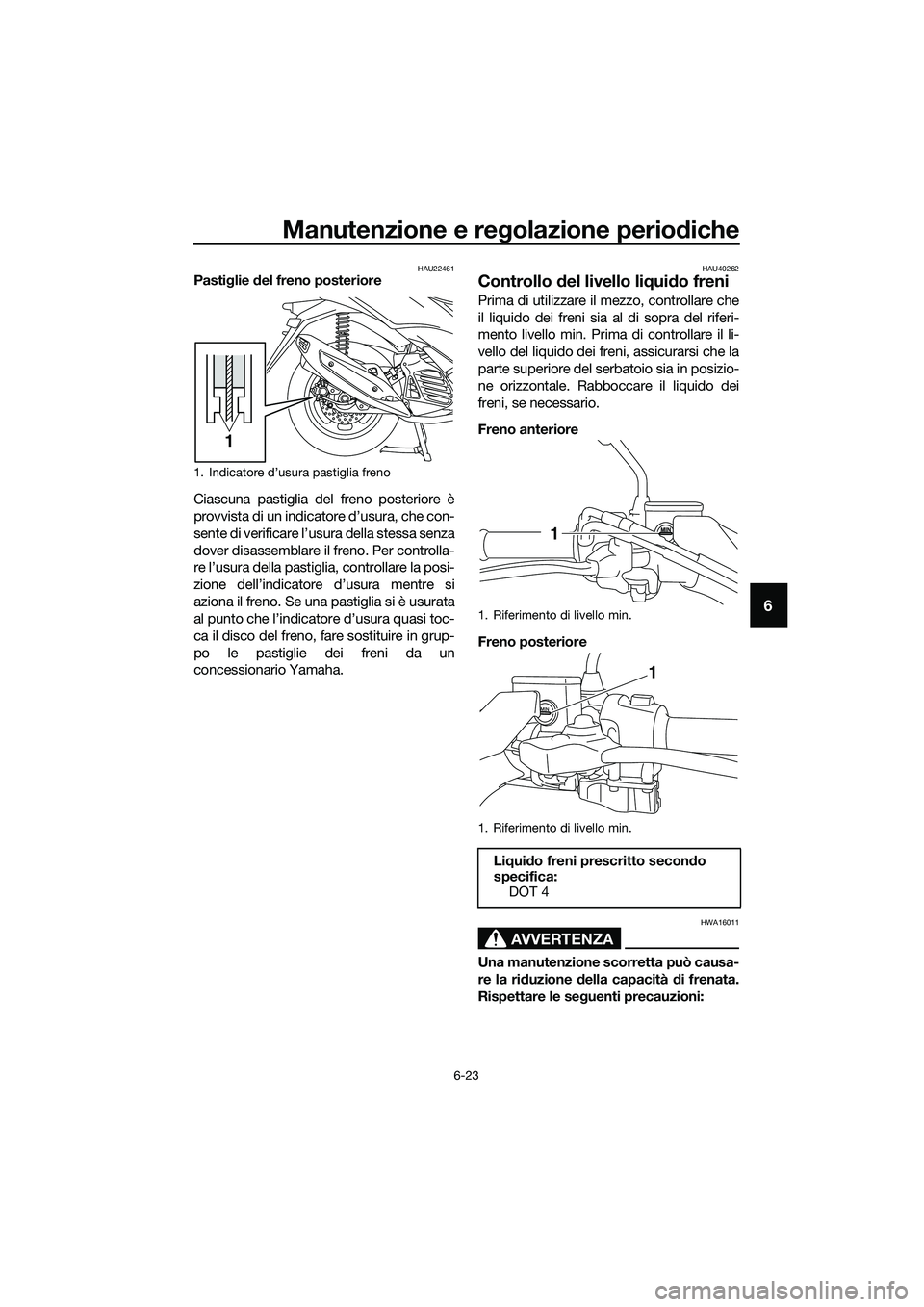

Manutenzione e regolazione periodiche
6-23
6
HAU22461Pastiglie del freno posteriore
Ciascuna pastiglia del freno posteriore è
provvista di un indicatore d’usura, che con-
sente di verificare l’usura della stessa senza
dover disassemblare il freno. Per controlla-
re l’usura della pastiglia, controllare la posi-
zione dell’indicatore d’usura mentre si
aziona il freno. Se una pastiglia si è usurata
al punto che l’indicatore d’usura quasi toc-
ca il disco del freno, fare sostituire in grup-
po le pastiglie dei freni da un
concessionario Yamaha.HAU40262
Controllo del livello liquido freni
Prima di utilizzare il mezzo, controllare che
il liquido dei freni sia al di sopra del riferi-
mento livello min. Prima di controllare il li-
vello del liquido dei freni, assicurarsi che la
parte superiore del serbatoio sia in posizio-
ne orizzontale. Rabboccare il liquido dei
freni, se necessario.
Freno anteriore
Freno posteriore
AVVERTENZA
HWA16011
Una manutenzione scorretta può causa-
re la riduzione della capacità di frenata.
Rispettare le seguenti precauzioni:
1. Indicatore d’usura pastiglia freno
1
1. Riferimento di livello min.
1. Riferimento di livello min.
Liquido freni prescritto secondo
specifica:
DOT 4
1
1
UBR7H0H0.book Page 23 Tuesday, October 25, 2016 2:57 PM

Manutenzione e regolazione periodiche
6-24
6
zUn livello insufficiente del liquido
freni potrebbe provocare l’ingresso
di aria nel circuito freni, causando
una diminuzione delle prestazioni di
frenata.
zPulire il tappo di riempimento prima
di rimuoverlo. Utilizzare solo liquido
dei freni DOT 4 proveniente da un
contenitore sigillato.
zUtilizzare solo il liquido freni pre-
scritto secondo specifica; altrimen-
ti le guarnizioni in gomma
potrebbero deteriorarsi, causando
perdite.
zRabboccare con lo stesso tipo di li-
quido freni. L’aggiunta di un liquido
dei freni diverso da DOT 4 può cau-
sare una reazione chimica nociva.
zEvitare infiltrazioni d’acqua o di pol-
vere nel serbatoio liquido freni du-
rante il rifornimento. L’ac
qua causa
una notevole riduzione del punto di
ebollizione del liquido e può provo-

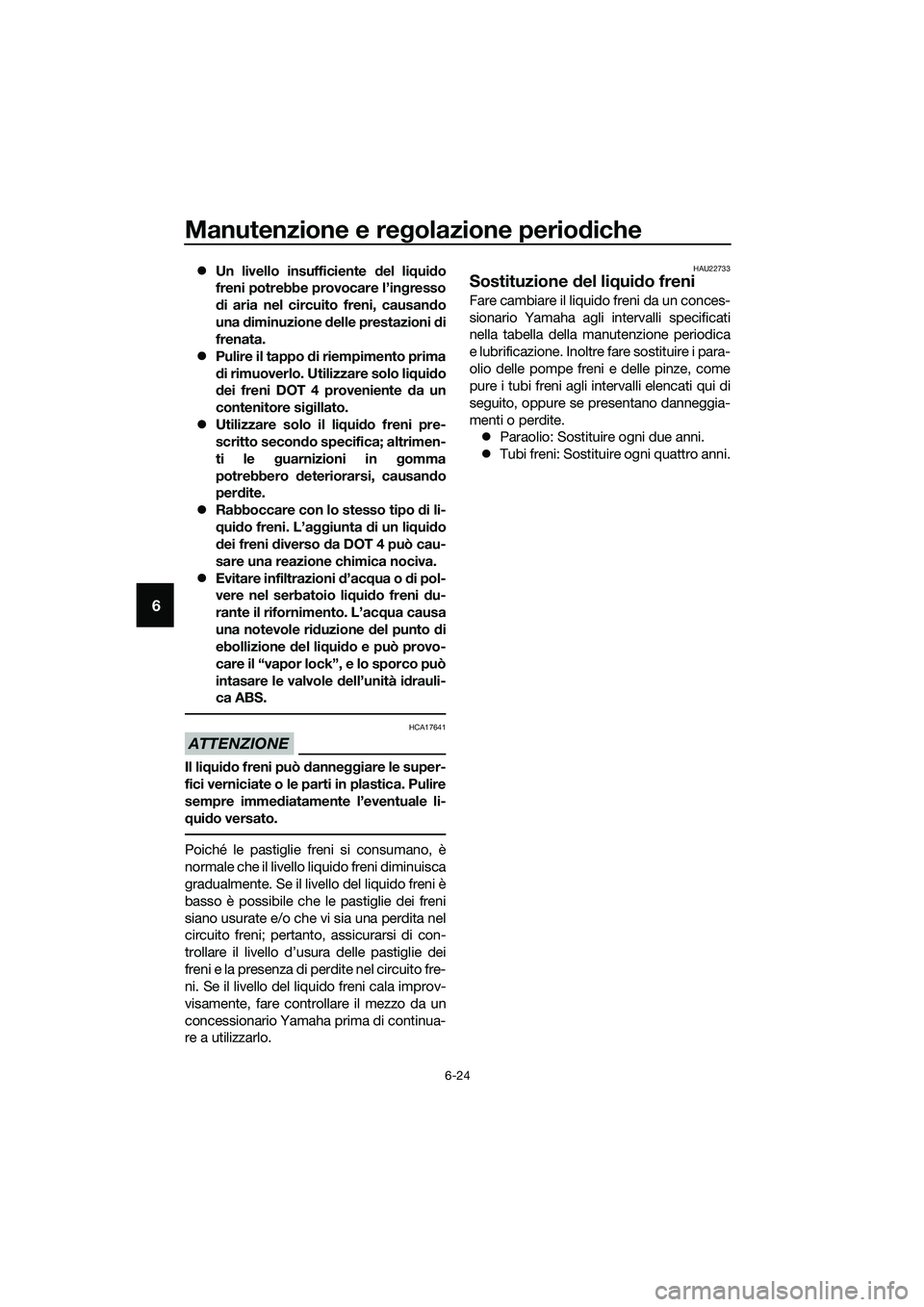

care il “vapor lock”, e lo sporco può
intasare le valvole dell’unità idrauli-
ca ABS.
ATTENZIONE
HCA17641
Il liquido freni può danneggiare le super-
fici verniciate o le parti in plastica. Pulire
sempre immediatamente l’eventuale li-
quido versato.
Poiché le pastiglie freni si consumano, è
normale che il livello liquido freni diminuisca
gradualmente. Se il livello del liquido freni è
basso è possibile che le pastiglie dei freni
siano usurate e/o che vi sia una perdita nel
circuito freni; pertanto, assicurarsi di con-
trollare il livello d’usura delle pastiglie dei
freni e la presenza di perdite nel circuito fre-
ni. Se il livello del liquido freni cala improv-
visamente, fare controllare il mezzo da un
concessionario Yamaha prima di continua-
re a utilizzarlo.
HAU22733
Sostituzione del liquido freni
Fare cambiare il liquido freni da un conces-
sionario Yamaha agli intervalli specificati
nella tabella della manutenzione periodica
e lubrificazione. Inoltre fare sostituire i para-
olio delle pompe freni e delle pinze, come
pure i tubi freni agli intervalli elencati qui di
seguito, oppure se presentano danneggia-
menti o perdite.
zParaolio: Sostituire ogni due anni.
zTubi freni: Sostituire ogni quattro anni.
UBR7H0H0.book Page 24 Tuesday, October 25, 2016 2:57 PM

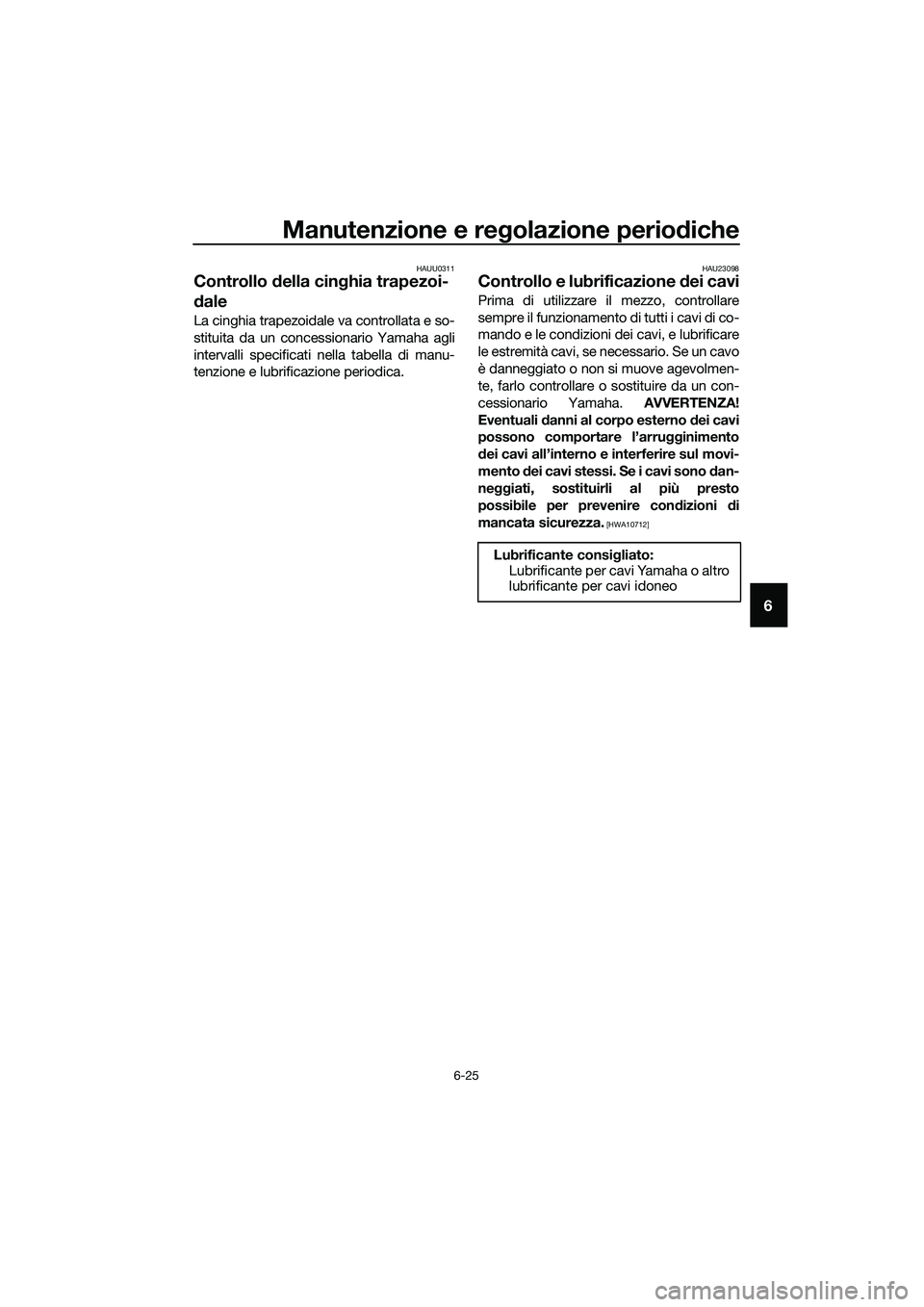

Manutenzione e regolazione periodiche
6-25
6
HAUU0311
Controllo della cinghia trapezoi-
dale
La cinghia trapezoidale va controllata e so-
stituita da un concessionario Yamaha agli
intervalli specificati nella tabella di manu-
tenzione e lubrificazione periodica.
HAU23098
Controllo e lubrificazione dei cavi
Prima di utilizzare il mezzo, controllare
sempre il funzionamento di tutti i cavi di co-
mando e le condizioni dei cavi, e lubrificare
le estremità cavi, se necessario. Se un cavo
è danneggiato o non si muove agevolmen-
te, farlo controllare o sostituire da un con-
cessionario Yamaha. AVVERTENZA!
Eventuali danni al corpo esterno dei cavi
possono comportare l’arrugginimento
dei cavi all’interno e interferire sul movi-
mento dei cavi stessi. Se i cavi sono dan-
neggiati, sostituirli al più presto
possibile per prevenire condizioni di
mancata sicurezza.
[HWA10712]
Lubrificante consigliato:
Lubrificante per cavi Yamaha o altro
lubrificante per cavi idoneo
UBR7H0H0.book Page 25 Tuesday, October 25, 2016 2:57 PM

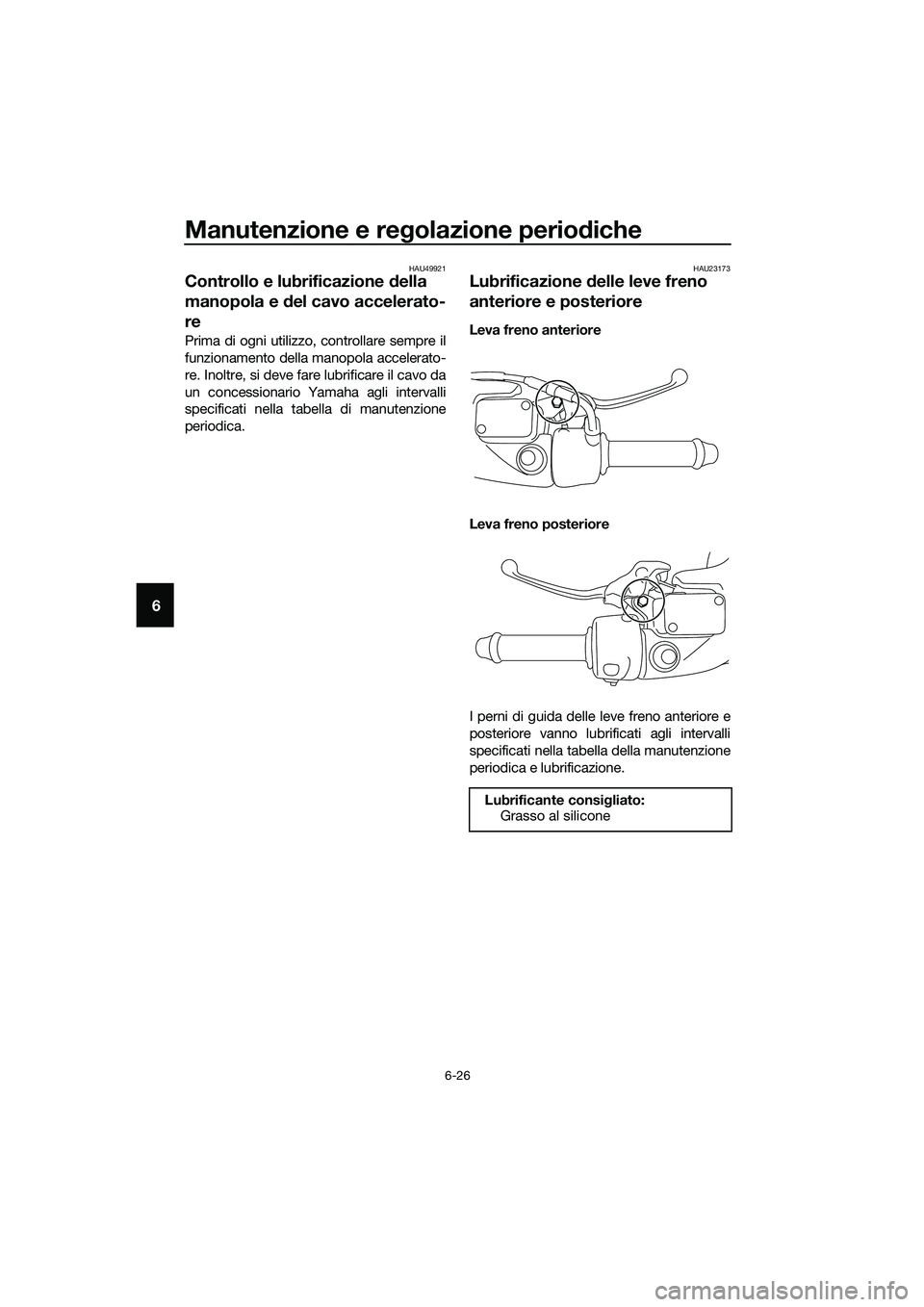

Manutenzione e regolazione periodiche
6-26
6
HAU49921
Controllo e lubrificazione della
manopola e del cavo accelerato-
re
Prima di ogni utilizzo, controllare sempre il
funzionamento della manopola accelerato-
re. Inoltre, si deve fare lubrificare il cavo da
un concessionario Yamaha agli intervalli
specificati nella tabella di manutenzione
periodica.
HAU23173
Lubrificazione delle leve freno
anteriore e posteriore
Leva freno anteriore
Leva freno posteriore
I perni di guida delle leve freno anteriore e
posteriore vanno lubrificati agli intervalli
specificati nella tabella della manutenzione
periodica e lubrificazione.
Lubrificante consigliato:
Grasso al silicone
UBR7H0H0.book Page 26 Tuesday, October 25, 2016 2:57 PM
