MPG YAMAHA TRICITY 300 2020 Instructieboekje (in Dutch)
[x] Cancel search | Manufacturer: YAMAHA, Model Year: 2020, Model line: TRICITY 300, Model: YAMAHA TRICITY 300 2020Pages: 112, PDF Size: 19.53 MB

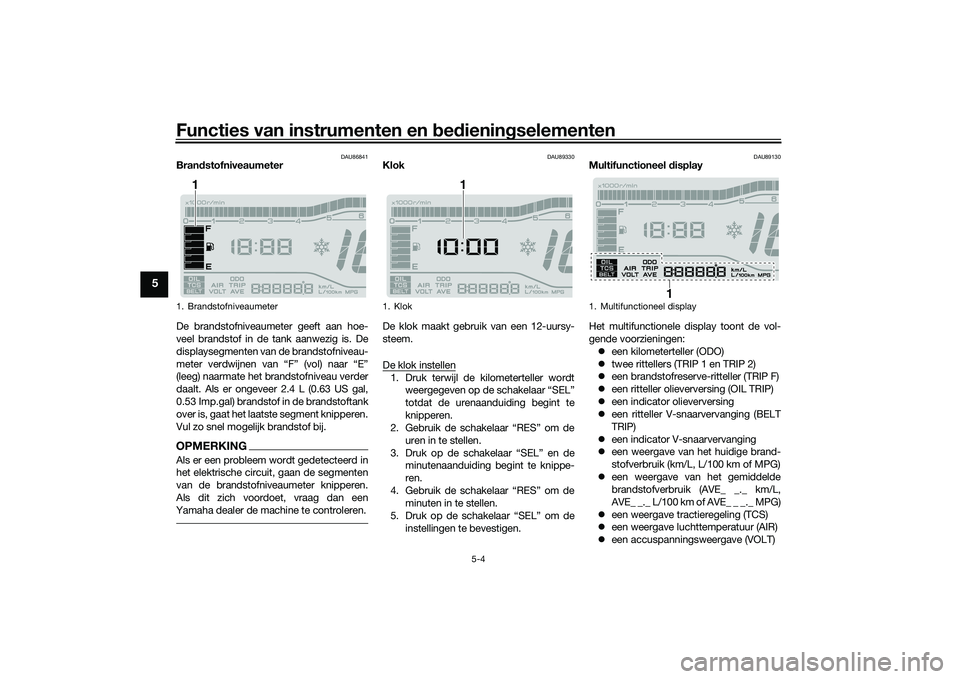

Page 34 of 112

Functies van instrumenten en bedieningselementen
5-4
5
DAU86841
Brandstofniveaumeter
De brandstofniveaumeter geeft aan hoe-
veel brandstof in de tank aanwezig is. De
displaysegmenten van de brandstofniveau-
meter verdwijnen van “F” (vol) naar “E”
(leeg) naarmate het brandstofniveau verder
daalt. Als er ongeveer 2.4 L (0.63 US gal,
0.53 Imp.gal) brandstof in de brandstoftank
over is, gaat het laatste segment knipperen.
Vul zo snel mogelijk brandstof bij.OPMERKINGAls er een probleem wordt gedetecteerd in
het elektrische circuit, gaan de segmenten
van de brandstofniveaumeter knipperen.
Als dit zich voordoet, vraag dan een
Yamaha dealer de machine te controleren.
DAU89330
Klok
De klok maakt gebruik van een 12-uursy-
steem.
De klok instellen1. Druk terwijl de kilometerteller wordt
weergegeven op de schakelaar “SEL”
totdat de urenaanduiding begint te
knipperen.
2. Gebruik de schakelaar “RES” om de
uren in te stellen.
3. Druk op de schakelaar “SEL” en de
minutenaanduiding begint te knippe-
ren.
4. Gebruik de schakelaar “RES” om de
minuten in te stellen.
5. Druk op de schakelaar “SEL” om de
instellingen te bevestigen.
DAU89130
Multifunctioneel display
Het multifunctionele display toont de vol-
gende voorzieningen:
zeen kilometerteller (ODO)
ztwee rittellers (TRIP 1 en TRIP 2)
zeen brandstofreserve-ritteller (TRIP F)
zeen ritteller olieverversing (OIL TRIP)
zeen indicator olieverversing
zeen ritteller V-snaarvervanging (BELT
TRIP)
zeen indicator V-snaarvervanging
zeen weergave van het huidige brand-
stofverbruik (km/L, L/100 km of MPG)
zeen weergave van het gemiddelde
brandstofverbruik (AVE_ _._ km/L,
AVE_ _._ L/100 km of AVE_ _ _._ MPG)
zeen weergave tractieregeling (TCS)
zeen weergave luchttemperatuur (AIR)
zeen accuspanningsweergave (VOLT)
1. Brandstofniveaumeter
1
1. Klok
1
1. Multifunctioneel display
1
UBX9D0D0.book Page 4 Tuesday, January 21, 2020 5:05 PM

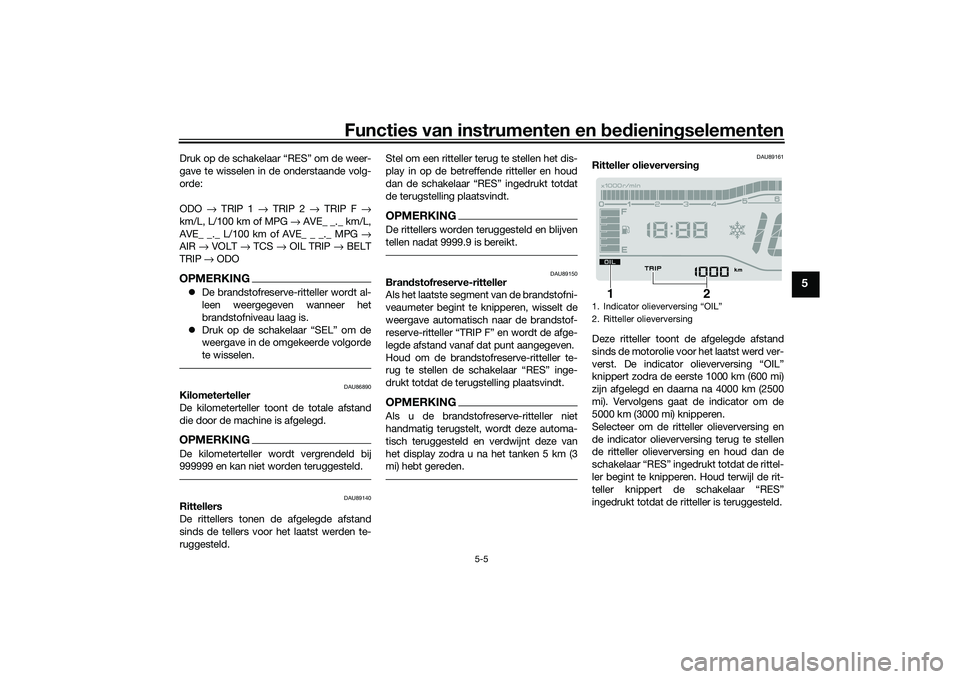

Page 35 of 112

Functies van instrumenten en bedieningselementen
5-5
5
Druk op de schakelaar “RES” om de weer-
gave te wisselen in de onderstaande volg-
orde:
ODO → TRIP 1 → TRIP 2 → TRIP F →
km/L, L/100 km of MPG → AVE_ _._ km/L,
AVE_ _._ L/100 km of AVE_ _ _._ MPG →
AIR → VOLT → TCS → OIL TRIP → BELT
TRIP → ODOOPMERKING zDe brandstofreserve-ritteller wordt al-
leen weergegeven wanneer het
brandstofniveau laag is.
zDruk op de schakelaar “SEL” om de
weergave in de omgekeerde volgorde
te wisselen.
DAU86890
Kilometerteller
De kilometerteller toont de totale afstand
die door de machine is afgelegd.OPMERKINGDe kilometerteller wordt vergrendeld bij
999999 en kan niet worden teruggesteld.
DAU89140
Rittellers
De rittellers tonen de afgelegde afstand
sinds de tellers voor het laatst werden te-
ruggesteld.Stel om een ritteller terug te stellen het dis-
play in op de betreffende ritteller en houd
dan de schakelaar “RES” ingedrukt totdat
de terugstelling plaatsvindt.
OPMERKINGDe rittellers worden teruggesteld en blijven
tellen nadat 9999.9 is bereikt.
DAU89150
Brandstofreserve-ritteller
Als het laatste segment van de brandstofni-
veaumeter begint te knipperen, wisselt de
weergave automatisch naar de brandstof-
reserve-ritteller “TRIP F” en wordt de afge-
legde afstand vanaf dat punt aangegeven.
Houd om de brandstofreserve-ritteller te-
rug te stellen de schakelaar “RES” inge-
drukt totdat de terugstelling plaatsvindt.OPMERKINGAls u de brandstofreserve-ritteller niet
handmatig terugstelt, wordt deze automa-
tisch teruggesteld en verdwijnt deze van
het display zodra u na het tanken 5 km (3
mi) hebt gereden.
DAU89161
Ritteller olieverversing
Deze ritteller toont de afgelegde afstand
sinds de motorolie voor het laatst werd ver-
verst. De indicator olieverversing “OIL”
knippert zodra de eerste 1000 km (600 mi)
zijn afgelegd en daarna na 4000 km (2500
mi). Vervolgens gaat de indicator om de
5000 km (3000 mi) knipperen.
Selecteer om de ritteller olieverversing en
de indicator olieverversing terug te stellen
de ritteller olieverversing en houd dan de
schakelaar “RES” ingedrukt totdat de rittel-
ler begint te knipperen. Houd terwijl de rit-
teller knippert de schakelaar “RES”
ingedrukt totdat de ritteller is teruggesteld.1. Indicator olieverversing “OIL”
2. Ritteller olieverversing
2
1
UBX9D0D0.book Page 5 Tuesday, January 21, 2020 5:05 PM

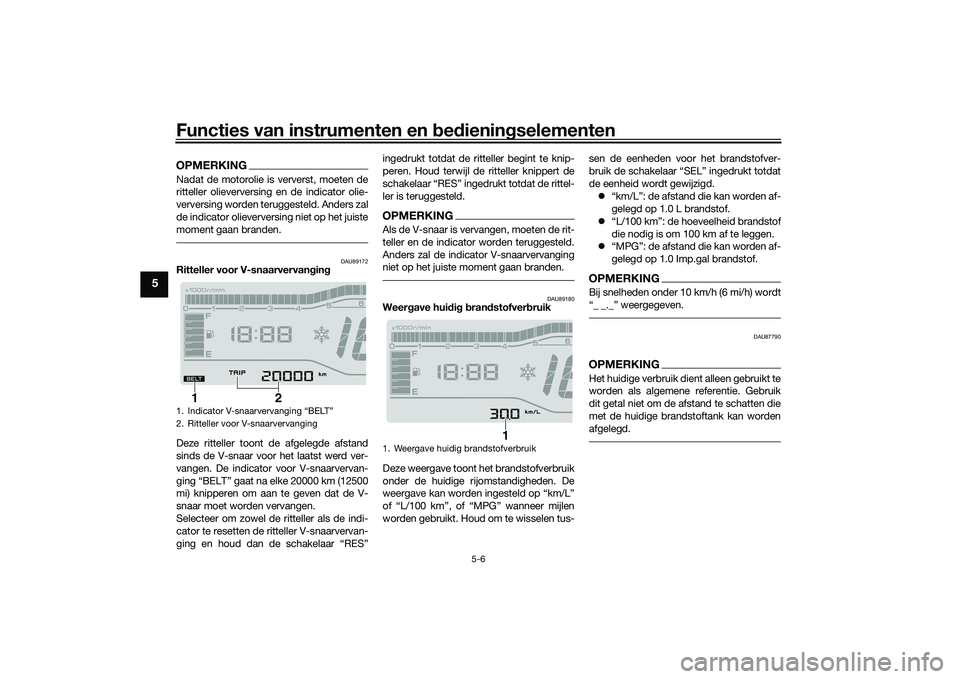

Page 36 of 112

Functies van instrumenten en bedieningselementen
5-6
5
OPMERKINGNadat de motorolie is ververst, moeten de
ritteller olieverversing en de indicator olie-
verversing worden teruggesteld. Anders zal
de indicator olieverversing niet op het juiste
moment gaan branden.
DAU89172
Ritteller voor V-snaarvervanging
Deze ritteller toont de afgelegde afstand
sinds de V-snaar voor het laatst werd ver-
vangen. De indicator voor V-snaarvervan-
ging “BELT” gaat na elke 20000 km (12500
mi) knipperen om aan te geven dat de V-
snaar moet worden vervangen.
Selecteer om zowel de ritteller als de indi-
cator te resetten de ritteller V-snaarvervan-
ging en houd dan de schakelaar “RES”ingedrukt totdat de ritteller begint te knip-
peren. Houd terwijl de ritteller knippert de
schakelaar “RES” ingedrukt totdat de rittel-
ler is teruggesteld.
OPMERKINGAls de V-snaar is vervangen, moeten de rit-
teller en de indicator worden teruggesteld.
Anders zal de indicator V-snaarvervanging
niet op het juiste moment gaan branden.
DAU89180
Weergave huidig brandstofverbruik
Deze weergave toont het brandstofverbruik
onder de huidige rijomstandigheden. De
weergave kan worden ingesteld op “km/L”
of “L/100 km”, of “MPG” wanneer mijlen
worden gebruikt. Houd om te wisselen tus-sen de eenheden voor het brandstofver-
bruik de schakelaar “SEL” ingedrukt totdat
de eenheid wordt gewijzigd.
z“km/L”: de afstand die kan worden af-
gelegd op 1.0 L brandstof.
z“L/100 km”: de hoeveelheid brandstof
die nodig is om 100 km af te leggen.
z“MPG”: de afstand die kan worden af-
gelegd op 1.0 Imp.gal brandstof.
OPMERKINGBij snelheden onder 10 km/h (6 mi/h) wordt
DAU87790
OPMERKINGHet huidige verbruik dient alleen gebruikt te
worden als algemene referentie. Gebruik
dit getal niet om de afstand te schatten die
met de huidige brandstoftank kan worden
afgelegd.
1.
2. Ritteller voor V-snaarvervanging
2
1
1. Weergave huidig brandstofverbruik
1
UBX9D0D0.book Page 6 Tuesday, January 21, 2020 5:05 PM

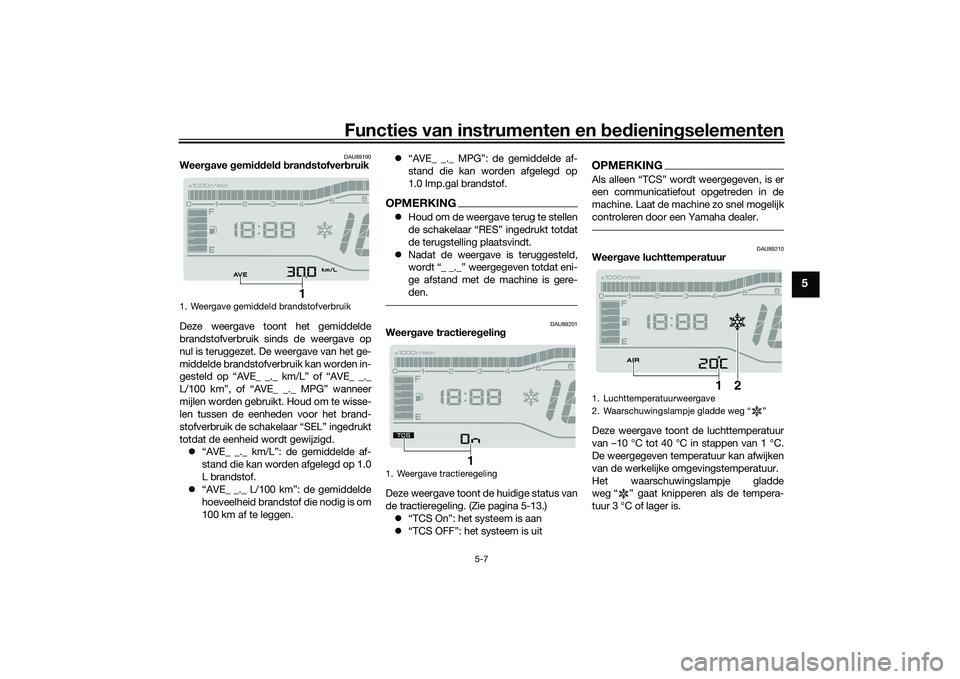

Page 37 of 112

Functies van instrumenten en bedieningselementen
5-7
5
DAU89190
Weergave gemiddeld brandstofverbruik
Deze weergave toont het gemiddelde
brandstofverbruik sinds de weergave op
nul is teruggezet. De weergave van het ge-
middelde brandstofverbruik kan worden in-
gesteld op “AVE_ _._ km/L” of “AVE_ _._
L/100 km”, of “AVE_ _._ MPG” wanneer
mijlen worden gebruikt. Houd om te wisse-
len tussen de eenheden voor het brand-
stofverbruik de schakelaar “SEL” ingedrukt
totdat de eenheid wordt gewijzigd.
z“AVE_ _._ km/L”: de gemiddelde af-
stand die kan worden afgelegd op 1.0
L brandstof.
z“AVE_ _._ L/100 km”: de gemiddelde
hoeveelheid brandstof die nodig is om
100 km af te leggen. z“AVE_ _._ MPG”: de gemiddelde af-
stand die kan worden afgelegd op
1.0 Imp.gal brandstof.
OPMERKING zHoud om de weergave terug te stellen
de schakelaar “RES” ingedrukt totdat
de terugstelling plaatsvindt.
zNadat de weergave is teruggesteld,
wordt “_ _._” weergegeven totdat eni-
ge afstand met de machine is gere-
den.
DAU89201
Weergave tractieregeling
Deze weergave toont de huidige status van
de tractieregeling. (Zie pagina 5-13.)
z“TCS On”: het systeem is aan
z“TCS OFF”: het systeem is uit
OPMERKING
een communicatiefout opgetreden in de
machine. Laat de machine zo snel mogelijk
controleren door een Yamaha dealer.
DAU89210
Weergave luchttemperatuur
Deze weergave toont de luchttemperatuur
van –10 °C tot 40 °C in stappen van 1 °C.
De weergegeven temperatuur kan afwijken
van de werkelijke omgevingstemperatuur.
Het waarschuwingslampje gladde
weg “ ” gaat knipperen als de tempera-
tuur 3 °C of lager is.
1. Weergave gemiddeld brandstofverbruik
1
1. Weergave tractieregeling
1
1. Luchttemperatuurweergave
2. Waarschuwingslampje gladde weg Ž
1
2
UBX9D0D0.book Page 7 Tuesday, January 21, 2020 5:05 PM
