YAMAHA TTR110 2009 Betriebsanleitungen (in German)

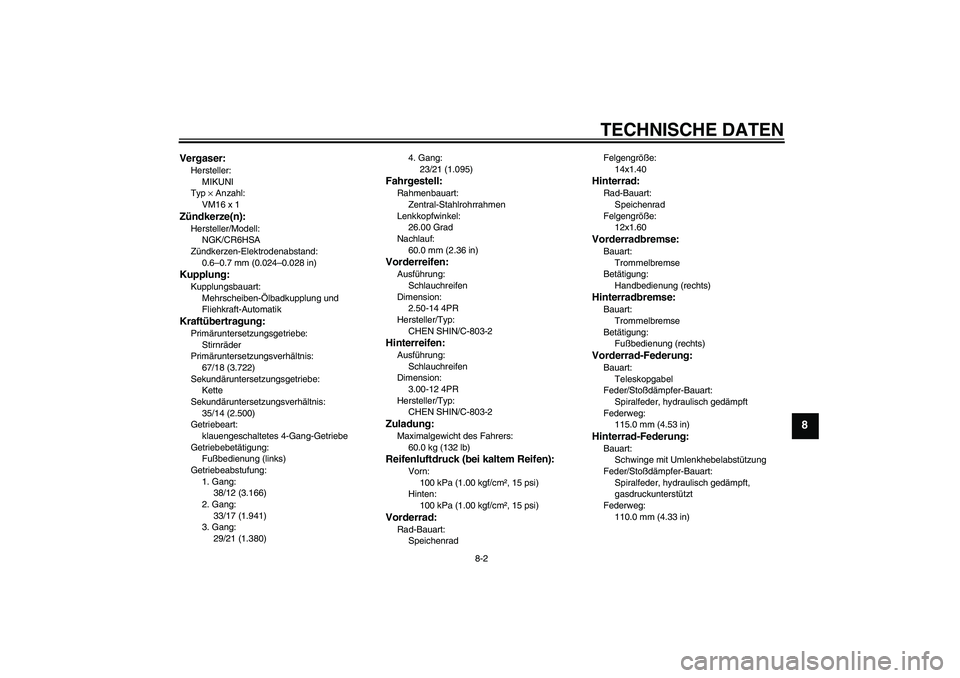

TECHNISCHE DATEN
8-2
8
Vergaser:Hersteller:
MIKUNI
Typ × Anzahl:
VM16 x 1Zündkerze(n):Hersteller/Modell:
NGK/CR6HSA
Zündkerzen-Elektrodenabstand:
0.6–0.7 mm (0.024–0.028 in)Kupplung:Kupplungsbauart:
Mehrscheiben-Ölbadkupplung und
Fliehkraft-AutomatikKraftübertragung:Primäruntersetzungsgetriebe:
Stirnräder
Primäruntersetzungsverhältnis:
67/18 (3.722)
Sekundäruntersetzungsgetriebe:
Kette
Sekundäruntersetzungsverhältnis:
35/14 (2.500)
Getriebeart:
klauengeschaltetes 4-Gang-Getriebe
Getriebebetätigung:
Fußbedienung (links)
Getriebeabstufung:
1. Gang:
38/12 (3.166)
2. Gang:
33/17 (1.941)
3. Gang:
29/21 (1.380)4. Gang:
23/21 (1.095)
Fahrgestell:Rahmenbauart:
Zentral-Stahlrohrrahmen
Lenkkopfwinkel:
26.00 Grad
Nachlauf:
60.0 mm (2.36 in)Vorderreifen:Ausführung:
Schlauchreifen
Dimension:
2.50-14 4PR
Hersteller/Typ:
CHEN SHIN/C-803-2Hinterreifen:Ausführung:
Schlauchreifen
Dimension:
3.00-12 4PR
Hersteller/Typ:
CHEN SHIN/C-803-2Zuladung:Maximalgewicht des Fahrers:
60.0 kg (132 lb)Reifenluftdruck (bei kaltem Reifen):
Vorn:
100 kPa (1.00 kgf/cm², 15 psi)
Hinten:
100 kPa (1.00 kgf/cm², 15 psi)
Vorderrad:Rad-Bauart:
SpeichenradFelgengröße:
14x1.40
Hinterrad:Rad-Bauart:
Speichenrad
Felgengröße:
12x1.60Vorderradbremse:Bauart:
Trommelbremse
Betätigung:
Handbedienung (rechts)Hinterradbremse:Bauart:
Trommelbremse
Betätigung:
Fußbedienung (rechts)Vorderrad-Federung:Bauart:
Teleskopgabel
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft
Federweg:
115.0 mm (4.53 in)Hinterrad-Federung:Bauart:
Schwinge mit Umlenkhebelabstützung
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft,
gasdruckunterstützt
Federweg:
110.0 mm (4.33 in)
U5B681G0.book Page 2 Tuesday, June 17, 2008 5:50 PM

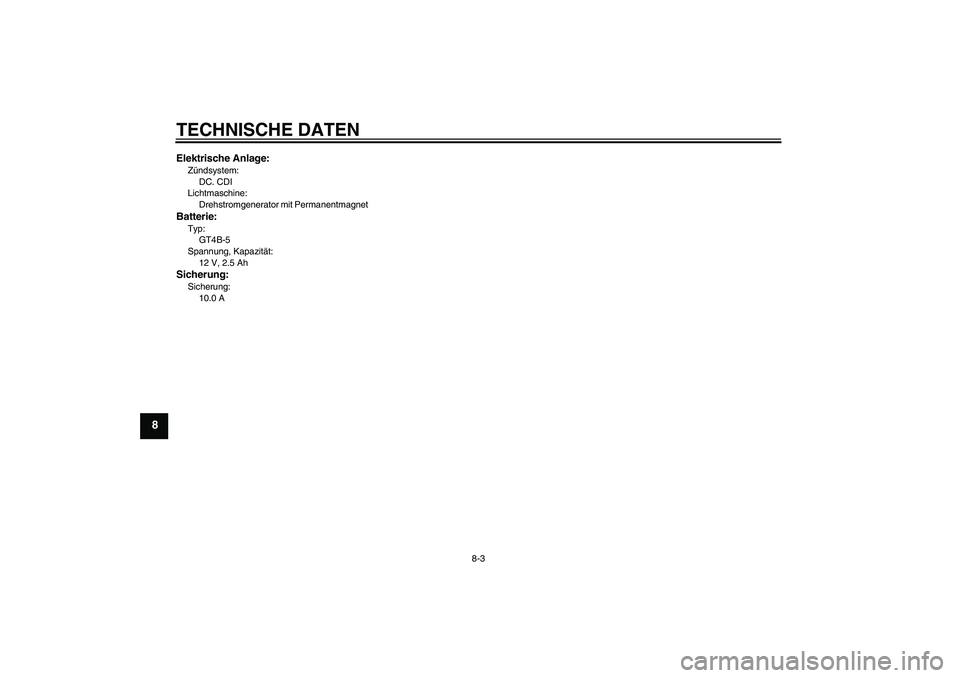

TECHNISCHE DATEN
8-3
8
Elektrische Anlage:Zündsystem:
DC. CDI
Lichtmaschine:
Drehstromgenerator mit PermanentmagnetBatterie:Typ:
GT4B-5
Spannung, Kapazität:
12 V, 2.5 AhSicherung:Sicherung:
10.0 A
U5B681G0.book Page 3 Tuesday, June 17, 2008 5:50 PM

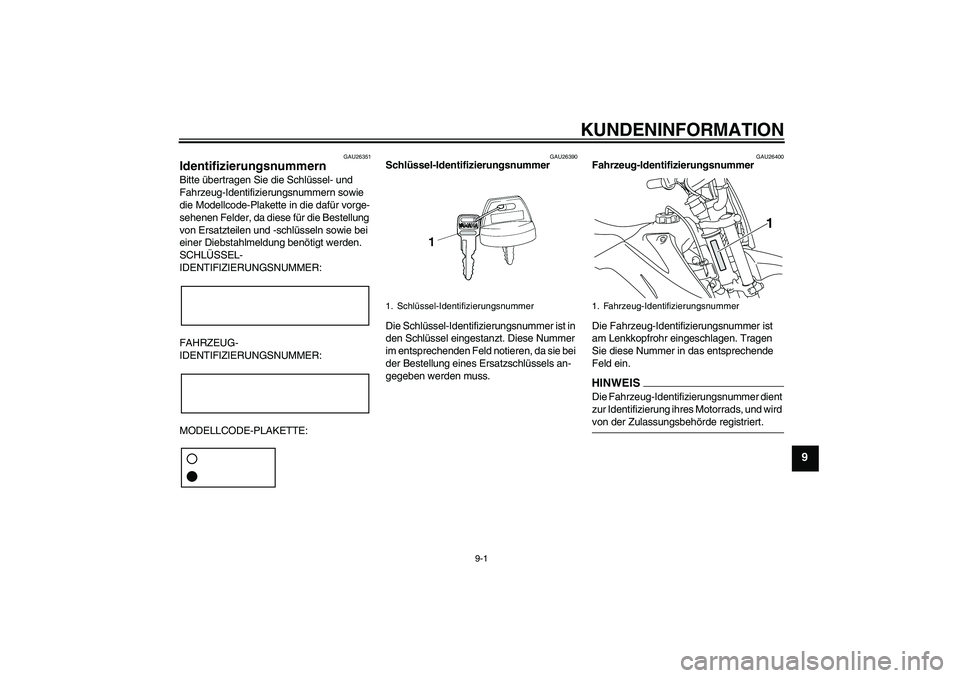

KUNDENINFORMATION
9-1
9
GAU26351
Identifizierungsnummern Bitte übertragen Sie die Schlüssel- und
Fahrzeug-Identifizierungsnummern sowie
die Modellcode-Plakette in die dafür vorge-
sehenen Felder, da diese für die Bestellung
von Ersatzteilen und -schlüsseln sowie bei
einer Diebstahlmeldung benötigt werden.
SCHLÜSSEL-
IDENTIFIZIERUNGSNUMMER:
FAHRZEUG-
IDENTIFIZIERUNGSNUMMER:
MODELLCODE-PLAKETTE:
GAU26390
Schlüssel-Identifizierungsnummer
Die Schlüssel-Identifizierungsnummer ist in
den Schlüssel eingestanzt. Diese Nummer
im entsprechenden Feld notieren, da sie bei
der Bestellung eines Ersatzschlüssels an-
gegeben werden muss.
GAU26400
Fahrzeug-Identifizierungsnummer
Die Fahrzeug-Identifizierungsnummer ist
am Lenkkopfrohr eingeschlagen. Tragen
Sie diese Nummer in das entsprechende
Feld ein.HINWEISDie Fahrzeug-Identifizierungsnummer dient
zur Identifizierung ihres Motorrads, und wird von der Zulassungsbehörde registriert.
1. Schlüssel-Identifizierungsnummer
1. Fahrzeug-Identifizierungsnummer
1
U5B681G0.book Page 1 Tuesday, June 17, 2008 5:50 PM

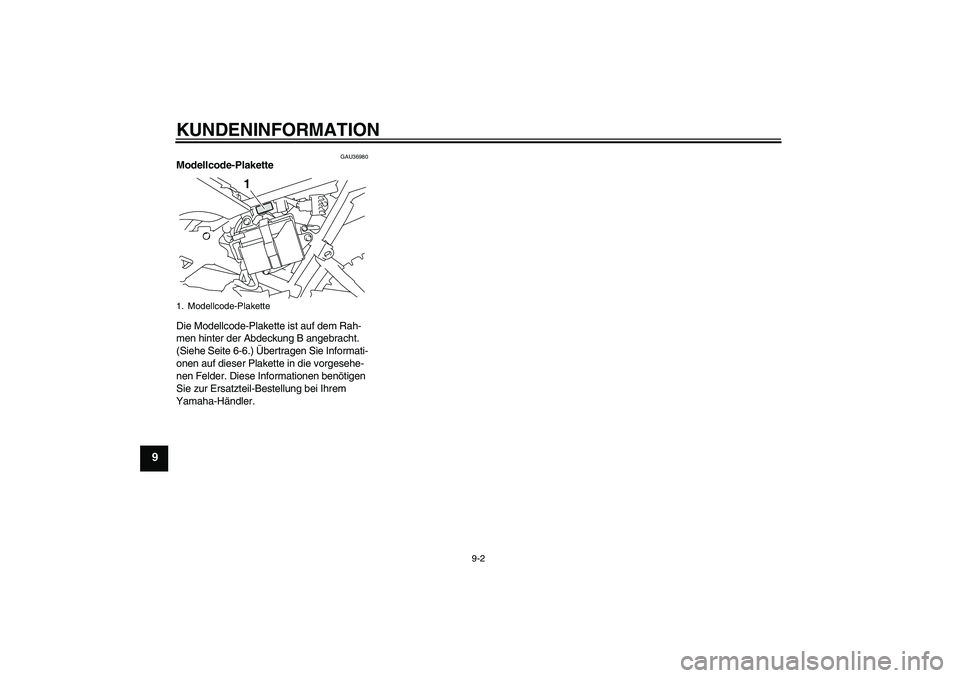

KUNDENINFORMATION
9-2
9
GAU36980
Modellcode-Plakette
Die Modellcode-Plakette ist auf dem Rah-
men hinter der Abdeckung B angebracht.
(Siehe Seite 6-6.) Übertragen Sie Informati-
onen auf dieser Plakette in die vorgesehe-
nen Felder. Diese Informationen benötigen
Sie zur Ersatzteil-Bestellung bei Ihrem
Yamaha-Händler.1. Modellcode-Plakette
1
U5B681G0.book Page 2 Tuesday, June 17, 2008 5:50 PM

INDEX
AAbdeckungen,
abnehmen und montieren .................... 6-6
Abstellen ................................................. 7-3
Anlasssperrschalter-System ................... 3-8
Antriebsketten-Durchhang .................... 6-20
Antriebskette,
säubern und schmieren ...................... 6-21BBatterie ................................................. 6-25
Bordwerkzeug......................................... 6-2
Bowdenzüge, prüfen und schmieren .... 6-22CChokehebel ............................................ 3-6EEinfahrvorschriften.................................. 5-3FFahrzeug-Identifizierungsnummer .......... 9-1
Federbein ............................................... 3-8
Fehlersuchdiagramm ............................ 6-32
Fehlersuche .......................................... 6-31
Funkenfänger, Reinigung ..................... 6-12
Fußbremshebel ...................................... 3-3
Fußbremshebel,
prüfen und schmieren......................... 6-23
Fußschalthebel ....................................... 3-2
Fußschalthebel, prüfen ......................... 6-19GGasdrehgriff und Gaszug,
kontrollieren und schmieren ............... 6-22
Gaszugspiel, kontrollieren .................... 6-14HHandbremshebel .................................... 3-2Handbremshebel,
kontrollieren und schmieren ................ 6-22
Hinterrad ............................................... 6-29
IIdentifizierungsnummern ......................... 9-1KKickstarter ............................................... 3-7
Kraftstoff ..................................................3-3
Kraftstoffhahn .......................................... 3-5
Kraftstofftank-Belüftungsschlauch........... 3-5
Kupplungsspiel, einstellen..................... 6-16LLage der Teile .........................................2-1
Leerlaufdrehzahl ...................................6-13
Lenkerarmaturen .....................................3-1
Lenkung, prüfen .................................... 6-24
Luftfiltereinsatz, reinigen ....................... 6-10MModellcode-Plakette................................ 9-2
Motor,
Anlassen eines warm gelaufenen ......... 5-2
Motoröl ....................................................6-8
Motorrad aufbocken .............................. 6-27
Motorstoppschalter.................................. 3-2PParken ..................................................... 5-4
Pflege ......................................................7-1RRäder ....................................................6-16
Radlager, prüfen ...................................6-25
Reifen ....................................................6-15
Routinekontrolle vor Fahrtbeginn ............ 4-2SSchalten ..................................................5-2Schlüssel-Identifizierungsnummer .......... 9-1
Schwingen-Drehpunkte, schmieren ...... 6-23
Seitenständer.......................................... 3-8
Seitenständer, prüfen und schmieren ... 6-23
Sicherheitsinformationen ........................ 1-1
Sicherung, wechseln............................. 6-26
Sitzbank .................................................. 3-7
Spiel der Handbremshebel,
einstellen ............................................ 6-17
Spiel des Fußbremshebels,
einstellen ............................................ 6-18
Starten und Warmfahren eines kalten
Motors................................................... 5-1
Starterschalter ........................................ 3-2
TTankverschluss ....................................... 3-3
Technische Daten ................................... 8-1
Teleskopgabel, prüfen .......................... 6-24
Trommelbremsbeläge, prüfen ............... 6-19VVentilspiel ............................................. 6-14
Vergaser, einstellen .............................. 6-13
Vorderrad .............................................. 6-28
Vorsicht bei Mattfarben ........................... 7-1WWartung, Abgas-Kontrollsystem ............. 6-3
Wartung und Schmierung, regelmäßig ... 6-4ZZündkerze, prüfen................................... 6-7
Zündschloss............................................ 3-1
U5B681G0.book Page 1 Tuesday, June 17, 2008 5:50 PM

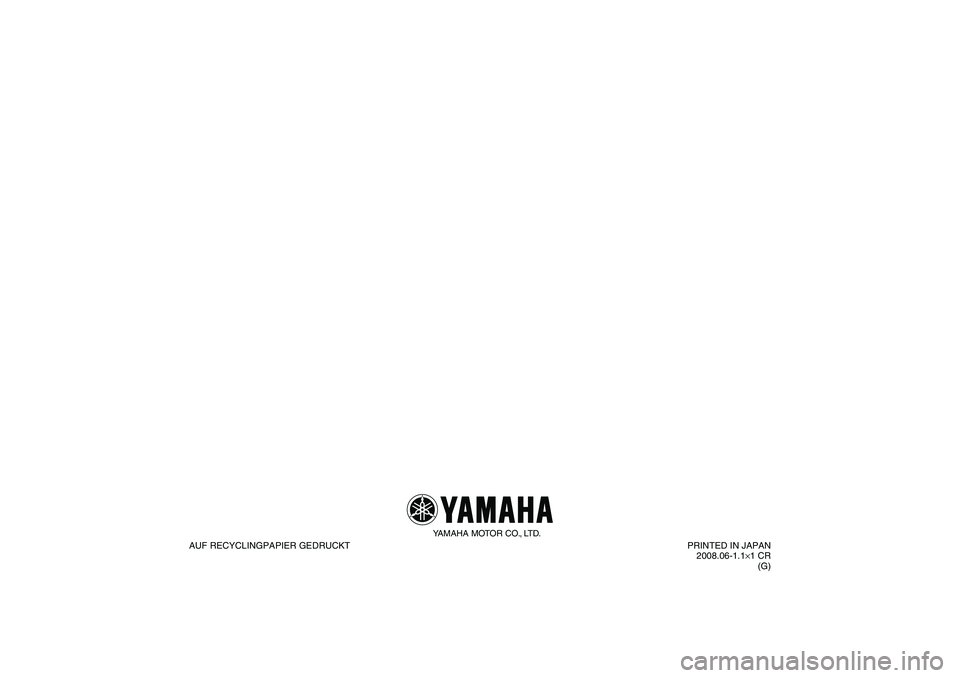

YAMAHA MOTOR CO., LTD.
AUF RECYCLINGPAPIER GEDRUCKTPRINTED IN JAPAN
2008.06-1.1×1 CR
