TECHNISCHE DATEN
9-2
9
2. Gang:
1.736 (33/19)
3. Gang: 1.217 (28/23)
Fahr gestell:Rahmenbauart:
Rückgratrahmen
Lenkkopfwinkel: 25.50 Grad
Nachlauf:
34 mm (1.3 in)Vor derreifen:Ausführung:
Schlauchreifen
Dimension:
2.50-10 4PR
Hersteller/Typ: CHENG SHIN/C183A
Geschwindigkeitsindex: 100 km/h (62 mph)Hinterreifen:Ausführung:Schlauchreifen
Dimension: 2.50-10 4PR
Hersteller/Typ:
CHENG SHIN/C183A
Geschwindigkeitsindex: 100 km/h (62 mph)Zula dun g:Maximalgewicht des Fahrers:
40.0 kg (88 lb)
Reifenluft druck ( bei kaltem Reifen):
Vorn:
100 kPa (1.00 kgf/cm2, 15 psi)
Hinten:
100 kPa (1.00 kgf/cm2, 15 psi)
Vor derra d:Rad-Bauart:
Speichenrad
Felgengröße:
10x1.40Hinterra d:Rad-Bauart:
Speichenrad
Felgengröße:
10x1.40Vor derra dbremse:Bauart:
Trommelbremse
Betätigung:
Handbedienung (rechts)Hinterra dbremse:Bauart:
Trommelbremse
Betätigung:
Fußbedienung (rechts)Vor derra d-Fe derun g:Bauart:
Teleskopgabel
Feder/Stoßdämpfer-Bauart:
Spiralfeder
Federweg: 96 mm (3.8 in)
Hinterra d-Fe derun g:Bauart:
Schwinge
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft
Federweg: 71 mm (2.8 in)Elektrische Anlag e:Zündsystem:
DC CDI
Lichtmaschine: Drehstromgenerator mit
PermanentmagnetBatterie:Typ:GT4B-5
Spannung, Kapazität:
12 V, 2.5 AhSicherun g:Sicherung:
10.0 A
U2CJ82G0.book Page 2 Tuesday, June 17, 2014 11:37 AM

TECHNISCHE DATEN
9-3
9
GAU51132
Nur für Europa
Die angegebenen Werte sind Emissionspe-
gel und entsprechen nicht unbedingt den
sicheren Betriebswerten. Zwischen Emissi-
ons- und Expositionspegel besteht zwar
ein Zusammenhang, dieser ist aber nicht
zuverlässig genug für die Entscheidung, ob
weitere Vorsichtsmaßnahmen notwendig
sind oder nicht. Faktoren, die den tatsäch-
lichen Expositionspegel der Beschäftigten
beeinflussen, sind u. a. die besonderen Ei-
genschaften der Arbeitsstätte, das Vorhan-
densein weiterer Lärmquellen usw., d. h.
die Anzahl der Maschinen und anderer in
der Nähe stattfindender Prozesse, sowie
die Zeitdauer, die ein Bediener dem Lärm
ausgesetzt ist. Der zulässige Expositions-
pegel kann je nach Land unterschiedlich
sein. Mit diesen Informationen kann der Be-
nutzer der Maschine die Gefahren und Risi-
ken jedoch besser beurteilen.U2CJ82G0.book Page 3 Tuesday, June 17, 2014 11:37 AM

KUNDENINFORMATION
10-1
10
GAU53562
Id entifizierun gsnummernÜbertragen Sie die Fahrzeug-Identifizie-
rungsnummer, die Motor-Seriennummer
sowie die Daten der Modellcode-Plakette
in die dafür vorgesehenen Felder. Diese
Identifizierungsnummern benötigen Sie für
die Registrierung des Fahrzeugs bei der
Zulassungsbehörde sowie für die Bestel-
lung von Ersatzteilen bei Yamaha-Händ-
lern.
FAHRZEUG-
IDENTIFIZIERUNGSNUMMER:
MOTOR-SERIENNUMMER:
MODELLCODE-PLAKETTE:
GAU26401
Fahrzeug -Identifizierun gsnummer
Die Fahrzeug-Identifizierungsnummer ist
am Lenkkopfrohr eingeschlagen. Tragen
Sie diese Nummer in das entsprechende
Feld ein.HINWEISDie Fahrzeug-Identifizierungsnummer dient
zur Identifizierung ihres Motorrads, und
wird von der Zulassungsbehörde regist-
riert.
GAU26441
Motor- Seriennummer
Die Motor-Seriennummer ist im Kurbelge-
häuse eingeschlagen.
GAU26481
Mo dellco de-Plakette

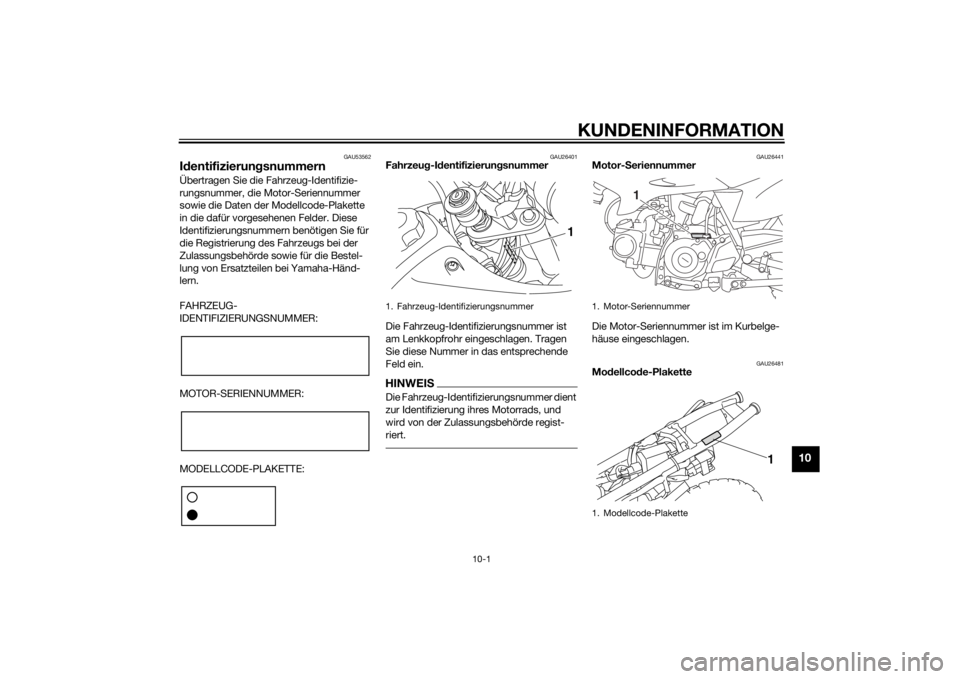

1. Fahrzeug-Identifizierungsnummer
