Page 311 of 364
5 - 13
CHAS
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
9 Splint 1
10 Mutter (Bremsankerstrebe) 1
11 Schraube (Bremsankerstrebe) 1
12 Bremsankerstrebe 1
1

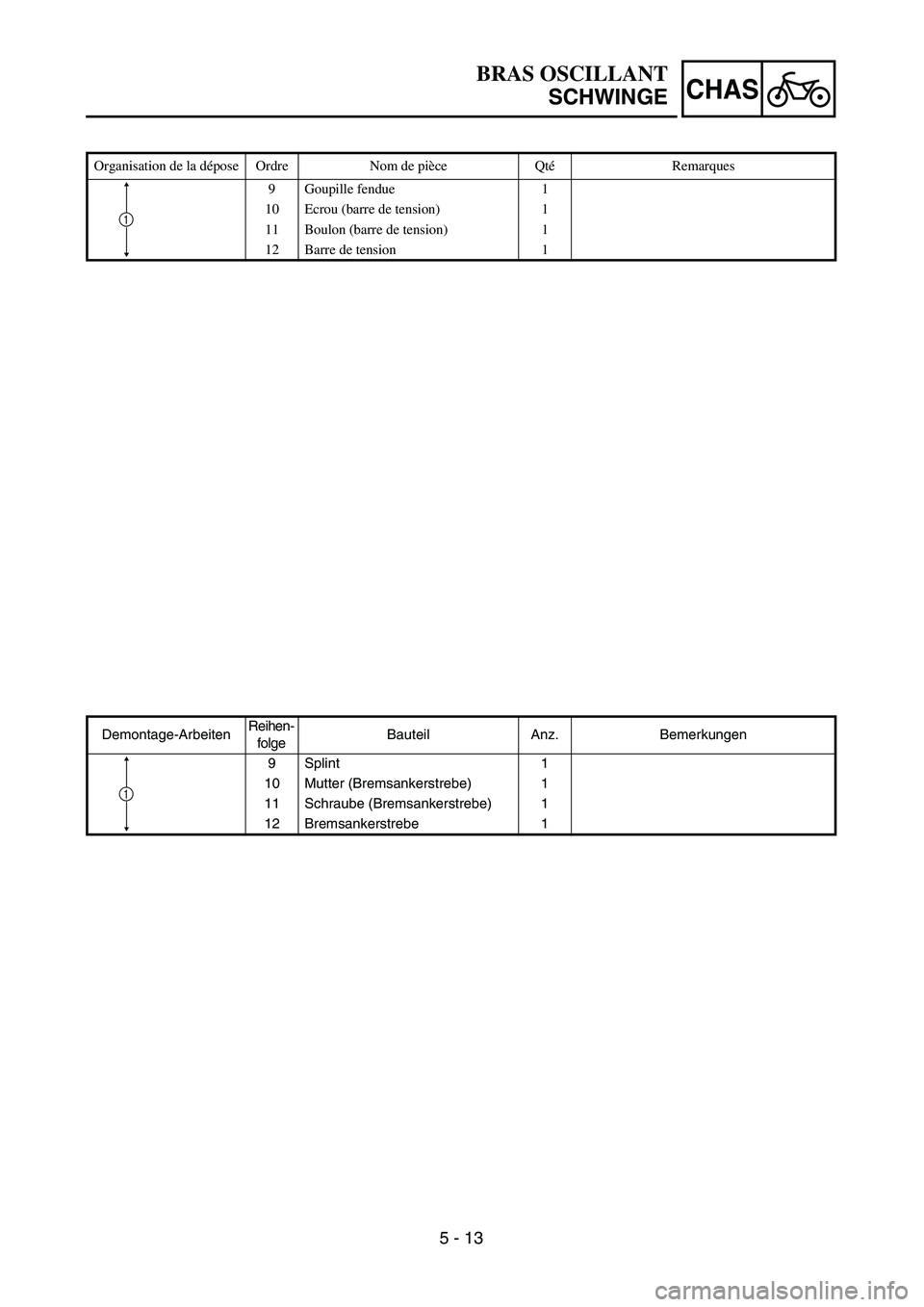

BRAS OSCILLANT
SCHWINGE
Organisation de la dépose Ordre Nom de pièce QtéRemarques
9 Goupille fendue 1
10 Ecrou (barre de tension) 1
11 Boulon (barre de tension) 1
12 Barre de tension 1
1
Page 312 of 364
6 - 1

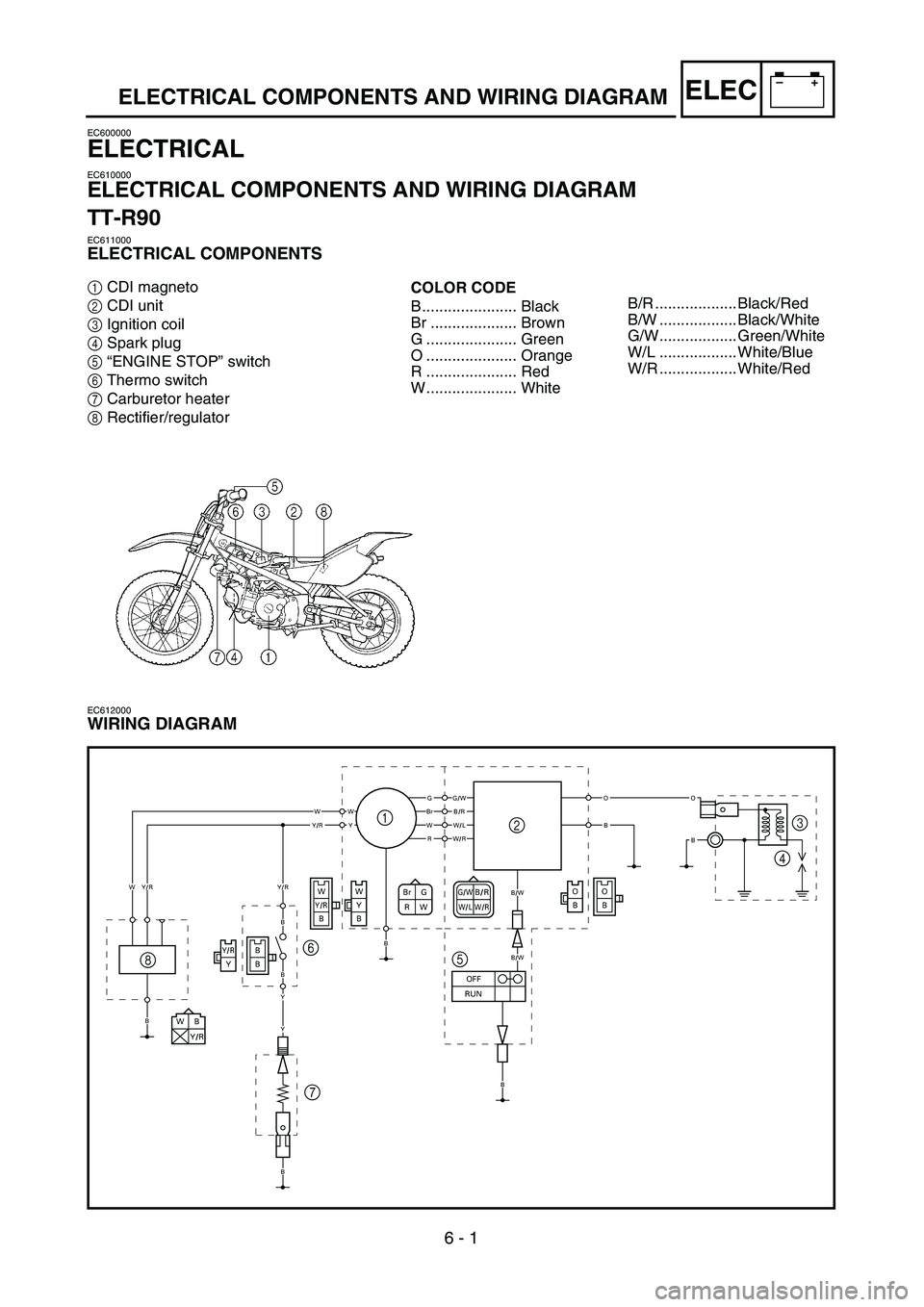

–+ELECELECTRICAL COMPONENTS AND WIRING DIAGRAM
EC600000
ELECTRICAL
EC610000
ELECTRICAL COMPONENTS AND WIRING DIAGRAM
TT-R90
EC611000
ELECTRICAL COMPONENTS
1CDI magneto
2CDI unit
3Ignition coil
4Spark plug
5“ENGINE STOP” switch
6Thermo switch
7Carburetor heater
8Rectifier/regulatorCOLOR CODE
B...................... Black
Br .................... Brown
G ..................... Green
O ..................... Orange
R ..................... Red
W..................... White
EC612000
WIRING DIAGRAM
G/WB/RW/LW/RBr G
RW
WB
Y/R
O
BO
B
B
BY/RY
WY/RB
W
Y
B
GG/W
B/W
B/W
BrB/RWWWY
OO
BBW/LY/RR
W
B
B
B
W/R
Y/R
OFF
RUN
B
Y/R
B
B
Y
Y
1
23
4
5 6
7 8
B/R ................... Black/Red
B/W .................. Black/White
G/W.................. Green/White
W/L .................. White/Blue
W/R .................. White/Red
Page 313 of 364
–+ELEC

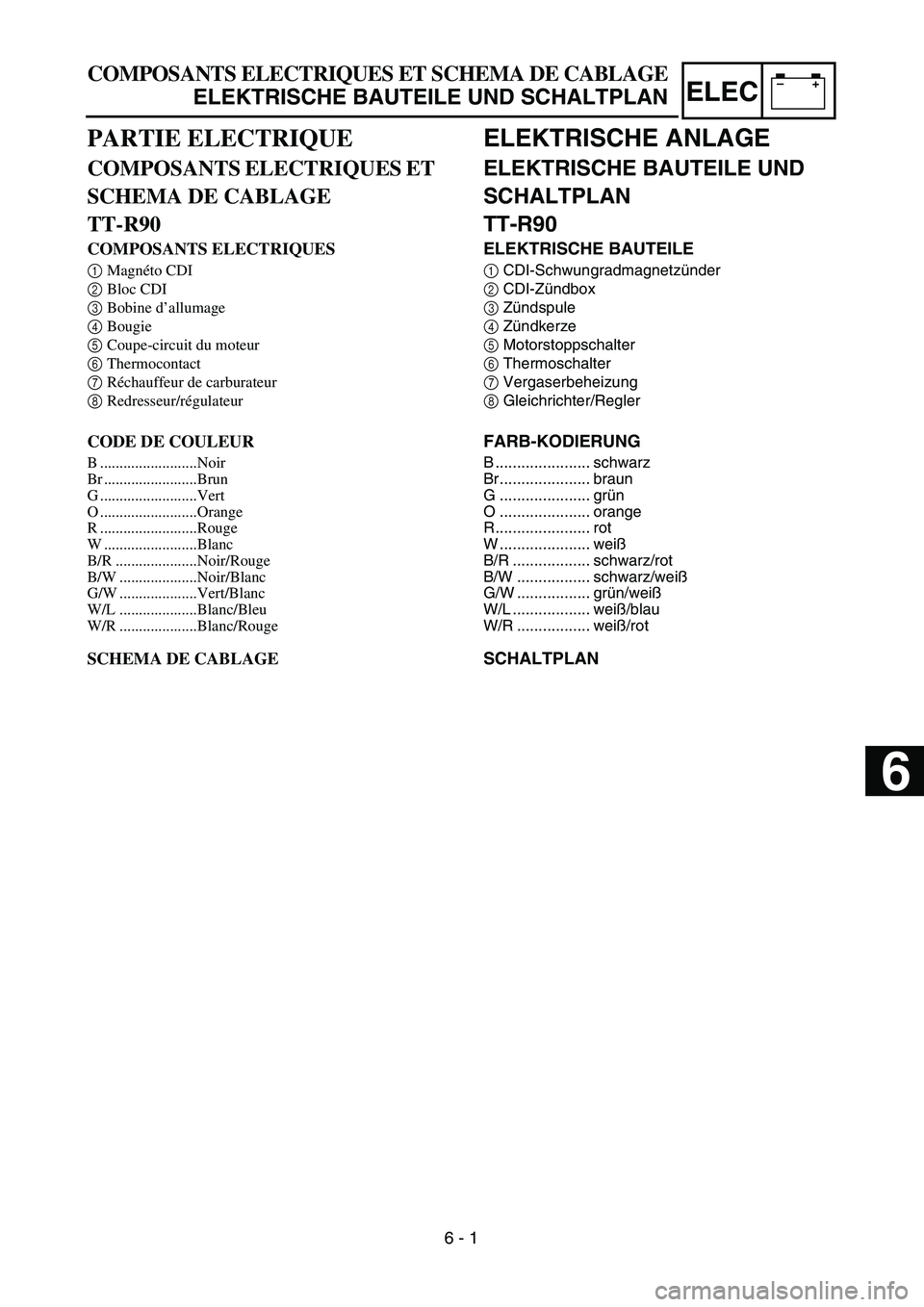

COMPOSANTS ELECTRIQUES ET SCHEMA DE CABLAGE
ELEKTRISCHE BAUTEILE UND SCHALTPLAN
ELEKTRISCHE ANLAGE
ELEKTRISCHE BAUTEILE UND
SCHALTPLAN
TT-R90
ELEKTRISCHE BAUTEILE
1CDI-Schwungradmagnetzünder
2CDI-Zündbox
3Zündspule
4Zündkerze
5Motorstoppschalter
6Thermoschalter
7Vergaserbeheizung
8Gleichrichter/Regler
FARB-KODIERUNG
B ...................... schwarz
Br..................... braun
G ..................... grün
O ..................... orange
R...................... rot
W ..................... weiß
B/R .................. schwarz/rot
B/W ................. schwarz/weiß
G/W ................. grün/weiß
W/L .................. weiß/blau
W/R ................. weiß/rot
SCHALTPLAN
PARTIE ELECTRIQUE
COMPOSANTS ELECTRIQUES ET
SCHEMA DE CABLAGE
TT-R90
COMPOSANTS ELECTRIQUES
1Magnéto CDI
2Bloc CDI
3Bobine d’allumage
4Bougie
5Coupe-circuit du moteur
6Thermocontact
7Réchauffeur de carburateur
8Redresseur/régulateur
CODE DE COULEUR
B .........................Noir
Br ........................Brun
G .........................Vert
O .........................Orange
R .........................Rouge
W ........................Blanc
B/R .....................Noir/Rouge
B/W ....................Noir/Blanc
G/W ....................Vert/Blanc
W/L ....................Blanc/Bleu
W/R ....................Blanc/Rouge
SCHEMA DE CABLAGE
6
6 - 1
Page 314 of 364
6 - 2
–+ELEC
12
3
456
7
0
98
A
B
F
EC
D
ELECTRICAL COMPONENTS AND WIRING DIAGRAM
TT-R90E
EC611000
ELECTRICAL COMPONENTS
1Main switch
2“ENGINE STOP”
switch
3Thermo switch
4Ignition coil
5CDI unit
6Battery
7Rectifier/regulator
8Neutral switch9CDI magneto
0Carburetor heater
AStarter relay
BFuse
CStart switch
DSpark plug
EStarter motor
FStarting circuit cut-off
relayCOLOR CODE
B ...................... Black
Br .................... Brown
G ..................... Green
O ..................... Orange
R ..................... Red
Sb .................... Sky blue
W ..................... White
Y ...................... Yellow
EC612000
WIRING DIAGRAM
G/WB/RW/LW/RBr G
RW
B/WBr BRB/WBBrR
B/WB/WBB
BR/WBr B
GG/W
B/W
B/W
BrB/RWWOO
B
BW/LY/RR
W
B
B
R
W/RY/R
OFF RUNB
Y/R
Y
Y
OBO BY/RYB B
Sb
W W
Sb
ON OFF
OFFON
Y
BBY/R
Br
Br
B
B
R
RR
R
B
R/WR/W
R/WR/W
R/W
Sb
Sb
RB
R/WB R
Y/RRB W
B/WB
R/W
R/W
R/W
Sb
9
8
1 B5
4
D
2 3
=A
E 6
C
F 7
B/R ................... Black/Red
B/W .................. Black/White
G/W.................. Green/White
R/W .................. Red/White
W/L .................. White/Blue
W/R .................. White/Red
Y/R ................... Yellow/Red
Page 315 of 364
–+ELEC
TT-R90E
ELEKTRISCHE BAUTEILE
1Hauptschalter
2Motorstoppschalter
3Thermoschalter
4Zündspule
5CDI-Zündbox
6Batterie
7Gleichrichter/Regler
8Leerlaufschalter
9CDI-Schwungradmagnetzünder
0Zündkerze
AStarterrelais
BSicherung
CStartschalter
DVergaserbeheizung
EStartermotor
FStarterkreis-Unterbrecherrelais
FARB-KODIERUNG
B ...................... schwarz
Br..................... braun
G ..................... grün
O ..................... orange
R...................... rot
Sb .................... himmelbau
W ..................... weiß
Y ...................... gelb
B/R .................. schwarz/rot
B/W ................. schwarz/weiß
G/W ................. grün/weiß
R/W ................. rot/weiß
W/L .................. weiß/blau
W/R ................. weiß/rot
Y/R .................. gelb/rot
SCHALTPLAN

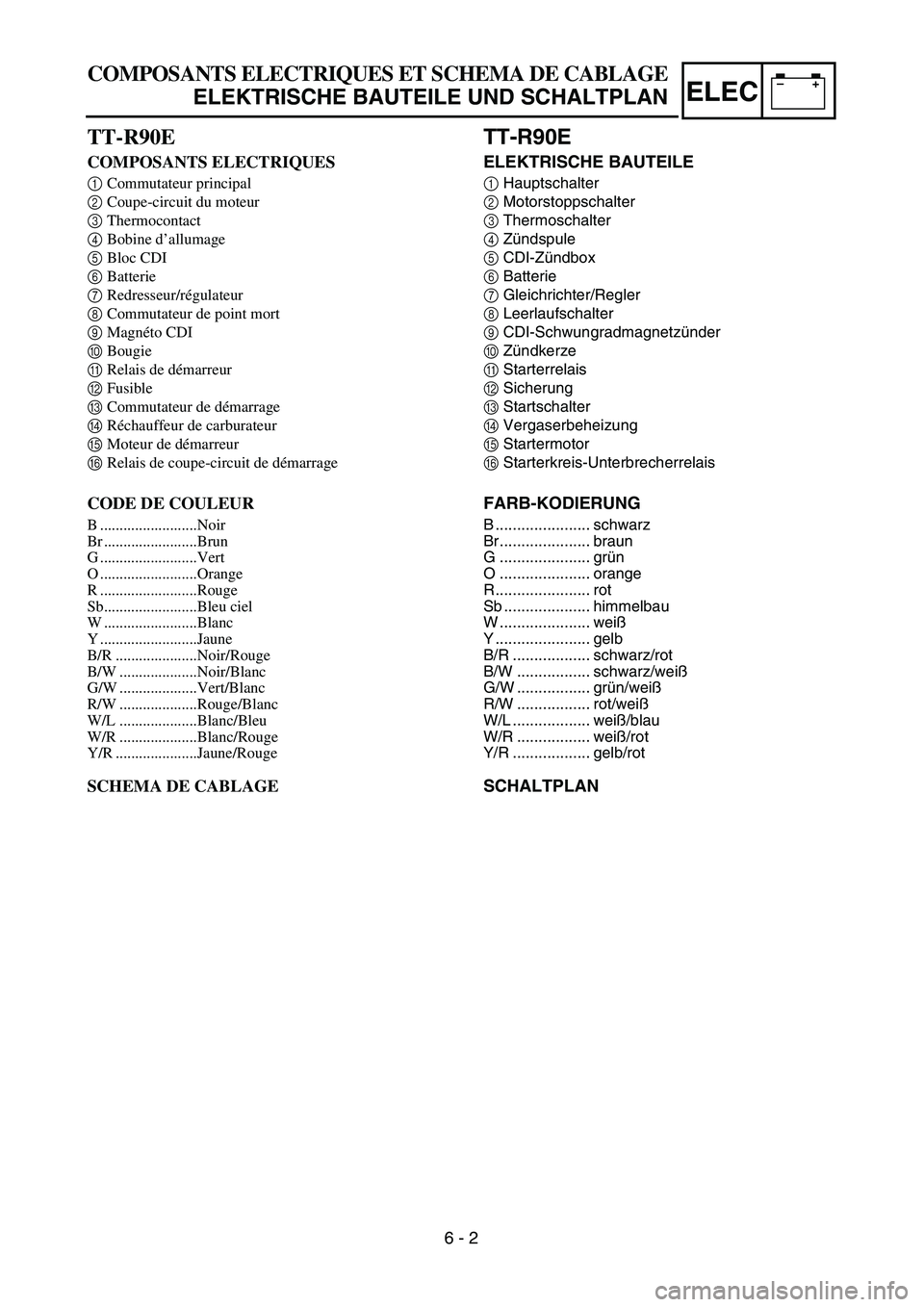

COMPOSANTS ELECTRIQUES ET SCHEMA DE CABLAGE
ELEKTRISCHE BAUTEILE UND SCHALTPLAN
TT-R90E
COMPOSANTS ELECTRIQUES
1Commutateur principal
2Coupe-circuit du moteur
3Thermocontact
4Bobine d’allumage
5Bloc CDI
6Batterie
7Redresseur/régulateur
8Commutateur de point mort
9Magnéto CDI
0Bougie
ARelais de démarreur
BFusible
CCommutateur de démarrage
DRéchauffeur de carburateur
EMoteur de démarreur
FRelais de coupe-circuit de démarrage
CODE DE COULEUR
B .........................Noir
Br ........................Brun
G .........................Vert
O .........................Orange
R .........................Rouge
Sb........................Bleu ciel
W ........................Blanc
Y .........................Jaune
B/R .....................Noir/Rouge
B/W ....................Noir/Blanc
G/W ....................Vert/Blanc
R/W ....................Rouge/Blanc
W/L ....................Blanc/Bleu
W/R ....................Blanc/Rouge
Y/R .....................Jaune/Rouge
SCHEMA DE CABLAGE
6 - 2
Page 316 of 364
–+ELEC
6 - 3
IGNITION SYSTEM
EC620000
IGNITION SYSTEM
INSPECTION STEPS
Use the following steps for checking the possibility of the malfunctioning engine being attributable to
ignition system failure and for checking the spark plug which will not spark.
NOTE:
Remove the following parts before inspection.
1) Seat
2) Fuel tank
Use the following special tools in this inspection.
Spark gap testClean or replace
spark plug.
Check entire ignition
system for connection.Repair or replace.
Check main switch.
(TT-R90E only)Replace.
Check “ENGINE STOP”
switch.Replace.
Check ignition coil. Primary coil Replace.
Secondary coil Replace.
Check CDI magneto. Pickup coil Replace.
Source coil Replace.
Replace CDI unit.
Dynamic spark tester:
YM-34487
Ignition checker:
90890-06754Pocket tester:
YU-3112-C/90890-03112
No Spark
OK
OK
OK
OK
Spark
No good
No good
No good
No good
No good
No good
OK
No good
Page 317 of 364
–+ELECSYSTEME D’ALLUMAGE

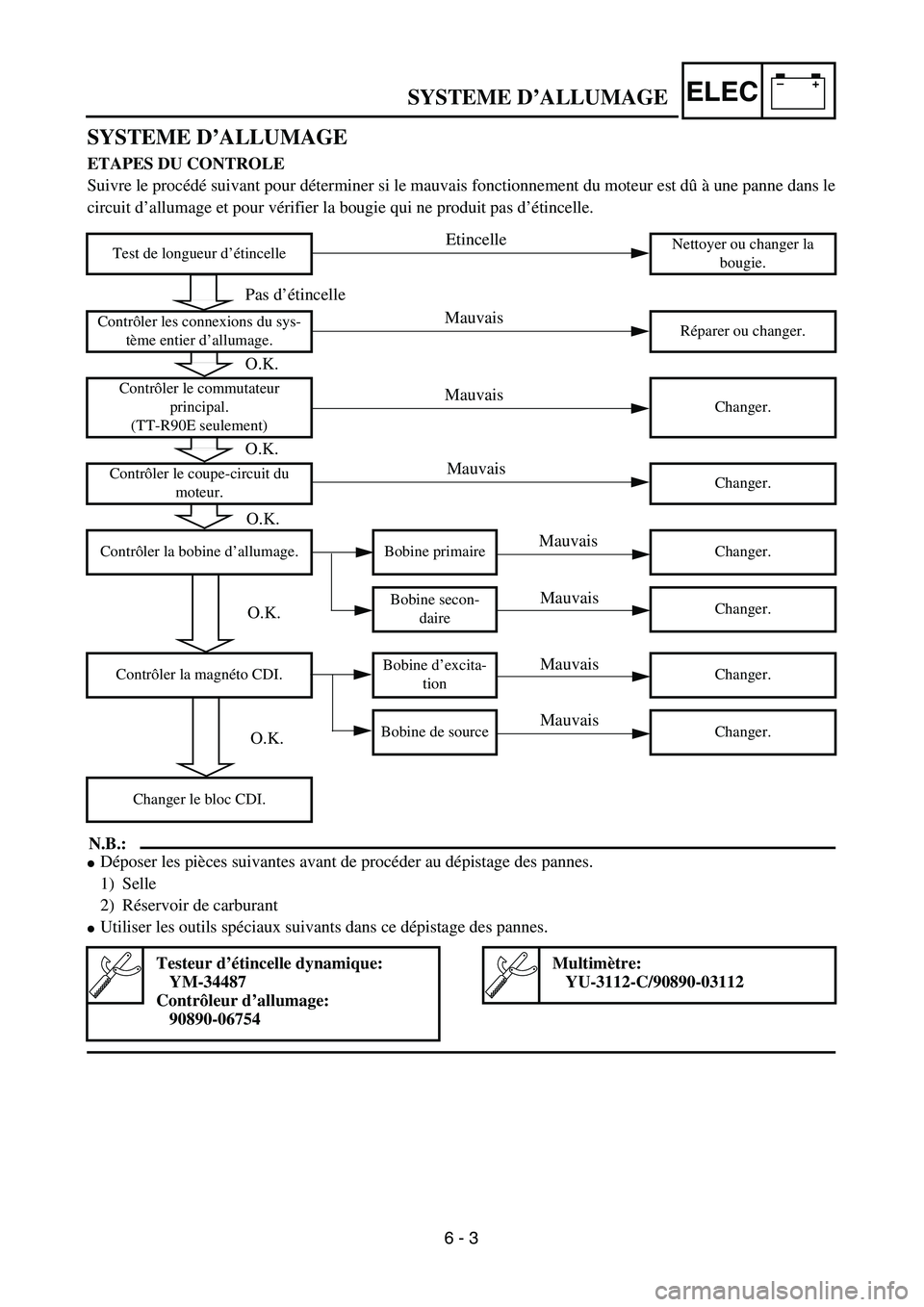

SYSTEME D’ALLUMAGE
ETAPES DU CONTROLE
Suivre le procédé suivant pour déterminer si le mauvais fonctionnement du moteur est dû à une panne dans le
circuit d’allumage et pour vérifier la bougie qui ne produit pas d’étincelle.
N.B.:
Déposer les pièces suivantes avant de procéder au dépistage des pannes.
1) Selle
2) Réservoir de carburant
Utiliser les outils spéciaux suivants dans ce dépistage des pannes.
Test de longueur d’étincelleNettoyer ou changer la
bougie.
Contrôler les connexions du sys-
tème entier d’allumage.Réparer ou changer.
Contrôler le commutateur
principal.
(TT-R90E seulement)Changer.
Contrôler le coupe-circuit du
moteur.Changer.
Contrôler la bobine d’allumage. Bobine primaire Changer.
Bobine secon-
daireChanger.
Contrôler la magnéto CDI.Bobine d’excita-
tionChanger.
Bobine de source Changer.
Changer le bloc CDI.
Testeur d’étincelle dynamique:
YM-34487
Contrôleur d’allumage:
90890-06754Multimètre:
YU-3112-C/90890-03112
Pas d’étincelle
O.K.
Etincelle
Mauvais
Mauvais
Mauvais
Mauvais
Mauvais
Mauvais
O.K.
O.K.
O.K.
O.K.
Mauvais
6 - 3
Page 318 of 364
–+ELECZÜNDANLAGE

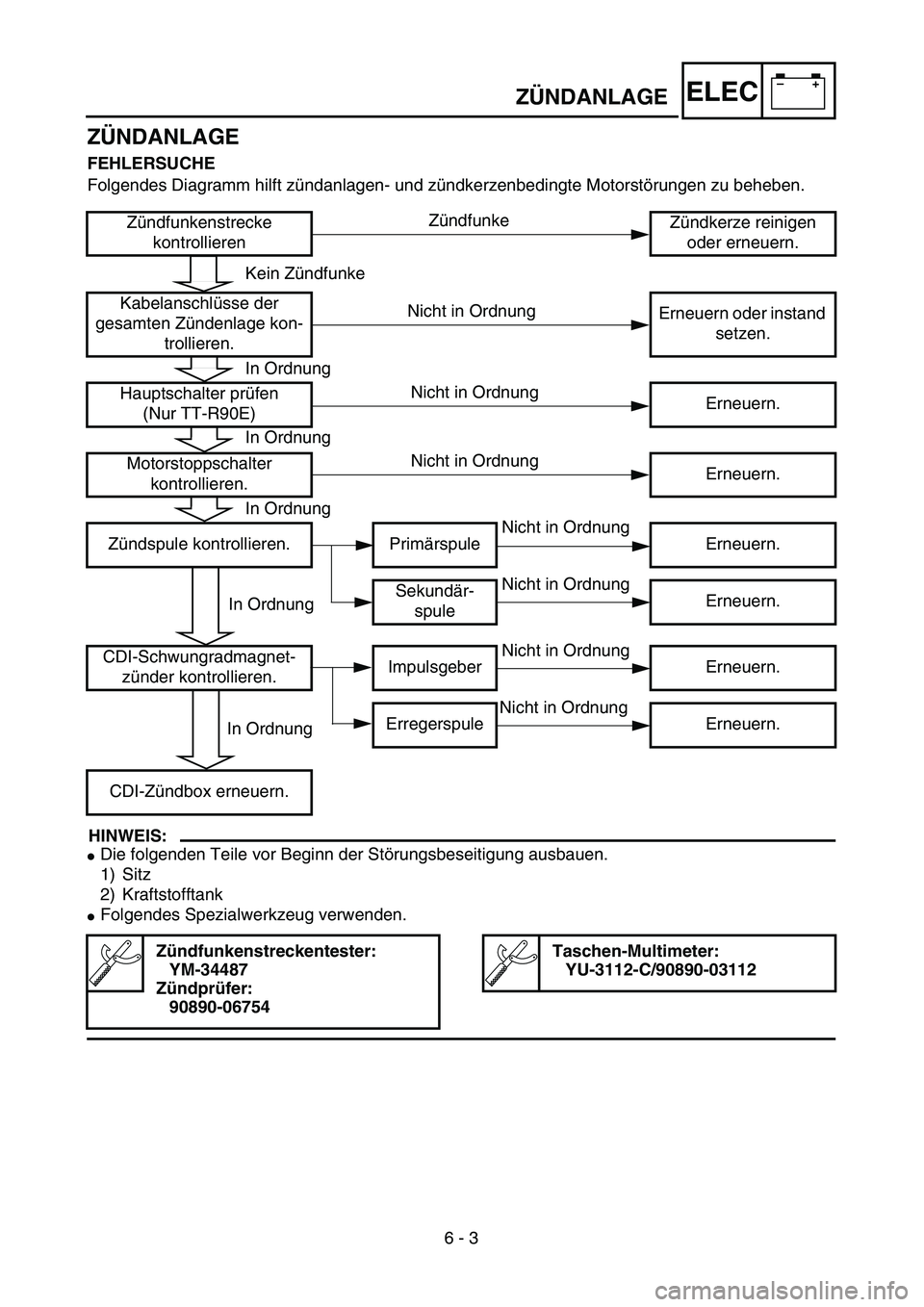

ZÜNDANLAGE
FEHLERSUCHE
Folgendes Diagramm hilft zündanlagen- und zündkerzenbedingte Motorstörungen zu beheben.
HINWEIS:
Die folgenden Teile vor Beginn der Störungsbeseitigung ausbauen.
1) Sitz
2) Kraftstofftank
Folgendes Spezialwerkzeug verwenden.
Zündfunkenstrecke
kontrollierenZündkerze reinigen
oder erneuern.
Kabelanschlüsse der
gesamten Zündenlage kon-
trollieren.Erneuern oder instand
setzen.
Hauptschalter prüfen
(Nur TT-R90E)Erneuern.
Motorstoppschalter
kontrollieren.Erneuern.
Zündspule kontrollieren. Primärspule Erneuern.
Sekundär-
spuleErneuern.
CDI-Schwungradmagnet-
zünder kontrollieren.Impulsgeber Erneuern.
Erregerspule Erneuern.
CDI-Zündbox erneuern.
Zündfunkenstreckentester:
YM-34487
Zündprüfer:
90890-06754Taschen-Multimeter:
YU-3112-C/90890-03112
Kein Zündfunke
In Ordnung
In Ordnung
In Ordnung
In Ordnung
Zündfunke
Nicht in Ordnung
Nicht in Ordnung
Nicht in Ordnung
Nicht in Ordnung
Nicht in Ordnung
Nicht in Ordnung
In Ordnung
Nicht in Ordnung
6 - 3
Page 319 of 364
–+ELEC
MEMO
Page 320 of 364
6 - 4
–+ELECIGNITION SYSTEM
EC622001

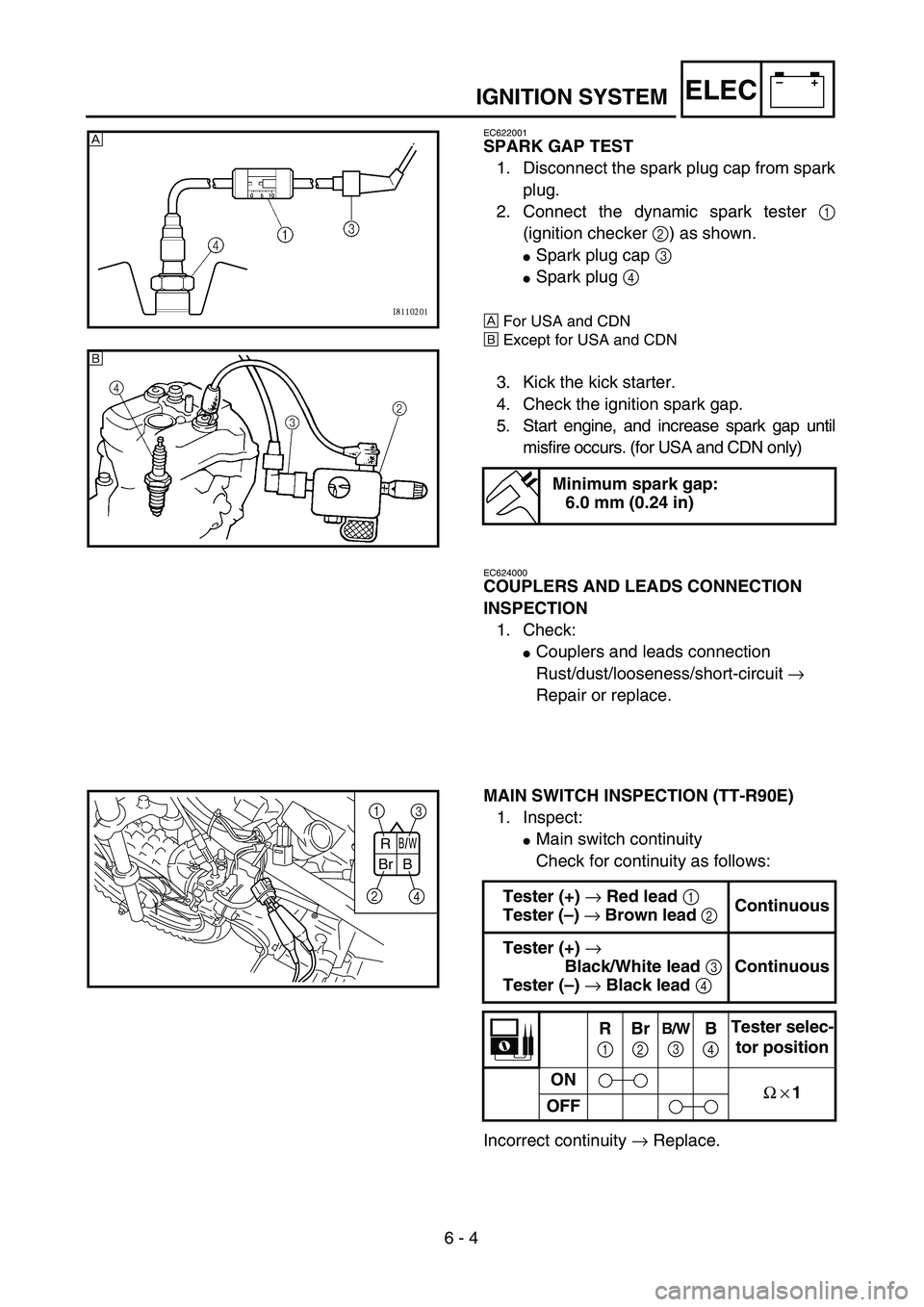

SPARK GAP TEST
1. Disconnect the spark plug cap from spark
plug.
2. Connect the dynamic spark tester 1
(ignition checker 2) as shown.
Spark plug cap 3
Spark plug 4
ÅFor USA and CDN
ıExcept for USA and CDN
3. Kick the kick starter.
4. Check the ignition spark gap.
5. Start engine, and increase spark gap until
misfire occurs. (for USA and CDN only)
Minimum spark gap:
6.0 mm (0.24 in)
Å
ı
EC624000
COUPLERS AND LEADS CONNECTION
INSPECTION
1. Check:
Couplers and leads connection
Rust/dust/looseness/short-circuit →
Repair or replace.
MAIN SWITCH INSPECTION (TT-R90E)
1. Inspect:
Main switch continuity
Check for continuity as follows:
Incorrect continuity → Replace. Tester (+) → Red lead 1
Tester (–) → Brown lead 2 Continuous
Tester (+) →
Black/White lead 3
Tester (–) → Black lead 4 Continuous
R
1Br
2B/W
3B
4Tester selec-
tor position
ON
Ω × 1
OFF
B/W
BrR
B
1
3
2
4
