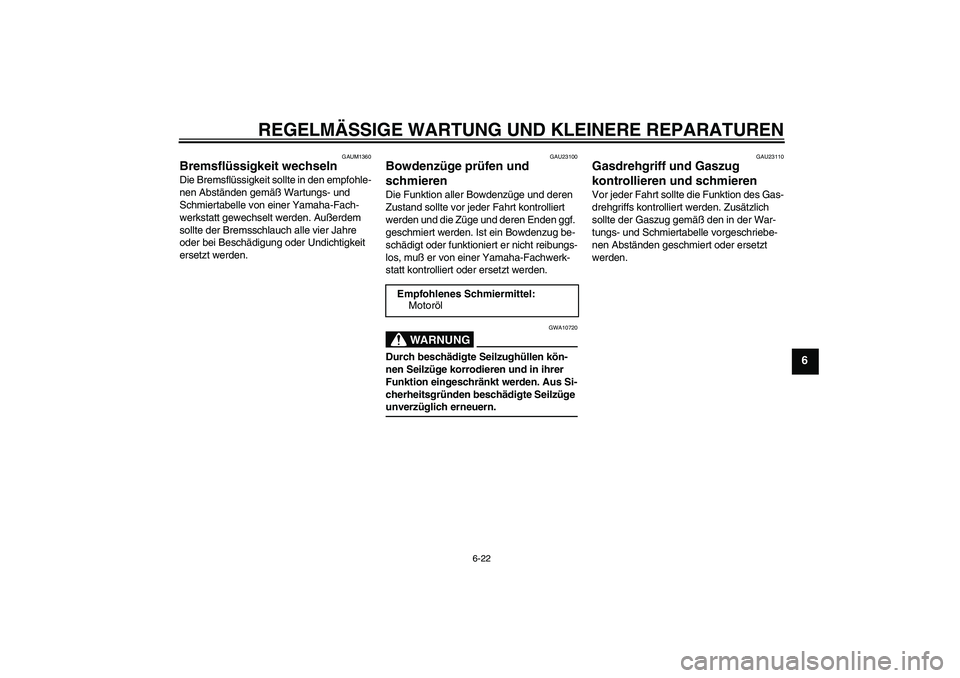

Page 61 of 84
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-22
6
GAUM1360
Bremsflüssigkeit wechseln Die Bremsflüssigkeit sollte in den empfohle-
nen Abständen gemäß Wartungs- und
Schmiertabelle von einer Yamaha-Fach-
werkstatt gewechselt werden. Außerdem
sollte der Bremsschlauch alle vier Jahre
oder bei Beschädigung oder Undichtigkeit
ersetzt werden.
GAU23100
Bowdenzüge prüfen und
schmieren Die Funktion aller Bowdenzüge und deren
Zustand sollte vor jeder Fahrt kontrolliert
werden und die Züge und deren Enden ggf.
geschmiert werden. Ist ein Bowdenzug be-
schädigt oder funktioniert er nicht reibungs-
los, muß er von einer Yamaha-Fachwerk-
statt kontrolliert oder ersetzt werden.
WARNUNG
GWA10720
Durch beschädigte Seilzughüllen kön-
nen Seilzüge korrodieren und in ihrer
Funktion eingeschränkt werden. Aus Si-
cherheitsgründen beschädigte Seilzüge unverzüglich erneuern.
GAU23110
Gasdrehgriff und Gaszug
kontrollieren und schmieren Vor jeder Fahrt sollte die Funktion des Gas-
drehgriffs kontrolliert werden. Zusätzlich
sollte der Gaszug gemäß den in der War-
tungs- und Schmiertabelle vorgeschriebe-
nen Abständen geschmiert oder ersetzt
werden.
Empfohlenes Schmiermittel:
Motoröl

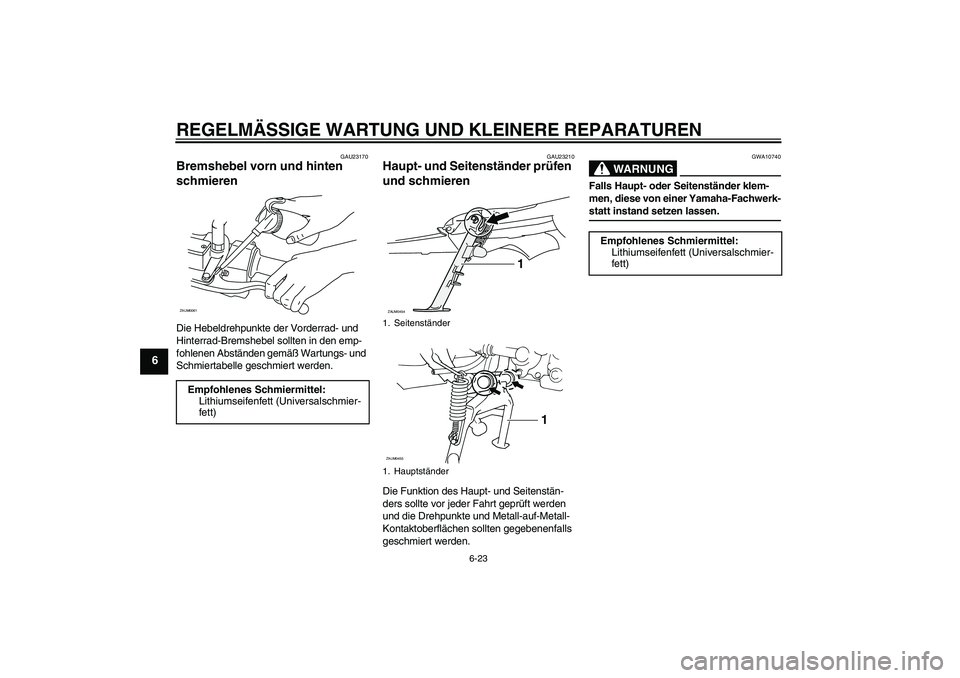

Page 62 of 84
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-23
6
GAU23170
Bremshebel vorn und hinten
schmieren Die Hebeldrehpunkte der Vorderrad- und
Hinterrad-Bremshebel sollten in den emp-
fohlenen Abständen gemäß Wartungs- und
Schmiertabelle geschmiert werden.
GAU23210
Haupt- und Seitenständer prüfen
und schmieren Die Funktion des Haupt- und Seitenstän-
ders sollte vor jeder Fahrt geprüft werden
und die Drehpunkte und Metall-auf-Metall-
Kontaktoberflächen sollten gegebenenfalls
geschmiert werden.
WARNUNG
GWA10740
Falls Haupt- oder Seitenständer klem-
men, diese von einer Yamaha-Fachwerk-statt instand setzen lassen.
Empfohlenes Schmiermittel:
Lithiumseifenfett (Universalschmier-
fett)
ZAUM0061
1. Seitenständer
1. Hauptständer
1
ZAUM0454
1
ZAUM0455
Empfohlenes Schmiermittel:
Lithiumseifenfett (Universalschmier-
fett)

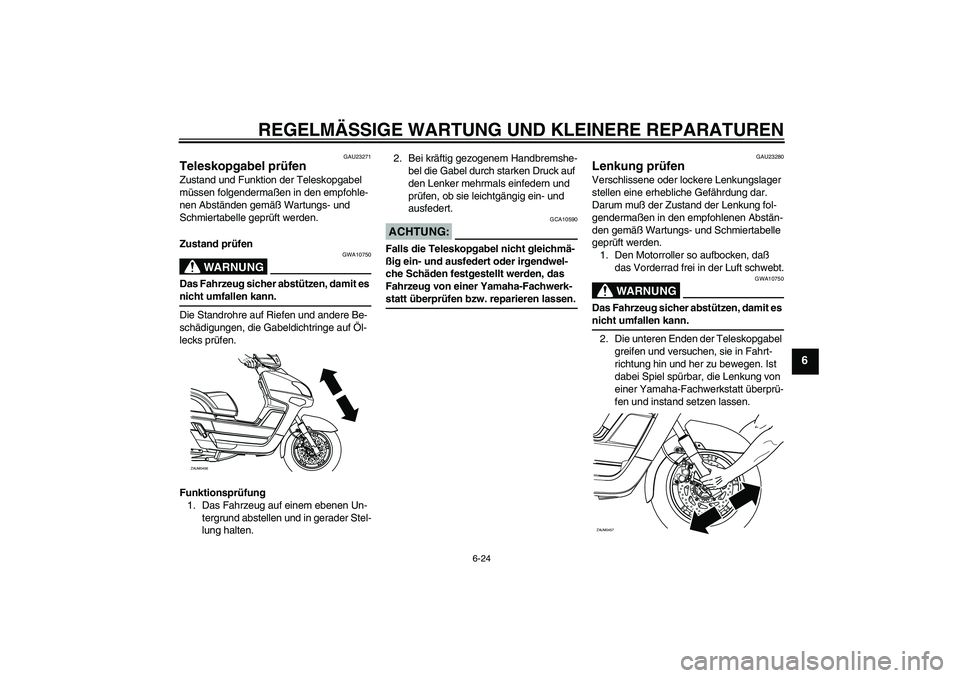

Page 63 of 84
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-24
6
GAU23271
Teleskopgabel prüfen Zustand und Funktion der Teleskopgabel
müssen folgendermaßen in den empfohle-
nen Abständen gemäß Wartungs- und
Schmiertabelle geprüft werden.
Zustand prüfen
WARNUNG
GWA10750
Das Fahrzeug sicher abstützen, damit es nicht umfallen kann.
Die Standrohre auf Riefen und andere Be-
schädigungen, die Gabeldichtringe auf Öl-
lecks prüfen.
Funktionsprüfung
1. Das Fahrzeug auf einem ebenen Un-
tergrund abstellen und in gerader Stel-
lung halten.2. Bei kräftig gezogenem Handbremshe-
bel die Gabel durch starken Druck auf
den Lenker mehrmals einfedern und
prüfen, ob sie leichtgängig ein- und
ausfedert.
ACHTUNG:
GCA10590
Falls die Teleskopgabel nicht gleichmä-
ßig ein- und ausfedert oder irgendwel-
che Schäden festgestellt werden, das
Fahrzeug von einer Yamaha-Fachwerk-statt überprüfen bzw. reparieren lassen.
GAU23280
Lenkung prüfen Verschlissene oder lockere Lenkungslager
stellen eine erhebliche Gefährdung dar.
Darum muß der Zustand der Lenkung fol-
gendermaßen in den empfohlenen Abstän-
den gemäß Wartungs- und Schmiertabelle
geprüft werden.
1. Den Motorroller so aufbocken, daß
das Vorderrad frei in der Luft schwebt.
WARNUNG
GWA10750
Das Fahrzeug sicher abstützen, damit es nicht umfallen kann.
2. Die unteren Enden der Teleskopgabel
greifen und versuchen, sie in Fahrt-
richtung hin und her zu bewegen. Ist
dabei Spiel spürbar, die Lenkung von
einer Yamaha-Fachwerkstatt überprü-
fen und instand setzen lassen.
ZAUM0456
ZAUM0457

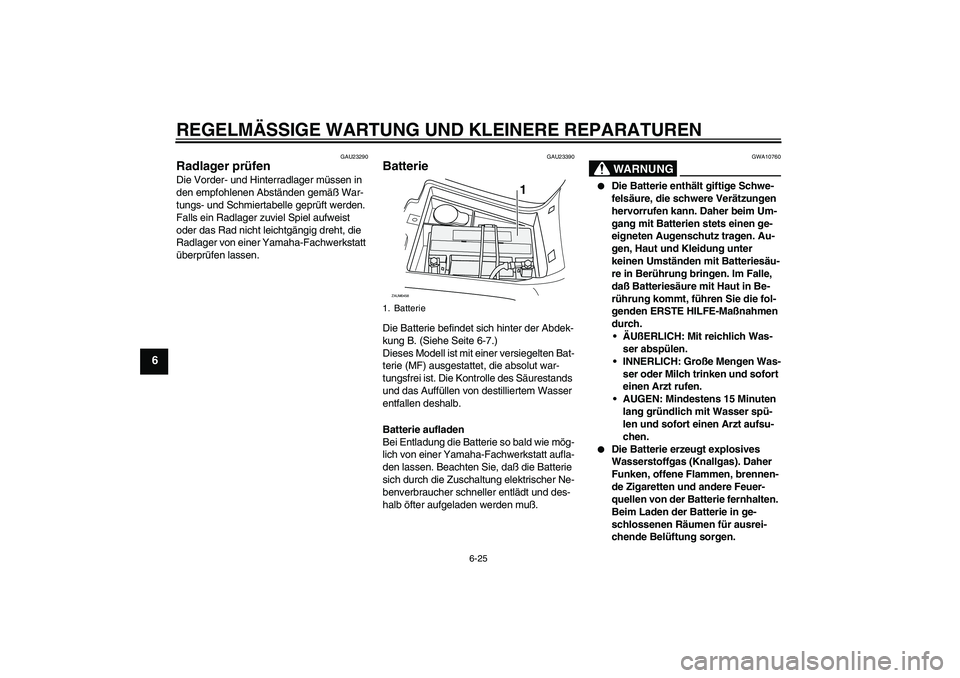

Page 64 of 84
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-25
6
GAU23290
Radlager prüfen Die Vorder- und Hinterradlager müssen in
den empfohlenen Abständen gemäß War-
tungs- und Schmiertabelle geprüft werden.
Falls ein Radlager zuviel Spiel aufweist
oder das Rad nicht leichtgängig dreht, die
Radlager von einer Yamaha-Fachwerkstatt
überprüfen lassen.
GAU23390
Batterie Die Batterie befindet sich hinter der Abdek-
kung B. (Siehe Seite 6-7.)
Dieses Modell ist mit einer versiegelten Bat-
terie (MF) ausgestattet, die absolut war-
tungsfrei ist. Die Kontrolle des Säurestands
und das Auffüllen von destilliertem Wasser
entfallen deshalb.
Batterie aufladen
Bei Entladung die Batterie so bald wie mög-
lich von einer Yamaha-Fachwerkstatt aufla-
den lassen. Beachten Sie, daß die Batterie
sich durch die Zuschaltung elektrischer Ne-
benverbraucher schneller entlädt und des-
halb öfter aufgeladen werden muß.
WARNUNG
GWA10760
Die Batterie enthält giftige Schwe-
felsäure, die schwere Verätzungen
hervorrufen kann. Daher beim Um-
gang mit Batterien stets einen ge-
eigneten Augenschutz tragen. Au-
gen, Haut und Kleidung unter
keinen Umständen mit Batteriesäu-
re in Berührung bringen. Im Falle,
daß Batteriesäure mit Haut in Be-
rührung kommt, führen Sie die fol-
genden ERSTE HILFE-Maßnahmen
durch.
ÄUßERLICH: Mit reichlich Was-
ser abspülen.
INNERLICH: Große Mengen Was-
ser oder Milch trinken und sofort
einen Arzt rufen.
AUGEN: Mindestens 15 Minuten
lang gründlich mit Wasser spü-
len und sofort einen Arzt aufsu-
chen.
Die Batterie erzeugt explosives
Wasserstoffgas (Knallgas). Daher
Funken, offene Flammen, brennen-
de Zigaretten und andere Feuer-
quellen von der Batterie fernhalten.
Beim Laden der Batterie in ge-
schlossenen Räumen für ausrei-
chende Belüftung sorgen.
1. Batterie
1
ZAUM0458

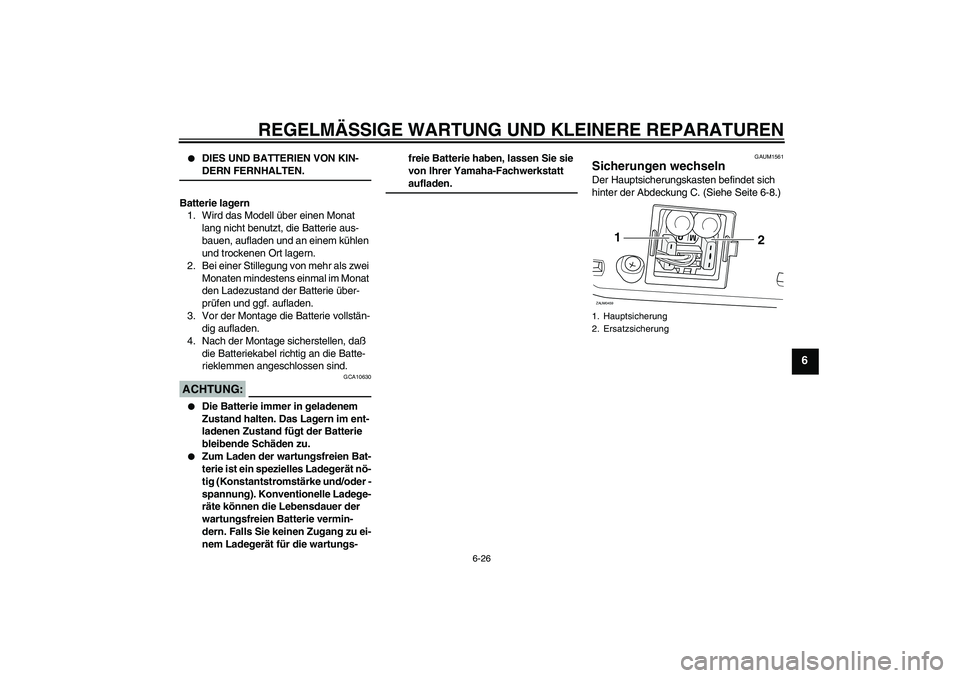

Page 65 of 84
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-26
6
DIES UND BATTERIEN VON KIN-DERN FERNHALTEN.
Batterie lagern
1. Wird das Modell über einen Monat
lang nicht benutzt, die Batterie aus-
bauen, aufladen und an einem kühlen
und trockenen Ort lagern.
2. Bei einer Stillegung von mehr als zwei
Monaten mindestens einmal im Monat
den Ladezustand der Batterie über-
prüfen und ggf. aufladen.
3. Vor der Montage die Batterie vollstän-
dig aufladen.
4. Nach der Montage sicherstellen, daß
die Batteriekabel richtig an die Batte-
rieklemmen angeschlossen sind.
ACHTUNG:
GCA10630
Die Batterie immer in geladenem
Zustand halten. Das Lagern im ent-
ladenen Zustand fügt der Batterie
bleibende Schäden zu.
Zum Laden der wartungsfreien Bat-
terie ist ein spezielles Ladegerät nö-
tig (Konstantstromstärke und/oder -
spannung). Konventionelle Ladege-
räte können die Lebensdauer der
wartungsfreien Batterie vermin-
dern. Falls Sie keinen Zugang zu ei-
nem Ladegerät für die wartungs-freie Batterie haben, lassen Sie sie
von Ihrer Yamaha-Fachwerkstatt
aufladen.
GAUM1561
Sicherungen wechseln Der Hauptsicherungskasten befindet sich
hinter der Abdeckung C. (Siehe Seite 6-8.)1. Hauptsicherung
2. Ersatzsicherung
M
1
2
ZAUM0459

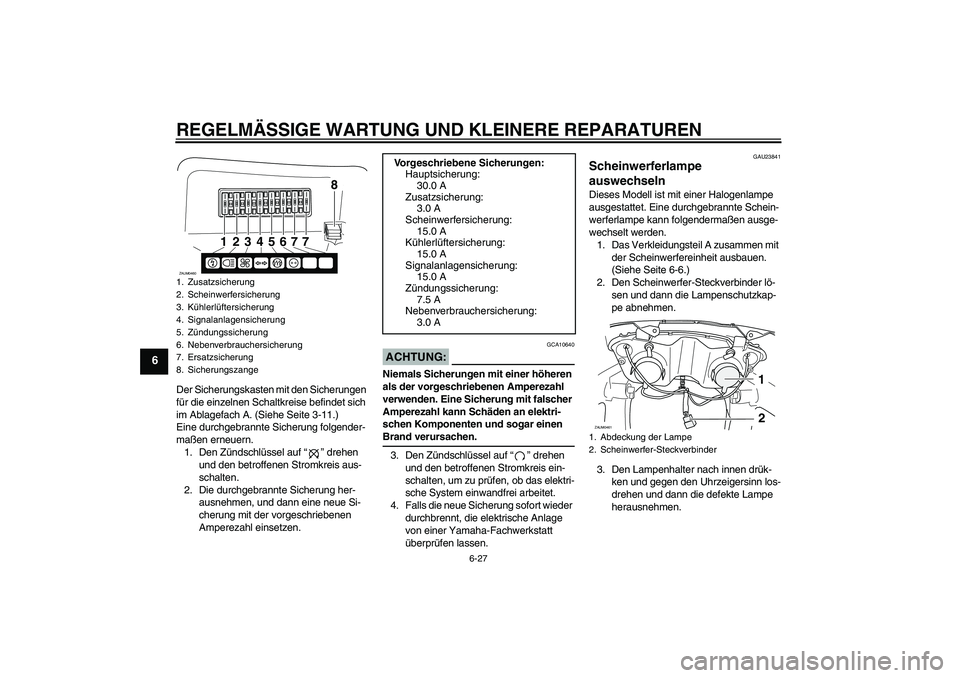

Page 66 of 84
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-27
6
Der Sicherungskasten mit den Sicherungen
für die einzelnen Schaltkreise befindet sich
im Ablagefach A. (Siehe Seite 3-11.)
Eine durchgebrannte Sicherung folgender-
maßen erneuern.
1. Den Zündschlüssel auf “” drehen
und den betroffenen Stromkreis aus-
schalten.
2. Die durchgebrannte Sicherung her-
ausnehmen, und dann eine neue Si-
cherung mit der vorgeschriebenen
Amperezahl einsetzen.
ACHTUNG:
GCA10640
Niemals Sicherungen mit einer höheren
als der vorgeschriebenen Amperezahl
verwenden. Eine Sicherung mit falscher
Amperezahl kann Schäden an elektri-
schen Komponenten und sogar einen Brand verursachen.
3. Den Zündschlüssel auf “” drehen
und den betroffenen Stromkreis ein-
schalten, um zu prüfen, ob das elektri-
sche System einwandfrei arbeitet.
4. Falls die neue Sicherung sofort wieder
durchbrennt, die elektrische Anlage
von einer Yamaha-Fachwerkstatt
überprüfen lassen.
GAU23841
Scheinwerferlampe
auswechseln Dieses Modell ist mit einer Halogenlampe
ausgestattet. Eine durchgebrannte Schein-
werferlampe kann folgendermaßen ausge-
wechselt werden.
1. Das Verkleidungsteil A zusammen mit
der Scheinwerfereinheit ausbauen.
(Siehe Seite 6-6.)
2. Den Scheinwerfer-Steckverbinder lö-
sen und dann die Lampenschutzkap-
pe abnehmen.
3. Den Lampenhalter nach innen drük-
ken und gegen den Uhrzeigersinn los-
drehen und dann die defekte Lampe
herausnehmen.
1. Zusatzsicherung
2. Scheinwerfersicherung
3. Kühlerlüftersicherung
4. Signalanlagensicherung
5. Zündungssicherung
6. Nebenverbrauchersicherung
7. Ersatzsicherung
8. Sicherungszange
12345 776
8
ZAUM0460
Vorgeschriebene Sicherungen:
Hauptsicherung:
30.0 A
Zusatzsicherung:
3.0 A
Scheinwerfersicherung:
15.0 A
Kühlerlüftersicherung:
15.0 A
Signalanlagensicherung:
15.0 A
Zündungssicherung:
7.5 A
Nebenverbrauchersicherung:
3.0 A
1. Abdeckung der Lampe
2. Scheinwerfer-Steckverbinder
2 1
ZAUM0461

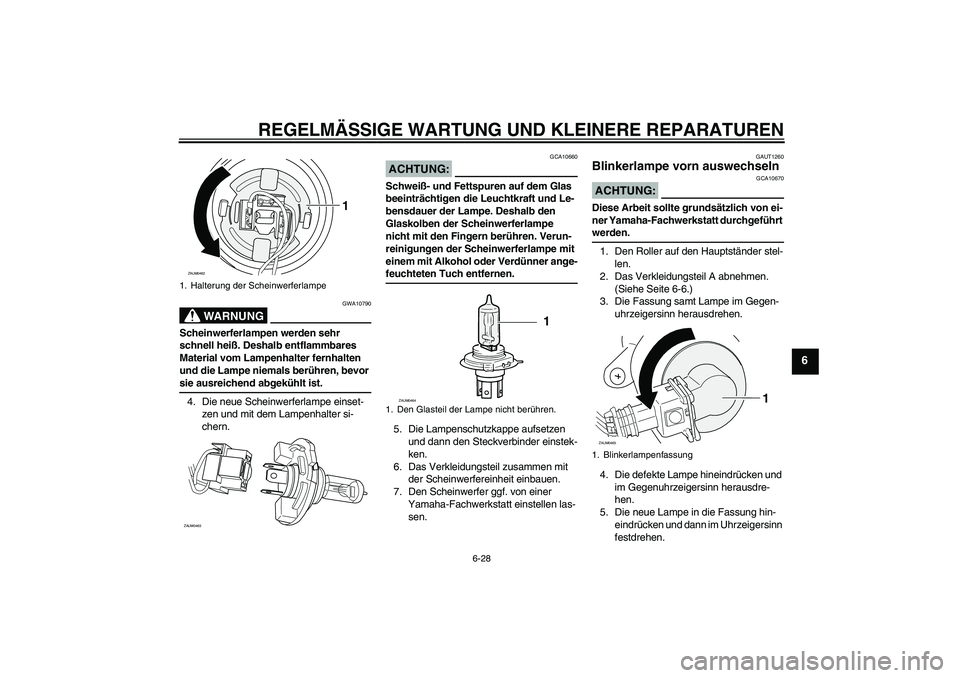

Page 67 of 84
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-28
6
WARNUNG
GWA10790
Scheinwerferlampen werden sehr
schnell heiß. Deshalb entflammbares
Material vom Lampenhalter fernhalten
und die Lampe niemals berühren, bevor sie ausreichend abgekühlt ist.
4. Die neue Scheinwerferlampe einset-
zen und mit dem Lampenhalter si-
chern.
ACHTUNG:
GCA10660
Schweiß- und Fettspuren auf dem Glas
beeinträchtigen die Leuchtkraft und Le-
bensdauer der Lampe. Deshalb den
Glaskolben der Scheinwerferlampe
nicht mit den Fingern berühren. Verun-
reinigungen der Scheinwerferlampe mit
einem mit Alkohol oder Verdünner ange-feuchteten Tuch entfernen.
5. Die Lampenschutzkappe aufsetzen
und dann den Steckverbinder einstek-
ken.
6. Das Verkleidungsteil zusammen mit
der Scheinwerfereinheit einbauen.
7. Den Scheinwerfer ggf. von einer
Yamaha-Fachwerkstatt einstellen las-
sen.
GAUT1260
Blinkerlampe vorn auswechseln ACHTUNG:
GCA10670
Diese Arbeit sollte grundsätzlich von ei-
ner Yamaha-Fachwerkstatt durchgeführt werden.
1. Den Roller auf den Hauptständer stel-
len.
2. Das Verkleidungsteil A abnehmen.
(Siehe Seite 6-6.)
3. Die Fassung samt Lampe im Gegen-
uhrzeigersinn herausdrehen.
4. Die defekte Lampe hineindrücken und
im Gegenuhrzeigersinn herausdre-
hen.
5. Die neue Lampe in die Fassung hin-
eindrücken und dann im Uhrzeigersinn
festdrehen.
1. Halterung der Scheinwerferlampe
1
ZAUM0462ZAUM0463
1. Den Glasteil der Lampe nicht berühren.
1
ZAUM0464
1. Blinkerlampenfassung
1
ZAUM0465

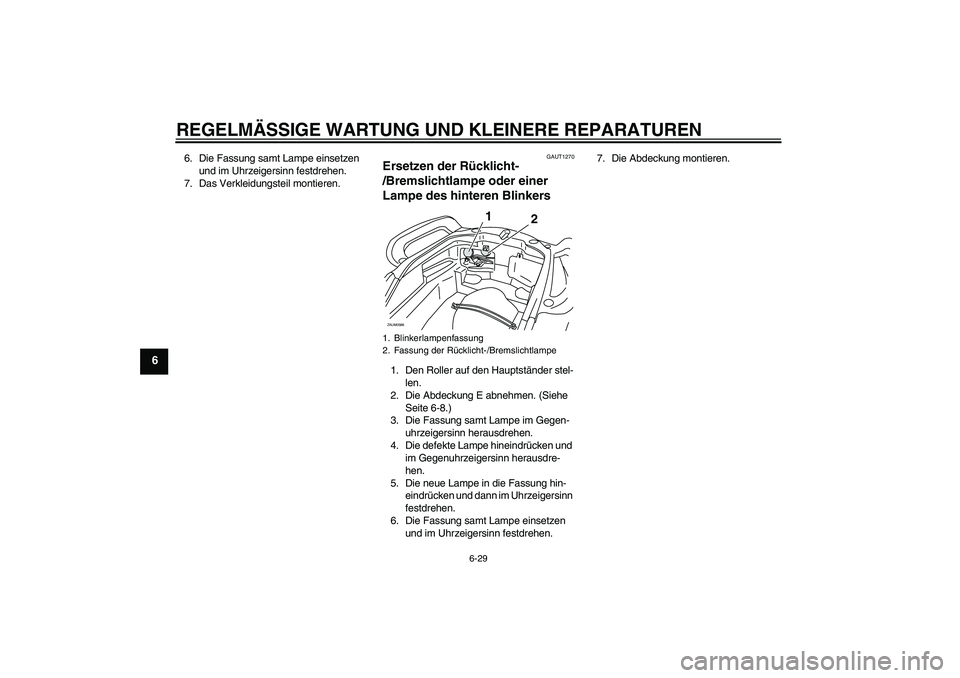

Page 68 of 84
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-29
6
6. Die Fassung samt Lampe einsetzen
und im Uhrzeigersinn festdrehen.
7. Das Verkleidungsteil montieren.
GAUT1270
Ersetzen der Rücklicht-
/Bremslichtlampe oder einer
Lampe des hinteren Blinkers 1. Den Roller auf den Hauptständer stel-
len.
2. Die Abdeckung E abnehmen. (Siehe
Seite 6-8.)
3. Die Fassung samt Lampe im Gegen-
uhrzeigersinn herausdrehen.
4. Die defekte Lampe hineindrücken und
im Gegenuhrzeigersinn herausdre-
hen.
5. Die neue Lampe in die Fassung hin-
eindrücken und dann im Uhrzeigersinn
festdrehen.
6. Die Fassung samt Lampe einsetzen
und im Uhrzeigersinn festdrehen.7. Die Abdeckung montieren.1. Blinkerlampenfassung
2. Fassung der Rücklicht-/Bremslichtlampe
1
2
ZAUM0586
Page 69 of 84
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-30
6
GAUM1460
Kennzeichenleuchten-Lampe
auswechseln 1. Die Abdeckung der Kennzeichen-
leuchte abschrauben.
2. Die Fassung (samt Lampe) herauszie-
hen.
3. Die defekte Lampe herausziehen.
4. Eine neue Lampe in die Fassung ein-
setzen.
5. Die Fassung (samt Lampe) einsetzen
und hineindrücken.
6. Die Abdeckung der Kennzeichen-
leuchte wieder anschrauben.
GAU25880
Fehlersuche Obwohl alle Yamaha-Motorroller vor der
Auslieferung einer strengen Inspektion un-
terzogen werden, kann es im Alltag zu Stö-
rungen kommen. Zum Beispiel können De-
fekte am Kraftstoff- oder Zündsystem oder
mangelnde Kompression zu Anlaßproble-
men und Leistungseinbußen führen.
Die nachfolgenden Fehlersuchdiagramme
beschreiben die Vorgänge, die es Ihnen er-
möglichen, eine einfache und schnelle Kon-
trolle der einzelnen Funktionsbereiche vor-
zunehmen. Reparaturarbeiten sollten
jedoch unbedingt von einer Yamaha-Fach-
werkstatt ausgeführt werden, denn nur die-
se bietet das Know-how, die Werkzeuge
und die Erfahrung für eine optimale War-
tung.
Ausschließlich Yamaha-Originalersatzteile
verwenden. Ersatzteile anderer Hersteller
mögen zwar so aussehen wie Yamaha-Tei-
le, bieten aber nur selten die gleiche Quali-
tät und Lebensdauer, was erhöhte Repara-
turkosten zur Folge hat.
1. Lampenfassung
2. Schraube
2
1
ZAUM0467
Page 70 of 84
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-31
6
GAU25921
Fehlersuchdiagramme Startprobleme und mangelnde Motorleistung
WARNUNG
GWA10840
Bei Prüf- und Reparaturarbeiten am Kraftstoffsystem Funken und offene Flammen fernhalten und auf keinen Fall rauchen.
Kraftstoffstand im
Tank prüfen.1. Kraftstoff
Es ist genügend Kraftstoff vorhanden.
Es ist kein Kraftstoff vorhanden.
Verdichtung prüfen.
Kraftstoff nachfüllen.
Der Motor startet nicht.
Verdichtung prüfen.
E-Starter betätigen.2. Verdichtung
Verdichtung vorhanden.
Keine Verdichtung.
Zündung prüfen.
Lassen sie das Fahrzeug von einer Yamaha-
Fachwerkstatt prüfen.
Zündkerze herausnehmen
und Elektroden prüfen.3. Zündung
Mit einem trockenen Tuch abwischen und Zündkerzen-
Elektrodenabstand korrigieren, oder Zündkerze ersetzen.
Lassen sie das Fahrzeug von einer Yamaha-Fachwerkstatt prüfen.
Der Motor startet nicht. Lassen sie
das Fahrzeug von einer Yamaha-
Fachwerkstatt prüfen.
Der Motor startet nicht. Batterie prüfen.
E-Starter betätigen.4. Batterie
Der Motor dreht sich zügig.
Der Motor dreht sich nur mühsam.
Der Batteriezustand ist gut.Batterieanschlüsse prüfen. Batterie,
falls nötig, laden.
TrockenFeucht
Gas halb öffnen und E-Starter betätigen.
