YAMAHA VERSITY 300 2005 Betriebsanleitungen (in German)
Manufacturer: YAMAHA, Model Year: 2005, Model line: VERSITY 300, Model: YAMAHA VERSITY 300 2005Pages: 84, PDF-Größe: 3.6 MB
Page 71 of 84

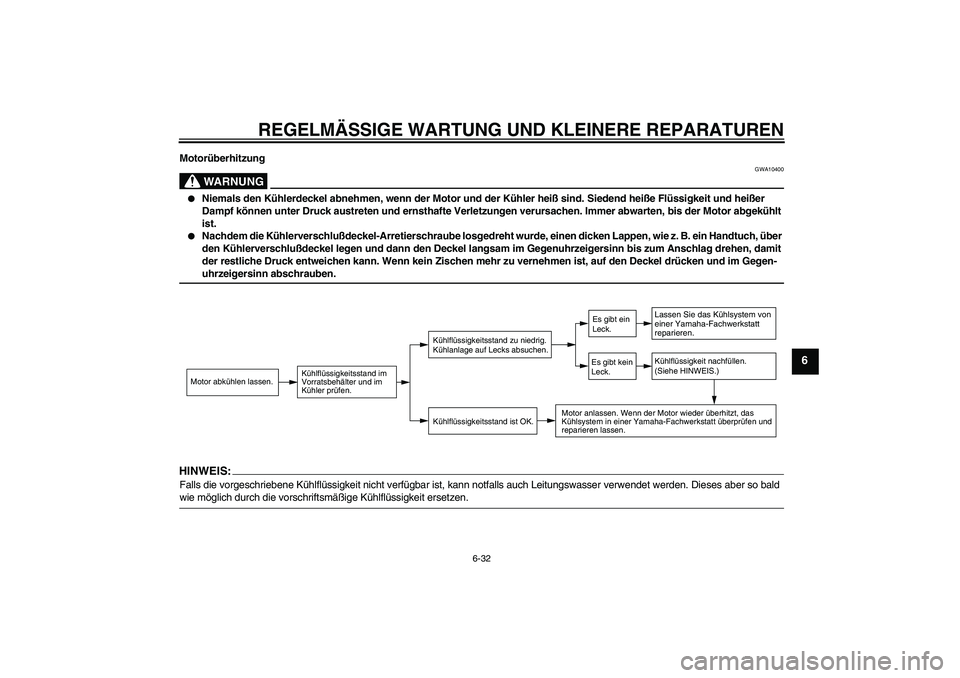

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-32
6
Motorüberhitzung
WARNUNG
GWA10400
Niemals den Kühlerdeckel abnehmen, wenn der Motor und der Kühler heiß sind. Siedend heiße Flüssigkeit und heißer
Dampf können unter Druck austreten und ernsthafte Verletzungen verursachen. Immer abwarten, bis der Motor abgekühlt
ist.
Nachdem die Kühlerverschlußdeckel-Arretierschraube losgedreht wurde, einen dicken Lappen, wie z. B. ein Handtuch, über
den Kühlerverschlußdeckel legen und dann den Deckel langsam im Gegenuhrzeigersinn bis zum Anschlag drehen, damit
der restliche Druck entweichen kann. Wenn kein Zischen mehr zu vernehmen ist, auf den Deckel drücken und im Gegen-uhrzeigersinn abschrauben.
HINWEIS:Falls die vorgeschriebene Kühlflüssigkeit nicht verfügbar ist, kann notfalls auch Leitungswasser verwendet werden. Dieses aber so bald wie möglich durch die vorschriftsmäßige Kühlflüssigkeit ersetzen.Motor abkühlen lassen.
Kühlflüssigkeitsstand im
Vorratsbehälter und im
Kühler prüfen.
Kühlflüssigkeitsstand ist OK. Kühlflüssigkeitsstand zu niedrig.
Kühlanlage auf Lecks absuchen.
Lassen Sie das Kühlsystem von
einer Yamaha-Fachwerkstatt
reparieren.Kühlflüssigkeit nachfüllen.
(Siehe HINWEIS.)
Motor anlassen. Wenn der Motor wieder überhitzt, das
Kühlsystem in einer Yamaha-Fachwerkstatt überprüfen und
reparieren lassen.
Es gibt ein
Leck.
Es gibt kein
Leck.

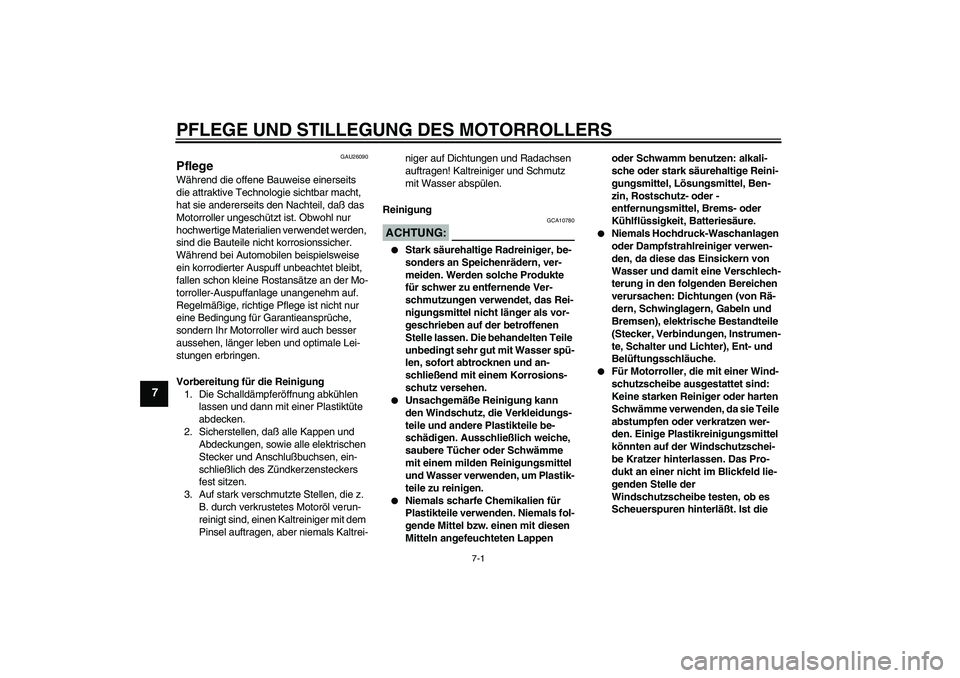

Page 72 of 84
PFLEGE UND STILLEGUNG DES MOTORROLLERS
7-1
7
GAU26090
Pflege Während die offene Bauweise einerseits
die attraktive Technologie sichtbar macht,
hat sie andererseits den Nachteil, daß das
Motorroller ungeschützt ist. Obwohl nur
hochwertige Materialien verwendet werden,
sind die Bauteile nicht korrosionssicher.
Während bei Automobilen beispielsweise
ein korrodierter Auspuff unbeachtet bleibt,
fallen schon kleine Rostansätze an der Mo-
torroller-Auspuffanlage unangenehm auf.
Regelmäßige, richtige Pflege ist nicht nur
eine Bedingung für Garantieansprüche,
sondern Ihr Motorroller wird auch besser
aussehen, länger leben und optimale Lei-
stungen erbringen.
Vorbereitung für die Reinigung
1. Die Schalldämpferöffnung abkühlen
lassen und dann mit einer Plastiktüte
abdecken.
2. Sicherstellen, daß alle Kappen und
Abdeckungen, sowie alle elektrischen
Stecker und Anschlußbuchsen, ein-
schließlich des Zündkerzensteckers
fest sitzen.
3. Auf stark verschmutzte Stellen, die z.
B. durch verkrustetes Motoröl verun-
reinigt sind, einen Kaltreiniger mit dem
Pinsel auftragen, aber niemals Kaltrei-niger auf Dichtungen und Radachsen
auftragen! Kaltreiniger und Schmutz
mit Wasser abspülen.
Reinigung
ACHTUNG:
GCA10780
Stark säurehaltige Radreiniger, be-
sonders an Speichenrädern, ver-
meiden. Werden solche Produkte
für schwer zu entfernende Ver-
schmutzungen verwendet, das Rei-
nigungsmittel nicht länger als vor-
geschrieben auf der betroffenen
Stelle lassen. Die behandelten Teile
unbedingt sehr gut mit Wasser spü-
len, sofort abtrocknen und an-
schließend mit einem Korrosions-
schutz versehen.
Unsachgemäße Reinigung kann
den Windschutz, die Verkleidungs-
teile und andere Plastikteile be-
schädigen. Ausschließlich weiche,
saubere Tücher oder Schwämme
mit einem milden Reinigungsmittel
und Wasser verwenden, um Plastik-
teile zu reinigen.
Niemals scharfe Chemikalien für
Plastikteile verwenden. Niemals fol-
gende Mittel bzw. einen mit diesen
Mitteln angefeuchteten Lappen oder Schwamm benutzen: alkali-
sche oder stark säurehaltige Reini-
gungsmittel, Lösungsmittel, Ben-
zin, Rostschutz- oder -
entfernungsmittel, Brems- oder
Kühlflüssigkeit, Batteriesäure.
Niemals Hochdruck-Waschanlagen
oder Dampfstrahlreiniger verwen-
den, da diese das Einsickern von
Wasser und damit eine Verschlech-
terung in den folgenden Bereichen
verursachen: Dichtungen (von Rä-
dern, Schwinglagern, Gabeln und
Bremsen), elektrische Bestandteile
(Stecker, Verbindungen, Instrumen-
te, Schalter und Lichter), Ent- und
Belüftungsschläuche.
Für Motorroller, die mit einer Wind-
schutzscheibe ausgestattet sind:
Keine starken Reiniger oder harten
Schwämme verwenden, da sie Teile
abstumpfen oder verkratzen wer-
den. Einige Plastikreinigungsmittel
könnten auf der Windschutzschei-
be Kratzer hinterlassen. Das Pro-
dukt an einer nicht im Blickfeld lie-
genden Stelle der
Windschutzscheibe testen, ob es
Scheuerspuren hinterläßt. Ist die
Page 73 of 84

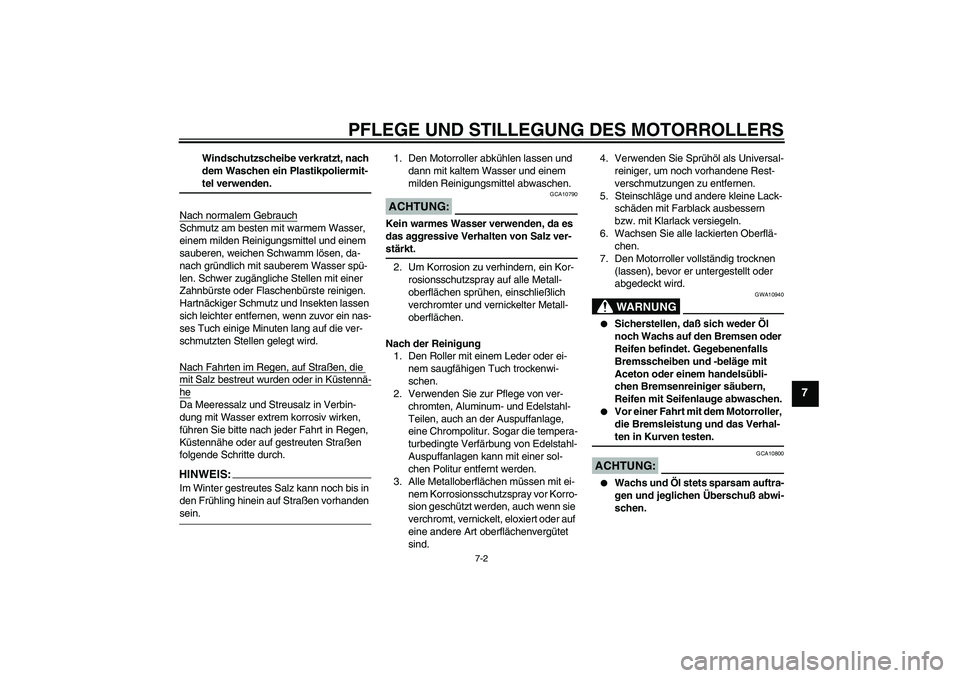

PFLEGE UND STILLEGUNG DES MOTORROLLERS
7-2
7
Windschutzscheibe verkratzt, nach
dem Waschen ein Plastikpoliermit-teI verwenden.
Nach normalem Gebrauch
Schmutz am besten mit warmem Wasser,
einem milden Reinigungsmittel und einem
sauberen, weichen Schwamm lösen, da-
nach gründlich mit sauberem Wasser spü-
len. Schwer zugängliche Stellen mit einer
Zahnbürste oder Flaschenbürste reinigen.
Hartnäckiger Schmutz und Insekten lassen
sich leichter entfernen, wenn zuvor ein nas-
ses Tuch einige Minuten lang auf die ver-
schmutzten Stellen gelegt wird.
Nach Fahrten im Regen, auf Straßen, die mit Salz bestreut wurden oder in Küstennä-heDa Meeressalz und Streusalz in Verbin-
dung mit Wasser extrem korrosiv wirken,
führen Sie bitte nach jeder Fahrt in Regen,
Küstennähe oder auf gestreuten Straßen
folgende Schritte durch.HINWEIS:Im Winter gestreutes Salz kann noch bis in
den Frühling hinein auf Straßen vorhanden sein.1. Den Motorroller abkühlen lassen und
dann mit kaltem Wasser und einem
milden Reinigungsmittel abwaschen.
ACHTUNG:
GCA10790
Kein warmes Wasser verwenden, da es
das aggressive Verhalten von Salz ver-stärkt.
2. Um Korrosion zu verhindern, ein Kor-
rosionsschutzspray auf alle Metall-
oberflächen sprühen, einschließlich
verchromter und vernickelter Metall-
oberflächen.
Nach der Reinigung
1. Den Roller mit einem Leder oder ei-
nem saugfähigen Tuch trockenwi-
schen.
2. Verwenden Sie zur Pflege von ver-
chromten, Aluminum- und Edelstahl-
Teilen, auch an der Auspuffanlage,
eine Chrompolitur. Sogar die tempera-
turbedingte Verfärbung von Edelstahl-
Auspuffanlagen kann mit einer sol-
chen Politur entfernt werden.
3. Alle Metalloberflächen müssen mit ei-
nem Korrosionsschutzspray vor Korro-
sion geschützt werden, auch wenn sie
verchromt, vernickelt, eloxiert oder auf
eine andere Art oberflächenvergütet
sind.4. Verwenden Sie Sprühöl als Universal-
reiniger, um noch vorhandene Rest-
verschmutzungen zu entfernen.
5. Steinschläge und andere kleine Lack-
schäden mit Farblack ausbessern
bzw. mit Klarlack versiegeln.
6. Wachsen Sie alle lackierten Oberflä-
chen.
7. Den Motorroller vollständig trocknen
(lassen), bevor er untergestellt oder
abgedeckt wird.
WARNUNG
GWA10940
Sicherstellen, daß sich weder Öl
noch Wachs auf den Bremsen oder
Reifen befindet. Gegebenenfalls
Bremsscheiben und -beläge mit
Aceton oder einem handelsübli-
chen Bremsenreiniger säubern,
Reifen mit Seifenlauge abwaschen.
Vor einer Fahrt mit dem Motorroller,
die Bremsleistung und das Verhal-ten in Kurven testen.
ACHTUNG:
GCA10800
Wachs und Öl stets sparsam auftra-
gen und jeglichen Überschuß abwi-
schen.
Page 74 of 84

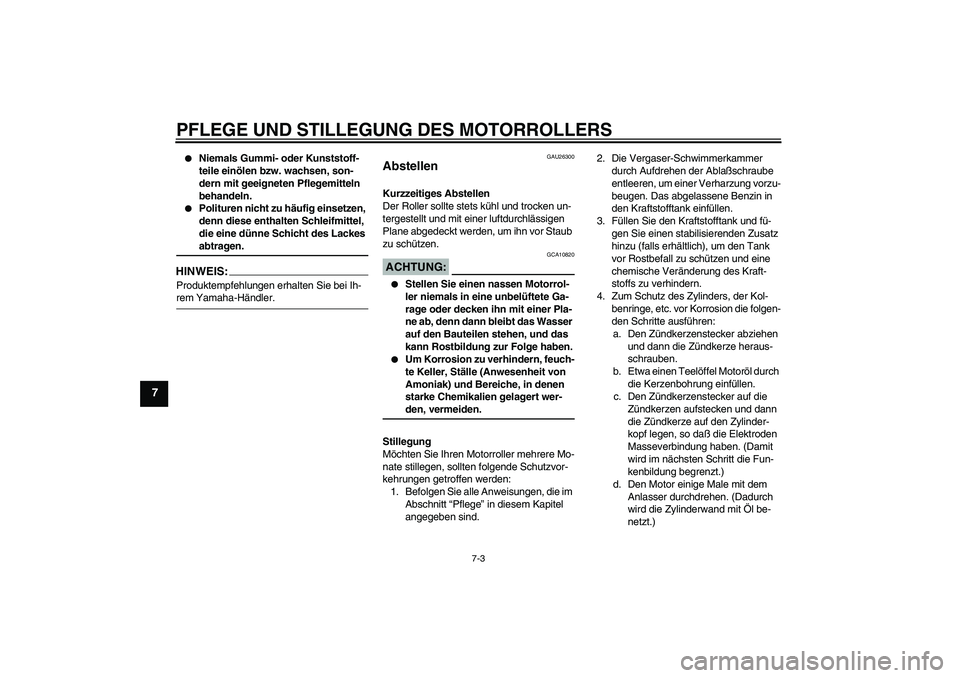

PFLEGE UND STILLEGUNG DES MOTORROLLERS
7-3
7
Niemals Gummi- oder Kunststoff-
teile einölen bzw. wachsen, son-
dern mit geeigneten Pflegemitteln
behandeln.
Polituren nicht zu häufig einsetzen,
denn diese enthalten Schleifmittel,
die eine dünne Schicht des Lackes abtragen.
HINWEIS:Produktempfehlungen erhalten Sie bei Ih-rem Yamaha-Händler.
GAU26300
Abstellen Kurzzeitiges Abstellen
Der Roller sollte stets kühl und trocken un-
tergestellt und mit einer luftdurchlässigen
Plane abgedeckt werden, um ihn vor Staub
zu schützen.ACHTUNG:
GCA10820
Stellen Sie einen nassen Motorrol-
ler niemals in eine unbelüftete Ga-
rage oder decken ihn mit einer Pla-
ne ab, denn dann bleibt das Wasser
auf den Bauteilen stehen, und das
kann Rostbildung zur Folge haben.
Um Korrosion zu verhindern, feuch-
te Keller, Ställe (Anwesenheit von
Amoniak) und Bereiche, in denen
starke Chemikalien gelagert wer-den, vermeiden.
Stillegung
Möchten Sie Ihren Motorroller mehrere Mo-
nate stillegen, sollten folgende Schutzvor-
kehrungen getroffen werden:
1. Befolgen Sie alle Anweisungen, die im
Abschnitt “Pflege” in diesem Kapitel
angegeben sind.2. Die Vergaser-Schwimmerkammer
durch Aufdrehen der Ablaßschraube
entleeren, um einer Verharzung vorzu-
beugen. Das abgelassene Benzin in
den Kraftstofftank einfüllen.
3. Füllen Sie den Kraftstofftank und fü-
gen Sie einen stabilisierenden Zusatz
hinzu (falls erhältlich), um den Tank
vor Rostbefall zu schützen und eine
chemische Veränderung des Kraft-
stoffs zu verhindern.
4. Zum Schutz des Zylinders, der Kol-
benringe, etc. vor Korrosion die folgen-
den Schritte ausführen:
a. Den Zündkerzenstecker abziehen
und dann die Zündkerze heraus-
schrauben.
b. Etwa einen Teelöffel Motoröl durch
die Kerzenbohrung einfüllen.
c. Den Zündkerzenstecker auf die
Zündkerzen aufstecken und dann
die Zündkerze auf den Zylinder-
kopf legen, so daß die Elektroden
Masseverbindung haben. (Damit
wird im nächsten Schritt die Fun-
kenbildung begrenzt.)
d. Den Motor einige Male mit dem
Anlasser durchdrehen. (Dadurch
wird die Zylinderwand mit Öl be-
netzt.)
Page 75 of 84

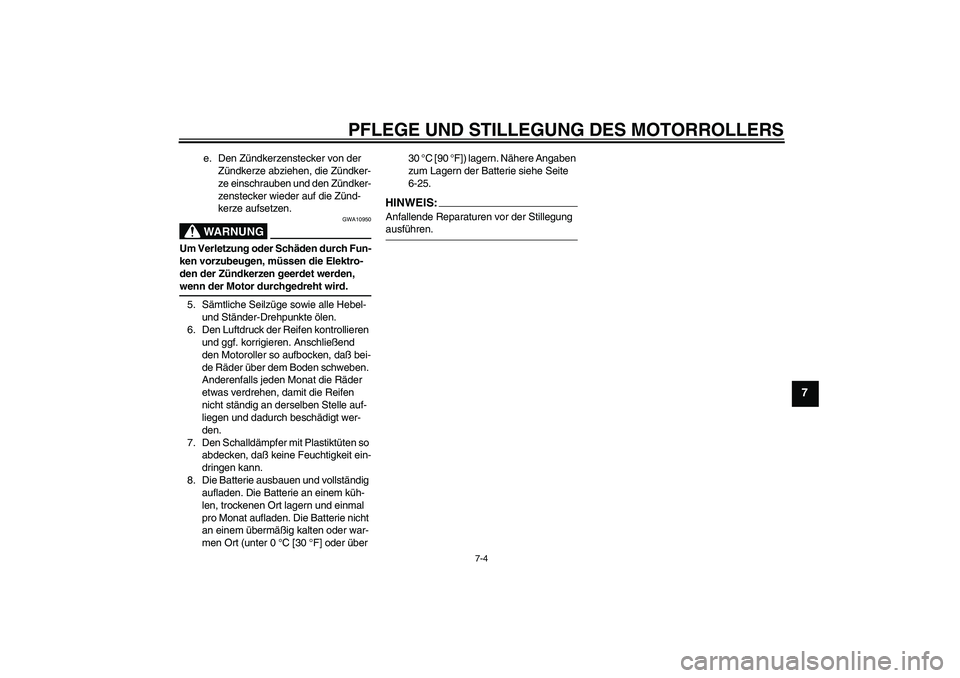

PFLEGE UND STILLEGUNG DES MOTORROLLERS
7-4
7
e. Den Zündkerzenstecker von der
Zündkerze abziehen, die Zündker-
ze einschrauben und den Zündker-
zenstecker wieder auf die Zünd-
kerze aufsetzen.WARNUNG
GWA10950
Um Verletzung oder Schäden durch Fun-
ken vorzubeugen, müssen die Elektro-
den der Zündkerzen geerdet werden, wenn der Motor durchgedreht wird.
5. Sämtliche Seilzüge sowie alle Hebel-
und Ständer-Drehpunkte ölen.
6. Den Luftdruck der Reifen kontrollieren
und ggf. korrigieren. Anschließend
den Motoroller so aufbocken, daß bei-
de Räder über dem Boden schweben.
Anderenfalls jeden Monat die Räder
etwas verdrehen, damit die Reifen
nicht ständig an derselben Stelle auf-
liegen und dadurch beschädigt wer-
den.
7. Den Schalldämpfer mit Plastiktüten so
abdecken, daß keine Feuchtigkeit ein-
dringen kann.
8. Die Batterie ausbauen und vollständig
aufladen. Die Batterie an einem küh-
len, trockenen Ort lagern und einmal
pro Monat aufladen. Die Batterie nicht
an einem übermäßig kalten oder war-
men Ort (unter 0 °C [30 °F] oder über 30 °C [90 °F]) lagern. Nähere Angaben
zum Lagern der Batterie siehe Seite
6-25.
HINWEIS:Anfallende Reparaturen vor der Stillegung ausführen.
Page 76 of 84

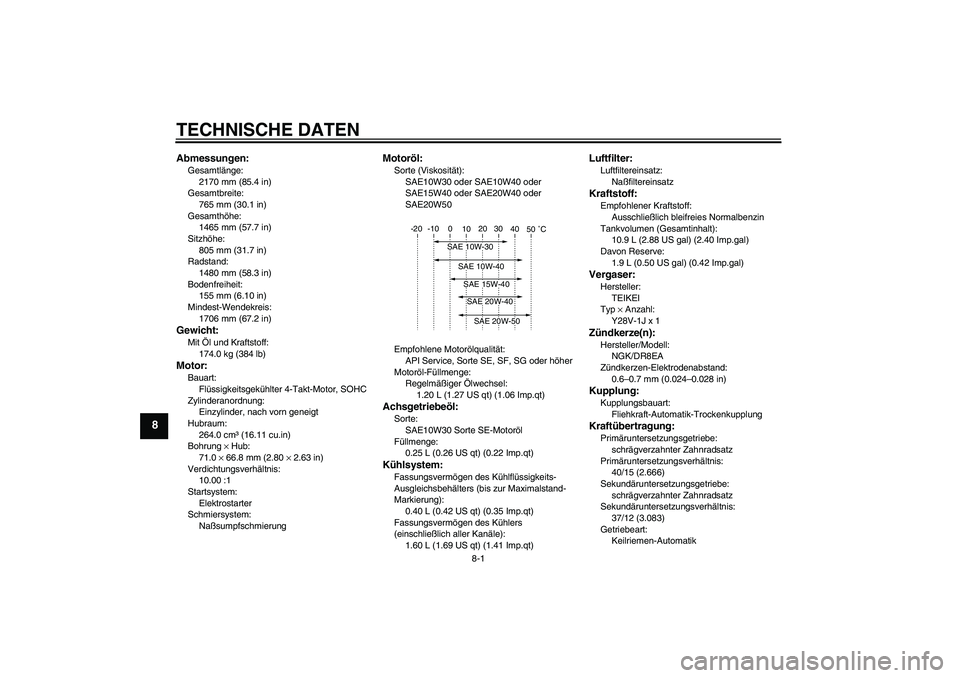

TECHNISCHE DATEN
8-1
8
Abmessungen:Gesamtlänge:
2170 mm (85.4 in)
Gesamtbreite:
765 mm (30.1 in)
Gesamthöhe:
1465 mm (57.7 in)
Sitzhöhe:
805 mm (31.7 in)
Radstand:
1480 mm (58.3 in)
Bodenfreiheit:
155 mm (6.10 in)
Mindest-Wendekreis:
1706 mm (67.2 in)Gewicht:Mit Öl und Kraftstoff:
174.0 kg (384 lb)Motor:Bauart:
Flüssigkeitsgekühlter 4-Takt-Motor, SOHC
Zylinderanordnung:
Einzylinder, nach vorn geneigt
Hubraum:
264.0 cm³ (16.11 cu.in)
Bohrung × Hub:
71.0 × 66.8 mm (2.80 × 2.63 in)
Verdichtungsverhältnis:
10.00 :1
Startsystem:
Elektrostarter
Schmiersystem:
Naßsumpfschmierung
Motoröl:Sorte (Viskosität):
SAE10W30 oder SAE10W40 oder
SAE15W40 oder SAE20W40 oder
SAE20W50
Empfohlene Motorölqualität:
API Service, Sorte SE, SF, SG oder höher
Motoröl-Füllmenge:
Regelmäßiger Ölwechsel:
1.20 L (1.27 US qt) (1.06 Imp.qt)Achsgetriebeöl:Sorte:
SAE10W30 Sorte SE-Motoröl
Füllmenge:
0.25 L (0.26 US qt) (0.22 Imp.qt)Kühlsystem:Fassungsvermögen des Kühlflüssigkeits-
Ausgleichsbehälters (bis zur Maximalstand-
Markierung):
0.40 L (0.42 US qt) (0.35 Imp.qt)
Fassungsvermögen des Kühlers
(einschließlich aller Kanäle):
1.60 L (1.69 US qt) (1.41 Imp.qt)
Luftfilter:Luftfiltereinsatz:
NaßfiltereinsatzKraftstoff:Empfohlener Kraftstoff:
Ausschließlich bleifreies Normalbenzin
Tankvolumen (Gesamtinhalt):
10.9 L (2.88 US gal) (2.40 Imp.gal)
Davon Reserve:
1.9 L (0.50 US gal) (0.42 Imp.gal)Vergaser:Hersteller:
TEIKEI
Typ × Anzahl:
Y28V-1J x 1Zündkerze(n):Hersteller/Modell:
NGK/DR8EA
Zündkerzen-Elektrodenabstand:
0.6–0.7 mm (0.024–0.028 in)Kupplung:Kupplungsbauart:
Fliehkraft-Automatik-TrockenkupplungKraftübertragung:Primäruntersetzungsgetriebe:
schrägverzahnter Zahnradsatz
Primäruntersetzungsverhältnis:
40/15 (2.666)
Sekundäruntersetzungsgetriebe:
schrägverzahnter Zahnradsatz
Sekundäruntersetzungsverhältnis:
37/12 (3.083)
Getriebeart:
Keilriemen-Automatik
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40
Page 77 of 84

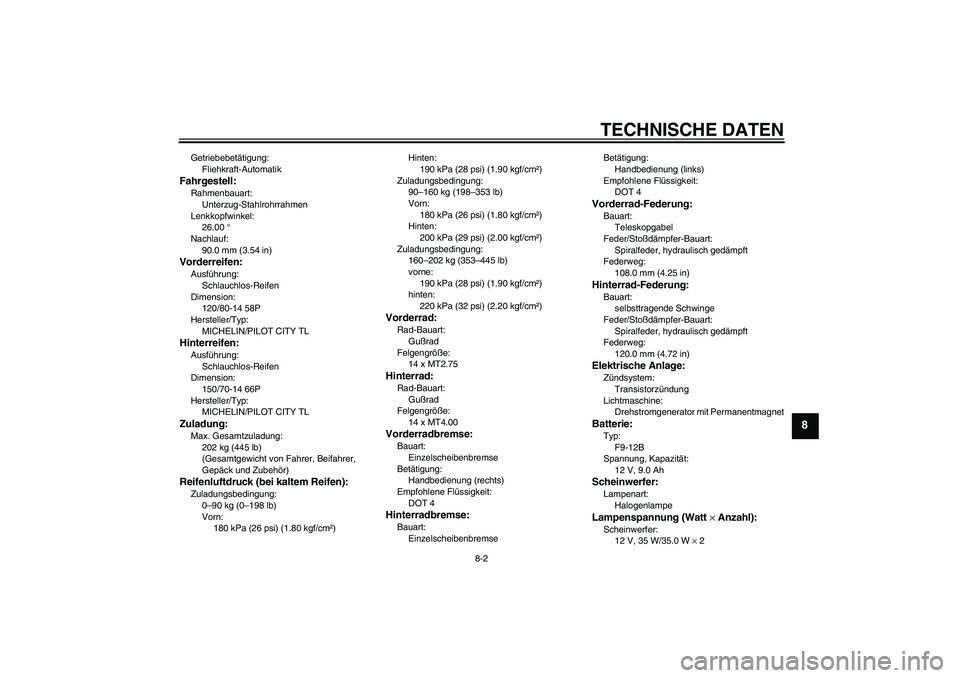

TECHNISCHE DATEN
8-2
8
Getriebebetätigung:
Fliehkraft-AutomatikFahrgestell:Rahmenbauart:
Unterzug-Stahlrohrrahmen
Lenkkopfwinkel:
26.00 °
Nachlauf:
90.0 mm (3.54 in)Vorderreifen:Ausführung:
Schlauchlos-Reifen
Dimension:
120/80-14 58P
Hersteller/Typ:
MICHELIN/PILOT CITY TLHinterreifen:Ausführung:
Schlauchlos-Reifen
Dimension:
150/70-14 66P
Hersteller/Typ:
MICHELIN/PILOT CITY TLZuladung:Max. Gesamtzuladung:
202 kg (445 lb)
(Gesamtgewicht von Fahrer, Beifahrer,
Gepäck und Zubehör)Reifenluftdruck (bei kaltem Reifen):Zuladungsbedingung:
0–90 kg (0–198 lb)
Vorn:
180 kPa (26 psi) (1.80 kgf/cm²)Hinten:
190 kPa (28 psi) (1.90 kgf/cm²)
Zuladungsbedingung:
90–160 kg (198–353 lb)
Vorn:
180 kPa (26 psi) (1.80 kgf/cm²)
Hinten:
200 kPa (29 psi) (2.00 kgf/cm²)
Zuladungsbedingung:
160–202 kg (353–445 lb)
vorne:
190 kPa (28 psi) (1.90 kgf/cm²)
hinten:
220 kPa (32 psi) (2.20 kgf/cm²)
Vorderrad:Rad-Bauart:
Gußrad
Felgengröße:
14 x MT2.75Hinterrad:Rad-Bauart:
Gußrad
Felgengröße:
14 x MT4.00Vorderradbremse:Bauart:
Einzelscheibenbremse
Betätigung:
Handbedienung (rechts)
Empfohlene Flüssigkeit:
DOT 4Hinterradbremse:Bauart:
EinzelscheibenbremseBetätigung:
Handbedienung (links)
Empfohlene Flüssigkeit:
DOT 4
Vorderrad-Federung:Bauart:
Teleskopgabel
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft
Federweg:
108.0 mm (4.25 in)Hinterrad-Federung:Bauart:
selbsttragende Schwinge
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft
Federweg:
120.0 mm (4.72 in)Elektrische Anlage:Zündsystem:
Transistorzündung
Lichtmaschine:
Drehstromgenerator mit PermanentmagnetBatterie:Typ:
F9-12B
Spannung, Kapazität:
12 V, 9.0 AhScheinwerfer:Lampenart:
HalogenlampeLampenspannung (Watt × Anzahl):Scheinwerfer:
12 V, 35 W/35.0 W × 2
Page 78 of 84

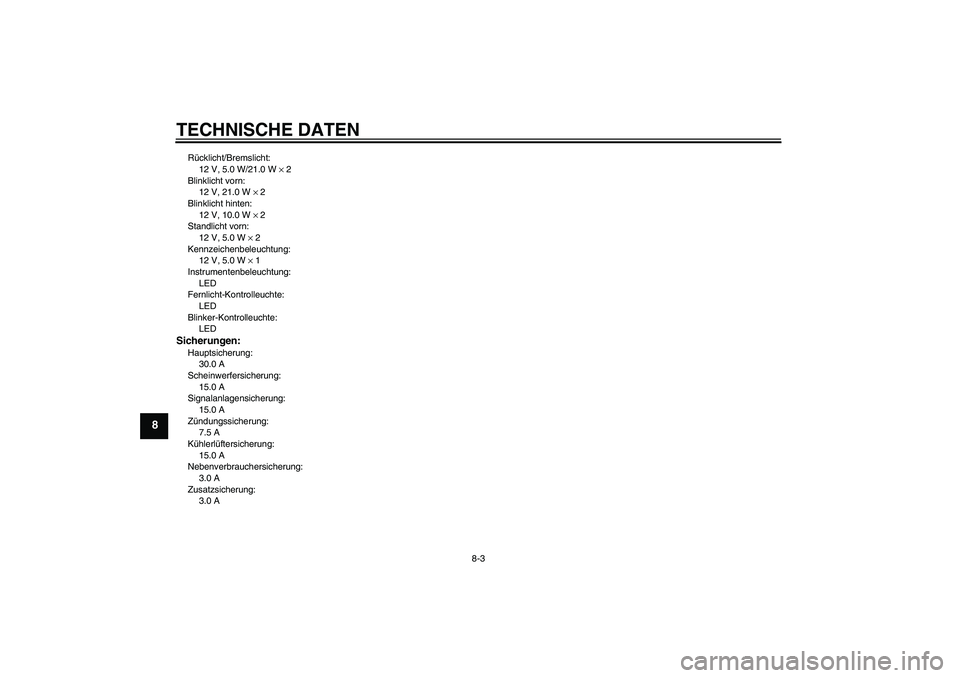

TECHNISCHE DATEN
8-3
8
Rücklicht/Bremslicht:
12 V, 5.0 W/21.0 W × 2
Blinklicht vorn:
12 V, 21.0 W × 2
Blinklicht hinten:
12 V, 10.0 W × 2
Standlicht vorn:
12 V, 5.0 W × 2
Kennzeichenbeleuchtung:
12 V, 5.0 W × 1
Instrumentenbeleuchtung:
LED
Fernlicht-Kontrolleuchte:
LED
Blinker-Kontrolleuchte:
LEDSicherungen:Hauptsicherung:
30.0 A
Scheinwerfersicherung:
15.0 A
Signalanlagensicherung:
15.0 A
Zündungssicherung:
7.5 A
Kühlerlüftersicherung:
15.0 A
Nebenverbrauchersicherung:
3.0 A
Zusatzsicherung:
3.0 A
Page 79 of 84

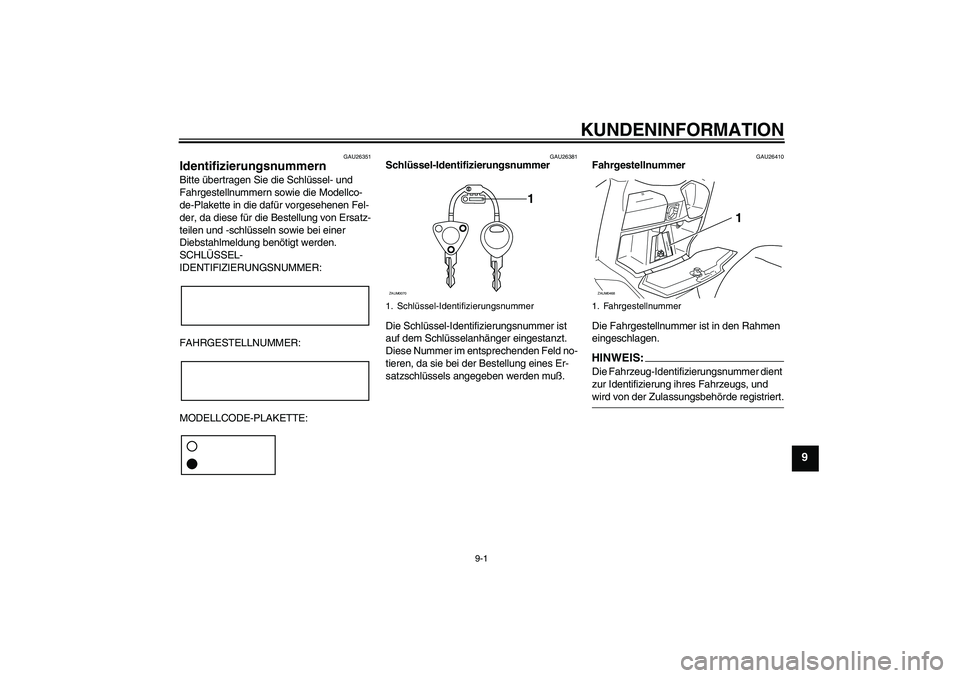

KUNDENINFORMATION
9-1
9
GAU26351
Identifizierungsnummern Bitte übertragen Sie die Schlüssel- und
Fahrgestellnummern sowie die Modellco-
de-Plakette in die dafür vorgesehenen Fel-
der, da diese für die Bestellung von Ersatz-
teilen und -schlüsseln sowie bei einer
Diebstahlmeldung benötigt werden.
SCHLÜSSEL-
IDENTIFIZIERUNGSNUMMER:
FAHRGESTELLNUMMER:
MODELLCODE-PLAKETTE:
GAU26381
Schlüssel-Identifizierungsnummer
Die Schlüssel-Identifizierungsnummer ist
auf dem Schlüsselanhänger eingestanzt.
Diese Nummer im entsprechenden Feld no-
tieren, da sie bei der Bestellung eines Er-
satzschlüssels angegeben werden muß.
GAU26410
Fahrgestellnummer
Die Fahrgestellnummer ist in den Rahmen
eingeschlagen.HINWEI
S:
Die Fahrzeug-Identifizierungsnummer dient
zur Identifizierung ihres Fahrzeugs, und wird von der Zulassungsbehörde registriert.
1. Schlüssel-Identifizierungsnummer
1
ZAUM0070
1. Fahrgestellnummer
x
xxxxxxxxx
1
ZAUM0468
Page 80 of 84

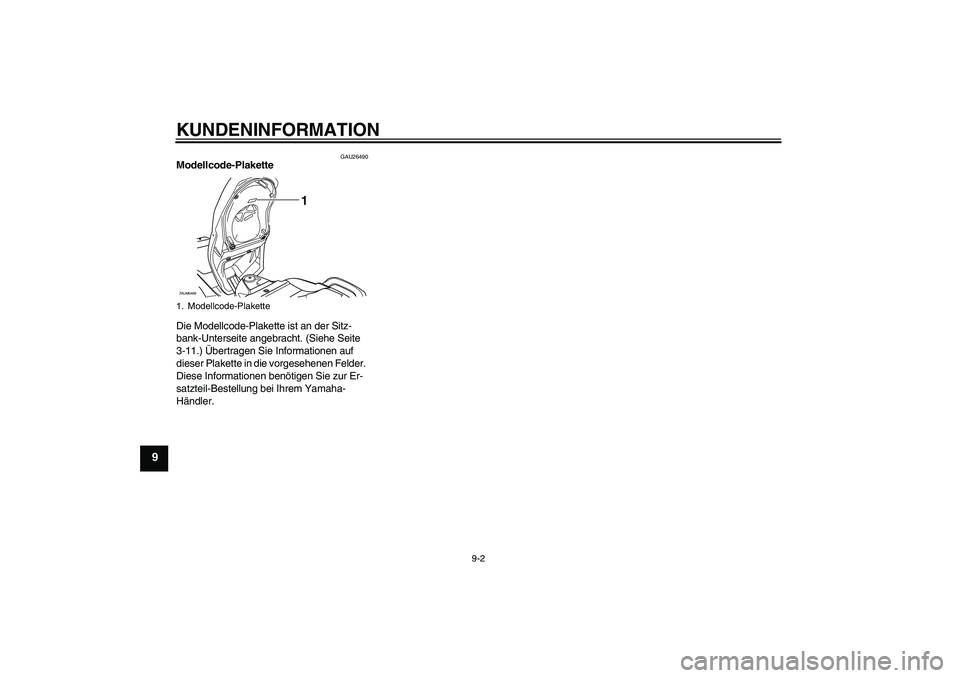

KUNDENINFORMATION
9-2
9
GAU26490
Modellcode-Plakette
Die Modellcode-Plakette ist an der Sitz-
bank-Unterseite angebracht. (Siehe Seite
3-11.) Übertragen Sie Informationen auf
dieser Plakette in die vorgesehenen Felder.
Diese Informationen benötigen Sie zur Er-
satzteil-Bestellung bei Ihrem Yamaha-
Händler.1. Modellcode-Plakette
1
ZAUM0469
