ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS

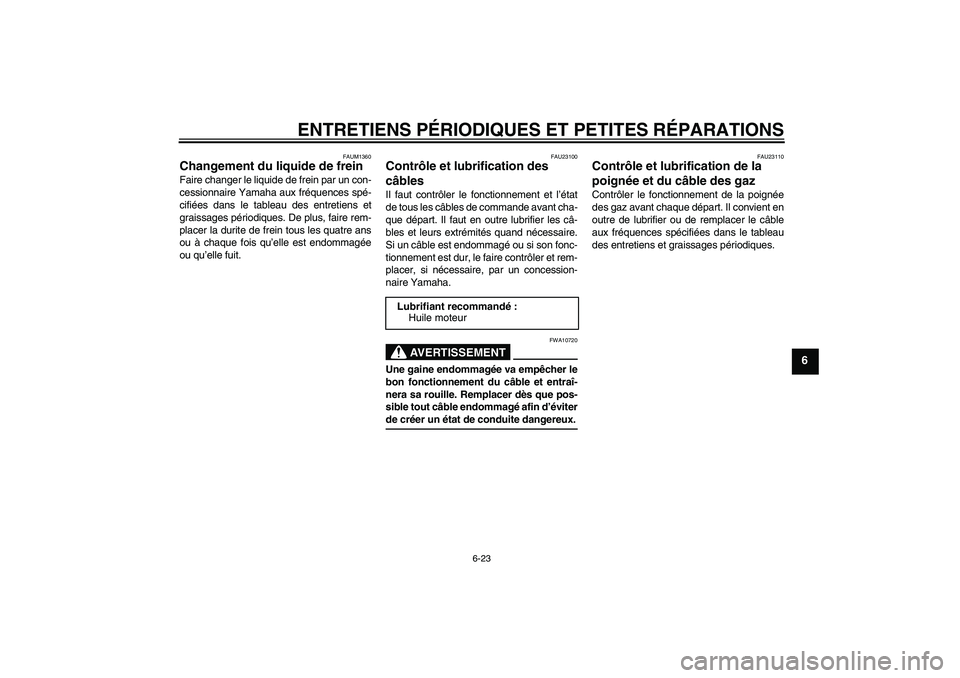

6-23
6
FAUM1360
Changement du liquide de frein Faire changer le liquide de frein par un con-
cessionnaire Yamaha aux fréquences spé-
cifiées dans le tableau des entretiens et
graissages périodiques. De plus, faire rem-
placer la durite de frein tous les quatre ans
ou à chaque fois qu’elle est endommagée
ou qu’elle fuit.
FAU23100
Contrôle et lubrification des
câbles Il faut contrôler le fonctionnement et l’état
de tous les câbles de commande avant cha-
que départ. Il faut en outre lubrifier les câ-
bles et leurs extrémités quand nécessaire.
Si un câble est endommagé ou si son fonc-
tionnement est dur, le faire contrôler et rem-
placer, si nécessaire, par un concession-
naire Yamaha.
AVERTISSEMENT
FWA10720
Une gaine endommagée va empêcher le
bon fonctionnement du câble et entraî-
nera sa rouille. Remplacer dès que pos-
sible tout câble endommagé afin d’éviterde créer un état de conduite dangereux.
FAU23110
Contrôle et lubrification de la
poignée et du câble des gaz Contrôler le fonctionnement de la poignée
des gaz avant chaque départ. Il convient en
outre de lubrifier ou de remplacer le câble
aux fréquences spécifiées dans le tableau
des entretiens et graissages périodiques.
Lubrifiant recommandé :
Huile moteur

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS

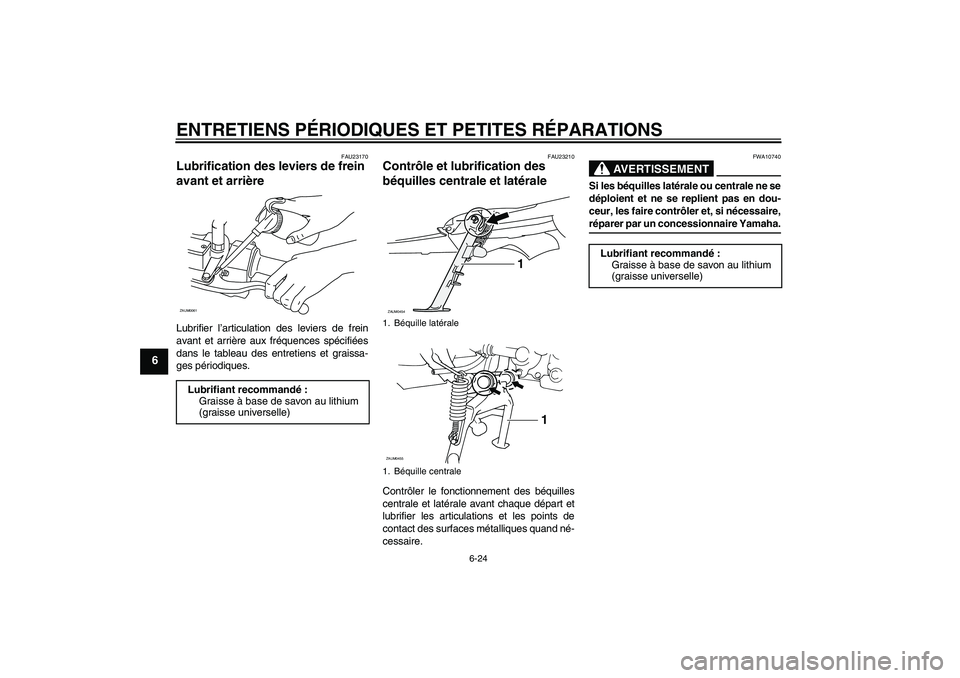

6-24
6
FAU23170
Lubrification des leviers de frein
avant et arrière Lubrifier l’articulation des leviers de frein
avant et arrière aux fréquences spécifiées
dans le tableau des entretiens et graissa-
ges périodiques.
FAU23210
Contrôle et lubrification des
béquilles centrale et latérale Contrôler le fonctionnement des béquilles
centrale et latérale avant chaque départ et
lubrifier les articulations et les points de
contact des surfaces métalliques quand né-
cessaire.
AVERTISSEMENT
FWA10740
Si les béquilles latérale ou centrale ne se
déploient et ne se replient pas en dou-
ceur, les faire contrôler et, si nécessaire,réparer par un concessionnaire Yamaha.
Lubrifiant recommandé :
Graisse à base de savon au lithium
(graisse universelle)
ZAUM0061
1. Béquille latérale
1. Béquille centrale
1
ZAUM0454
1
ZAUM0455
Lubrifiant recommandé :
Graisse à base de savon au lithium
(graisse universelle)

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS

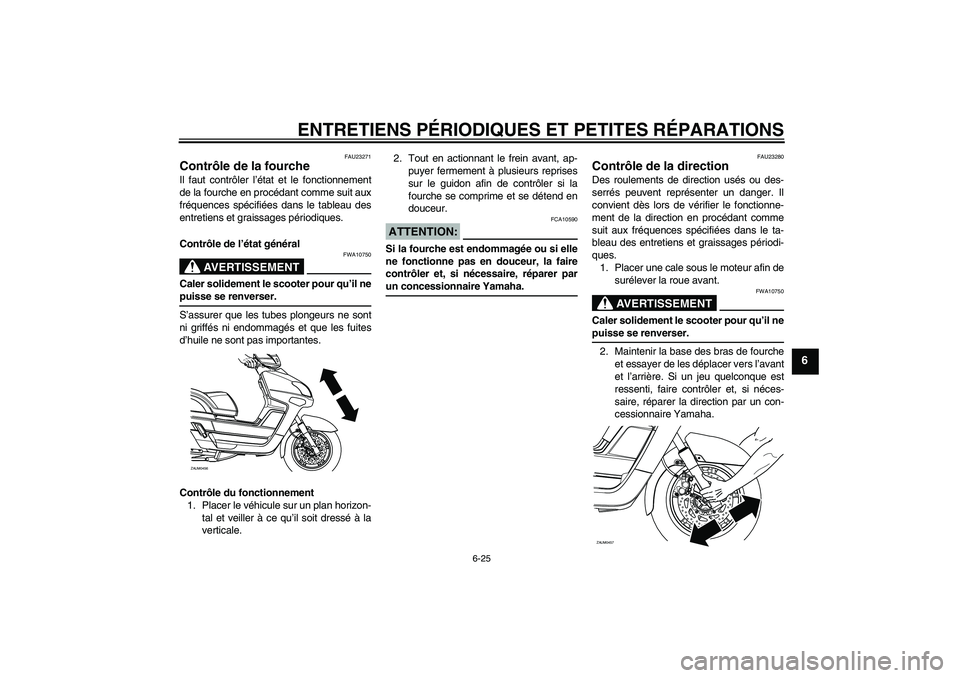

6-25
6
FAU23271
Contrôle de la fourche Il faut contrôler l’état et le fonctionnement
de la fourche en procédant comme suit aux
fréquences spécifiées dans le tableau des
entretiens et graissages périodiques.
Contrôle de l’état général
AVERTISSEMENT
FWA10750
Caler solidement le scooter pour qu’il nepuisse se renverser.
S’assurer que les tubes plongeurs ne sont
ni griffés ni endommagés et que les fuites
d’huile ne sont pas importantes.
Contrôle du fonctionnement
1. Placer le véhicule sur un plan horizon-
tal et veiller à ce qu’il soit dressé à la
verticale.2. Tout en actionnant le frein avant, ap-
puyer fermement à plusieurs reprises
sur le guidon afin de contrôler si la
fourche se comprime et se détend en
douceur.
ATTENTION:
FCA10590
Si la fourche est endommagée ou si elle
ne fonctionne pas en douceur, la faire
contrôler et, si nécessaire, réparer parun concessionnaire Yamaha.
FAU23280
Contrôle de la direction Des roulements de direction usés ou des-
serrés peuvent représenter un danger. Il
convient dès lors de vérifier le fonctionne-
ment de la direction en procédant comme
suit aux fréquences spécifiées dans le ta-
bleau des entretiens et graissages périodi-
ques.
1. Placer une cale sous le moteur afin de
surélever la roue avant.
AVERTISSEMENT
FWA10750
Caler solidement le scooter pour qu’il nepuisse se renverser.
2. Maintenir la base des bras de fourche
et essayer de les déplacer vers l’avant
et l’arrière. Si un jeu quelconque est
ressenti, faire contrôler et, si néces-
saire, réparer la direction par un con-
cessionnaire Yamaha.
ZAUM0456
ZAUM0457

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS

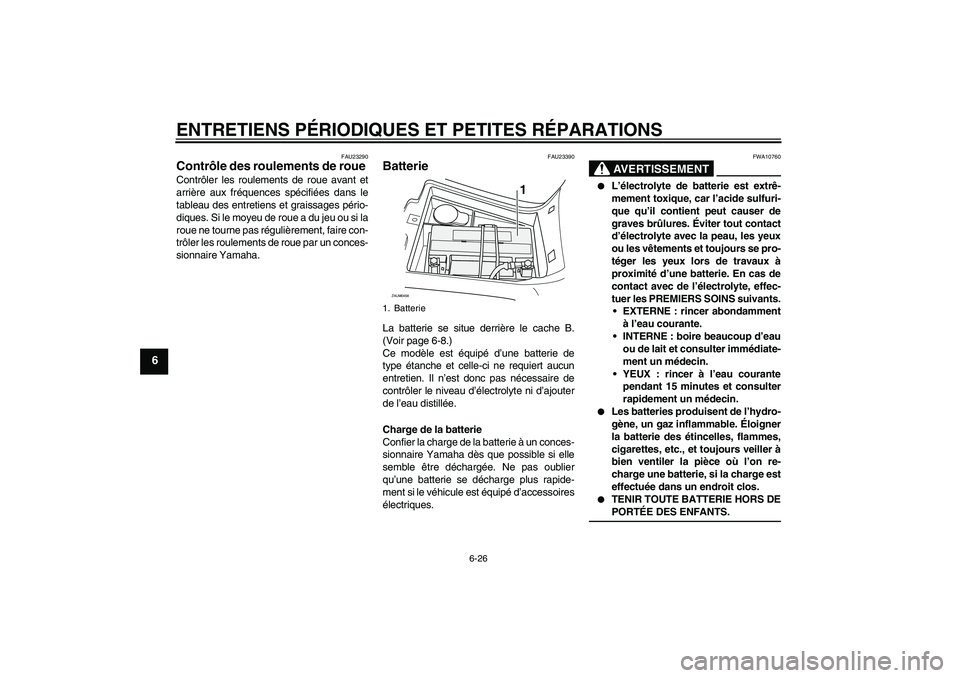

6-26
6
FAU23290
Contrôle des roulements de roue Contrôler les roulements de roue avant et
arrière aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques. Si le moyeu de roue a du jeu ou si la
roue ne tourne pas régulièrement, faire con-
trôler les roulements de roue par un conces-
sionnaire Yamaha.
FAU23390
Batterie La batterie se situe derrière le cache B.
(Voir page 6-8.)
Ce modèle est équipé d’une batterie de
type étanche et celle-ci ne requiert aucun
entretien. Il n’est donc pas nécessaire de
contrôler le niveau d’électrolyte ni d’ajouter
de l’eau distillée.
Charge de la batterie
Confier la charge de la batterie à un conces-
sionnaire Yamaha dès que possible si elle
semble être déchargée. Ne pas oublier
qu’une batterie se décharge plus rapide-
ment si le véhicule est équipé d’accessoires
électriques.
AVERTISSEMENT
FWA10760


L’électrolyte de batterie est extrê-
mement toxique, car l’acide sulfuri-
que qu’il contient peut causer de
graves brûlures. Éviter tout contact
d’électrolyte avec la peau, les yeux
ou les vêtements et toujours se pro-
téger les yeux lors de travaux à
proximité d’une batterie. En cas de
contact avec de l’électrolyte, effec-
tuer les PREMIERS SOINS suivants.
EXTERNE : rincer abondamment
à l’eau courante.
INTERNE : boire beaucoup d’eau
ou de lait et consulter immédiate-
ment un médecin.
YEUX : rincer à l’eau courante
pendant 15 minutes et consulter
rapidement un médecin.


Les batteries produisent de l’hydro-
gène, un gaz inflammable. Éloigner
la batterie des étincelles, flammes,
cigarettes, etc., et toujours veiller à
bien ventiler la pièce où l’on re-
charge une batterie, si la charge est
effectuée dans un endroit clos.


TENIR TOUTE BATTERIE HORS DEPORTÉE DES ENFANTS.
1. Batterie
1
ZAUM0458

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS

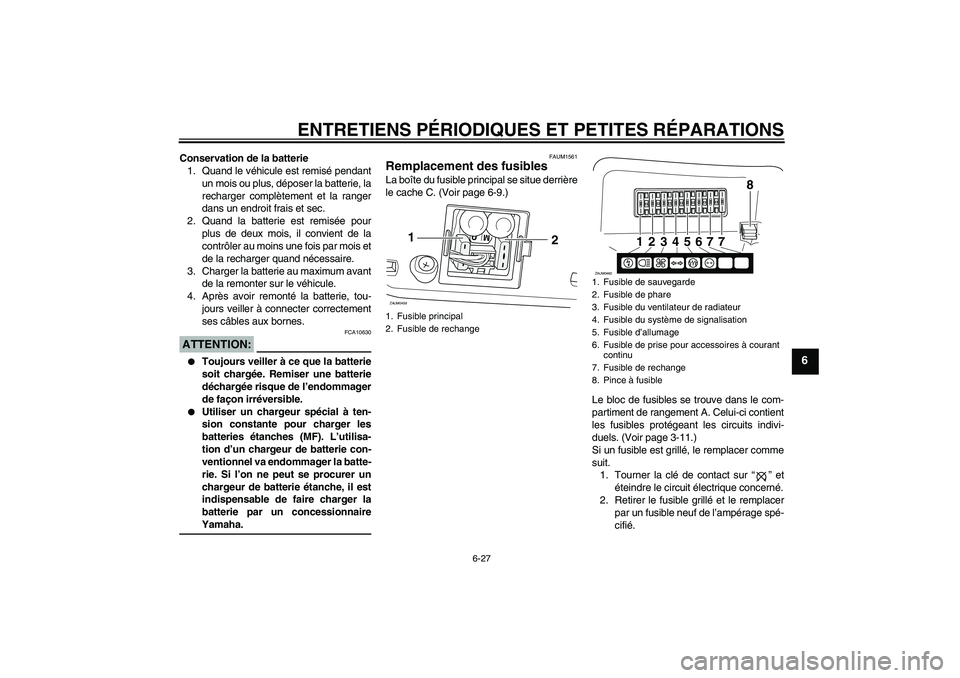

6-27
6
Conservation de la batterie
1. Quand le véhicule est remisé pendant
un mois ou plus, déposer la batterie, la
recharger complètement et la ranger
dans un endroit frais et sec.
2. Quand la batterie est remisée pour
plus de deux mois, il convient de la
contrôler au moins une fois par mois et
de la recharger quand nécessaire.
3. Charger la batterie au maximum avant
de la remonter sur le véhicule.
4. Après avoir remonté la batterie, tou-
jours veiller à connecter correctement
ses câbles aux bornes.ATTENTION:
FCA10630


Toujours veiller à ce que la batterie
soit chargée. Remiser une batterie
déchargée risque de l’endommager
de façon irréversible.


Utiliser un chargeur spécial à ten-
sion constante pour charger les
batteries étanches (MF). L’utilisa-
tion d’un chargeur de batterie con-
ventionnel va endommager la batte-
rie. Si l’on ne peut se procurer un
chargeur de batterie étanche, il est
indispensable de faire charger la
batterie par un concessionnaireYamaha.
FAUM1561
Remplacement des fusibles La boîte du fusible principal se situe derrière
le cache C. (Voir page 6-9.)
Le bloc de fusibles se trouve dans le com-
partiment de rangement A. Celui-ci contient
les fusibles protégeant les circuits indivi-
duels. (Voir page 3-11.)
Si un fusible est grillé, le remplacer comme
suit.
1. Tourner la clé de contact sur “” et
éteindre le circuit électrique concerné.
2. Retirer le fusible grillé et le remplacer
par un fusible neuf de l’ampérage spé-
cifié.1. Fusible principal
2. Fusible de rechange
M
1
2
ZAUM0459
1. Fusible de sauvegarde
2. Fusible de phare
3. Fusible du ventilateur de radiateur
4. Fusible du système de signalisation
5. Fusible d’allumage
6. Fusible de prise pour accessoires à courant
continu
7. Fusible de rechange
8. Pince à fusible
12345 776
8
ZAUM0460

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS

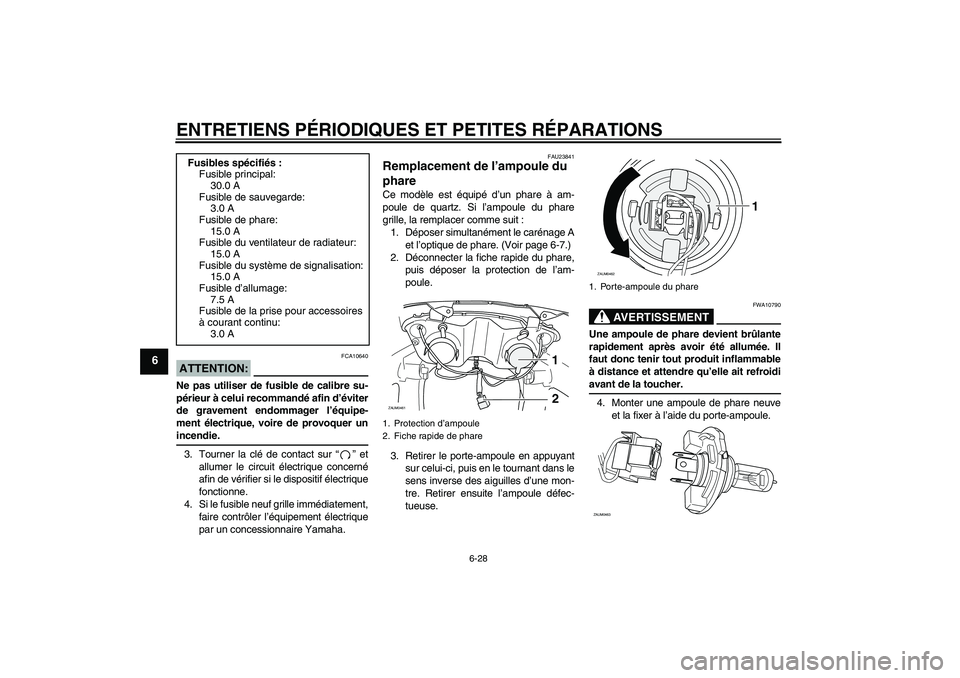

6-28
6
ATTENTION:
FCA10640
Ne pas utiliser de fusible de calibre su-
périeur à celui recommandé afin d’éviter
de gravement endommager l’équipe-
ment électrique, voire de provoquer unincendie.
3. Tourner la clé de contact sur “” et
allumer le circuit électrique concerné
afin de vérifier si le dispositif électrique
fonctionne.
4. Si le fusible neuf grille immédiatement,
faire contrôler l’équipement électrique
par un concessionnaire Yamaha.
FAU23841
Remplacement de l’ampoule du
phare Ce modèle est équipé d’un phare à am-
poule de quartz. Si l’ampoule du phare
grille, la remplacer comme suit :
1. Déposer simultanément le carénage A
et l’optique de phare. (Voir page 6-7.)
2. Déconnecter la fiche rapide du phare,
puis déposer la protection de l’am-
poule.
3. Retirer le porte-ampoule en appuyant
sur celui-ci, puis en le tournant dans le
sens inverse des aiguilles d’une mon-
tre. Retirer ensuite l’ampoule défec-
tueuse.
AVERTISSEMENT
FWA10790
Une ampoule de phare devient brûlante
rapidement après avoir été allumée. Il
faut donc tenir tout produit inflammable
à distance et attendre qu’elle ait refroidiavant de la toucher.
4. Monter une ampoule de phare neuve
et la fixer à l’aide du porte-ampoule. Fusibles spécifiés :
Fusible principal:
30.0 A
Fusible de sauvegarde:
3.0 A
Fusible de phare:
15.0 A
Fusible du ventilateur de radiateur:
15.0 A
Fusible du système de signalisation:
15.0 A
Fusible d’allumage:
7.5 A
Fusible de la prise pour accessoires
à courant continu:
3.0 A
1. Protection d’ampoule
2. Fiche rapide de phare
2 1
ZAUM0461
1. Porte-ampoule du phare
1
ZAUM0462ZAUM0463

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS

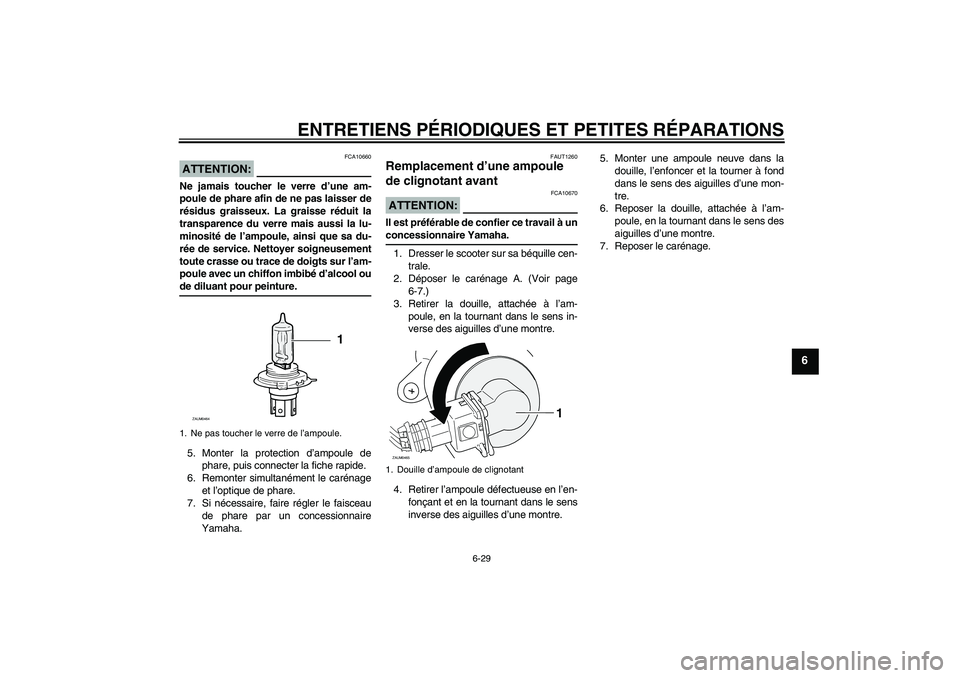

6-29
6
ATTENTION:
FCA10660
Ne jamais toucher le verre d’une am-
poule de phare afin de ne pas laisser de
résidus graisseux. La graisse réduit la
transparence du verre mais aussi la lu-
minosité de l’ampoule, ainsi que sa du-
rée de service. Nettoyer soigneusement
toute crasse ou trace de doigts sur l’am-
poule avec un chiffon imbibé d’alcool oude diluant pour peinture.
5. Monter la protection d’ampoule de
phare, puis connecter la fiche rapide.
6. Remonter simultanément le carénage
et l’optique de phare.
7. Si nécessaire, faire régler le faisceau
de phare par un concessionnaire
Yamaha.
FAUT1260
Remplacement d’une ampoule
de clignotant avant ATTENTION:
FCA10670
Il est préférable de confier ce travail à unconcessionnaire Yamaha.
1. Dresser le scooter sur sa béquille cen-
trale.
2. Déposer le carénage A. (Voir page
6-7.)
3. Retirer la douille, attachée à l’am-
poule, en la tournant dans le sens in-
verse des aiguilles d’une montre.
4. Retirer l’ampoule défectueuse en l’en-
fonçant et en la tournant dans le sens
inverse des aiguilles d’une montre.5. Monter une ampoule neuve dans la
douille, l’enfoncer et la tourner à fond
dans le sens des aiguilles d’une mon-
tre.
6. Reposer la douille, attachée à l’am-
poule, en la tournant dans le sens des
aiguilles d’une montre.
7. Reposer le carénage.
1. Ne pas toucher le verre de l’ampoule.
1
ZAUM0464
1. Douille d’ampoule de clignotant
1
ZAUM0465

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS

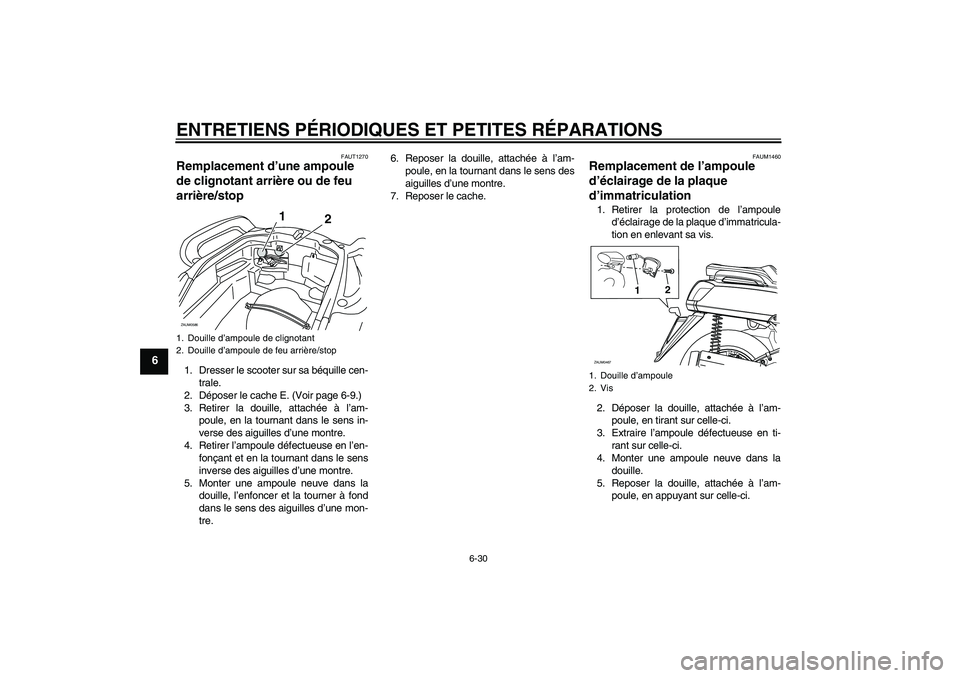

6-30
6
FAUT1270
Remplacement d’une ampoule
de clignotant arrière ou de feu
arrière/stop 1. Dresser le scooter sur sa béquille cen-
trale.
2. Déposer le cache E. (Voir page 6-9.)
3. Retirer la douille, attachée à l’am-
poule, en la tournant dans le sens in-
verse des aiguilles d’une montre.
4. Retirer l’ampoule défectueuse en l’en-
fonçant et en la tournant dans le sens
inverse des aiguilles d’une montre.
5. Monter une ampoule neuve dans la
douille, l’enfoncer et la tourner à fond
dans le sens des aiguilles d’une mon-
tre.6. Reposer la douille, attachée à l’am-
poule, en la tournant dans le sens des
aiguilles d’une montre.
7. Reposer le cache.
FAUM1460
Remplacement de l’ampoule
d’éclairage de la plaque
d’immatriculation 1. Retirer la protection de l’ampoule
d’éclairage de la plaque d’immatricula-
tion en enlevant sa vis.
2. Déposer la douille, attachée à l’am-
poule, en tirant sur celle-ci.
3. Extraire l’ampoule défectueuse en ti-
rant sur celle-ci.
4. Monter une ampoule neuve dans la
douille.
5. Reposer la douille, attachée à l’am-
poule, en appuyant sur celle-ci.
1. Douille d’ampoule de clignotant
2. Douille d’ampoule de feu arrière/stop
1
2
ZAUM0586
1. Douille d’ampoule
2. Vis
2
1
ZAUM0467

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-31
6

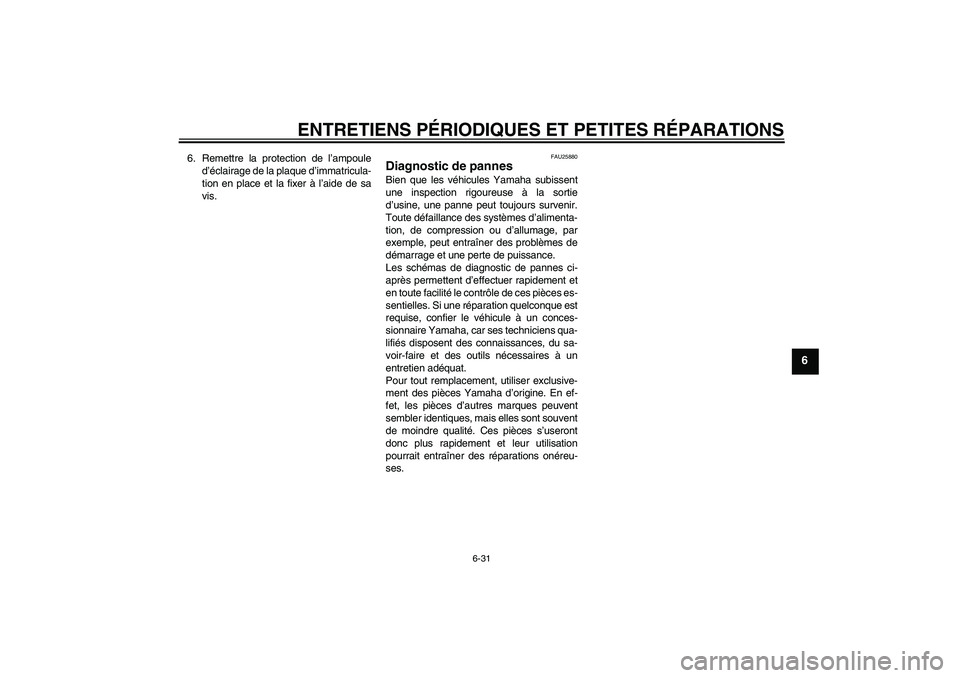

6. Remettre la protection de l’ampoule
d’éclairage de la plaque d’immatricula-
tion en place et la fixer à l’aide de sa
vis.
FAU25880
Diagnostic de pannes Bien que les véhicules Yamaha subissent
une inspection rigoureuse à la sortie
d’usine, une panne peut toujours survenir.
Toute défaillance des systèmes d’alimenta-
tion, de compression ou d’allumage, par
exemple, peut entraîner des problèmes de
démarrage et une perte de puissance.
Les schémas de diagnostic de pannes ci-
après permettent d’effectuer rapidement et
en toute facilité le contrôle de ces pièces es-
sentielles. Si une réparation quelconque est
requise, confier le véhicule à un conces-
sionnaire Yamaha, car ses techniciens qua-
lifiés disposent des connaissances, du sa-
voir-faire et des outils nécessaires à un
entretien adéquat.
Pour tout remplacement, utiliser exclusive-
ment des pièces Yamaha d’origine. En ef-
fet, les pièces d’autres marques peuvent
sembler identiques, mais elles sont souvent
de moindre qualité. Ces pièces s’useront
donc plus rapidement et leur utilisation
pourrait entraîner des réparations onéreu-
ses.

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-32
6
FAU25921

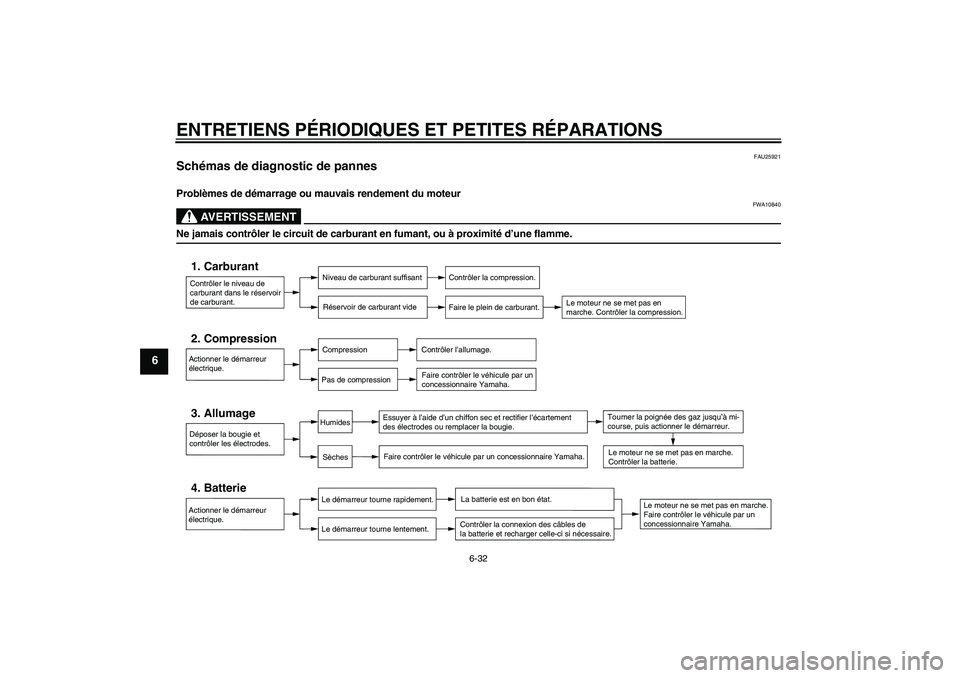

Schémas de diagnostic de pannes Problèmes de démarrage ou mauvais rendement du moteur
AVERTISSEMENT
FWA10840
Ne jamais contrôler le circuit de carburant en fumant, ou à proximité d’une flamme.
Contrôler le niveau de
carburant dans le réservoir
de carburant.1. Carburant
Niveau de carburant suffisant
Réservoir de carburant vide
Contrôler la compression.
Faire le plein de carburant.
Le moteur ne se met pas en
marche. Contrôler la compression.
Actionner le démarreur
électrique.2. Compression
Compression
Pas de compression
Contrôler l’allumage.
Faire contrôler le véhicule par un
concessionnaire Yamaha.
Déposer la bougie et
contrôler les électrodes.3. Allumage
Essuyer à l’aide d’un chiffon sec et rectifier l’écartement
des électrodes ou remplacer la bougie.
Faire contrôler le véhicule par un concessionnaire Yamaha.
Le moteur ne se met pas en marche.
Faire contrôler le véhicule par un
concessionnaire Yamaha.
Le moteur ne se met pas en marche.
Contrôler la batterie.
Actionner le démarreur
électrique.4. Batterie
Le démarreur tourne rapidement.
Le démarreur tourne lentement.
La batterie est en bon état.Contrôler la connexion des câbles de
la batterie et recharger celle-ci si nécessaire.
SèchesHumides
Tourner la poignée des gaz jusqu’à mi-
course, puis actionner le démarreur.
