ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-33
6
Surchauffe du moteur
AVERTISSEMENT
FWA10400


Ne pas enlever le bouchon de radiateur quand le moteur et le radiateur sont chauds. Du liquide chaud et de la vapeur ris-
quent de jaillir sous forte pression et de provoquer des brûlures. Veiller à attendre que le moteur ait refroidi.


Après avoir retiré la vis de retenue du bouchon du radiateur, poser un chiffon épais ou une serviette sur celui-ci, puis le
tourner lentement dans le sens inverse des aiguilles d’une montre jusqu’au point de détente afin de faire tomber la pression
résiduelle. Une fois que le sifflement s’est arrêté, appuyer sur le bouchon tout en le tournant dans le sens inverse desaiguilles d’une montre, puis l’enlever.
N.B.:Si le liquide de refroidissement recommandé n’est pas disponible, on peut utiliser de l’eau du robinet, à condition de la remplacer dès quepossible par le liquide prescrit.
Attendre que le
moteur ait refroidi.
Contrôler le niveau du liquide
de refroidissement dans le
vase d’expansion et le radiateur.
Le niveau du liquide de
refroidissement est suffisant.Le niveau du liquide de
refroidissement est insuffisant.
Contrôler le circuit de
refroidissement afin de
détecter toute fuite.
Faire contrôler et réparer le
circuit de refroidissement par un
concessionnaire Yamaha.Faire l’appoint de liquide de
refroidissement. (Voir N.B.)
Mettre le moteur en marche. Si le moteur surchauffe à
nouveau, faire contrôler et réparer le circuit de
refroidissement par un concessionnaire Yamaha.
Fuites
Pas de fuite

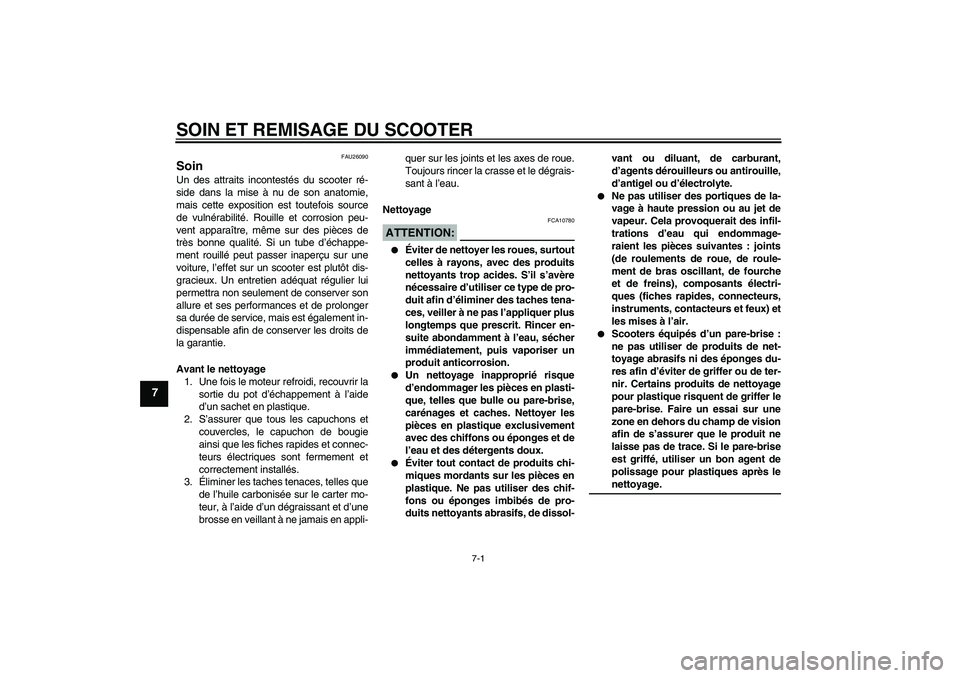

SOIN ET REMISAGE DU SCOOTER
7-1
7
FAU26090
Soin Un des attraits incontestés du scooter ré-
side dans la mise à nu de son anatomie,
mais cette exposition est toutefois source
de vulnérabilité. Rouille et corrosion peu-
vent apparaître, même sur des pièces de
très bonne qualité. Si un tube d’échappe-
ment rouillé peut passer inaperçu sur une
voiture, l’effet sur un scooter est plutôt dis-
gracieux. Un entretien adéquat régulier lui
permettra non seulement de conserver son
allure et ses performances et de prolonger
sa durée de service, mais est également in-
dispensable afin de conserver les droits de
la garantie.
Avant le nettoyage
1. Une fois le moteur refroidi, recouvrir la
sortie du pot d’échappement à l’aide
d’un sachet en plastique.
2. S’assurer que tous les capuchons et
couvercles, le capuchon de bougie
ainsi que les fiches rapides et connec-
teurs électriques sont fermement et
correctement installés.
3.Éliminer les taches tenaces, telles que
de l’huile carbonisée sur le carter mo-
teur, à l’aide d’un dégraissant et d’une
brosse en veillant à ne jamais en appli-quer sur les joints et les axes de roue.
Toujours rincer la crasse et le dégrais-
sant à l’eau.
Nettoyage
ATTENTION:
FCA10780


Éviter de nettoyer les roues, surtout
celles à rayons, avec des produits
nettoyants trop acides. S’il s’avère
nécessaire d’utiliser ce type de pro-
duit afin d’éliminer des taches tena-
ces, veiller à ne pas l’appliquer plus
longtemps que prescrit. Rincer en-
suite abondamment à l’eau, sécher
immédiatement, puis vaporiser un
produit anticorrosion.


Un nettoyage inapproprié risque
d’endommager les pièces en plasti-
que, telles que bulle ou pare-brise,
carénages et caches. Nettoyer les
pièces en plastique exclusivement
avec des chiffons ou éponges et de
l’eau et des détergents doux.


Éviter tout contact de produits chi-
miques mordants sur les pièces en
plastique. Ne pas utiliser des chif-
fons ou éponges imbibés de pro-
duits nettoyants abrasifs, de dissol-vant ou diluant, de carburant,
d’agents dérouilleurs ou antirouille,
d’antigel ou d’électrolyte.


Ne pas utiliser des portiques de la-
vage à haute pression ou au jet de
vapeur. Cela provoquerait des infil-
trations d’eau qui endommage-
raient les pièces suivantes : joints
(de roulements de roue, de roule-
ment de bras oscillant, de fourche
et de freins), composants électri-
ques (fiches rapides, connecteurs,
instruments, contacteurs et feux) et
les mises à l’air.


Scooters équipés d’un pare-brise :
ne pas utiliser de produits de net-
toyage abrasifs ni des éponges du-
res afin d’éviter de griffer ou de ter-
nir. Certains produits de nettoyage
pour plastique risquent de griffer le
pare-brise. Faire un essai sur une
zone en dehors du champ de vision
afin de s’assurer que le produit ne
laisse pas de trace. Si le pare-brise
est griffé, utiliser un bon agent de
polissage pour plastiques après lenettoyage.

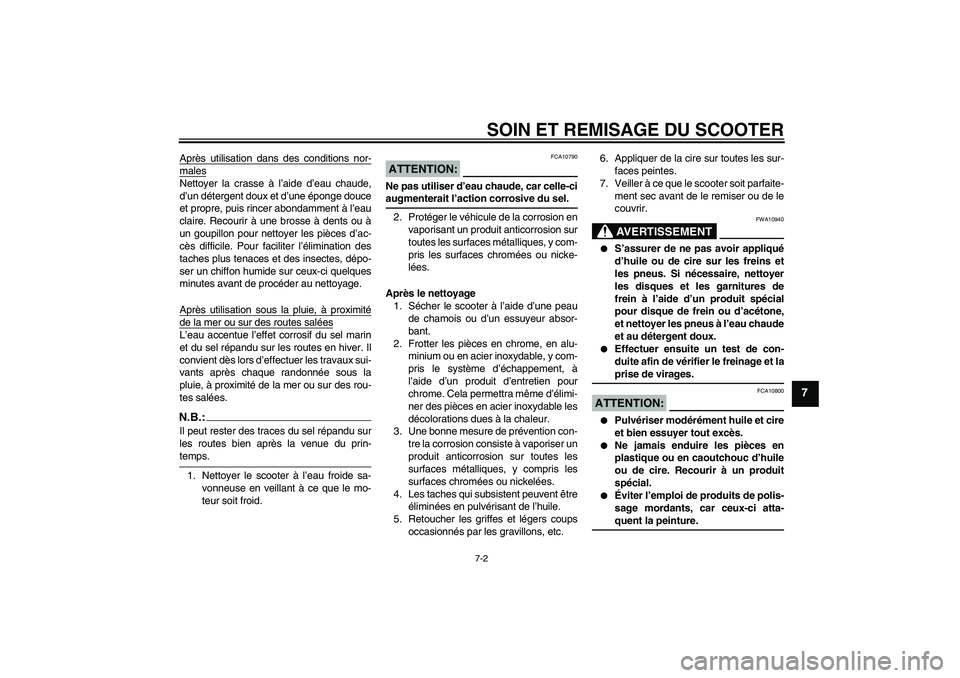

SOIN ET REMISAGE DU SCOOTER
7-2
7
Après utilisation dans des conditions nor-malesNettoyer la crasse à l’aide d’eau chaude,
d’un détergent doux et d’une éponge douce
et propre, puis rincer abondamment à l’eau
claire. Recourir à une brosse à dents ou à
un goupillon pour nettoyer les pièces d’ac-
cès difficile. Pour faciliter l’élimination des
taches plus tenaces et des insectes, dépo-
ser un chiffon humide sur ceux-ci quelques
minutes avant de procéder au nettoyage.
Après utilisation sous la pluie, à proximitéde la mer ou sur des routes saléesL’eau accentue l’effet corrosif du sel marin
et du sel répandu sur les routes en hiver. Il
convient dès lors d’effectuer les travaux sui-
vants après chaque randonnée sous la
pluie, à proximité de la mer ou sur des rou-
tes salées.N.B.:Il peut rester des traces du sel répandu sur
les routes bien après la venue du prin-temps.
1. Nettoyer le scooter à l’eau froide sa-
vonneuse en veillant à ce que le mo-
teur soit froid.
ATTENTION:
FCA10790
Ne pas utiliser d’eau chaude, car celle-ciaugmenterait l’action corrosive du sel.
2. Protéger le véhicule de la corrosion en
vaporisant un produit anticorrosion sur
toutes les surfaces métalliques, y com-
pris les surfaces chromées ou nicke-
lées.
Après le nettoyage
1. Sécher le scooter à l’aide d’une peau
de chamois ou d’un essuyeur absor-
bant.
2. Frotter les pièces en chrome, en alu-
minium ou en acier inoxydable, y com-
pris le système d’échappement, à
l’aide d’un produit d’entretien pour
chrome. Cela permettra même d’élimi-
ner des pièces en acier inoxydable les
décolorations dues à la chaleur.
3. Une bonne mesure de prévention con-
tre la corrosion consiste à vaporiser un
produit anticorrosion sur toutes les
surfaces métalliques, y compris les
surfaces chromées ou nickelées.
4. Les taches qui subsistent peuvent être
éliminées en pulvérisant de l’huile.
5. Retoucher les griffes et légers coups
occasionnés par les gravillons, etc.6. Appliquer de la cire sur toutes les sur-
faces peintes.
7. Veiller à ce que le scooter soit parfaite-
ment sec avant de le remiser ou de le
couvrir.
AVERTISSEMENT
FWA10940


S’assurer de ne pas avoir appliqué
d’huile ou de cire sur les freins et
les pneus. Si nécessaire, nettoyer
les disques et les garnitures de
frein à l’aide d’un produit spécial
pour disque de frein ou d’acétone,
et nettoyer les pneus à l’eau chaude
et au détergent doux.


Effectuer ensuite un test de con-
duite afin de vérifier le freinage et laprise de virages.
ATTENTION:
FCA10800


Pulvériser modérément huile et cire
et bien essuyer tout excès.


Ne jamais enduire les pièces en
plastique ou en caoutchouc d’huile
ou de cire. Recourir à un produit
spécial.


Éviter l’emploi de produits de polis-
sage mordants, car ceux-ci atta-quent la peinture.

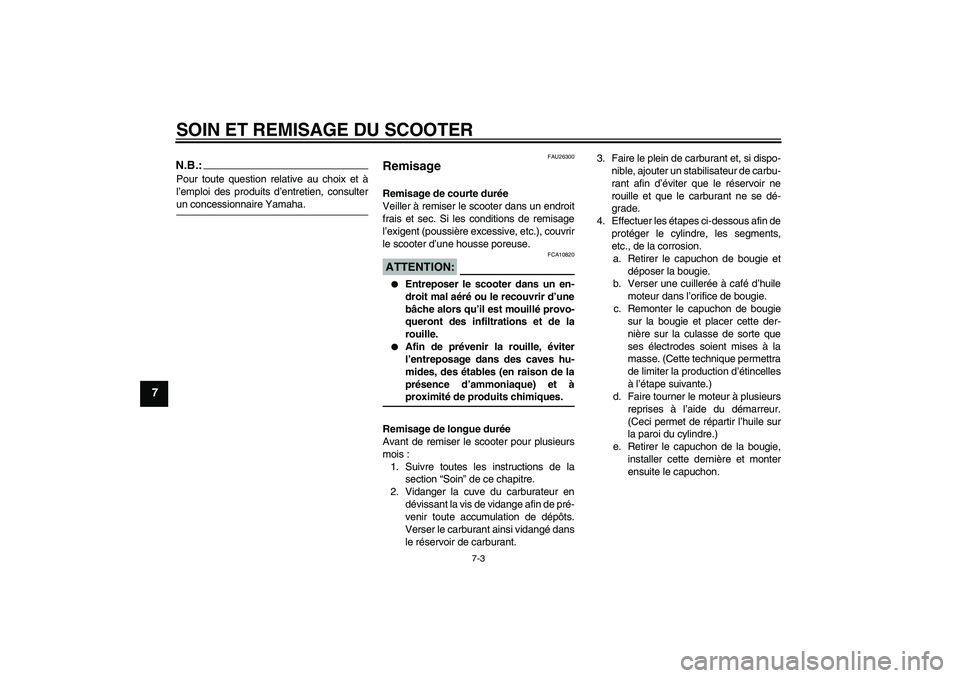

SOIN ET REMISAGE DU SCOOTER
7-3
7
N.B.:Pour toute question relative au choix et à
l’emploi des produits d’entretien, consulterun concessionnaire Yamaha.
FAU26300
Remisage Remisage de courte durée
Veiller à remiser le scooter dans un endroit
frais et sec. Si les conditions de remisage
l’exigent (poussière excessive, etc.), couvrir
le scooter d’une housse poreuse.ATTENTION:
FCA10820


Entreposer le scooter dans un en-
droit mal aéré ou le recouvrir d’une
bâche alors qu’il est mouillé provo-
queront des infiltrations et de la
rouille.


Afin de prévenir la rouille, éviter
l’entreposage dans des caves hu-
mides, des étables (en raison de la
présence d’ammoniaque) et àproximité de produits chimiques.
Remisage de longue durée
Avant de remiser le scooter pour plusieurs
mois :
1. Suivre toutes les instructions de la
section “Soin” de ce chapitre.
2. Vidanger la cuve du carburateur en
dévissant la vis de vidange afin de pré-
venir toute accumulation de dépôts.
Verser le carburant ainsi vidangé dans
le réservoir de carburant.3. Faire le plein de carburant et, si dispo-
nible, ajouter un stabilisateur de carbu-
rant afin d’éviter que le réservoir ne
rouille et que le carburant ne se dé-
grade.
4. Effectuer les étapes ci-dessous afin de
protéger le cylindre, les segments,
etc., de la corrosion.
a. Retirer le capuchon de bougie et
déposer la bougie.
b. Verser une cuillerée à café d’huile
moteur dans l’orifice de bougie.
c. Remonter le capuchon de bougie
sur la bougie et placer cette der-
nière sur la culasse de sorte que
ses électrodes soient mises à la
masse. (Cette technique permettra
de limiter la production d’étincelles
à l’étape suivante.)
d. Faire tourner le moteur à plusieurs
reprises à l’aide du démarreur.
(Ceci permet de répartir l’huile sur
la paroi du cylindre.)
e. Retirer le capuchon de la bougie,
installer cette dernière et monter
ensuite le capuchon.

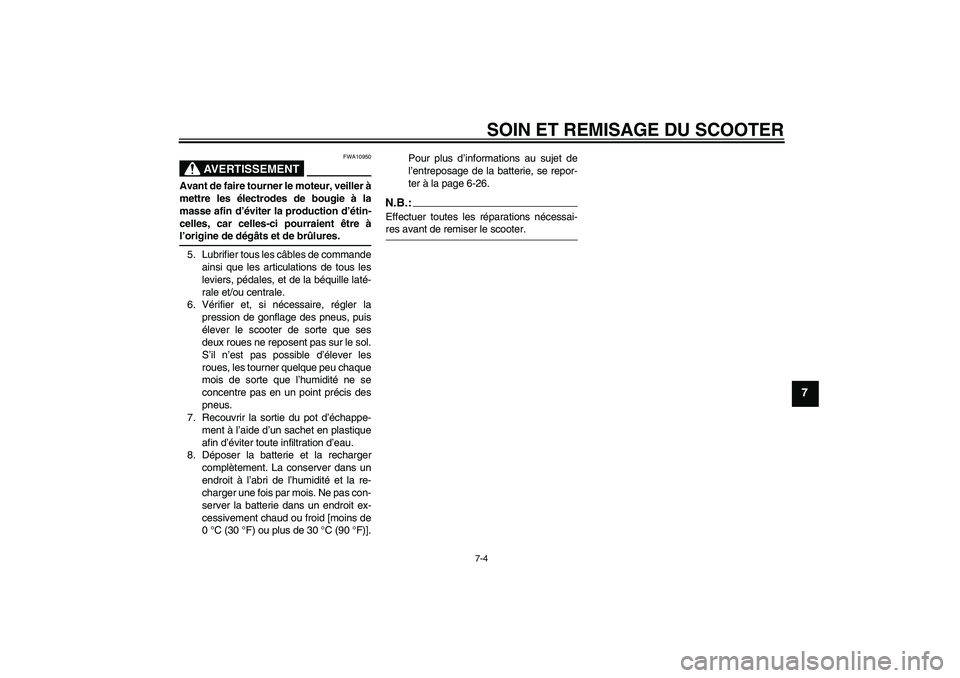

SOIN ET REMISAGE DU SCOOTER
7-4
7
AVERTISSEMENT
FWA10950
Avant de faire tourner le moteur, veiller à
mettre les électrodes de bougie à la
masse afin d’éviter la production d’étin-
celles, car celles-ci pourraient être àl’origine de dégâts et de brûlures.
5. Lubrifier tous les câbles de commande
ainsi que les articulations de tous les
leviers, pédales, et de la béquille laté-
rale et/ou centrale.
6. Vérifier et, si nécessaire, régler la
pression de gonflage des pneus, puis
élever le scooter de sorte que ses
deux roues ne reposent pas sur le sol.
S’il n’est pas possible d’élever les
roues, les tourner quelque peu chaque
mois de sorte que l’humidité ne se
concentre pas en un point précis des
pneus.
7. Recouvrir la sortie du pot d’échappe-
ment à l’aide d’un sachet en plastique
afin d’éviter toute infiltration d’eau.
8. Déposer la batterie et la recharger
complètement. La conserver dans un
endroit à l’abri de l’humidité et la re-
charger une fois par mois. Ne pas con-
server la batterie dans un endroit ex-
cessivement chaud ou froid [moins de
0 °C (30 °F) ou plus de 30 °C (90 °F)].Pour plus d’informations au sujet de
l’entreposage de la batterie, se repor-
ter à la page 6-26.
N.B.:Effectuer toutes les réparations nécessai-res avant de remiser le scooter.

CARACTÉRISTIQUES
8-1
8
Dimensions:Longueur hors tout:
2170 mm (85.4 in)
Largeur hors tout:
765 mm (30.1 in)
Hauteur hors tout:
1465 mm (57.7 in)
Hauteur de la selle:
805 mm (31.7 in)
Empattement:
1480 mm (58.3 in)
Garde au sol:
155 mm (6.10 in)
Rayon de braquage minimum:
1706 mm (67.2 in)Poids:Avec huile et carburant:
174.0 kg (384 lb)Moteur:Type de moteur:
Refroidissement par liquide, 4 temps,
SACT
Disposition du ou des cylindres:
Monocylindre incliné vers l’avant
Cylindrée:
264.0 cm³ (16.11 cu.in)
Alésage × course:
71.0 × 66.8 mm (2.80 × 2.63 in)
Taux de compression:
10.00 :1
Système de démarrage:
Démarreur électrique
Système de graissage:
Carter humide
Huile moteur:Type:
SAE10W30 ou SAE10W40 ou SAE15W40
ou SAE20W40 ou SAE20W50
Classification d’huile moteur recommandée:
API Service de type SE, SF, SG et au-delà
Quantité d’huile moteur:
Vidange périodique:
1.20 L (1.27 US qt) (1.06 Imp.qt)Huile de transmission finale:Type:
Huile moteur SAE10W30 de type SE
Quantité:
0.25 L (0.26 US qt) (0.22 Imp.qt)Refroidissement:Capacité du vase d’expansion (jusqu’au
repère de niveau maximum):
0.40 L (0.42 US qt) (0.35 Imp.qt)
Capacité du radiateur (circuit compris):
1.60 L (1.69 US qt) (1.41 Imp.qt)
Filtre à air:Élément du filtre à air:
Élément de type humideCarburant:Carburant recommandé:
Essence ordinaire sans plomb
exclusivement
Capacité du réservoir:
10.9 L (2.88 US gal) (2.40 Imp.gal)
Quantité de la réserve:
1.9 L (0.50 US gal) (0.42 Imp.gal)Carburateur:Fabricant:
TEIKEI
Modèle × quantité:
Y28V-1J x 1Bougie(s):Fabricant/modèle:
NGK/DR8EA
Écartement des électrodes:
0.6–0.7 mm (0.024–0.028 in)Embrayage:Type:
Sec, centrifuge automatiqueTransmission:Système de réduction primaire:
Engrenage hélicoïdal
Taux de réduction primaire:
40/15 (2.666)
Système de réduction secondaire:
Engrenage hélicoïdal
Taux de réduction secondaire:
37/12 (3.083)
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40

CARACTÉRISTIQUES
8-2
8

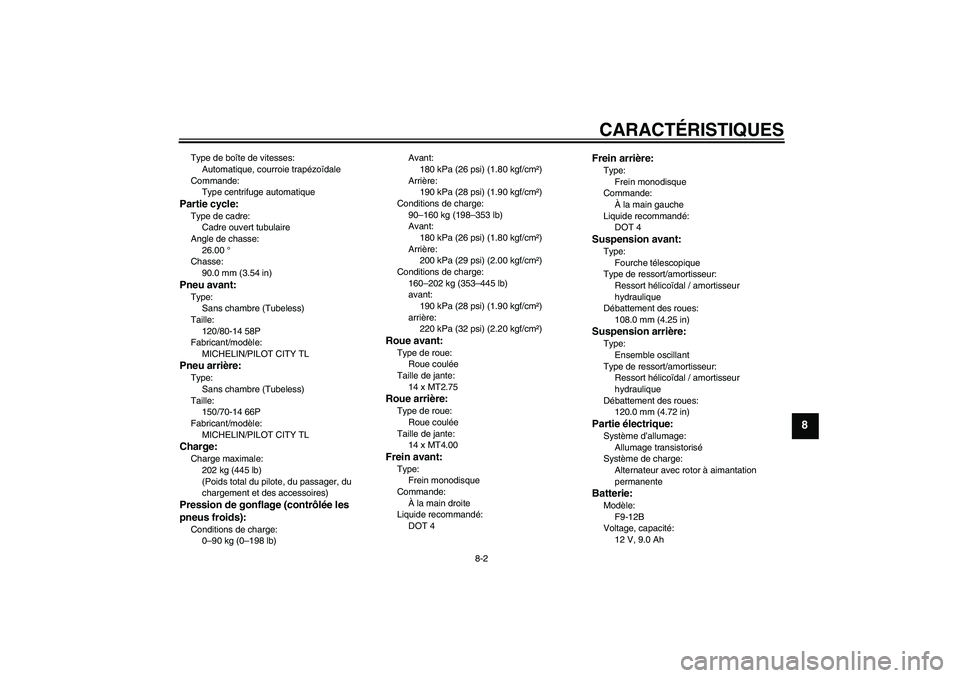

Type de boîte de vitesses:
Automatique, courroie trapézoïdale
Commande:
Type centrifuge automatiquePartie cycle:Type de cadre:
Cadre ouvert tubulaire
Angle de chasse:
26.00 °
Chasse:
90.0 mm (3.54 in)Pneu avant:Type:
Sans chambre (Tubeless)
Taille:
120/80-14 58P
Fabricant/modèle:
MICHELIN/PILOT CITY TLPneu arrière:Type:
Sans chambre (Tubeless)
Taille:
150/70-14 66P
Fabricant/modèle:
MICHELIN/PILOT CITY TLCharge:Charge maximale:
202 kg (445 lb)
(Poids total du pilote, du passager, du
chargement et des accessoires)Pression de gonflage (contrôlée les
pneus froids):Conditions de charge:
0–90 kg (0–198 lb)Avant:
180 kPa (26 psi) (1.80 kgf/cm²)
Arrière:
190 kPa (28 psi) (1.90 kgf/cm²)
Conditions de charge:
90–160 kg (198–353 lb)
Avant:
180 kPa (26 psi) (1.80 kgf/cm²)
Arrière:
200 kPa (29 psi) (2.00 kgf/cm²)
Conditions de charge:
160–202 kg (353–445 lb)
avant:
190 kPa (28 psi) (1.90 kgf/cm²)
arrière:
220 kPa (32 psi) (2.20 kgf/cm²)
Roue avant:Type de roue:
Roue coulée
Taille de jante:
14 x MT2.75Roue arrière:Type de roue:
Roue coulée
Taille de jante:
14 x MT4.00Frein avant:Type:
Frein monodisque
Commande:
À la main droite
Liquide recommandé:
DOT 4
Frein arrière:Type:
Frein monodisque
Commande:
À la main gauche
Liquide recommandé:
DOT 4Suspension avant:Type:
Fourche télescopique
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur
hydraulique
Débattement des roues:
108.0 mm (4.25 in)Suspension arrière:Type:
Ensemble oscillant
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur
hydraulique
Débattement des roues:
120.0 mm (4.72 in)Partie électrique:Système d’allumage:
Allumage transistorisé
Système de charge:
Alternateur avec rotor à aimantation
permanenteBatterie:Modèle:
F9-12B
Voltage, capacité:
12 V, 9.0 Ah

CARACTÉRISTIQUES
8-3
8

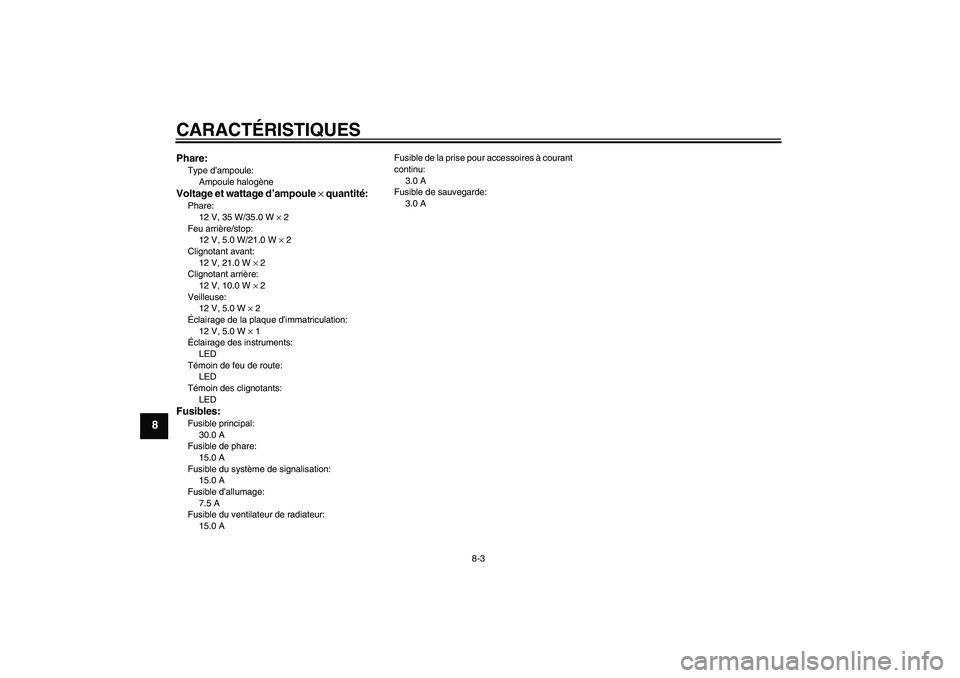

Phare:Type d’ampoule:
Ampoule halogèneVoltage et wattage d’ampoule × quantité:Phare:
12 V, 35 W/35.0 W × 2
Feu arrière/stop:
12 V, 5.0 W/21.0 W × 2
Clignotant avant:
12 V, 21.0 W × 2
Clignotant arrière:
12 V, 10.0 W × 2
Veilleuse:
12 V, 5.0 W × 2
Éclairage de la plaque d’immatriculation:
12 V, 5.0 W × 1
Éclairage des instruments:
LED
Témoin de feu de route:
LED
Témoin des clignotants:
LEDFusibles:Fusible principal:
30.0 A
Fusible de phare:
15.0 A
Fusible du système de signalisation:
15.0 A
Fusible d’allumage:
7.5 A
Fusible du ventilateur de radiateur:
15.0 AFusible de la prise pour accessoires à courant
continu:
3.0 A
Fusible de sauvegarde:
3.0 A

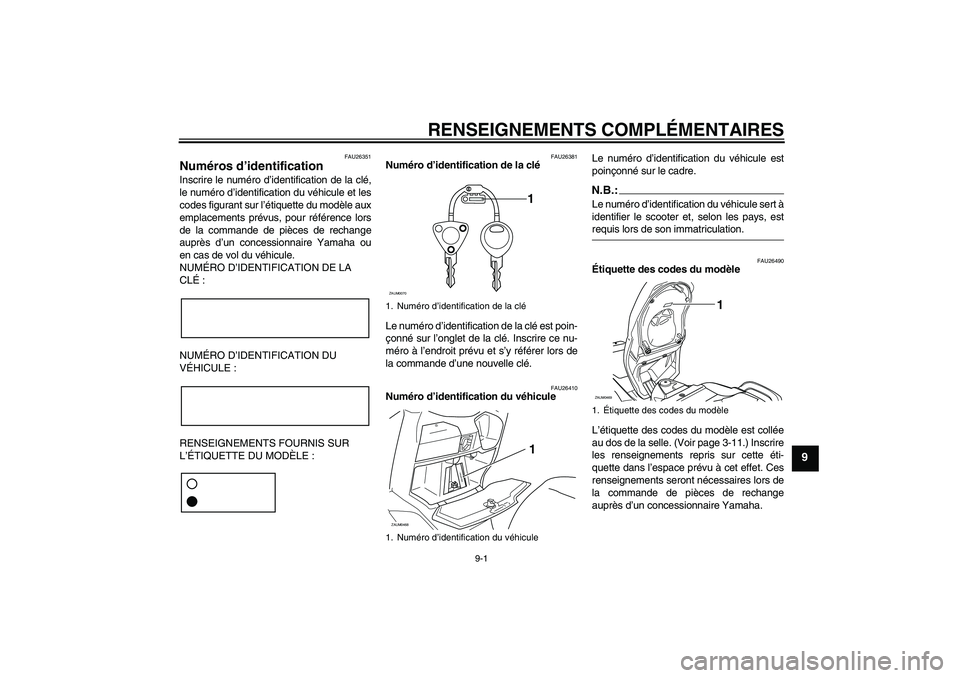

RENSEIGNEMENTS COMPLÉMENTAIRES
9-1
9
FAU26351
Numéros d’identification Inscrire le numéro d’identification de la clé,
le numéro d’identification du véhicule et les
codes figurant sur l’étiquette du modèle aux
emplacements prévus, pour référence lors
de la commande de pièces de rechange
auprès d’un concessionnaire Yamaha ou
en cas de vol du véhicule.
NUMÉRO D’IDENTIFICATION DE LA
CLÉ :
NUMÉRO D’IDENTIFICATION DU
VÉHICULE :
RENSEIGNEMENTS FOURNIS SUR
L’ÉTIQUETTE DU MODÈLE :
FAU26381
Numéro d’identification de la clé
Le numéro d’identification de la clé est poin-
çonné sur l’onglet de la clé. Inscrire ce nu-
méro à l’endroit prévu et s’y référer lors de
la commande d’une nouvelle clé.
FAU26410
Numéro d’identification du véhicule Le numéro d’identification du véhicule est
poinçonné sur le cadre.
N.B.:Le numéro d’identification du véhicule sert à
identifier le scooter et, selon les pays, estrequis lors de son immatriculation.
FAU26490
Étiquette des codes du modèle
L’étiquette des codes du modèle est collée
au dos de la selle. (Voir page 3-11.) Inscrire
les renseignements repris sur cette éti-
quette dans l’espace prévu à cet effet. Ces
renseignements seront nécessaires lors de
la commande de pièces de rechange
auprès d’un concessionnaire Yamaha.
1. Numéro d’identification de la clé
1. Numéro d’identification du véhicule
1
ZAUM0070
x
xxxxxxxxx
1
ZAUM0468
1.Étiquette des codes du modèle
1
ZAUM0469

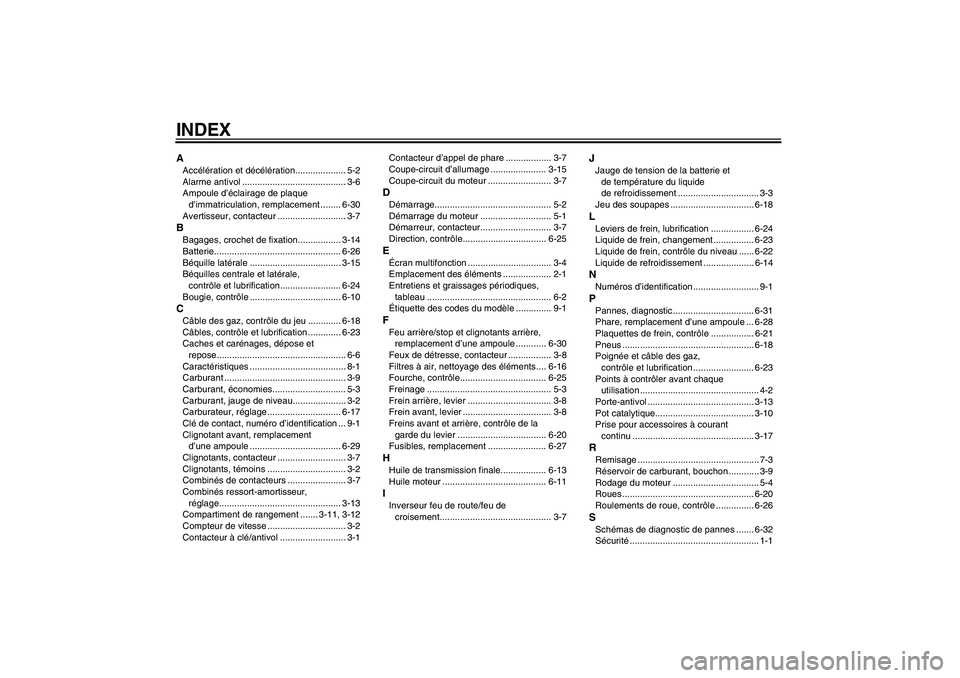

INDEXAAccélération et décélération.................... 5-2
Alarme antivol ......................................... 3-6
Ampoule d’éclairage de plaque
d’immatriculation, remplacement ........ 6-30
Avertisseur, contacteur ........................... 3-7BBagages, crochet de fixation................. 3-14
Batterie.................................................. 6-26
Béquille latérale .................................... 3-15
Béquilles centrale et latérale,
contrôle et lubrification........................ 6-24
Bougie, contrôle .................................... 6-10CCâble des gaz, contrôle du jeu ............. 6-18
Câbles, contrôle et lubrification ............. 6-23
Caches et carénages, dépose et
repose................................................... 6-6
Caractéristiques ...................................... 8-1
Carburant ................................................ 3-9
Carburant, économies............................. 5-3
Carburant, jauge de niveau..................... 3-2
Carburateur, réglage ............................. 6-17
Clé de contact, numéro d’identification ... 9-1
Clignotant avant, remplacement
d’une ampoule .................................... 6-29
Clignotants, contacteur ........................... 3-7
Clignotants, témoins ............................... 3-2
Combinés de contacteurs ....................... 3-7
Combinés ressort-amortisseur,
réglage................................................ 3-13
Compartiment de rangement ....... 3-11, 3-12
Compteur de vitesse ............................... 3-2
Contacteur à clé/antivol .......................... 3-1Contacteur d’appel de phare .................. 3-7
Coupe-circuit d’allumage ...................... 3-15
Coupe-circuit du moteur ......................... 3-7
DDémarrage.............................................. 5-2
Démarrage du moteur ............................ 5-1
Démarreur, contacteur............................ 3-7
Direction, contrôle................................. 6-25EÉcran multifonction ................................. 3-4
Emplacement des éléments ................... 2-1
Entretiens et graissages périodiques,
tableau ................................................. 6-2
Étiquette des codes du modèle .............. 9-1FFeu arrière/stop et clignotants arrière,
remplacement d’une ampoule ............ 6-30
Feux de détresse, contacteur ................. 3-8
Filtres à air, nettoyage des éléments.... 6-16
Fourche, contrôle.................................. 6-25
Freinage ................................................. 5-3
Frein arrière, levier ................................. 3-8
Frein avant, levier ................................... 3-8
Freins avant et arrière, contrôle de la
garde du levier ................................... 6-20
Fusibles, remplacement ....................... 6-27HHuile de transmission finale.................. 6-13
Huile moteur ......................................... 6-11IInverseur feu de route/feu de
croisement............................................ 3-7
JJauge de tension de la batterie et
de température du liquide
de refroidissement ................................ 3-3
Jeu des soupapes ................................. 6-18LLeviers de frein, lubrification ................. 6-24
Liquide de frein, changement ................ 6-23
Liquide de frein, contrôle du niveau ...... 6-22
Liquide de refroidissement .................... 6-14NNuméros d’identification .......................... 9-1PPannes, diagnostic ................................ 6-31
Phare, remplacement d’une ampoule ... 6-28
Plaquettes de frein, contrôle ................. 6-21
Pneus .................................................... 6-18
Poignée et câble des gaz,
contrôle et lubrification ........................ 6-23
Points à contrôler avant chaque
utilisation ............................................... 4-2
Porte-antivol .......................................... 3-13
Pot catalytique....................................... 3-10
Prise pour accessoires à courant
continu ................................................ 3-17RRemisage ................................................ 7-3
Réservoir de carburant, bouchon ............ 3-9
Rodage du moteur .................................. 5-4
Roues .................................................... 6-20
Roulements de roue, contrôle ............... 6-26SSchémas de diagnostic de pannes ....... 6-32
Sécurité................................................... 1-1
