YAMAHA VERSITY 300 2006 Manuale duso (in Italian)
Manufacturer: YAMAHA, Model Year: 2006, Model line: VERSITY 300, Model: YAMAHA VERSITY 300 2006Pages: 84, PDF Dimensioni: 3.58 MB

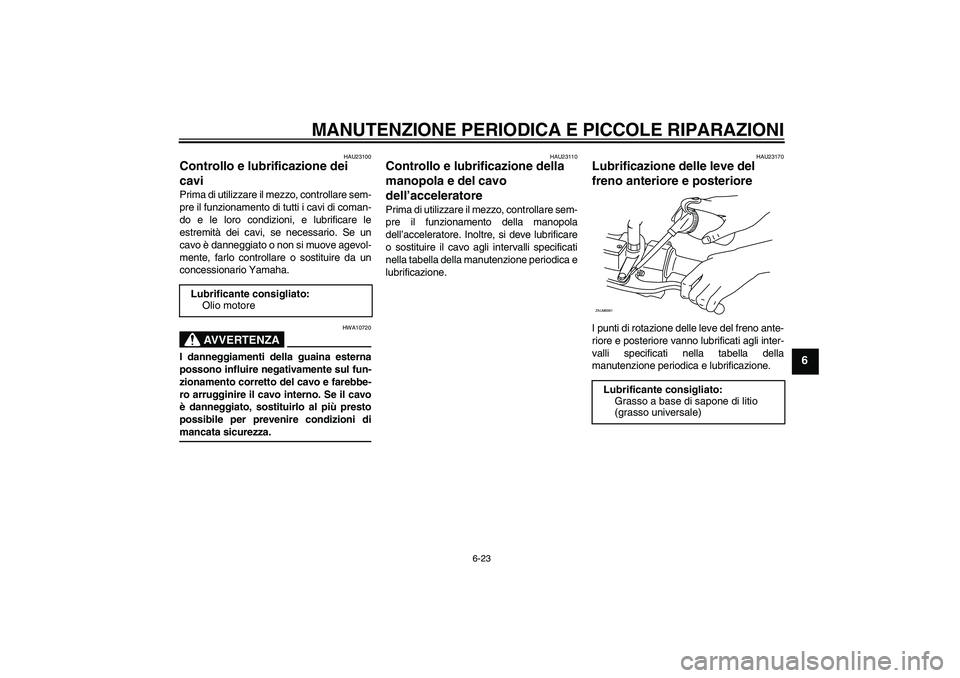

Page 61 of 84
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-23
6
HAU23100
Controllo e lubrificazione dei
cavi Prima di utilizzare il mezzo, controllare sem-
pre il funzionamento di tutti i cavi di coman-
do e le loro condizioni, e lubrificare le
estremità dei cavi, se necessario. Se un
cavo è danneggiato o non si muove agevol-
mente, farlo controllare o sostituire da un
concessionario Yamaha.
AVVERTENZA
HWA10720
I danneggiamenti della guaina esterna
possono influire negativamente sul fun-
zionamento corretto del cavo e farebbe-
ro arrugginire il cavo interno. Se il cavo
è danneggiato, sostituirlo al più presto
possibile per prevenire condizioni dimancata sicurezza.
HAU23110
Controllo e lubrificazione della
manopola e del cavo
dell’acceleratore Prima di utilizzare il mezzo, controllare sem-
pre il funzionamento della manopola
dell’acceleratore. Inoltre, si deve lubrificare
o sostituire il cavo agli intervalli specificati
nella tabella della manutenzione periodica e
lubrificazione.
HAU23170
Lubrificazione delle leve del
freno anteriore e posteriore I punti di rotazione delle leve del freno ante-
riore e posteriore vanno lubrificati agli inter-
valli specificati nella tabella della
manutenzione periodica e lubrificazione. Lubrificante consigliato:
Olio motore
Lubrificante consigliato:
Grasso a base di sapone di litio
(grasso universale)ZAUM0061
Page 62 of 84
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-24
6
HAU23210
Controllo e lubrificazione del
cavalletto centrale e del
cavalletto laterale
Prima di utilizzare il mezzo, controllare sem-
pre il funzionamento del cavalletto centrale
e del cavalletto laterale, e lubrificare, se ne-
cessario, i punti di rotazione e le superfici di
contatto metallo/metallo.
AVVERTENZA
HWA10740
Se il cavalletto centrale o il cavalletto la-
terale non si alza e non si abbassa age-
volmente, farlo controllare o riparare daun concessionario Yamaha.
HAU23271
Controllo della forcella Le condizioni e il funzionamento della for-
cella si devono controllare agli intervalli spe-
cificati nella tabella della manutenzione
periodica e lubrificazione, nel modo se-
guente.
Per controllare le condizioni
AVVERTENZA
HWA10750
Supportare fermamente il veicolo in
modo che non ci sia pericolo che si ribal-ti.
Controllare che gli steli della forcella non
presentino graffi, danneggiamenti o ecces-
sive perdite di olio.
Per controllare il funzionamento
1. Posizionare il mezzo su una superficie
piana e mantenerlo diritto.
1. Cavalletto laterale
1. Cavalletto centrale
1
ZAUM0454
1
ZAUM0455
Lubrificante consigliato:
Grasso a base di sapone di litio
(grasso universale)
ZAUM0456

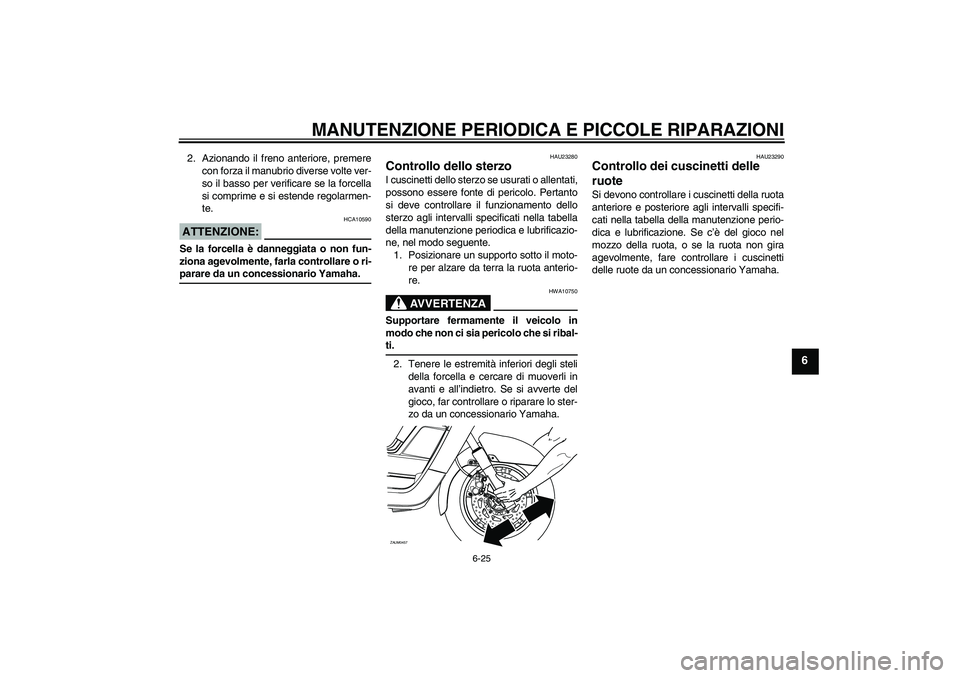

Page 63 of 84
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-25
6
2. Azionando il freno anteriore, premere
con forza il manubrio diverse volte ver-
so il basso per verificare se la forcella
si comprime e si estende regolarmen-
te.ATTENZIONE:
HCA10590
Se la forcella è danneggiata o non fun-
ziona agevolmente, farla controllare o ri-parare da un concessionario Yamaha.
HAU23280
Controllo dello sterzo I cuscinetti dello sterzo se usurati o allentati,
possono essere fonte di pericolo. Pertanto
si deve controllare il funzionamento dello
sterzo agli intervalli specificati nella tabella
della manutenzione periodica e lubrificazio-
ne, nel modo seguente.
1. Posizionare un supporto sotto il moto-
re per alzare da terra la ruota anterio-
re.
AVVERTENZA
HWA10750
Supportare fermamente il veicolo in
modo che non ci sia pericolo che si ribal-ti.
2. Tenere le estremità inferiori degli steli
della forcella e cercare di muoverli in
avanti e all’indietro. Se si avverte del
gioco, far controllare o riparare lo ster-
zo da un concessionario Yamaha.
HAU23290
Controllo dei cuscinetti delle
ruote Si devono controllare i cuscinetti della ruota
anteriore e posteriore agli intervalli specifi-
cati nella tabella della manutenzione perio-
dica e lubrificazione. Se c’è del gioco nel
mozzo della ruota, o se la ruota non gira
agevolmente, fare controllare i cuscinetti
delle ruote da un concessionario Yamaha.
ZAUM0457
Page 64 of 84
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-26
6
HAU23390
Batteria La batteria si trova dietro al pannello B. (Ve-
dere pagina 6-8.)
Questo modello è equipaggiato con una
batteria sigillata (MF), esente da manuten-
zione. Non occorre controllare il liquido o
aggiungere acqua distillata.
Per caricare la batteria
Se la batteria sembra scarica, farla caricare
al più presto possibile da un
concessionarioYamaha. Tenere presente
che la batteria tende a scaricarsi più rapida-
mente se il mezzo è equipaggiato con ac-
cessori elettrici optional.
AVVERTENZA
HWA10760
Il liquido della batteria è velenoso e
pericoloso, in quanto contiene aci-
do solforico che provoca ustioni
gravi. Evitare qualsiasi contatto con
la pelle, gli occhi o gli abiti e proteg-
gere sempre gli occhi quando si la-
vora vicino alle batterie. In caso di
contatto, eseguire i seguenti prov-
vedimenti di PRONTO SOCCORSO.
CONTATTO ESTERNO: Sciac-
quare con molta acqua.
CONTATTO INTERNO: Bere
grandi quantità di acqua o latte e
chiamare immediatamente un
medico.
OCCHI: Sciacquare con acqua
per 15 minuti e ricorrere imme-
diatamente ad un medico.
Le batterie producono gas idrogeno
esplosivo. Pertanto tenere le scintil-
le, le fiamme, le sigarette ecc. lonta-
ne dalla batteria e provvedere ad
una ventilazione adeguata quando
si carica la batteria in ambienti chiu-
si.
TENERE QUESTA E TUTTE LE
BATTERIE FUORI DALLA PORTA-TA DEI BAMBINI.Rimessaggio della batteria
1. Se non si intende utilizzare il modello
per oltre un mese, togliere la batteria,
caricarla completamente e poi riporla
in un ambiente fresco e asciutto.
2. Se la batteria resta inutilizzata per più
di due mesi, controllarla almeno una
volta al mese e caricarla completa-
mente se è necessario.
3. Caricare completamente la batteria
prima dell’installazione.
4. Dopo l’installazione, verificare che i
cavi della batteria siano collegati cor-
rettamente ai morsetti della batteria.
ATTENZIONE:
HCA10630
Tenere la batteria sempre carica. Se
si ripone una batteria scarica, si
possono provocare danni perma-
nenti alla stessa.
Per caricare una batteria sigillata
(MF), occorre un caricabatteria spe-
ciale (a tensione costante). L’utiliz-
zo di un caricabatteria
convenzionale danneggerebbe la
batteria. Se non si ha la possibilità
di utilizzare un caricabatteria per
batterie sigillate (MF), farla caricareda un concessionario Yamaha.
1. Batteria
1
ZAUM0458

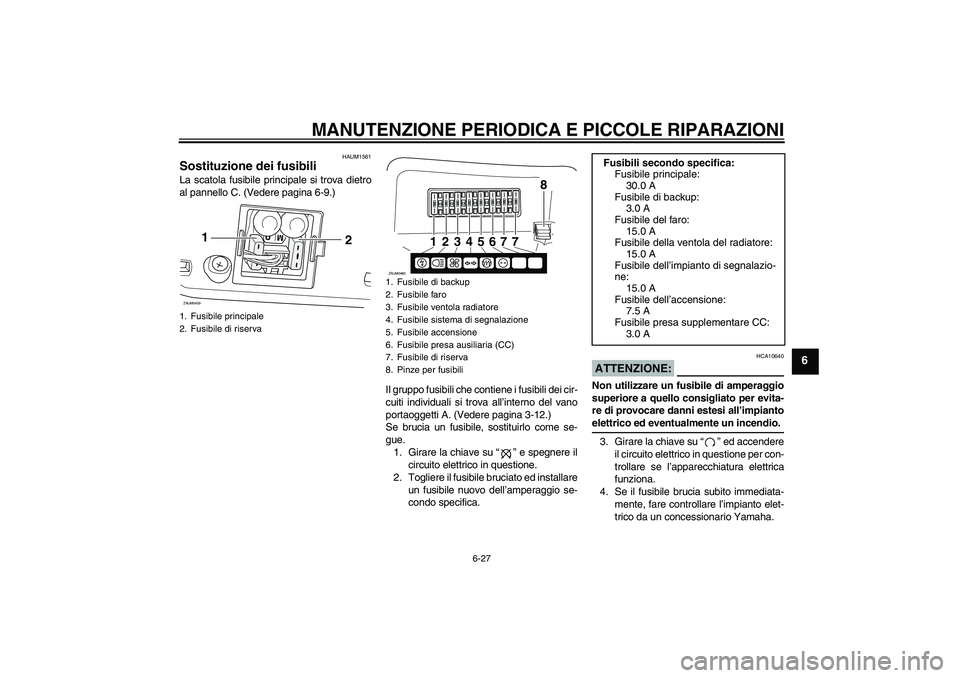

Page 65 of 84
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-27
6
HAUM1561
Sostituzione dei fusibili La scatola fusibile principale si trova dietro
al pannello C. (Vedere pagina 6-9.)
Il gruppo fusibili che contiene i fusibili dei cir-
cuiti individuali si trova all’interno del vano
portaoggetti A. (Vedere pagina 3-12.)
Se brucia un fusibile, sostituirlo come se-
gue.
1. Girare la chiave su “” e spegnere il
circuito elettrico in questione.
2. Togliere il fusibile bruciato ed installare
un fusibile nuovo dell’amperaggio se-
condo specifica.
ATTENZIONE:
HCA10640
Non utilizzare un fusibile di amperaggio
superiore a quello consigliato per evita-
re di provocare danni estesi all’impiantoelettrico ed eventualmente un incendio.
3. Girare la chiave su “” ed accendere
il circuito elettrico in questione per con-
trollare se l’apparecchiatura elettrica
funziona.
4. Se il fusibile brucia subito immediata-
mente, fare controllare l’impianto elet-
trico da un concessionario Yamaha.
1. Fusibile principale
2. Fusibile di riserva
M
1
2
ZAUM0459
1. Fusibile di backup
2. Fusibile faro
3. Fusibile ventola radiatore
4. Fusibile sistema di segnalazione
5. Fusibile accensione
6. Fusibile presa ausiliaria (CC)
7. Fusibile di riserva
8. Pinze per fusibili
12345 776
8
ZAUM0460
Fusibili secondo specifica:
Fusibile principale:
30.0 A
Fusibile di backup:
3.0 A
Fusibile del faro:
15.0 A
Fusibile della ventola del radiatore:
15.0 A
Fusibile dell’impianto di segnalazio-
ne:
15.0 A
Fusibile dell’accensione:
7.5 A
Fusibile presa supplementare CC:
3.0 A
Page 66 of 84
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-28
6
HAU23841
Sostituzione della lampada faro Questo modello è equipaggiato con una
lampada faro al quarzo. Se la lampada faro
brucia, sostituirla come segue.
1. Togliere la carenatura A insieme al
gruppo ottico anteriore. (Vedere pagi-
na 6-7.)
2. Scollegare il connettore faro e poi to-
gliere il coprilampada.
3. Togliere il portalampada faro spingen-
dolo dentro e girandolo in senso antio-
rario e poi togliere la lampada guasta.
AVVERTENZA
HWA10790
Le lampadine del faro si scaldano molto.
Pertanto tenere i prodotti infiammabili
lontani dalla lampadina del faro accesa e
non toccarla fino a quando non si è raf-freddata.
4. Posizionare una lampada faro nuova e
poi fissarla con il portalampada.
ATTENZIONE:
HCA10660
Non toccare la parte di vetro della lampa-
dina del faro, per mantenerla priva di
olio, altrimenti si influirebbe negativa-
mente sulla trasparenza del vetro, sulla
luminosità e sulla durata della lampadi-
na. Eliminare completamente ogni trac-
cia di sporco e le impronte delle dita
sulla lampadina utilizzando un pannoinumidito con alcool o diluente.
5. Installare il cappuccio coprilampada e
poi collegare il connettore.
6. Installare la carenatura insieme al
gruppo ottico anteriore.
7. Se necessario, fare regolare il fascio
luce da un concessionario Yamaha.
1. Coprilampada
2. Accoppiatore del faro
2 1
ZAUM0461
1. Portalampada del faro
1
ZAUM0462ZAUM0463
1. Non toccare la parte di vetro della lampadi-
na.
1
ZAUM0464
Page 67 of 84
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-29
6
HAUT1260
Sostituzione di una lampadina
indicatore di direzione anteriore ATTENZIONE:
HCA10670
Si consiglia di affidare questo lavoro adun concessionario Yamaha.
1. Posizionare lo scooter sul cavalletto
centrale.
2. Togliere la carenatura A. (Vedere pa-
gina 6-7.)
3. Togliere il portalampada con cavetto
(insieme alla lampadina) girandolo in
senso antiorario.
4. Togliere la lampadina guasta premen-
dola e girandola in senso antiorario.
5. Inserire una lampadina nuova nel por-
talampada, premerla e poi girarla in
senso orario fino a quando si blocca.6. Installare il portalampada con cavetto
(insieme alla lampadina) girandolo in
senso orario.
7. Installare la carenatura.
HAUT1270
Sostituzione della lampadina del
fanalino posteriore/stop oppure
di una lampadina indicatore di
direzione posteriore 1. Posizionare lo scooter sul cavalletto
centrale.
2. Togliere il pannello E. (Vedere pagina
6-9.)
3. Togliere il portalampada con cavetto
(insieme alla lampadina) girandolo in
senso antiorario.
4. Togliere la lampadina guasta premen-
dola e girandola in senso antiorario.
5. Inserire una lampadina nuova nel por-
talampada, premerla e poi girarla in
senso orario fino a quando si blocca.
1. Cavetto portalampada indicatore di direzione
1
ZAUM0465
1. Cavetto portalampada indicatore di direzione
2. Connessione portalampada fanalino poste-
riore/stop
1
2
ZAUM0586
Page 68 of 84
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-30
6
6. Installare il portalampada con cavetto
(insieme alla lampadina) girandolo in
senso orario.
7. Installare il pannello.
HAUM1460
Sostituzione della lampadina
della luce targa 1. Togliere il coprilampada della luce del-
la targa togliendo la vite.
2. Togliere il portalampada (insieme alla
lampadina) estraendolo.
3. Togliere la lampadina guasta estraen-
dola.
4. Inserire una lampadina nuova nel por-
talampada.
5. Installare il portalampada (insieme alla
lampadina) premendolo.
6. Installare il coprilampada della luce
della targa installando la vite.
HAU25880
Ricerca ed eliminazione guasti Sebbene gli scooter Yamaha subiscano un
rigoroso controllo prima della spedizione
dalla fabbrica, si possono verificare dei gua-
sti durante il funzionamento. Eventuali pro-
blemi nell’impianto di alimentazione del
carburante, di compressione o di accensio-
ne, per esempio, possono provocare diffi-
coltà all’avviamento o perdite di potenza.
Le tabelle di ricerca ed eliminazione guasti
che seguono rappresentano una guida rapi-
da e facile per controllare questi impianti vi-
tali. Tuttavia, se il vostro scooter dovesse
richiedere riparazioni, vi consigliamo di por-
tarlo da un concessionario Yamaha, i cui
tecnici esperti sono in possesso dell’attrez-
zatura, dell’esperienza e delle nozioni ne-
cessarie per la corretta riparazione del
veicolo.
Usare soltanto ricambi originali Yamaha.
Diffidate dalle imitazioni che possono sem-
brare simili ai ricambi originali Yamaha, ma
spesso sono di qualità inferiore, hanno una
breve durata, e possono causare riparazio-
ni costose.
1. Portalampada con cavetto
2. Vite
2
1
ZAUM0467
Page 69 of 84
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-31
6
HAU25921
Tabelle di ricerca ed eliminazione guasti Problemi all’avviamento o prestazioni scarse del motore
AVVERTENZA
HWA10840
Tenere lontane le fiamme libere e non fumare mentre si controlla o si lavora sull’impianto del carburante.
Controllare il livello del
carburante nel serbatoio.1. Carburante
Il carburante è sufficiente.
Il carburante manca.
Controllare la compressione.
Aggiungere il carburante.
Il motore non parte.
Controllare la compressione.
Azionare lo starter elettrico.2. Compressione
C’è compressione.
Non c’è compressione.
Controllare l’accensione.
Fare controllare il mezzo da un
concessionario Yamaha.
Togliere la candela e
controllare gli elettrodi.3. Accensione
Asciugarla con un panno asciutto e correggere la distanza
tra gli elettrodi, oppure cambiare la candela.
Fare controllare il mezzo da un concessionario Yamaha.
Il motore non parte. Fare controllare
il mezzo da un concessionario
Yamaha.
Il motore non parte.
Controllare la batteria.
Azionare lo starter elettrico.4. Batteria
Il motore gira rapidamente.
Il motore gira lentamente.
La batteria è in buono stato.Controllare i collegamenti dei cavi della
batteria e caricare la batteria, se necessario.
AsciutteBagnate
Aprire a metà l’acceleratore e azionare
l’avviamento elettrico.
Page 70 of 84
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-32
6
Surriscaldamento del motore
AVVERTENZA
HWA10400
Non togliere il tappo del radiatore quando il motore e il radiatore sono caldi. Liquido bollente e vapore possono fuoriuscire
sotto pressione e provocare lesioni gravi. Ricordarsi di aspettare fino a quando il motore si è raffreddato.
Dopo aver tolto il bullone di fermo del tappo del radiatore, mettere un panno spesso, come un asciugamano, sul tappo del
radiatore, e poi girarlo lentamente in senso antiorario fino al fermo, per permettere alla pressione residua di fuoriuscire.Quando cessa il sibilo, premere il tappo mentre lo si gira in senso antiorario, e poi toglierlo.
NOTA:Se non si dispone di liquido refrigerante, in sua vece si può usare provvisoriamente dell’acqua del rubinetto, a patto che la si sostituisca alpiù presto possibile con il liquido refrigerante consigliato.
Attendere fino a
quando il motore
si è raffreddato.
Controllare il livello del liquido
refrigerante nel serbatoio e nel
radiatore.
Il livello del liquido
refrigerante è corretto.Il livello del liquido refrigerante
è basso. Verificare che non
ci siano perdite nell’impianto
di raffreddamento.
Fare controllare e riparare
l’impianto di raffreddamento da
un concessionario Yamaha.Aggiungere liquido refrigerante
(vedere NOTA).
Accendere il motore. Se il motore si surriscalda ancora, fare
controllare e riparare l’impianto di raffreddamento da un
concessionario Yamaha.
Ci sono
delle perdite.
Non ci sono
perdite.
