N.B.L’afficheur du niveau de carburant est équipé
d’un système embarqué de diagnostic de
pannes. Si un problème est détecté dans un
circuit électrique, tous les segments de l’affi-
cheur et l’indicateur d’alerte du niveau de car-
burant se mettent à clignoter. Dans ce cas,
faire contrôler le circuit électrique par un con-
cessionnaire Yamaha.
Système embarqué de diagnostic de
pannes
Ce modèle est équipé d’un système embar-
qué de diagnostic de pannes surveillant di-
vers circuits électriques.
Lorsqu’un problème est détecté au niveau
d’un de ces circuits, le témoin d’alerte de
panne moteur s’allume ou se met à clignoter,
puis l’écran multifonction affiche un code
d’erreur.1. Affichage du code d’erreur
2. Témoin d’alerte de panne moteur “ ”
2
1
UB857AF0.book Page 10 Monday, August 24, 2015 9:01 AM

4-11
4
Quand l’écran multifonction affiche un code
d’erreur, noter le nombre, puis faire contrôler
le véhicule par un concessionnaire Yamaha.ATTENTIONFCB00812Quand l’écran multifonction affiche un
code d’erreur, il convient de faire contrôler
le véhicule le plus rapidement possible afin
d’éviter tout endommagement du moteur. FBU31390Contacteur d’éclairage “ / / ”
Placer le contacteur à la position “ ” afin
d’allumer les feux de croisement et les feux
arrière.
Placer le contacteur à la position “ ” afin
d’allumer les feux de route et les feux arrière.
Placer le contacteur à la position “ ” pour
éteindre les phares et les feux arrière.ATTENTIONFCB02060Ne jamais laisser les phares trop long-
temps allumés alors que le moteur est
coupé. La batterie risque de se décharger
au point d’empêcher la mise en marche du
moteur. Dans ce cas, il convient de dépo-
ser et de recharger la batterie.

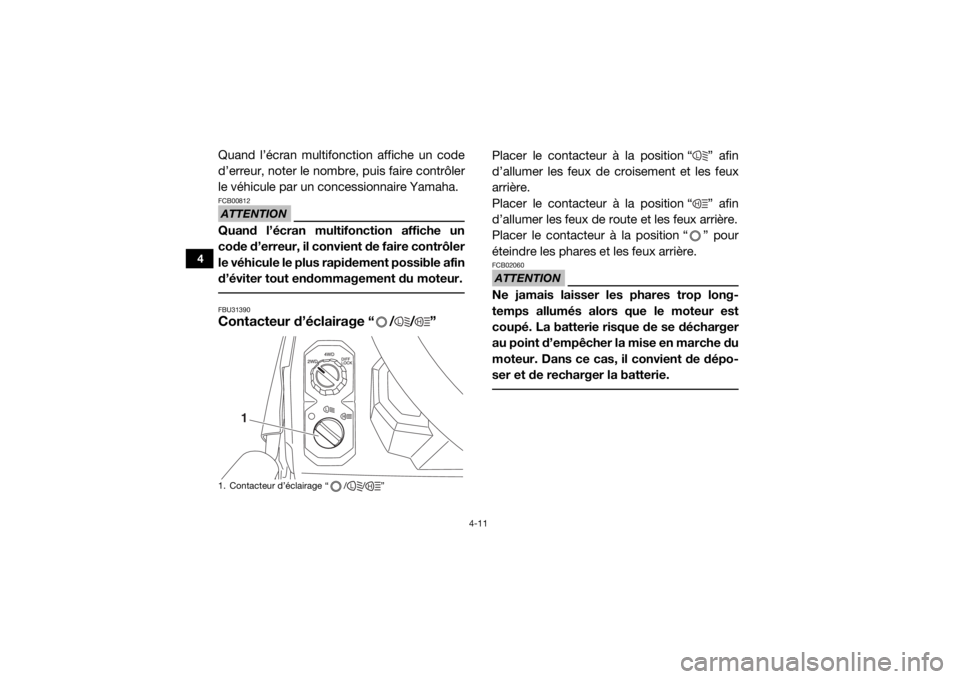

1. Contacteur d’éclairage “ / / ”
L
H
1
L
H
LH
UB857AF0.book Page 11 Monday, August 24, 2015 9:01 AM

4-12
4
FBU31400Bouton de commande
“2WD/4WD/DIFF LOCK”Ce véhicule est équipé d’un bouton de com-
mande permettant de sélectionner les divers
modes de conduite.
Le bouton peut être placé dans trois positions
différentes : “2WD”, “4WD” et “DIFF LOCK”.
Sélectionner le mode de traction approprié au
type de terrain.
 Traction sur deux roues (“2WD”) : La puis-
sance est transmise aux roues arrière uni-
quement. 
Traction sur quatre roues (“4WD”) : La puis-
sance est transmise aux roues avant et ar-
rière.
 Traction sur quatre roues et différentiel blo-
qué (“DIFF LOCK”) : La puissance est
transmise aux roues avant et arrière et le
différentiel est bloqué. Contrairement au
mode “4WD”, toutes les roues tournent à la
même vitesse, quelle que soit la traction.
FBU33192Contacteur d’avertisseur “ ”Appuyer sur ce contacteur pour actionner
l’avertisseur.

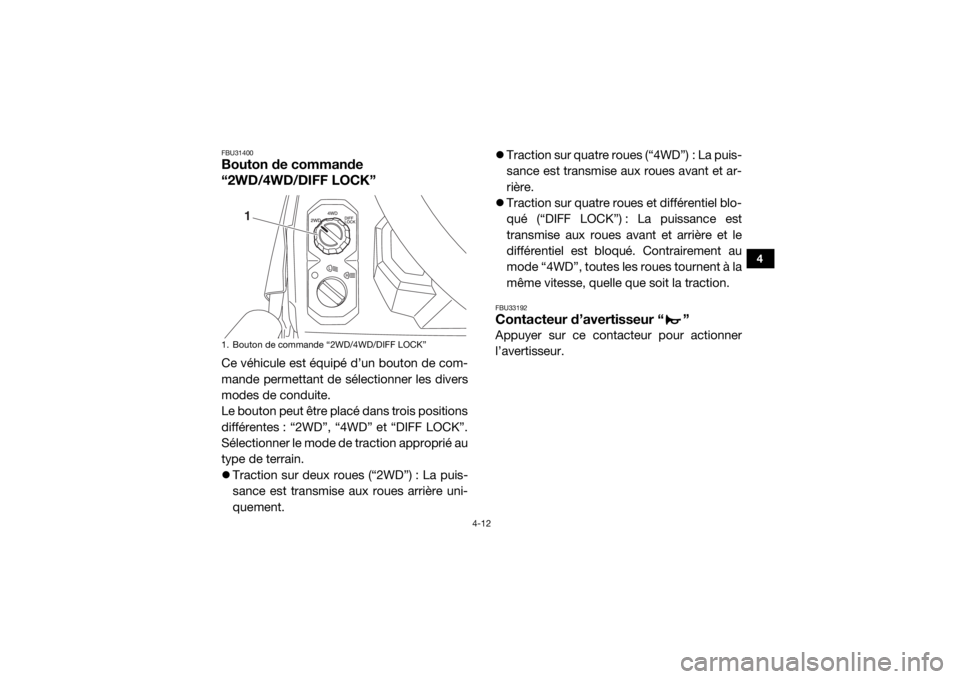

1. Bouton de commande “2WD/4WD/DIFF LOCK”
1
UB857AF0.book Page 12 Monday, August 24, 2015 9:01 AM

4-13
4
FBU31410Pédale d’accélérateurEnfoncer la pédale d’accélérateur afin d’aug-
menter la vitesse du moteur. Une fois relâ-
chée, la pédale retourne à sa position d’ori-
gine par la force du ressort. Toujours
s’assurer que la pédale d’accélérateur se re-
lâche correctement avant de mettre le moteur
en marche.
FBU31420Pédale de freinAppuyer sur la pédale de frein pour freiner ou
arrêter le véhicule.
1. Contacteur d’avertisseur “ ”
1
1. Pédale d’accélérateur
1
UB857AF0.book Page 13 Monday, August 24, 2015 9:01 AM

4-14
4

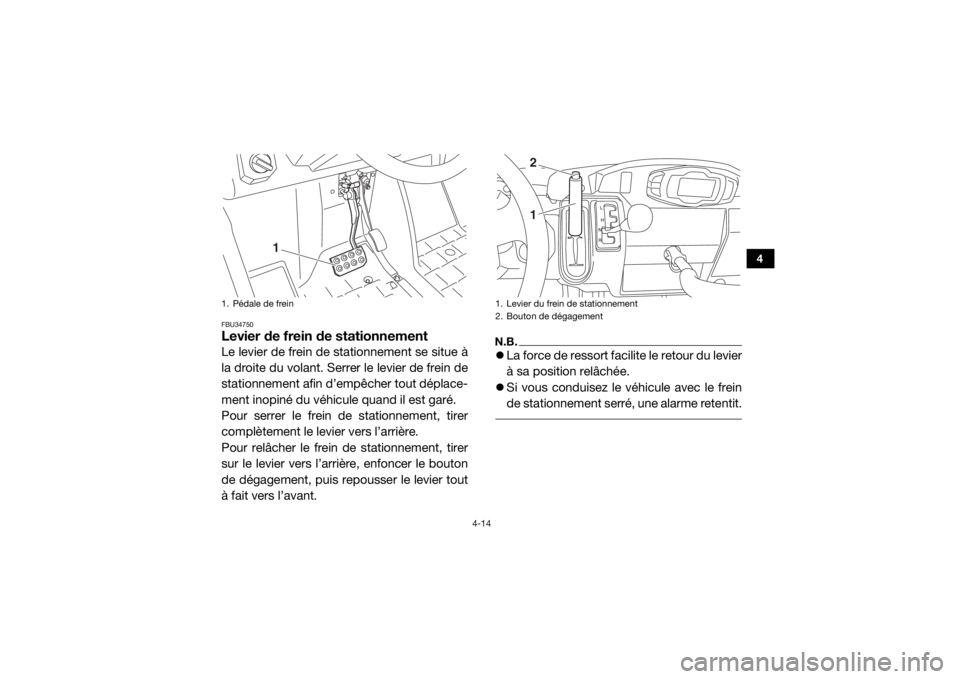

FBU34750Levier de frein de stationnementLe levier de frein de stationnement se situe à
la droite du volant. Serrer le levier de frein de
stationnement afin d’empêcher tout déplace-
ment inopiné du véhicule quand il est garé.
Pour serrer le frein de stationnement, tirer
complètement le levier vers l’arrière.
Pour relâcher le frein de stationnement, tirer
sur le levier vers l’arrière, enfoncer le bouton
de dégagement, puis repousser le levier tout
à fait vers l’avant.
N.B.La force de ressort facilite le retour du levier
à sa position relâchée.
 Si vous conduisez le véhicule avec le frein
de stationnement serré, une alarme retentit.
1. Pédale de frein
1
1. Levier du frein de stationnement
2. Bouton de dégagement
12
UB857AF0.book Page 14 Monday, August 24, 2015 9:01 AM

4-15
4

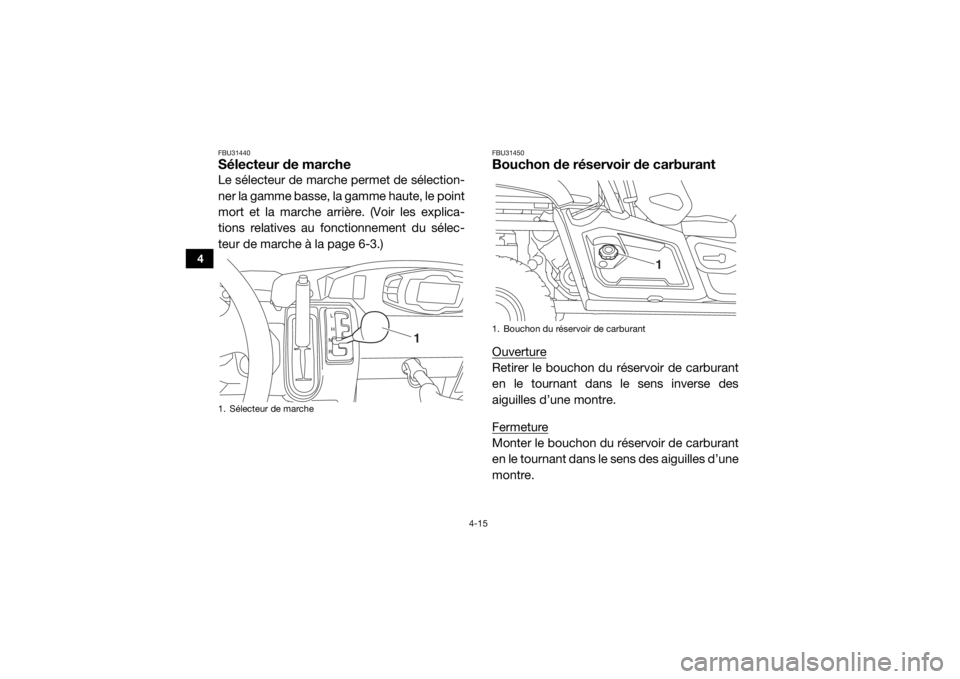

FBU31440Sélecteur de marcheLe sélecteur de marche permet de sélection-
ner la gamme basse, la gamme haute, le point
mort et la marche arrière. (Voir les explica-
tions relatives au fonctionnement du sélec-
teur de marche à la page 6-3.)
FBU31450Bouchon de réservoir de carburantOuvertureRetirer le bouchon du réservoir de carburant
en le tournant dans le sens inverse des
aiguilles d’une montre.
FermetureMonter le bouchon du réservoir de carburant
en le tournant dans le sens des aiguilles d’une
montre.
1. Sélecteur de marche
1
1. Bouchon du réservoir de carburant
1
UB857AF0.book Page 15 Monday, August 24, 2015 9:01 AM

4-16
4

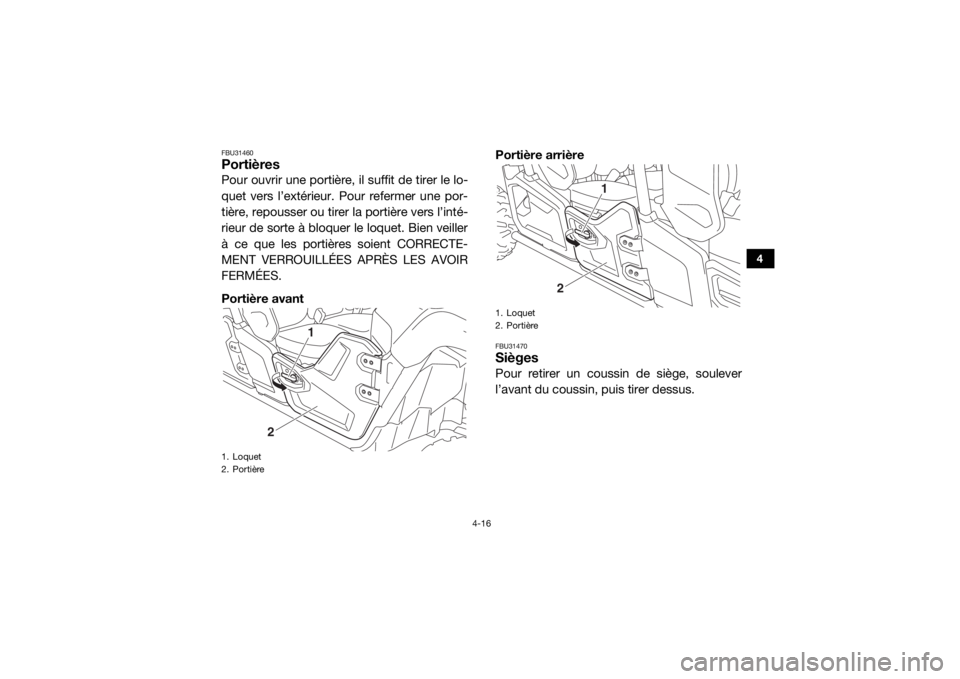

FBU31460PortièresPour ouvrir une portière, il suffit de tirer le lo-
quet vers l’extérieur. Pour refermer une por-
tière, repousser ou tirer la portière vers l’inté-
rieur de sorte à bloquer le loquet. Bien veiller
à ce que les portières soient CORRECTE-
MENT VERROUILLÉES APRÈS LES AVOIR
FERMÉES.
Portière avantPortière arrière

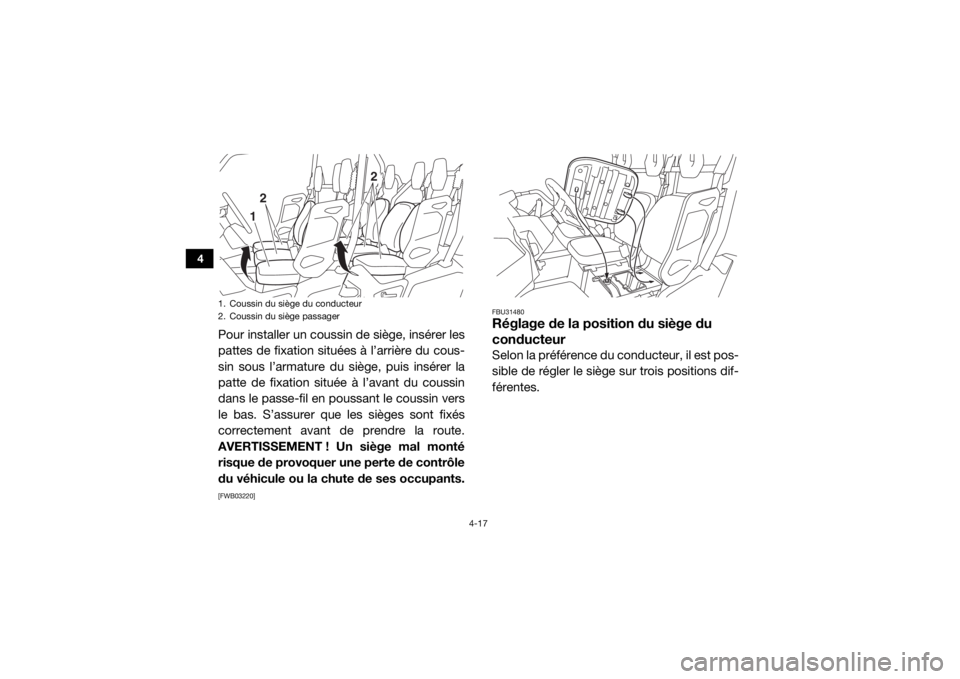

FBU31470SiègesPour retirer un coussin de siège, soulever
l’avant du coussin, puis tirer dessus.
1. Loquet
2. Portière
1
2
1. Loquet
2. Portière
1
2
UB857AF0.book Page 16 Monday, August 24, 2015 9:01 AM

4-17
4
Pour installer un coussin de siège, insérer les
pattes de fixation situées à l’arrière du cous-
sin sous l’armature du siège, puis insérer la
patte de fixation située à l’avant du coussin
dans le passe-fil en poussant le coussin vers
le bas. S’assurer que les sièges sont fixés
correctement avant de prendre la route.
AVERTISSEMENT ! Un siège mal monté
risque de provoquer une perte de contrôle
du véhicule ou la chute de ses occupants.[FWB03220] FBU31480
Réglage de la position du siège du
conducteurSelon la préférence du conducteur, il est pos-
sible de régler le siège sur trois positions dif-
férentes.
1. Coussin du siège du conducteur
2. Coussin du siège passager
12
2
UB857AF0.book Page 17 Monday, August 24, 2015 9:01 AM

4-18
4
La position du siège du conducteur se règle

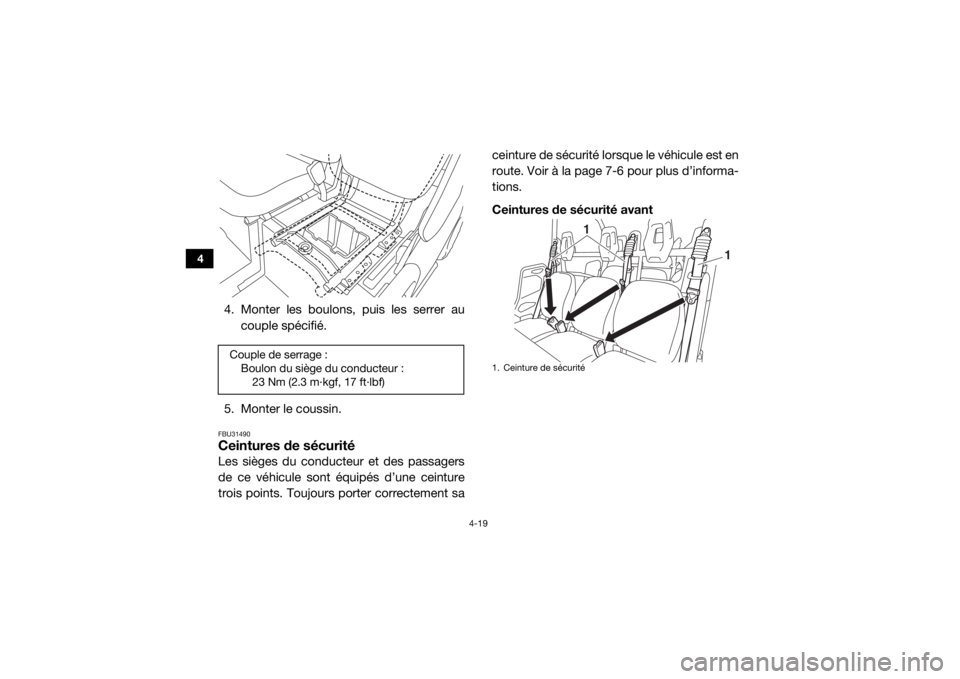

de la manière suivante.1. Déposer le coussin de siège du conduc- teur. (Voir la rubrique précédente
“Sièges”.)
2. Retirer les boulon. 3. Placer l’armature de siège à la position
voulue et faire correspondre les orifices
des boulons de l’armature avec ceux du
châssis du véhicule.
1. Vis
1
1
UB857AF0.book Page 18 Monday, August 24, 2015 9:01 AM

4-19
4
4. Monter les boulons, puis les serrer aucouple spécifié.
5. Monter le coussin.FBU31490Ceintures de sécuritéLes sièges du conducteur et des passagers
de ce véhicule sont équipés d’une ceinture
trois points. Toujours porter correctement sa ceinture de sécurité lo
rsque le véhicule est en
route. Voir à la page 7-6 pour plus d’informa-
tions.
Ceintures de sécurité avantCouple de serrage : Boulon du siège du conducteur :23 Nm (2.3 m·kgf, 17 ft·lbf)
1. Ceinture de sécurité
1
1
