YAMAHA VMAX 2001 Manual de utilização (in Portuguese)

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-18
6
PC000080
PRECAUÇÃO:@ l
Caso não tenha líquido refrigeran-
te, utilize água destilada ou água da
torneira não calcária. Não utilize
água calcária nem água salgada
pois danifica o motor.
l
Caso tenha utilizado água em vez
de líquido refrigerante, substitua-o
por líquido refrigerante logo que
possível, caso contrário o motor
poderá não ser suficientemente ar-
refecido e o sistema de refrigera-
ção não ficará protegido contra
ferrugem e corrosão.
l
Se tiver sido acrescentada água ao
líquido refrigerante, solicite a um
concessionário Yamaha que verifi-
que o teor de anti-congelante do lí-
quido refrigerante logo que possível,
caso contrário a eficácia do líquido
refrigerante será reduzida.
@15. Instale a tampa do radiador, coloque o
motor em funcionamento, deixe-o em
ralenti durante alguns minutos e desli-
gue-o.
16. Retire a tampa do radiador para verifi-
car o nível do líquido refrigerante no
radiador. Se necessário, acrescente
líquido refrigerante suficiente até que
atinja o topo do radiador e, finalmente,
coloque a tampa do radiador.
17. Verifique o nível de líquido refrigeran-
te no reservatório. Se necessário, reti-
re a tampa do reservatório de
refrigerante, adicione líquido refrige-
rante até à marca do nível máximo e
volte a colocar a tampa.
18. Coloque o motor em funcionamento e
verifique se existem fugas de líquido
refrigerante no veículo. Caso detecte
fugas de líquido refrigerante, solicite a
um concessionário Yamaha que verifi-
que o sistema de refrigeração.
19. Instale a capota e o painel. Proporção de mistura de anticongelante/
água:
1:1
Anticongelante recomendado:
Anticongelante de glicol etileno de
alta qualidade com anti-corrosivos
para motores em alumínio
Quantidade de líquido refrigerante:
Quantidade total:
3,05 L
Capacidade do reservatório de
refrigerante:
0,3 L
P_3lr.book Page 18 Friday, September 8, 2000 4:14 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-19
6
PAU01662

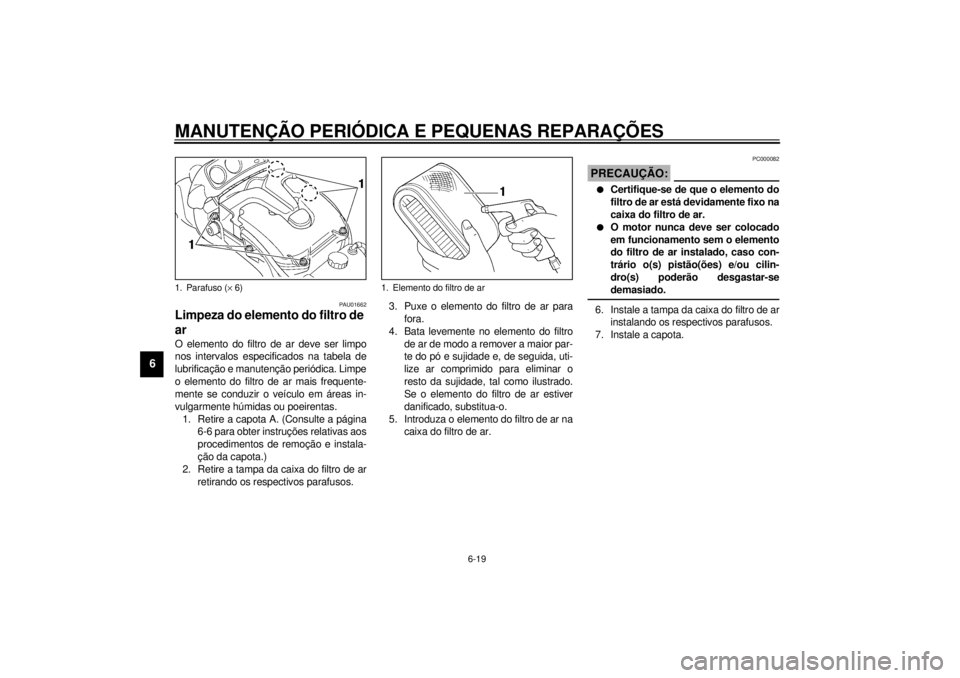

Limpeza do elemento do filtro de
ar O elemento do filtro de ar deve ser limpo
nos intervalos especificados na tabela de
lubrificação e manutenção periódica. Limpe
o elemento do filtro de ar mais frequente-
mente se conduzir o veículo em áreas in-
vulgarmente húmidas ou poeirentas.
1. Retire a capota A. (Consulte a página
6-6 para obter instruções relativas aos
procedimentos de remoção e instala-
ção da capota.)
2. Retire a tampa da caixa do filtro de ar
retirando os respectivos parafusos.3. Puxe o elemento do filtro de ar para
fora.
4. Bata levemente no elemento do filtro
de ar de modo a remover a maior par-
te do pó e sujidade e, de seguida, uti-
lize ar comprimido para eliminar o
resto da sujidade, tal como ilustrado.
Se o elemento do filtro de ar estiver
danificado, substitua-o.
5. Introduza o elemento do filtro de ar na
caixa do filtro de ar.
PC000082
PRECAUÇÃO:@ l
Certifique-se de que o elemento do
filtro de ar está devidamente fixo na
caixa do filtro de ar.
l
O motor nunca deve ser colocado
em funcionamento sem o elemento
do filtro de ar instalado, caso con-
trário o(s) pistão(ões) e/ou cilin-
dro(s) poderão desgastar-se
demasiado.
@6. Instale a tampa da caixa do filtro de ar
instalando os respectivos parafusos.
7. Instale a capota.
1. Parafuso (´ 6)
1. Elemento do filtro de ar
P_3lr.book Page 19 Friday, September 8, 2000 4:14 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-20
6
PAU00630
Ajuste dos carburadores Os carburadores são peças importantes do
motor e exigem um ajuste muito sofistica-
do. Deste modo, muitos dos ajustes refe-
rentes aos carburadores deverão ser
realizados por um concessionário da
Yamaha, quepossui os conhecimentos e
experiência profissional necessários. Con-
tudo, o ajuste descrito na secção que se
segue, pode ser realizado pelo proprietário
como parte da manutenção de rotina.
PC000095
PRECAUÇÃO:@ Os caburadores foram afinados e consi-
deravelmente testados na fábrica da
Yamaha. A alteração destes pontos de
afinação sem conhecimentos técnicos
suficientes pode resultar num fraco de-
sempenho ou em danos no motor. @
PAU00632
Ajuste da velocidade de ralenti
do motor A velocidade de ralenti do motor deverá ser
verificada e, caso necessário, ajustada
como se segue, nos intervalos especifica-
dos na tabela de lubrificação e manutenção
periódica.
1. Coloque o motor em funcionamento e
deixe que aqueça durante alguns mi-
nutos a 1.000–2.000 rpm, embalando-
o ocasionalmente a 4.000–5.000 rpm.NOTA:@ O motor está quente quando responde ra-
pidamente ao acelerador. @
2. Verifique a velocidade de ralenti do
motor e, caso necessário, regule-a em
conformidade com as especificações
rodando o parafuso de paragem do
acelerador. Para aumentar a velocida-
de de ralenti do motor, rode o parafu-
so na direcção
a. Para reduzir a
velocidade de ralenti do motor, rode o
parafuso na direcção
b.NOTA:@ Se a velocidade de ralenti do motor não pu-
der ser obtida tal como descrito anterior-
mente, solicite a um concessionário
Yamaha que faça o respectivo ajuste. @1. Parafuso de paragem do aceleradorVelocidade de ralenti do motor:
950–1.050 rpm
P_3lr.book Page 20 Friday, September 8, 2000 4:14 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-21
6
PAU00635
Ajuste da folga do cabo do
acelerador A folga do cabo do acelerador deverá medir
3–5 mm no punho do acelerador. Verifique
periodicamente a folga do cabo do acelera-
dor e, se necessário, solicite a um conces-
sionário Yamaha que a ajuste.
PAU00637
Ajuste da folga das válvulas A folga das válvulas muda com a utilização,
resultando numa mistura inadequada de ar/
combustível e/ou ruído no motor. Para evi-
tar que isto ocorra, a folga das válvulas de-
verá ser regulada por um concessionário
Yamaha nos intervalos especificados na ta-
bela de lubrificação e manutenção periódi-
ca.
PAU00647
Pneus Para maximizar o desempenho, durabilida-
de e funcionamento seguro do seu motoci-
clo, tenha atenção aos seguintes pontos
relativos aos pneus especificados.
Pressão de ar do pneu
A pressão de ar do pneu deverá ser verifi-
cada e, se necessário, ajustada antes de
cada viagem.
PW000082
AV I S O
@ l
A pressão de ar do pneu deve ser
verificada e ajustada com os pneus
frios (isto é, quando a temperatura
dos pneus é igual à temperatura
ambiente).
l
A pressão de ar do pneu tem de ser
ajustada de acordo com a velocida-
de de condução e o peso total do
condutor, passageiro, carga e
acessórios aprovados para este
modelo.
@
a. Folga do cabo do aceleradorP_3lr.book Page 21 Friday, September 8, 2000 4:14 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-22
6
CE-01P
CE-07PPWA00012
AV I S O
@ Uma vez que a carga tem um enorme im-
pacto nas características de manobra,
travagem, desempenho e segurança do
seu motociclo, deverá manter em mente
as seguintes precauções. l
NUNCA SOBRECARREGUE O MO-
TOCICLO! A utilização de um moto-
ciclo com excesso de carga pode
resultar em danos nos pneus, per-
da de controlo ou graves ferimen-
tos. Certifique-se de que o peso
total do condutor, passageiro, car-
ga e acessórios não excede a carga
máxima especificada para o veícu-
lo.
l
Não transporte artigos mal acondi-
cionados, os quais se possam des-
locar durante uma viagem.
l
Acondicione bem os artigos mais
pesados junto ao centro do motoci-
clo e distribua o peso uniforme-
mente em ambos os lados.
l
Ajuste a suspensão e a pressão de
ar dos pneus em conformidade
com a carga.
l
Verifique o estado e a pressão do ar
dos pneus antes de cada viagem.
@
Verificação dos pneus
Os pneus devem ser verificados antes de
cada viagem. Se a profundidade da face de
rolamento central atingir o limite especifica-
do, se o pneu apresentar um prego ou frag-
mentos de vidro, ou se o flanco estiver
rachado, solicite a um concessionário
Yamaha que o substitua imediatamente.CE-08PNOTA:@ Os limites de profundidade do piso do pneu
poderão diferir de país para país. Cumpra
sempre os regulamentos locais. @
Pressão de ar do pneu
(medida em pneus frios)
Carga* Dianteiro Traseiro
Até 90 kg225 kPa
2,25 kg/cm
2
2,25 bar225 kPa
2,25 kg/cm
2
2,25 bar
90 kg–carga
máxima225 kPa
2,25 kg/cm
2
2,25 bar250 kPa
2,50 kg/cm
2
2,50 bar
Condução a
grande velocidade225 kPa
2,25 kg/cm
2
2,25 bar250 kPa
2,50 kg/cm
2
2,50 bar
Carga máxima* 209 kg
* Peso total condutor, passageiro, carga e acessórios
1. Flanco
a. Profundidade do piso do pneuProfundidade mínima do piso
do pneu (dianteiro e traseiro)1,6 mm
P_3lr.book Page 22 Friday, September 8, 2000 4:14 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-23
6
PW000079
AV I S O
@ l
Solicite a um concessionário
Yamaha que substitua os pneus ex-
cessivamente gastos. Para além de
ser ilegal, utilizar o motociclo com
pneus excessivamente gastos di-
minui a estabilidade de condução e
pode levar a perda de controlo.
l
A tarefa de substituição de todas as
peças relacionadas com as rodas e
os travões, incluindo os pneus,
deve ser executada por um conces-
sionário Yamaha, que possui os co-
nhecimentos e experiência profis-
sional necessários.
@
Informações relativas ao pneus
Este motociclo está equipado com pneus
de câmara de ar.
PW000078
AV I S O
@ l
Os pneus dianteiro e traseiro de-
vem ser da mesma marca e mode-
lo, caso contrário as características
de condução do motociclo não po-
dem ser garantidas.
l
Após testes extensivos, apenas os
pneus indicados na lista abaixo fo-
ram aprovados para este modelo
pela Yamaha Motor Co., Ltd.
@CE-10PPAU00684
AV I S O
@ Este motociclo está equipado com
pneus para velocidade super alta. Verifi-
que os pontos seguintes de modo a tirar
o máximo partido da eficiência destes
pneus. l
Utilize apenas os pneus sobresse-
lentes especificados. Outro tipo de
pneus poderá rebentar a velocida-
des super altas.
l
Os pneus completamente novos
podem ter uma aderência relativa-
mente fraca em certas superfícies
de estrada até terem sido “molda-
dos”. Portanto, depois de instalar
um pneu novo, é aconselhável con-
duzir moderadamente durante
aproximadamente 100 km antes de
fazer qualquer viagem a alta veloci-
dade.
l
Os pneus têm de ser aquecidos an-
tes de uma viagem a alta velocida-
de.
l
Ajuste sempre a pressão de ar dos
pneus em conformidade com as
condições de utilização.
@
DIANTEIRO
Fabricante Dimensão Tipo
Metzeler 110/90 V18 61V ME33
TRASEIRO
Fabricante Dimensão Tipo
Metzeler 150/90 B15 M/C 74V ML2
P_3lr.book Page 23 Friday, September 8, 2000 4:14 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-24
6
PAU00689
Rodas de liga Para maximizar o desempenho, durabilida-
de e funcionamento seguro do seu motoci-
clo, tenha atenção aos seguintes pontos
relativos às rodas especificadas.l
Antes de cada viagem, deverá verifi-
car se os aros da roda apresentam
fendas, dobras, deformações ou da-
nos. Caso encontre qualquer tipo de
danos, solicite a um concessionário
Yamaha que substitua a roda. Não
tente fazer qualquer tipo de reparação
na roda, por pequena que seja. Uma
roda que esteja deformada ou racha-
da deverá ser substituída.
l
A roda deve ser equilibrada sempre
que o pneu ou a roda sejam trocados
ou substituídos. Uma roda desequili-
brada pode resultar num fraco desem-
penho, características de manusea-
mento adversas e uma vida reduzida
do pneu.
l
Após a substituição de um pneu, con-
duza a velocidades moderadas, uma
vez que a superfície do pneu deverá
primeiro ser “rodada” para que desen-
volva as respectivas características
óptimas.
l
Depois de reparar ou substituir um
pneu, aperte a porca e a contraporca
da haste de válvula em conformidade
com os binários especificados.
PAU00695
Folga da alavanca da
embraiagem Uma vez que este modelo está equipado
com uma embraiagem hidráulica, não é ne-
cessário ajustar a folga da alavanca da em-
braiagem. No entanto, antes de cada
viagem, é necessário verificar o nível do
óleo de embraiagem de comando hidráuli-
co e verificar se existe fuga no sistema hi-
dráulico. Se a folga da alavanca da
embraiagem se tornar excessiva e a mu-
dança de velocidades se tornar difícil ou
ocorrer um deslizamento da embraiagem,
causando uma fraca aceleração, significa
que poderá existir ar no sistema da embrai-
agem. Se houver ar no sistema hidráulico,
solicite a um concessionário Yamaha que
sangre o sistema antes de utilizar o motoci-
clo. Binários de aperto:
Porca da haste de válvula:
1,6 Nm (0,16 m·kg)
Contraporca da haste de válvula:
1,6 Nm (0,16 m·kg)
P_3lr.book Page 24 Friday, September 8, 2000 4:14 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-25
6
PAU00696
Ajuste da folga da alavanca do
travão A folga da alavanca do travão deverá medir
2–5 mm tal como ilustrado. Verifique perio-
dicamente a folga da alavanca do travão e,
se necessário, ajuste-a como se segue.
1. Desaperte a contraporca na alavanca
do travão.
2. Para aumentar a folga da alavanca do
travão, rode a cavilha ajustadora na
direcção
a. Para reduzir a folga da
alavanca do travão, rode a cavilha
ajustadora na direcção
b.
3. Aperte a contraporca.
PW000099
AV I S O
@ l
Depois de ajustar a folga da alavan-
ca do travão, verifique a folga e cer-
tifique-se de que o travão está a
funcionar correctamente.
l
Uma sensação suave ou esponjosa
na alavanca do travão pode indicar
a presença de ar no sistema hidráu-
lico. Se houver ar no sistema hi-
dráulico, solicite a um
concessionário Yamaha que san-
gre o sistema antes de utilizar o
motociclo. O ar no sistema hidráuli-
co diminuirá o desempenho dos
travões, o que poderá resultar na
perda de controlo e num acidente.
@
PAU00712
Ajuste da posição do pedal do
travão A parte superior do pedal do travão deverá
estar posicionada a aproximadamente
20 mm abaixo da parte superior do apoio
de pé conforme ilustrado. Verifique periodi-
camente a posição do pedal do travão e, se
necessário, solicite a um concessionário
Yamaha que a ajuste.
1. Contraporca
2. Cavilha ajustadora
c. Folga da alavanca do travão
a. Distância entre o pedal do travão e o apoio de
pé
P_3lr.book Page 25 Friday, September 8, 2000 4:14 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-26
6
PW000109
AV I S O
@ Uma sensação suave ou esponjosa no
pedal do travão pode indicar a presença
de ar no sistema hidráulico. Se houver
ar no sistema hidráulico, solicite a um
concessionário Yamaha que sangre o
sistema antes de utilizar o motociclo. O
ar no sistema hidráulico diminuirá o de-
sempenho dos travões, o que poderá re-
sultar na perda de controlo e num
acidente. @
PAU00713
Ajuste do interruptor da luz do
travão traseiro O interruptor da luz do travão traseiro, acci-
onado pelo pedal do travão, está correcta-
mente ajustado quando a luz do travão se
acende imediatamente antes da travagem
se concluir. Se necessário, ajuste o inter-
ruptor da luz do travão como se segue.
Rode a porca ajustadora mantendo o inter-
ruptor da luz do travão traseiro no local.
Para fazer com que a luz do travão se
acenda mais cedo, rode a porca ajustadora
na direcção
a. Para fazer com que a luz do
travão se acenda mais tarde, rode a porca
ajustadora na direcção
b.
PAU00715
Verificação das pastilhas do
travão da frente e de trás Deverá verificar se existe desgaste nas
pastilhas dos travões da frente e de trás
nos intervalos especificados na tabela de
lubrificação e manutenção periódica. Cada
uma das pastilhas do travão é fornecida
com uma ranhura indicadora de desgaste,
a qual lhe permite verificar o desgaste da
pastilha do travão sem ter de desmontar o
travão. Para verificar o desgaste da pasti-
lha do travão, verifique a posição do indica-
dor de desgaste enquanto aplica o travão.
Caso uma pastilha do travão se tenha gas-
to até ao ponto em que a ranhura indicado-
ra de desgaste quase toque no disco do
travão, solicite a um concessionário
Yamaha que substitua as pastilhas do tra-
vão como um conjunto.
1. Interruptor da luz do travão
2. Porca ajustadora
1. Indicador de desgaste (´ 2)
P_3lr.book Page 26 Friday, September 8, 2000 4:14 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-27
6
PAU03418
Verificação do nível de líquido do
travão Um nível insuficiente de líquido do travão
poderá permitir a entrada de ar nos siste-
mas de travagem ou embraiagem, poden-
do torná-los ineficazes.
Antes de conduzir, verifique se o líquido do
travão se encontra acima da marca do nível
mínimo e reabasteça se necessário. Um ní-
vel reduzido de líquido do travão poderá in-
dicar que as pastilhas do travão estão
gastas e/ou fuga no sistema de travagem.
Caso o nível de líquido do travão esteja re-
duzido, não se esqueça de verificar se as
pastilhas do travão estão gastas e se exis-
tem fugas no sistema de travagem.
NOTA:@ Para verificar o nível de líquido do travão
traseiro, retire o painel B. (Consulte a pági-
na 6-7 para obter instruções relativas aos
procedimentos de remoção e instalação do
painel.) @Cumpra as seguintes precauções:l
Ao verificar o nível de líquido, certifi-
que-se de que o topo do cilindro mes-
tre está equilibrado rodando o guiador.
l
Utilize apenas líquido do travão da
qualidade recomendada, caso contrá-
rio, os vedantes em borracha poderão
deteriorar-se, provocando fugas e
uma má travagem ou um mau funcio-
namento da embraiagem.
l
Reabasteça com o mesmo tipo de lí-
quido de travão. A mistura de líquidos
poderá resultar numa reacção quími-
ca perigosa e levar a uma má trava-
gem ou um mau funcionamento da
embraiagem.
l
O diafragma perderá a sua forma a
partir da pressão negativa se o nível
do líquido do travão descer demasia-
do. Certifique-se de que coloca o dia-
fragma no seu formato original antes
de o instalar no cilindro principal.
l
Durante o reabastecimento, tenha cui-
dado para que não entre água no cilin-
dro mestre. A água fará o ponto de
ebulição do fluido descer significativa-
mente e poderá resultar na formação
de uma bolsa de vapor.

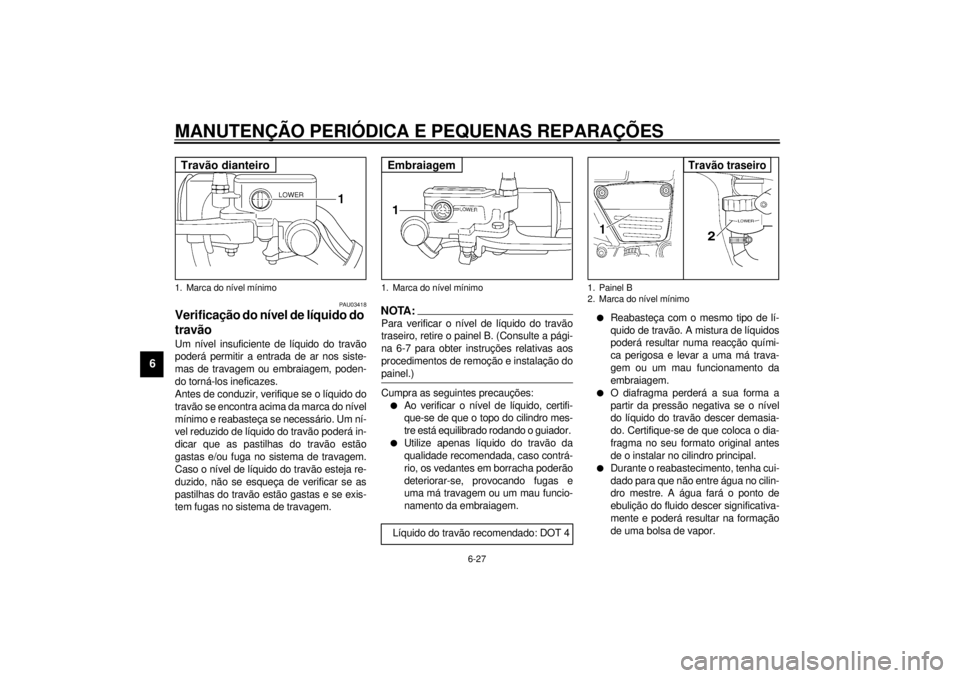

1. Marca do nível mínimoTravão dianteiro
1. Marca do nível mínimo
Líquido do travão recomendado: DOT 4Embraiagem
1. Painel B
2. Marca do nível mínimo
Travão traseiro
P_3lr.book Page 27 Friday, September 8, 2000 4:14 PM
