FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-16
3
HAU00330
Cavalletto laterale Il cavalletto laterale si trova sul lato sinistro
del telaio. Alzare o abbassare il cavalletto
laterale con il piede mentre si tiene il moto-
ciclo diritto.NOTA:@ L’interruttore incorporato nel cavalletto late-
rale fa parte dell’impianto di interruzione del
circuito di accensione, che interrompe l’ac-
censione in determinate situazioni (vedere
più avanti per spiegazioni sull’impianto di
interruzione del circuito di accensione). @
HW000044
AVVERTENZA
@ Non si deve utilizzare il motociclo con il
cavalletto laterale abbassato, o se risul-
ta impossibile alzarlo correttamente (op-
pure se non resta alzato), altrimenti il
cavalletto laterale potrebbe toccare il
terreno e distrarre il pilota, con conse-
guente possibilità di perdere il controllo
del mezzo. L’impianto d’interruzione del
circuito di accensione della Yamaha è
stato progettato a supporto della re-
sponsabilità del pilota di alzare il caval-
letto laterale prima di mettere in
movimento il mezzo. Pertanto si prega di
controllare questo impianto regolarmen-
te come descritto di seguito e di farlo ri-
parare da un concessionario Yamaha se
non funziona correttamente. @
HAU00332
Impianto di interruzione del
circuito di accensione L’impianto di interruzione del circuito di ac-
censione (comprendente l’interruttore del
cavalletto laterale, l’interruttore della frizio-
ne e l’interruttore del folle) ha le seguenti
funzioni.
Impedisce l’avviamento con una marcia
innestata ed il cavalletto laterale alzato,
ma la leva della frizione non è tirata.
Impedisce l’avviamento con una mar-
cia innestata e la leva della frizione ti-
rata, ma il cavalletto laterale è ancora
abbassato.
Spegne il motore quando si abbassa il
cavalletto laterale.
Controllare periodicamente il funzionamen-
to dell’impianto di interruzione del circuito di
accensione in conformità alla seguente
procedura.
HW000046
AVVERTENZA
@
Durante questa ispezione si deve
piazzare il motociclo sul suo caval-
letto centrale.
Se si nota una disfunzione, fare
controllare l’impianto da un con-
cessionario Yamaha prima di utiliz-
zare il mezzo.
@
U3LRH3.book Page 16 Wednesday, February 19, 2003 1:31 PM
Page 32 of 110
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-17
3
CD-01I
A motore spento:
1. Abbassare il cavalletto laterale.
2. Assicurarsi che l’interruttore di arresto motore sia
regolato su “”.
3. Girare la chiavetta su “ON”.
4. Mettere il cambio in folle.
5. Premere l’interruttore di avviamento.
Il motore parte?
L’interruttore di folle può essere difettoso.
Non guidare la motocicletta finché non è stata
controllata da un concessionario Yamaha.
A motore ancora acceso:
6. Alzare il cavalletto laterale.
7. Tenere tirata la leva della frizione.
8. Inserire la marcia.
9. Abbassare il cavalletto laterale.
Il motore si ferma?Dopo che il motore si è fermato:
10. Alzare il cavalletto laterale.
11. Tenere tirata la leva della frizione.
12. Premere l’interruttore di avviamento.
Il motore parte?
L’interruttore del cavalletto laterale può essere
difettoso.
Non guidare la motocicletta finché non è stata
controllata da un concessionario Yamaha.L’interruttore della frizione può essere difettoso.
Non guidare la motocicletta finché non è stata
controllata da un concessionario Yamaha.
NO
NOTA:Questo controllo fornisce risultati più affidabili se
viene eseguito a motore caldo.
SÌNO
Il sistema funziona bene.
Si può guidare la motocicletta.
SÌNOSÌ
U3LRH3.book Page 17 Wednesday, February 19, 2003 1:31 PM
Page 33 of 110
CONTROLLI PRIMA DELL’UTILIZZO
4
Elenco dei controlli prima dell’utilizzo ................................................ 4-1
U3LRH3.book Page 1 Wednesday, February 19, 2003 1:31 PM
Page 34 of 110
4-1
4
HAU01114
4-CONTROLLI PRIMA DELL’UTILIZZOIl proprietario è responsabile delle condizioni del veicolo. Componenti vitali possono iniziare a deteriorarsi rapidamente ed in modo impre-
visto, anche se il veicolo resta inutilizzato (per esempio, a seguito della esposizione agli elementi). Qualsiasi danneggiamento, perdita di
liquidi o di pressione dei pneumatici può avere serie conseguenze. Pertanto è molto importante, oltre ad un controllo visivo, controllare i
seguenti punti prima di ogni utilizzo.
HAU03328
Elenco dei controlli prima dell’utilizzo
PARTE PARTE PAGINA
Freno anteriore
Controllo del funzionamento, gioco, livello del liquido e perdite di liquido.
Rabboccare con liquido per freni DOT 4 se necessario.6-25–6-28
Freno posteriore6-25–6-28
FrizioneControllo del funzionamento, livello del liquido e perdite di liquido.
Rabboccare con liquido per freni DOT 4 se necessario.6-24, 6-27
Manopola dall’accelerato-
re e alloggiamentoControllare se il funzionamento è regolare.
Lubrificare se necessario.6-21, 6-29
Olio motoreControllare il livello olio.
Rabboccare se necessario.6-9–6-12
Liquido refrigeranteControllare il livello del liquido di raffreddamento.
Rabboccare se necessario.6-14–6-18
Olio della coppia conica
finaleControllare visivamente per eventuali perdite. 6-13
Ruote e pneumaticiControllare la pressione dei pneumatici, l’usura e eventuali danni. 6-21–6-24
Cavi di comandoControllare se il funzionamento è regolare.
Lubrificare se necessario.6-28
Asta del pedale cambio e
del frenoControllare se il funzionamento è regolare.
Lubrificare se necessario.6-29
Perno della leva freno e
della leva frizioneControllare se il funzionamento è regolare.
Lubrificare se necessario.6-30
Perno del cavalletto
lateraleControllare se il funzionamento è regolare.
Lubrificare se necessario.6-30
U3LRH3.book Page 1 Wednesday, February 19, 2003 1:31 PM
Page 35 of 110
CONTROLLI PRIMA DELL’UTILIZZO4-2
4
NOTA:@ I controlli prima dell’utilizzo andrebbero effettuati ogni volta che si utilizza il motociclo. Essi possono venire effettuati in pochissimo tempo
e la sicurezza addizionale che essi assicurano ha molto più valore del tempo che richiedono. @
HWA00033
AVVERTENZA
@ Se una qualsiasi delle parti citate nei controlli prima dell’utilizzo del mezzo non funziona correttamente, farla controllare e ripa-
rare prima di utilizzare il motociclo. @Elementi di fissaggio del
telaioControllare che tutti i dadi, bulloni e viti siano serrati bene.
Serrare se necessario.—
CarburanteControllare il livello del carburante.
Rabboccare se necessario.3-8
Luci, indicatori e
interruttoriControllare se il funzionamento è corretto.—
BatteriaControllare il livello del liquido.
Riempire con acqua distillata se necessario.6-38–6-36 PARTE PARTE PAGINA
U3LRH3.book Page 2 Wednesday, February 19, 2003 1:31 PM
Page 36 of 110
U3LRH3.book Page 3 Wednesday, February 19, 2003 1:31 PM
Page 37 of 110
UTILIZZO E PUNTI IMPORTANTI RELATIVI ALLA GUIDA
5
Avviamento del motore a freddo ....................................................... 5-1
Avviamento del motore a caldo ......................................................... 5-3
Cambi di marcia ................................................................................ 5-3
Punti di cambio marce consigliati (solo per la Svizzera) ................... 5-4
Consigli per ridurre il consumo del carburante .................................. 5-4
Rodaggio ........................................................................................... 5-4
Parcheggio ........................................................................................ 5-5
U3LRH3.book Page 1 Wednesday, February 19, 2003 1:31 PM
Page 38 of 110
5-1
5
HAU00372
5-UTILIZZO E PUNTI IMPORTANTI RELATIVI ALLA GUIDA
HAU00373
AVVERTENZA
@
Familiarizzare completamente con
tutti i comandi e le loro funzioni pri-
ma di utilizzare il mezzo. Consulta-
re il concessionario Yamaha di
fiducia per tutti i comandi o le fun-
zioni eventualmente non compresi
a fondo.
Non avviare o far funzionare mai il
motore in ambienti chiusi per qual-
siasi durata di tempo. I gas di scari-
co sono tossici e la loro inalazione
può provocare la perdita di cono-
scenza ed il decesso in tempi brevi.
Accertarsi di garantire sempre una
ventilazione adeguata.
Accertarsi di avere alzato il caval-
letto laterale prima di avviare il mez-
zo. Se il cavalletto laterale non è
completamente alzato, potrebbe
toccare il terreno e distrarre il pilo-
ta, con conseguente possibilità di
perdere il controllo del mezzo.
@
HAU01627
Avviamento del motore a freddo Affinché il sistema di interruzione del circui-
to di accensione dia il consenso all’avvia-
mento, deve essere stata soddisfatta una
delle seguenti condizioni:
Il cambio è in folle.
Il cambio è innestato su una marcia
con la leva della frizione tirata ed il ca-
valletto laterale alzato.
HW000054
AVVERTENZA
@
Prima di accendere il motore, con-
trollare il funzionamento dell’im-
pianto di interruzione del circuito di
accensione in conformità alla pro-
cedura descritta a pagina 3-16.
Non marciare mai con il cavalletto
laterale abbassato.
@1. Girare la chiave su “ON” e verificare
che l’interruttore di spegnimento moto-
re sia su “”.
HC000035
ATTENZIONE:@ Se si accende la spia del livello del car-
burante, controllare il livello del carbu-
rante e, se necessario, effettuare il
rifornimento al più presto possibile. @2. Mettere il cambio in folle.NOTA:@ Quando il cambio è in folle, la spia del folle
dovrebbe essere accesa, altrimenti fare
controllare il circuito elettrico da un conces-
sionario Yamaha. @3. Attivare lo starter (arricchitore) e chiu-
dere completamente l’acceleratore
(vedere pagina 3-8 per il funziona-
mento dello starter (arricchitore)).
4. Accendere il motore premendo l’inter-
ruttore di avviamento.
U3LRH3.book Page 1 Wednesday, February 19, 2003 1:31 PM
Page 39 of 110
UTILIZZO E PUNTI IMPORTANTI RELATIVI ALLA GUIDA
5-2
5
NOTA:@ Se il motore non si avvia, rilasciare l’inter-
ruttore di avviamento, attendere alcuni se-
condi e poi riprovare. Ogni tentativo di
accensione deve essere il più breve possi-
bile per preservare la batteria. Non tentare
di far girare il motore per più di 10 secondi
per ogni tentativo. @
HC000038
ATTENZIONE:@
La spia del livello dell’olio e la spia
del livello del carburante dovrebbe-
ro accendersi quando si preme l’in-
terruttore di avviamento e
dovrebbero spegnersi quando lo si
rilascia.
Se la spia del livello dell’olio lam-
peggia o resta accesa dopo l’avvia-
mento, spegnere immediatamente
il motore e poi controllare il livello
dell’olio del motore e verificare che
il veicolo non presenti perdite di
olio. Se necessario, aggiungere
olio motore e poi controllare nuova-
mente la spia. Se la spia non si ac-
cende quando si preme
l’interruttore di avviamento o non si
spegne dopo l’avviamento con suf-ficiente olio motore, fare controllare
il circuito elettrico da un concessio-
nario Yamaha.
Se la spia del livello del carburante
resta accesa dopo l’avviamento,
spegnere il motore e controllare il
livello del carburante. Se necessa-
rio, effettuare il rifornimento al più
presto possibile e poi controllare
nuovamente la spia. Se la spia non
si accende quando si preme l’inter-
ruttore di avviamento o non si spe-
gne dopo l’avviamento con
sufficiente carburante, fare control-
lare il circuito elettrico da un con-
cessionario Yamaha.
@5. Dopo l’avviamento del motore, riporta-
re indietro della metà il la levetta dello
starter (arricchitore).
HCA00045
ATTENZIONE:@ Per allungare al massimo la vita del mo-
tore, non accelerare a fondo quando il
motore è freddo! @6. Disattivare lo starter (arricchitore)
quando il motore è caldo.
NOTA:@ Il motore è caldo quando risponde normal-
mente all’acceleratore con lo starter (arric-
chitore) disattivato. @
U3LRH3.book Page 2 Wednesday, February 19, 2003 1:31 PM
Page 40 of 110
UTILIZZO E PUNTI IMPORTANTI RELATIVI ALLA GUIDA
5-3
5
HAU01258
Avviamento del motore a caldo Seguire la stessa procedura dell’avviamen-
to del motore a freddo, ma con l’eccezione
che lo starter (arricchitore) non serve quan-
do il motore è caldo.
HAU00423
Cambi di marcia Cambiando, il pilota determina la potenza
del motore disponibile nelle diverse condi-
zioni di marcia: avviamento, accelerazione,
salite ecc.

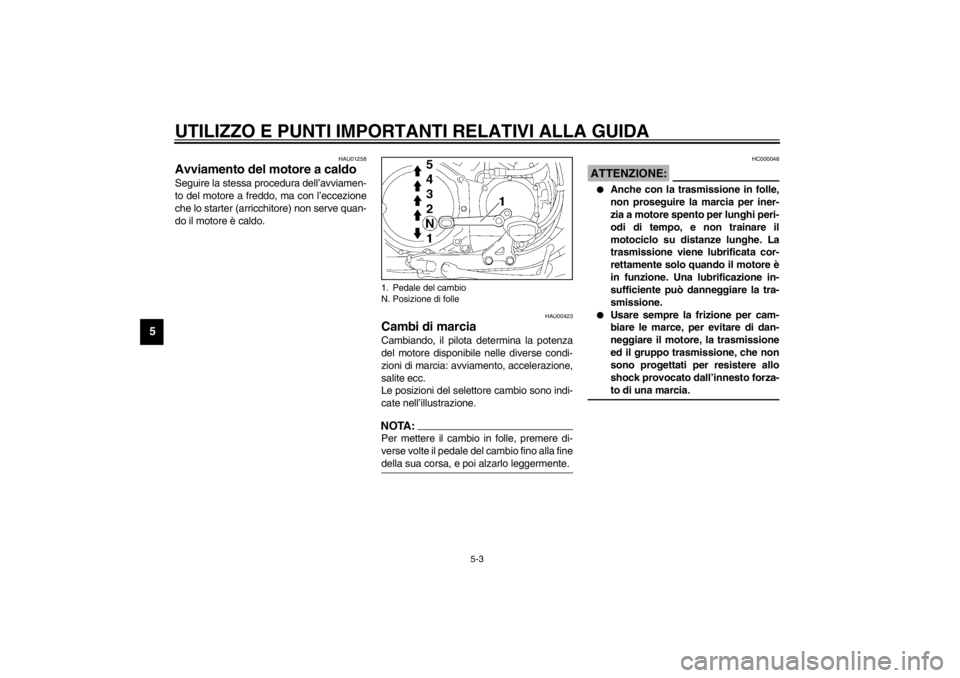

Le posizioni del selettore cambio sono indi-
cate nell’illustrazione.NOTA:@ Per mettere il cambio in folle, premere di-
verse volte il pedale del cambio fino alla fine
della sua corsa, e poi alzarlo leggermente. @
HC000048
ATTENZIONE:@
Anche con la trasmissione in folle,
non proseguire la marcia per iner-
zia a motore spento per lunghi peri-
odi di tempo, e non trainare il
motociclo su distanze lunghe. La
trasmissione viene lubrificata cor-
rettamente solo quando il motore è
in funzione. Una lubrificazione in-
sufficiente può danneggiare la tra-
smissione.
Usare sempre la frizione per cam-
biare le marce, per evitare di dan-
neggiare il motore, la trasmissione
ed il gruppo trasmissione, che non
sono progettati per resistere allo
shock provocato dall’innesto forza-
to di una marcia.
@
1. Pedale del cambio
N. Posizione di folle
U3LRH3.book Page 3 Wednesday, February 19, 2003 1:31 PM
