FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-7
2
34
5
6
7
8
9

Rittellers
Draai de sleutel naar “ON”. Druk op “SE-
LECT” om de weergave te schakelen tus-
sen de rittellers “TRIP-1” en “TRIP-2”, in de
onderstaande volgorde:
TRIP-1
→
TRIP-2
→
TRIP-1
Als de hoeveelheid brandstof in de brand-
stoftank afneemt tot 3.9 L (1.03 US gal, 0.86
Imp.gal), gaat het waarschuwingslampje
brandstofniveau knipperen en schakelt de
ritteller automatisch naar de brandstofreser-
ve-rittellermodus “TRIP-F”, waarop de afge-
legde afstand vanaf dat punt wordt
aangegeven. Druk in dat geval op “SE-
LECT” om in de onderstaande volgorde te
schakelen tussen de diverse rittellers:
TRIP-F
→
TRIP-1
→
TRIP-2
→
TRIP-F
Als u een ritteller op nul wilt terugstellen, se-
lecteert u deze door op “SELECT” te druk-
ken en vervolgens “RESET” ten minste 1
seconde lang ingedrukt te houden. Wan-
neer u de brandstofreserve-ritteller niet zelf
met de hand op nul terugstelt, wordt deze
automatisch teruggesteld zodra na het tan-
ken 5 km (3 mi) is gereden en wordt de vo-
rige ritteller weergegeven.
Selectiemodus
De verschillende functies van dit multifunc-
tionele display worden aangepast in de se-
lectiemodus.
OPMERKING


De versnellingsbak moet in de vrij-
stand staan als u instellingen in deze
modus wilt wijzigen.

Als een versnelling wordt ingescha-
keld worden alle gemaakte instellin-
gen opgeslagen. Vervolgens wordt de
selectiemodus geannuleerd en wordt
de normale modus weergegeven op
alle schermen.

Afhankelijk van het scherm worden
door het indrukken van “RESET” in-
stellingen opgeslagen of verandert de
selectiemodus in de normale modus.
Houd “SELECT” en “RESET” tegelijkertijd
ten minste drie seconden ingedrukt om de
selectiemodus te openen.
In deze modus kunnen de volgende items
worden ingesteld/aangepast:

helderheid

controlelampje schakelmoment

klok

stopwatch

aftelklok

systeemstatus

onderhoudstellers
OPMERKING

Als u wilt terugkeren naar de normale mo-
dus, drukt u op “SELECT” om te bladeren
naar “” en drukt u vervolgens op “RESET”.
De helderheid instellen
Met deze functie regelt u de helderheid van
het toerentellerpaneel (“Meter panel”) (tel-
lerpaneel), de naald van de toerenteller
(“Needle”) (naald) en het multifunctionele
display (“Display”) in overeenstemming met
het aanwezige daglicht.
1. Druk op “SELECT” om “Brightness”
(Helderheid) te markeren.
2. Druk op “RESET”, druk vervolgens op
“SELECT” om door de functies te bla-
deren en een item te markeren.
3. Druk op “RESET”. De segmenten van
het helderheidsniveau voor het gese-

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-8
1
2
3
4
5
6
7
8
9

lecteerde item gaan knipperen.
4. Druk op “SELECT” om het gewenste
helderheidsniveau te markeren.
5. Druk op “RESET” om het helderheids-
niveau in te stellen.
6. Druk op “SELECT” om te bladeren
naar “”, en druk vervolgens op “RES-
ET” om terug te keren naar het vorige
menu.
De instellingen van het controlelampje
schakelmoment selecterenMet deze functie kiest u of het controle-
lampje schakelmoment wordt geactiveerd
en of het bij activering knippert of continu
brandt.
1. Druk op “SELECT” om “Shift light”
(Schakellampje) te markeren.2. Druk op “RESET”.
3. Druk op “SELECT” om “Operation se-
lection” (Werkingsselectie) te marke-
ren.
4. Druk op “RESET”.
Druk op “SELECT” en markeer “On”
(Aan) om het controlelampje te active-
ren. Het controlelampje brandt continu
na activering.
Druk op “SELECT” en markeer “Flash”
(Knipperen) om het controlelampje te
activeren. Het controlelampje gaat
knipperen na activering.Druk op “SELECT” en markeer “Off”
(Uit) om het controlelampje te deacti-
veren. Het controlelampje brandt niet
en gaat niet knipperen.
OPMERKING

Het controlelampje knippert elke twee se-
conden eenmaal om aan te geven dat het is
gedeactiveerd. Het controlelampje gaat uit
wanneer dit menu wordt afgesloten.
5. Druk op “SELECT” om te bladeren
naar “”, en druk vervolgens op “RES-
ET” om terug te keren naar het vorige
menu.
Het toerental in relatie tot het controlelamp-
je schakelmoment instellenMet deze functie kiest u het motortoerental
waarbij het controlelampje wordt geacti-
veerd en gedeactiveerd. U kunt alle ver-
snellingen op hetzelfde activerings-/

1. Controlelampje schakelmoment
1

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-9
2
34
5
6
7
8
9

deactiveringstoerental instellen of u kunt de
versnellingen afzonderlijk instellen.
Druk op “SELECT” om “r/min setting” (Toe-
rentalinstelling) te markeren en druk vervol-
gens op “RESET”.
OPMERKING

U kunt het toerental waarbij het controle-
lampje schakelmoment wordt geactiveerd
en gedeactiveerd instellen tussen 3000 en
11000 tpm in stappen van 500 tpm.
Alle versnellingen op hetzelfde toerental in-
stellen:
1. Druk op “SELECT” om “All” (Alle) te
markeren.
2. Druk op “RESET”; “On” (Aan) wordt
weergegeven.3. Druk op “RESET” zodat de toerental-
cijfers gaan knipperen.
4. Druk op “SELECT” om het motortoe-
rental te markeren waarbij het contro-
lelampje schakelmoment wordt
geactiveerd.
5. Druk op “RESET” om het geselecteer-
de motortoerental in te stellen. “Off”
(Uit) wordt gemarkeerd en de cijfers
van het toerental gaan knipperen.
6. Druk op “SELECT” om het motortoe-
rental te markeren waarbij het contro-
lelampje schakelmoment wordt
gedeactiveerd.
7. Druk op “RESET” om het geselecteer-
de motortoerental in te stellen.
8. Druk nogmaals op “RESET” om terug
te keren naar het vorige menu.
Het toerental voor elke versnelling afzon-
derlijk instellen:
1. Druk op “SELECT” om versnellingen
van “1st” (1e) tot en met “5th” (5e) te
markeren en druk vervolgens op “RE-
SET”.
2. Als u drukt op “RESET” gaan de toe-
rentalcijfers voor de gemarkeerde ver-snelling knipperen. Voer vervolgens
de stappen 4–8 onder “Alle versnellin-
gen op hetzelfde toerental instellen:”
uit om het toerental voor de afzonder-
lijke versnellingen in te stellen.
OPMERKING

Als u het toerental voor de afzonderlijke ver-
snellingen hebt ingesteld en “All” (Alle)
kiest, worden alle eerder ingestelde toeren-
tallen voor afzonderlijke versnellingen te-
ruggezet naar de standaardinstellingen
9000 (activering) en 11000 (deactivering).
3. Druk op “SELECT” om te bladeren
naar “”, en druk vervolgens op “RES-
ET” om terug te keren naar het vorige
menu.
De helderheid van het controlelampje scha-
kelmoment instellenMet deze functie regelt u de helderheid van
het controlelampje schakelmoment.
1. Druk op “SELECT” om “Brightness”
(Helderheid) te markeren.
2.

Druk op “RESET” zodat de segmenten van
het helderheidsniveau gaan knipperen.

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-10
1
2
3
4
5
6
7
8
9

3. Druk op “SELECT” om het gewenste
helderheidsniveau te markeren.
4. Druk op “RESET” om het gewenste
helderheidsniveau in te stellen.
5. Druk op “RESET” om terug te keren
naar het vorige menu.
6. Druk op “SELECT” om te bladeren
naar “”, en druk vervolgens op “RES-
ET”. Hierdoor kunt u een ander item in
het menu selecteren.
De klok instellen
1. Druk op “SELECT” om “Display” te
markeren.
2. Druk op “RESET”. Het volgende
scherm wordt weergegeven.
3. Druk op “RESET” zodat de uuraandui-ding gaat knipperen.
4. Druk op “SELECT” om de uuraandui-
ding te verhogen.
5. Druk op “RESET” zodat de minuten-
aanduiding gaat knipperen.
6. Druk op “SELECT” om de minuten-
aanduiding te verhogen.
7. Druk op “RESET” om de klok te star-
ten.
8. Druk nogmaals op “RESET” om terug
te keren naar het vorige menu.
Alle functies voor helderheid en controle-
lampje schakelmoment terugstellen:Hiermee worden ALLE instellingen van de
functies voor de helderheid en het controle-
lampje schakelmoment teruggesteld.
1. Druk op “SELECT” om “Display” te
markeren.
2. Druk op “RESET”.
3. Druk op “SELECT” om “All reset” (Alle
terugstellen) te markeren.4. Druk op “RESET” en vervolgens op
“SELECT” om “Yes” (Ja) te markeren.
5. Druk op “RESET” om de waarden voor
de helderheid en het controlelampje
schakelmoment terug te stellen op de
fabrieksinstelling. De weergave keert
terug naar de normale modus.
OPMERKING

Ga om verdere instellingen van het multi-
functionele display uit te voeren terug naar
de selectiemodus door “SELECT” en “RES-
ET” ten minste drie seconden ingedrukt te
houden.
De stopwatch gebruiken
U kunt de stopwatch als volgt activeren.
1. Druk op “SELECT” om “Stopwatch” te
markeren.
2. Druk op “RESET”.
3. Druk op “SELECT” om “Stopwatch” te

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-11
2
34
5
6
7
8
9

markeren.
4. Druk op “RESET”.
Het multifunctionele display verandert
in de normale modus en in plaats van
de klok wordt nu de stopwatch weer-
gegeven.
5. Druk op “SELECT” om de stopwatch
te starten.
6. Druk op “SELECT” of druk op de start-
knop “” om de stopwatch te stop-
pen.
7. Druk op “RESET” om de stopwatch te-
rug te stellen op nul.
OPMERKING


Als gedurende een minuut noch op
“SELECT” noch op “RESET” wordt ge-
drukt, keert het scherm automatisch
terug naar de normale modus.

Houd “RESET” ten minste twee se-
conden ingedrukt om het scherm teveranderen in de normale modus.

Ga om verdere instellingen van het
multifunctionele display uit te voeren
terug naar de selectiemodus door “SE-
LECT” en “RESET” ten minste drie se-
conden ingedrukt te houden.
De aftelklok gebruiken:
U kunt de aftelklok als volgt activeren.
1. Druk op “SELECT” om “Stopwatch” te
markeren.
2. Druk op “RESET”.
3. Druk op “SELECT” om “Countdown”
(Aftellen) te markeren.
4. Druk op “RESET”. Het multifunctionele
display verandert in de normale mo-
dus, de stopwatch wordt weergegeven
in plaats van de klok en de indicator
voor de ingeschakelde versnelling ver-
andert in de aftelklok.
5. Druk op “SELECT” of schakel naar
een versnelling en de aftelklok begint
af te tellen vanaf “5”. Tegelijkertijd
knippert het controlelampje schakel-
moment afhankelijk van het weerge-
geven aantal (als bijvoorbeeld “5”wordt weergegeven, knippert het con-
trolelampje vijf maal, wanneer “4”
wordt weergegeven, knippert het con-
trolelampje 4 maal, enzovoort). De
stopwatch begint te tellen wanneer de
aftelklok het aftellen afrondt.
6. Druk op “SELECT” of druk op de start-
knop “” om de aftelklok te stoppen.
7. Druk op “RESET” om de aftelklok en
stopwatch terug te stellen op nul.
8. Druk op “RESET” om de aftelklok te-
rug te stellen en herhaal vervolgens de
stappen 5–6, OF houd “RESET” nog-
maals twee seconden lang ingedrukt
om naar de normale modus te gaan.
OPMERKING

Zorg om verdere instellingen van het multi-
functionele display uit te voeren
dat de ver-
snellingsbak in de vrijstand staat
en keer
terug naar de selectiemodus door “SE-
LECT” en “RESET” ten minste drie secon-
den ingedrukt te houden.
De systeemstatus controleren en terugstel-
len op nulDe status/stand van de volgende items
wordt weergegeven en u kunt de rittellers
terugstellen op nul.


rittellers en kilometerteller

brandstofverbruik

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-12
1
2
3
4
5
6
7
8
9


luchtaanzuigtemperatuur

stand van gasklepopening
OPMERKING


U kunt het menu “System status” (Sys-
teemstatus) niet bekijken als het waar-
schuwingslampje brandstofniveau of
koelvloeistoftemperatuur brandt.

Als het waarschuwingslampje brand-
stofniveau of koelvloeistoftemperatuur
gaat branden terwijl de motor loopt en
het systeemstatusmenu wordt weer-
gegeven, wordt automatisch de nor-
male modus weergegeven.
1. Druk op “SELECT” om “System sta-
tus” (Systeemstatus) te markeren en
druk vervolgens op “RESET”.
2. Druk op “SELECT” om “Yes” (Ja) te
markeren en druk vervolgens op “RE-
SET”. (Markeer “No” (Nee) en druk op
“RESET” om terug te keren naar het
vorige menu.)De weergave verandert in het status-
scherm.
Druk op “SELECT” en de diverse rittellers
en kilometerteller worden in de onderstaan-
de volgorde weergegeven:
(TRIP-F)
→
TRIP-1
→
TRIP-2
→
ODO
→
(TRIP-F)
Druk op “RESET” om een ritteller terug te
stellen op nul.
OPMERKING


Alleen voor Groot-Brittannië: Houd
“SELECT” ten minste twee seconden
ingedrukt om te schakelen tussen mij-
len en kilometers.

Druk op “RESET” om de normale mo-
dus gedurende vijf seconden weer te
geven. Houd “SELECT” en “RESET”
tegelijkertijd ten minste drie seconden
ingedrukt om de weergave te wijzigen
in de normale modus.

Ga om verdere instellingen van het
multifunctionele display uit te voeren
terug naar de selectiemodus door “SE-
LECT” en “RESET” ten minste drie se-
conden ingedrukt te houden.
De onderhoudstellers terugstellen op nul
Met deze functie kunt u de onderhoudstel-
lers voor de banden, de olie en een item
naar keuze terugstellen op nul.
1. Druk op “SELECT” om “Maintenance”
(Onderhoud) te markeren en druk ver-
volgens op “RESET”.
2. Druk op “SELECT” om het item te mar-
keren dat u wilt terugstellen op nul.
3. Druk op “RESET” om het item terug te
stellen op nul.OPMERKING

Het onderste gebied is leeg gelaten voor

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-13
2
34
5
6
7
8
9

een ander item waarvoor de bestuurder de
afstand wil controleren nadat dit is gewij-
zigd, vervangen of gecontroleerd (zoals het
luchtfilterelement, motoronderdelen, enzo-
voort).
4. Druk op “SELECT” om te bladeren
naar “”.
5. Druk op “RESET” om terug te keren
naar het vorige menu.
Zelfdiagnosesysteem
Dit model is uitgerust met een zelfdia-
gnosesysteem voor diverse elektrische cir-
cuits.
Als in een van deze circuits een storing
wordt gedetecteerd, gaat het waarschu-
wingslampje motorstoring branden en geefthet display een foutcode van twee cijfers
weer.
LET OP

DCA11590
Wanneer het display een foutcode aan-
geeft, moet de machine zo spoedig mo-
gelijk worden gecontroleerd om
motorschade te voorkomen.
Het zelfdiagnosesysteem detecteert ook
storingen in de circuits van het startblok-
keersysteem.
Als in een van de circuits van het startblok-
keersysteem een storing wordt gedetec-
teerd, knippert het controlelampje
startblokkering en geeft het display een
foutcode van twee cijfers weer.
OPMERKING

Als het display foutcode 52 weergeeft, be-
treft dit mogelijk een storing in het transpon-
dersignaal. Als deze fout zich voordoet,
probeer dan het volgende.
1. Start de motor met behulp van de co-
deersleutel.
OPMERKING

Houd andere startblokkeersleutels uit de
buurt van het contactslot en bewaar niet
meer dan één startblokkeersleutel aan de-
zelfde sleutelring! Startblokkeersleutels
kunnen signaalstoring veroorzaken, waar-door de motor mogelijk niet kan worden ge-
start.
2. Als de motor start, zet deze dan weer
uit en probeer hem opnieuw te starten
met de standaardsleutels.
3. Als de motor niet kan worden gestart
met een of beide standaardsleutels,
breng dan het voertuig, de codeersleu-
tel en beide standaardsleutels naar
een Yamaha dealer en laat de stan-
daardsleutels opnieuw coderen.
Als het display foutcodes weergeeft, noteer
deze dan en vraag een Yamaha dealer om
het voertuig te controleren.
1. Weergave foutcode
1

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-14
1
2
3
4
5
6
7
8
9

DAU12331
Antidiefstal-alarmsysteem
(optie)
Dit model kan door een Yamaha dealer
worden uitgerust met een optioneel antidief-
stal-alarmsysteem. Neem contact op met
een Yamaha dealer voor nadere informatie.
DAU12347
Stuurschakelaars
LinksRechts
DAU12350
Lichtsignaalschakelaar “”
Druk deze schakelaar in om de koplamp
een lichtsignaal te laten afgeven.
DAU12400
Dimlichtschakelaar “/”
Zet deze schakelaar op “” voor grootlicht
en op “” voor dimlicht.
DAU12460
Richtingaanwijzerschakelaar “/”
Druk deze schakelaar naar “” om afslaan
naar rechts aan te geven. Druk deze scha-
kelaar naar “” om afslaan naar links aan
te geven. Na loslaten keert de schakelaar
terug naar de middenstand. Om de richtin-
1. Lichtsignaalschakelaar “”
2. Dimlichtschakelaar “/”
3. Richtingaanwijzerschakelaar “/”
4. Claxonschakelaar “”
5. Schakelaar alarmverlichting “”
2
3
45
1

1. Noodstopschakelaar “/”
2. Startknop “”
1
2

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-15
2
34
5
6
7
8
9

gaanwijzers uit te schakelen wordt de scha-
kelaar ingedrukt nadat hij is teruggekeerd in
de middenstand.
DAU12500
Claxonschakelaar “”
Druk deze schakelaar in om een claxonsig-
naal te geven.
DAU12660
Noodstopschakelaar “/”
Zet deze schakelaar voor u de motor start
op “”. Zet deze schakelaar op “” om
de motor direct uit te schakelen in een
noodgeval, zoals wanneer de machine om-
slaat of als de gaskabel blijft hangen.
DAU12711
Startknop “”
Druk deze knop in om via de startmotor de
motor rond te draaien. Zie pagina 5-1 voor
startinstructies voordat u de motor start.
DAU41700
Het waarschuwingslampje voor motorsto-
ring gaat branden als de sleutel naar “ON”
wordt gedraaid en de startknop wordt inge-
drukt. Dit wijst echter niet op een storing.
DAU12765
Schakelaar alarmverlichting “”
Druk met de sleutel in de stand “ON” op
deze schakelaar om de alarmverlichting in
te schakelen (gelijktijdig knipperen van alle
richtingaanwijzers).
De alarmverlichting wordt gebruikt in een
noodgeval of om andere verkeersdeelne-
mers te waarschuwen als uw machine stil-
staat in een mogelijk gevaarlijke
verkeerssituatie.
LET OP

DCA10061
Gebruik de alarmverlichting niet gedu-
rende langere tijd als de motor niet
draait omdat hierdoor de accu kan ontla-
den.
DAU12830
Koppelingshendel
De koppelingshendel bevindt zich aan de
linkerstuurgreep. Trek de hendel naar het
stuur toe om de koppeling te ontkoppelen.
Laat de hendel los om de koppeling te laten
aangrijpen. Voor een soepele werking van
de koppeling moet de hendel snel ingetrok-
ken worden en langzaam worden losgela-
ten.
De koppelingshendel is voorzien van een
stelwiel voor het instellen van de stand van
de koppelingshendel. Verstel de afstand
tussen de koppelingshendel en de stuur-
greep door het stelwiel te verdraaien terwijl
1. Koppelingshendel
2. Stelwiel voor afstelpositie koppelingshendel
3. Pijlteken
4. Afstand tussen koppelingshendel en
stuurgreep
4
1
2
3

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-16
1
2
3
4
5
6
7
8
9

de hendel van het stuur vandaan wordt ge-
houden. Controleer of het correcte instel-
punt op het stelwiel tegenover het pijlteken
op de koppelingshendel staat.
De koppelingshendel is voorzien van een
sperschakelaar die deel uitmaakt van het
startspersysteem. (Zie pagina 3-27.)
DAU12870

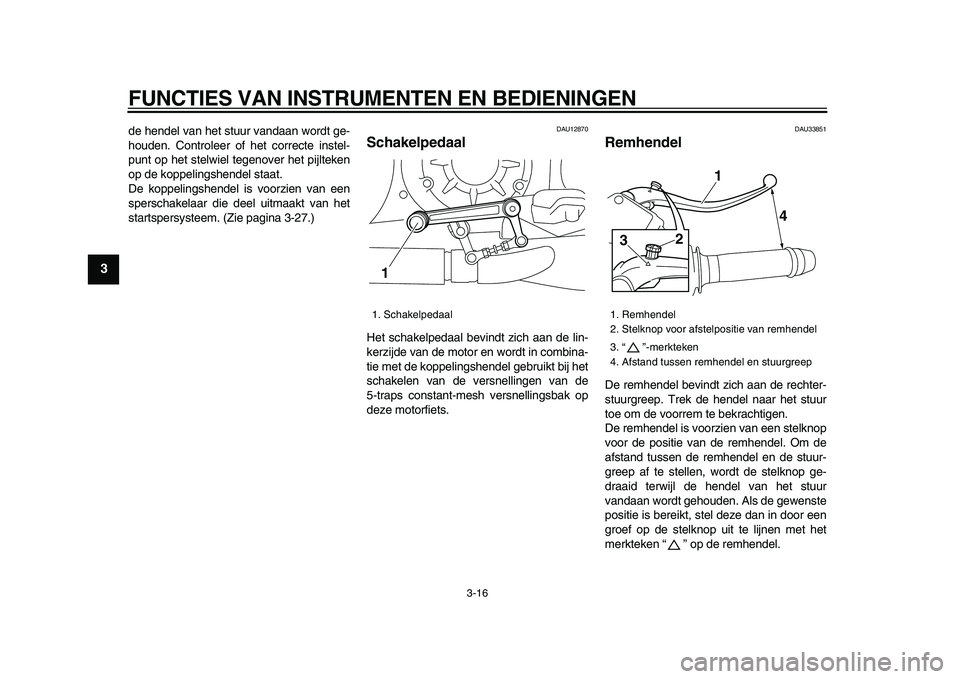

Schakelpedaal
Het schakelpedaal bevindt zich aan de lin-
kerzijde van de motor en wordt in combina-
tie met de koppelingshendel gebruikt bij het
schakelen van de versnellingen van de
5-traps constant-mesh versnellingsbak op
deze motorfiets.
DAU33851
Remhendel
De remhendel bevindt zich aan de rechter-
stuurgreep. Trek de hendel naar het stuur
toe om de voorrem te bekrachtigen.
De remhendel is voorzien van een stelknop
voor de positie van de remhendel. Om de
afstand tussen de remhendel en de stuur-
greep af te stellen, wordt de stelknop ge-
draaid terwijl de hendel van het stuur
vandaan wordt gehouden. Als de gewenste
positie is bereikt, stel deze dan in door een
groef op de stelknop uit te lijnen met het
merkteken “” op de remhendel.
1. Schakelpedaal
1

1. Remhendel
2. Stelknop voor afstelpositie van remhendel
3. “”-merkteken
4. Afstand tussen remhendel en stuurgreep
1
4
2
3
