8-12 * Puesto que estos elementos requieren datos y herramientas especiales, así como conocimientos técnicos, solicite a un concesionario
Yamaha que realice el servicio.
Freno delanteros*Compruebe el funcionamiento/posible existencia de fugas de
líquido. (Ver NOTA 8-13.)
Corrija si es necesario.Freno traserosCompruebe el funcionamiento.
Ajuste si es necesario.Correa trapezoidal*Compruebe funcionamiento.
Compruebe si hay grietas o daños.Ruedas*Compruebe el equilibrio/posible existencia de daños/
excentricidad.
Sustituir si es necesario.Cojinetes de rueda*Compruebe el funcionamiento.
Ajuste si es necesario.Suspensión delantera y
trasera*Compruebe el funcionamiento.
Reemplace si hay daños.Sistema de dirección*Compruebe el funcionamiento/Reemplace si hay daños.
Compruebe la convergencia/Ajuste si es necesario.Junta universal del eje de
transmisión*Lubrique.Guardapolvos de ejes*Compruebe el funcionamiento.
Reemplace si hay danõs.Accesorios y elementos de
fijación*Compruebe los elementos de sujeción y fijación del
chasis.
Corrija si es necesario.Luces e interruptores*Compruebe funcionamiento.
Ajuste las luces de los faros.
ELEMENTO REVISIONESINICIAL CADA
1 mes3 me-
ses6 me-
ses6 me-
ses1 año
U5UH60.book Page 12 Wednesday, October 8, 2003 9:05 AM

8-13

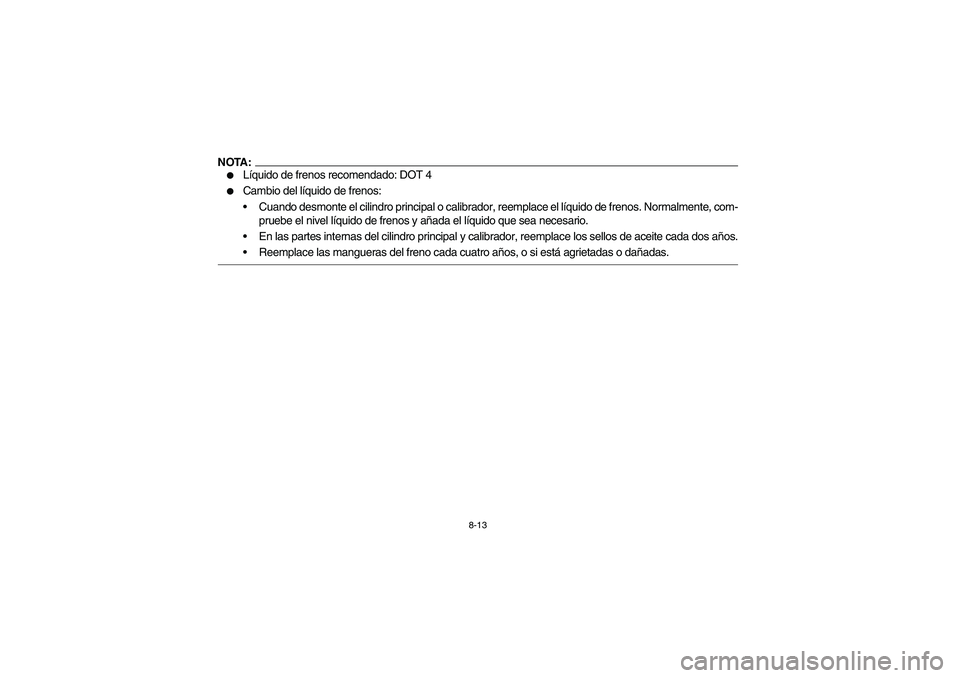

NOTA:

Líquido de frenos recomendado: DOT 4


Cambio del líquido de frenos:
Cuando desmonte el cilindro principal o calibrador, reemplace el líquido de frenos. Normalmente, com-
pruebe el nivel líquido de frenos y añada el líquido que sea necesario.
En las partes internas del cilindro principal y calibrador, reemplace los sellos de aceite cada dos años.
Reemplace las mangueras del freno cada cuatro años, o si está agrietadas o dañadas.
U5UH60.book Page 13 Wednesday, October 8, 2003 9:05 AM

8-14
U5UH60.book Page 14 Wednesday, October 8, 2003 9:05 AM

8-15 1. Panel A
1. Cache A
1. Panel A
EBU08070

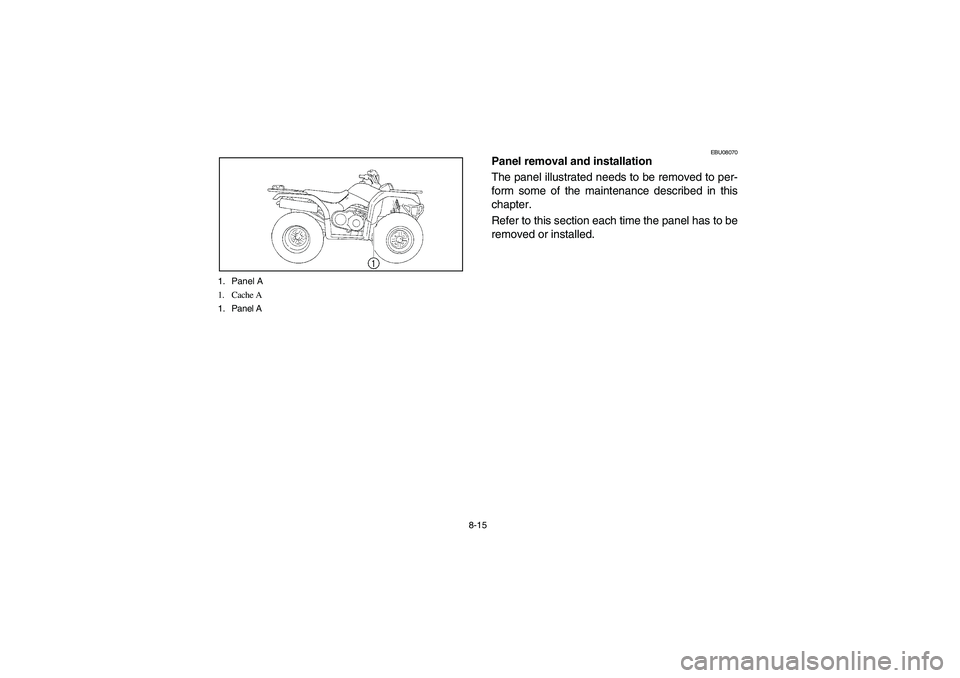

Panel removal and installation
The panel illustrated needs to be removed to per-
form some of the maintenance described in this
chapter.
Refer to this section each time the panel has to be
removed or installed.
U5UH60.book Page 15 Wednesday, October 8, 2003 9:05 AM

8-16
FBU08070

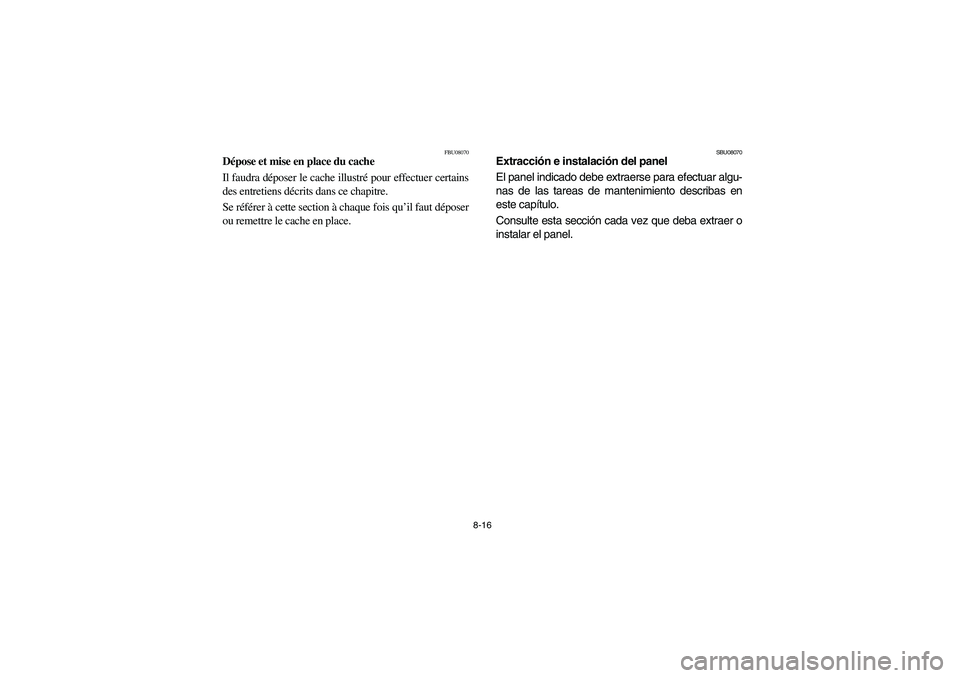

Dépose et mise en place du cache
Il faudra déposer le cache illustré pour effectuer certains
des entretiens décrits dans ce chapitre.
Se référer à cette section à chaque fois qu’il faut déposer
ou remettre le cache en place.
SBU08070
Extracción e instalación del panel
El panel indicado debe extraerse para efectuar algu-
nas de las tareas de mantenimiento describas en
este capítulo.
Consulte esta sección cada vez que deba extraer o
instalar el panel.
U5UH60.book Page 16 Wednesday, October 8, 2003 9:05 AM

8-17 1. Panel A 2. Bolt
1. Cache A 2. Boulon
1. Panel A 2. Perno
EBU01147

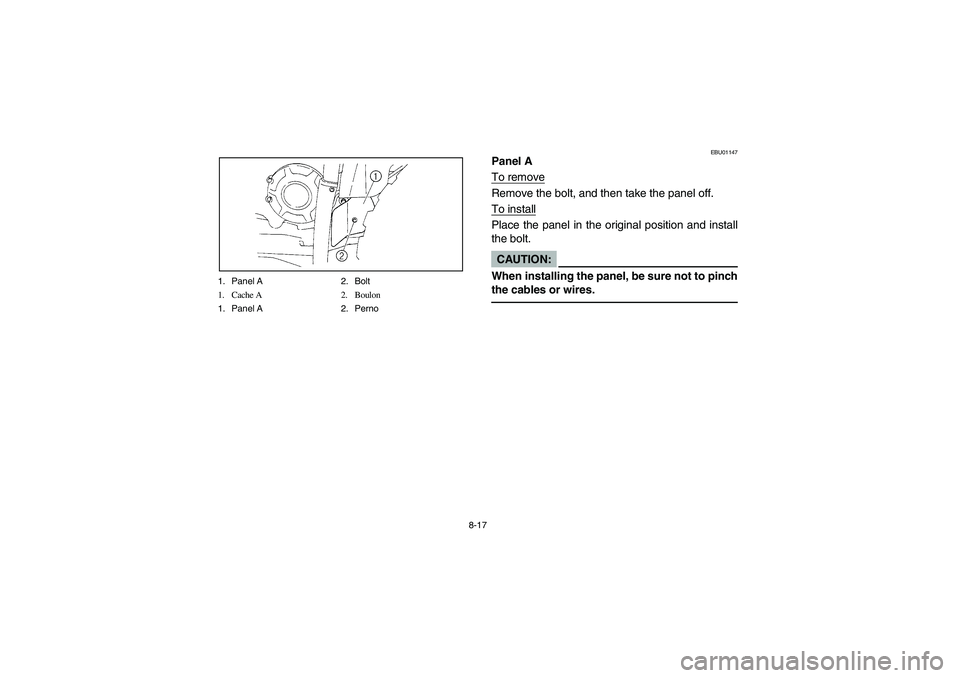

Panel A
To removeRemove the bolt, and then take the panel off.
To installPlace the panel in the original position and install
the bolt.CAUTION:_ When installing the panel, be sure not to pinch
the cables or wires. _
U5UH60.book Page 17 Wednesday, October 8, 2003 9:05 AM

8-18

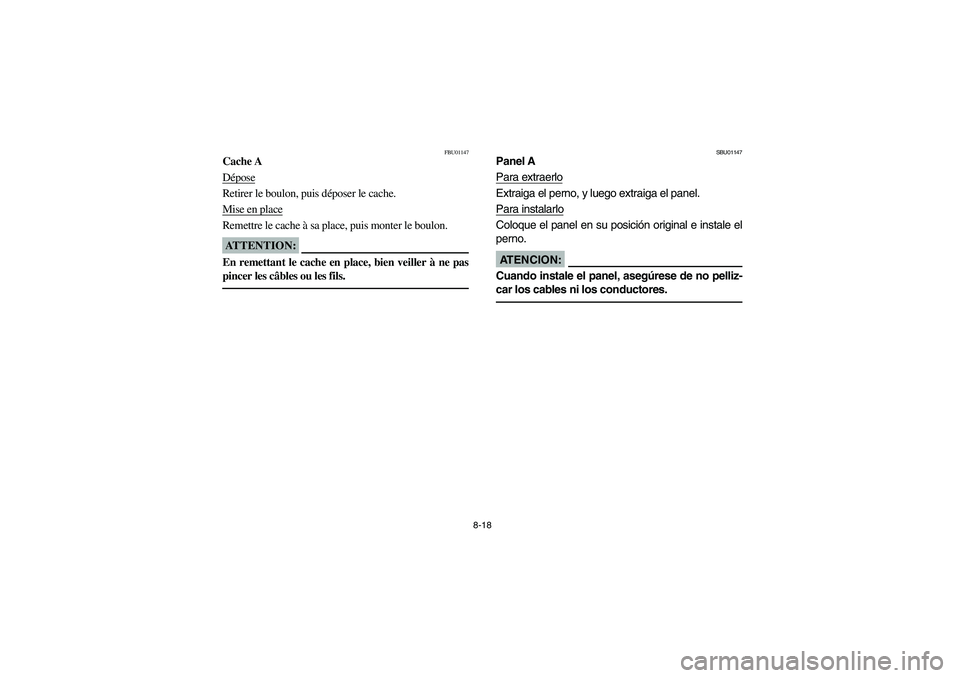

FBU01147
Cache A
DéposeRetirer le boulon, puis déposer le cache.
Mise en placeRemettre le cache à sa place, puis monter le boulon.ATTENTION:_ En remettant le cache en place, bien veiller à ne pas
pincer les câbles ou les fils. _
SBU01147
Panel A
Para extraerloExtraiga el perno, y luego extraiga el panel.
Para instalarloColoque el panel en su posición original e instale el
perno.AT E N C I O N :_ Cuando instale el panel, asegúrese de no pelliz-
car los cables ni los conductores. _
U5UH60.book Page 18 Wednesday, October 8, 2003 9:05 AM

8-19 1. Engine oil filler cap
1. Bouchon de remplissage d’huile de moteur
1. Tapa de relleno de aceite de motor
1. Maximum level mark 2. Minimum level mark
1. Repère de niveau maximum 2. Repère de niveau minimum
1. Marca de nivel máximo 2. Marca de nivel mínimo
EBU14540
Engine oil and oil filter cartridge
The engine oil level should be checked before
each ride. In addition, the oil must be changed and
the oil filter cartridge replaced at the intervals
specified in the periodic maintenance and lubrica-
tion chart.
To check the engine oil level
1. Place the ATV on a level surface.
2. Start the engine, warm it up for several min-
utes, and then turn it off.
3. Wait a few minutes until the oil settles.
4. Remove the engine oil filler cap and wipe off
the dipstick with a clean rag.
5. Insert the dipstick in the oil filler hole (without
screwing it in), and then remove it again to
check the oil level.NOTE:_ The engine oil should be between the minimum
and maximum level marks. _
U5UH60.book Page 19 Wednesday, October 8, 2003 9:05 AM

8-20
FBU14540
Huile de moteur et cartouche du filtre à huile
Il faut vérifier le niveau d’huile de moteur avant chaque
départ. Il convient également de changer l’huile et de
remplacer la cartouche du filtre à huile aux fréquences
spécifiées dans le tableau des entretiens et graissages pé-
riodiques.
Contrôle du niveau d’huile de moteur
1. Placer le VTT sur un plan horizontal.
2. Mettre le moteur en marche, le faire chauffer pen-
dant quelques minutes, puis le couper.
3. Attendre quelques minutes de sorte que l’huile se
rassemble.
4. Retirer le bouchon de remplissage d’huile de mo-
teur et essuyer la jauge avec un chiffon propre.
5. Insérer la jauge sans la visser dans l’orifice de rem-
plissage, puis la retirer à nouveau et vérifier le ni-
veau d’huile.N.B.:_ Le niveau d’huile doit se situer entre les repères de ni-
veau minimum et maximum. _
SBU14540
Aceite de motor y cartucho del filtro de aceite
El nivel del aceite de motor deberá inspeccionarse
antes de empezar a circular. Adicionalmente, el acei-
te deberá cambiarse y reemplazarse el cartucho del
filtro de aceite a los intervalos especificados en el
programa de mantenimiento periódico y en la gráfica
de lubricación.
Inspección del nivel del aceite de motor
1. Ponga el ATV sobre una superficie nivelada.
2. Arranque el motor, caliéntelo durante algunos
minutos, y párelo.
3. Espere algunos minutos hasta que se estabili-
ce el aceite.
4. Extraiga la tapa de relleno de aceite de motor y
frote la varilla de medición del nivel con un paño
limpio.
5. Inserte la varilla de medición del nivel en el ori-
ficio de relleno (sin roscarla), y extráigala des-
pués para comprobar el nivel de aceite.NOTA:_ El nivel del aceite de motor debe estar entre las mar-
cas de nivel máximo y mínimo. _
U5UH60.book Page 20 Wednesday, October 8, 2003 9:05 AM

8-21 1. Engine oil drain bolt
1. Boulon de vidange de l’huile
1. Perno de drenaje del aceite de motor
6. If the engine oil is at or below the minimum
level mark, add sufficient oil of the recom-
mended type to raise it to the correct level.
7. Insert the dipstick into the oil filler hole, and
then tighten the oil filler cap.
To change the engine oil (with or without oil fil-
ter cartridge replacement)
1. Start the engine, warm it up for several min-
utes, and then turn it off.
2. Place an oil pan under the engine to collect
the used oil, and then remove the engine oil
filler cap.
3. Remove the engine oil drain bolt to drain the
oil from the crankcase.
