YAMAHA WOLVERINE 400 2004 Owners Manual

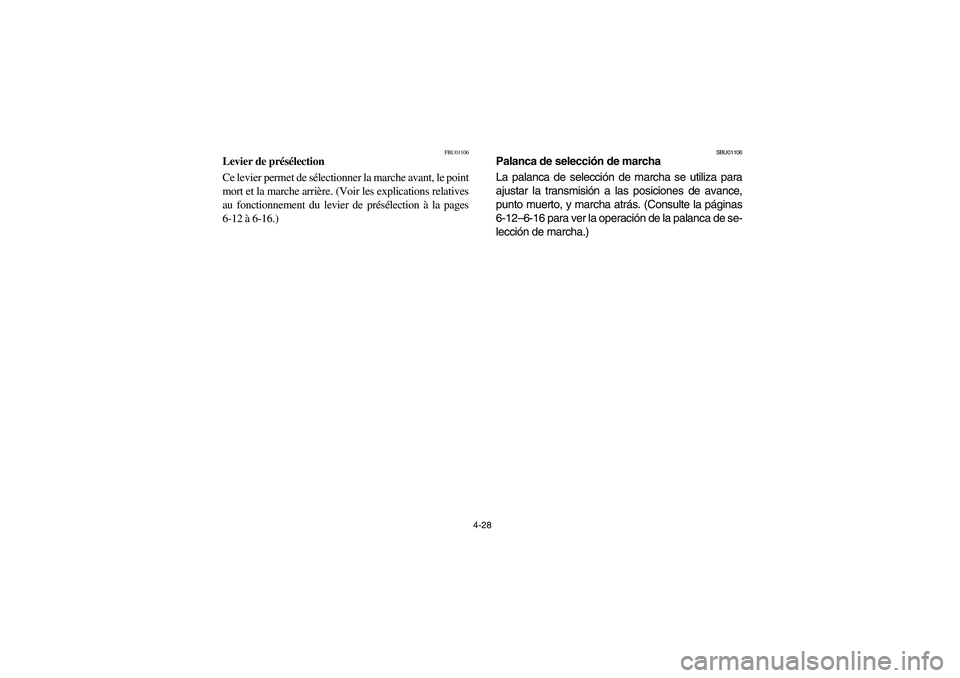

4-28
FBU01106
Levier de présélection
Ce levier permet de sélectionner la marche avant, le point
mort et la marche arrière. (Voir les explications relatives
au fonctionnement du levier de présélection à la pages
6-12 à 6-16.)
SBU01106
Palanca de selección de marcha
La palanca de selección de marcha se utiliza para
ajustar la transmisión a las posiciones de avance,
punto muerto, y marcha atrás. (Consulte la páginas
6-12–6-16 para ver la operación de la palanca de se-
lección de marcha.)
U5TE61.book Page 28 Tuesday, May 6, 2003 4:40 PM

4-29 1. Recoil starter
1. Lanceur à réenroulement
1. Arranque por tracción de cable
1. Fuel tank cap
1. Bouchon du réservoir de carburant
1. Tapón del depósito de combustible
EBU01264
Recoil starter
Firmly grasp the handle and pull slightly until en-
gagement can be felt. Then pull forcefully, being
careful not to pull the rope all the way out.
WARNING
_ Shift the drive select lever into the neutral po-
sition and apply the parking brake before start-
ing the engine or the ATV could start to move
unexpectedly, which could cause an accident. _
EBU00092
Fuel tank cap
Remove the fuel tank cap by turning it counter-
clockwise.
U5TE61.book Page 29 Tuesday, May 6, 2003 4:40 PM

4-30
FBU01264
Lanceur à réenroulement
Saisir fermement la poignée du lanceur et tirer douce-
ment jusqu’à ce que le mécanisme se mette en prise. En-
suite, tirer d’un coup sec, en évitant toutefois de tirer la
corde jusqu’à bout de course.
AVERTISSEMENT
_ Sélectionner le point mort et serrer le frein de station-
nement avant de mettre le moteur en marche. Si cette
consigne n’est pas respectée, le VTT pourrait se dé-
placer subitement, ce qui pourrait être la cause d’un
accident. _
FBU00092
Bouchon du réservoir de carburant
Retirer le bouchon du réservoir de carburant en le tour-
nant dans le sens inverse des aiguilles d’une montre.
SBU01264
Arranque por tracción de cable
Tome con firmeza el asa y tire un poco hasta notar el
engrane. Entonces, tire con fuerza pero con cuidado
de no sacar por completo toda la cuerda.
ADVERTENCIA
_ Antes de poner en marcha el motor, ponga la pa-
lanca selectora de marcha en la posición de pun-
to muerto y aplique el freno de estacionamiento
ya que, de no hacerlo así, el ATV podría ponerse
en movimiento de modo imprevisto y causar un
accidente. _
SBU00092
Tapón del depósito de combustible
Quite el tapón del depósito de combustible hacién-
dolo girar en sentido contrario a las agujas del reloj.
U5TE61.book Page 30 Tuesday, May 6, 2003 4:40 PM

4-31 1. Arrow mark pointing to “OFF”
1. Flèche dirigée vers “OFF”
1. Marca de la flecha señalando a “OFF”
OFF position
Robinet fermé
Posición OFF1. Arrow mark pointing to “ON”
1. Flèche dirigée vers “ON”
1. Marca de la flecha señalando a “ON”ON position
Robinet ouvert
Posición ON
EBU00093
Fuel cock
The fuel cock supplies fuel from the fuel tank to the
carburetor.
The fuel cock has three positions.
OFF: With the lever in this position, fuel will not
flow. Always turn the lever to this position
when the engine is not running.
ON: With the lever in this position, fuel flows to
the carburetor. Normal riding is done with
the lever in this position.
U5TE61.book Page 31 Tuesday, May 6, 2003 4:40 PM

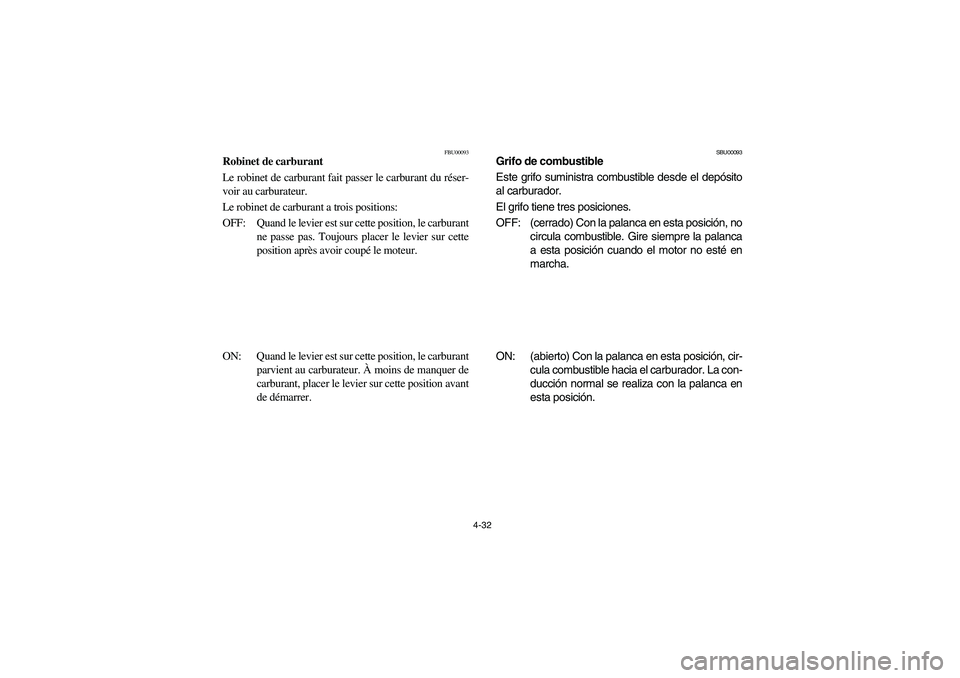

4-32
FBU00093
Robinet de carburant
Le robinet de carburant fait passer le carburant du réser-
voir au carburateur.
Le robinet de carburant a trois positions:
OFF: Quand le levier est sur cette position, le carburant
ne passe pas. Toujours placer le levier sur cette
position après avoir coupé le moteur.
ON: Quand le levier est sur cette position, le carburant
parvient au carburateur. À moins de manquer de
carburant, placer le levier sur cette position avant
de démarrer.
SBU00093
Grifo de combustible
Este grifo suministra combustible desde el depósito
al carburador.
El grifo tiene tres posiciones.
OFF: (cerrado) Con la palanca en esta posición, no
circula combustible. Gire siempre la palanca
a esta posición cuando el motor no esté en
marcha.
ON: (abierto) Con la palanca en esta posición, cir-
cula combustible hacia el carburador. La con-
ducción normal se realiza con la palanca en
esta posición.
U5TE61.book Page 32 Tuesday, May 6, 2003 4:40 PM

4-33 1. Arrow mark pointing to “RES”
1. Flèche dirigée vers “RES”
1. Marca de la flecha señalando a “RES”
RES position
Réserve
Posición RES1. Starter (choke) “”
1. Starter (enrichisseur) “”
1. Starter (choke) “”
RES: This indicates reserve. If you run out of fuel
while riding, turn the lever to this position.
THEN FILL THE FUEL TANK AT THE
FIRST OPPORTUNITY. After refuelling, re-
turn the fuel cock lever to the “ON” position.
EBU00095
Starter (choke) “”
Starting a cold engine requires a richer air-fuel
mixture. A separate starter circuit supplies this
mixture.
Move in direction
a to turn on the starter (choke).
Move in direction
b to turn off the starter (choke).
Refer to “Starting a cold engine” for proper opera-
tion. (See pages 6-3–6-7.)
U5TE61.book Page 33 Tuesday, May 6, 2003 4:40 PM

4-34
RES: Position réserve. Quand le carburant vient à man-
quer pendant une randonnée, placer le levier sur
cette position. REMPLIR LE RÉSERVOIR DÈS
QUE POSSIBLE. Après le ravitaillement, repla-
cer le levier sur “ON”.
FBU00095
Starter (enrichisseur) “”
La mise en marche à froid requiert un mélange air-carbu-
rant plus riche. C’est le starter qui remplit cette fonction
d’enrichissement du mélange.
Déplacer dans la direction “a” pour mettre le starter (en-
richisseur) en service.
Déplacer dans la direction “b” pour mettre le starter (en-
richisseur) hors service.
La marche à suivre correcte est décrite à la section “Mise
en marche d’un moteur froid”. (Pour plus de détails, voir
pages 6-4 à 6-8.)
RES: Indica reserva de combustible. Si se queda
sin combustible durante la marcha, gire la pa-
lanca a esta posición. DESPUES, LLENE EL
DEPOSITO DE COMBUSTIBLE A LA PRI-
MERA OPORTUNIDAD. Tras repostar, lleve
de nuevo la palanca del grifo de combustible
a la posición “ON” (abierto).
SBU00095
Starter (choke) “”
Cuando el motor está frío, requiere una mezcla más
rica de combustible para arrancar. Esta mezcla se
suministra a través de un circuito separado, el circui-
to del “starter”.
Mueva en la dirección “
a” para conectar el starter
(choke).
Mueva en la dirección “
b” para desconectar el star-
ter (choke).
Consulte el apartado de “Arranque en frío del motor”
para ver la operación adecuada. (Consulte la pági-
nas 6-4–6-8.)
U5TE61.book Page 34 Tuesday, May 6, 2003 4:40 PM

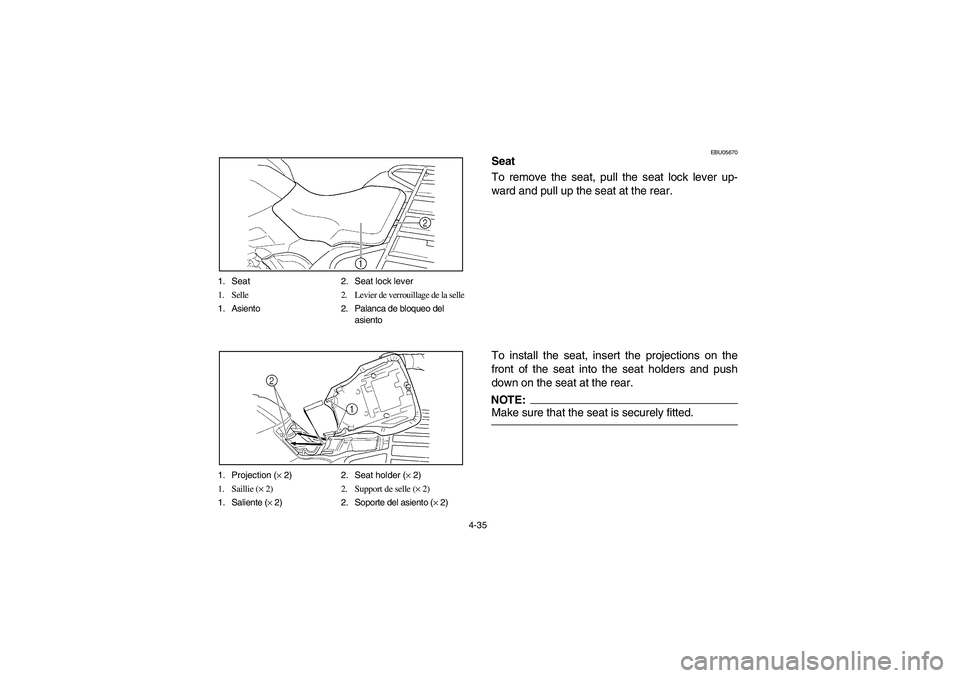

4-35 1. Seat 2. Seat lock lever
1. Selle 2. Levier de verrouillage de la selle
1. Asiento 2. Palanca de bloqueo del
asiento
1. Projection (× 2) 2. Seat holder (× 2)
1. Saillie (× 2) 2. Support de selle (× 2)
1. Saliente (× 2) 2. Soporte del asiento (× 2)
EBU05670
Seat
To remove the seat, pull the seat lock lever up-
ward and pull up the seat at the rear.
To install the seat, insert the projections on the
front of the seat into the seat holders and push
down on the seat at the rear.NOTE:_ Make sure that the seat is securely fitted. _
U5TE61.book Page 35 Tuesday, May 6, 2003 4:40 PM

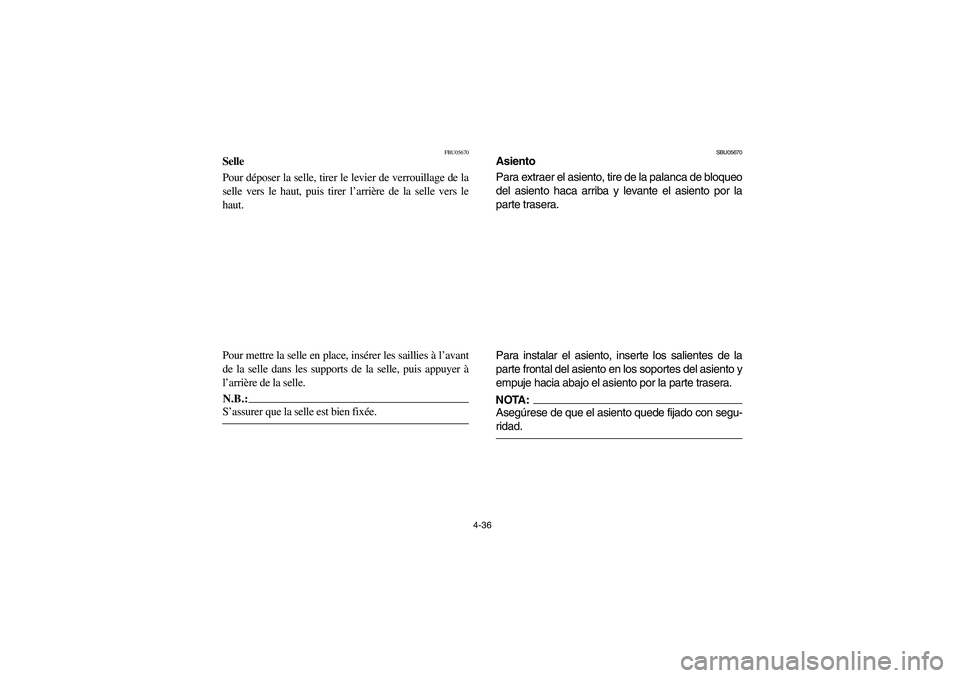

4-36
FBU05670
Selle
Pour déposer la selle, tirer le levier de verrouillage de la
selle vers le haut, puis tirer l’arrière de la selle vers le
haut.
Pour mettre la selle en place, insérer les saillies à l’avant
de la selle dans les supports de la selle, puis appuyer à
l’arrière de la selle.N.B.:_ S’assurer que la selle est bien fixée. _
SBU05670
Asiento
Para extraer el asiento, tire de la palanca de bloqueo
del asiento haca arriba y levante el asiento por la
parte trasera.
Para instalar el asiento, inserte los salientes de la
parte frontal del asiento en los soportes del asiento y
empuje hacia abajo el asiento por la parte trasera.NOTA:_ Asegúrese de que el asiento quede fijado con segu-
ridad. _
U5TE61.book Page 36 Tuesday, May 6, 2003 4:40 PM

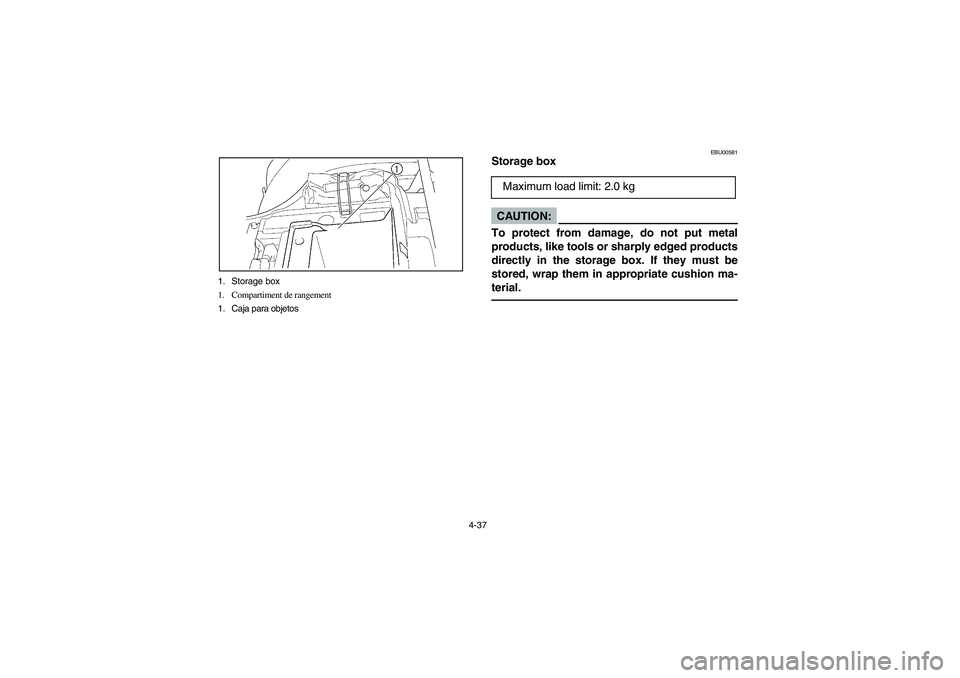

4-37 1. Storage box
1. Compartiment de rangement
1. Caja para objetos
EBU00581
Storage boxCAUTION:_ To protect from damage, do not put metal
products, like tools or sharply edged products
directly in the storage box. If they must be
stored, wrap them in appropriate cushion ma-
terial. _
Maximum load limit: 2.0 kg
U5TE61.book Page 37 Tuesday, May 6, 2003 4:40 PM
