ESP YAMAHA WOLVERINE 450 2004 Notices Demploi (in French)

FBU00946
INTRODUCTION
Félicitations pour l’achat du YFM450FA de Yamaha. Ce
modèle représente le fruit de nombreuses années d’expé-
rience Yamaha dans la production de véhicules de sport,
de tourisme et de course. Ce véhicule permettra à son pi-
lote de pleinement apprécier la perfection technique et la
fiabilité qui ont fait de Yamaha un leader dans ces domai-
nes. Ce manuel apporte une meilleure compréhension
des caractéristiques et du fonctionnement du véhicule.
Le manuel donne en outre des conseils importants re-
latifs à la sécurité. Il informe sur les compétences et
techniques particulières indispensables au pilotage du
véhicule.
Ce manuel explique également les procédés
d’inspection et d’entretien élémentaires. Les concession-
naires Yamaha sont au service de leur clientèle et répon-
dront à toute question concernant le fonctionnement ou
l’entretien de ce véhicule.
SBU00946
INTRODUCCIÓN
Le felicitamos por su compra de la Yamaha
YFM450FA. Representa el resultado de muchos
años de experiencia de Yamaha en la producción de
máquinas deportivas, de turismo, y de competición
que marcan el ritmo de las carreras. Con la compra
de esta Yamaha, podrá apreciar el alto grado de per-
fección técnica y fiabilidad que han convertido a
Yamaha en el líder de estos campos. El presente
manual le proporcionará un buen conocimiento bási-
co de las características y el manejo del ATV.
También contiene indicaciones importantes
acerca de la seguridad y aporta información so-
bre las técnicas y habilidades especiales nece-
sarias para conducir el ATV, así como los procedi-
mientos básicos de mantenimiento e inspección. Si
tiene alguna duda respecto al mantenimiento o ma-
nejo del ATV, consulte a su concesionario Yamaha.
U5ND61.book Page 5 Thursday, June 5, 2003 7:02 PM

MESSAGES DE SÉCURITÉ IMPORTANTS:

LIRE CE MANUEL DANS SON INTÉGRALITÉ
AVANT D’UTILISER CE VÉHICULE. IL EST
IMPÉRATIF DE BIEN COMPRENDRE TOUTES
LES INSTRUCTIONS.


RESPECTER LES INSTRUCTIONS REPRISES
SUR LES ÉTIQUETTES D’AVERTISSEMENT
ET D’ATTENTION COLLÉES SUR LE VÉHICU-
LE.


NE PAS PERMETTRE AUX MOINS DE 16 ANS
DE PILOTER CE VTT ET TOUT VTT DE PLUS
DE 90 cm
3.MENSAJE IMPORTANTE SOBRE SEGURIDAD:


LEA ÍNTEGRAMENTE ESTE MANUAL ANTES
DE UTILIZAR EL ATV. ASEGÚRESE DE HA-
BER COMPRENDIDO TODAS LAS INSTRUC-
CIONES.


PRESTE GRAN ATENCIÓN A TODAS LAS ETI-
QUETAS DE PRECAUCIÓN Y ADVERTENCIA
DEL ATV.


ESTE ATV Y, EN GENERAL, CUALQUIER
OTRO DE CILINDRADA SUPERIOR A 90 cc.
NO DEBE SER CONDUCIDO POR PERSO-
NAS DE EDAD INFERIOR A 16 AÑOS.
U5ND61.book Page 7 Thursday, June 5, 2003 7:02 PM

FBU00801
RENSEIGNEMENTS
IMPORTANTS SUR CE MANUEL
LE NON-RESPECT DES AVERTISSEMENTS DON-
NÉS DANS CE MANUEL PEUT ENTRAÎNER DES
BLESSURES GRAVES ET LA MORT.
Les informations particulièrement importantes sont repé-
rées par les notations suivantes:_ Le symbole de danger incite à ÊTRE VIGILANT,
CAR LA SÉCURITÉ EST EN JEU!
AVERTISSEMENT
_ Le non-respect des instructions données sous un
AVERTISSEMENT peut entraîner des blessuresgraves ou la mort
du pilote, d’un tiers ou d’une per-
sonne inspectant ou réparant le véhicule.
SBU00801
INFORMACIÓN IMPORTANTE
SOBRE ESTE MANUAL
LA INOBSERVANCIA DE LAS ADVERTENCIAS
CONTENIDAS EN ESTE MANUAL PUEDE ACA-
RREAR LESIONES GRAVES O INCLUSO MOR-
TALES.
La información de especial importancia se señala en
este manual con las siguientes notaciones:_ El símbolo de alerta de seguridad significa
¡ATENCIÓN! ¡MANTÉNGASE ALERTA! ¡PELI-
GRA SU SEGURIDAD!
ADVERTENCIA
_ La inobservancia de las instrucciones de AD-
VERTENCIA puede ser causa de lesiones graveso mortales
para el usuario de la máquina, las per-
sonas situadas en sus proximidades o los técni-
cos encargados de su inspección o reparación.
U5ND61.book Page 2 Thursday, June 5, 2003 7:02 PM

ATTENTION:
Un ATTENTION indique les précautions particuliè-
res à prendre pour éviter d’endommager le véhicule.
N.B.:
Un N.B. fournit les renseignements nécessaires à la clari-
fication et à la simplification des divers travaux.
AT E N C I O N :_ Los avisos de ATENCIÓN indican precauciones
especiales que deben adoptarse para evitar que
la máquina sufra daños.
NOTA:
Las NOTAS contienen información importante para
facilitar o aclarar los procedimientos.
U5ND61.book Page 4 Thursday, June 5, 2003 7:02 PM

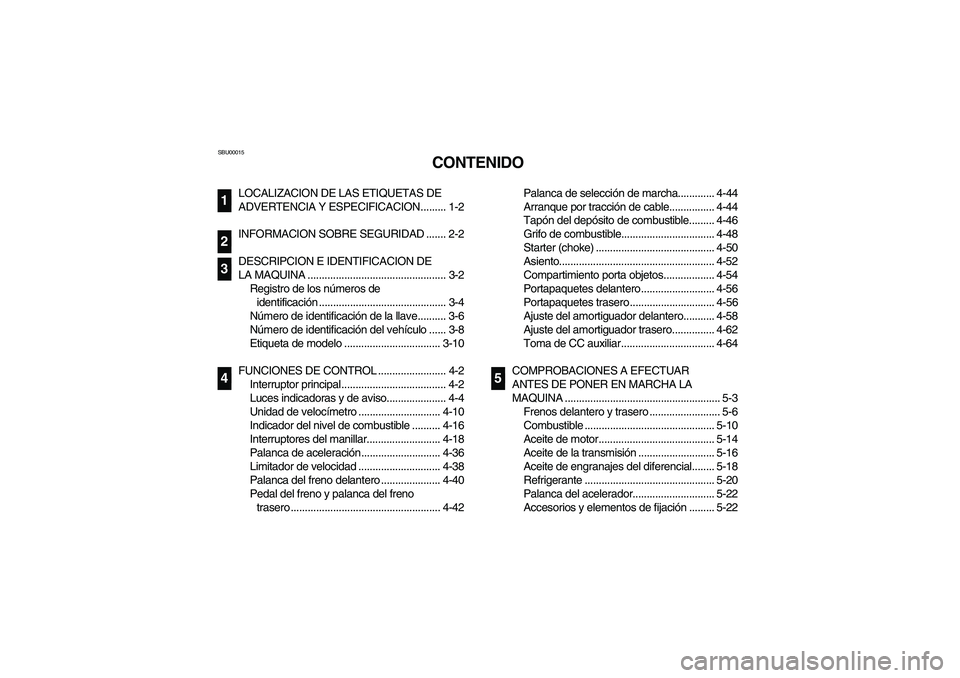

SBU00015
CONTENIDO
LOCALIZACION DE LAS ETIQUETAS DE
ADVERTENCIA Y ESPECIFICACION......... 1-2
INFORMACION SOBRE SEGURIDAD ....... 2-2
DESCRIPCION E IDENTIFICACION DE
LA MAQUINA ................................................. 3-2
Registro de los números de
identificación ............................................. 3-4
Número de identificación de la llave.......... 3-6
Número de identificación del vehículo ...... 3-8
Etiqueta de modelo .................................. 3-10
FUNCIONES DE CONTROL ........................ 4-2
Interruptor principal ..................................... 4-2
Luces indicadoras y de aviso..................... 4-4
Unidad de velocímetro ............................. 4-10
Indicador del nivel de combustible .......... 4-16
Interruptores del manillar.......................... 4-18
Palanca de aceleración............................ 4-36
Limitador de velocidad ............................. 4-38
Palanca del freno delantero ..................... 4-40
Pedal del freno y palanca del freno
trasero ..................................................... 4-42
1234
Palanca de selección de marcha............. 4-44
Arranque por tracción de cable................ 4-44
Tapón del depósito de combustible......... 4-46
Grifo de combustible................................. 4-48
Starter (choke) .......................................... 4-50
Asiento....................................................... 4-52
Compartimiento porta objetos.................. 4-54
Portapaquetes delantero.......................... 4-56
Portapaquetes trasero .............................. 4-56
Ajuste del amortiguador delantero........... 4-58
Ajuste del amortiguador trasero............... 4-62
Toma de CC auxiliar................................. 4-64
COMPROBACIONES A EFECTUAR
ANTES DE PONER EN MARCHA LA
MAQUINA ....................................................... 5-3
Frenos delantero y trasero ......................... 5-6
Combustible .............................................. 5-10
Aceite de motor......................................... 5-14
Aceite de la transmisión ........................... 5-16
Aceite de engranajes del diferencial........ 5-18
Refrigerante .............................................. 5-20
Palanca del acelerador............................. 5-22
Accesorios y elementos de fijación ......... 5-22
5
U5ND61.book Page 1 Thursday, June 5, 2003 7:02 PM

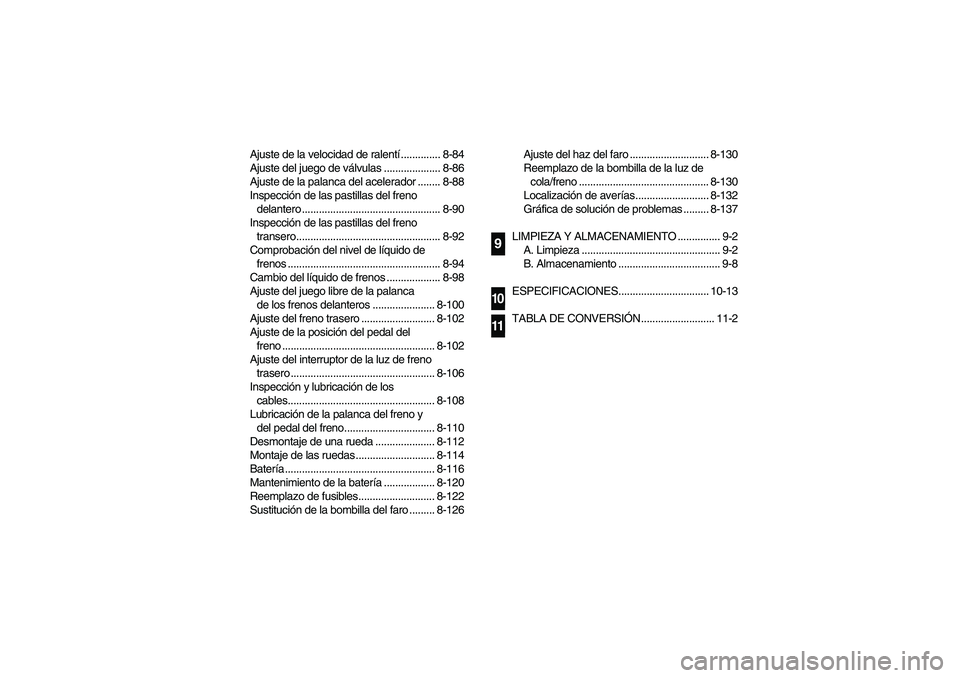

Ajuste de la velocidad de ralentí.............. 8-84
Ajuste del juego de válvulas .................... 8-86
Ajuste de la palanca del acelerador ........ 8-88
Inspección de las pastillas del freno
delantero ................................................. 8-90
Inspección de las pastillas del freno
transero................................................... 8-92
Comprobación del nivel de líquido de
frenos ...................................................... 8-94
Cambio del líquido de frenos ................... 8-98
Ajuste del juego libre de la palanca
de los frenos delanteros ...................... 8-100
Ajuste del freno trasero .......................... 8-102
Ajuste de la posición del pedal del
freno ...................................................... 8-102
Ajuste del interruptor de la luz de freno
trasero ................................................... 8-106
Inspección y lubricación de los
cables.................................................... 8-108
Lubricación de la palanca del freno y
del pedal del freno................................ 8-110
Desmontaje de una rueda ..................... 8-112
Montaje de las ruedas ............................ 8-114
Batería ..................................................... 8-116
Mantenimiento de la batería .................. 8-120
Reemplazo de fusibles........................... 8-122
Sustitución de la bombilla del faro ......... 8-126Ajuste del haz del faro ............................ 8-130
Reemplazo de la bombilla de la luz de
cola/freno .............................................. 8-130
Localización de averías.......................... 8-132
Gráfica de solución de problemas ......... 8-137
LIMPIEZA Y ALMACENAMIENTO ............... 9-2
A. Limpieza ................................................. 9-2
B. Almacenamiento .................................... 9-8
ESPECIFICACIONES................................ 10-13
TABLA DE CONVERSIÓN.......................... 11-2
91011
U5ND61.book Page 3 Thursday, June 5, 2003 7:02 PM

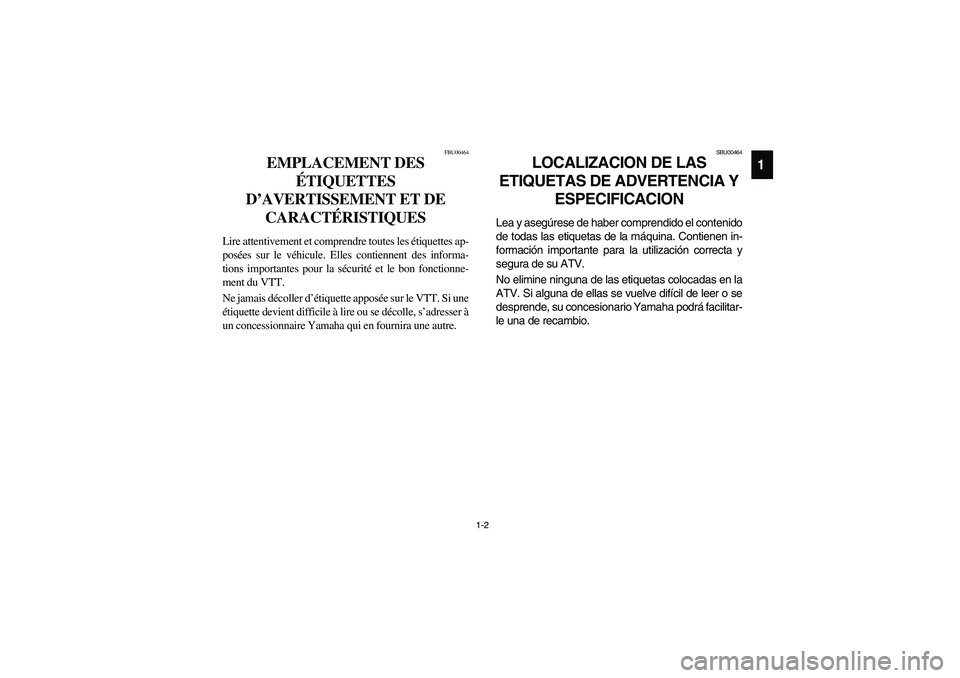

1-2
1
FBU00464
EMPLACEMENT DES
ÉTIQUETTES
D’AVERTISSEMENT ET DE
CARACTÉRISTIQUES
Lire attentivement et comprendre toutes les étiquettes ap-
posées sur le véhicule. Elles contiennent des informa-
tions importantes pour la sécurité et le bon fonctionne-
ment du VTT.
Ne jamais décoller d’étiquette apposée sur le VTT. Si une
étiquette devient difficile à lire ou se décolle, s’adresser à
un concessionnaire Yamaha qui en fournira une autre.
SBU00464
LOCALIZACION DE LAS
ETIQUETAS DE ADVERTENCIA Y
ESPECIFICACION
Lea y asegúrese de haber comprendido el contenido
de todas las etiquetas de la máquina. Contienen in-
formación importante para la utilización correcta y
segura de su ATV.
No elimine ninguna de las etiquetas colocadas en la
ATV. Si alguna de ellas se vuelve difícil de leer o se
desprende, su concesionario Yamaha podrá facilitar-
le una de recambio.
U5ND61.book Page 2 Thursday, June 5, 2003 7:02 PM

1-10
For Europe
Pour l’Europe
Para Europa
5ND-F1558
-20
GBDEFINLPS
Turning the ATV in 4WD
-LOCK
(
“DIFF. LOCK”)
takes more effort.
Operate at a slow speed and allow extra time and
distance for manueuvers to avoid loss of control.
Wenden in der Stellung “4WD
-LOCK”
(
“DIFF. LOCK”)
1st mühsamer.
Reduzierte Geschwindigkeit sowie zusätzliche
Manövrierzeit und
-strecke bedeuten bessere
Fahrzeugkontrolle.
Girar el ATV con tracción a las 4 ruedas y
bloqueo del diferencial (
“DIFF. LOCK”)
cuesta más.
Para evitar perder el cóntrol, circule a baja
veiocidad y prevea más tiempo y distancia para
las maniobras.
La prise de virages requiert plus d’efforts en
traction 4WD
-LOCK
(
“DIFF. LOCK”).
Toujours rouler lentement et se réserver plus de
temps et d’espace pour les manœuvres afin
d’éviter de perdre le controle du véhicule.
L’uso dello sterzo dell’ATV con la trazione
4WD
-LOCK
(
“DIFF. LOCK”) richiede uno sforzo
moggiore.
Guidare a bassa velocità e prevedere un tempo
e una distanza maggiori per le manovre per
evitare di perdere il controllo.
In 4WD
-LOCK
(
“DIFF. LOCK”) is meer kracht
vereist om met de ATV een bocht te nemen.
Rijd langzaam, neem de tijd bij het manoeuvreren
en houd ruime afstand aan om uw controle over
het voertuig te behouden.
Rodar o ATV para 4WD
-LOCK
(
“DIFF. LOCK”)
requer mais esforço.
Prossiga a baixa velocidada e deixe tempo e
distäncia suficientes para efectuar manobras sem
perder o controlo.
Det krävs mer kraft för att vrida pá ATV i Läget
4WD
-LOCK
(
“DIFF. LOCK”).
Kör längsamt och sätt av mer tid och större avstánd
för manövrar, för att inte riskera att tappa kontrollen.
9For Oceania
Pour l’Océanie
Para Oceanía
9
Turning the ATV in 4WD-LOCK(
“DIFF. LOCK”
)
takes more effort.
Operate at a slow speed and allow
extra time and distance for maneuvers
to avoid loss of control.
5ND-F1558-00
WARNING
U5ND61.book Page 10 Thursday, June 5, 2003 7:02 PM

2-2
2
CONSIGNES DE SÉCURITÉ
FBU00192
UN VTT N’EST PAS UN JOUET ET SA CONDUI-TE PEUT ETRE DANGEREUSE.

Un VTT se manie
différemment des autres véhicules, y compris des moto-
cyclettes et des voitures. Un accident est vite arrivé et
peut survenir si les précautions nécessaires ne sont pas
prises, même lors de l’exécution de manœuvres de routi-
ne, telles que la prise de virages et la conduite en côte ou
sur des obstacles.
Le non-respect des instructions suivantes peut être à l’ori-
gine de GRAVES BLESSURES OU MÊME ENTRAÎ-
NER LA MORT:


Lire attentivement ce manuel et toutes les étiquettes
apposées sur le véhicule et respecter les marches à
suivre décrites.


Ne jamais conduire un VTT avant d’avoir suivi un
cours de pilotage.


Toujours observer les recommandations suivantes
concernant l’âge du conducteur:
– Un jeune de moins de 16 ans ne doit jamais condui-
re un VTT d’une cylindrée de plus de 90 cm
3.


Ne jamais permettre aux moins de 16 ans conduire un
VTT sans la supervision d’adultes et ne pas laisser
rouler un jeune s’il n’a pas les aptitudes requises pour
conduire le VTT en toute sécurité.
INFORMACION SOBRE SEGURIDAD
SBU00192
EL ATV NO ES UN JUGUETE; SU CONDUCCIÓNPUEDE RESULTAR PELIGROSA.
El ATV se con-
duce de modo distinto a otros vehículos, como los
coches o las motocicletas. Se puede producir rápida-
mente una colisión o un vuelco, incluso durante ma-
niobras de rutina como giros, conducción en laderas
o paso sobre obstáculos, si no se toman las debidas
precauciones.
Si no sigue estas instrucciones, puede sufrir LESIO-
NES GRAVES O INCLUSO LA MUERTE:


Lea atentamente este manual y todas las etique-
tas, y siga los procedimientos de manejo descri-
tos.


No conduzca nunca un ATV sin la instrucción o el
entrenamiento adecuados.


Siga siempre las recomendaciones en cuanto a
la edad:
– Un muchacho menor de 16 años no debe con-
ducir nunca un ATV con motor de cilindrada su-
perior a 90 cc.


No permita que un muchacho menor de 16 años
maneje un ATV sin la supervisión de un adulto, ni
que utilice el vehículo de forma continuada si ca-
rece de la destreza suficiente para manejarlo con
seguridad.
U5ND61.book Page 2 Thursday, June 5, 2003 7:02 PM

2-5

Always inspect your ATV each time you use it
to make sure it is in safe operating condition.
Always follow the inspection and maintenance
procedures and schedules described in this
manual.


Always keep both hands on the handlebars
and both feet on the footboards of the ATV dur-
ing operation.


Always go slowly and be extra careful when op-
erating on unfamiliar terrain. Always be alert to
changing terrain conditions when operating the
ATV.


Never operate on excessively rough, slippery
or loose terrain until you have learned and
practiced the skills necessary to control the
ATV on such terrain. Always be especially cau-
tious on these kinds of terrain.


Always follow proper procedures for turning as
described in this manual. Practice turning at
low speeds before attempting to turn at faster
speeds. Do not turn at excessive speed.
U5ND61.book Page 5 Thursday, June 5, 2003 7:02 PM
