4 - 2
ENG

TUYAU D’ECHAPPEMENT ET SILENCIEUX
KRÜMMER UND SCHALLDÄMPFER
TUBO DI SCARICO E SILENZIATORE
KRÜMMER UND SCHALLDÄMPFER

Nicht USA
Demontage-Arbeiten:
1
Schalldämpfer demontieren
2
Krümmer demontieren
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
KRÜMMER UND SCHALLDÄMPFER
DEMONTIEREN
Vorbereitung für den Ausbau Seitenabdeckung (rechts) Siehe unter “SITZBANK, KRAFTSTOFFTANK UND
SEITENABDECKUNGEN”.
1 Schraube (Schalldämpferschelle) 1 Nur lockern.
2 Schraube [Schalldämpfer (Vorn)] 1
3 Schraube [Schalldämpfer (Hinten)] 1
4 Schalldämpfer 1
5 Schalldämpferschelle 1
6 Mutter (Krümmer) 1
7 Schraube (Krümmer) 1
8 Auspuffrohr 1
9Dichtung
2
1
2
2

TUYAU D’ECHAPPEMENT ET SILENCIEUX

Excepté pour USA
Organisation de la dépose:
1
Dépose du silencieux
2
Dépose du tuyau d’échappement
Organisation de la dépose Ordre Nom de pièce Qté Remarques
DEPOSE DU TUYAU D’ECHAPPEMENT
ET DU SILENCIEUX
Préparation à la dépose Cache latéral (droit) Se reporter à la section “SELLE, RESERVOIR DE CAR-
BURANT ET CACHES LATERAUX”.
1 Boulon (bride de silencieux) 1 Desserrer uniquement.
2 Boulon [silencieux (avant)] 1
3 Boulon [silencieux (arrière)] 1
4 Silencieux 1
5 Bride de silencieux 1
6 Ecrou (tuyau d’échappement) 1
7 Boulon (tuyau d’échappement) 1
8 Tuyau d’échappement 1
9Joint
2
1
2
2

TUBO DI SCARICO E SILENZIATORE

Tranne per USA
Portata dello smontaggio:
1
Rimozione silenziatore
2
Rimozione tubo di scarico
Portata dello smontaggio Ordine Denominazione Quantità Osservazioni
RIMOZIONE TUBO DI SCARICO E
SILENZIATORE
Preparazione per lo smontaggio Carenatura lato destro Fare riferimento al paragrafo “SELLA, SERBATOIO
DEL CARBURANTE E CARENATURA LATERALE”.
1 Bullone (Morsetto silenziatore) 1 Allentare soltanto.
2 Bullone [silenziatore (anteriore)] 1
3 Bullone [silenziatore (posteriore)] 1
4 Silenziatore 1
5 Morsetto silenziatore 1
6 Dado (tubo di scarico) 1
7 Bullone (tubo di scarico) 1
8 Tubo di scarico 1
9Guarnizione
2
1
2
2

4 - 3
ENG

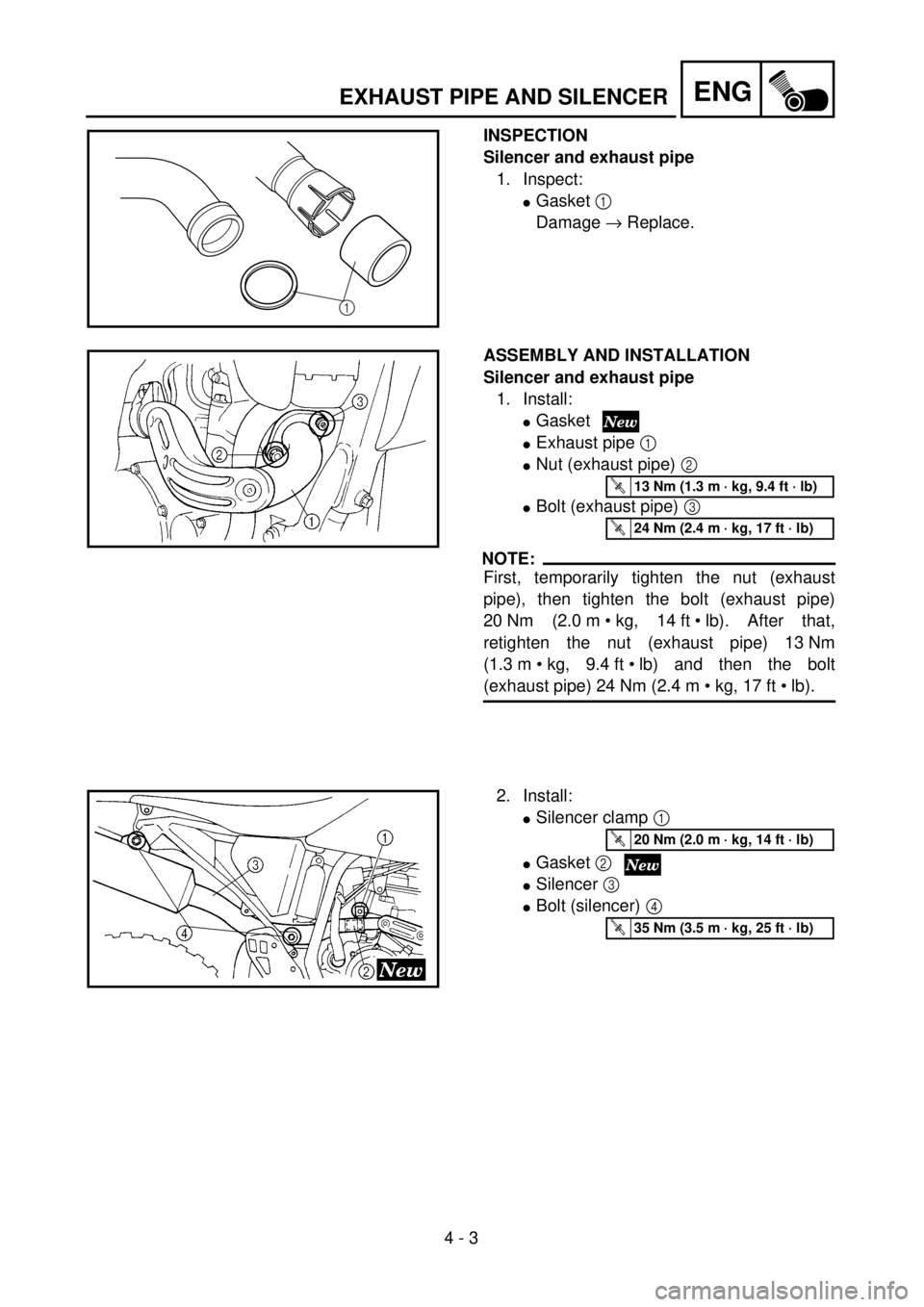

EXHAUST PIPE AND SILENCER
INSPECTION
Silencer and exhaust pipe
1. Inspect:
l
Gasket
1

Damage
®
Replace.
1

ASSEMBLY AND INSTALLATION
Silencer and exhaust pipe
1. Install:
l
Gasket
l
Exhaust pipe
1

l
Nut (exhaust pipe)
2

l
Bolt (exhaust pipe)
3

NOTE:

First, temporarily tighten the nut (exhaust
pipe), then tighten the bolt (exhaust pipe)
20 Nm (2.0 m • kg, 14 ft • lb). After that,
retighten the nut (exhaust pipe) 13 Nm
(1.3 m • kg, 9.4 ft • lb) and then the bolt
(exhaust pipe) 24 Nm (2.4 m • kg, 17 ft • lb).
T R..13 Nm (1.3 m · kg, 9.4 ft · lb)
T R..24 Nm (2.4 m · kg, 17 ft · lb)

2. Install:
l
Silencer clamp
1

l
Gasket
2
l
Silencer
3

l
Bolt (silencer)
4

T R..20 Nm (2.0 m · kg, 14 ft · lb)
T R..35 Nm (3.5 m · kg, 25 ft · lb)

ENG

4 - 3
PRÜFUNG
Schalldämpfer und krümmer
1. Kontrollieren:
l
Dichtung
1

Beschädigung
®
Erneuern.
ZUSAMMENBAU UND MONTAGE
Krümmer und Schalldämpfer
1. Montieren:
l
Dichtung
l
Auspuffrohr
1

l
Mutter (Krümmer)
2

l
Schraube (Krümmer)
3

HINWEIS:

Zunächst die Mutter (Auspuffrohr)
provisorisch anziehen und dann die
Schraube (Auspuffrohr) auf 20 Nm
(2,0 m • kg) festziehen. Danach die
Mutter (Auspuffrohr) auf 13 Nm
(1,3 m • kg) und anschließend die
Schraube (Auspuffrohr) auf 24 Nm
(2,4 m • kg) festziehen.
T R..13 Nm (1,3 m · kg)
T R..24 Nm (2,4 m · kg)

2. Montieren:
l
Schalldämpferschelle
1

l
Dichtung
2

l
Schalldämpfer
3

l
Schraube (Schalldämpfer)
4

T R..20 Nm (2,0 m · kg)
T R..35 Nm (3,5 m · kg)

CONTROLE
Silencieux et tuyau d’échappement
1. Contrôler:
l
Joint
1

Endommagement
®
Rempla-
cer.
ASSEMBLAGE ET MONTAGE
Tuyau d’echappement et silencieux
1. Monter:
l
Joint
l
Tuyau d’échappement
1

l
Ecrou (tuyau d’échappement)
2

lBoulon (tuyau d’échappe-
ment) 3
N.B.:
Commencer par serrer provisoirement
l’écrou (tuyau d’échappement), puis ser-
rer le boulon (tuyau d’échappement)
20 Nm (2,0 m • kg, 14 ft • lb). Serrer
ensuite une nouvelle fois l’écrou (tuyau
d’échappement) 13 Nm (1,3 m • kg,
9,4 ft • lb) puis le boulon (tuyau d’échap-
pement) 24 Nm (2,4 m • kg, 17 ft • lb).
T R..13 Nm (1,3 m · kg, 9,4 ft · lb)
T R..24 Nm (2,4 m · kg, 17 ft · lb)
2. Monter:
lBride de silencieux 1
lJoint 2
lSilencieux 3
lBoulon (silencieux) 4
T R..20 Nm (2,0 m · kg, 14 ft · lb)
T R..35 Nm (3,5 m · kg, 25 ft · lb)
ISPEZIONE
Silenziatore e tubo di scarico
1. Ispezionare:
lGuarnizione 1
Danni ® Sostituire.
MONTAGGIO ED INSTALLA-
ZIONE
Silenziatore e tubo di scarico
1. Installare:
lGuarnizione
lTubo di scarico 1
lDado (tubo di scarico) 2
lBullone (tubo di scarico) 3
NOTA:
Innanzitutto, serrare temporaneamente il
dado (tubo di scarico), quindi serrare il
bullone (tubo di scarico) 20 Nm
(2,0 m • kg, 14 ft • lb). Poi serrare nuo-
vamente il dado (tubo di scarico) 13 Nm
(1,3 m • kg, 9,4 ft • lb) e quindi il bul-
lone (tubo di scarico) 24 Nm (2,4 m • kg,
17 ft • lb).
T R..13 Nm (1,3 m · kg, 9,4 ft · lb)
T R..24 Nm (2,4 m · kg, 17 ft · lb)
2. Installare:
lMorsetto silenziatore 1
lGuarnizione 2
lSilenziatore 3
lBullone (silenziatore) 4
T R..20 Nm (2,0 m · kg, 14 ft · lb)
T R..35 Nm (3,5 m · kg, 25 ft · lb)
TUYAU D’ECHAPPEMENT ET SILENCIEUX
KRÜMMER UND SCHALLDÄMPFER
TUBO DI SCARICO E SILENZIATORE

4 - 4
ENG

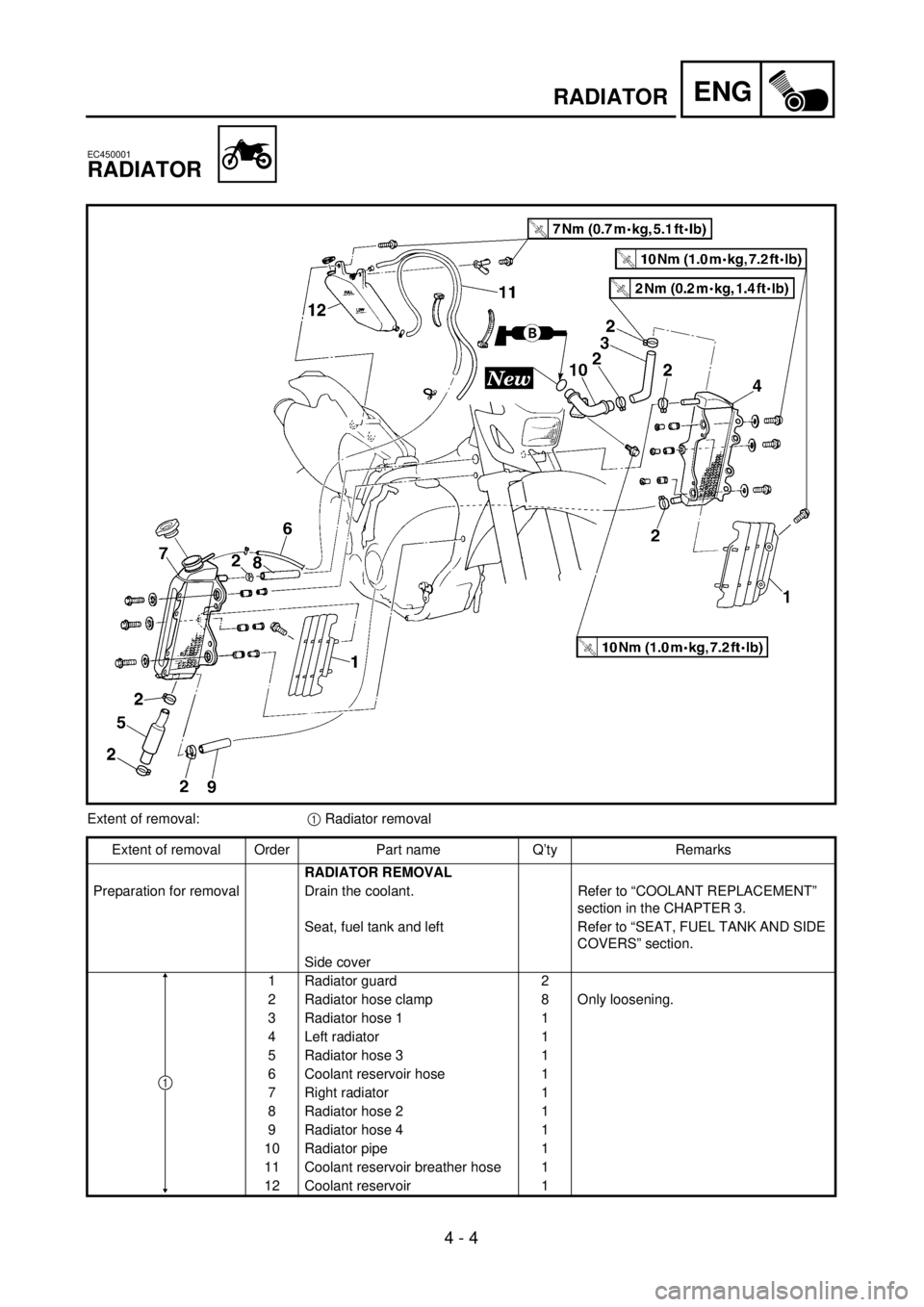

RADIATOR
EC450001
RADIATOR
Extent of removal:
1
Radiator removal
Extent of removal Order Part name Q’ty Remarks
RADIATOR REMOVAL
Preparation for removal Drain the coolant. Refer to “COOLANT REPLACEMENT”
section in the CHAPTER 3.
Seat, fuel tank and left Refer to “SEAT, FUEL TANK AND SIDE
COVERS” section.
Side cover
1 Radiator guard 2
2 Radiator hose clamp 8 Only loosening.
3 Radiator hose 1 1
4 Left radiator 1
5 Radiator hose 3 1
6 Coolant reservoir hose 1
7 Right radiator 1
8 Radiator hose 2 1
9 Radiator hose 4 1
10 Radiator pipe 1
11 Coolant reservoir breather hose 1
12 Coolant reservoir 1
1

4 - 4
ENG
RADIATEUR
KÜHLER
RADIATORE
KÜHLER
Demontage-Arbeiten:1 Kühler demontieren
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
KÜHLER DEMONTIEREN
Vorbereitung für den Ausbau Kühlflüssigkeit ablassen. Siehe unter “KÜHLFLÜSSIGKEIT WECHSELN” im
KAPITEL 3.
Sitz, Kraftstofftank und linke Seitenabdek-
kungSiehe unter “SITZBANK, KRAFTSTOFFTANK UND
SEITENABDECKUNGEN”.
1 Kühlerschutz 2
2 Kühlerschlauchschelle 8 Nur lockern.
3 Kühlerschlauch 1 1
4 Linker Kühler 1
5 Kühlerschlauch 3 1
6 Kühlmittelausgleichsbehälter-Schlauch 1
7 Rechter Kühler 1
8 Kühlerschlauch 2 1
9 Kühlerschlauch 4 1
10 Kühlerleitung 1
11 Kühlmittelausgleichsbehälter-Lüftungs-
schlauch1
12 Kühlmittelausgleichsbehälter 1
1
RADIATEUR
Organisation de la dépose:1 Dépose du radiateur
Organisation de la dépose Ordre Nom de pièce Qté Remarques
DEPOSE DU RADIATEUR
Préparation à la dépose Vidanger le liquide de refroidissement. Se reporter à la section “CHANGEMENT DU LIQUIDE
DE REFROIDISSEMENT” du CHAPITRE 3.
Selle, réservoir de carburant et cache latéral
gaucheSe reporter à la section “SELLE, RESERVOIR A
ESSENCE ET CACHES LATERAUX”.
1 Protection de radiateur 2
2 Bride de durit de radiateur 8 Desserrer uniquement.
3 Durit de radiateur 1 1
4 Radiateur gauche 1
5 Durit de radiateur 3 1
6 Durit de vase d’expansion 1
7 Radiateur droit 1
8 Durit de radiateur 2 1
9 Durit de radiateur 4 1
10 Tuyau de radiateur 1
11 Durit de mise à l’air de vase d’expansion 1
12Vase d’expansion
1
1
RADIATORE
Portata dello smontaggio:1 Rimozione radiatore
Portata dello smontaggio Ordine Denominazione Quantità Osservazioni
RIMOZIONE DEL RADIATORE
Preparazione per lo smontaggio Scaricare il refrigerante. Fare riferimento al paragrafo “SOSTITUZIONE REFRI-
GERANTE” nel CAPITOLO 3.
Sella, serbatoio del carburante e
carenatura laterale sinistraFare riferimento al paragrafo “SELLA, SERBATOIO
DEL CARBURANTE E CARENATURA LATERALE”.
1 Riparo del radiatore 2
2 Morsetti del tubo flessibile radiatore 8 Allentare soltanto.
3 Flessibile radiatore 1 1
4 Radiatore sinistro 1
5 Flessibile radiatore 3 1
6 Tubo flessibile del serbatoio del liquido di raf-
freddamento1
7 Radiatore destro 1
8 Flessibile radiatore 2 1
9 Flessibile radiatore 4 1
10 Tubazione del radiatore 1
11 Tubetto di sfiato del serbatoio del liquido di raf-
freddamento1
12 Serbatoio del liquido di raffreddamento 1
1

4 - 5
ENG

RADIATOR
EC456000
HANDLING NOTE
WARNING

Do not remove the radiator cap when the
engine and radiator are hot. Scalding hot
fluid and steam may be blown out under
pressure, which could cause serious
injury.
When the engine has cooled, open the radi-
ator cap by the following procedure:
Place a thick rag, like a towel, over the radi-
ator cap, slowly rotate the cap counter-
clockwise to the detent. This procedure
allows any residual pressure to escape.
When the hissing sound has stopped,
press down on the cap while turning coun-
terclockwise and remove it.
EC454000
INSPECTION
EC444100
Radiator
1. Inspect:
l
Radiator core
1

Obstruction
®
Blow out with com-
pressed air through rear of the radiator.
Bent fin
®
Repair/replace.
EC455000
ASSEMBLY AND INSTALLATION
Radiator
1. Install:
l
O-ring
1
l
Radiator pipe
2

l
Bolt (radiator pipe)
3

NOTE:

Apply the lithium soap base grease on the O-
ring.
2. Install:
l
Radiator hose 4 (longer)
1

l
Radiator hose 2 (shorter)
2
To right radiator 3.
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)

ENG
4 - 5
RADIATEUR
KÜHLER
RADIATORE
HANDHABUNGSHINWEIS
WARNUNG
Der heiße Kühler steht unter
Druck. Daher den Kühlerver-
schlußdeckel niemals bei heißem
Motor abnehmen, denn austreten-
der Dampf und heiße Kühlflüssig-
keit könnten ernsthafte Verbrü-
hungen verursachen.
Den Kühlerverschlußdeckel erst
nach Abkühlen des Motors öffnen.
Dazu einen dicken Lappen über
den Kühlerverschlußdeckel legen
und den Deckel langsam gegen
den Uhrzeigersinn bis zum An-
schlag drehen, damit der restliche
Druck entweichen kann. Wenn
kein Zischen mehr zu vernehmen
ist, auf den Deckel drücken und
ihn gegen den Uhrzeigersinn ab-
schrauben.
PRÜFUNG
Kühler
1. Kontrollieren:
lKühlerblock 1
Lamellen zugesetzt ® Von
hinten mit Druckluft ausbla-
sen.
Lamellen verformt ®
Instand setzen/erneuern.
ZUSAMMENBAU UND MONTAGE
Kühler
1. Montieren:
lO-Ring 1
lKühlerleitung 2
lSchraube (Kühlerleitung) 3
HINWEIS:
Lithiumfett auf den O-Ring auftragen.
T R..10 Nm (1,0 m · kg)
2. Montieren:
lKühlerschlauch 4 (länger) 1
lKühlerschlauch 2 (kürzer) 2
(zum Rechter Kühler 3) REMARQUES CONCERNANT LA
MANIPULATION
AVERTISSEMENT
Ne jamais enlever le bouchon du
radiateur quand le moteur et le radia-
teur sont chauds. Du liquide bouillon-
nant et de la vapeur risquent de jaillir
sous forte pression, ce qui est très dan-
gereux.
Une fois le moteur refroidi, enlever le
bouchon du radiateur en procédant
comme suit:
Quand le moteur est froid, mettre un
chiffon épais tel qu’une serviette sur
ce bouchon puis le tourner lentement
vers la gauche jusqu’au point de
détente. Cette procédure permet d’éli-
miner toute pression résiduelle.
Quand le sifflement s’est arrêté,
appuyer sur le bouchon tout en le
tournant vers la gauche puis l’enlever.
CONTROLE
Radiateur
1. Contrôler:
lCarcasse 1
Encrassé ® Nettoyer en souf-
flant de l’air comprimé par
l’arrière du radiateur.
Lamelle tordue ® Réparer/
changer.
ASSEMBLAGE ET MONTAGE
Radiateur
1. Monter:
lJoint torique 1
lTuyau de radiateur 2
lBoulon (tuyau de radiateur) 3
N.B.:
Enduire le joint torique de graisse à base
de savon au lithium.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
2. Monter:
lDurit de radiateur 4 (plus lon-
gue) 1
lDurit de radiateur 2 (plus
courte) 2
Au radiateur droite 3.NOTA PER LA MANIPOLAZIONE
AVVERTENZA
Non rimuovere il tappo del radiatore a
motore e radiatore caldi. Si potrebbe
verificare la fuoriuscita di fluido bol-
lente, che potrebbe provocare infor-
tuni gravi.
Quando il motore si è raffreddato,
aprire il tappo del radiatore nel modo
seguente:
Posizionare uno straccio spesso, ad
esempio un asciugamano, sul tappo
del radiatore e far ruotare lentamente
il tappo in senso opposto al fermo.
Questa procedura consentirà la fuo-
riuscita della pressione residua.
Quando non si sente più il sibilo carat-
teristico, premere sul tappo del radia-
tore e svitarlo in senso antiorario per
rimuoverlo.
ISPEZIONE
Radiatore
1. Ispezionare:
lMassa radiante 1
Ostruzioni ® Pulire con aria
compressa insufflata dal retro
del radiatore.
Aletta piegata ® Riparare/
sostituire.
MONTAGGIO ED INSTALLAZIONE
Radiatore
1. Installare:
lO-ring 1
lTubazione del radiatore 2
lBullone (tubazione del radia-
tore) 3
NOTA:
Applicare grasso a base di sapone di litio
sull’O-ring.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
2. Installare:
lTubo flessibile radiatore 4 (più
lungo) 1
lTubo flessibile radiatore 2 (più
corto) 2
Sul radiatore destro 3.

4 - 6

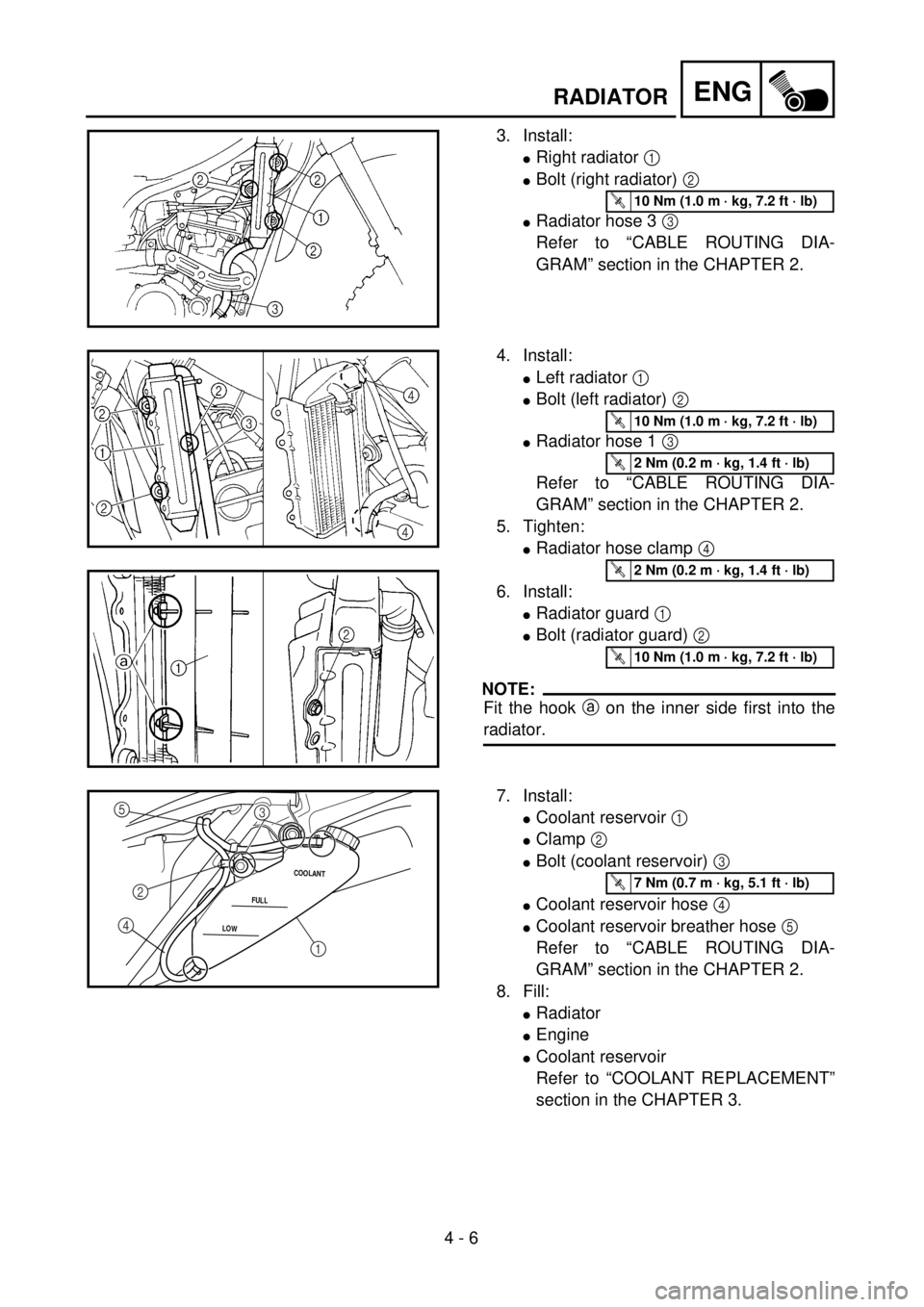

ENGRADIATOR
3. Install:
lRight radiator 1
lBolt (right radiator) 2
lRadiator hose 3 3
Refer to “CABLE ROUTING DIA-
GRAM” section in the CHAPTER 2.
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
4. Install:
lLeft radiator 1
lBolt (left radiator) 2
lRadiator hose 1 3
Refer to “CABLE ROUTING DIA-
GRAM” section in the CHAPTER 2.
5. Tighten:
lRadiator hose clamp 4
6. Install:
lRadiator guard 1
lBolt (radiator guard) 2
NOTE:
Fit the hook a on the inner side first into the
radiator.
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
T R..2 Nm (0.2 m · kg, 1.4 ft · lb)
T R..2 Nm (0.2 m · kg, 1.4 ft · lb)
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
7. Install:
lCoolant reservoir 1
lClamp 2
lBolt (coolant reservoir) 3
lCoolant reservoir hose 4
lCoolant reservoir breather hose 5
Refer to “CABLE ROUTING DIA-
GRAM” section in the CHAPTER 2.
8. Fill:
lRadiator
lEngine
lCoolant reservoir
Refer to “COOLANT REPLACEMENT”
section in the CHAPTER 3.
LOWFULLCOOLANT
1
4
2
5
3
T R..7 Nm (0.7 m · kg, 5.1 ft · lb)

ENG
4 - 6
RADIATEUR
KÜHLER
RADIATORE
3. Montieren:
lRechter Kühler 1
lSchraube (rechter Kühler)
2
lKühlerschlauch 3 3
Siehe unter “SEILZUGFÜH-
RUNGSDIAGRAMM” in
KAPITEL 2.
T R..10 Nm (1,0 m · kg)
4. Montieren:
lLinker Kühler 1
lSchraube (linker Kühler) 2
lKühlerschlauch 1 3
Siehe unter “SEILZUGFÜH-
RUNGSDIAGRAMM” in
KAPITEL 2.
5. Festziehen:
lKühlerschlauchschelle 4
6. Montieren:
lKühlerschutz 1
lSchraube (Kühlerschutz) 2
HINWEIS:
Den Haken a an der Innenseite zu-
erst am Kühler einhaken.
T R..10 Nm (1,0 m · kg)
T R..2 Nm (0,2 m · kg)
T R..2 Nm (0,2 m · kg)
T R..10 Nm (1,0 m · kg)
7. Montieren:
lKühlmittelausgleichsbehäl-
ter 1
lSchlauchschelle 2
lSchraude (Kühlmittelaus-
gleichsbehälter) 3
lKühlmittelausgleichsbehäl-
ter-Schlauch 4
lKühlmittelausgleichsbehäl-
ter-Lüftungsschlauch 5
Siehe unter “SEILZUGFÜH-
RUNGSDIAGRAMM” in
KAPITEL 2.
8. Befüllen:
lKühler
lMotor
lKühlmittelausgleichsbehäl-
ter
Siehe unter “KÜHLFÜSSIG-
KEIT WECHSELN” im
KAPITEL 3.
T R..7 Nm (0,7 m · kg)
3. Monter:
lRadiateur de droite 1
lBoulon (radiateur droite) 2
lDurit de radiateur 3 3
Se reporter à la section“CHE-
MINEMENT DES CÂBLES”
au CHAPITRE 2.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
4. Monter:
lRadiateur gauche 1
lBoulon (radiateur gauche) 2
lDurit de radiateur 1 3
Se reporter à la section“CHE-
MINEMENT DES CÂBLES”
au CHAPITRE 2.
5. Serrer:
lBride de durit de radiateur 4
6. Monter:
lProtection de radiateur 1
lBoulon (protection de radia-
teur) 2
N.B.:
Accrocher le panneau d’abord à l’inté-
rieur a puis à l’extérieur.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..2 Nm (0,2 m · kg, 1,4 ft · lb)
T R..2 Nm (0,2 m · kg, 1,4 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
7. Monter
lVase d’expansion 1
lBride 2
lBoulon (vase d’expansion) 3
lDurit de vase d’expansion 4
lDurit de mise à l’air de vase
d’expansion 5
Se reporter à la section“CHE-
MINEMENT DES CÂBLES”
au CHAPITRE 2.
8. Remplir:
lRadiateur
lMoteur
lVase d’expansion
Se reporter à la section
“CHANGEMENT DU
LIQUIDE DE REFROIDISSE-
MENT” du CHAPITRE 3.
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
3. Installare:
lRadiatore destro 1
lBullone (radiatore destro) 2
lFlessibile radiatore 3 3
Fare riferimento al paragrafo
“SCHEMA DEL PERCORSO
DEI CAVI” nel CAPITOLO 2.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
4. Installare:
lRadiatore sinistro 1
lBullone (radiatore sinistro) 2
lFlessibile radiatore 1 3
Fare riferimento al paragrafo
“SCHEMA DEL PERCORSO
DEI CAVI” nel CAPITOLO 2.
5. Serrare:
lMorsetto del tubo flessibile
radiatore 4
6. Installare:
lDispositivo di protezione del
radiatore 1
lBullone (dispositivo di prote-
zione del radiatore) 2
NOTA:
Inserire il gancio a prima nel lato
interno del radiatore.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..2 Nm (0,2 m · kg, 1,4 ft · lb)
T R..2 Nm (0,2 m · kg, 1,4 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
7. Installare:
lSerbatoio del liquido di raf-
freddamento 1
lMorsetto 2
lBullone (serbatoio del liquido
di raffreddamento) 3
lTubo flessibile del serbatoio del
liquido di raffreddamento 4
lTubetto di sfiato del serbatoio
del liquido di raffreddamento
5
Fare riferimento al paragrafo
“SCHEMA DEL PERCORSO
DEI CAVI” nel CAPITOLO 2.
8. Riempire
lRadiatore
lMotore
lSerbatoio del liquido di raf-
freddamento
Fare riferimento al paragrafo
“SOSTITUZIONE REFRIGE-
RANTE” nel CAPITOLO 3.
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)

4 - 7
ENGCARBURETOR
CARBURETOR
Extent of removal:1 Carburetor removal
Extent of removal Order Part name Q’ty Remarks
CARBURETOR REMOVAL
Preparation for removal Seat and fuel tank Refer to “SEAT, FUEL TANK AND SIDE
COVERS” section.
1 Clamp 2
2 Throttle position sensor lead cou-
pler1
3 Throttle cable cover 1
4 Throttle cable 2
5 Throttle cable cap 1
6 Clamp (air filter joint) 1 Loosen the screw (air filter joint).
7 Clamp (carburetor joint) 2 Loosen the screws (carburetor joint).
8 Carburetor assembly 1
9 Carburetor joint 1
1
