ENG
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
3 Wasserpumpengehäuse 1
4 Ölzufuhrleitung 1
5 Schraube (Ölschlauch) 1
6 Kickstarterhebel 1
7 Rechte Kurbelgehäuseabdeckung 1
8 Flügelrad 1
Siehe unter “AUSBAU”. 9 Unterlegscheibe 1
10 Flügelradwelle 1
11 Dichtring 2
12 Lager 1
3
2
Organisation de la dépose Ordre Nom de pièce Qté Remarques
3 Logement de pompe à eau 1
4 Tuyau d’arrivée d’huile 1
5 Boulon (durit d’huile) 1
6 Pédale de kick 1
7 Demi-carter droit 1
8 Rotor 1
Se reporter à “POINTS DE DEPOSE”. 9 Rondelle 1
10 Arbre de rotor 1
11 Bague d’étanchéité 2
12 Roulement 1
3
2
Portata dello smontaggio Ordine Denominazione Quantità Osservazioni
3 Alloggiamento della pompa dell’acqua 1
4 Tubazione alimentazione olio 1
5 Bullone (tubo flessibile dell’olio) 1
6 Avviamento a pedale 1
7 Coperchio carter destro 1
8 Rotore 1
Fare riferimento a “PUNTI DI RIMOZIONE”. 9 Rondella 1
10 Albero girante 1
11 Paraolio 2
12 Cuscinetto 1
3
2
ELEMENT DE FILTRE A HUILE, POMPE A EAU ET DEMI-CARTER DROIT
ÖLFILTEREINSATZ, WASSERPUMPE UND RECHTE KURBELWELLENABDECKUNG
ELEMENTO FILTRANTE DELL’OLIO, POMPA DELL’ACQUA E COPERCHIO CARTER
DESTRO

4 - 58
ENG
OIL FILTER ELEMENT, WATER PUMP AND RIGHT
CRANKCASE COVER
REMOVAL POINTS

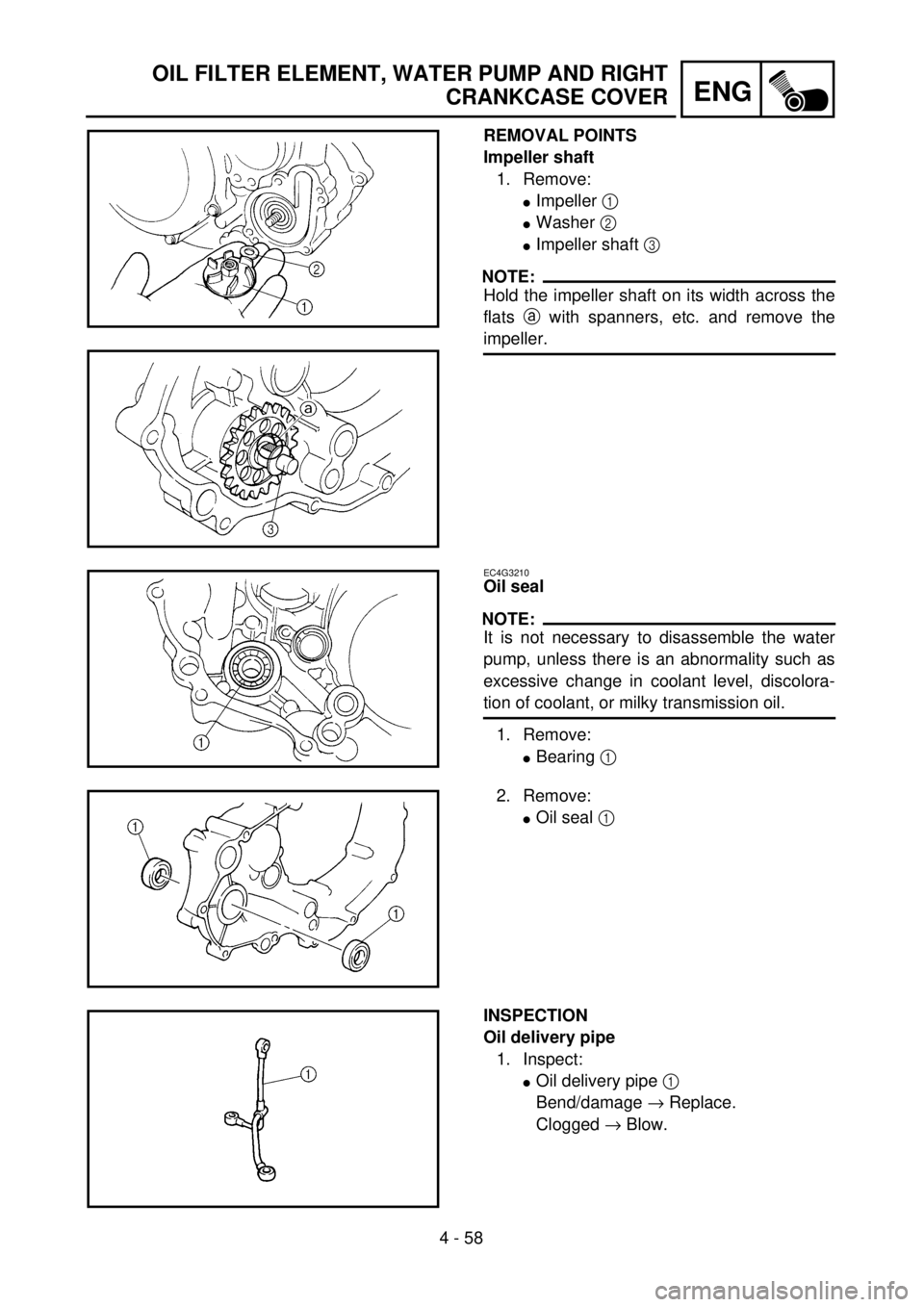

Impeller shaft
1. Remove:
lImpeller 1
lWasher 2
lImpeller shaft 3
NOTE:
Hold the impeller shaft on its width across the
flats a with spanners, etc. and remove the
impeller.
EC4G3210
Oil seal
NOTE:
It is not necessary to disassemble the water
pump, unless there is an abnormality such as
excessive change in coolant level, discolora-
tion of coolant, or milky transmission oil.
1. Remove:
lBearing 1
2. Remove:
lOil seal 1
INSPECTION
Oil delivery pipe
1. Inspect:
lOil delivery pipe 1
Bend/damage ® Replace.
Clogged ® Blow.

ENG
4 - 58
AUSBAU
Flügelradwelle
1. Demontieren:
lFlügelradwelle 1
lUnterlegscheibe 2
lFlügelradwelle 3
HINWEIS:
Laufradwelle über ihre gesamte Brei-
te quer über die Flachscheiben a
mit Hilfe von Spannern usw. halten
und Laufrad ausbauen.
Dichtring
HINWEIS:
Es ist nicht notwendig die Wasser-
pumpe zu zerlegen, es sei denn es
liegt ein anormaler Zustand vor, wie
zum Beispiel starkes Sinken des
Kühlmittelstands, ein Verfärbung des
Kühlmittels oder milchiges Getriebe-
öl.
1. Demontieren:
lLager 1
2. Demontieren:
lDichtring 1
PRÜFUNG
Ölzufuhrleitung
1. Kontrollieren:
lÖlzufuhrleitung 1
Verbiegung/Beschädigung
® Erneuern.
Verstopft ® Ausblasen. POINTS DE DEPOSE
Arbre de rotor
1. Déposer:
lArbre de rotor 1
lRondelle 2
lArbre de rotor 3
N.B.:
Maintenir l’arbre de rotor par les zones
latérales aplaties a au moyen d’une clé,
etc., et déposer le rotor.
Bague d’étanchéité
N.B.:
Il n’est pas nécessaire de démonter la
pompe à eau à moins d’anomalie,
comme un changement excessif du
niveau ou une décoloration du liquide de
refroidissement, ou une huile de boîte de
vitesses laiteuse.
1. Déposer:
lRoulement 1
2. Déposer:
lBague d’étanchéité 1
CONTROLE
Tuyau d’arrivée d’huile
1. Contrôler:
lTuyau d’arrivée d’huile 1
Déformation/endommagement
® Remplacer.
Obstruction ® Passer à l’air
comprimé.PUNTI DI RIMOZIONE
Albero girante
1. Rimuovere:
lGirante 1
lRondella 2
lAlbero girante 3
NOTA:
Mantenere l’albero della girante per tutta
la larghezza tra le aperture di chiave a
con chiavi, ecc. e rimuovere la girante.
Paraolio
NOTA:
Non è necessario smontare la pompa
dell’acqua, a meno di anomalie tipo
eccessiva modifica del livello del refri-
gerante, scolorimento del refrigerante,
olio di trasmissione opaco.
1. Rimuovere:
lCuscinetto 1
2. Rimuovere:
lParaolio 1
ISPEZIONE
Tubazione alimentazione olio
1. Ispezionare:
lTubazione alimentazione olio
1
Deformazione/danno ® Sosti-
tuire.
Intasato ® Pulire con aria. ELEMENT DE FILTRE A HUILE, POMPE A EAU ET DEMI-CARTER DROIT
ÖLFILTEREINSATZ, WASSERPUMPE UND RECHTE KURBELWELLENABDECKUNG
ELEMENTO FILTRANTE DELL’OLIO, POMPA DELL’ACQUA E COPERCHIO CARTER
DESTRO

4 - 59
ENG
OIL FILTER ELEMENT, WATER PUMP AND RIGHT
CRANKCASE COVER
EC444200
Impeller shaft

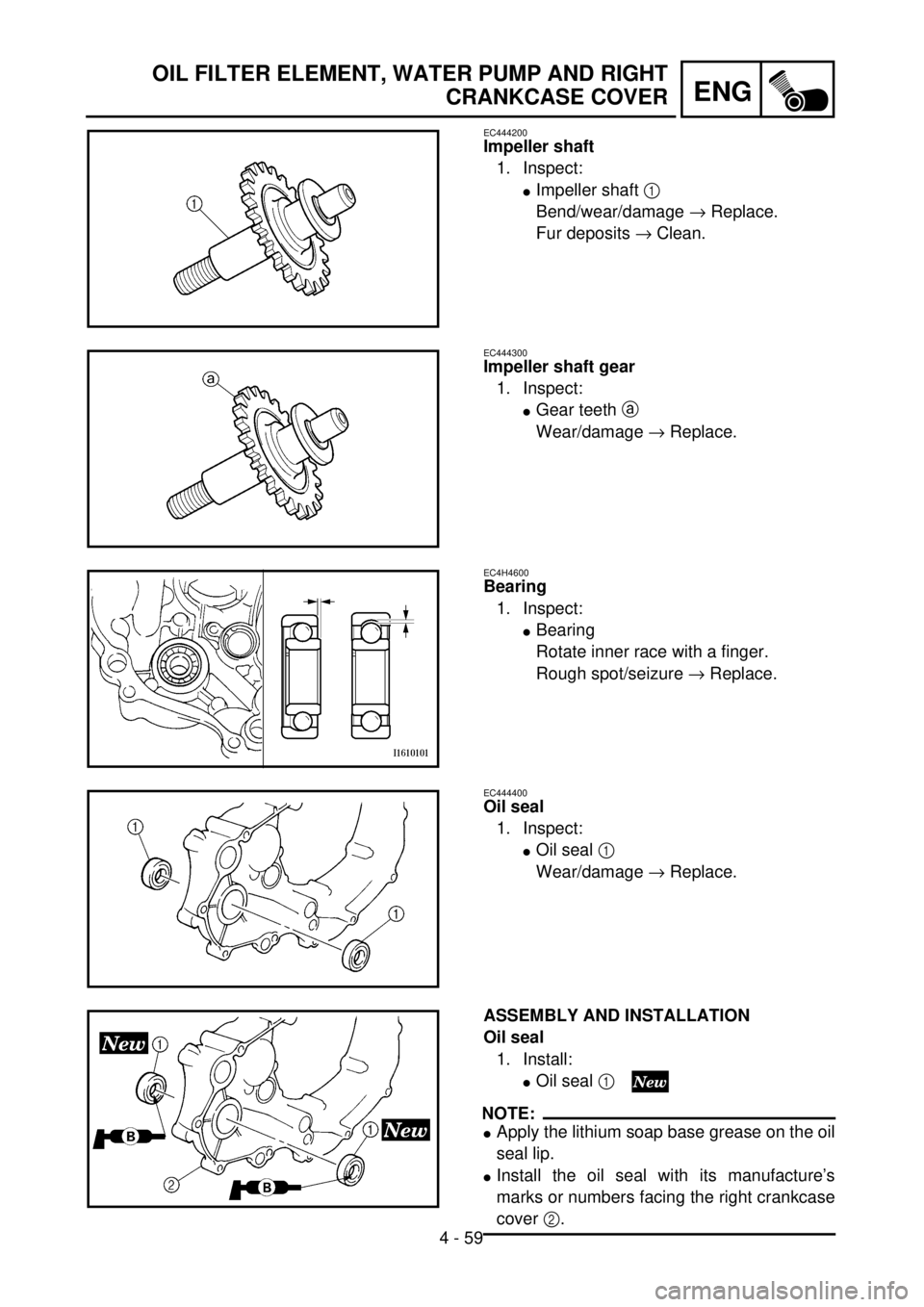

1. Inspect:
lImpeller shaft 1
Bend/wear/damage ® Replace.
Fur deposits ® Clean.
EC444300
Impeller shaft gear
1. Inspect:
lGear teeth a
Wear/damage ® Replace.
EC4H4600
Bearing
1. Inspect:
lBearing
Rotate inner race with a finger.
Rough spot/seizure ® Replace.
EC444400
Oil seal
1. Inspect:
lOil seal 1
Wear/damage ® Replace.
ASSEMBLY AND INSTALLATION
Oil seal
1. Install:
lOil seal 1
NOTE:
lApply the lithium soap base grease on the oil
seal lip.
lInstall the oil seal with its manufacture’s
marks or numbers facing the right crankcase
cover 2.

ENG
4 - 59
Flügelradwelle
1. Kontrollieren:
lFlügelradwelle 1
Verbiegung/Verschleiß/
Beschädigung ® Erneuern.
Kalkablagerungen ® Reini-
gen.
Flügelradwellenrad
1. Inspizieren:
lGetriebezähne a
Verschleiß/Beschädigung ®
Erneuern.
Lager
1. Kontrollieren:
lLager
Den inneren Laufring mit
dem Finger drehen.
Schwergängigkeit/Freßspu-
ren ® Erneuern.
Dichtring
1. Kontrollieren:
lDichtring 1
Verschleiß/Beschädigung ®
Erneuern.
ZUSAMMENBAU UND MONTAGE
Dichtring
1. Montieren:
lDichtring 1
HINWEIS:
lLithiumfett auf die Dichringlippe
auftragen.
lDen Öldichtring mit den Hersteller-
angaben zum rechten Kurbelge-
häusedeckel 2 weisend einbauen.
Arbre de rotor
1. Contrôler:
lArbre de rotor 1
Déformation/usure/endomma-
gement ® Remplacer.
Dépôts de tartre ® Nettoyer.
Pignon d’arbre de rotor
1. Vérifier:
lDents de pignon a
Usure/endommagement ®
Remplacer.
Roulement
1. Contrôler:
lRoulement
Faire tourner la cage intérieure
avec le doigt.
Point dur/grippage ® Rempla-
cer.
Bague d’étanchéité
1. Contrôler:
lBague d’étanchéité 1
Usure/endommagement ®
Remplacer.
ASSEMBLAGE ET MONTAGE
Bague d’étanchéité
1. Monter:
lBague d’étanchéité 1
N.B.:
lAppliquer la graisse à base de savon
au lithium sur la lèvre de la bague
d’étanchéité.
lMonter la bague d’étanchéité avec ses
marques ou numéros de fabricant diri-
gés vers le demi-carterdroit 2.
Albero girante
1. Ispezionare:
lAlbero girante 1
Deformazione/usura/danno ®
Sostituire.
Incrostazioni ® Pulire.
Ingranaggio albero girante
1. Ispezionare:
lDenti dell’ingranaggio a
Usura/danno ® Sostituire.
Cuscinetto
1. Ispezionare:
lCuscinetto
Far ruotare l’anello interno con
un dito.
Punti rugosi/grippaggio ®
Sostituire.
Paraolio
1. Ispezionare:
lParaolio 1
Usura/danno ® Sostituire.
MONTAGGIO ED INSTALLA-
ZIONE
Paraolio
1. Installare:
lParaolio 1
NOTA:
lApplicare grasso a base di sapone di
litio al labbro del paraolio.
lInstallare il paraolio con il simbolo o il
numero stampigliato dal costruttore
rivolto verso il coperchio del carter
destro 2.
ELEMENT DE FILTRE A HUILE, POMPE A EAU ET DEMI-CARTER DROIT
ÖLFILTEREINSATZ, WASSERPUMPE UND RECHTE KURBELWELLENABDECKUNG
ELEMENTO FILTRANTE DELL’OLIO, POMPA DELL’ACQUA E COPERCHIO CARTER
DESTRO

4 - 60
ENG
OIL FILTER ELEMENT, WATER PUMP AND RIGHT
CRANKCASE COVER

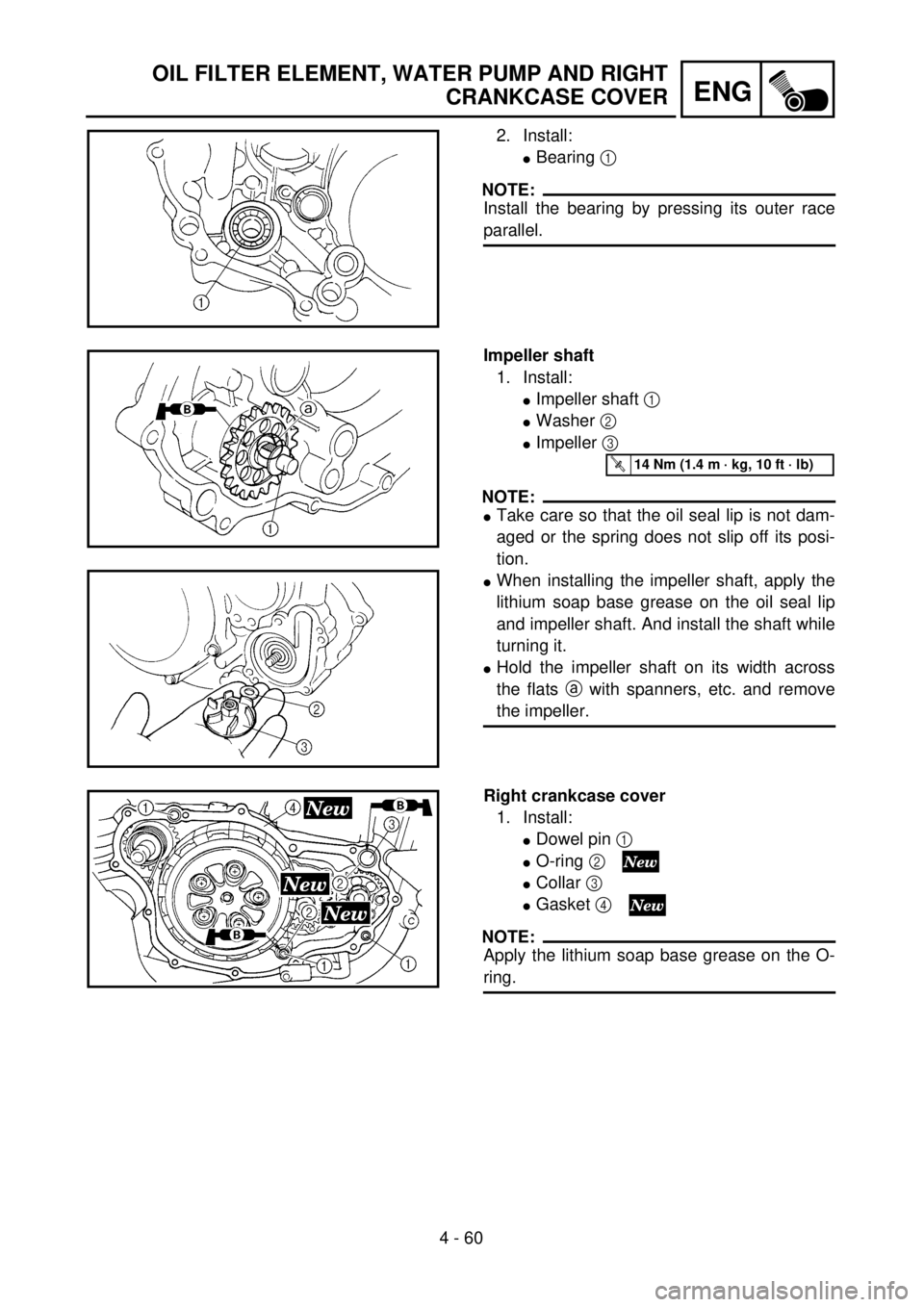

2. Install:
lBearing 1
NOTE:
Install the bearing by pressing its outer race
parallel.
Impeller shaft
1. Install:
lImpeller shaft 1
lWasher 2
lImpeller 3
NOTE:
lTake care so that the oil seal lip is not dam-
aged or the spring does not slip off its posi-
tion.
lWhen installing the impeller shaft, apply the
lithium soap base grease on the oil seal lip
and impeller shaft. And install the shaft while
turning it.
lHold the impeller shaft on its width across
the flats a with spanners, etc. and remove
the impeller.
T R..14 Nm (1.4 m · kg, 10 ft · lb)
Right crankcase cover

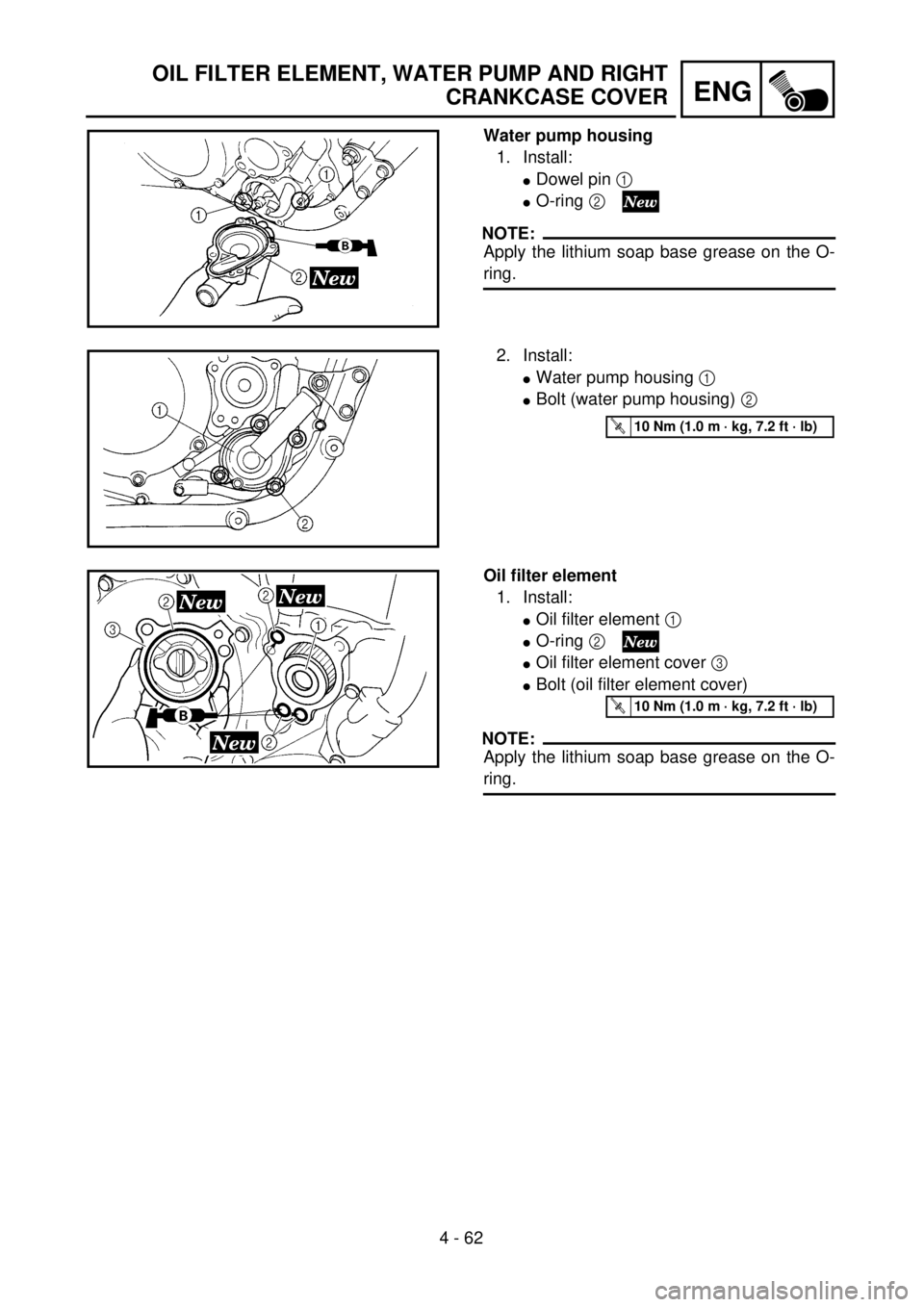

1. Install:
lDowel pin 1
lO-ring 2
lCollar 3
lGasket 4
NOTE:
Apply the lithium soap base grease on the O-
ring.

ENG
4 - 60
2. Montieren:
lLager 1
HINWEIS:
Zur Lager-Montage den äußeren
Laufring parallel einpressen.
Flügelradwelle
1. Montieren:
lFlügelradwelle 1
lUnterlegscheibe 2
lFlügelrad 3
HINWEIS:
lDarauf achten, daß die Dicht-
ringlippe nicht beschädigt wird und
die Feder nicht verrutscht.
lBei der Montage der Flügelradwel-
le Motoröl auf der Dichtringlippe
und die Flügelradwelle auftragen.
Die Welle drehend montieren.
lLaufradwelle über ihre gesamte
Breite quer über die Flachscheiben
a mit Hilfe von Spannern usw.
halten und Laufrad ausbauen.
T R..14 Nm (1,4 m · kg)
Rechte Kurbelgehäuseabdeckung
1. Montieren:
lPaßstift 1
lO-Ring 2
lDistanzhülse 3
lDichtung 4
HINWEIS:
Das Lithiumfett auf den O-Ring auf-
tragen.
2. Monter:
lRoulement 1
N.B.:
Monter le roulement en appuyant paral-
lèlement sur la cage extérieure.
Arbre de rotor
1. Monter:
lArbre de rotor 1
lRondelle 2
lRotor 3
N.B.:
lPrendre garde à ne pas endommager la
lèvre de bague d’étanchéité et à ne pas
déplacer le ressort.
lLors du montage de l’arbre de rotor,
enduire la lèvre de bague d’étanchéité
ainsi que l’arbre de rotor d’huile de
moteur. Monter l’arbre de rotor tout en
le tournant.
lMaintenir l’arbre de rotor par les
zones latérales aplaties a au moyen
d’une clé, etc., et déposer le rotor.
T R..14 Nm (1,4 m · kg, 10 ft · lb)
Demi-carter droit
1. Monter:
lGoupille 1
lJoint torique 2
lCollerette 3
lJoint 4
N.B.:
Enduire le joint torique de graisse à base
de savon au lithium.
2. Installare:
lCuscinetto 1
NOTA:
Installare il cuscinetto premendo paralle-
lamente sull’anello esterno.
Albero girante
1. Installare:
lAlbero girante 1
lRondella 2
lGirante 3
NOTA:
lFare attenzione a non danneggiare il
labbro del paraolio e che la molla non
scivoli fuori posizione.
lQuando si monta l’albero della
girante, applicare grasso a base di
sapone di litio al labbro del paraolio e
all’albero della girante. Inoltre, mon-
tare l’albero facendolo ruotare.
lMantenere l’albero della girante per
tutta la larghezza tra le aperture di
chiave a con chiavi, ecc. e rimuovere
la girante.
T R..14 Nm (1,4 m · kg, 10 ft · lb)
Coperchio carter destro
1. Installare:
lPerno di centraggio 1
lO-ring 2
lCollarino 3
lGuarnizione 4
NOTA:
Applicare grasso a base di sapone di litio
sull’O-ring.
ELEMENT DE FILTRE A HUILE, POMPE A EAU ET DEMI-CARTER DROIT
ÖLFILTEREINSATZ, WASSERPUMPE UND RECHTE KURBELWELLENABDECKUNG
ELEMENTO FILTRANTE DELL’OLIO, POMPA DELL’ACQUA E COPERCHIO CARTER
DESTRO

4 - 61
ENG
OIL FILTER ELEMENT, WATER PUMP AND RIGHT
CRANKCASE COVER
2. Install:
lRight crankcase cover 1
lBolt (right crankcase cover) 2
NOTE:
lApply the engine oil on the impeller shaft
end.
lMesh the impeller shaft gear 3 with primary
drive gear 4.
lTighten the bolts in stage, using a crisscross
pattern.
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
Kickstarter crank
1. Install:
lKickstarter crank 1
lWasher 2
lBolt (kickstarter crank) 3
NOTE:
Install the kickstarter crank so that the kick-
starter crank is as vertical as possible with the
distance a between the kickstarter crank and
the frame being 8 mm (0.31 in) or more.
2. Install:
lOil hose 1
lBolt (oil hose) 2
T R..33 Nm (3.3 m · kg, 24 ft · lb)
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
3. Install:
lCopper washer 1
lOil delivery pipe 2
lUnion bolt (M8) 3
lUnion bolt (M10) 4
T R..18 Nm (1.8 m · kg, 13 ft · lb)
T R..20 Nm (2.0 m · kg, 14 ft · lb)

ENG
4 - 61
2. Montieren:
lRechten Kurbelgehäuse-
deckel 1
lSchraube (Rechten Kurbel-
gehäusedeckel) 2
HINWEIS:
lDas Motoröl auf das Flügelradwel-
lenende auftragen.
lDas Flügelraradwellenrad 3 mit
dem Primärantriebsrad 4 eingrei-
fen lassen.
lDie Schrauben stufenweise über
Kreuz festziehen.
T R..10 Nm (1,0 m · kg)
Kickstarterhebel
1. Montieren:
lKickstarterhebel 1
lUnterlegscheibe 2
lSchraube (Kickstarterhe-
bel) 3
HINWEIS:
Den Kickstarterhabel so einbauen,
daß der Kickstarterhebel möglichst
senkrecht ist, wobei der Abstand a
zwischen Kickstarterhebel und Rah-
men mindestens 8 mm beträgt.
2. Montieren:
lÖlschlauch 1
lSchraube (Ölschlauch) 2
T R..33 Nm (3,3 m · kg)
T R..10 Nm (1,0 m · kg)
3. Montieren:
lKupferunterlegscheibe 1
lÖlsteigrohr 2
lÜberwurfschraube (M8) 3
lÜberwurfschraube (M10) 4
T R..18 Nm (1,8 m · kg)
T R..20 Nm (2,0 m · kg)
2. Monter:
lDemi-carter droit 1
lBoulon (demi-carter droit) 2
N.B.:
lEnduire l’extrémité d’arbre de rotor
d’huile moteur.
lEngrener le pignon d’arbre de rotor 3
et le pignon menant primaire 4.
lSerrer les boulons par étapes en sui-
vant un ordre entrecroisé.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
Pédale de kick
1. Monter:
lPédale de kick 1
lRondelle 2
lBoulon (pédale de kick) 3
N.B.:
Monter la pédale de kick en veillant à
essayer qu il soit le plus à la verticale
que possible et à ce que la distance a
entre la pédale et le cadre soit de 8 mm
(0,31 in) minimum.
2. Monter:
lDurit d’huile 1
lBoulon (durit d’huile) 2
T R..33 Nm (3,3 m · kg, 24 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
3. Monter:
lRondelle de cuivre 1
lTuyau d’arrivée d’huile 2
lBoulon-raccord (M8) 3
lBoulon-raccord (M10) 4
T R..18 Nm (1,8 m · kg, 13 ft · lb)
T R..20 Nm (2,0 m · kg, 14 ft · lb)
2. Installare:
lCoperchio carter destro 1
lBullone (coperchio carter
destro) 2
NOTA:
lApplicare olio motore sull’estremità
dell’albero della girante.
lIngranare l’ingranaggio dell’albero
della girante 3 con l’ingranaggio
conduttore della trasmissione prima-
ria 4.
lSerrare i bulloni in fasi, in maniera
incrociata.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
Avviamento a pedale
1. Installare:
lAvviamento a pedale 1
lRondella 2
lBullone (avviamento a pedale)
3
NOTA:
Installare l’avviamento a pedale in modo
tale che si trovi in verticale con la
distanza a tra l’avviamento a pedale ed
il telaio di 8 mm (0,31 in) o oltre.
2. Installare:
lFlessibile dell’olio 1
lBullone (tubo flessibile
dell’olio) 2
T R..33 Nm (3,3 m · kg, 24 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
3. Installare:
lRondella di rame 1
lTubazione alimentazione olio
2
lVite di unione (M8) 3
lVite di unione (M10) 4
T R..18 Nm (1,8 m · kg, 13 ft · lb)
T R..20 Nm (2,0 m · kg, 14 ft · lb)
ELEMENT DE FILTRE A HUILE, POMPE A EAU ET DEMI-CARTER DROIT
ÖLFILTEREINSATZ, WASSERPUMPE UND RECHTE KURBELWELLENABDECKUNG
ELEMENTO FILTRANTE DELL’OLIO, POMPA DELL’ACQUA E COPERCHIO CARTER
DESTRO

4 - 62
ENG
OIL FILTER ELEMENT, WATER PUMP AND RIGHT
CRANKCASE COVER
Water pump housing
1. Install:
lDowel pin 1
lO-ring 2
NOTE:
Apply the lithium soap base grease on the O-
ring.
2. Install:
lWater pump housing 1
lBolt (water pump housing) 2
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
Oil filter element
1. Install:
lOil filter element 1
lO-ring 2
lOil filter element cover 3
lBolt (oil filter element cover)
NOTE:
Apply the lithium soap base grease on the O-
ring.
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
