5. Messen:
lVentilschaftschlag
Unvorschriftsmäßig ®
Erneuern.
HINWEIS:
lBeim Einbau eines neuen Ventils
immer auch die Ventilschaftfüh-
rung erneuern.
lWenn das Ventil demontiert oder
erneuert wird, immer die Ventil-
schaft-Abdichtung erneuern.
6. Entfernen:
lÖlkohleablagerungen
(von Ventilteller und Ventil-
sitz)
7. Kontrollieren:
lVentilsitz
Pitting/Verschleiß ® Ventil-
sitz nacharbeiten.
Max. zulässiger Schlag
0,01 mm
8. Messen:
lVentilsitzbreite a
Unvorschriftsmäßig ® Ven-
tilsitz nacharbeiten.
Ventilsitzbreite
Einlaß
0,9–1,1 mm
1,6 mm
Auslaß
0,9–1,1 mm
1,6 mm
Arbeitsschritte
lTuschierfarbe b auf den Ventil-
kegel auftragen.
lVentil in den Zylinderkopf ein-
setzen.
lVentil fest gegen den Sitz pres-
sen, um einen deutlichen Ab-
druck zu erhalten.
lVentilsitzbreite messen. Die
Kontaktfläche von Ventilteller
und Ventilsitz ist aufgrund der
Farbverteilung sichtbar.
lIst der Sitz zu breit, zu schmal
oder außermittig, muß der Ven-
tilsitz nachbearbeitet werden.
5. Mesurer:
lOvalisation (queue de soupape)
Hors spécifications ® Rempla-
cer.
N.B.:
lRemplacer toujours le guide lors de
l’installation d’une nouvelle soupape.
lRemplacer toujours la bague d’étan-
chéité si la soupape est déposée ou
remplacée.
6. Eliminer:
lDépôt de calamine
(de la face de soupape et du
siège de soupape)
7. Contrôler:
lSiège de soupape
Piqûres/usure ® Surfacer le
siège de soupape.
Limite de déformation:
0,01 mm (0,0004 in)
8. Mesurer:
lLargeur de siège de soupape a
Hors spécifications ® Surfacer
le siège de soupape.
Largeur du siège de sou-
pape:
Admission:
0,9 à 1,1 mm
(0,0354 à 0,0433 in)
: 1,6 mm
(0,0630 in)
Echappement:
0,9 à 1,1 mm
(0,0354 à 0,0433 in)
: 1,6 mm
(0,0630 in)
Etapes de la mesure:
lAppliquer du bleu de mécanicien
(Dykem) b sur la face de la sou-
pape.
lInstaller la soupape dans la culasse.
lPresser la soupape à travers le
guide de soupape et sur le siège de
soupape de manière à laisser une
trace nette.
lMesurer la largeur du siège de sou-
pape. Le bleu aura disparu aux
endroits où la soupape et son siège
entrent en contact.
lSi le siège de soupape est trop
large, trop étroit ou si le siège n’est
pas centré, il faut le surfacer.
5. Misurare:
lDisassamento (stelo valvola):
Fuori specifica ® Sostituire.
NOTA:
lQuando si installa una valvola nuova,
sostituire sempre il guidavalvola.
lSe la valvola viene rimossa o sostitu-
ita, sostituire sempre il paraolio.
6. Eliminare:
lDepositi carboniosi
(dalla faccia della valvola e
dalla sede della valvola)
7. Ispezionare:
lSede della valvola
Vaiolature/usura ® Rettificare
la sede della valvola.
Limite di disassamento:
0,01 mm (0,0004 in)
8. Misurare:
lLarghezza sede valvola a
Fuori specifica ® Rettificare la
sede della valvola.
Larghezza della sede della
valvola:
Aspirazione:
0,9 ~ 1,1 mm
(0,0354 ~ 0,0433 in)
: 1,6 mm
(0,0630 in)
Scarico:
0,9 ~ 1,1 mm
(0,0354 ~ 0,0433 in)
: 1,6 mm
(0,0630 in)
Fasi di misurazione:
lApplicare del blu di Prussia
(Dykem) b sulla faccia della val-
vola.
lInstallare la valvola nella testata
del cilindro.
lPremere la valvola attraverso il
guidavalvola e sulla sua sede in
modo da lasciare un’impronta
chiara.
lMisurare la larghezza della sede
della valvola. Laddove la sede val-
vola e la faccia della valvola sono
venute a contatto, il blu di Prussia
sarà stato asportato.
lSe la sede della valvola è troppo
larga, troppo stretta o se non è cen-
trata, è necessario rettificare la
sede della valvola.
SOUPAPES ET RESSORTS DE SOUPAPE
VENTILE UND VENTILFEDERN
VALVOLE E MOLLE VALVOLE

4 - 38
ENGVALVES AND VALVE SPRINGS

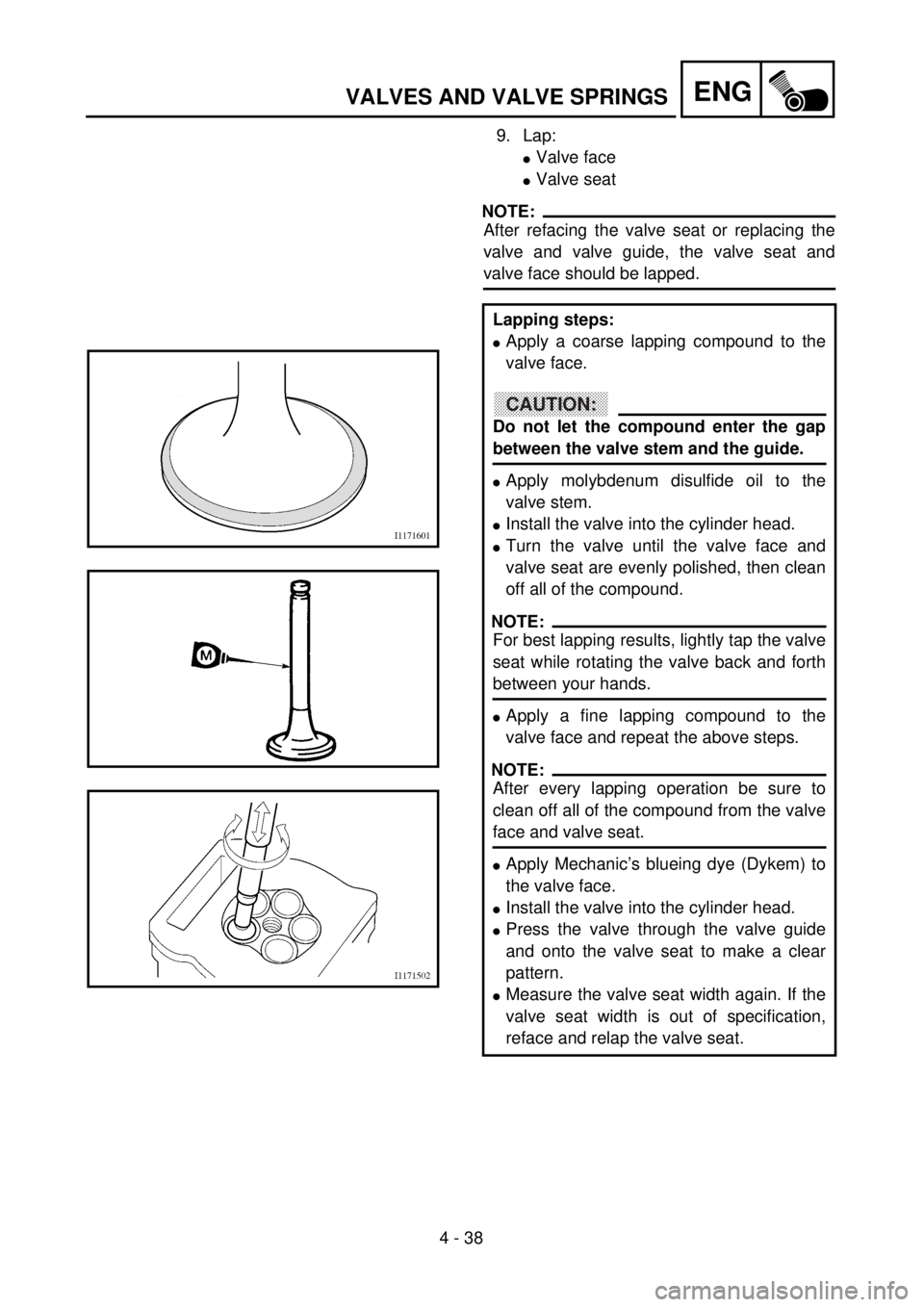

9. Lap:
lValve face
lValve seat
NOTE:
After refacing the valve seat or replacing the
valve and valve guide, the valve seat and
valve face should be lapped.
Lapping steps:
lApply a coarse lapping compound to the
valve face.
CAUTION:
Do not let the compound enter the gap
between the valve stem and the guide.
lApply molybdenum disulfide oil to the
valve stem.
lInstall the valve into the cylinder head.
lTurn the valve until the valve face and
valve seat are evenly polished, then clean
off all of the compound.
NOTE:
For best lapping results, lightly tap the valve
seat while rotating the valve back and forth
between your hands.
lApply a fine lapping compound to the
valve face and repeat the above steps.
NOTE:
After every lapping operation be sure to
clean off all of the compound from the valve
face and valve seat.
lApply Mechanic’s blueing dye (Dykem) to
the valve face.
lInstall the valve into the cylinder head.
lPress the valve through the valve guide
and onto the valve seat to make a clear
pattern.
lMeasure the valve seat width again. If the
valve seat width is out of specification,
reface and relap the valve seat.

ENG
4 - 38
9. Einschleifen:lVentiltellerlVentilsitz
HINWEIS:
Nach Bearbeitung des Ventilsitzes
oder Erneuerung von Ventil und Ven-
tilsitz sollten Ventilteller und Ventil-
sitz eingeschliffen werden.
Arbeitsschritte
lGrobkörnige Schleifpaste auf
den Ventilkegel auftragen.
ACHTUNG:
Darauf achten, daß die Schleif-
paste nicht in den Spalt zwi-
schen Ventilschaft und Ventil-
führung gelangt.
lVentilschaft mit Molybdändisul-
fidöl schmieren.
lVentil in den Zylinderkopf ein-
setzen.
lVentil hin- und herdrehen, bis
Ventilkegel und Ventilsitz
gleichmäßig angeschliffen sind.
Danach die Schleifpaste voll-
ständig entfernen.
HINWEIS:
Die beste Läppwirkung wird er-
zielt, wenn das Ventil leicht gegen
den Ventilsitz gedrückt und zwi-
schen den Handflächen hin- und
hergedreht wird.
lFeinkörnige Schleifpaste auf
den Ventilkegel auftragen und
die oben beschriebenen Ar-
beitsschritte wiederholen.
HINWEIS:
Nach jedem Läppen sicherstellen,
daß die Schleifpaste vollständig
von Ventilkegel und Ventilsitz ent-
fernt wird.
lTuschierfarbe auf den Ventilke-
gel auftragen.
lVentil in den Zylinderkopf ein-
setzen.
lVentil fest gegen den Sitz pres-
sen, um einen deutlichen Ab-
druck zu erhalten.
lVentilsitzbreite erneut messen.
Entspricht die Ventilsitzbreite
noch immer nicht dem Sollmaß,
den Ventilsitz nochmals nach-
bearbeiten und einschleifen.
9. Roder:
lFace de soupape
lSiège de soupape
N.B.:
Après le surfaçage du siège de soupape
ou le remplacement de la soupape et du
guide de soupape, il faut roder le siège et
la face de la soupape.
Etapes du rodage:
lAppliquer de la grosse pâte à roder
sur la face de soupape.
ATTENTION:
Veiller à ce que de la pâte ne rentre
pas dans l’intervalle entre la queue
de soupape et le guide.
lAppliquer de l’huile au bisulfure
de molybdène sur la queue de sou-
pape.
lInstaller la soupape dans la culasse.
lTourner la soupape jusqu’à ce que
la face et le siège de la soupape
soient uniformément polis, puis
éliminer la pâte à roder.
N.B.:
Pour obtenir un bon rodage, tapoter
sur le siège de soupape tout en faisant
tourner la soupape dans la main.
lAppliquer de la pâte à roder fine
sur la face de soupape, puis répéter
le procédé ci-dessus.
N.B.:
Après chaque opération de rodage,
s’assurer d’éliminer complètement
les restes de pâte de la face et du
siège de soupape.
lAppliquer du bleu de mécanicien
(Dykem) sur la face de la soupape.
lInstaller la soupape dans la culasse.
lPresser la soupape à travers le
guide de soupape et sur le siège de
soupape de manière à laisser une
trace nette.
lMesurer à nouveau la largeur du
siège de soupape. Si la largeur du
siège de soupape est hors spécifi-
cations, surfacer à nouveau et roder
le siège de soupape.
9. Lappare:
lFaccia della valvola
lSede della valvola
NOTA:
Dopo aver rettificato la sede della val-
vola o aver sostituito la valvola ed il gui-
davalvola, lappare la sede e la faccia
della valvola.
Fasi di lappatura:
lApplicare un abrasivo per lappa-
tura a grana grossa alla faccia della
valvola.
ATTENZIONE:
Accertarsi che l’abrasivo non pene-
tri nell’apertura tra lo stelo e il gui-
davalvola.
lApplicare olio al disolfuro di
molibdeno allo stelo della valvola.
lInstallare la valvola nella testata
del cilindro.
lGirare la valvola fino a quando la
faccia e la sede della valvola non
siano levigate uniformemente,
quindi asportare bene ogni traccia
dell’abrasivo.
NOTA:
Per ottenere i migliori risultati nella
lappatura, picchiettare leggermente
sulla sede della valvola mentre la si
ruota avanti e indietro tra le mani.
lApplicare un abrasivo per lappa-
tura a grana fine alla faccia della
valvola e ripetere le fasi sopraindi-
cate.
NOTA:
Dopo ogni operazione di lappatura,
accertarsi di asportare ogni traccia
dell’abrasivo dalla faccia e dalla sede
della valvola.
lApplicare del blu di Prussia
(Dykem) sulla faccia della valvola.
lInstallare la valvola nella testata
del cilindro.
lPremere la valvola attraverso il
guidavalvola e sulla sua sede in
modo da lasciare un’impronta
chiara.
lMisurare nuovamente la larghezza
della sede della valvola. Se la lar-
ghezza della sede della valvola è
fuori specifica, rettificare e rilap-
pare la sede della valvola.
SOUPAPES ET RESSORTS DE SOUPAPE
VENTILE UND VENTILFEDERN
VALVOLE E MOLLE VALVOLE

4 - 39
ENGVALVES AND VALVE SPRINGS

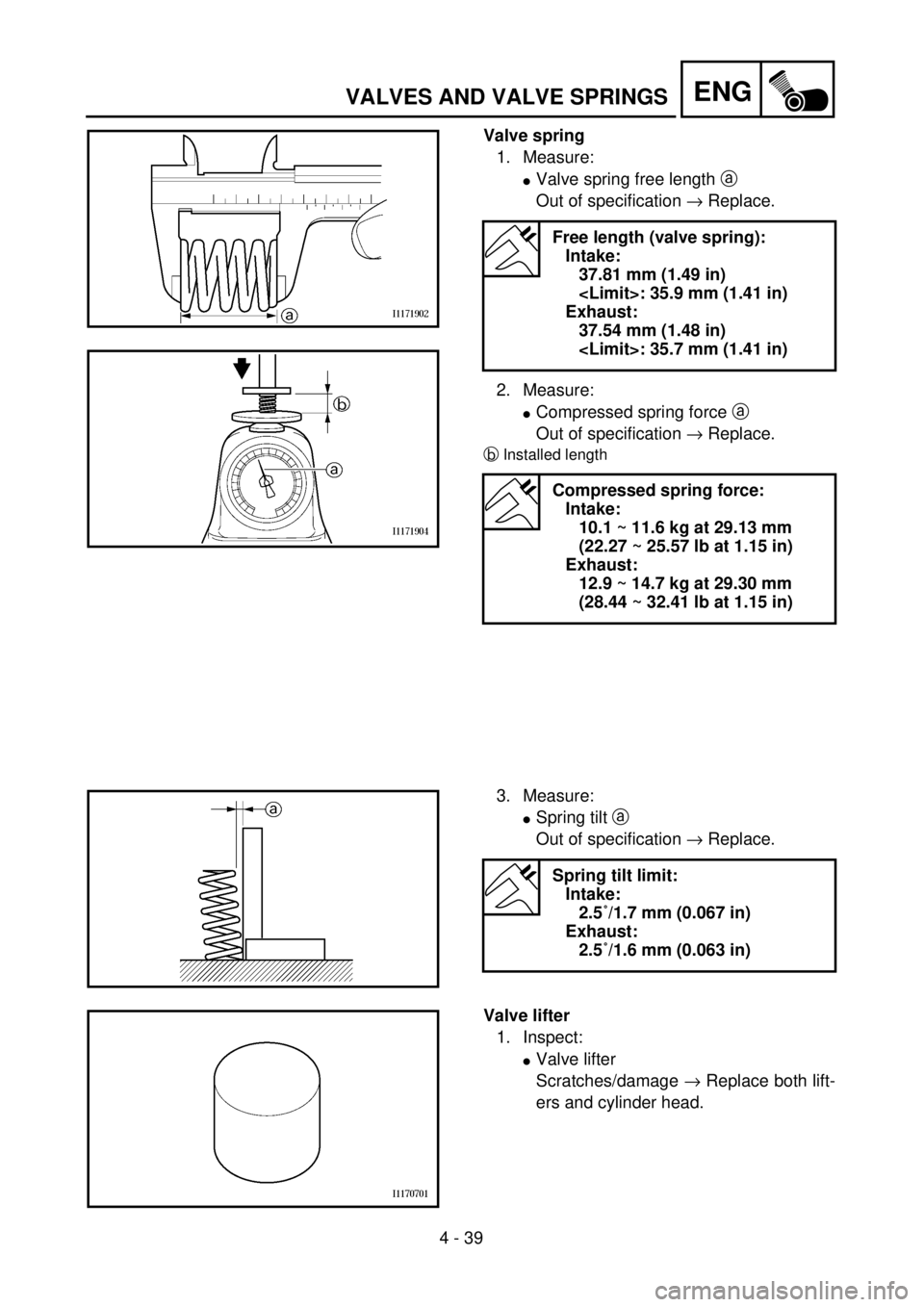

Valve spring
1. Measure:
lValve spring free length a
Out of specification ® Replace.
2. Measure:
lCompressed spring force a
Out of specification ® Replace.
bInstalled length
Free length (valve spring):
Intake:
37.81 mm (1.49 in)
: 35.9 mm (1.41 in)
Exhaust:
37.54 mm (1.48 in)
: 35.7 mm (1.41 in)
Compressed spring force:
Intake:
10.1 ~ 11.6 kg at 29.13 mm
(22.27 ~ 25.57 lb at 1.15 in)
Exhaust:
12.9 ~ 14.7 kg at 29.30 mm
(28.44 ~ 32.41 lb at 1.15 in)
3. Measure:
lSpring tilt a
Out of specification ® Replace.
Spring tilt limit:
Intake:
2.5˚/1.7 mm (0.067 in)
Exhaust:
2.5˚/1.6 mm (0.063 in)
Valve lifter
1. Inspect:
lValve lifter
Scratches/damage ® Replace both lift-
ers and cylinder head.

ENG
4 - 39
Ventilfeder
1. Messen:
lVentilfederlänge (ent-
spannt) a
Unvorschriftsmäßig ®
Erneuern.
2. Messen:
lFederdruck (gespannt) a
Unvorschriftsmäßig ®
Erneuern.
bEinbaulänge
Ungespannte Länge
(Ventilfeder)
Einlaß
37,81 mm

35,9 mm
Auslaß
37,54 mm

35,7 mm
Federdruck (gespannt)
Einlaß
10,1–11,6 kg bei
29,13 mm
Auslaß
12,9–14,7 kg bei
29,30 mm
3. Messen:
lRechtwinkligkeit a
Grenzwert überschritten ®
Erneuern.
Rechtwinkligkeits-
grenzwert
Einlaß
2,5˚/1,7 mm
Auslaß
2,5˚/1,6 mm
Tassenstößel
1. Kontrollieren:
lTassenstößel
Kratzer/Beschädigung ®
Tassenstößel und Zylinder-
kopf erneuern. Ressort de soupape
1. Mesurer:
lLongueur libre du ressort de
soupape a
Hors spécifications ® Rempla-
cer.
2. Mesurer:
lForce du ressort comprimé a
Hors spécifications ® Rempla-
cer.
bLongueur monté
Longueur libre (ressort de
soupape):
Admission:
37,81 mm (1,49 in)
: 35,9 mm
(1,41 in)
Echappement:
37,54 mm (1,48 in)
: 35,7 mm
(1,41 in)
Force du ressort com-
primé:
Admission:
10,1 à 11,6 kg à
29,13 mm (22,27 à
25,57 lb à 1,15 in)
Echappement:
12,9 à 14,7 kg à
29,30 mm (28,44 à
32,41 lb à 1,15 in)
3. Mesurer:
lInclinaison de ressort a
Hors spécifications ® Rempla-
cer.
Limite d’inclinaison de
ressort:
Admission:
2,5˚/1,7 mm (0,067 in)
Echappement:
2,5˚/1,6 mm (0,063 in)
Poussoir de soupape
1. Contrôler:
lPoussoir de soupape
Rayures/endommagements ®
Remplacer les deux poussoirs
et la culasse.Molla valvola
1. Misurare:
lLunghezza libera della molla
della valvola a
Fuori specifica ® Sostituire.
2. Misurare:
lForza della molla compressa
a
Fuori specifica ® Sostituire.
bLunghezza installata
Lunghezza libera (molla
valvola):
Aspirazione:
37,81 mm (1,49 in)
: 35,9 mm
(1,41 in)
Scarico:
37,54 mm (1,48 in)
: 35,7 mm
(1,41 in)
Forza della molla com-
pressa:
Aspirazione:
10,1 ~ 11,6 kg a
29,13 mm
(22,27 ~ 25,57 lb a
1,15 in)
Scarico:
12,9 ~ 14,7 kg a
29,30 mm
(28,44 ~ 32,41 lb a
1,15 in)
3. Misurare:
lInclinazione della molla a
Fuori specifica ® Sostituire.
Limite di inclinazione
della molla:
Aspirazione:
2,5˚/1,7 mm (0,067 in)
Scarico:
2,5˚/1,6 mm (0,063 in)
Alzavalvola
1. Ispezionare:
lAlzavalvola
Graffi/danno ® Sostituire sia
gli alzavalvola che la testata
del cilindro.
SOUPAPES ET RESSORTS DE SOUPAPE
VENTILE UND VENTILFEDERN
VALVOLE E MOLLE VALVOLE

4 - 40
ENGVALVES AND VALVE SPRINGS

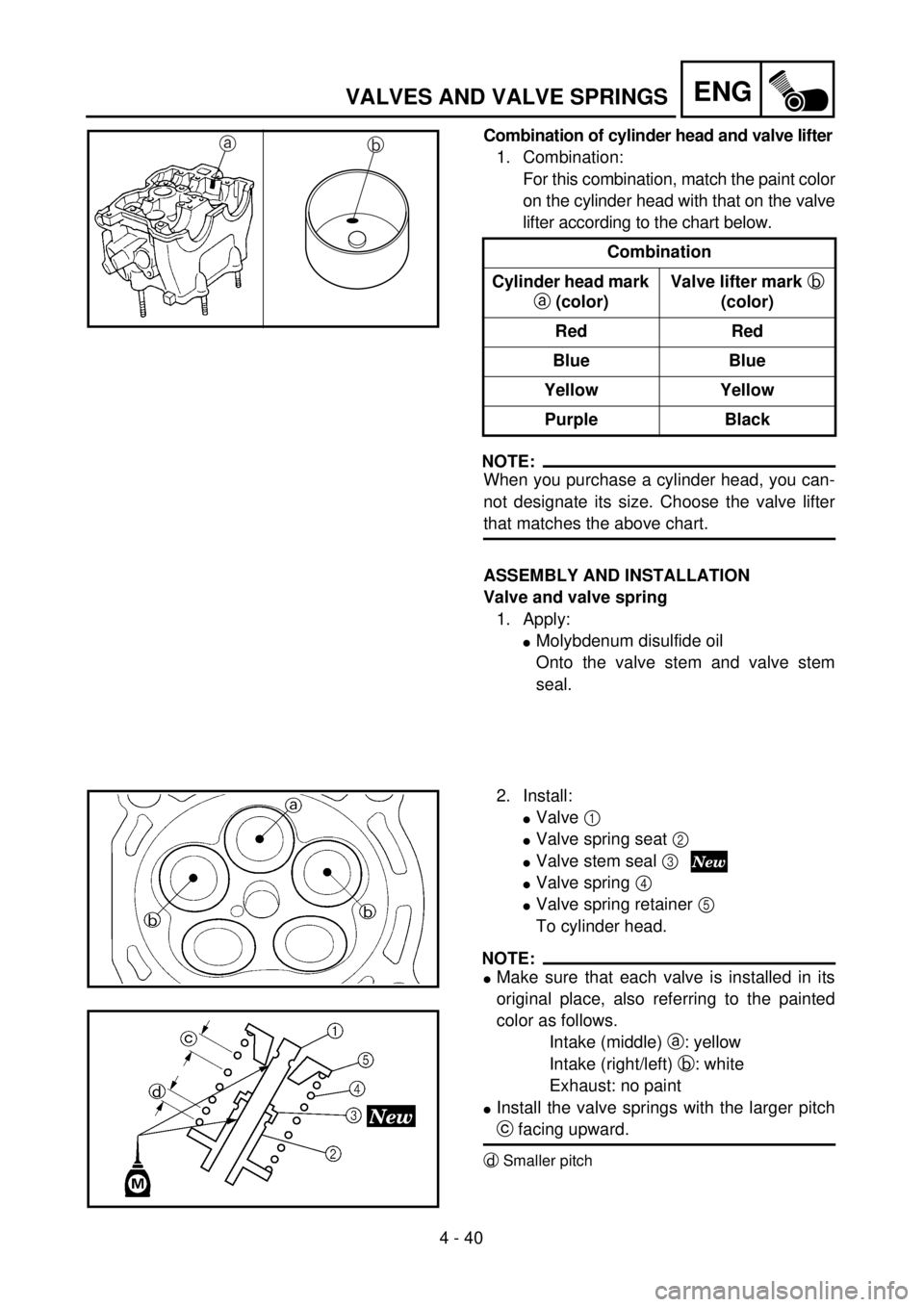

Combination of cylinder head and valve lifter
1. Combination:
For this combination, match the paint color
on the cylinder head with that on the valve
lifter according to the chart below.
NOTE:
When you purchase a cylinder head, you can-
not designate its size. Choose the valve lifter
that matches the above chart.Combination
Cylinder head mark
a (color)Valve lifter mark b
(color)
Red Red
Blue Blue
Yellow Yellow
Purple Black
ab
ASSEMBLY AND INSTALLATION
Valve and valve spring
1. Apply:
lMolybdenum disulfide oil
Onto the valve stem and valve stem
seal.
2. Install:
lValve 1
lValve spring seat 2
lValve stem seal 3
lValve spring 4
lValve spring retainer 5
To cylinder head.
NOTE:
lMake sure that each valve is installed in its
original place, also referring to the painted
color as follows.
Intake (middle) a: yellow
Intake (right/left) b: white
Exhaust: no paint
lInstall the valve springs with the larger pitch
c facing upward.
dSmaller pitch

ENG
4 - 40
Kombination von Zylinderkopf
und Ventilheber
1. Kombination:
Für diese Kombination die
Markierungsfarbe auf dem Zy-
linderkopf mit der auf dem
Ventilheber entsprechend der
folgenden Tabelle anpassen.
HINWEIS:
Wenn ein Zylinderkopf gekauft wird,
kann seine Größe nicht bestimmt
werden. Den Ventilheber entspre-
chend der obigen Tabelle wählen.Kombination
Zylinderkopf-
markierung a
(Farbe)Ventilhebermar-
kierung b
(Farbe)
Rot Rot
Blau Blau
Gelb Gelb
Purpur Schwarz
ZUSAMMENBAU UND MONTAGE
Ventile und Ventilfeder
1. Auftragen:
lMolybdändisulfidöl
(auf Ventilschaft und Ventil-
schaft-Abdichtung)
2. Montieren:
lVentile 1
lVentilfedersitze 2
lVentilschaft-Abdichtung 3
lVentilfeder 4
lVentilfedertelle 5
Auf olem Zylinderkopf
HINWEIS:
lSicherstellen, daß jedes Ventil in
seine ursprüngliche Lage montiert
wird. Dabei folgende Markierungen
beachten.
Einlaß (Mitte) a: Gelb
Einlaß (rechts/links) b: Weiß
Auslaß: keine Farbe
lDie Ventilfedern mit der größeren
Steigung c nach oben einbauen.
dKleinere Steigung
Combinaisons de culasse et de pous-
soir de soupape
1. Combinaison:
Combiner la culasse et le pous-
soir de soupape en combinant la
couleur peinte sur ceux-ci en se
référant au tableau ci-dessous.
N.B.:
A l’achat, l’on ne peut désigner une
culasse d’après sa taille. Choisir le pous-
soir de soupape correspondant en fonc-
tion de la couleur.Combinaison
Repère sur la
culasse a
(couleur)Repère sur le
poussoir de sou-
pape b (couleur)
Rouge Rouge
Bleu Bleu
Jaune Jaune
Violet Noir
ASSEMBLAGE ET MONTAGE
Soupape et ressort de soupape
1. Appliquer:
lHuile au bisulfure de molyb-
dène
Sur la queue de soupape et la
bague d’étanchéité de queue de
soupape.
2. Monter:
lSoupapes 1
lSièges de ressort de soupape 2
lBague d’étanchéité de queue
de soupape 3
lRessort de soupape 4
lLogement de ressort de sou-
pape 5
Sur la culasse
N.B.:
lS’assurer de remettre chaque soupape
dans sa position d’origine, en se réfé-
rant aux repères en relief comme suit:
Admission (centre) a: jaune
Admission (droite/gauche) b:
blanc
Echappement: sans peinture
lInstaller le ressort de soupape en tour-
nant le pas le plus grand c vers le
haut.
dPas le plus petit
Combinazione di testata del cilindro e
alzavalvola
1. Combinazione:
Per questa combinazione, far cor-
rispondere il colore della vernice
della testata del cilindro con
quello dell’alzavalvola secondo
la tabella in basso.
NOTA:
Quando si acquista una testata del cilin-
dro, non è possibile stabilirne le dimen-
sioni. Scegliere l’alzavalvola che
corrisponde alla tabella precedente.Combinazione
Riferimento
testata del cilin-
dro a (colore)Riferimento alza-
valvola b
(colore)
Rojo Rojo
Blu Blu
Giallo Giallo
Pórpore Nero
MONTAGGIO ED INSTALLA-
ZIONE
Valvola e molla della valvola
1. Applicare:
lOlio al disolfuro di molibdeno
Sullo stelo della valvola e sul
paraolio per stelo valvola.
2. Installare:
lValvola 1
lSede molla valvola 2
lParaolio stelo valvola 3
lMolla valvola 4
lScodellino molla 5
Alla testata del cilindro.
NOTA:
lAccertarsi che ogni valvola venga
rimontata nella sua posizione origi-
nale, facendo riferimento anche ai
colori come segue:
Aspirazione (centro) a: giallo
Aspirazione (destra/sinistra) b:
bianco
Scarico: nessuna verniciatura
lInstallare le molle della valvola con il
passo più grande c rivolto verso
l’alto.
dPasso più piccolo
SOUPAPES ET RESSORTS DE SOUPAPE
VENTILE UND VENTILFEDERN
VALVOLE E MOLLE VALVOLE

4 - 41

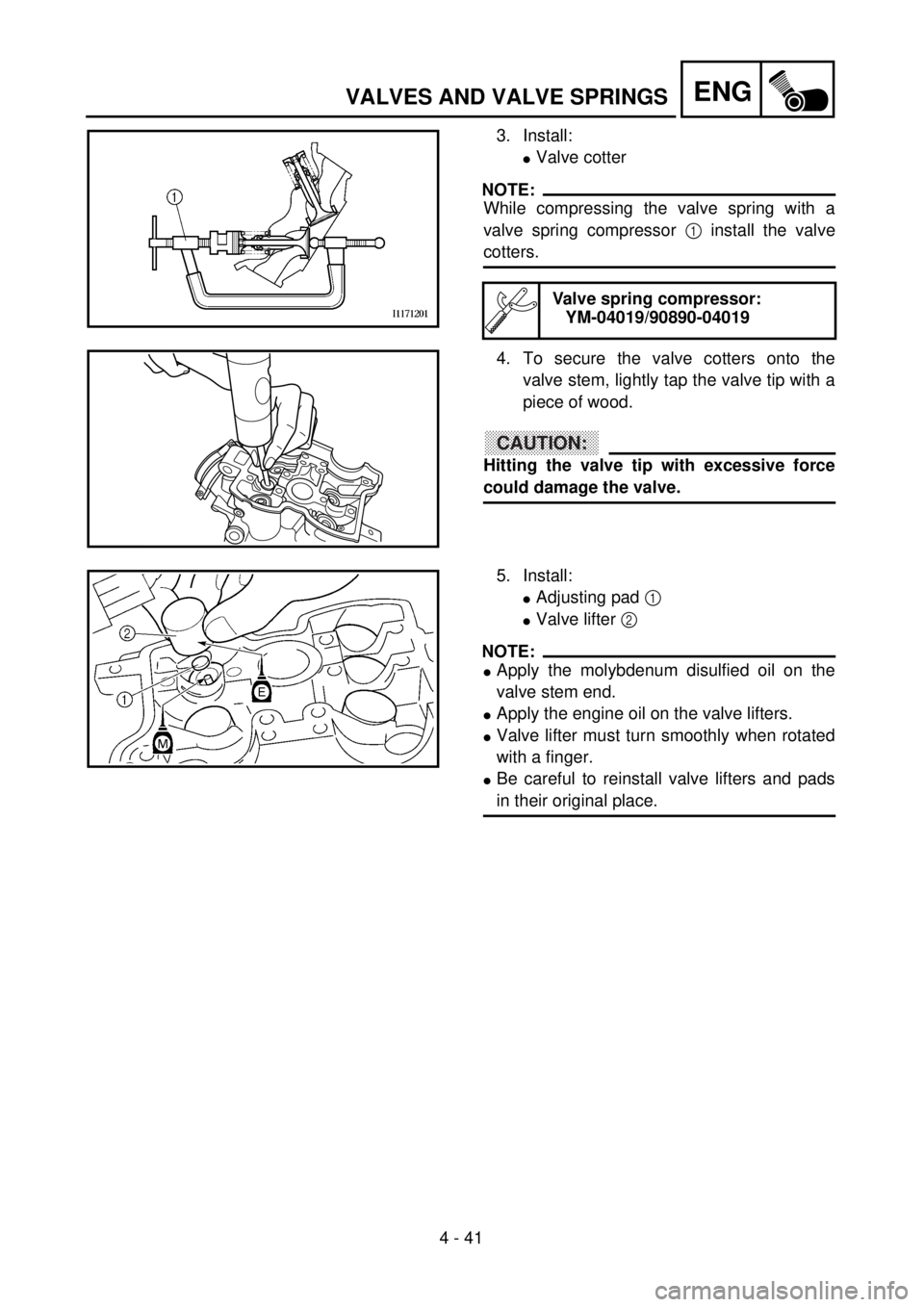

ENGVALVES AND VALVE SPRINGS
3. Install:
lValve cotter
NOTE:
While compressing the valve spring with a
valve spring compressor 1 install the valve
cotters.
4. To secure the valve cotters onto the
valve stem, lightly tap the valve tip with a
piece of wood.
CAUTION:
Hitting the valve tip with excessive force
could damage the valve.
Valve spring compressor:
YM-04019/90890-04019
5. Install:
lAdjusting pad 1
lValve lifter 2
NOTE:
lApply the molybdenum disulfied oil on the
valve stem end.
lApply the engine oil on the valve lifters.
lValve lifter must turn smoothly when rotated
with a finger.
lBe careful to reinstall valve lifters and pads
in their original place.

ENG
4 - 41
3. Montieren:
lVentilkeile
HINWEIS:
Die Ventilfeder mit Ventilfederspan-
ner 1 und Halterung zusammen-
drücken, dann die Ventilkeile einset-
zen.
Ventilfederspanner
YM-04019/
90890-04019
4. Zur Sicherung der Ventilkeile
auf dem Ventilschaft mit ei-
nem Holzstück leicht auf das
Ventilschaftende schlagen.
ACHTUNG:
Starke Schläge auf das Ventil-
schaftende können das Ventil be-
schädigen.
5. Montieren:
lVentilplättchen 1
lTassenstößel 2
HINWEIS:
lMolybdändisulfidfett auf Ventil-
schaftende auftragen.
lMotoröl auf die Ventilheber auftra-
gen.
lDie Tassenstößel müssen sich
mühelos mit einem Finger drehen
lassen.
lDie Ventilplättchen und Tassenstö-
ßel müssen an der ursprünglichen
Stelle eingesetzt werden. 3. Monter:
lClavette de soupape
N.B.:
Installer les clavettes de soupape tout en
comprimant le ressort de soupape avec
un compresseur de ressort de soupape 1
et l’accessoire.
Compresseur de ressort de
soupape:
YM-04019/90890-04019
4. Pour fixer les clavettes de sou-
pape sur la queue de soupape,
tapoter la pointe de soupape à
l’aide d’un bout de bois.
ATTENTION:
Une frappe trop forte sur la pointe de
soupape pourrait endommager la sou-
pape.
5. Monter:
lCales de réglage 1
lPoussoir de soupape 2
N.B.:
lEnduire l’extrémité de la queue de
soupape d’huile au bisulfure de moly-
bdène.
lEnduire les poussoirs de soupape
d’huile moteur.
lQuand on le fait tourner du doigt, un
poussoir de soupape doit tourner en
douceur.
lPrendre soin de remettre les poussoirs
de soupapes et les cales dans leur posi-
tion d’origine.3. Installare:
lSemiconi
NOTA:
Comprimendo la molla della valvola con
un apposito compressore 1 installare i
semiconi.
Compressore delle molle
delle valvole:
YM-04019/90890-04019
4. Per fissare i semiconi della val-
vola sullo stelo della valvola, pic-
chiettare leggermente con un
pezzo di legno sulla punta della
valvola.
ATTENZIONE:
Percuotendo eccessivamente la punta
della valvola si rischia di danneggiare
la valvola.
5. Installare:
lSpessore di regolazione 1
lAlzavalvola 2
NOTA:
lApplicare olio al disolfuro di molib-
deno sulla estremità dello stelo della
valvola.
lApplicare olio motore sugli alzaval-
vola.
lL’alzavalvola deve ruotare agevol-
mente quando viene fatto ruotare con
un dito.
lFare attenzione a reinstallare gli alza-
valvola e gli spessori nelle rispettive
posizioni originali.
SOUPAPES ET RESSORTS DE SOUPAPE
VENTILE UND VENTILFEDERN
VALVOLE E MOLLE VALVOLE

4 - 42
ENGCYLINDER AND PISTON
CYLINDER AND PISTON
Extent of removal:1 Cylinder removal2 Piston removal
Extent of removal Order Part name Q’ty Remarks
CYLINDER AND PISTON
REMOVAL
Preparation for removal Cylinder head Refer to “CYLINDER HEAD” section.
1 Bolt (cylinder) 1
2 Cylinder 1
3 Piston pin clip 2
Use special tool.
Refer to “REMOVAL POINTS”. 4 Piston pin 1
5 Piston 1
6Piston ring set
1
2
1
