5 - 2
CHAS

HINTERRAD
Demontage-Arbeiten:
1
Hinterrad demontieren
2
Radlager demontieren
3
Bremsscheibe demontieren
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
HINTERRAD DEMONTIEREN
WARNUNG

Das Motorrad gegen Umfallen sichern.
Vorbereitung für den Ausbau Das Motorrad am Motor aufbocken.
1 Mutter (Hinterachse) 1
2 Hinterachse 1
3 Antriebskettenzieher 2
4 Hinterrad 1 Siehe unter “AUSBAU”.
5 Hülse 2
6 Kettenrad 1
7 Dichtring 2
8 Sicherungsring 1
9 Lager 2 Siehe unter “AUSBAU”.
10Bremsscheibe
1
2
13
3

ROUE AVANT ET ROUE ARRIERE
VORDER- UND HINTERRAD
RUOTA ANTERIORE E RUOTA POSTERIORE
ROUE ARRIERE
Organisation de la dépose:
1
Dépose de la roue arrière
2
Dépose du roulement de roue
3
Dépose du disque de frein
Organisation de la dépose Ordre Nom de pièce Qté Remarques
DEPOSE DE LA ROUE ARRIERE
AVERTISSEMENT

Bien soutenir la machine afin qu’elle ne risque
pas de se renverser.
Préparation pour la dépose Maintenir la machine en plaçant un support
approprié sous le moteur.
1 Ecrou (axe de roue arrière) 1
2 Axe de roue arrière 1
3 Tendeur de chaîne de transmission 2
4 Roue arrière 1 Se reporter à “POINTS DE DEPOSE”.
5 Collerette 2
6 Couronne arrière 1
7 Bague d’étanchéité 2
8 Circlip 1
9 Roulement 2 Se reporter à “POINTS DE DEPOSE”.
10Disque de frein
1
2
13
3

RUOTA POSTERIORE
Portata dello smontaggio:
1
Rimozione della ruota posteriore
2
Rimozione del cuscinetto della ruota
3
Rimozione del disco del freno
Portata dello smontaggio Ordine Denominazione Quantità Osservazioni
RIMOZIONE RUOTA POSTERIORE
AVVERTENZA

Sostenere saldamente il veicolo in modo che non ci sia
il rischio che si rovesci.
Preparazione per la rimozione Mantenere il veicolo posizionando un supporto
idoneo sotto al motore.
1 Dado (asse ruota posteriore) 1
2 Asse della ruota posteriore 1
3 Tenditore catena di trasmissione 2
4 Ruota posteriore 1 Fare riferimento a “PUNTI DI RIMOZIONE”.
5 Collarino 2
6 Corona dentata ruota posteriore 1
7 Paraolio 2
8 Anello elastico di arresto 1
9 Cuscinetto 2 Fare riferimento a “PUNTI DI RIMOZIONE”.
10 Disco freno 1
2
13
3

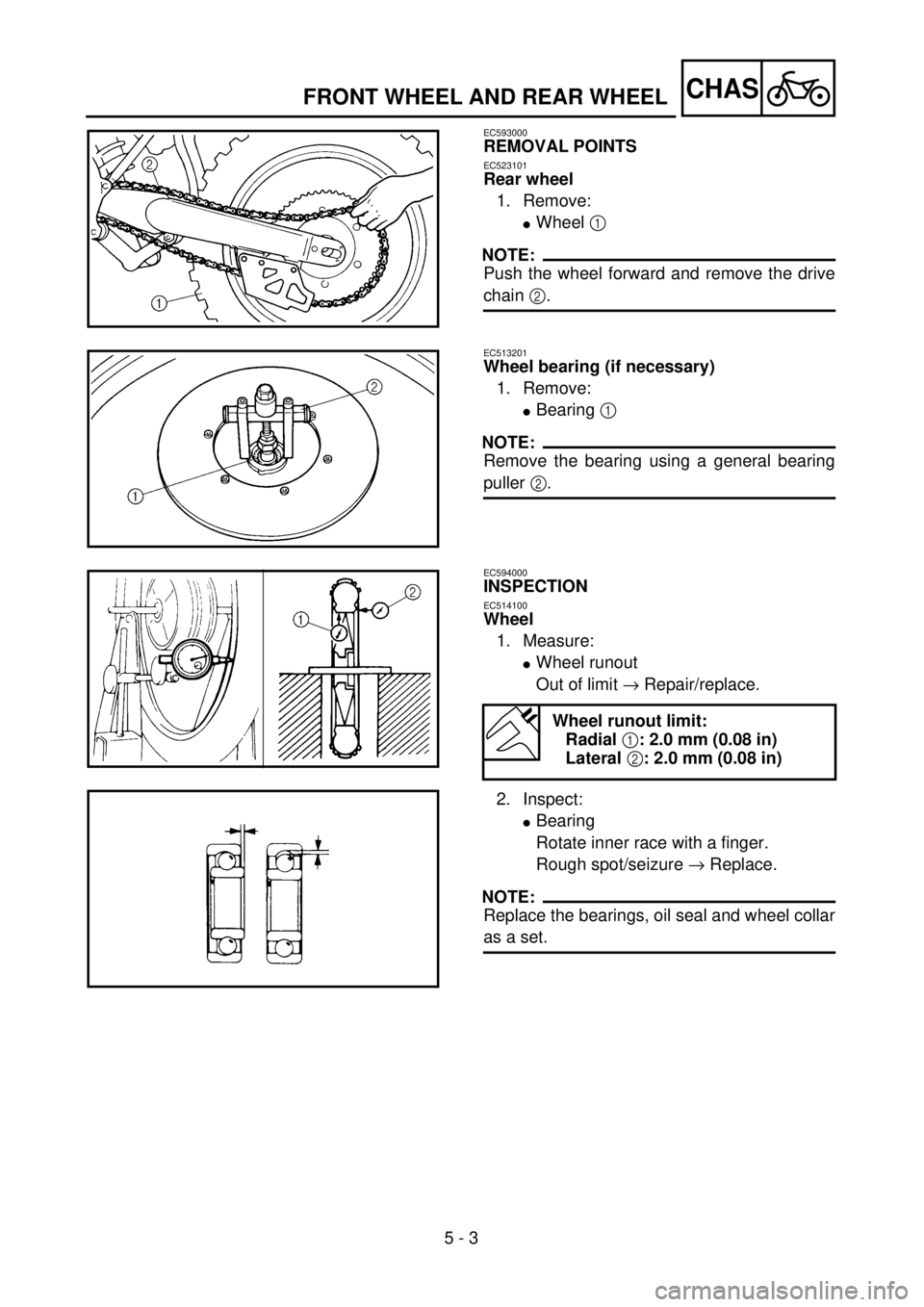

5 - 3
CHAS

FRONT WHEEL AND REAR WHEEL
EC593000
REMOVAL POINTS
EC523101
Rear wheel
1. Remove:
l
Wheel
1

NOTE:

Push the wheel forward and remove the drive
chain
2
.
EC513201
Wheel bearing (if necessary)
1. Remove:
l
Bearing
1

NOTE:

Remove the bearing using a general bearing
puller
2
.
EC594000
INSPECTION
EC514100
Wheel
1. Measure:
l
Wheel runout
Out of limit
®
Repair/replace.
2. Inspect:
l
Bearing
Rotate inner race with a finger.
Rough spot/seizure
®
Replace.
NOTE:

Replace the bearings, oil seal and wheel collar
as a set.
Wheel runout limit:
Radial
1
: 2.0 mm (0.08 in)
Lateral
2
: 2.0 mm (0.08 in)

5 - 3
CHAS

ROUE AVANT ET ROUE ARRIERE
VORDER- UND HINTERRAD
RUOTA ANTERIORE E RUOTA POSTERIORE
AUSBAU
Hinterrad
1. Demontieren:
l
Rad
1

HINWEIS:

Das Rad nach vorne stoßen und die
Antriebskette
2
abnehmen.
Radlager (nach Bedarf)
1. Demontieren:
l
Lager
1

HINWEIS:

Die Lager mit einem Lageraustreiber
2
ausbauen.
PRÜFUNG
Rad
1. Messen:
l
Felgenschlag
Unvorschriftsmäßig
®

Instand setzen/Erneuern.
Max. Felgenschlag
Höhenschlag
1

2,0 mm
Seitenschlag
2

2,0 mm
2. Kontrollieren:
l
Lager
Den inneren Laufring mit
dem Finger drehen.
Schwergängigkeit/Freßspu-
ren
®
Erneuern.
HINWEIS:

Lager, Dichtringe und Hülse im Satz
erneuern.
POINTS DE DEPOSE
Roue arrière
1. Déposer:
l
Roue
1

N.B.:

Pousser la roue vers l’avant et déposer la
chaîne de transmission
2
.
Roulement de roue (si nécessaire)
1. Déposer:
l
Roulement
1
N.B.:

Déposer le roulement en utilisant un
arrache-roulement courant 2.
CONTROLE
Roue
1. Mesure:
lVoile de roue
Hors limite ® Réparer/rempla-
cer.
Limite de voile de la roue:
Radial 1: 2,0 mm
(0,08 in)
Latéral 2: 2,0 mm
(0,08 in)
2. Contrôler:
lRoulement
Faire tourner la bague inté-
rieure avec le doigt.
Point dur/grippage ® Rempla-
cer.
N.B.:
Changer à la fois les roulements, la
bague d’étanchéité et la collerette de
roue.PUNTI DI RIMOZIONE
Ruota posteriore
1. Rimuovere:
lRuota 1
NOTA:
Spingere la ruota in avanti e rimuovere
la catena di trasmissione 2.
Cuscinetto della ruota (se necessario)
1. Rimuovere:
lCuscinetto 1
NOTA:
Rimuovere il cuscinetto impiegando un
estrattore per cuscinetti 2.
ISPEZIONE
Ruota
1. Misurare:
lScentratura
Fuori limite ® Riparare/sosti-
tuire.
Limite di disassamento
ruota:
Radiale 1: 2,0 mm
(0,08 in)
Laterale 2: 2,0 mm
(0,08 in)
2. Ispezionare:
lCuscinetto
Far ruotare l’anello interno con
un dito.
Punti rugosi/grippaggio ®
Sostituire.
NOTA:
Sostituire in blocco i cuscinetti, il parao-
lio ed il collarino della ruota.

5 - 4
CHAS

FRONT WHEEL AND REAR WHEEL
EC514200
Wheel axle
1. Measure:
l
Wheel axle bends
Out of specification
®
Replace.
Use the dial gauge
1
.
NOTE:

The bending value is shown by one half of the
dial gauge reading.
WARNING

Do not attempt to straighten a bent axle.
Wheel axle bending limit:
0.5 mm (0.020 in)
EC594200
Brake disc
1. Measure:
l
Brake disc deflection (only rear brake
disc)
Use the dial gauge
1
.
Out of specification
®
Inspect wheel
runout.
If wheel runout is in good condition,
replace the brake disc.
2. Measure:
l
Brake disc thickness
a

Out of limit
®
Replace.
Brake disc deflection limit:
Rear:
: 0.15 mm (0.006 in)
Brake disc thickness:
Front:
3.0 mm (0.12 in)
: 2.5 mm (0.10 in)
Rear:
4.0 mm (0.16 in)
: 3.5 mm (0.14 in)

5 - 4
CHAS
ROUE AVANT ET ROUE ARRIERE
VORDER- UND HINTERRAD
RUOTA ANTERIORE E RUOTA POSTERIORE
Radachse
1. Messen:
lRadachsschlag
Unvorschriftsmäßig ®
Erneuern.
Die Meßuhr 1 verwenden.
HINWEIS:
Der Radachsschlag entspricht der
Hälfte der Meßuhranzeige.
WARNUNG
Nie versuchen, eine verbogene
Achse zu richten.
Max. Radachsschlag
0,5 mm
Bremsscheibe
1. Messen:
lBremsscheibenschlag (nur
Hinterrad-Bremsscheibe)
Die Meßuhr 1 verwenden.
Unvorschriftsmäßig ® Fel-
genschlag prüfen.
Falls im Sollbereich, die
Bremsscheibe erneuern.
2. Messen:
lBremsscheibenstärke a
Unvorschriftsmäßig ®
Erneuern.
Max. Bremsscheiben-
verzug
Hinten
0,15 mm
Bremsscheiben-Min-
deststärke
Vorn
3,0 mm
2,5 mm
Hinten
4,0 mm
3,5 mm
Axe de roue
1. Mesurer:
lDéformation de l’axe de roue
Hors-spécification ® Rempla-
cer.
Utiliser le comparateur 1.
N.B.:
La valeur de déformation est égale à la
moitié de la lecture du comparateur.
AVERTISSEMENT
Ne jamais tenter de redresser un axe
tordu.
Limite de déformation de
l’axe de roue:
0,5 mm (0,020 in)
Disque de frein
1. Mesurer:
lDéflexion de disque de frein
(disque de frein arrière unique-
ment)
Utiliser le comparateur 1.
Hors spécification ® Exami-
ner le voile de roue.
Si le voile de la roue est nor-
mal, changer le disque de frein.
2. Mesurer:
lEpaisseur de disque de frein a
Hors limite ® Remplacer.
Limite de déflexion de dis-
que:
Arrière:
:0,15 mm
(0,006 in)
Limite d’usure de disque:
Avant:
3,0 mm (0,12 in)
: 2,5 mm
(0,10 in)
Arrière:
4,0 mm (0,16 in)
: 3,5 mm
(0,14 in)
Asse della ruota
1. Misurare:
lDeformazioni asse della ruota
Fuori specifica ® Regolare.
Utilizzare un comparatore 1.
NOTA:
Il valore di deformazione corrisponde
alla metà del valore indicato dal compa-
ratore.
AVVERTENZA
Non tentare di raddrizzare un asse
deformato.
Limite di deformazione
dell’asse della ruota:
0,5 mm (0,020 in)
Disco freno
1. Misurare:
lDeflessione disco del freno
(solo disco del freno poste-
riore)
Utilizzare un comparatore 1.
Fuori specifica ® Ispezionare
il disassamento della ruota.
Se il disassamento è in buone
condizioni, sostituire il disco
del freno.
2. Misurare:
lSpessore del disco del freno a
Fuori limite ® Sostituire.
Limite di deflessione del
disco freno:
Posteriore:
: 0,15 mm
(0,006 in)
Spessore del disco freno:
Anteriore:
3,0 mm (0,12 in)
: 2,5 mm
(0,10 in)
Posteriore:
4,0 mm (0,16 in)
: 3,5 mm
(0,14 in)

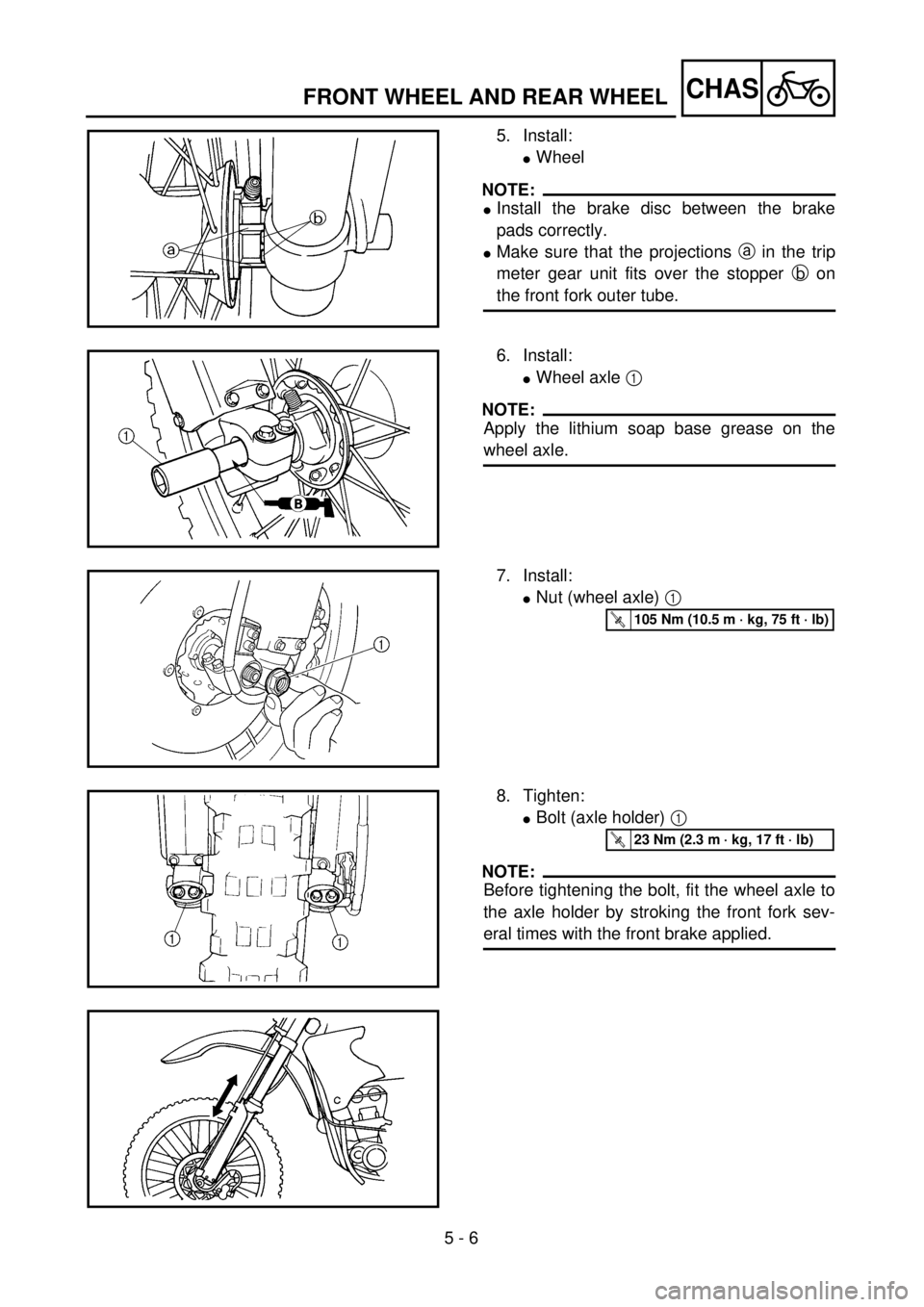

5 - 5
CHAS

FRONT WHEEL AND REAR WHEEL
EC595000
ASSEMBLY AND INSTALLATION
Front wheel
1. Install:
l
Bearing (left)
1

l
Spacer
2

l
Bearing (right)
3

l
Oil seal
4

NOTE:

l
Apply the lithium soap base grease on the
bearing and oil seal lip when installing.
l
Use a socket that matches the outside diam-
eter of the race of the bearing.
l
Left side of bearing shall be installed first.
l
Install the oil seal with its manufacture’s
marks or numbers facing outward.
CAUTION:
Do not strike the inner race of the bearing.
Contact should be made only with the outer
race.
2. Install:
lBrake disc 1
lBolt (brake disc) 2
NOTE:
Tighten the bolts in stage, using a crisscross
pattern.
T R..12 Nm (1.2 m · kg, 8.7 ft · lb)
3. Install:
lCollar 1
NOTE:
lApply the lithium soap base grease on the oil
seal lip.
lInstall the collar with their projection a fac-
ing the wheel.
4. Install:
lTrip meter gear unit 1
NOTE:
Make sure the two projections a in the wheel
hub are meshed with the two slots b in the trip
meter gear unit.b a1

5 - 5
CHAS
ROUE AVANT ET ROUE ARRIERE
VORDER- UND HINTERRAD
RUOTA ANTERIORE E RUOTA POSTERIORE
ZUSAMMENBAU UND MONTAGE
Vorderrad
1. Montieren:
lLager (links) 1 lDistanzstück 2 lLager (rechts) 3 lDichtring 4
HINWEIS:
lDie Dichtringlippen beim Einbau
mit Lithiumfett bestreichen.
lZum Eintreiben von Lager und
Dichtring eine Steckschlüssel-Nuß
in entsprechender Größe verwen-
den.
lDas Lager auf der linken Seite zu-
erst einbauen.
lDen Dichtring mit nach außen wei-
senden Herstellerangaben einbau-
en.
ACHTUNG:
Niemals gegen den inneren Lauf-
ring schlagen. Beim Eintreiben
nur auf den äußeren Laufring ein-
wirken.
2. Montieren:
lBremsscheibe 1
lSchraube (Bremsscheibe) 2
HINWEIS:
Die Schrauben stufenweise über
Kreuz festziehen.
T R..12 Nm (1,2 m · kg)
3. Montieren:
lHülse 1
HINWEIS:
lDie Dichtringlippen mit Lithiumfett
bestreichen.
lDistanzhülse so einbauen, daß die
Vorsprünge a zum Rad zeigen.
4. Montieren:
lTageskilometerzähleran-
trieb 1
HINWEIS:
Sicherstellen, daß die beiden Vor-
sprünge a in der Radnabe mit den
beiden Schlitzen b im Fahrtenkilo-
meterzähler eingreifen. REMONTAGE ET MONTAGE
Roue avant
1. Monter:
lRoulement (gauche) 1lEntretoise 2lRoulement (droit) 3lBague d’étanchéité 4
N.B.:
lAppliquer une graisse à base de savon
au lithium sur le roulement et la lèvre
de la bague d’étanchéité lors de la
repose.
lUtiliser une douille convenant au dia-
mètre extérieure de la cage du roule-
ment.
lMonter d’abord le roulement latéral
gauche.
lMonter la bague d’étanchéité avec ses
marques ou numéros de fabricant diri-
gés vers l’extérieur.
ATTENTION:
Ne pas frapper sur le chemin de roule-
ment interne. Le contact ne doit avoir
lieu qu’avec le chemin de roulement
extérieur.
2. Monter:
lDisque de frein 1
lBoulon (disque de frein) 2
N.B.:
Serrer les boulons par étape en diago-
nale.
T R..12 Nm (1,2 m · kg, 8,7 ft · lb)
3. Monter:
lCollerette 1
N.B.:
lAppliquer de la graisse à base de
savon au lithium sur les lèvres de
bague d’étanchéité.
lInstaller les colliers avec leurs saillies
a face à la roue.
4. Monter:
lDéconnecter le réducteur du
compteur de vitesse 1
N.B.:
S’assurer que les deux bossages a du
moyeu de roue se placent sur les deux
fentes b du collier. MONTAGGIO ED INSTALLA-
ZIONE
Ruota anteriore
1. Installare:
lCuscinetto (sinistro) 1
lDistanziatore 2
lCuscinetto (destro) 3
lParaolio 4
NOTA:
lApplicare grasso a base di sapone di
litio sul cuscinetto e al labbro del para-
olio durante il montaggio.
lUtilizzare una chiave che corrisponda
al diametro esterno dell’anello del
cuscinetto.
lInstallare prima il lato sinistro del
cuscinetto.
lInstallare il paraolio con il simbolo o il
numero stampigliato dal costruttore
rivolto verso l’esterno.
ATTENZIONE:
Non colpire l’anello interno del cusci-
netto. Il contatto deve avvenire solo
con l’anello esterno.
2. Installare:
lDisco freno 1
lBullone (disco del freno) 2
NOTA:
Serrare i bulloni in fasi, in maniera
incrociata.
T R..12 Nm (1,2 m · kg, 8,7 ft · lb)
3. Installare:
lCollarino 1
NOTA:
lApplicare grasso a base di sapone di
litio al labbro del paraolio.
lInstallare i collarini con le sporgenze
a rivolte verso la ruota.
4. Installare:
lRinvio del contachilometri par-
ziale 1
NOTA:
Accertarsi che le due sporgenze a nel
mozzo della ruota siano allineate con le
due scanalature b nel rinvio del conta-
chilometri parziale.

5 - 6
CHASFRONT WHEEL AND REAR WHEEL
5. Install:
lWheel
NOTE:
lInstall the brake disc between the brake
pads correctly.
lMake sure that the projections a in the trip
meter gear unit fits over the stopper b on
the front fork outer tube.
6. Install:
lWheel axle 1
NOTE:
Apply the lithium soap base grease on the
wheel axle.
7. Install:
lNut (wheel axle) 1
T R..105 Nm (10.5 m · kg, 75 ft · lb)
8. Tighten:
lBolt (axle holder) 1
NOTE:
Before tightening the bolt, fit the wheel axle to
the axle holder by stroking the front fork sev-
eral times with the front brake applied.
T R..23 Nm (2.3 m · kg, 17 ft · lb)

5 - 6
CHAS
ROUE AVANT ET ROUE ARRIERE
VORDER- UND HINTERRAD
RUOTA ANTERIORE E RUOTA POSTERIORE
5. Montieren:
lRad
HINWEIS:
lDie Bremsscheibe zwischen die
Bremsbeläge führen.
lDarauf achten, daß die Vorsprün-
ge a in dem Tageskilometerzäh-
lerantrieb über den Anschlag b an
dem Vorderrad-Gabelgleitrohr
greifen.
6. Montieren:
lRadachse 1
HINWEIS:
Lithiumfett auf die Radachse auftra-
gen.
7. Montieren:
lAchsmutter 1
T R..105 Nm (10,5 m · kg)
8. Festziehen:
lSchraube (Achshalterung) 1
HINWEIS:
Vor dem Festziehen dieser Schrau-
ben die Teleskopgabel bei gezoge-
ner Vorderradbremse mehrmals ein-
federn, damit sich die Radachse
richtig in die Achshalterung setzt.
T R..23 Nm (2,3 m · kg)
5. Monter:
lRoue
N.B.:
lReposer correctement le disque du
frein entre les plaquettes de frein.
lVeiller à ce que les bossages du collier
a se placent b sur l’arrêt du tube
extérieur de la fourche avant.
6. Monter:
lAxe de roue 1
N.B.:
Appliquer de la graisse à base de savon
au lithium sur l’axe de roue.
7. Monter:
lEcrou (axe de roue) 1
T R..105 Nm (10,5 m · kg, 75 ft · lb)
8. Serrer:
lBoulon (support d’axe) 1
N.B.:
Avant de serrer le boulon, emboîter l’axe
de la roue dans le support d’axe en don-
nant plusieurs coups sur la fourche avant
tout en serrant le frein avant.
T R..23 Nm (2,3 m · kg, 17 ft · lb)
5. Installare:
lRuota
NOTA:
lInstallare correttamente il disco freno
tra le pastiglie.
lAccertarsi che le sporgenze a nel rin-
vio del contachilometri parziale si tro-
vino sopra il fermo b sul gambale
della forcella anteriore.
6. Installare:
lAsse della ruota 1
NOTA:
Applicare grasso a base di sapone di litio
sull’asse della ruota.
7. Installare:
lDado (asse della ruota) 1
T R..105 Nm (10,5 m · kg, 75 ft · lb)
8. Serrare:
lBullone (supporto asse) 1
NOTA:
Prima di serrare il bullone, inserire l’asse
della ruota nel supporto colpendo più
volte la forcella anteriore con il freno
anteriore tirato.
T R..23 Nm (2,3 m · kg, 17 ft · lb)

5 - 7
CHASFRONT WHEEL AND REAR WHEEL
9. Install:
lBrake hose 1
To brake hose holder 2.
NOTE:
Before tightening the bolt (brake hose holder),
pass the brake hose in front of the axle boss
a, then fit it into the hose groove b so that the
brake hose does not contact the nut (wheel
axle).
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
10. Install:
lBrake hose cover 1
lWasher 2
lBolt [brake hose cover (M8)] 3
lBolt [brake hose cover (M6)] 4
T R..16 Nm (1.6 m · kg, 11 ft · lb)
T R..7 Nm (0.7 m · kg, 5.1 ft · lb)
11. Install:
lTrip meter cable 11
