YAMAHA WR 250F 2002 Owners Manual

3 - 2
INSP
ADJ

MAINTENANCE INTERVALS
SHIFT FORK, SHIFT CAM, GUIDE BAR
Inspect
●
Inspect wear
ROTOR NUT
Retighten
●

●

EXHAUST PIPE, SILENCER, PRO-
TECTOR
Inspect and retighten
Clean
Replace
●

●

●

●
* Whichever comes first
*SPARK ARRESTER
Clean
(Every six
months)
●
CRANK
Inspect and clean
●

●

CARBURETOR
Inspect, adjust and clean
●

●
When using a high-pres-
sure washer, make sure
that water does not enter
the accelerator pump.
SPARK PLUG
Inspect and clean
Replace
●

●

●

DRIVE CHAIN
Lubricate, slack, alignment
Replace
●

●

●
Use chain lube
Chain slack: 40 ~ 50 mm
(1.6 ~ 2.0 in)
COOLING SYSTEM
Check coolant level and leakage
Check radiator cap operation
Replace coolant
Inspect hoses
●

●

●

●

●
Every two years
OUTSIDE NUTS AND BOLTS
Retighten
●

●
Refer to “STARTING
AND BREAK-IN” section
in the CHAPTER 1.
AIR FILTER
Clean and lubricate
Replace
●

●

●
Use foam air-filter oil
FRAME
Clean and inspect
●

●

FUEL TANK, COCK
Clean and inspect
●

●

BRAKES
Adjust lever position and pedal height
Lubricate pivot point
Check brake disc surface
Check fluid level and leakage
Retighten brake disc bolts, caliper
bolts, master cylinder bolts and union
bolts
Replace pads
Replace brake fluid
●

●

●

●

●

●

●

●

●

●

●

●
Every one year
FRONT FORKS
Inspect and adjust
Replace oil
Replace oil seal
●

●

●

●

●
Suspension oil “01” ItemAfter
break-inEvery
race
Every
third race
or
500 km
(300 mi)Every
fifth race
or
1,000 km
(600 mi)
As re-
quiredRemarks


3

3 - 3
INSP
ADJ

MAINTENANCE INTERVALS
* marked : For USAFRONT FORK OIL SEAL AND DUST
SEAL
Clean and lube
●

●
Lithium base grease
REAR SHOCK ABSORBER
Inspect and adjust
Lube
Retighten
●

●

●

●

●

(After
rain ride)
● Molybdenum disulfide
grease
CHAIN GUARD AND ROLLERS
Inspect
● ●
SWINGARM
Inspect, lube and retighten
● ● Molybdenum disulfide
grease
RELAY ARM, CONNECTING ROD
Inspect, lube and retighten
● ● Molybdenum disulfide
grease
STEERING HEAD
Inspect free play and retighten
Clean and lube
Replace bearing
● ●
●
● Lithium base grease
TIRE, WHEELS
Inspect air pressure, wheel run-out,
tire wear and spoke looseness
Retighten sprocket bolt
Inspect bearings
Replace bearings
Lubricate
●
●
●
●
●
●
●
Lithium base grease
THROTTLE, CONTROL CABLE
Check routing and connection
Lubricate
Inspect and clean (throttle cable)
●
●
●●

●
●
Yamaha cable lube or
SAE 10W-30 motor oil
Inspect dirt and wear on
the throttle cable on the
carburetor side. ItemAfter
break-inEvery
race
Every
third race
or
500 km
(300 mi)Every
fifth race
or
1,000 km
(600 mi)
As re-
quiredRemarks

INSP
ADJ

PROGRAMME D’ENTRETIEN
CONTROLES ET REGLAGES COURANTS
PROGRAMME D’ENTRETIEN
Le programme suivant est destiné à servir de guide général pour l’entretien et la lubrification. Garder à l’esprit
que le temps, le terrain, la situation géographique et l’emploi que l’on fait de Sa machine ont une grande
influence sur les intervalles d’entretien et de lubrification. En cas de doute au sujet des intervalles d’entretien
et de lubrification à adopter, consulter son concessionnaire Yamaha.
PartieAprès
rodageChaque
courseChaque
3
ème
ou
500 km
(300 mi)Chaque
5
ème
ou
1.000 km
(600 mi)Si
néces-
saireRemarques
HUILE DE MOTEUR
Changer
Contrôler
●
●●
●
ELEMENT DE FILTRE A HUILE, CRE-
PINE D’HUILE
Nettoyer
●
SOUPAPES
Contrôler le jeu aux soupapes.
Contrôler
Remplacer
●●
●
●
Le moteur doit être froid.
Contrôler l’usure des sièges
et les queues de soupape.
RESSORTS DE SOUPAPE
Contrôler
Remplacer
●
●
Contrôler la longueur libre et
l’inclinaison.
POUSSOIRS DE SOUPAPE
Contrôler
Remplacer
●
●
Contrôler s’ils sont griffés
ou usés.
ARBRES A CAMES
Contrôler
Remplacer
●
●
Contrôler la surface des
arbres à cames.
PIGNONS DE CHAINE DE DISTRIBU-
TION, CHAINE DE DISTRIBUTION
Contrôler
Remplacer
●
●
S’assurer que les dents ne
sont ni usées ni endomma-
gées.
PISTON
Contrôler
Nettoyer
Remplacer
●●
●
●
Contrôler s’il n’est pas fendu.
Décalaminer.
SEGMENT
Contrôler
Remplacer
●
●●
Contrôler l’écartement des
extrémités.
AXE DE PISTON
Contrôler
Remplacer
●
●
CULASSE
Contrôler et nettoyer
●
Décalaminer.
Remplacer le joint.
CYLINDRE
Contrôler et nettoyer
Remplacer
●
●
Contrôler les marques de
rayures
Contrôler l’usure
EMBRAYAGE
Contrôler et régler
Remplacer
●●
●
Contrôler la cloche, le dis-
que de friction, le disque
d’embrayage et le ressort.
BOITE DE VITESSE
Contrôler
Remplacer le roulement
●
●
3 - 1

INSP
ADJ

PROGRAMME D’ENTRETIEN
FOURCHETTE, BARILLET, BARRE DE
GUIDAGE
Contrôler
●
Contrôler l’usure.
ECROU DU ROTOR
Resserrer
●●
POT D’ECHAPPEMENT, SILENCIEUX,
PROTECTION
Contrôler et resserrer
Nettoyer
Remplacer
●●
●
●
* A la première des deux échéances

* PARE-ETINCELLES
Nettoyer
(Tous les
six mois)
●
VILEBREQUIN
Contrôler et nettoyer
●●
CARBURATEUR
Contrôler, régler et nettoyer
●●
Lors du lavage à l’eau sous
pression, veiller à ce qu’il n’y
ait pas de pénétration d’eau
dans la pompe d’accélération.
BOUGIE
Contrôler et nettoyer
Remplacer
●●
●
CHAINE DE TRANSMISSION
Graisser, jeu, alignement
Remplacer
●●
●
Utiliser du lubrifiant pour
chaîne.
Jeu de la chaîne:
40 à 50 mm (1,6 à 2,0 in)
CIRCUIT DE REFROIDISSEMENT
Contrôler le niveau du liquide de refroi-
dissement et s’il n’y a pas de fuite
Contrôler le fonctionnement du bouchon
de radiateur
Remplacer le liquide de refroidissement
Contrôler les tuyaux
●●
●●
●
Tous les deux ans
BOULONS ET ECROUS EXTERIEURS
Resserrer
●●
Se reporter à la section
“MISE EN ROUTE ET
RODAGE” du CHAPITRE 1.
FILTRE A AIR
Nettoyer et graisser
Remplacer
●●
●
Utiliser l’huile de filtre à air.
CADRE
Nettoyer et contrôler
●●
RESERVOIR DE CARBURANT, ROBI-
NET
Nettoyer et contrôler
●●
FREINS
Régler la position du levier et la hauteur
de la pédale
Graisser les pivots
Contrôler la surface du disque de frein
Contrôler le niveau du liquide et les fuites
Resserrer les boulons du disque de frein,
les boulons d’étrier, les boulons du maî-
tre-cylindre et les boulons-raccords
Remplacer les plaquettes
Remplacer le liquide de frein
●
●
●
●
●●
●
●
●
●
●
●
Chaque année PartieAprès
rodageChaque
courseChaque
3
ème
ou
500 km
(300 mi)Chaque
5
ème
ou
1.000 km
(600 mi)Si
néces-
saireRemarques
3 - 2

INSP
ADJ

PROGRAMME D’ENTRETIEN
Astérique* : Pour les USA
FOURCHE AVANT
Contrôler et régler
Remplacer l’huile
Remplacer la bague d’étanchéité
●
●●
●
●
Huile de suspension “01”
BAGUE D’ETANCHEITE ET JOINT
ANTIPOUSSIERE DE FOURCHE
AVANT
Nettoyer et lubrifier
●●
Graisse à base de lithium
AMORTISSEUR ARRIERE
Contrôler et régler
Lubrifier
Resserrer
●
●●
●●
(Aprèscon-
duite sous la
pluie)
●
Graisse au bisulfure de
molybdène
GUIDE-CHAINE ET ROULEAU
Contrôler
●●
BRAS OSCILLANT
Contrôler, lubrifier et resserrer
●●
Graisse au bisulfure de
molybdène
BRAS RELAIS, BIELLE
Contrôler, lubrifier et resserrer
●●
Graisse au bisulfure de
molybdène
TETE DE FOURCHE
Contrôler le jeu
Nettoyer et lubrifier
Remplacer le roulement
●●
●
●
Graisse à base de lithium
PNEUS, ROUES
Contrôler la pression de gonflage, le voile
de roue et l’usure des pneus et la tension
des rayons
Resserrer les boulons de la roue dentée
Contrôler les roulements
Remplacer les roulements
Graisser
●
●●
●
●
●●
Graisse à base de lithium
ACCELERATEUR, CABLES DE COM-
MANDE
Contrôler le cheminement et le branche-
ment
Graisser
●
●●
●
Yamaha lube pour câble ou
huile moteur SAE 10W-30
Contrôler et nettoyer (câbles des gaz)
●●
Contrôler le degré de saleté
et d’usure des câbles des gaz
côté carburateur. PartieAprès
rodageChaque
courseChaque
3
ème
ou
500 km
(300 mi)Chaque
5
ème
ou
1.000 km
(600 mi)Si
néces-
saireRemarques
3 - 3

INSP
ADJ

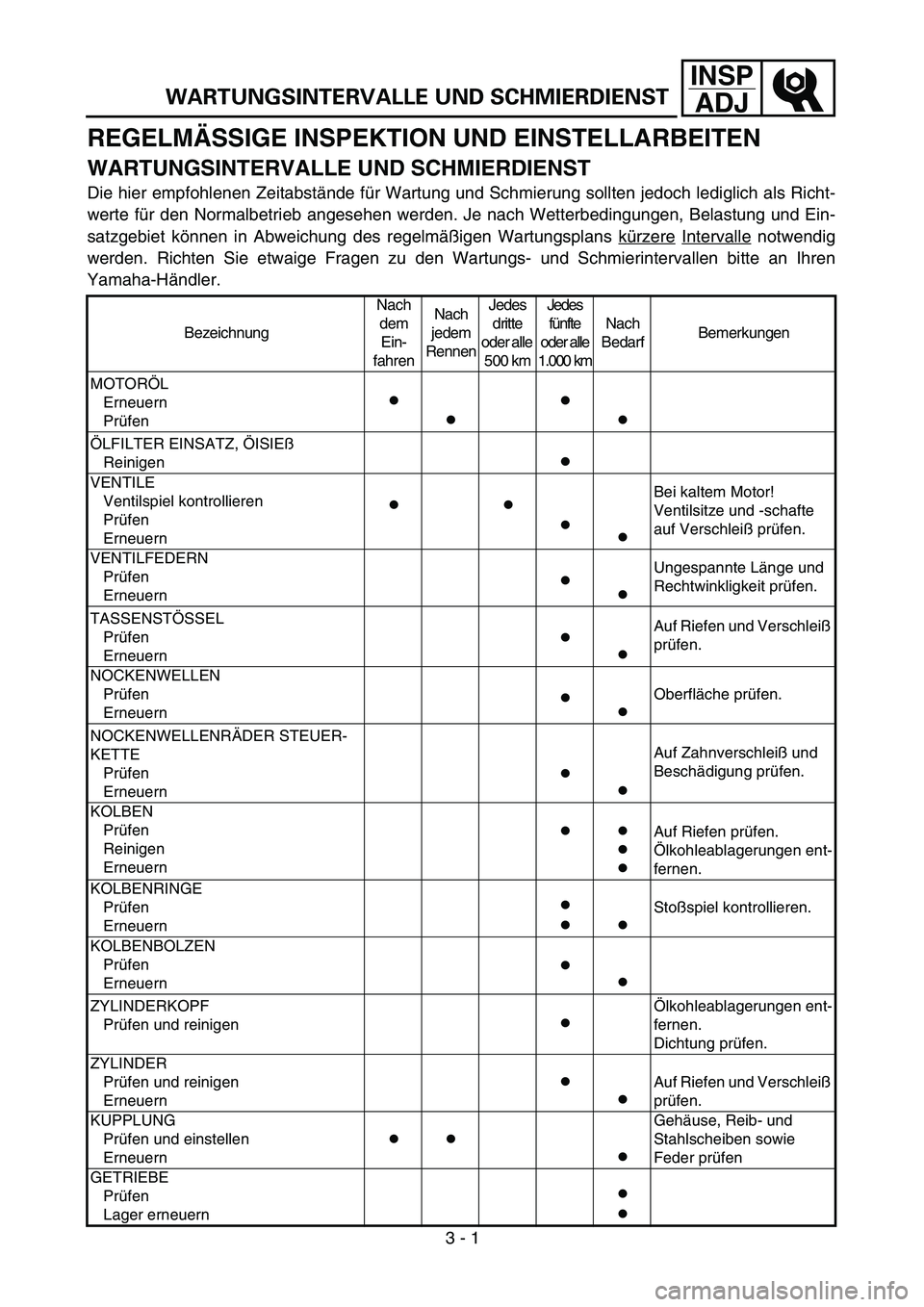

WARTUNGSINTERVALLE UND SCHMIERDIENST
REGELMÄSSIGE INSPEKTION UND EINSTELLARBEITEN
WARTUNGSINTERVALLE UND SCHMIERDIENST
Die hier empfohlenen Zeitabstände für Wartung und Schmierung sollten jedoch lediglich als Richt-
werte für den Normalbetrieb angesehen werden. Je nach Wetterbedingungen, Belastung und Ein-
satzgebiet können in Abweichung des regelmäßigen Wartungsplans kürzere
Intervalle notwendig
werden. Richten Sie etwaige Fragen zu den Wartungs- und Schmierintervallen bitte an Ihren
Yamaha-Händler.

BezeichnungNach
dem
Ein-
fahrenNach
jedem
RennenJedes
dritte
oder alle
500 kmJedes
fünfte
oder alle
1.000 kmNach
BedarfBemerkungen
MOTORÖL
Erneuern
Prüfen
●
●●
●
ÖLFILTER EINSATZ, ÖISIEß
Reinigen
●
VENTILE
Ventilspiel kontrollieren
Prüfen
Erneuern
●●
●
●
Bei kaltem Motor!
Ventilsitze und -schafte
auf Verschleiß prüfen.
VENTILFEDERN
Prüfen
Erneuern
●
●
Ungespannte Länge und
Rechtwinkligkeit prüfen.
TASSENSTÖSSEL
Prüfen
Erneuern
●
●
Auf Riefen und Verschleiß
prüfen.
NOCKENWELLEN
Prüfen
Erneuern
●
●
Oberfläche prüfen.
NOCKENWELLENRÄDER STEUER-
KETTE
Prüfen
Erneuern
●
●
Auf Zahnverschleiß und
Beschädigung prüfen.
KOLBEN
Prüfen
Reinigen
Erneuern
●●
●
●
Auf Riefen prüfen.
Ölkohleablagerungen ent-
fernen.
KOLBENRINGE
Prüfen
Erneuern
●
●●
Stoßspiel kontrollieren.
KOLBENBOLZEN
Prüfen
Erneuern
●
●
ZYLINDERKOPF
Prüfen und reinigen
●
Ölkohleablagerungen ent-
fernen.
Dichtung prüfen.
ZYLINDER
Prüfen und reinigen
Erneuern
●
●
Auf Riefen und Verschleiß
prüfen.
KUPPLUNG
Prüfen und einstellen
Erneuern
●●
●
Gehäuse, Reib- und
Stahlscheiben sowie
Feder prüfen
GETRIEBE
Prüfen
Lager erneuern
●
●
3 - 1

INSP
ADJ

WARTUNGSINTERVALLE UND SCHMIERDIENST
SCHALTGABEL, SCHALTWALZE,
FÜHRUNGSSTANGE
Prüfen
●
Auf Verschleiß prüfen.
ROTORMUTTER
Nachziehen
●●
AUSPUFFROHR, SCHALLDÄMPFER,
PROTEKTOR
Prüfen und nachziehen
Reinigen
Erneuern
●●
●
●
* Je nachdem, was zuerst
eintritt
* FUNKENFÄNGER
Reinigen
(Alle sechs
Monate)
●
KURBELWELLE
Prüfen und reinigen
●●
VERGASER
Prüfen, einstellen und reinigen
●●
Wassereintritt durch den
Einsatz von Hochdruckrei-
nigern vermeiden!
ZÜNDKERZE
Prüfen und reinigen
Erneuern
●●
●
ANTRIEBSKETTE
Schmieren, Durchhang und Ausrich-
tung prüfen
Erneuern
●●
●
Kettenschmiermittel ver-
wenden.
Durchhang: 40–50 mm
KÜHLSYSTEM
Kühlflüssigkeitsstand, auf Undichtig-
keit prüfen
Kühlerverschlußdeckel prüfen
Kühlflüssigkeit wechseln
Schläuche prüfen
●●
●●
●
Alle zwei Jahre
SCHRAUBVERBINDUNGEN AM
FAHRWERK
Nachziehen
●●
Siehe unter “ANLASSEN
UND EINFAHREN” im
KAPITEL 1.
LUFTFILTER
Reinigen und mit Öl tränken
Erneuern
●●
●
Spezialöl für Schaum-
stoff-Luftfiltereinsätze ver-
wenden.
RAHMEN
Reinigen und prüfen
●●
KRAFTSTOFFTANK, KRAFTSTOFF-
HAHN
Reinigen und prüfen
●●
BREMSEN
Hand- und Fußbremshebelposition
einstellen
Drehpunkte schmieren
Bremsscheibe prüfen
Bremsflüssigkeitsstand, auf Undich-
tigkeit prüfen
Bremsscheiben-, Bremssattel-,
Hauptbremszylinder-Schrauben und
Hohlschrauben nachziehen
Bremsbeläge erneuern
Bremsflüssigkeit erneuern
●
●
●
●
●●
●
●
●
●
●
●
Jedes Jahr BezeichnungNach
dem
Ein-
fahrenNach
jedem
RennenJedes
dritte
oder alle
500 kmJedes
fünfte
oder alle
1.000 kmNach
BedarfBemerkungen
3 - 2

INSP
ADJ

WARTUNGSINTERVALLE UND SCHMIERDIENST
* markiert: Für USA
TELESKOPGABEL
Prüfen und einstellen
Öl wechseln
Dichtringe wechseln
●
●●
●
●
Teleskopgabelöl “01” ver-
wenden.
GABELDICHTRING UND STAUBMAN-
SCHETTE
Reinigen und schmieren
●●
Lithiumfett verwenden.
FEDERBEIN
Prüfen und einstellen
Schmieren
Nachziehen
●
●●
●●
(Nach
Fahren im
Regen)
●
Molybdändisulfidfett ver-
wenden.
KETTENSCHUTZ UND -ROLLEN
Prüfen
●●
SCHWINGE
Prüfen, schmieren und nachziehen
●●
Molybdändisulfidfett ver-
wenden.
UMLENK- UND ÜBERTRAGUNGS-
HEBEL
Prüfen, schmieren und nachziehen
●●
Molybdändisulfidfett ver-
wenden.
LENKKOPF
Spiel prüfen und nachziehen
Reinigen und schmieren
Lager erneuern
●●
●
●
Lithiumfett verwenden.
RÄDER, REIFEN
Reifenluftdruck und Speichenspan-
nung kontrollieren, auf Felgenschlag
und Reifenverschleiß prüfen
Kettenrad-Schrauben nachziehen
Lager prüfen
Lager erneuern
Schmieren
●
●●
●
●
●●
Lithiumfett verwenden.
GASDREHGRIFF UND -ZUG
Seilzugführung und -befestigung prü-
fen
Schmieren
●
●●
●
Spezial-Seilzugschmier-
mittel oder Motoröl ver-
wenden.
Überprüfen und säubern (Gasseilzug)
●●
Den Gasseilzug an der
Vergaserseite auf
Schmutz und Verschleiß
überprüfen. BezeichnungNach
dem
Ein-
fahrenNach
jedem
RennenJedes
dritte
oder alle
500 kmJedes
fünfte
oder alle
1.000 kmNach
BedarfBemerkungen
3 - 3

INSP
ADJ

INTERVALLI DI MANUTENZIONE
ISPEZIONI E REGISTRAZIONI REGOLARI
INTERVALLI DI MANUTENZIONE
Il seguente schema vuole essere una guida generale alla manutenzione e alla lubrificazione. Tenere presente
che determinati fattori quali condizioni atmosferiche, tipologia di terreno, ubicazione e uso individuale alte-
rano gli intervalli di manutenzione e lubrificazione richiesti. In caso di dubbi su quali intervalli seguire per la
manutenzione e la lubrificazione del veicolo, consultare il proprio rivenditore Yamaha.
ElementoDopo il
rodag-
gioAd ogni
gara
Ogni terza
oppure
500 km
(300 mi)Ogni
quinta
oppure
1.000 km
(600 mi)Come
richie-
stoOsservazioni
OLIO MOTORE
Sostituire
Ispezionare
●
●●

●
ELEMENTO FILTRANTE, FILTRO
DELL’OLIO
Pulire
●
VALVOLE
Controllare il gioco delle valvole
Ispezionare
Sostituire
● ●
●
● Il motore deve essere freddo
Controllare l’usura delle
sedi e degli steli delle val-
vole.
Molle delle valvole
Ispezionare
Sostituire
●
● Controllare la lunghezza
libera e l’inclinazione.
ALZAVALVOLA
Ispezionare
Sostituire
●
● Controllare eventuali graffi
e il grado di usura.
ALBERI A CAMME
Ispezionare
Sostituire
●
● Ispezionare la superficie
degli alberi a camme.
CORONE DELLA CATENA DI DISTRI-
BUZIONE, CATENA DI DISTRIBU-
ZIONE
Ispezionare
Sostituire
●
● Controllare il grado di usura
dei denti e la presenza di
eventuali danni.
PISTONE
Ispezionare
Pulire
Sostituire
● ●
●
● Ispezionare le eventuali
incrinature
Rimuovere i depositi carbo-
niosi
Fasce elastiche
Ispezionare
Sostituire
●
● ● Controllare la luce
dell’estremità della fascia
elastica
Spinotto
Ispezionare
Sostituire
●
●
Testata del cilindro
Ispezionare e pulire
● Rimuovere i depositi carbo-
niosi
Sostituire la guarnizione
CILINDRO
Ispezionare e pulire
Sostituire
●
● Ispezionare le eventuali
rigature
Controllare il grado di usura
FRIZIONE
Ispezionare e regolare
Sostituire
● ●
● Ispezionare l’alloggia-
mento, il disco conduttore, il
disco condotto e la molla
TRASMISSIONE
Ispezionare
Sostituire il cuscinetto
●
●
3 - 1

INSP
ADJ
INTERVALLI DI MANUTENZIONE
FORCELLA DEL CAMBIO, CAMMA
DEL CAMBIO, BARRA GUIDA
Ispezionare
● Controllare il grado di usura
DADO DEL ROTORE
Serrare
● ●
TUBO DI SCAPPAMENTO, SILENZIA-
TORE, PROTETTORE
Ispezionare e serrare
Pulire
Sostituire
● ●
●
● * A seconda di quale delle
due condizioni si verifica
per prima
*PARASCINTILLE
Pulire(ogni sei
mesi)●
PEDIVELLA
Ispezionare e pulire
● ●
CARBURATORE
Ispezionare, regolare e pulire
● ●
Quando si impiega un disposi-
tivo di lavaggio ad alta pres-
sione, accertarsi che l’acqua
non penetri nella pompa di cir-
colazione.
Candela
Ispezionare e pulire
Sostituire
● ●
●
CATENA DI TRASMISSIONE
Lubrificare, tendere, allineare
Sostituire
● ●
● Utilizzare un lubrificante per
catene
Allentamento della catena:
40 ~ 50 mm (1,6 ~ 2,0 in)
SISTEMA DI RAFFREDDAMENTO
Controllare il livello del refrigerante e la
presenza di eventuali perdite
Controllare l’azionamento del tappo del
radiatore
Sostituire il refrigerante
Ispezionare i flessibili
● ●
●
●
● Ogni due anni
DADI E BULLONI ESTERNI
Serrare
● ● Fare riferimento al paragrafo
“AVVIO E RODAGGIO” al
CAPITOLO 1.
FILTRO DELL’ARIA
Pulire e lubrificare
Sostituire
● ●
● Utilizzare olio per filtro
dell’aria in schiuma
TELAIO
Pulire e ispezionare
● ●
SERBATOIO DEL CARBURANTE,
RUBINETTO
Pulire e ispezionare
● ● ElementoDopo il
rodag-
gioAd ogni
gara
Ogni terza
oppure
500 km
(300 mi)Ogni
quinta
oppure
1.000 km
(600 mi)Come
richie-
stoOsservazioni
3 - 2
