SPECIFICHE GENERALI
Capacità olio:
Olio motore
Cambio d’olio periodico 1,5 L (1,32 Imp qt, 1,59 US qt)
Con cambio filtro olio 1,6 L (1,41 Imp qt, 1,69 US qt)
Quantità totale 1,7 L (1,50 Imp qt, 1,80 US qt)
Capacità refrigerante (inclusi tutti i percorsi): 1,3 L (1,14 Imp qt, 1,37 US qt)
Filtro aria: Elemento di tipo umido
Carburante:
Tipo Benzine senza piombo di prima qualità solo con un
numero di ottani di ricerca pari a 95 o superiore.
(Tranne per ZA)
Carburante di prima qualità (Per ZA)
Capacità serbatoio
Riserva12 L (2,64 Imp gal, 3,17 US gal)
(Per USA e CDN)
8,0 L (1,76 Imp gal, 2,11 US gal)
(Tranne per USA e CDN)
1,6 L (0,35 Imp gal, 0,42 US gal)
(Per USA e CDN)
1,4 L (0,31 Imp gal, 0,37 US gal)
(Tranne per USA e CDN)
Carburatore:
Tipo FCR-MX37
Costruttore KEIHIN
Candela:
Tipo/costruttore CR8E/NGK
U24ESR-N/DENSO
Distanza tra gli elettrodi 0,7 ~ 0,8 mm (0,028 ~ 0,031 in)
Tipo di frizione: Umida, multidisco:
Trasmissione:
Sistema di riduzione primaria Ingranaggio
Rapporto di riduzione primaria 57/17 (3,353)
Sistema di riduzione secondaria Trasmissione a catena
Rapporto di riduzione secondaria 52/13 (4,000)
Tipo di trasmissione Presa continua, 5 -rapporti
Azionamento Con il piede sinistro
Rapporto di trasmissione: 1a 31/13 (2,385)
2a 28/16 (1,750)
3a 28/21 (1,333)
4a 25/24 (1,042)
5a 22/27 (0,815)
Parte ciclistica:
Tipo di telaio A culla semidoppia
Angolo di incidenza 27,1˚
Avancorsa 117,4 mm (4,62 in)

SPEC

2 - 3
SPECIFICHE GENERALI
Pneumatici:
Tipo Con camera d’aria
Dimensioni (anteriore) 80/100-21 51M (Per USA, CDN e ZA)
90/90-21 54R (Per l’EUROPA, AUS e NZ)
Dimensioni (posteriore) 100/100-18 59M (Per USA, CDN e ZA)
130/90-18 69R (Per l’EUROPA, AUS e NZ)
Pressione pneumatici (anteriore e posteriore) 100 kPa (1,0 kgf/cm
2

, 15 psi)
Freno:
Tipo freno anteriore Freno a disco singolo
Azionamento Con la mano destra
Tipo freno posteriore Freno a disco singolo
Azionamento Con il piede destro
Sospensione:
Sospensione anteriore Forcella telescopica
Sospensione posteriore Forcellone oscillante (sospensione monocross di tipo
a biscottino)
Ammortizzatore:
Ammortizzatore anteriore Molla elicoidale/ammortizzatore a olio
Ammortizzatore posteriore Ammortizzatore a molla elicoidale/a gas
Corsa della ruota:
Corsa ruota anteriore 300 mm (11,8 in)
Corsa ruota posteriore 315 mm (12,4 in)
Parte elettrica:
Impianto di accensione Magneto CDI
Tipo di faro: Lampada al quarzo (alogena)
Wattaggio
×
quantità lampade:
Faro 12V 60/55 W
×
1
Fanalino posteriore 12V 21/5 W
×
1

SPEC

2 - 4

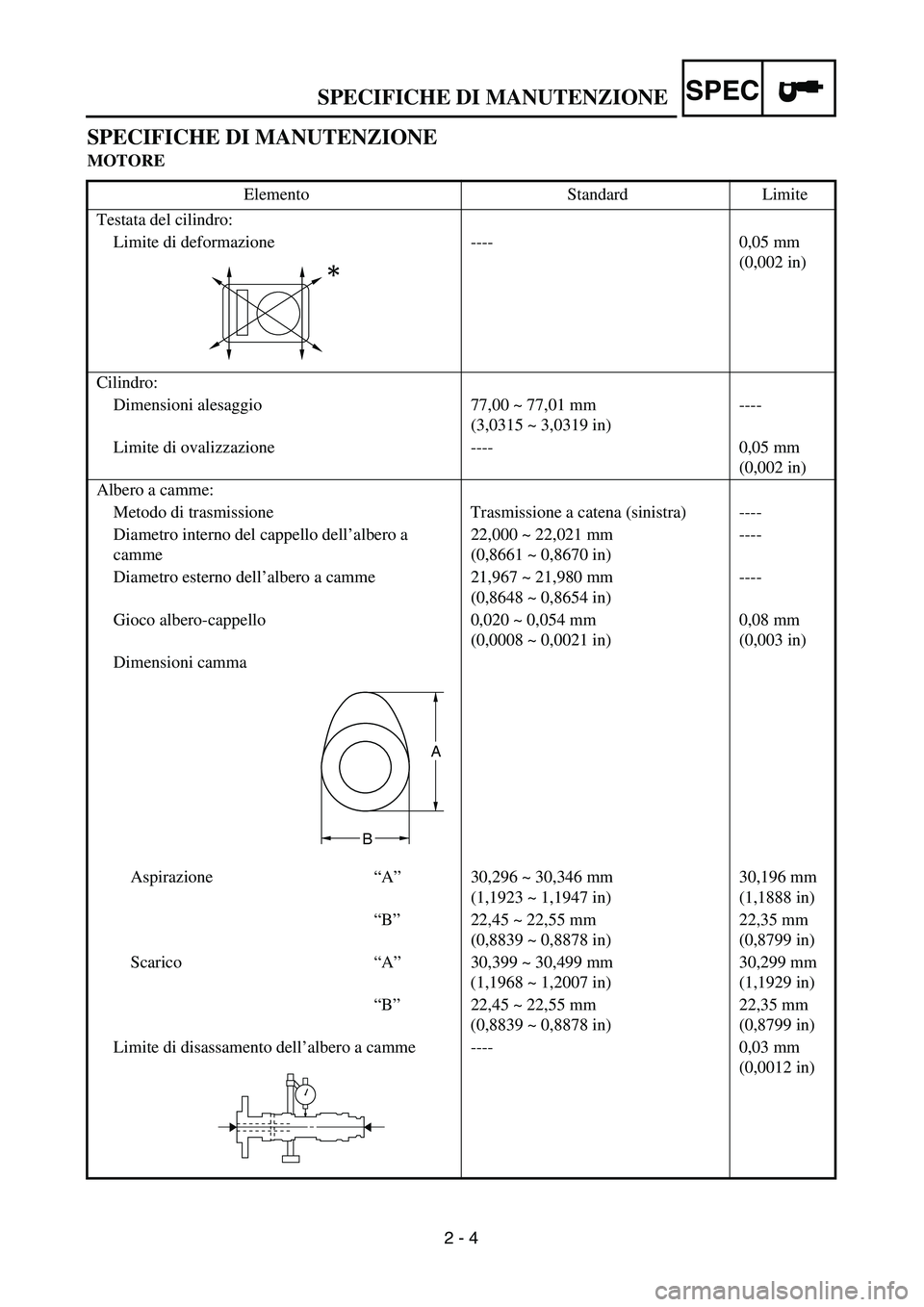

SPECIFICHE DI MANUTENZIONE
SPECIFICHE DI MANUTENZIONE
MOTORE
Elemento Standard Limite
Testata del cilindro:
Limite di deformazione ---- 0,05 mm
(0,002 in)
Cilindro:
Dimensioni alesaggio 77,00 ~ 77,01 mm
(3,0315 ~ 3,0319 in)----
Limite di ovalizzazione ---- 0,05 mm
(0,002 in)
Albero a camme:
Metodo di trasmissione Trasmissione a catena (sinistra) ----
Diametro interno del cappello dell’albero a
camme22,000 ~ 22,021 mm
(0,8661 ~ 0,8670 in)----
Diametro esterno dell’albero a camme 21,967 ~ 21,980 mm
(0,8648 ~ 0,8654 in)----
Gioco albero-cappello 0,020 ~ 0,054 mm
(0,0008 ~ 0,0021 in)0,08 mm
(0,003 in)
Dimensioni camma
Aspirazione“A”30,296 ~ 30,346 mm
(1,1923 ~ 1,1947 in)30,196 mm
(1,1888 in)
“B”22,45 ~ 22,55 mm
(0,8839 ~ 0,8878 in)22,35 mm
(0,8799 in)
Scarico“A”30,399 ~ 30,499 mm
(1,1968 ~ 1,2007 in)30,299 mm
(1,1929 in)
“B”22,45 ~ 22,55 mm
(0,8839 ~ 0,8878 in)22,35 mm
(0,8799 in)
Limite di disassamento dell’albero a camme ---- 0,03 mm
(0,0012 in)
A
B

SPEC

2 - 5
SPECIFICHE DI MANUTENZIONE
Catena di distribuzione:
Tipo catena di distribuzione/N. di maglie 92RH2010-114M/114 ----
Metodo di regolazione della catena di
distribuzioneAutomatico ----
Valvola, sede valvola, guidavalvola:
Gioco valvola (a freddo) INT 0,10 ~ 0,15 mm
(0,0039 ~ 0,0059 in)----
EST 0,17 ~ 0,22 mm
(0,0067 ~ 0,0087 in)----
Dimensioni valvola:
Diametro testa “A”INT 22,9 ~ 23,1 mm
(0,9016 ~ 0,9094 in)----
EXT 24,4 ~ 24,6 mm
(0,9606 ~ 0,9685 in)----
Larghezza faccia “B”INT 2,26 mm (0,089 in) ----
EXT 2,26 mm (0,089 in) ----
Larghezza sede “C”INT 0,9 ~ 1,1 mm
(0,0354 ~ 0,0433 in)1,6 mm
(0,0630 in)
EXT 0,9 ~ 1,1 mm
(0,0354 ~ 0,0433 in)1,6 mm
(0,0630 in)
Spessore margine “D”INT 0,8 mm (0,0315 in) ----
EXT 0,7 mm (0,0276 in) ----
Diametro esterno stelo INT3,975 ~ 3,990 mm
(0,1565 ~ 0,1571 in)3,945 mm
(0,1553 in)
EXT 4,460 ~ 4,475 mm
(0,1756 ~ 0,1762 in)4,430 mm
(0,1744 in)
Diametro interno guida INT 4,000 ~ 4,012 mm
(0,1575 ~ 0,1580 in)4,050 mm
(0,1594 in)
EXT 4,500 ~ 4,512 mm
(0,1772 ~ 0,1776 in)4,550 mm
(0,1791 in)
Gioco stelo-guida INT0,010 ~ 0,037 mm
(0,0004 ~ 0,0015 in)0,08 mm
(0,003 in)
EXT 0,025 ~ 0,052 mm
(0,0010 ~ 0,0020 in)0,10 mm
(0,004 in) Elemento Standard Limite
A
Diametro testa
B
Larghezza facciaC
Larghezza seda
D
Spessore margine

SPEC

2 - 6
SPECIFICHE DI MANUTENZIONE
Limite disassamento stelo ---- 0,01 mm
(0,0004 in)
Larghezza sede valvola INT 0,9 ~ 1,1 mm
(0,0354 ~ 0,0433 in)1,6 mm
(0,0630 in)
EXT 0,9 ~ 1,1 mm
(0,0354 ~ 0,0433 in)1,6 mm
(0,0630 in)
Molla valvola:
Lunghezza libera INT 37,81 mm (1,49 in) 35,9 mm
(1,41 in)
EXT 37,54 mm (1,48 in) 35,7 mm
(1,41 in)
Lunghezza molla caricata
(valvola chiusa) INT 29,13 mm (1,15 in) ----
EXT 29,30 mm (1,15 in) ----
Pressione compressa
(installata) INT 99 ~ 114 N
(10,1 ~ 11,6 kg, 22,27 ~ 25,57 lb)----
EXT 126 ~ 144 N
(12,9 ~ 14,7 kg, 28,44 ~ 32,41 lb)----
Limite di inclinazione INT ---- 2,5˚/ 1,7 mm
(2,5˚/0,067 in)
EXT ---- 2,5˚/1,6 mm
(2,5˚/0,063 in)
Direzione di avvolgimento
(vista dall’alto) INT In senso orario ----
EXT In senso orario ----
Pistone:
Gioco tra cilindro e pistone 0,040 ~ 0,065 mm
(0,0016 ~ 0,0026 in)0,1 mm
(0,004 in)
Dimensioni pistone “D”76,955 ~ 76,970 mm
(3,0297 ~ 3,0303 in)----
Punto di misurazione “H”8 mm (0,31 in) ---- Elemento Standard Limite
*
H
D

SPEC

2 - 7
SPECIFICHE DI MANUTENZIONE
Decentramento del pistone 0,5 mm (0,020 in)/lato INT ----
Diametro interno foro spinotto16,002 ~ 16,013 mm
(0,6300 ~ 0,6304 in)16,043 mm
(0,6316 in)
Diametro esterno spinotto15,991 ~ 16,000 mm
(0,6296 ~ 0,6299 in)15,971 mm
(0,6288 in)
Fasce elastiche:
Fascia superiore:
Tipo Cilindrica ----
Dimensioni (B
×
T) 0,90
×
2,75 mm (0,04
×
0,11 in) ----
Apertura del taglio (fascia montata) 0,15 ~ 0,25 mm
(0,006 ~ 0,010 in)0,50 mm
(0,020 in)
Gioco laterale (fascia montata) 0,030 ~ 0,065 mm
(0,0012 ~ 0,0026 in)0,12 mm
(0,005 in)
Seconda fascia:
Tipo Conica ----
Dimensioni (B
×
T) 0,80
×
2,75 mm (0,03
×
0,11 in) ----
Apertura del taglio (fascia montata) 0,30 ~ 0,45 mm
(0,012 ~ 0,018 in)0,80 mm
(0,031 in)
Gioco laterale 0,020 ~ 0,055 mm
(0,0008 ~ 0,0022 in)0,12 mm
(0,005 in)
Fascia raschiaolio:
Dimensioni (B
×
T) 1,50
×
2,25 mm (0,06
×
0,09 in) ----
Apertura del taglio (fascia montata) 0,10 ~ 0,40 mm
(0,004 ~ 0,016 in)----
Albero motore:
Larghezza “A”55,95 ~ 56,00 mm
(2,203 ~ 2,205 in)----
Limite di disassamento “C”0,03 mm (0,0012 in) 0,05 mm
(0,002 in)
Gioco laterale della
testa di biella “D”0,15 ~ 0,45 mm
(0,0059 ~ 0,0177 in)0,50 mm
(0,02 in)
Gioco piede di biella “F”0,4 ~ 1,0 mm
(0,02 ~ 0,04 in)2,0 mm
(0,08 in)
Dispositivo di decompressione:
Tipo Manuale ----
Gioco del cavo 5 ~ 9 mm (0,20 ~ 0,35 in) ----Elemento Standard Limite
T
B
B
T
B
T

SPEC

2 - 8
SPECIFICHE DI MANUTENZIONE
Frizione:
Spessore del disco conduttore 2,9 ~ 3,1 mm
(0,114 ~ 0,122 in)2,7 mm
(0,106 in)
Quantità9 ----
Spessore del disco condotto 1,1 ~ 1,3 mm (0,043 ~ 0,051 in) ----
Quantità8 ----
Limite di deformazione ---- 0,1 mm
(0,004 in)
Lunghezza libera della molla frizione 37,0 mm (1,46 in) 36,0 mm
(1,42 in)
Quantità5 ----
Gioco di spinta del carter frizione 0,10 ~ 0,35 mm
(0,0039 ~ 0,0138 in)----
Gioco radiale del carter frizione 0,010 ~ 0,044 mm
(0,0004 ~ 0,0017 in)----
Metodo di rilascio della frizione Spinta interna, con camma ----
Cambio:
Tipo di cambio Tamburo a camma e barra guida ----
Limite di curvatura della barra guida ---- 0,05 mm
(0,002 in)
Avviamento a pedale:
Tipo Tipo a pedivella e ad arpionismo ----
Carburatore:
USA EUROPECDN, ZA,
AUS, NZ
Tipo/costruttore FCR-MX37/
KEIHIN
←←
Marcatura I. D. 5PH5 50 5PH6 60 5PH8 80
Getto del massimo (M.J) N.175 N.172 N.170
Polverizzatore principale (M.A.J) N.200
←←
Spillo conico (J.N) OBELQ-3 OBELN-4 OBEKP-3
Sezionato (C.A) 1,5
←←
Getto del minimo (P.J) N.40
←←
Getto del minimo (P.A.J) N.75
←←
Uscita polverizzatore (P.O)ø0,9
←←
Vite di registro del minimo (esempio) (P.S) 2
1 1−1/8
Bypass (B.P)ø1,0
←←
Dimensioni sede valvola (V.S)ø3,8
←←
Getto avviamento (G.S) N.72
←←
Getto di diffusione (Acc.P) N.60 N.90 N.105
Altezza galleggiante (F.H) 8 mm (0,31 in)
←←
Regime del minimo 1.800 ~
2.100 giri/min.
←←
Depressione26,7 ~ 32,0 kPa
(200 ~ 240 mmHg,
7,87 ~ 9,45 inHg)
←←
Elemento Standard Limite

SPEC

2 - 9
SPECIFICHE DI MANUTENZIONE
Sistema di lubrificazione:
Tipo di filtro Tipo a maglia metallica ----
Tipo di pompa dell’olio Tipo trocoidale ----
Gioco della punta 0,12 mm o inferiore
(0,0047 in o inferiore)0,20 mm
(0,008 in)
Gioco laterale 0,09 ~ 0,17 mm
(0,0035 ~ 0,0067 in)0,24 mm
(0,009 in)
Gioco alloggiamento e rotore 0,03 ~ 0,10 mm
(0,0012 ~ 0,0039 in)0,17 mm
(0,0067 in)
Raffreddamento:
Dimensioni massa radiante
Larghezza 117,8 mm (4,6 in) ----
Altezza 220 mm (8,7 in) ----
Spessore 32 mm (1,26 in) ----
Pressione di apertura tappo radiatore110 kPa (1,1 kg/cm
2

, 15,6 psi)----
Capacità del radiatore (totale) 0,6 L (0,53 Imp qt, 0,63 US qt) ----
Pompa dell’acqua
Tipo Pompa centrifuga ad aspirazione
singola---- Elemento Standard Limite

SPEC

2 - 10
SPECIFICHE DI MANUTENZIONE
Elemento da serrareDimensioni
della filettaturaQuantitàCoppia di serraggio
Nm m·kg ft·lb
Candela d’accensione M10S
×
1,0 1 13 1,3 9,4
Cappello dell’albero a camme M6
×
1,0 10 10 1,0 7,2
Tappo a vite testata del cilindro M12
×
1,0 1 37 3,7 27
Testata del cilindro (prigioniero) M6
×
1,0 2 7 0,7 5,1
(prigioniero) M8
×
1,25 1 15 1,5 11
(bullone) M9
×
1,25 4 38 3,8 27
(dado) M6
×
1,0 2 10 1,0 7,2
Coperchio testata del cilindro M6
×
1,0 2 10 1,0 7,2
Bullone di controllo pressione olio M6
×
1,0 1 10 1,0 7,2
Cilindro M6
×
1,0 1 10 1,0 7,2
Peso bilanciere M6
×
1,0 2 10 1,0 7,2
Ingranaggio condotto dell’albero di equilibratura M14
×
1,0 1 50 5,0 36
Guida catena di distribuzione (lato aspirazione) M6
×
1,0 2 10 1,0 7,2
Albero di decompressione M6
×
1,0 1 7 0,7 5,1
Guida cavo decompressione M6
×
1,0 1 10 1,0 7,2
Tenditore catena di distribuzione M6
×
1,0 2 10 1,0 7,2
Vite senza dado del tenditore della catena di
distribuzioneM6
×
1,0 1 7 0,7 5,1
Rotore M8
×
1,25 1 14 1,4 10
Tubo flessibile radiatore M6
×
1,0 8 2 0,2 1,4
Bullone di scarico del refrigerante M6
×
1,0 1 10 1,0 7,2
Alloggiamento della pompa dell’acqua M6
×
1,0 4 10 1,0 7,2
Radiatore M6
×
1,0 6 10 1,0 7,2
Riparo del radiatore M6
×
1,0 2 10 1,0 7,2
Tubazione del radiatore M6
×
1,0 1 10 1,0 7,2
Coperchio pompa dell’olio M4
×
0,7 1 3 0,3 2,2
Pompa dell’olio M6
×
1,0 3 10 1,0 7,2
Bullone di scarico elemento filtro dell’olio M6
×
1,0 1 10 1,0 7,2
Coperchio filtro dell’olio M6
×
1,0 2 10 1,0 7,2
Filtro olio M6
×
1,0 2 10 1,0 7,2
Tubazione alimentazione olio 1 (M10) M10
×
1,25 1 20 2,0 14
(M8) M8
×
1,25 2 18 1,8 13
Tubazione alimentazione olio 2 M6
×
1,0 1 10 1,0 7,2
Tubo flessibile dell’olio M6
×
1,0 3 10 1,0 7,2
Fascetta fermatubo dell’olio—2 2 0,2 1,4
Filtro dell’olio e telaio M18
×
1,5 1 90 9,0 65
Fascetta giunto carburatore M4
×
0,7 2 3 0,3 2,2
Fascetta giunto filtro dell’aria M6
×
1,0 1 3 0,3 2,2
Coperchio cavo dell’acceleratore M5
×
0,8 1 4 0,4 2,9
Giunto filtro dell’aria M5
×
0,8 2 5 0,5 3,6
Giunto filtro dell’olio e contenitore filtro dell’aria M5
×
0,8 5 1 0,1 0,7
Filtro dell’aria M6
×
1,0 1 2 0,2 1,4
Coperchio della scatola del filtro dell’aria M6
×
1,0 4 4 0,4 2,9
Tubo di scarico (dado) M8
×
1,25 1 13 1,3 9,4
(bullone) M8
×
1,25 1 24 2,4 17
Protezione tubo di scarico M6
× 1,0 3 10 1,0 7,2

SPEC
2 - 11
SPECIFICHE DI MANUTENZIONE
NOTA:
La coppia di serraggio dei punti contrassegnati da va controllata dopo il rodaggio o prima di ogni gara.Marmitta di scarico M8 × 1,25 2 35 3,5 25
Morsetto marmitta di scarico M8 × 1,25 1 20 2,0 14
Parascintille (per USA) M6 × 1,0 3 10 1,0 7,2
Tubo finale silenziatore (per USA) M6 × 1,0 1 10 1,0 7,2
Carter M6 × 1,0 11 12 1,2 8,7
Tappo cuscinetto carter M6 × 1,0 11 10 1,0 7,2
Tappo cuscinetto carter (albero a gomiti) M6 × 1,0 4 10 1,0 7,2
Coperchio carter sinistro M6 × 1,0 8 10 1,0 7,2
Coperchio carter destro M6 × 1,0 8 10 1,0 7,2
Carter frizione M6 × 1,0 7 10 1,0 7,2
Bullone di scarico olio dal carter M10 × 1,25 1 20 2,0 14
Carterino corona catena di trasmissione M6 × 1,0 2 8 0,8 5,8
Guida arpionismo albero a pedale M6 × 1,0 2 12 1,2 8,7
Avviamento a pedale M8 × 1,25 1 33 3,3 24
Ingranaggio conduttore della trasmissione primaria M18 × 1,0 1 75 7,5 54
Molla della frizione M6 × 1,0 5 8 0,8 5,8
Mozzo frizione M16 × 1,0 1 60 6,0 43
Alberino della leva spingente M6 × 1,0 1 10 1,0 7,2
Corona dentata trasmissione M18 × 1,0 1 75 7,5 54
Tappo paraolio asse conduttore M6 × 1,0 2 10 1,0 7,2
Segmento M8 × 1,25 1 30 3,0 22
Guida cambio M6 × 1,0 2 10 1,0 7,2
Leva di arresto M6 × 1,0 1 10 1,0 7,2 Elemento da serrareDimensioni
della filettaturaQuantitàCoppia di serraggio
Nm m·kg ft·lb
