Page 611 of 860

YAMAHA WR 250F 2003  Manuale duso (in Italian) 5 - 34
CHAS
DESMONTAJE DEL CALIPER DEL FRENO
ÈDelantero
ÉTrasero
Alcance de la extracción:
1 Desmontaje del caliper del freno delantero
2 Desmontaje del caliper del freno trasero
Alcance de la extr

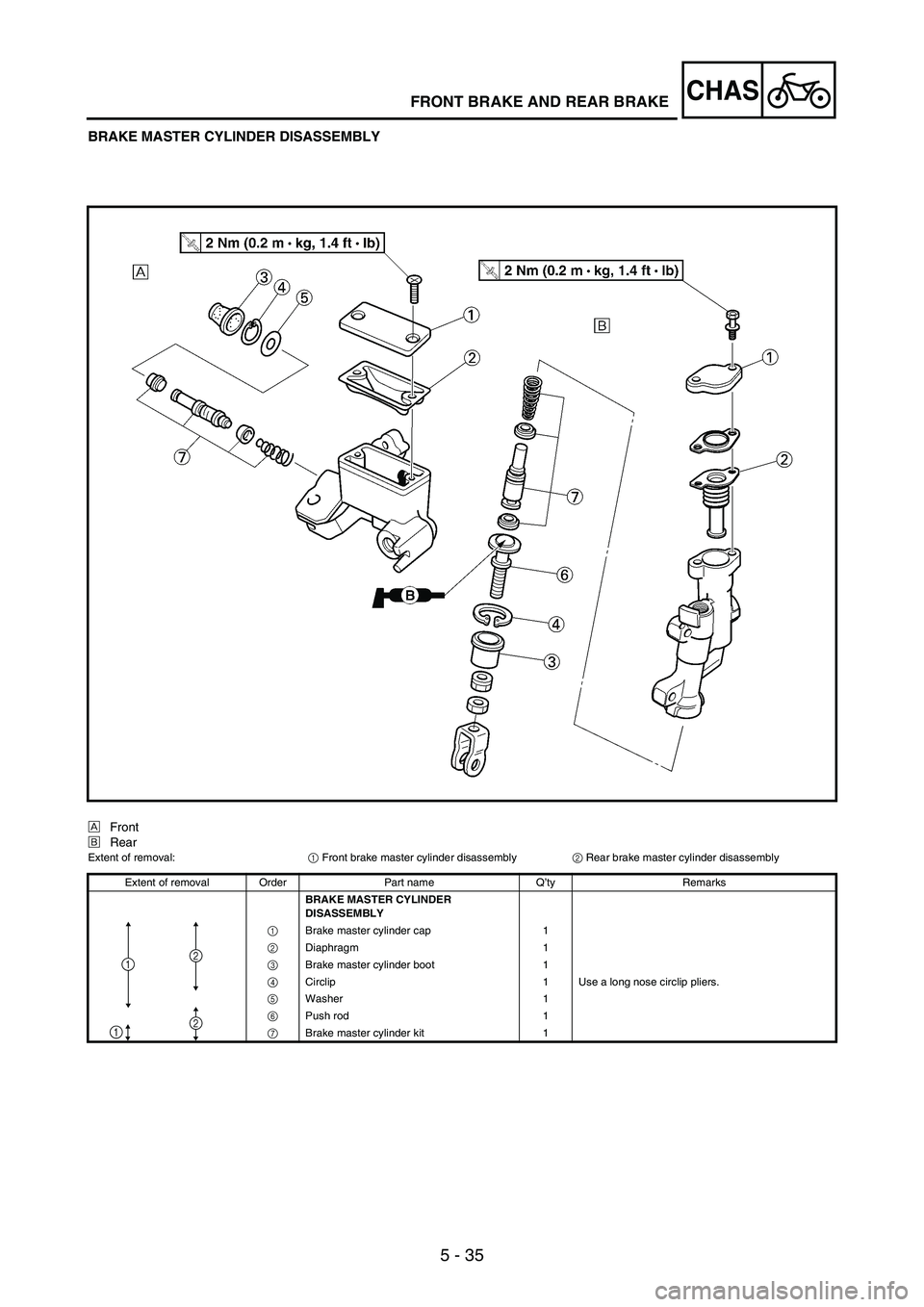

Page 612 of 860

YAMAHA WR 250F 2003  Manuale duso (in Italian) 5 - 35
CHASFRONT BRAKE AND REAR BRAKE
BRAKE MASTER CYLINDER DISASSEMBLY
ÈFront
ÉRear
Extent of removal:
1 Front brake master cylinder disassembly
2 Rear brake master cylinder disassembly
Extent of r

Page 613 of 860

YAMAHA WR 250F 2003  Manuale duso (in Italian) 5 - 36
CHAS
DEMONTAGE DU MAITRE-CYLINDRE DE FREIN
ÈAvant
ÉArrière
Organisation de la dépose:
1 Démontage de l’étrier de frein avant
2 Démontage de l’étrier de frein arrière
Organisation d

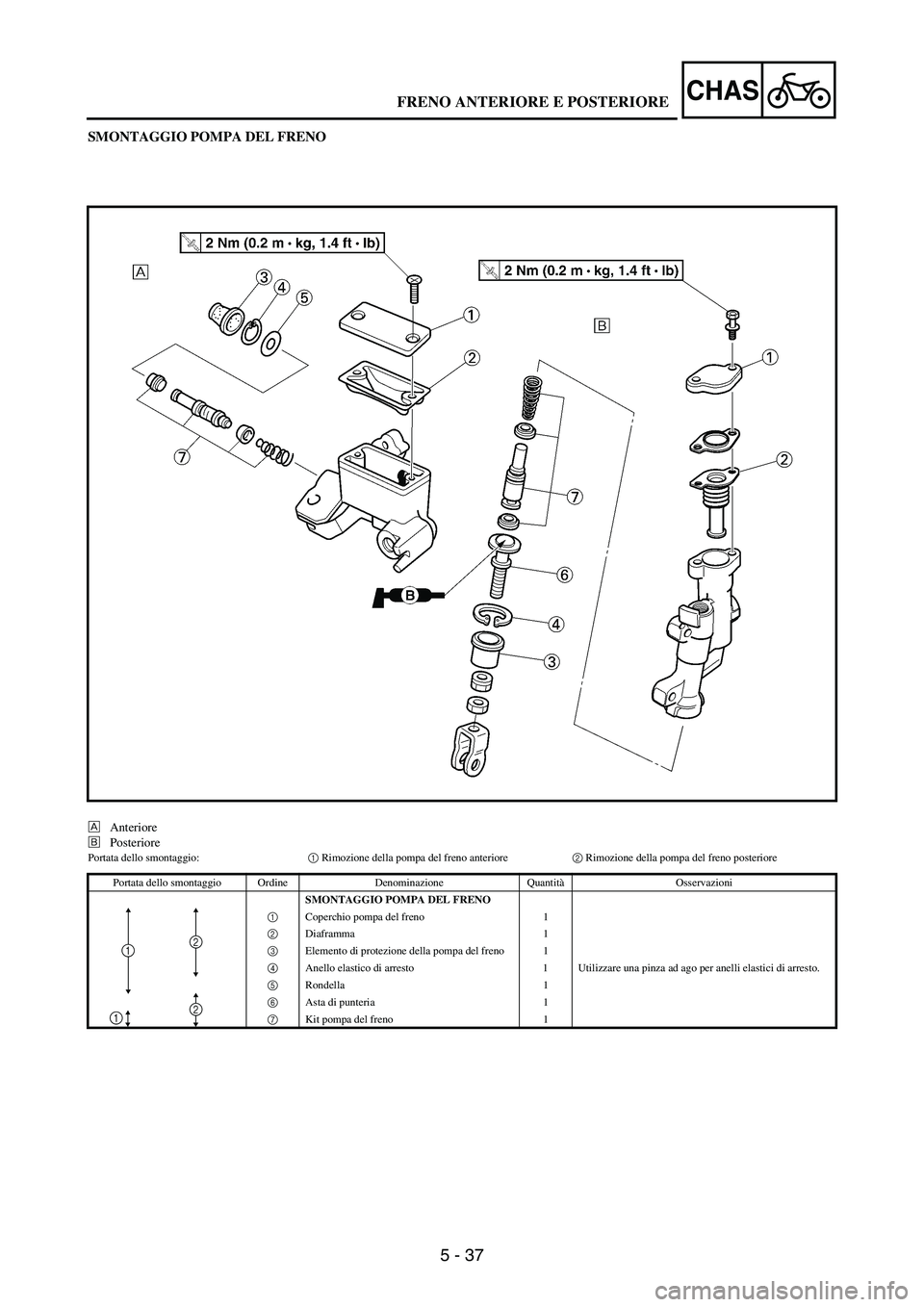

Page 614 of 860

YAMAHA WR 250F 2003  Manuale duso (in Italian) 5 - 37
CHAS
SMONTAGGIO POMPA DEL FRENO
ÈAnteriore
ÉPosteriore
Portata dello smontaggio:
1 Rimozione della pompa del freno anteriore
2 Rimozione della pompa del freno posteriore
Portata dello smontag

Page 615 of 860

YAMAHA WR 250F 2003  Manuale duso (in Italian) 5 - 38
CHAS
DESMONTAJE DEL CILINDRO PRINCIPAL DEL FRENO
ÈDelantero
ÉTrasero
Alcance de la extracción:
1 Desmontaje del cilindro principal del freno delantero
2 Desmontaje del cilindro principal del

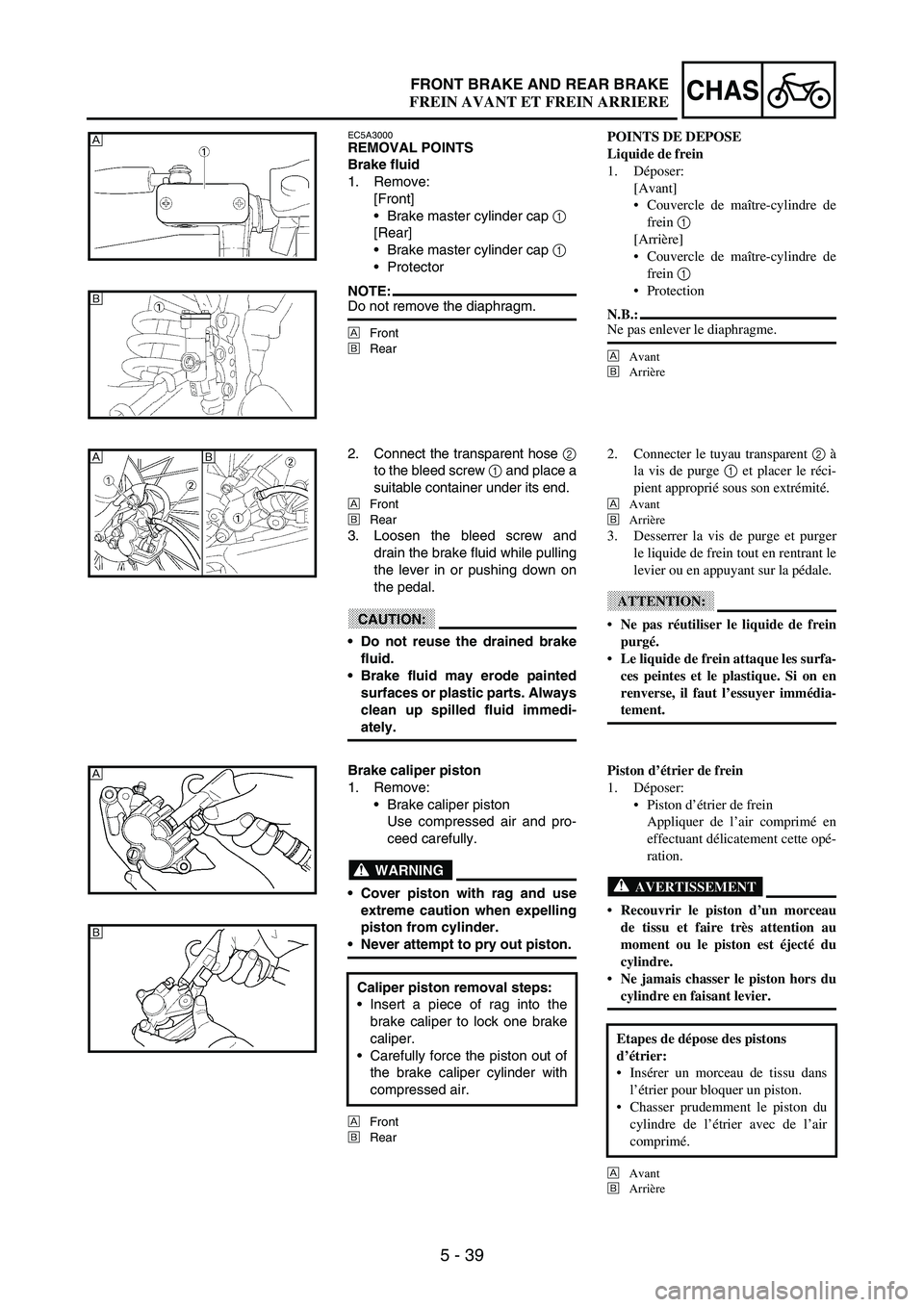

Page 616 of 860

YAMAHA WR 250F 2003  Manuale duso (in Italian) 5 - 39
CHASFRONT BRAKE AND REAR BRAKE
EC5A3000REMOVAL POINTS
Brake fluid
1. Remove:
[Front]
Brake master cylinder cap
1
[Rear]
Brake master cylinder cap
1
Protector
NOTE:Do not remove the diaph

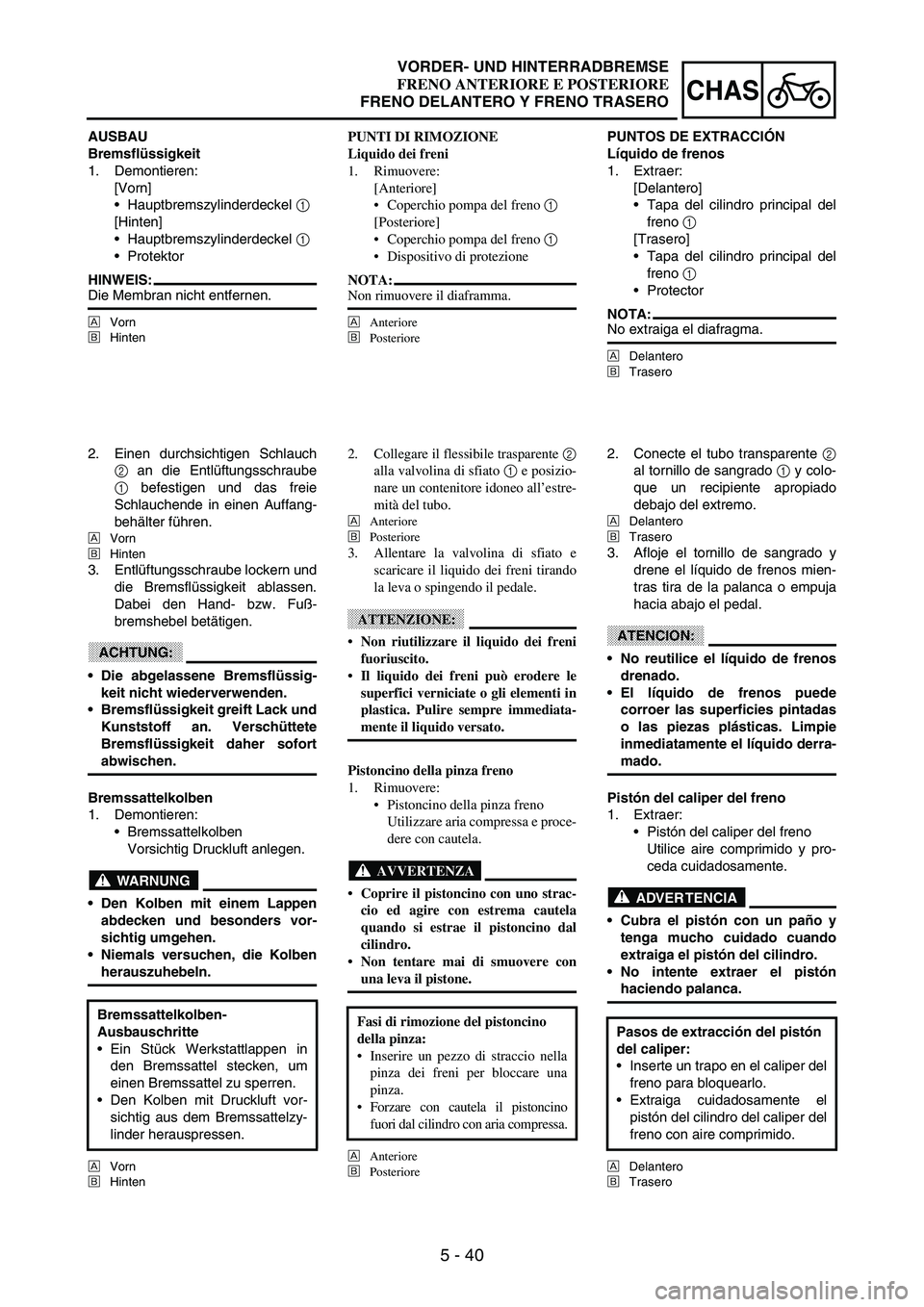

Page 617 of 860

YAMAHA WR 250F 2003  Manuale duso (in Italian) 5 - 40
CHAS
AUSBAU
Bremsflüssigkeit
1. Demontieren:
[Vorn]
Hauptbremszylinderdeckel
1
[Hinten]
Hauptbremszylinderdeckel
1
Protektor
HINWEIS:Die Membran nicht entfernen.
ÈVorn
ÉHinten
2. Ein

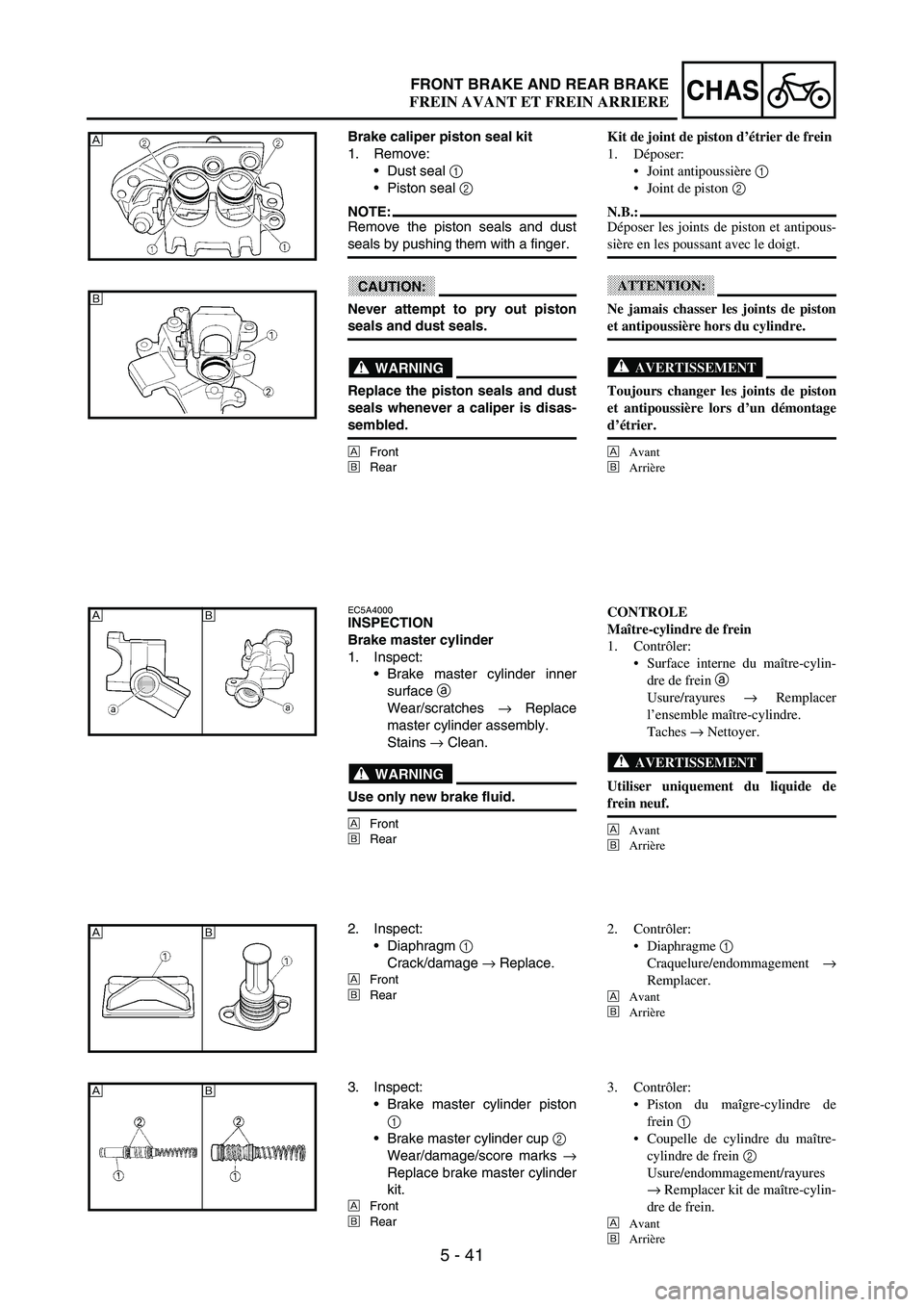

Page 618 of 860

YAMAHA WR 250F 2003  Manuale duso (in Italian) 5 - 41
CHASFRONT BRAKE AND REAR BRAKE
Brake caliper piston seal kit
1. Remove:
Dust seal
1
Piston seal
2
NOTE:Remove the piston seals and dust
seals by pushing them with a finger.
CAUTION:
Never

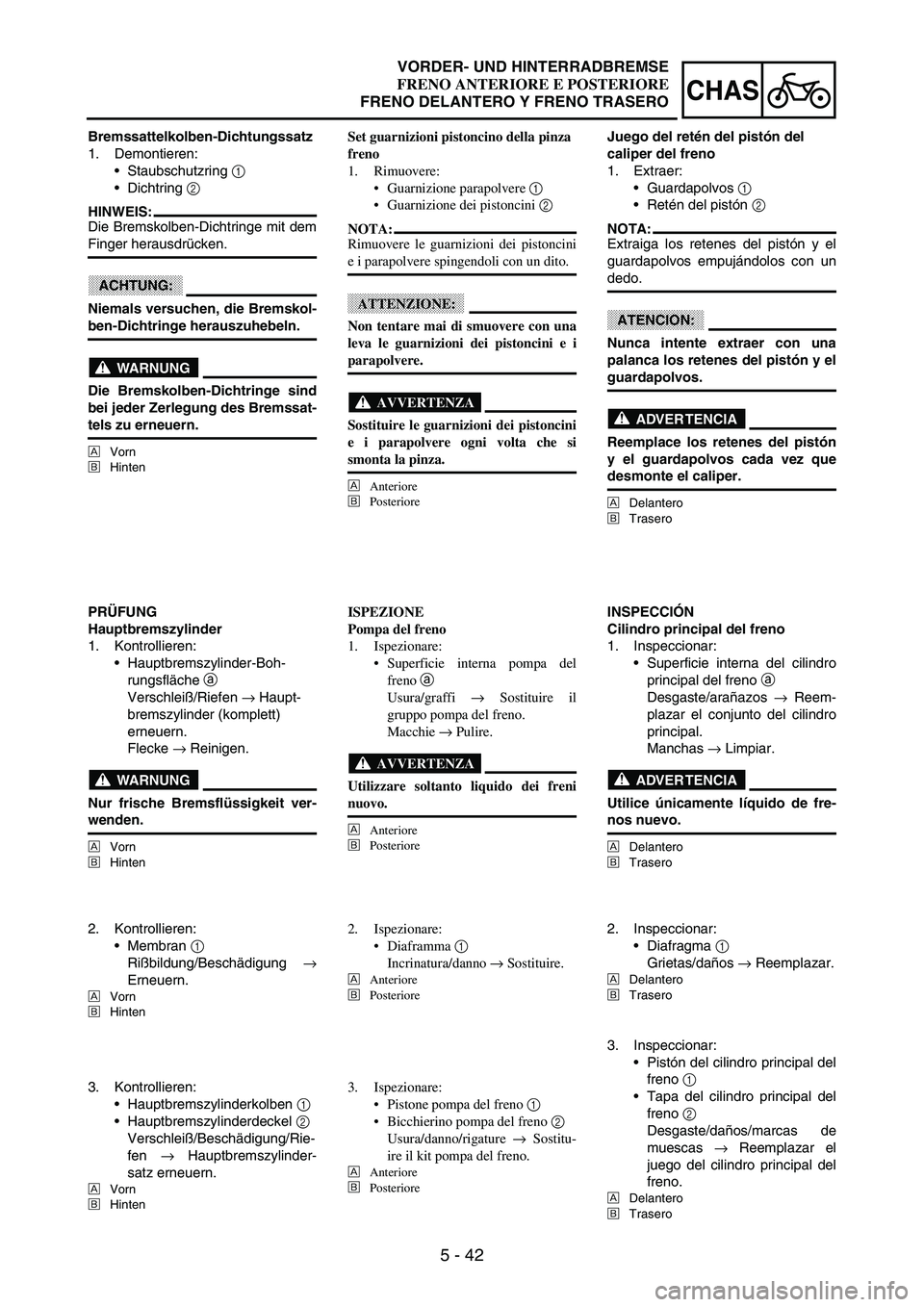

Page 619 of 860

YAMAHA WR 250F 2003  Manuale duso (in Italian) 5 - 42
CHAS
Bremssattelkolben-Dichtungssatz
1. Demontieren:
Staubschutzring
1
Dichtring
2
HINWEIS:
Die Bremskolben-Dichtringe mit dem
Finger herausdrücken.
ACHTUNG:
Niemals versuchen, die Brems

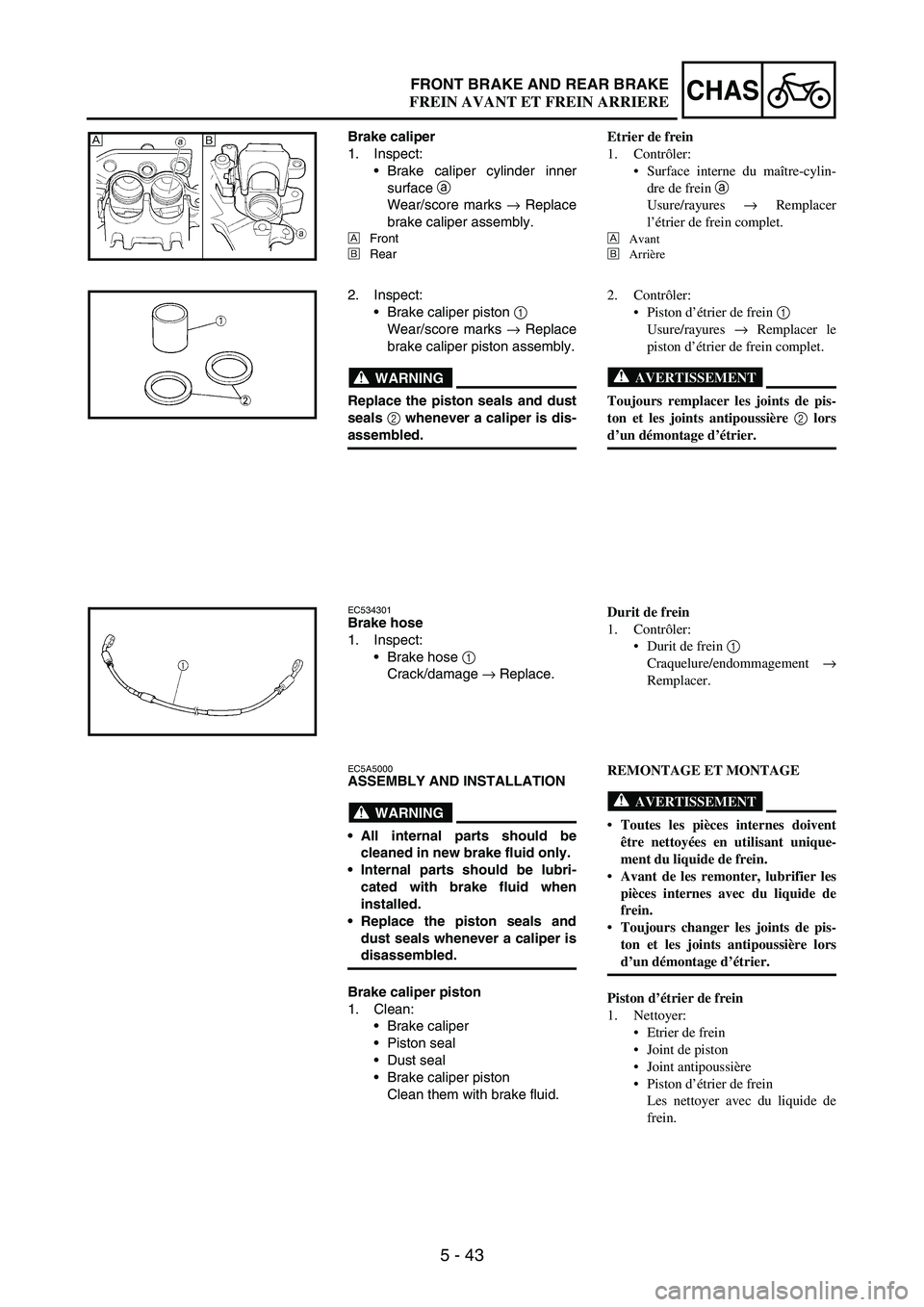

Page 620 of 860

YAMAHA WR 250F 2003  Manuale duso (in Italian) 5 - 43
CHASFRONT BRAKE AND REAR BRAKE
Brake caliper
1. Inspect:
Brake caliper cylinder inner
surface
a
Wear/score marks
→ Replace
brake caliper assembly.
È
Front
É
Rear
É È
2. Inspect:
Brak
