5 - 4
CHAS

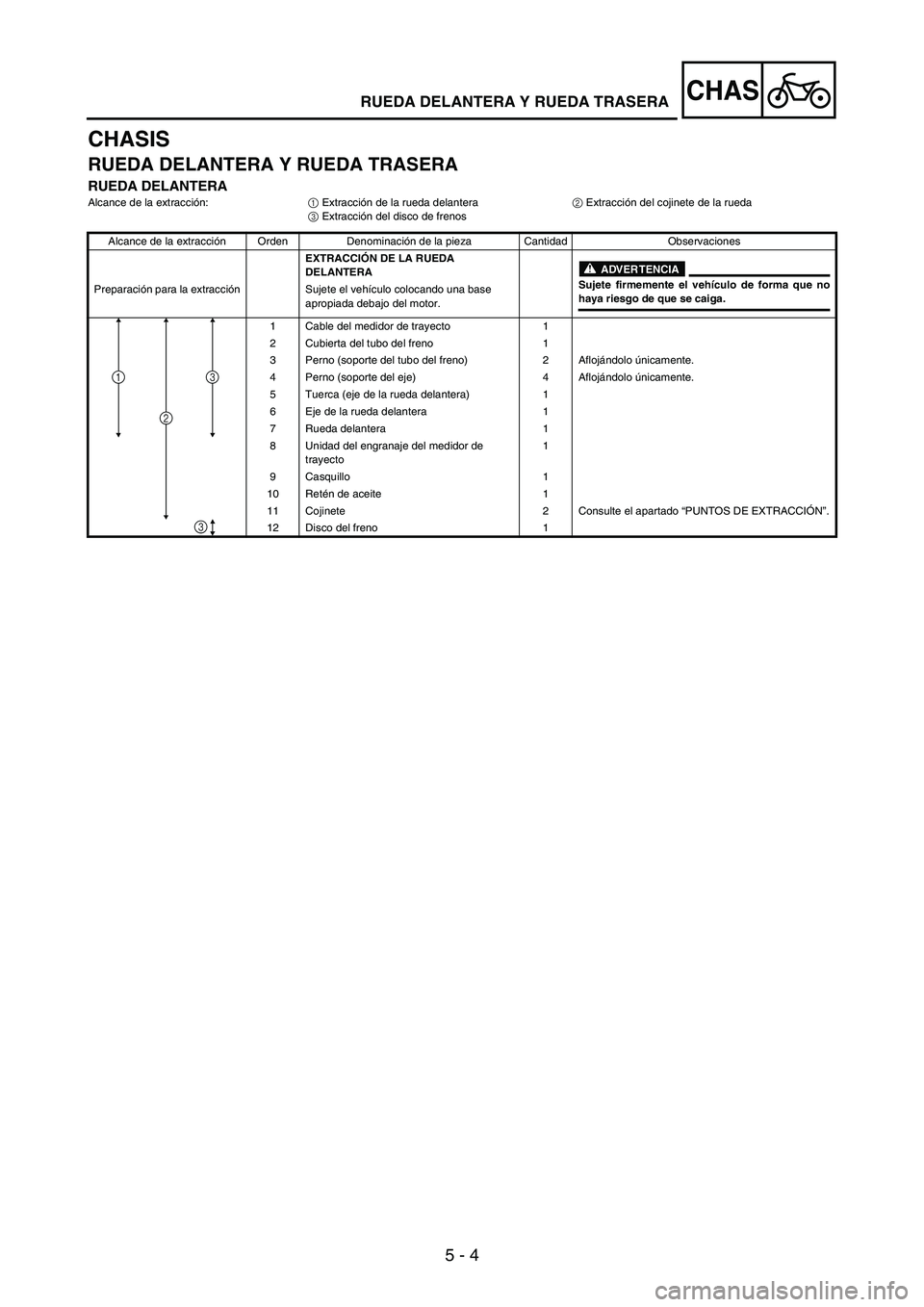

CHASIS
RUEDA DELANTERA Y RUEDA TRASERA
RUEDA DELANTERAAlcance de la extracción:
1 Extracción de la rueda delantera
2 Extracción del cojinete de la rueda
3 Extracción del disco de frenos
Alcance de la extracción Orden Denominación de la pieza Cantidad Observaciones
EXTRACCIÓN DE LA RUEDA
DELANTERA
ADVERTENCIASujete firmemente el vehículo de forma que nohaya riesgo de que se caiga. Preparación para la extracción Sujete el vehículo colocando una base
apropiada debajo del motor.
1 Cable del medidor de trayecto 1
2 Cubierta del tubo del freno 1
3 Perno (soporte del tubo del freno) 2 Aflojándolo únicamente.
4 Perno (soporte del eje) 4 Aflojándolo únicamente.
5 Tuerca (eje de la rueda delantera) 1
6 Eje de la rueda delantera 1
7 Rueda delantera 1
8 Unidad del engranaje del medidor de
trayecto1
9 Casquillo 1
10 Retén de aceite 1
11 Cojinete 2 Consulte el apartado “PUNTOS DE EXTRACCIÓN”.
12 Disco del freno 1
1
2
3
3
RUEDA DELANTERA Y RUEDA TRASERA

5 - 5
CHASFRONT WHEEL AND REAR WHEEL

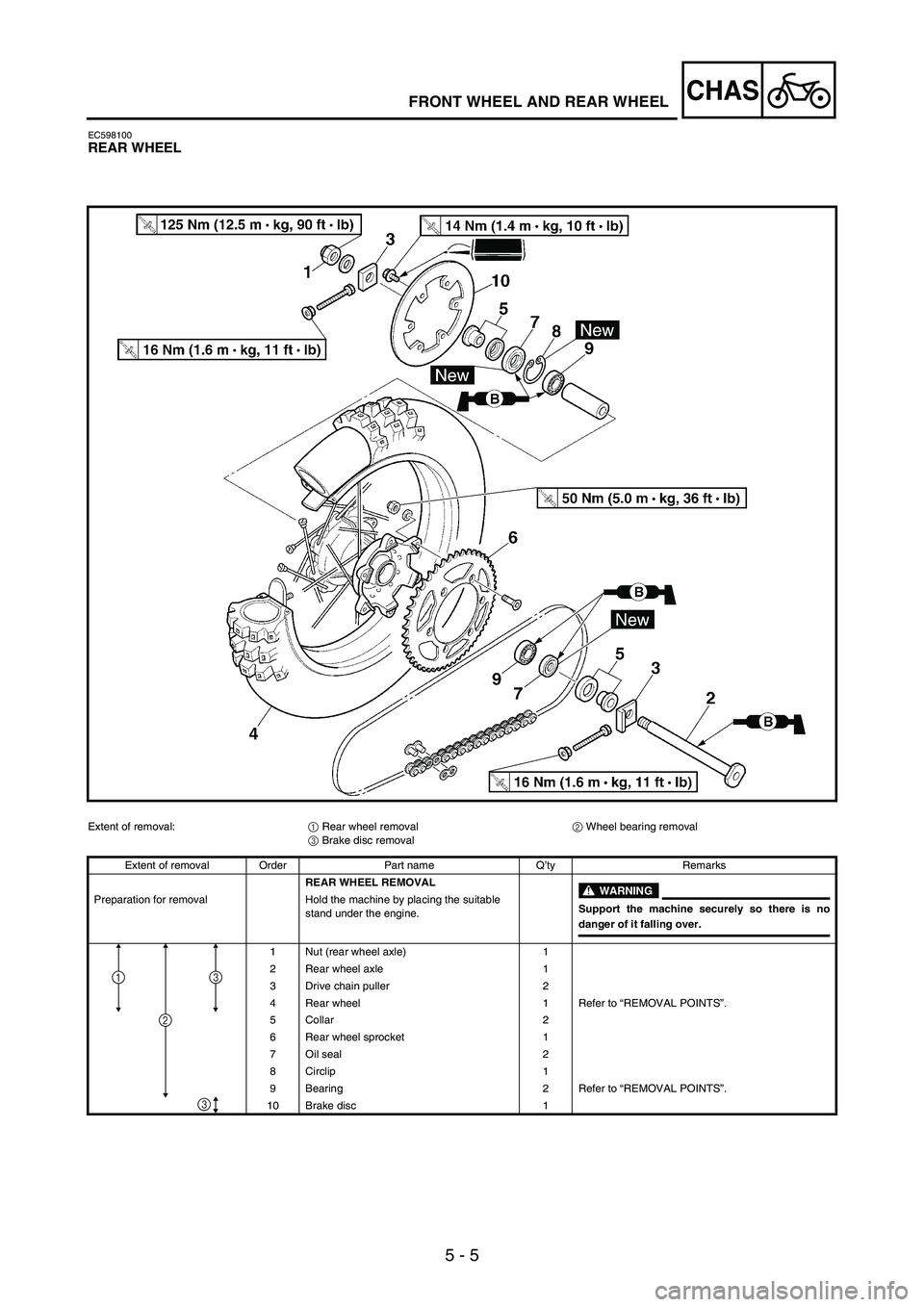

EC598100REAR WHEEL
Extent of removal:
1 Rear wheel removal
2 Wheel bearing removal
3 Brake disc removal
Extent of removal Order Part name Q’ty Remarks
REAR WHEEL REMOVAL
WARNING
Support the machine securely so there is nodanger of it falling over. Preparation for removal Hold the machine by placing the suitable
stand under the engine.
1 Nut (rear wheel axle) 1
2 Rear wheel axle 1
3 Drive chain puller 2
4 Rear wheel 1 Refer to “REMOVAL POINTS”.
5 Collar 2
6 Rear wheel sprocket 1
7 Oil seal 2
8 Circlip 1
9 Bearing 2 Refer to “REMOVAL POINTS”.
10 Brake disc 1
1
2
3
3

5 - 6
CHAS

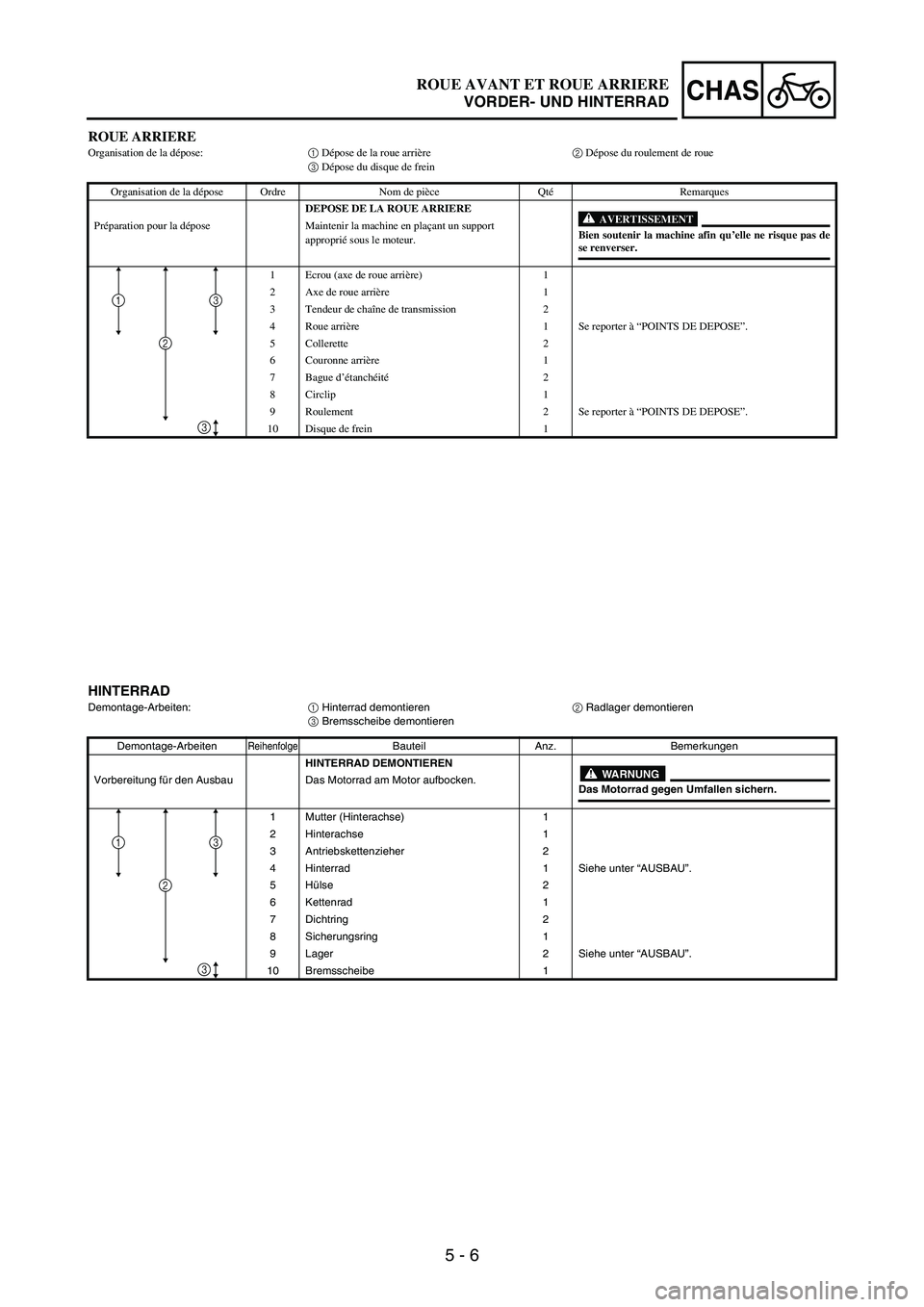

ROUE ARRIEREOrganisation de la dépose:1 Dépose de la roue arrière2 Dépose du roulement de roue
3 Dépose du disque de frein
Organisation de la dépose Ordre Nom de pièce QtéRemarques
DEPOSE DE LA ROUE ARRIERE
AVERTISSEMENT
Bien soutenir la machine afin qu’elle ne risque pas dese renverser. Préparation pour la dépose Maintenir la machine en plaçant un support
approprié sous le moteur.
1 Ecrou (axe de roue arrière) 1
2 Axe de roue arrière 1
3 Tendeur de chaîne de transmission 2
4 Roue arrière 1 Se reporter à “POINTS DE DEPOSE”.
5Collerette 2
6 Couronne arrière 1
7 Bague d’étanchéité2
8 Circlip 1
9 Roulement 2 Se reporter à “POINTS DE DEPOSE”.
10 Disque de frein 1
1
2
3
3
HINTERRAD
Demontage-Arbeiten:
1 Hinterrad demontieren
2 Radlager demontieren
3 Bremsscheibe demontieren
Demontage-Arbeiten
ReihenfolgeBauteil Anz. Bemerkungen
HINTERRAD DEMONTIEREN
WARNUNGDas Motorrad gegen Umfallen sichern. Vorbereitung für den Ausbau Das Motorrad am Motor aufbocken.
1 Mutter (Hinterachse) 1
2 Hinterachse 1
3 Antriebskettenzieher 2
4 Hinterrad 1 Siehe unter “AUSBAU”.
5Hülse 2
6 Kettenrad 1
7 Dichtring 2
8 Sicherungsring 1
9 Lager 2 Siehe unter “AUSBAU”.
10 Bremsscheibe 1
1
2
3
3
ROUE AVANT ET ROUE ARRIERE
VORDER- UND HINTERRAD

5 - 7
CHAS

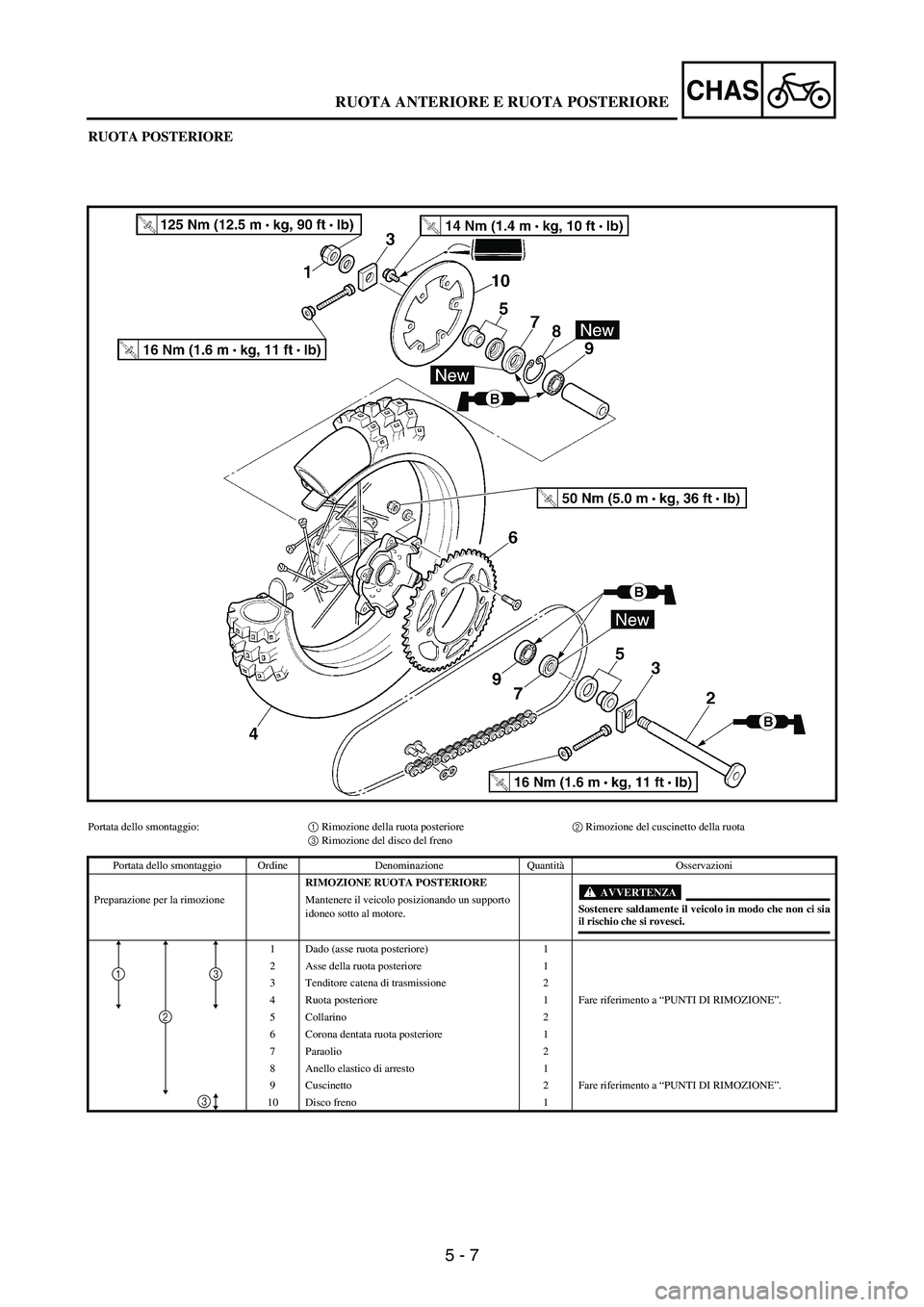

RUOTA POSTERIORE
Portata dello smontaggio:1 Rimozione della ruota posteriore2 Rimozione del cuscinetto della ruota
3 Rimozione del disco del freno
Portata dello smontaggio Ordine Denominazione QuantitàOsservazioni
RIMOZIONE RUOTA POSTERIORE
AVVERTENZA
Sostenere saldamente il veicolo in modo che non ci siail rischio che si rovesci. Preparazione per la rimozione Mantenere il veicolo posizionando un supporto
idoneo sotto al motore.
1 Dado (asse ruota posteriore) 1
2 Asse della ruota posteriore 1
3 Tenditore catena di trasmissione 2
4 Ruota posteriore 1 Fare riferimento a “PUNTI DI RIMOZIONE”.
5 Collarino 2
6 Corona dentata ruota posteriore 1
7 Paraolio 2
8 Anello elastico di arresto 1
9 Cuscinetto 2 Fare riferimento a “PUNTI DI RIMOZIONE”.
10 Disco freno 1
1
2
3
3
RUOTA ANTERIORE E RUOTA POSTERIORE

5 - 8
CHAS

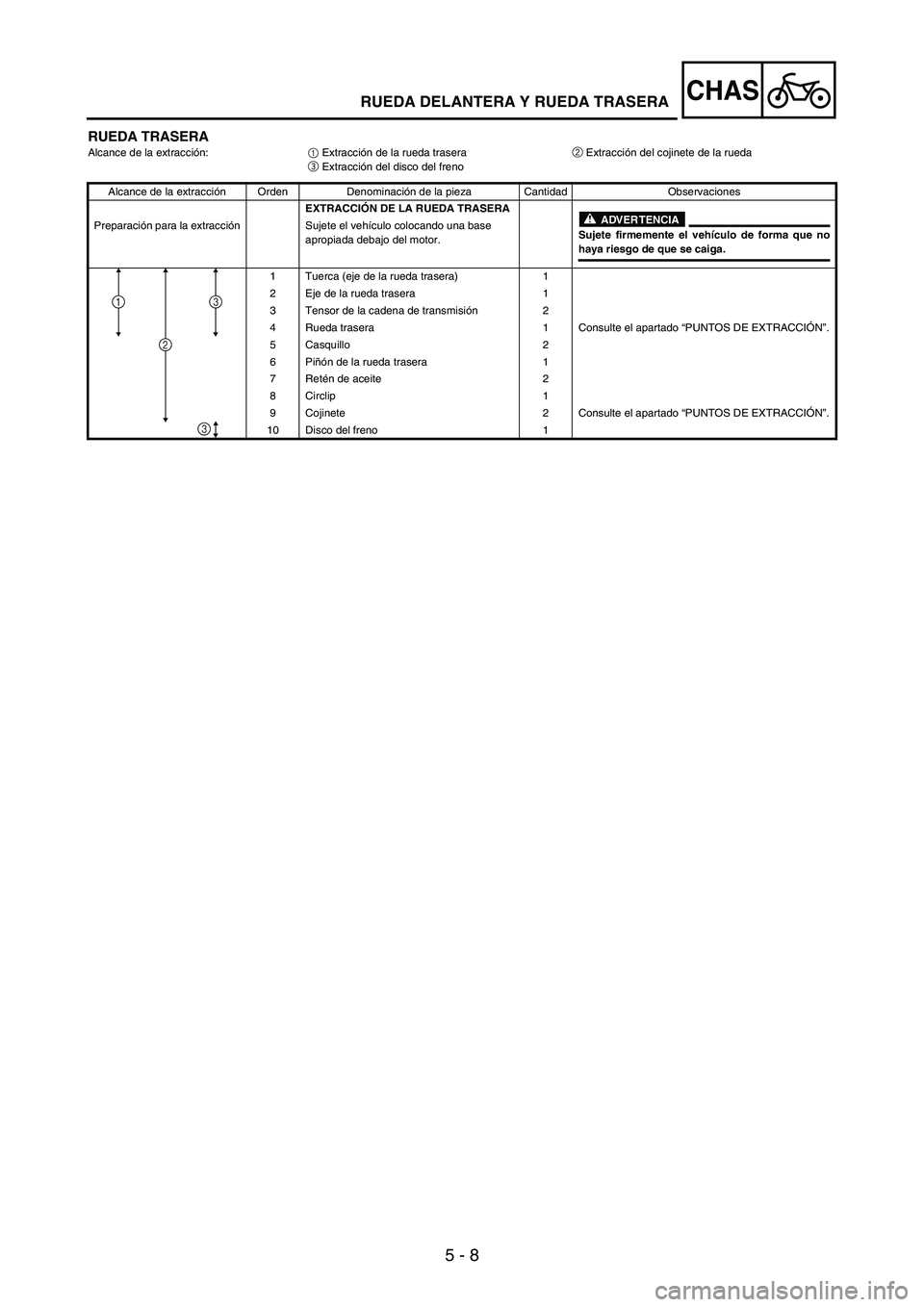

RUEDA TRASERAAlcance de la extracción:
1 Extracción de la rueda trasera
2 Extracción del cojinete de la rueda
3 Extracción del disco del freno
Alcance de la extracción Orden Denominación de la pieza Cantidad Observaciones
EXTRACCIÓN DE LA RUEDA TRASERA
ADVERTENCIASujete firmemente el vehículo de forma que nohaya riesgo de que se caiga. Preparación para la extracción Sujete el vehículo colocando una base
apropiada debajo del motor.
1 Tuerca (eje de la rueda trasera) 1
2 Eje de la rueda trasera 1
3 Tensor de la cadena de transmisión2
4 Rueda trasera 1 Consulte el apartado “PUNTOS DE EXTRACCIÓN”.
5 Casquillo 2
6Piñón de la rueda trasera 1
7Retén de aceite 2
8 Circlip 1
9 Cojinete 2 Consulte el apartado “PUNTOS DE EXTRACCIÓN”.
10 Disco del freno 1
1
2
3
3
RUEDA DELANTERA Y RUEDA TRASERA

5 - 9
CHASFRONT WHEEL AND REAR WHEEL
EC593000REMOVAL POINTSEC523101Rear wheel
1. Remove:
Wheel
1
NOTE:Push the wheel forward and remove
the drive chain
2.
EC513201Wheel bearing (if necessary)
1. Remove:
Bearing
1
NOTE:Remove the bearing using a general
bearing puller
2.
EC594000INSPECTIONEC514100Wheel
1. Measure:
Wheel runout
Out of limit
→ Repair/replace.
Wheel runout limit:
Radial 1
:
2.0 mm (0.08 in)
Lateral 2
:
2.0 mm (0.08 in)
2. Inspect:
Bearing
Rotate inner race with a finger.
Rough spot/seizure
→
Replace.
NOTE:Replace the bearings, oil seal and
wheel collar as a set.
POINTS DE DEPOSE
Roue arrière
1. Déposer:
Roue 1
N.B.:
Pousser la roue vers l’avant et déposer la
chaîne de transmission 2.
Roulement de roue (si nécessaire)
1. Déposer:
Roulement 1
N.B.:
Déposer le roulement en utilisant un
arrache-roulement courant 2.
CONTROLE
Roue
1. Mesure:
Voile de roue
Hors limite → Réparer/rempla-
cer.
Limite de voile de la roue:
Radial 1:
2,0 mm (0,08 in)
Latéral 2:
2,0 mm (0,08 in)
2. Contrôler:
Roulement
Faire tourner la bague intérieure
avec le doigt.
Point dur/grippage → Remplacer.
N.B.:
Changer à la fois les roulements, la
bague d’étanchéité et la collerette de
roue.
ROUE AVANT ET ROUE ARRIERE

5 - 10
CHAS

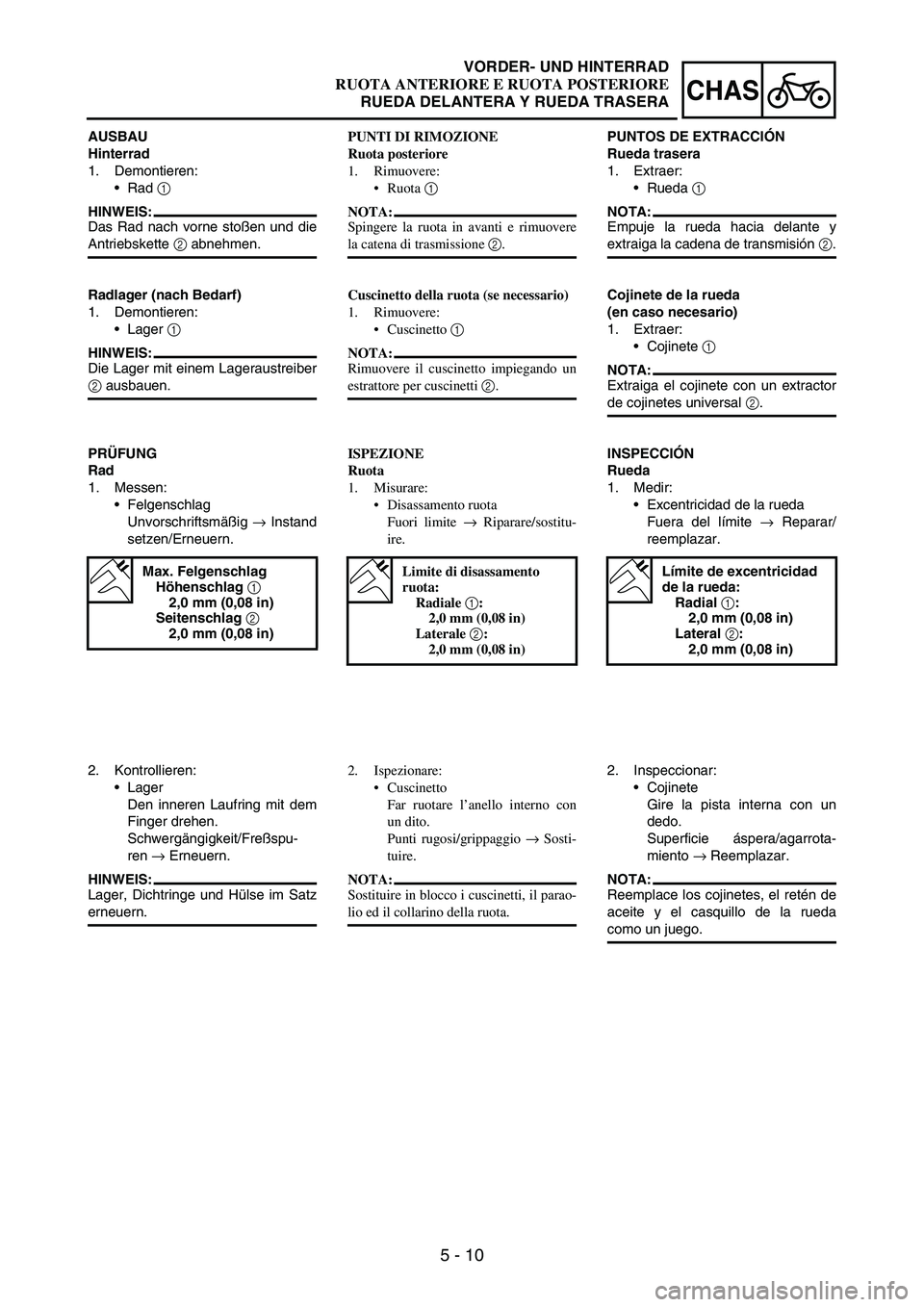

AUSBAU
Hinterrad
1. Demontieren:
Rad
1
HINWEIS:
Das Rad nach vorne stoßen und die
Antriebskette
2 abnehmen.
Radlager (nach Bedarf)
1. Demontieren:
Lager
1
HINWEIS:
Die Lager mit einem Lageraustreiber
2 ausbauen.
PRÜFUNG
Rad
1. Messen:
Felgenschlag
Unvorschriftsmäßig
→ Instand
setzen/Erneuern.
Max. Felgenschlag
Höhenschlag 1
2,0 mm (0,08 in)
Seitenschlag 2
2,0 mm (0,08 in)
2. Kontrollieren:
Lager
Den inneren Laufring mit dem
Finger drehen.
Schwergängigkeit/Freßspu-
ren
→ Erneuern.
HINWEIS:
Lager, Dichtringe und Hülse im Satz
erneuern.PUNTI DI RIMOZIONE
Ruota posteriore
1. Rimuovere:
Ruota 1
NOTA:
Spingere la ruota in avanti e rimuovere
la catena di trasmissione 2.
Cuscinetto della ruota (se necessario)
1. Rimuovere:
Cuscinetto 1
NOTA:
Rimuovere il cuscinetto impiegando un
estrattore per cuscinetti 2.
ISPEZIONE
Ruota
1. Misurare:
Disassamento ruota
Fuori limite → Riparare/sostitu-
ire.
Limite di disassamento
ruota:
Radiale 1:
2,0 mm (0,08 in)
Laterale 2:
2,0 mm (0,08 in)
2. Ispezionare:
Cuscinetto
Far ruotare l’anello interno con
un dito.
Punti rugosi/grippaggio → Sosti-
tuire.
NOTA:
Sostituire in blocco i cuscinetti, il parao-
lio ed il collarino della ruota.PUNTOS DE EXTRACCIÓN
Rueda trasera
1. Extraer:
Rueda
1
NOTA:
Empuje la rueda hacia delante y
extraiga la cadena de transmisión
2.
Cojinete de la rueda
(en caso necesario)
1. Extraer:
Cojinete
1
NOTA:
Extraiga el cojinete con un extractor
de cojinetes universal
2.
INSPECCIÓN
Rueda
1. Medir:
Excentricidad de la rueda
Fuera del límite
→ Reparar/
reemplazar.
Límite de excentricidad
de la rueda:
Radial 1:
2,0 mm (0,08 in)
Lateral 2:
2,0 mm (0,08 in)
2. Inspeccionar:
Cojinete
Gire la pista interna con un
dedo.
Superficie áspera/agarrota-
miento
→ Reemplazar.
NOTA:
Reemplace los cojinetes, el retén de
aceite y el casquillo de la rueda
como un juego.
VORDER- UND HINTERRAD
RUOTA ANTERIORE E RUOTA POSTERIORE
RUEDA DELANTERA Y RUEDA TRASERA

5 - 11
CHASFRONT WHEEL AND REAR WHEEL
EC514200Wheel axle
1. Measure:
Wheel axle bends
Out of specification
→
Replace.
Use the dial gauge
1.
NOTE:The bending value is shown by one
half of the dial gauge reading.
WARNING
Do not attempt to straighten a
bent axle.
Wheel axle bending
limit:
0.5 mm (0.020 in)
EC594200Brake disc
1. Measure:
Brake disc deflection
(only rear brake disc)
Use the dial gauge
1.
Out of specification
→ Inspect
wheel runout.
If wheel runout is in good con-
dition, replace the brake disc.
2. Measure:
Brake disc thickness
a
Out of limit
→ Replace.
Brake disc deflection
limit:
Rear:
:
0.15 mm (0.006 in)
Brake disc thickness:
Front:
3.0 mm (0.12 in)
:
2.5 mm (0.10 in)
Rear:
4.0 mm (0.16 in)
:
3.5 mm (0.14 in)
Axe de roue
1. Mesurer:
Déformation de l’axe de roue
Hors-spécification → Remplacer.
Utiliser le comparateur 1.
N.B.:
La valeur de déformation est égale à la
moitié de la lecture du comparateur.
AVERTISSEMENT
Ne jamais tenter de redresser un axe
tordu.
Limite de déformation de
l’axe de roue:
0,5 mm (0,020 in)
Disque de frein
1. Mesurer:
Déflexion de disque de frein (dis-
que de frein arrière uniquement)
Utiliser le comparateur 1.
Hors spécification → Examiner le
voile de roue.
Si le voile de la roue est normal,
changer le disque de frein.
2. Mesurer:
Epaisseur de disque de frein a
Hors limite → Remplacer.
Limite de déflexion de
disque de frein:
Arrière:
:
0,15 mm (0,006 in)
Epaisseur de disque de
frein:
Avant:
3,0 mm (0,12 in)
:
2,5 mm (0,10 in)
Arrière:
4,0 mm (0,16 in)
:
3,5 mm (0,14 in)
ROUE AVANT ET ROUE ARRIERE

5 - 12
CHAS

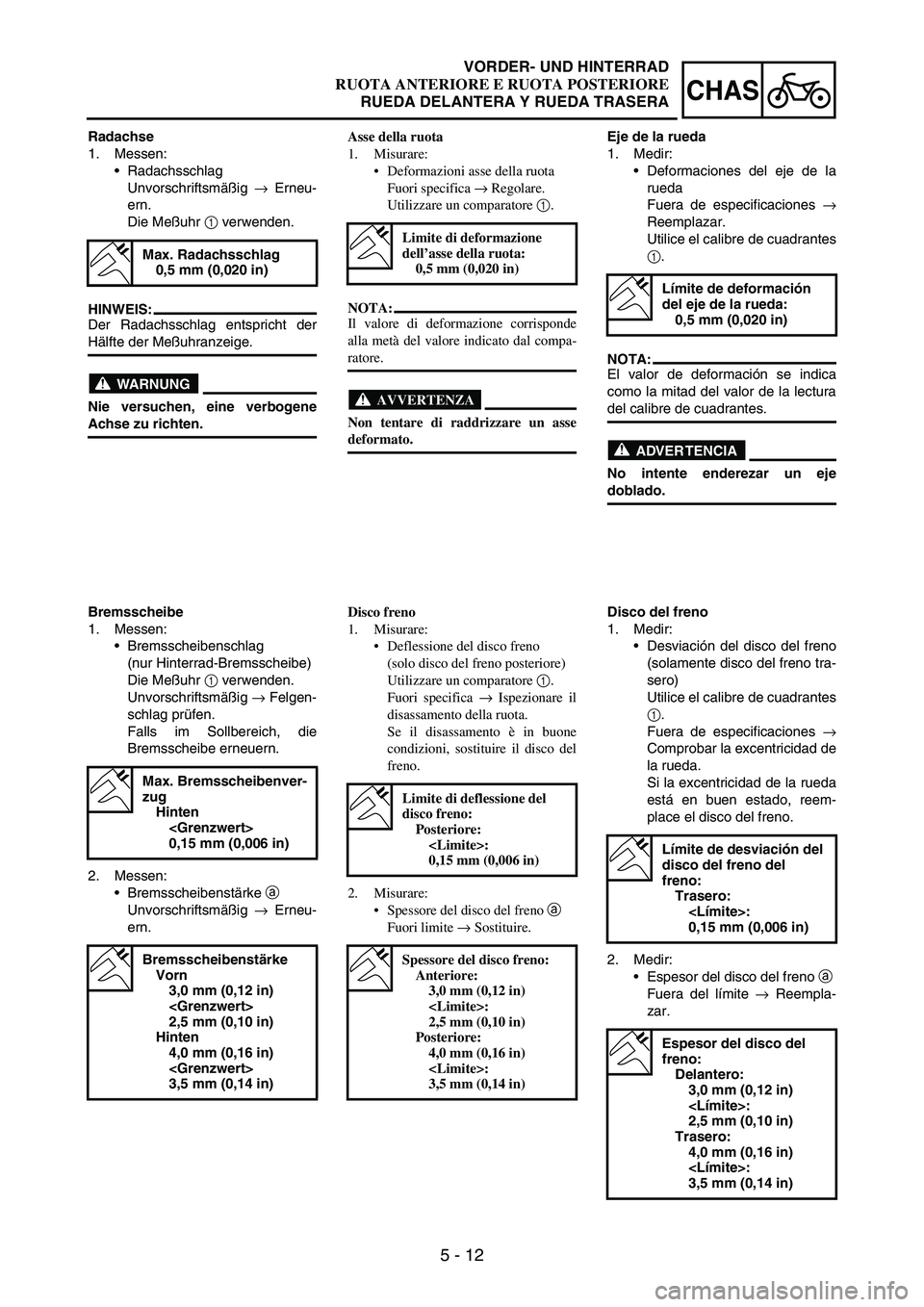

Radachse
1. Messen:
Radachsschlag
Unvorschriftsmäßig
→ Erneu-
ern.
Die Meßuhr
1 verwenden.
HINWEIS:
Der Radachsschlag entspricht der
Hälfte der Meßuhranzeige.
WARNUNG
Nie versuchen, eine verbogene
Achse zu richten.
Max. Radachsschlag
0,5 mm (0,020 in)
Bremsscheibe
1. Messen:
Bremsscheibenschlag
(nur Hinterrad-Bremsscheibe)
Die Meßuhr
1 verwenden.
Unvorschriftsmäßig
→ Felgen-
schlag prüfen.
Falls im Sollbereich, die
Bremsscheibe erneuern.
2. Messen:
Bremsscheibenstärke
a
Unvorschriftsmäßig
→ Erneu-
ern.
Max. Bremsscheibenver-
zug
Hinten

0,15 mm (0,006 in)
Bremsscheibenstärke
Vorn
3,0 mm (0,12 in)

2,5 mm (0,10 in)
Hinten
4,0 mm (0,16 in)

3,5 mm (0,14 in)
Asse della ruota
1. Misurare:
Deformazioni asse della ruota
Fuori specifica → Regolare.
Utilizzare un comparatore 1.
NOTA:
Il valore di deformazione corrisponde
alla metà del valore indicato dal compa-
ratore.
AVVERTENZA
Non tentare di raddrizzare un asse
deformato.
Limite di deformazione
dell’asse della ruota:
0,5 mm (0,020 in)
Disco freno
1. Misurare:
Deflessione del disco freno
(solo disco del freno posteriore)
Utilizzare un comparatore 1.
Fuori specifica → Ispezionare il
disassamento della ruota.
Se il disassamento è in buone
condizioni, sostituire il disco del
freno.
2. Misurare:
Spessore del disco del freno a
Fuori limite → Sostituire.
Limite di deflessione del
disco freno:
Posteriore:
:
0,15 mm (0,006 in)
Spessore del disco freno:
Anteriore:
3,0 mm (0,12 in)
:
2,5 mm (0,10 in)
Posteriore:
4,0 mm (0,16 in)
:
3,5 mm (0,14 in)
Eje de la rueda
1. Medir:
Deformaciones del eje de la
rueda
Fuera de especificaciones
→
Reemplazar.
Utilice el calibre de cuadrantes
1.
NOTA:
El valor de deformación se indica
como la mitad del valor de la lectura
del calibre de cuadrantes.
ADVER TENCIA
No intente enderezar un eje
doblado.
Límite de deformación
del eje de la rueda:
0,5 mm (0,020 in)
Disco del freno
1. Medir:
Desviación del disco del freno
(solamente disco del freno tra-
sero)
Utilice el calibre de cuadrantes
1.
Fuera de especificaciones
→
Comprobar la excentricidad de
la rueda.
Si la excentricidad de la rueda
está en buen estado, reem-
place el disco del freno.
2. Medir:
Espesor del disco del freno
a
Fuera del límite
→ Reempla-
zar.
Límite de desviación del
disco del freno del
freno:
Trasero:
:
0,15 mm (0,006 in)
Espesor del disco del
freno:
Delantero:
3,0 mm (0,12 in)
:
2,5 mm (0,10 in)
Trasero:
4,0 mm (0,16 in)
:
3,5 mm (0,14 in)
VORDER- UND HINTERRAD
RUOTA ANTERIORE E RUOTA POSTERIORE
RUEDA DELANTERA Y RUEDA TRASERA

5 - 13
CHASFRONT WHEEL AND REAR WHEEL
EC595000ASSEMBLY AND INSTALLATION
Front wheel
1. Install:
Bearing (left)
1
Spacer
2
Bearing (right)
3
Oil seal
4
NOTE:Apply the lithium soap base grease
on the bearing and oil seal lip
when installing.
Use a socket that matches the out-
side diameter of the race of the
bearing.
Left side of bearing shall be
installed first.
Install the oil seal with its manufac-
ture’s marks or numbers facing
outward.
CAUTION:
Do not strike the inner race of the
bearing. Contact should be made
only with the outer race.
2. Install:
New
Brake disc
1
Bolt (brake disc)
2
NOTE:Tighten the bolts in stage, using a
crisscross pattern.
T R..12 Nm (1.2 m · kg, 8.7 ft · lb)
3. Install:
Collar
1
NOTE:Apply the lithium soap base grease
on the oil seal lip.
Install the collar with their projec-
tion
a facing the wheel.
4. Install:
Trip meter gear unit
1
NOTE:Apply the lithium soap base grease
on the oil seal lip of the trip meter
gear unit.
Make sure the two projections
a in
the wheel hub are meshed with the
two slots
b in the trip meter gear
unit.
b a1
B
REMONTAGE ET MONTAGE
Roue avant
1. Monter:
Roulement (gauche) 1
Entretoise 2
Roulement (droit) 3
Bague d’étanchéité 4
N.B.:
Appliquer une graisse à base de savon
au lithium sur le roulement et la lèvre
de la bague d’étanchéité lors de la
repose.
Utiliser une douille convenant au dia-
mètre extérieure de la cage du roule-
ment.
Monter d’abord le roulement latéral
gauche.
Monter la bague d’étanchéité avec ses
marques ou numéros de fabricant diri-
gés vers l’extérieur.
ATTENTION:
Ne pas frapper sur le chemin de roule-
ment interne. Le contact ne doit avoir
lieu qu’avec le chemin de roulement
extérieur.
New
2. Monter:
Disque de frein 1
Boulon (disque de frein) 2
N.B.:
Serrer les boulons par étape en diago-
nale.
T R..12 Nm (1,2 m · kg, 8,7 ft · lb)
3. Monter:
Collerette 1
N.B.:
Appliquer de la graisse à base de
savon au lithium sur les lèvres de
bague d’étanchéité.
Installer les colliers avec leurs saillies
a face à la roue.
4. Monter:
Déconnecter le réducteur du
compteur de vitesse 1
N.B.:
Appliquer de la graisse à base de
savon au lithium sur la lèvre du joint
du pignon de compteur journalier.
S’assurer que les deux bossages a du
moyeu de roue se placent sur les deux
fentes b du collier.
ROUE AVANT ET ROUE ARRIERE
